Rew målinger

[X3MKungen]

Dette kom jeg fram till.
dyttet ett pledd under bass porten på begge hoytalerne. och flyttet de fram till 1 meter fra veggen. (De stod 41cm för)
det blei bedre.



[steinost]

Prøv med en måling bare opp til 500hz.
Da er det enda lettere å se problemene, husker ikke i farta hvor du gjør den innstillingen.
Da blir vinduet fra 10 til 500 Hz.

Steinar.



[Balle Clorin]

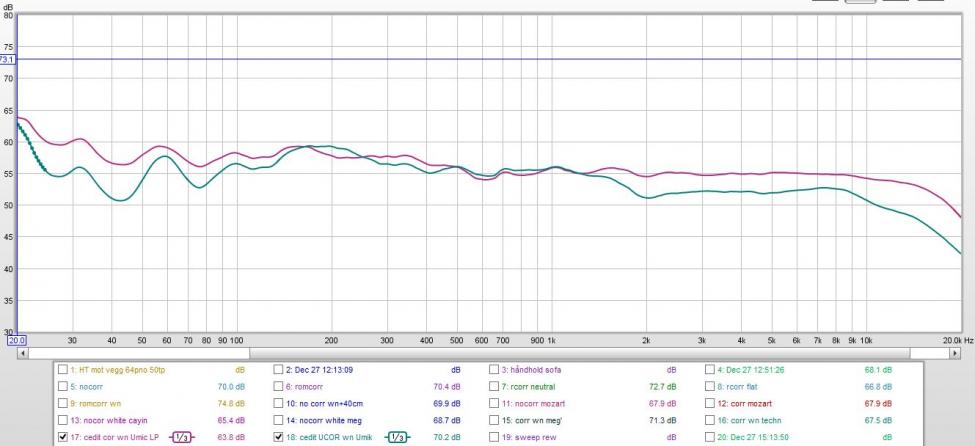

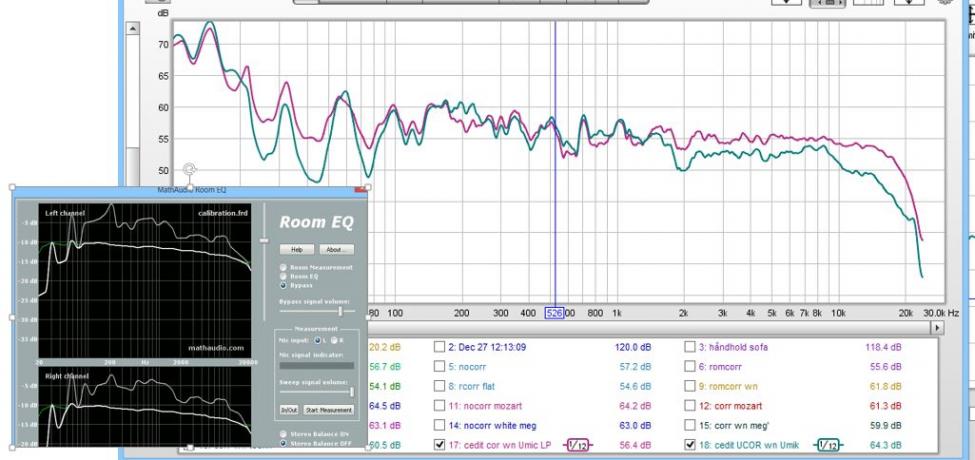

Mitt første seriøse forsøk på MathAudio software for romkorreksjon via PC,dvs equalising påslengt litt impuls/fasekorrigering for å markedføringsmessig heve seg over en almen grafisk EQ?

Kjørte 10-12 målepunkter rundt lytteposisjon, og la inn det anbefalte fallet på omtrent 5db fra 200hz til 20khz, og kjørte ganske hard korrigering for å sjekke effekten,

Fikk i allefall rettet ut svingingen /droppet i diskant over delefrekevnsen på 2kHz , samt litt jevnere bunn, Hvordan høres det ut?
Vel tydelig forskjell med lytting på Pink Noise, lyden er betydelig mer uniform, mens det før hørtes ut som ett fossefall med en liten bekk i tillegg som stakk seg ut , er det nå kun et jevnet sus, så det er en forbedring.
Betydningen for musikken varierer, for heavyrock grunge musikk betyr det mindre ,men noe rumling i nedre bass er strammet opp og vokalen er klarere ( mindre brystresonans) som er en klar bedring, men også noe lysere som ikke alltid er fordelaktig.
Dette er med 300B rørforsterker og lettreven høyttaler. Effekten er den samme med rørforsterker nr2 og en transistor sak,en transistoren blir litt vel lys i lyden da korreksjonen er gjort med 300B som i utgangpunktet har en dyper og varmere klang.

Jeg tror jeg vil utvikle og teste dette videre siden det rydder en del opp i lyden, uten være en dramatisk forbedring slik jeg hørte på en Trinnov demo.

Med mer glatting 1/3 oktav istedet for 1/12 er forskjellen tydeligere



[Balle Clorin]

Hei.

Har netopp kjøpt meg Umik1 og installert REW.

Er det noen her som kunne gitt meg noen tips til den mest nøyaktige måten og måle lytteromet på.
Da jeg må se hvilken eve akustikke tiltak jeg må gjøre i rommet.
Gjerne den mest nøyaktige måten Sette opp/plassere mikrofon samt instillinger i REW.
Helt fersk med REW og målinger

Veldig kjapt

Plasser micen i ørehøyde i sweetspot.
Plugg mikrofon i pcen (pcen må også kunne sende lyd ut på anlegget selvsagt, enkleste pleier å være via usb eller hdmi)
Åpne rew
Legg inn kalibreringsfil til micen. (du får en popup som spør om du har en)
Gå inn på innspillingsenheter i windows og sett volum på mic til 100%
Still inn volumet på anlegget slik at du er på rundt 80 db. Bruk pink noise i generatoren og spl vinduet i rew til å lese av.
Mål ivei.

Hvordan akser osv du skal bruke på grafene er det laget et lite rammeverk i begynnelsen av denne tråden.

OBS Pink noise viser ikke reell frekvensrespons da pink noise faller gradvis av mot høyere frekenser, for relle måling må white noise brukes, eller helst sinus sveip som kommer automatisk når man klikker "measure"



[nait$]

Veldig kjapt

Plasser micen i ørehøyde i sweetspot.
Plugg mikrofon i pcen (pcen må også kunne sende lyd ut på anlegget selvsagt, enkleste pleier å være via usb eller hdmi)
Åpne rew
Legg inn kalibreringsfil til micen. (du får en popup som spør om du har en)
Gå inn på innspillingsenheter i windows og sett volum på mic til 100%
Still inn volumet på anlegget slik at du er på rundt 80 db. Bruk pink noise i generatoren og spl vinduet i rew til å lese av.
Mål ivei.

Hvordan akser osv du skal bruke på grafene er det laget et lite rammeverk i begynnelsen av denne tråden.

OBS Pink noise viser ikke reell frekvensrespons da pink noise faller gradvis av mot høyere frekenser, for relle måling må white noise brukes, eller helst sinus sveip som kommer automatisk når man klikker "measure"

thohaug sikter nok til å justere lydnivået til ca 80 dB med pink noise før man starter målingen av frekvensresponsen med sinus toner.



[thohaug]

Hei.

Har netopp kjøpt meg Umik1 og installert REW.

Er det noen her som kunne gitt meg noen tips til den mest nøyaktige måten og måle lytteromet på.
Da jeg må se hvilken eve akustikke tiltak jeg må gjøre i rommet.
Gjerne den mest nøyaktige måten Sette opp/plassere mikrofon samt instillinger i REW.
Helt fersk med REW og målinger

Veldig kjapt

Plasser micen i ørehøyde i sweetspot.
Plugg mikrofon i pcen (pcen må også kunne sende lyd ut på anlegget selvsagt, enkleste pleier å være via usb eller hdmi)
Åpne rew
Legg inn kalibreringsfil til micen. (du får en popup som spør om du har en)
Gå inn på innspillingsenheter i windows og sett volum på mic til 100%
Still inn volumet på anlegget slik at du er på rundt 80 db. Bruk pink noise i generatoren og spl vinduet i rew til å lese av.
Mål ivei.

Hvordan akser osv du skal bruke på grafene er det laget et lite rammeverk i begynnelsen av denne tråden.

OBS Pink noise viser ikke reell frekvensrespons da pink noise faller gradvis av mot høyere frekenser, for relle måling må white noise brukes, eller helst sinus sveip som kommer automatisk når man klikker "measure"

Siktet bare til å finne riktig volum for sveip her
Om man skal justere på lytteposisjon er pink pn kombinert med rta måling ved samme sekvens lengde en glimrende løsning, da du kan se endringer i bassrespons i realtime mens man flytter.



[Gnomen]

Hehe sånn er det noen ganger.
Jeg for min del ville heller valgt en noe mer rufsete respons dersom du kan unngå dipper så mye som mulig. Peaker er lettere å maskere bort med en dsp. Har du ikke dsp stiller det seg litt annerledes siden peaker er generelt mer hørbare enn dipper.

Litt offtopic kanskje, men har dere noen anbefalinger på DSP som er bra til dette formålet?



[vidarje]

Audiolense



[Balle Clorin]

Jeg installerte spilleren Foobar2000 og kunne dermed legge til MathAudio DSP gratis på PC...fikk kurvene i post 643, Gir en smak av DSP før større investeringer



[Gnomen]

Audiolense

Er det en software sak som forutsetter at lyden kjøres gjennom en PC for at det skal funke?



[vidarje]

Det krever en pc for å få det igang, men etterpå kan du, som jeg gjør, bruke Squeezebox Touch med Inguz applikasjonen installert og legge inn en korreksjonsfilen under inpulses. Du kan også bruke en pc med JRiver og styre alt via det programmet.
Eller du kan feks bruke en OpenDRC fra MiniDSP og legge in korreksjonsfilen i den boksen.



[thohaug]

Hehe sånn er det noen ganger.
Jeg for min del ville heller valgt en noe mer rufsete respons dersom du kan unngå dipper så mye som mulig. Peaker er lettere å maskere bort med en dsp. Har du ikke dsp stiller det seg litt annerledes siden peaker er generelt mer hørbare enn dipper.

Litt offtopic kanskje, men har dere noen anbefalinger på DSP som er bra til dette formålet?

Om man ikke har pc, er en minidsp et ypperlig sted å starte



[Biring]

Nye målinger

Som jeg skrev i en annen tråd under HT, så har jeg et problem med egenstøy fra subwoofere.
Er i dag hjemme småsyk, så da passet det å prøve å løse problemet på best mulig måte.(håper jeg da)

Løsning min ble å kjøre HT med deling på 40 i Yamaha. NB! husk slå av Extra bass under option!
Så stilte jeg på frekvens bak på sub til kurven ble mest mulig jevn. 12 knepp opp fra min.

Synes selv subbene ble greit integrerte, og ikke minst, suset fra de ble minimale.
Ble overasket over at dette fungerte såpass bra, da jeg har lest flere steder at å røre frekvens bak på sub er FyFY, etter kalibrering.

Dette skal ikke være noe skryteinnlegg (er fullt klar over at andre har bedre rom og utstyr), skriver for å hjelpe evt andre med samme problem og for egen reminder.

Nå ble bassen så bra, at nesten "man flue`n" gikk over ;-) Synes jeg da..



[steinost]

Lag en måling fra 15 til 300 Hz, da ser du problemområdet mye lettere.
Du ser topper og bunner mye lettere i bassen.

Steinar.



[Biring]

Nei nå gir jeg f... i beste SPL kurve og kjører Large + subber, igjen..
Hjelper ikke med en noe jevnere kurve, når jeg ikke liker musikken slik!
Rew er et fint hjelpemiddel, men bruke øra og sunn fornuft i tillegg må en ikke glemme (som sikkert mange har skjønt før meg



[X3MKungen]

Noen som klart og spare en eq wav fil i rew for og laste den in i roon?
Jag får det ikke till.



[Graks]

Brukt REW for første gang, målte fra lytte posisjon med Umik-1. Mest problemer i bass området og opp til ca 3khz med tanke på refleksjoner.
Arendal Sub1 og Usher mini one DMD.
Her er plot fra 20-500 hz.



[Graks]

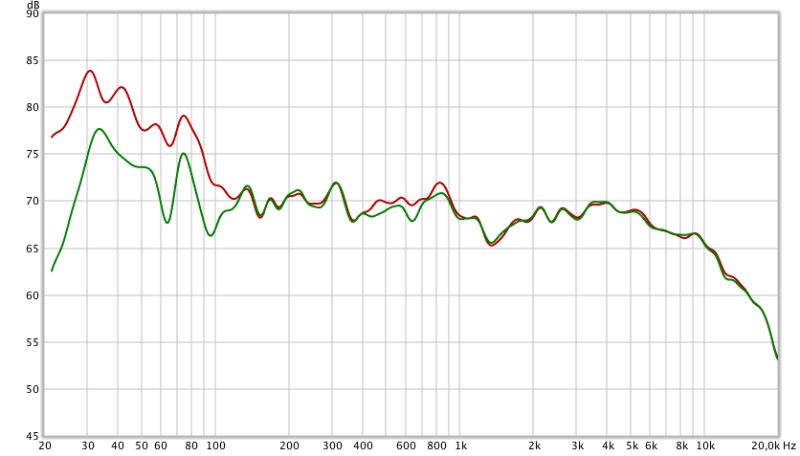

Her er 20-20 000 hz SPL, er tillagt 1/6 smoothing på grafene. Den røde er med sub, grønn uten sub tilkoblet.
Rommet er ikke akustisk behandlet for 5 øre, mange store flater og vinduer...



[Retep]

Heisann
Hvordan ser impulse / ETC grafen din ut de første 50ms.

Jeg bruker psykoacustic smoothing da jeg synes den korresponderer best med hva jeg hører.

Er dette målinger med begge høyttalere? Over 1000hz så blir det ofte "feil" på målingene da man må være så pinlig nøyaktig med mic plassering..



[Graks]

Det var målinger med begge høyttalerne.

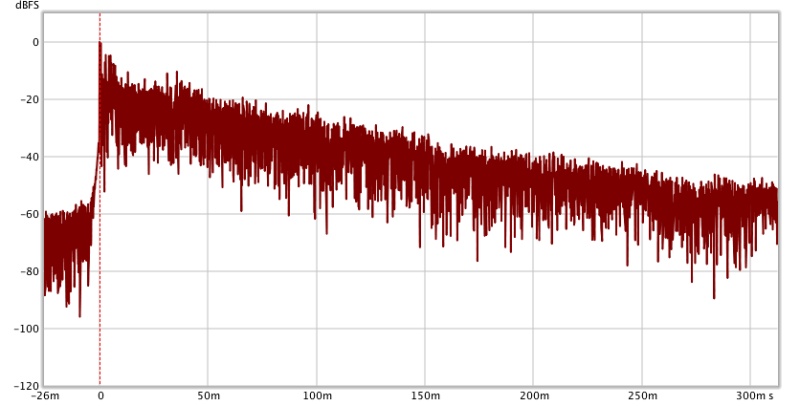

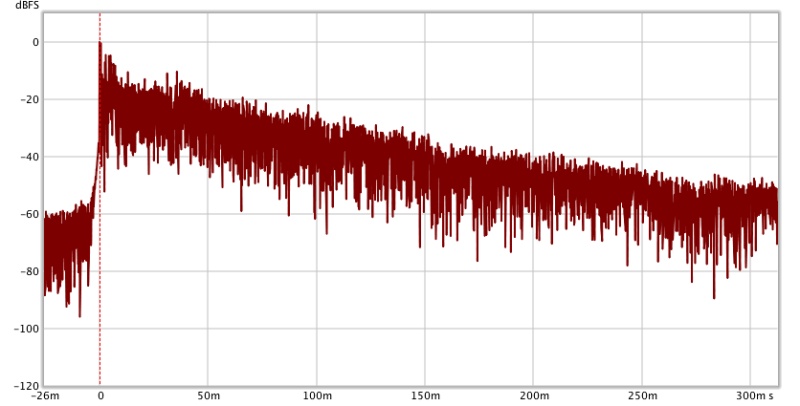

ETC med sub:

Ikke det at dette sier meg noe særlig...



[thohaug]

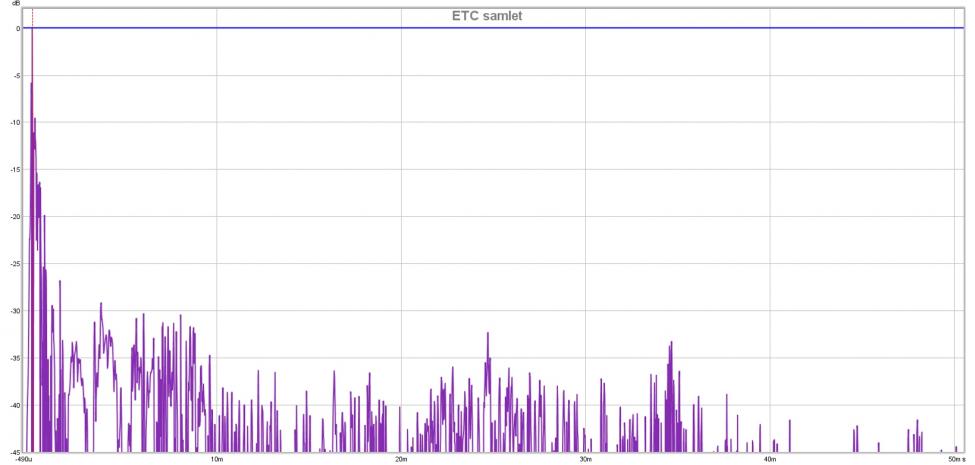

Bruk de første 40 millisekundene. Juster med limit knappen. Dette er ca hvordan du vil at grafen skal se ut: Den viser refleksjoner i rommet ditt og nivået på disse.



[vidarje]

Hvilke refleksjoner, dine er jo ikke hørbare



[thohaug]

samme rom



[vidarje]

Sånn ja, nå likner det mer på et "normalt" rom



[steinost]

Her er det ingen som er normale Vidar spinn hakke gale alle mann



[Graks]

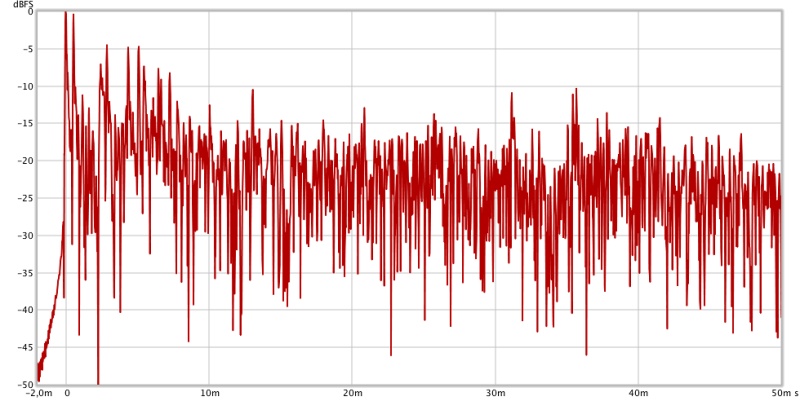

ETC til 50ms.

Bare fra klapping i rommet merker man det er mye gjenklang. Noe forslag til akustikk produkter?
Har sett litt på lydabsorberende plater til å henge på vegg. PRINT Ljudabsorberande tavla | Akustikmiljö



[vidarje]

Hvis du skal gå den veien med ferdige produkter med bilde ville jeg heller valgt disse: | Sounds of Science
Med tynne plater (5cm) for du bare demping i diskant og øvre mellomtone, selv superchunk virker bare ned til ca 100Hz (i beste fall). Thohaug bruker vel 30cm, hvis jeg ikke tar helt feil?



[Graks]

Har vanlig stue. Må nok dermed bli noe diskret. Men hvis det finnes noe som ikke gjør stua om til lydstudio så kan man jo vurdere.



[Retep]

ETC til 50ms.

Bare fra klapping i rommet merker man det er mye gjenklang. Noe forslag til akustikk produkter?
Har sett litt på lydabsorberende plater til å henge på vegg. PRINT Ljudabsorberande tavla | Akustikmiljö

Er nok førsterefleksjon punktene du bør ta tak i. Etter 10ms er det ikke spes ille egentlig til å være i en normal stue.



[thohaug]

Hvis du skal gå den veien med ferdige produkter med bilde ville jeg heller valgt disse: | Sounds of Science
Med tynne plater (5cm) for du bare demping i diskant og øvre mellomtone, selv superchunk virker bare ned til ca 100Hz (i beste fall). Thohaug bruker vel 30cm, hvis jeg ikke tar helt feil?

Jeg bruker 25cm uansett er et veldig viktig aspekt å få med her er at areal teller kjør litt ordentlig størrelse på evnt plater. F.eks 120x120cm



[Bjørn ("Orso")]

Graks:
Vær oppmerksom på at en ETC kurve er kun gyldig for høyttalerne målt hver for seg. En måling av begge går ikke og gir et defekt måleresultat. Og ETC viser område over schrøder frekvensen. Slik at en ETC av subwoofer har absolutt ingen verdi.



[Graks]

Aha, må nok da ta ny måling av kun en høyttaler. Takk for tipset.



[Graks]

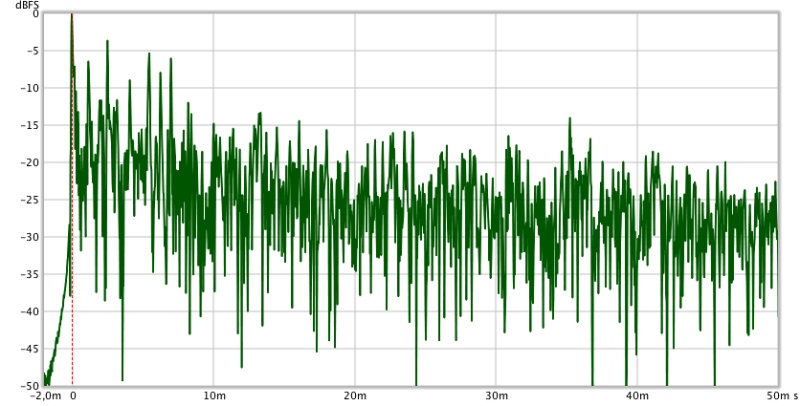

Impuls av venstre høyttaler med mik rettet mot høyttaler fra lytteposisjon.

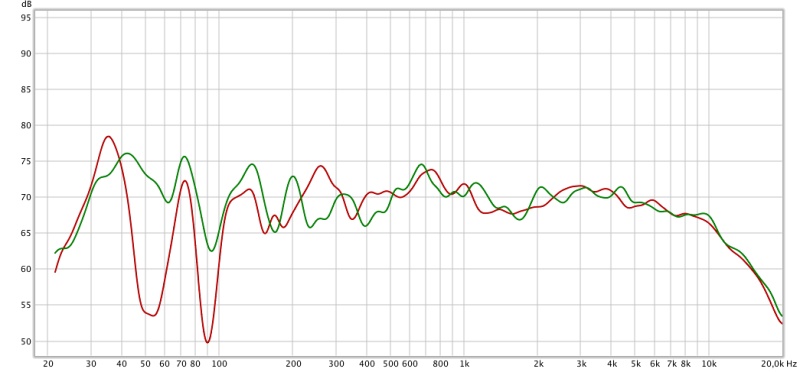

SPL målinger av hver kanal, Rød-Høyre, Grønn-Venstre:

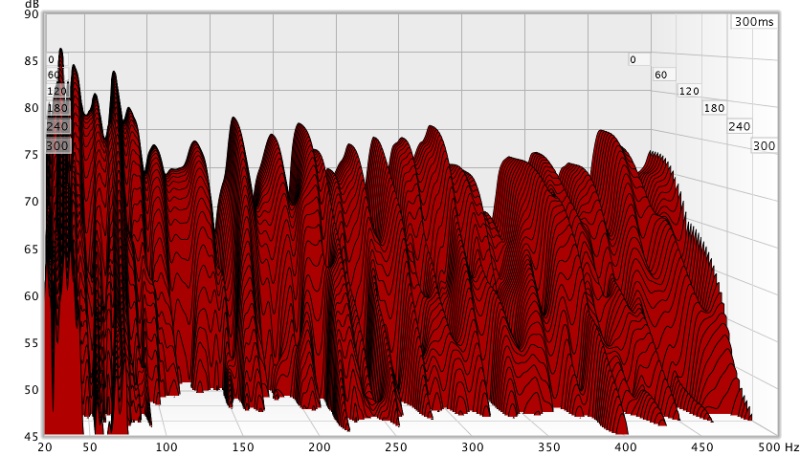

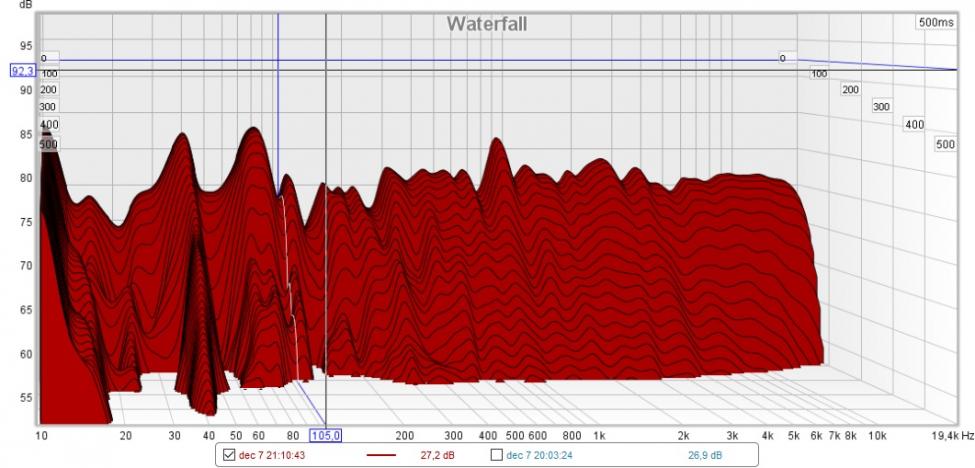

Waterfall Venstre:

Waterfall høyre:



[Bjørn ("Orso")]

Det er veldig mange refleksjoner med høyt nivå og masse resonanser i bassen/nedre mellomtone. For å si det sånn, her er det ikke kabler og elektronikk man bør fokusere på.



[petter92]

hei.

kunne godt tenkt meg og testet dette på mitt oppsett. kan noen si meg hva jeg trenger, og hvor jeg får tak i det?
skal måle fronthøyttalere og subwoofer.



[E.H.]

Mikrofon:
AVshop.no / minidsp UMIK-1 USB kalibrert målemikrofon

REW måleprogram:
REW - Room EQ Wizard Room Acoustics Software

Og en Laptop.



[Graks]

Og en minijack til stereo RCA kabel.



[vidarje]

Mye bedre å bruke en ekstern DAC, alternativt lagre målesveipet som en wav fil i REW og brenne den på en CD/Minnepinne

Og en minijack til stereo RCA kabel.



[Fenalaar]

Hvis du allerede har DAC i anlegget med spdif coax inn, så er det beste å få seg en MiniDSP miniStreamer. Denne kbler du til i USB på PC og så får du spdif inn og ut. Jeg fant ut at dette ble det mest kostnadseffektive.

Ministreameren er et løst kretskort, men du du lager enkelt en boks til den, av eska fra et par Torxbits (delenr 123861) på feiltema. Den passa nesten perfekt.

Johan-Kr



[Graks]

Vel det mest kostnads effektive er minjack kabel. Det er ikke nødvendig med bedre DAC enn den som er i Macen eller PCen for disse målingene.
