Prosjekt hytteanlegg "off grid hifi"

Diskusjonstråd Se tråd i gallerivisning

  • Nikko03

    Hi-Fi freak
    Ble medlem
    15.11.2008
    Innlegg
    4.425
    Antall liker
    2.849
    Torget vurderinger
    3
    En liten avrunding av kanten med overfres burde vel holde til å smoothe ut eventuelle diffraksjoner skulle man tro. Er jo kun snakk om en mm


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.762
    Antall liker
    10.566
    Torget vurderinger
    10
    En liten avrunding av kanten med overfres burde vel holde til å smoothe ut eventuelle diffraksjoner skulle man tro. Er jo kun snakk om en mm
    Kommer vel ikke til med overfres der?

    Jeg tenker filt er løsningen? Eller å laserskjære en spacer av plast?


    Torvbakkane

    Overivrig entusiast
    Ble medlem
    17.01.2019
    Innlegg
    844
    Antall liker
    913
    Sted
    Alver
    Ta deg ein tur til jernvaren eller Tools/Wurth og få fatt i skikkelig pakning.
    Fås som 0,5mm, 1mm, og 2mm. Er litt styr med å skjere den ut, men har du ett falt stemmejern så fikser ein det raskt.


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.762
    Antall liker
    10.566
    Torget vurderinger
    10

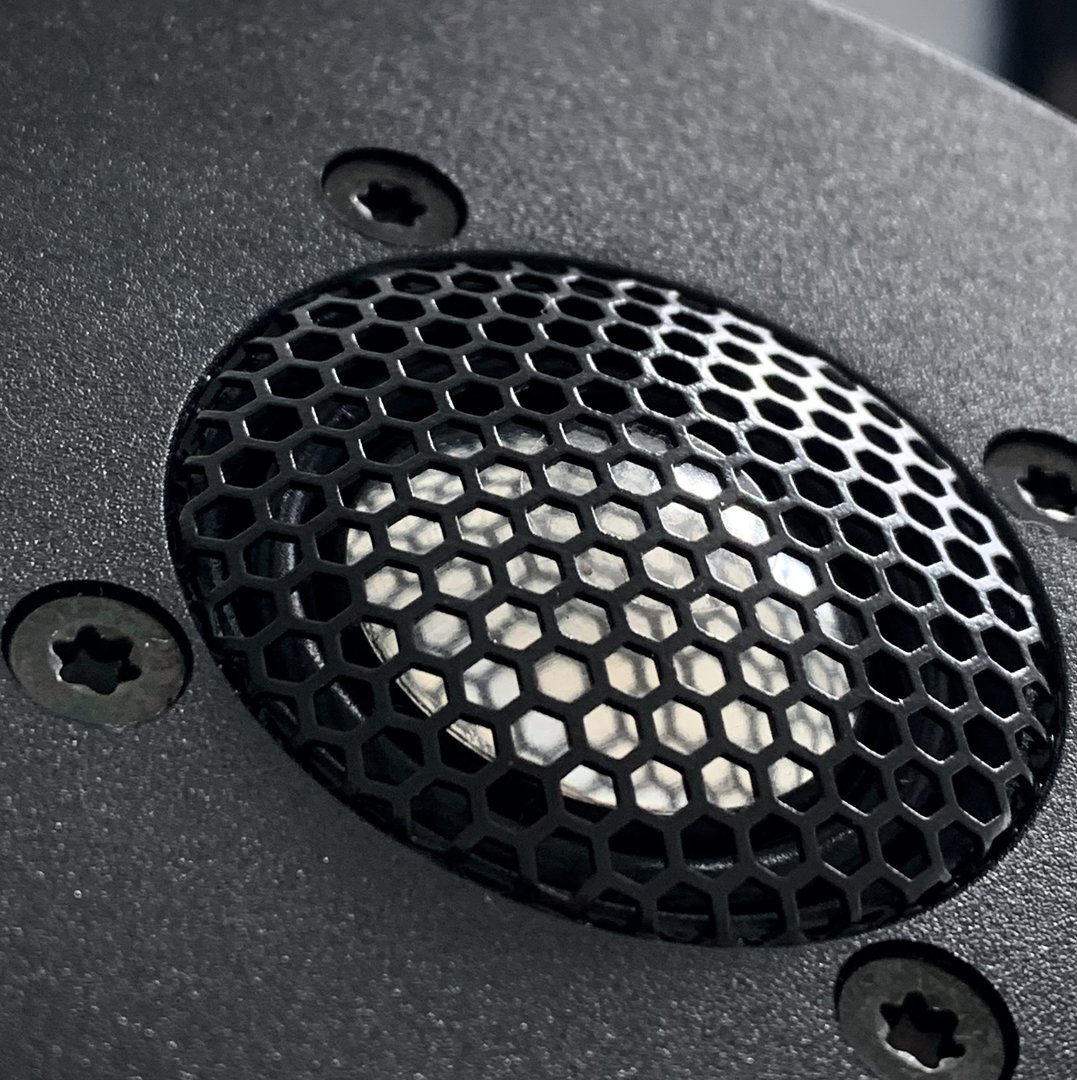

    Lytter nå og vibrerende diskant var synderen.

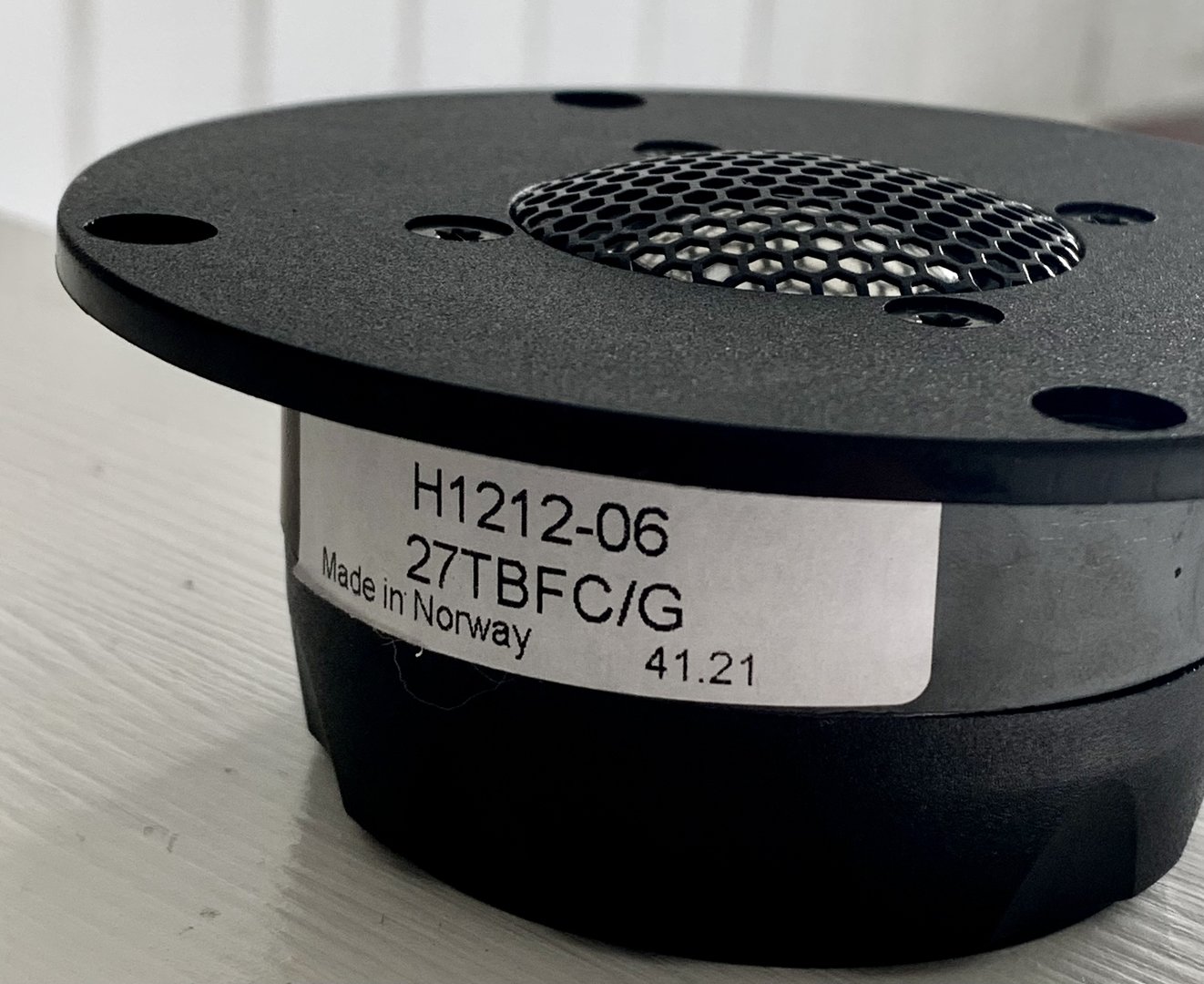

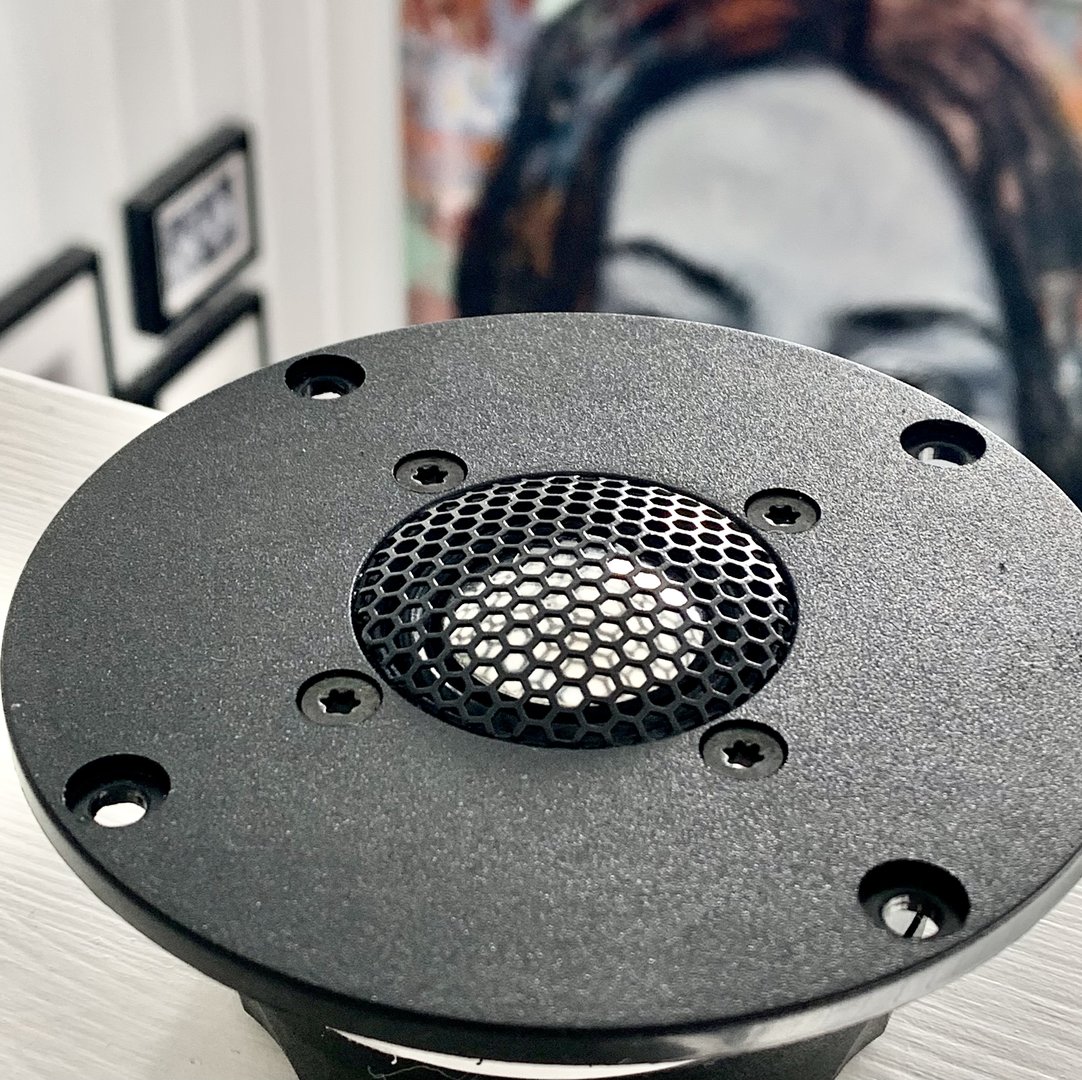

    Men ingenting i veien med diskanten. Den er kanonbra. Fikk dessverre vite i går at Seas har tatt den ut av sortimentet. Nå kan kun firmaer kjøpe minimum 100 stk. Lurer på om den er for god for DIY markedet? Analoghifi har fått tak i en håndfull par.

    Jeg har testet DXT grundig, både passivt og aktivt. Denne her er hakk i hæl og mye lettere å få til med passivt filter. Svært detaljert og dynamisk.

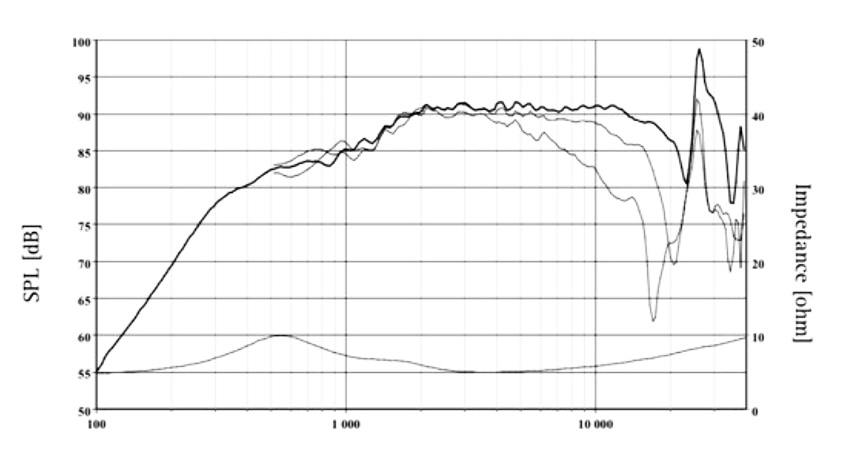

    Den tåler deling ned mot 1500 Hz og har fs på 550 Hz. Den har digert bakkammer og tåler juling. Den har også faseplugg, særlig sier du, hvor da? Legg merke til den lille transparente plastbiten bak bikubegitteret. Spredningsmønsteret er kanonbra oppover og oppbrytningen er laaangt opp i retning 30K.



    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    12.777
    Antall liker
    11.219
    Sted
    Hjemme
    Torget vurderinger
    3
    Da inviteres det til innspill på hvordan jeg skal løse den millimeteren som plutselig kom til syne? Filt foran?

    Og vil en milimeter kludre til delefrekvensen ved drøye 2000 Hz? Det blir vel større forskjell når en liten og stor sitter i lytteposisjon?


    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    12.777
    Antall liker
    11.219
    Sted
    Hjemme
    Torget vurderinger
    3

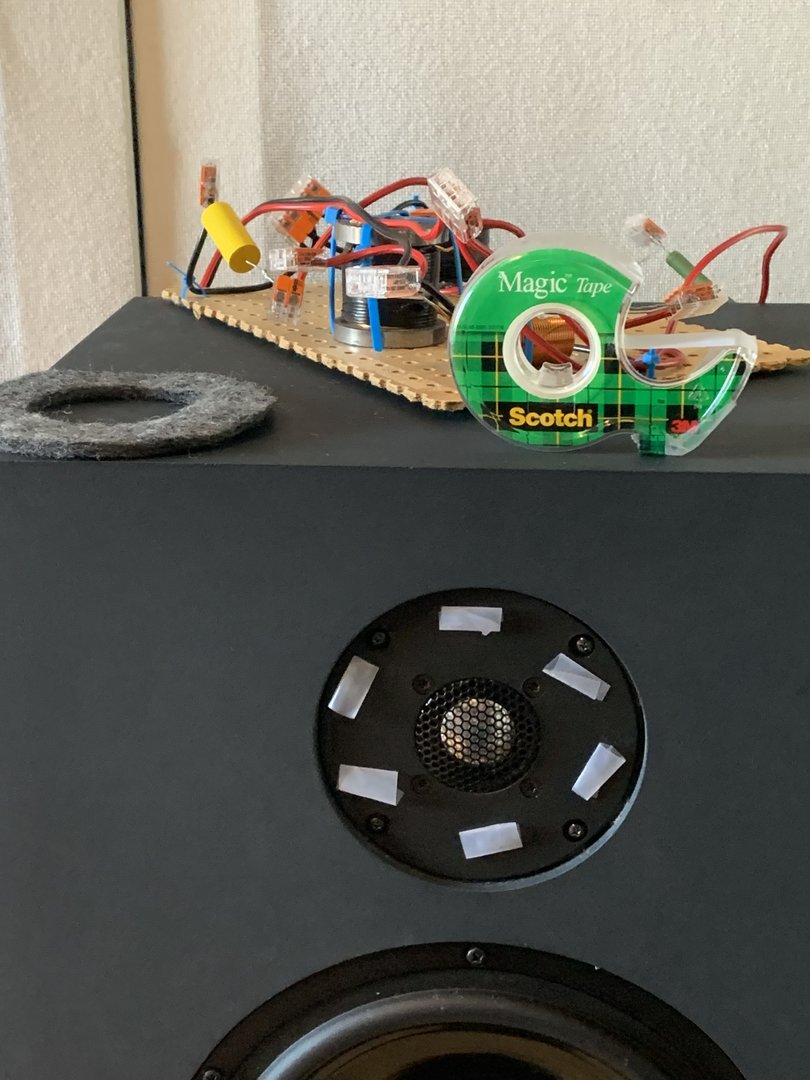

    Kan du prøve med vinduspakning bak diskanten?


    Nikko03

    Hi-Fi freak
    Ble medlem
    15.11.2008
    Innlegg
    4.425
    Antall liker
    2.849
    Torget vurderinger
    3
    Kommer vel ikke til med overfres der?

    Jeg tenker filt er løsningen? Eller å laserskjære en spacer av plast?
    Jo du kan bruke fresestål med lager i enden. Liten radie å pusse av kanten


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.762
    Antall liker
    10.566
    Torget vurderinger
    10
    Har alle de variantene, også kopifres. Men forsenkingen er kun 6 mm. Mulig kulelageret er ørlite mindre? Anyway. Jeg tror det blir penere å få diskanten flush. Skal skaffe hard pakning :)


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.762
    Antall liker
    10.566
    Torget vurderinger
    10
    Ta deg ein tur til jernvaren eller Tools/Wurth og få fatt i skikkelig pakning.
    Fås som 0,5mm, 1mm, og 2mm. Er litt styr med å skjere den ut, men har du ett falt stemmejern så fikser ein det raskt.
    Biltema?



    W.Sand

    Hi-Fi freak
    Ble medlem
    02.05.2012
    Innlegg
    2.977
    Antall liker
    4.263
    Sted
    moelv
    Torget vurderinger
    2
    Vi hadde en lignende utfordring på WVT- høyttaleren. Her ble det dreid inn en tilpasset overgang. Du kan og 3d- printe et stk.


    Kalle Klovn

    Hi-Fi freak
    Ble medlem
    15.09.2009
    Innlegg
    3.607
    Antall liker
    3.202
    Sted
    Sandnes
    Torget vurderinger
    7
    Jeg bestilte min filt på beslagonline. Den mørkegrå fargen passet fint til fargen på frontplaten på diskanten. For øvrig var filtene noe fastere på den ene siden enn den andre, så den ble tilstrekkelig stiv til montering.


    Torvbakkane

    Overivrig entusiast
    Ble medlem
    17.01.2019
    Innlegg
    844
    Antall liker
    913
    Sted
    Alver
    Hei @Hornlyd 🙂,
    Det materiale du skal bruke bør ha ein kosistens så den komprimerer minst mulig, kork vil kunne fjøre...
    Så hos Wurth, dei har ikkje noe som er egnet, men Tools.no har men dyrt og minste bestilling er 5 "ark" dvs hver er 1x500x200mm til kr.166,- eks mva.
    Men hvilke tykkelse er det du trenger? 1, 1,5 eller 2 mm? Eg har noe liggende i verkstedet, skal sjekke det opp om det er noe som er egnet.
    Men linker til WURTH er denne.


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.762
    Antall liker
    10.566
    Torget vurderinger
    10
    Skal måle nøyaktig. Det var nettopp fjæringen i pakningen som skapte ressonanser. Det er sykt mye energi inni en høyttaler :)


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.762
    Antall liker
    10.566
    Torget vurderinger
    10
    Hei @Hornlyd 🙂,
    Det materiale du skal bruke bør ha ein kosistens så den komprimerer minst mulig, kork vil kunne fjøre...
    Så hos Wurth, dei har ikkje noe som er egnet, men Tools.no har men dyrt og minste bestilling er 5 "ark" dvs hver er 1x500x200mm til kr.166,- eks mva.
    Men hvilke tykkelse er det du trenger? 1, 1,5 eller 2 mm? Eg har noe liggende i verkstedet, skal sjekke det opp om det er noe som er egnet.
    Men linker til WURTH er denne.

    3mm


    Torvbakkane

    Overivrig entusiast
    Ble medlem
    17.01.2019
    Innlegg
    844
    Antall liker
    913
    Sted
    Alver
    Ja eg har ett stykke med neoprengummi, det er ca 2,75+ mm men har også tynn klingeritt pakning på >0,5mm som i såfall kan legges under. Hvis kan vere intressant å prøve send adressa på PM, og da min diameter for dsikantene så lager eg ett stykke som dekker begge?

    PS! Ideen til W.Sand er også ein god mulighet, men ikkje fres men kanskje heller bore masse hulller og fram med fila - men det kan absolutt sprikke når ein er 99% ferdig 😏.


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.762
    Antall liker
    10.566
    Torget vurderinger
    10

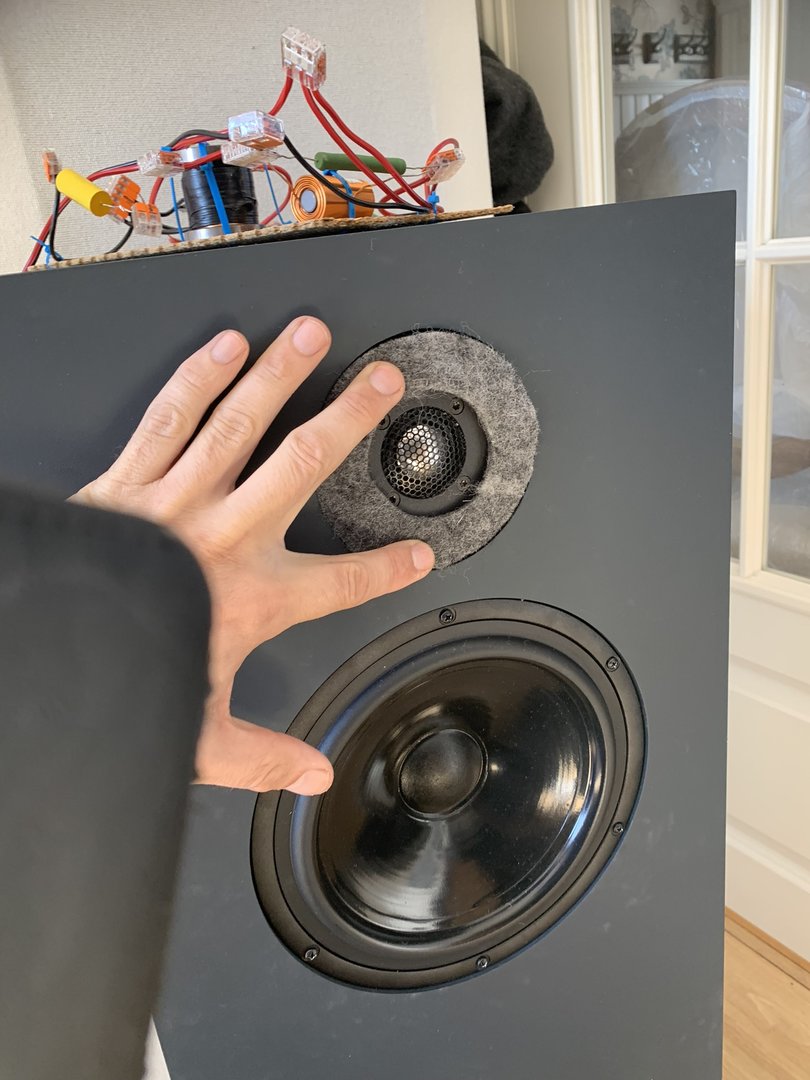

    VS folie er en god idee

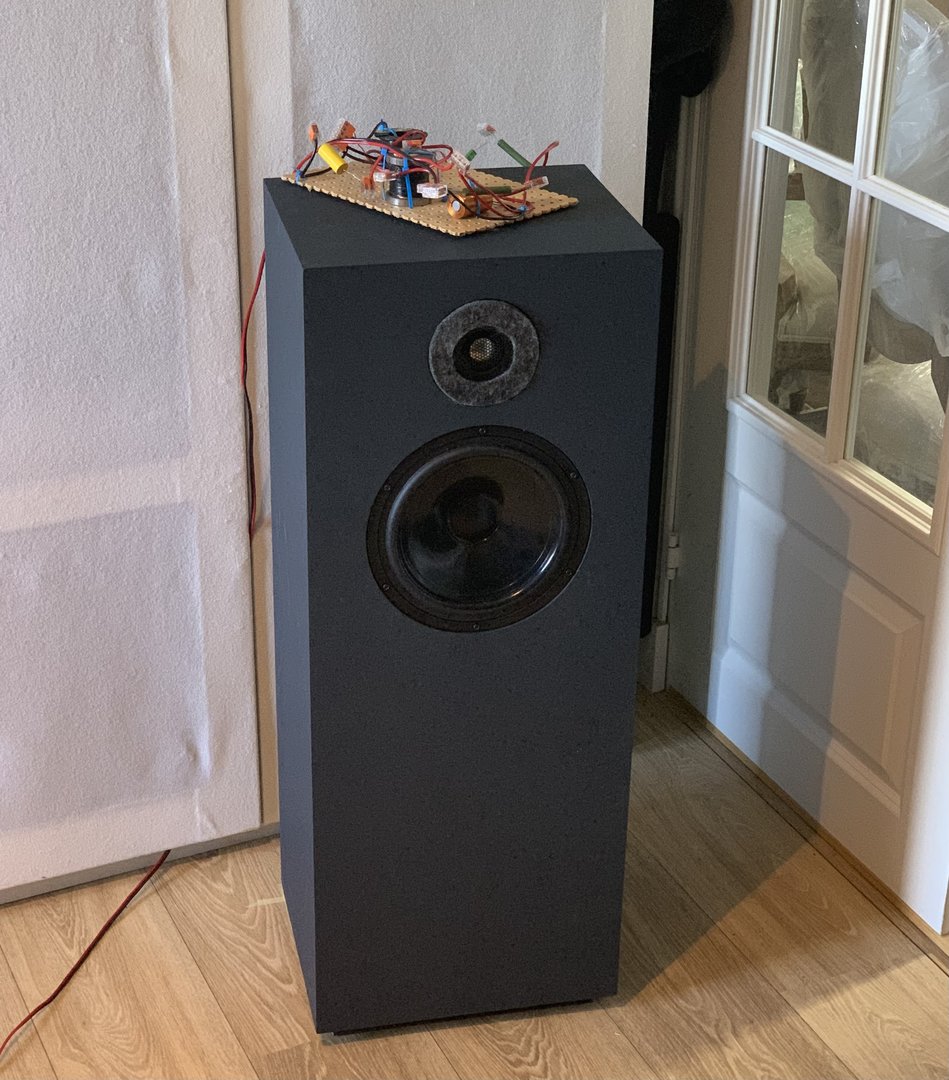

    Eller filt? Tykkelsen er perfekt og jeg klarer å skjære pent? Hvor mye har det egentlig å si mtp de skarpe hjørnene på kassa og diffraksjon?


    W.Sand

    Hi-Fi freak
    Ble medlem
    02.05.2012
    Innlegg
    2.977
    Antall liker
    4.263
    Sted
    moelv
    Torget vurderinger
    2
    Tynne plater kan legges mellom to offerplater, så slipper du krøll og sprekk. Stikksag kan og benyttes.


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.762
    Antall liker
    10.566
    Torget vurderinger
    10

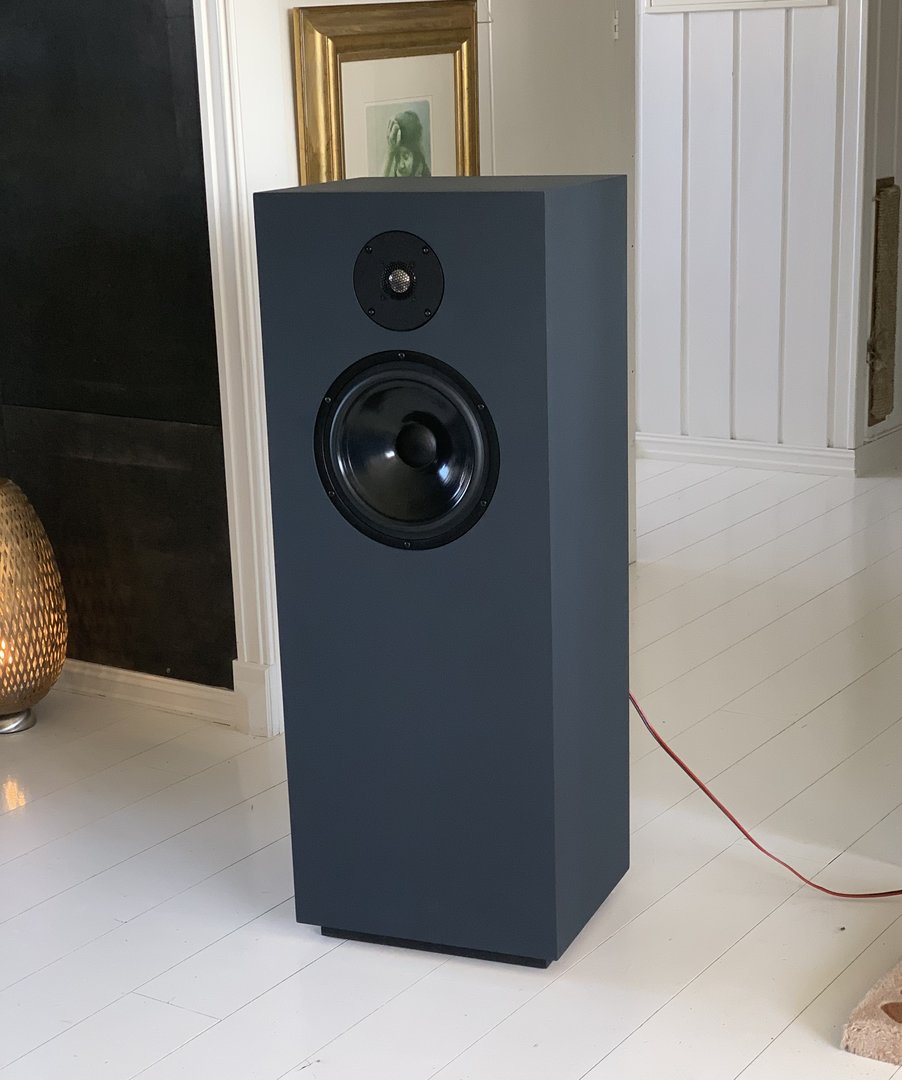

    Hvis denne skulle vært solgt i butikk.

    Hvilken finish/farge er mest salgbar til folk flest?
    (Går kanskje an å lage en avstemningstråd på generelt grunnlag?)

    Og hva slags føtter/sokkel er best egnet?





    Steinkare

    Overivrig entusiast
    Ble medlem
    15.06.2004
    Innlegg
    1.003
    Antall liker
    361
    Torget vurderinger
    10
    Her er noen linker til 12v til 48 v convertere. Bestilte meg en likedan forsterker du benytter deg av. Ser at selger mener at den gir ut 300w!! Må være i kortslutning den har den effekten? Av erfaring med disse klasse D forsterkerne så får man kanskje rundt 30-50w-ish ved lavest spenning og kanskje 70-90w-ish med 48v? Det er i allefall nok effekt, for de fleste. Din låt i alle fall veldig bra, og du brukte et 30v power supply? Skal forske litt mer når det gjelder å få 12v til å bli 48v. https://www.ebay.com/itm/114924938101?hash=item1ac20f6375:g:t8UAAOSwVdlhOvZR https://www.ebay.com/itm/255278550330?hash=item3b6fc98d3a:g:1ckAAOSwjdZhuGh4 https://www.ebay.com/itm/275064216868?hash=item400b1add24:g:iDsAAOSw-zZhuFXh


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.762
    Antall liker
    10.566
    Torget vurderinger
    10
    Et annet spm. 220VAC til 48VDC med ringkjerne.
    Hva trengs da?
    Trafo med rett vikling og likeretter samt en sånn kortslutningskondensator mot «poppelyd» når man slår på montert på L og N på nettbrønnen? (Jeg har sånne grå)


    trosse1

    Hi-Fi freak
    Ble medlem
    22.02.2012
    Innlegg
    2.645
    Antall liker
    2.343
    Torget vurderinger
    75
    Hvis denne skulle vært solgt i butikk.

    Hvilken finish/farge er mest salgbar til folk flest?
    (Går kanskje an å lage en avstemningstråd på generelt grunnlag?)

    Og hva slags føtter/sokkel er best egnet?



    Vis vedlegget 811804
    synes også den farge du
    Hvis denne skulle vært solgt i butikk.

    Hvilken finish/farge er mest salgbar til folk flest?
    (Går kanskje an å lage en avstemningstråd på generelt grunnlag?)

    Og hva slags føtter/sokkel er best egnet?



    Vis vedlegget 811804
    synes også at denne fargen du her har valgt er meget fin, hva er koden her?


    Steinkare

    Overivrig entusiast
    Ble medlem
    15.06.2004
    Innlegg
    1.003
    Antall liker
    361
    Torget vurderinger
    10
    Et annet spm. 220VAC til 48VDC med ringkjerne.
    Hva trengs da?
    Trafo med rett vikling og likeretter samt en sånn kortslutningskondensator mot «poppelyd» når man slår på montert på L og N på nettbrønnen? (Jeg har sånne grå)
    Her står det litt om strømforsyninger. Det du må ha en trafo på 35v-ish ut som likerettes, noen kondensatorer og da får du 48v teoretisk. Ac spenning x 1,414= DC spenning ut. Men hvis du skal gå for 230v til 48v, istedet for 12v til 48v, så kanskje denne hadde gått an å bruke? https://www.ebay.com/itm/264302816044?hash=item3d89aceb2c:g:A3oAAOSwLVZVzahz
    Her er litt om strømforsyning https://www.diyaudio.com/community/threads/power-supply-design-for-a-solid-state-amplifier.81344/


    duc916

    Hi-Fi freak
    Ble medlem
    21.09.2005
    Innlegg
    2.235
    Antall liker
    2.415
    Sted
    Vestfold
    Torget vurderinger
    3
    Jeg ville valgt min. 36 v ac. En må ha med tapet i likeretterdiodene, en kan regne 1,4 v i hver halvdel av sinusen Hvis en i tillegg ser på CRC type løsninger, så må en regne på tapet i motstandene også.
    36 volt ac gir ca. 50 dc -1,4 volt i diodene = 48,4.
    Så må en huske på / sjekke hvilken spenning en faktisk har i stikkontakten.
    Men hvor kritisk er 48 volt dc ? Det er sikkert litt slingringsmon...


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.762
    Antall liker
    10.566
    Torget vurderinger
    10
    Jeg ville valgt min. 36 v ac. En må ha med tapet i likeretterdiodene, en kan regne 1,4 v i hver halvdel av sinusen Hvis en i tillegg ser på CRC type løsninger, så må en regne på tapet i motstandene også.
    36 volt ac gir ca. 50 dc -1,4 volt i diodene = 48,4.
    Så må en huske på / sjekke hvilken spenning en faktisk har i stikkontakten.
    Men hvor kritisk er 48 volt dc ? Det er sikkert litt slingringsmon...

    Meget fleksibelt. Tar 14 til 53,5 V DC:

    (Jeg tenkte at 48V var standard)



    duc916

    Hi-Fi freak
    Ble medlem
    21.09.2005
    Innlegg
    2.235
    Antall liker
    2.415
    Sted
    Vestfold
    Torget vurderinger
    3
    Meget fleksibelt. Tar 14 til 53,5 V DC:

    (Jeg tenkte at 48V var standard)

    Jepp, 48 volt er en form for standard. Dvs. under 50 Volt er en standard.
    Du bør finne et greit utvalg av 36 V trafoer.
    Men har du tenkt på å bruke et switch power (?)
