OK Open Baffle & Horn & Kasse & Kaffeslaberas

[oks81]

Prøvde kjapt å dele fulltonene 1000Hz og Eminence 400Hz. Kjapp måling. Pga stigende respons fra Eminence så må denne da dempes en del.
Da forsvinner mye av bassen. Ser med en gang at dette ikke er enkelt. Det låter ikke like bra oppover heller...
Skal det bygges med horn så blir DSP et must! Uten kunne det kanskje gått med sub, eller treveis på ett eller annet vis..
Aldri gratis lunsj!!

Deler no 150/300, får prøve det en liten stund!



[oks81]

Ny Tang Band 8" hos Parts Express. Vert kjekt å prøve
Er vel litt enklere og rimeligere å få til enn horn....
https://www.parts-express.com/tang-band-w8-2145-8-paper-cone-full-range-driver-8-ohm--264-960



[Hornlyd]

Har ikke så tro på 15A/B opp i frekvens

Den nye TBn er en økonomi modell av Neodym varianten som kom for noen pr siden og forsvant

Tror den komboen du har nå er veldig grei prisen tatt i betraktning



[oks81]

Ja, jeg veit det så forbanna godt at det låter bra med fe108. Med 8" sigma mister en toppen. Med andre 8" med whizzer så blir det tweaking... Men tweakelysten var litt tilstede



[oks81]

Dagens



[oks81]

Tweake litt delefilter på en sur og vindfull Lørdag...

En gammel ølkasse er da greit å ha som stativ....

Har spilt med deling 150/300 en stund.
Prøvde no med 100/200 og 125/250.
Mister da litt i øvre bassområdet. 150/300 synest jeg låter best.

Har ikke måleutstyr til å måle så lavt, så da blir det på øra.
Brukte Eagles - Hotel California som referanse.
Med 150/300 er alle basstonene med. Lavere deling så forsvinner de øvre basstonene.



[oks81]

Ved kjøp av komponent følger vel bilder tatt av komponenten med på kjøpet eller.....??

Tatt av fotograf mye flinkere enn meg:

B4 er for meg gull verdt!



[oks81]

Litt nostalgi..
Gammel EC 25-watter før den ble ombygd til MI10!



[oks81]

Just for kicks..
F2 "Light" på bass, MI på fulltone...
MI er smooth, men gir litt stigende respons oppover i frekvens. Dette er som tidligere, og typisk med forsterker med høy dempefaktor på fulltone.
Nelson Pass har en artikkel om dette:
http://www.firstwatt.com/pdf/art_cs_amps.pdf

F2 på ca 1w på 15" Eminence....joda det er lyd..
Må dempe signal til MI mye på FW B4 filteret, F2 har veldig lav gain.
Gain er vel passelig til utgangseffekten.



[oks81]

RIP!



[oks81]

Synest F2 ikke låter så gæernt på bassene...
Har det med lav dempefaktor å gjøre..?
Gir det kanskje litt samme effekten som høy Q på elementene?



[Hornlyd]

Det der blir helt feil. Bassen mister all kontroll og blir blaut med masse forvrenging.
F2 er jo skreddersydd til fulltoner på middels lydvolum

Kanskje tiden er moden for DSP hos deg?



[oks81]

Det der blir helt feil. Bassen mister all kontroll og blir blaut med masse forvrenging.
F2 er jo skreddersydd til fulltoner på middels lydvolum

Kanskje tiden er moden for DSP hos deg?

Har ikke hørt så mye, du har sikkert helt rett.
Teorien sier det vel slik også!
Er meningen å koble tilbake selvfølgelig!

Er miniDSP bra nok, med tanke på at jeg allerede har B4?
Andre anbefalinger?



[Hornlyd]

Minidsp 2x4 har ikke digital inngang. AD konverteren i den er ullen og flat i lyden.
4x10 låter meget bra via de digitale inngangene og ganske bra via AD.

B4 er så oppløst du kan få det men hvis du ikke får kontroll på frekvensreponsen så ofrer jeg heller de få prosentene ned til 4x10HD.



[oks81]

Thnx!
Får lese meg litt opp på dette!!



[oks81]

12" OB sub smultringelement.....??
Brukendes i vanlig flat baffel også?

SW-12-16FR



[oks81]

Det der blir helt feil. Bassen mister all kontroll og blir blaut med masse forvrenging.
F2 er jo skreddersydd til fulltoner på middels lydvolum

Kanskje tiden er moden for DSP hos deg?

Har ikke hørt så mye, du har sikkert helt rett.
Teorien sier det vel slik også!
Er meningen å koble tilbake selvfølgelig!

Er miniDSP bra nok, med tanke på at jeg allerede har B4?
Andre anbefalinger?

Koblet tilbake.
Skuldrene senker seg i takt med den stigende responsen på Fostexene dempes med F2. (vanskelig setning...)
Bass mer tight igjen med MI!



[oks81]

Har lurt litt på å lage nye "surfebrett"...
Kanskje noe som er litt mer estetisk..
De jeg har nå var snekret sammen i en fei og finish er ikke allverden.

Har fått tegninger fra HEL/Hornlyd på både Jamo kopi med 2x Seas W26, og Tiny Alnico med ToneTubby.

Tusen takk til HEL som har lagt veien for oss andre!!

Her er tegningene til glede for allmenheten:

Jamo kopien krever EQ i bassen når en bruker Seas.
Tiny Alnico må ha hjelp av sub under 70Hz.

Er det kanskje i det hele tatt mulig å få til en skikkelig OB som er såpass smal og med enten en 12" eller to 10" til å spille litt bass..??
Lunsjen pleier ikke være gratis....

Mvh.
oks



[Hornlyd]

Bakken fortjener kred for å ha tegnet etter mine kulepenn skisser.

Den lille Jamo kopien med Sead Excel hadde rikelig med dypbass vha 20Hz 6dB EQen i B5 filteret. Headroom var det værre med hvis man skulle spille høyt. Er bare å legge ut fotoene også OK hvis du vil.



[oks81]

Som sagt så gjort

Her er masse bilder og info om Tiny Alnico:
http://www.hifisentralen.no/forumet...-tiny-alnico-open-baffle-lowther-america.html



[oks81]

Ja, tipper Seasene hamret godt med 6dB EQ! Det skal nok en del til for å hamle opp med 15tommere!

Du er heldig som har en nabo med fres! Jeg har bare en stikksag, syv tommeltotter og tre lillefingre.
Plaster på halvparten når ferdig.....

Takk til Bakken!!



[oks81]

Hva med høy Qts driver i Jamo fjølene...??
Parts Express har noen 10" med høy Qts..
eksempel: https://www.parts-express.com/tc-1028-10-ribbed-paper-cone-woofer-with-foam-surround-8-ohm--299-2182
Ikke akkurat high end, men til prisen av ett par melkesjokolade plater...



[oks81]

MJ King "Surfebrett" med Fostex 108 og Alpha 15"



[oks81]

First Watt B4 solgt.....
But!!! "I`ll be back" !!!!



[trosse1]

Det er noe med de greiene fra Pass....



[oks81]

Det er noe med de greiene fra Pass....

Det er helt sikkert!!



[oks81]

Alpha 15" "Upgrade"
New: 15" Open Baffle Bass Woofers - PureAudioProject



[oks81]

Litt hobby mekking på Lørdag!

Har lest litt på Zen artiklene til Pass over en tid og prøvd finne alternativer som er enkel å bygge.
Derav bygget jeg resistorversjonen av F2. Den hadde veldig lav PSU spenning, derfor prøve litt nytt.

Når en først har PSU og kabinett er resten på verdi med knapper og glansbilder.
Dette er en "Half Son of Zen"
Har sett en del på denne tidligere, og etter å ha sett audiom sitt monster her inne så ville jeg gjøre ett forsøk

At den er "Half" betyr at den er halvparten av Son of Zen, siden SOZ er balansert.

Låter pent men har veldig lav gain.
Det blir en ordning med det etterhvert



[oks81]

Ikke akurat rakettforskning disse ZEN ampene
Kjekt for oss med 12 tommeltotter å bygge

"Half SOZ" har lav dempefaktor, omtrent 1.
Passer bra til fulltoner.



[oks81]

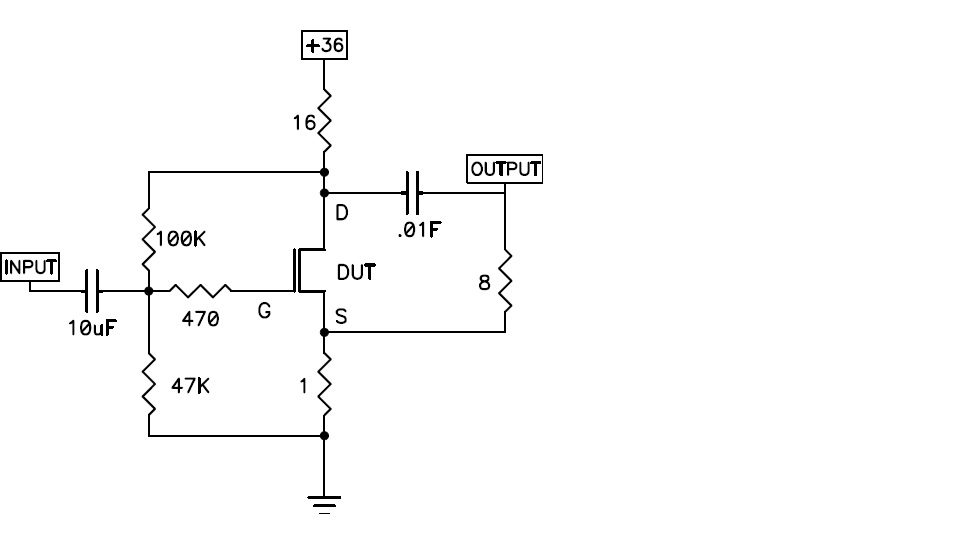

"Simply Zen"

8ohm motstand er høyttaler.



[Hornlyd]

Skjer det noe på filterfronten?



[oks81]

Skjer det noe på filterfronten?

Ikke helt enda, tar litt tid



[oks81]

"Byggdasjølvforsterkaren" er fortsatt bare "Crikey Hot"
Får se om jeg tørr nærme meg "X*?@!"

MI10 er litt snillere og er omtrent "Blimey Hot"



[oks81]

Byttet 10ohm 100w motstandene med 8ohm i "HSOZ"
Bias økte til 1.45A
Forsterkeren står litt trangt så begynner å nærme seg "Bloody hot"
Omtrent samme varme som i en standard F5.

Byttet også 10k motstand på "In" til 47k for å øke inngangs motstand.

Låter mye bedre enn slik den var etter dette, men må bygge om for å få mer gain.



[oks81]

Er det mulig å dele uten bruk av aktivt delefilter eller passivt filter ute på høyttalerne?
Jepp, det er det!!

Bestilte noen slike:

2stk 150Hz lowpass og 2stk 300Hz highpass.
Monteres på linjenivå inn på effektforsterkerne.
Dette blir dermed passivt filter på linjenivå.

Fungerer helt fint!

Hadde en slik liggende for å dempe:

Slik det er no så har HSOZ for lite gain, så må dempe nivå til MI som går på bassene.

Ikke akurat highend løsning, men det fungerer



[oks81]

"Simply Zen"

Vis vedlegget 369196
8ohm motstand er høyttaler.

Da ble det test av "Simply Zen" i dag. Loddet om på ett par timer.
PSU er samme som tidligere.

Denne ga 1,2A bias bygget slik som på tegningen.
Bruker 2x8ohm 100w i serie for å få 16ohm.
La inn en 10ohm parallelt med ene 8ohm motstnand, og bias økte til ca 1,43A.

Montert også en 1Mohm mellom input og jord. Denne vil lade ut kondensator på inngang når en skrur av.
Har også en 47ohm 3w motstand parallelt med høyttaler for å lade ut kondis på utgangen dersom det ikke er tilkoblet høyttaler.

Sliter med støy fra PSU. Må se på dette..
Men fikk tilbake gain om ikke annet.
Ligger litt mer effekt over transistor også, dette låter bedre


Noen lurer sikkert på hvorfor i allverden bale med det her når det finnes ferdige kort og delelister til både F5 og Aleph + flere..
Målet er kanskje "hvor enkelt er det å bygge en forsterker point to point og fortsatt få lyd"
Samtidig har jeg behov for lav dempefaktor pga fulltoner i OBene.
Det har denne.



[oks81]

Er ikke flink med kilde...
Men det er komt ny CD spiller i hus etter alt det gamle sluttet å virke og måtte gå i søpla..



[oks81]

Simply Zen slik den står og spiller no.

For å regulere bias kan 10ohm/100w motstand byttes til større/mindre verdi.
Denne har 1,4A bias slik den står no.



[oks81]

Litt underveis...



[oks81]

Måtte ha meg en slik:

Måler 55`på MI -> helt ok.

Måler 65`på Simply Zen.....ouch...Står ikke helt åpent plassert, det hjelper ikke akurat på kjøling...

Fingrene mine tåler vist mer enn Pass sine...

Tror likevel det går fint. MOSFET avgir 25w, og har no fordelt effekt over motstandene på flere. Motstand på Drain senket til 9ohm for litt mer bias.

På F5 avgir hver MOSFET 30w, så har litt å gå på

Måling er også på absolutt varmeste punkt helt inne i ribbene.



Var forresten nesten 25grader i rommet når jeg målte, sola tittet frem for en gangs skyld og varmet litt..
