Dali 104 med Seas DXT oppgradering til glede for alle

[Hornlyd]

Sjekker polaritet på alle koblinger. OK
Sjekker hver eneste driver frakoblet i dats. OK
Demonterer filtere i begge høyttalere og gjett hva?

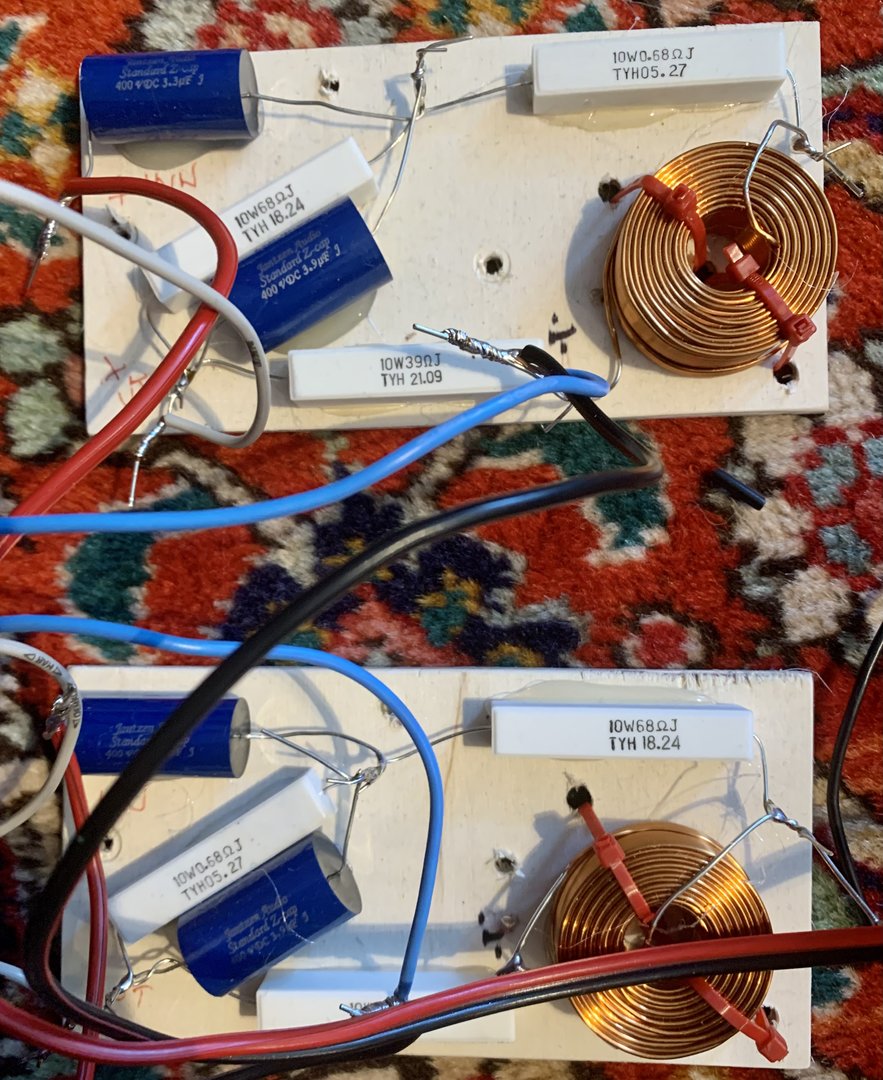

Diskantfilterne:



[fuzzroffe]

Der var det noen desimalplasser som hadde flyttet seg



[bambadoo]

Jepp, der har du miksa et par komponenter ja.



[bambadoo]

Har foresten gått over til impedansemåling med REW. Fungerer bra.



[Hornlyd]

Yes. 0,68 og 68. Lett å blingse. Litt kjedelig, har rydda alt.



[MusicBear]

Digger entusiasme rundt driverne som hylles i denne tråden - gjengivelse av menneskestemmer er alfa omega og vanskeligste øvelser for en høyttaler. Mye som ser kult ut, spiller kult & høyt, koster skjorta, produsert av respektable leverandører og selskaper - bla bla. Men kan de ikke gjengi menneskestemmer naturlig så helt ubrukelig for min del.



[The Shy]

Digger entusiasme rundt driverne som hylles i denne tråden - gjengivelse av menneskestemmer er alfa omega og vanskeligste øvelser for en høyttaler. Mye som ser kult ut, spiller kult & høyt, koster skjorta, produsert av respektable leverandører og selskaper - bla bla. Men kan de ikke gjengi menneskestemmer naturlig så helt ubrukelig for min del.

For at vi andre skal kunne skjønne hva du mener er riktig stemmegjengivelse hadde det vært fint med din favoritt på hodetelefoner.



[MusicBear]

For at vi andre skal kunne skjønne hva du mener er riktig stemmegjengivelse hadde det vært fint med din favoritt på hodetelefoner.

Well, blir som å kåre hvilke fjellstøvler som er best å danse med. Skal ikke en høyttaler gjengi en stemme mest mulig som om artisten står foran deg da?



[The Shy]

Well, blir som å kåre hvilke fjellstøvler som er best å danse med. Skal ikke en høyttaler gjengi en stemme mest mulig som om artisten står foran deg da?

Eller hvilken ballettsko som er best på fjelltur.



[MusicBear]

Eller hvilken ballettsko som er best på fjelltur.

Yepp - nå snakker vi - kan ut over det tenke meg Morellene dine byr på mellomtonegjengivelse tett på å høre artisten live i «strøka der du bor»



[The Shy]

Yepp - nå snakker vi - kan ut over det tenke meg Morellene dine byr på mellomtonegjengivelse tett på å høre artisten live i «strøka der du bor»

Kommer helt an på hvordan de er justert inn. Frekvensresponsen og target har mer å si en selve elementet.

Hørte akkurat "Gammal Drøm" fra albumet "Alt du vil ha" med Bjørn Eidsvåg. Det er i hvert fall troverdig i mine ører. Har et knippe konsertopplevelser med den mannen.



[Hornlyd]

Da er tabben fikset og de måler likt.
Det er meget pene kabinetter på disse.
Blå Jantzen og luftspoler i filteret.

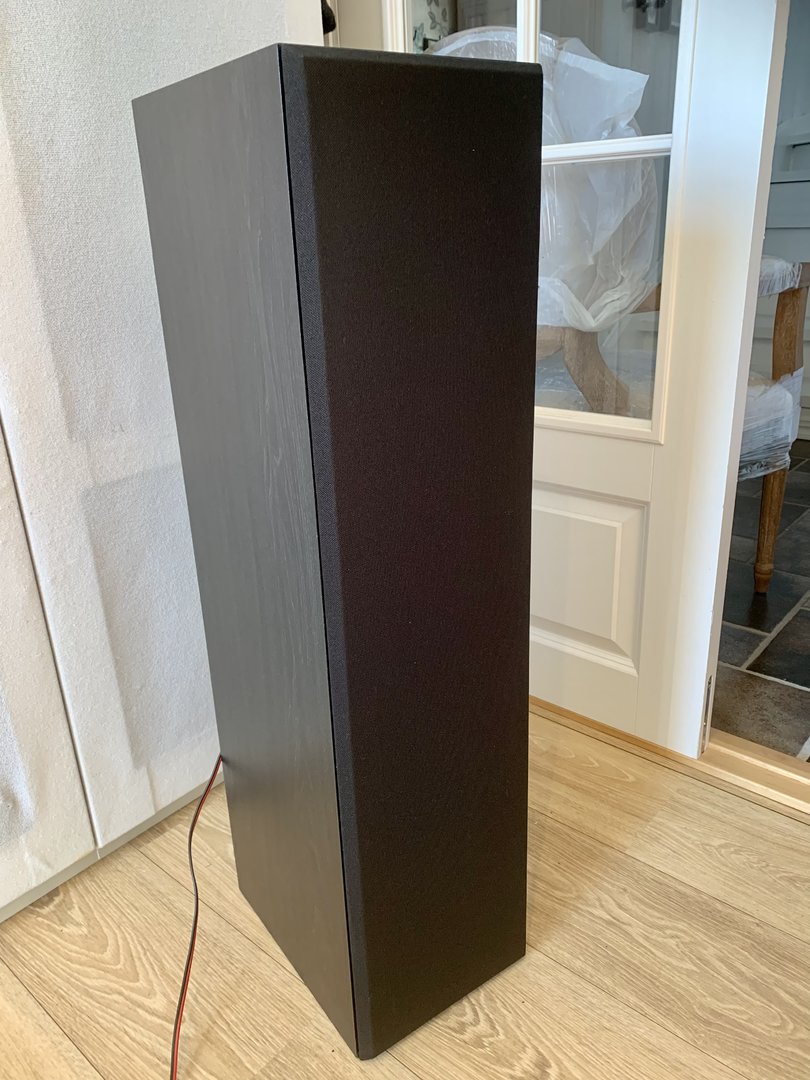

Skal bare skifte stoff på grillene så er jeg i mål.



[Hornlyd]

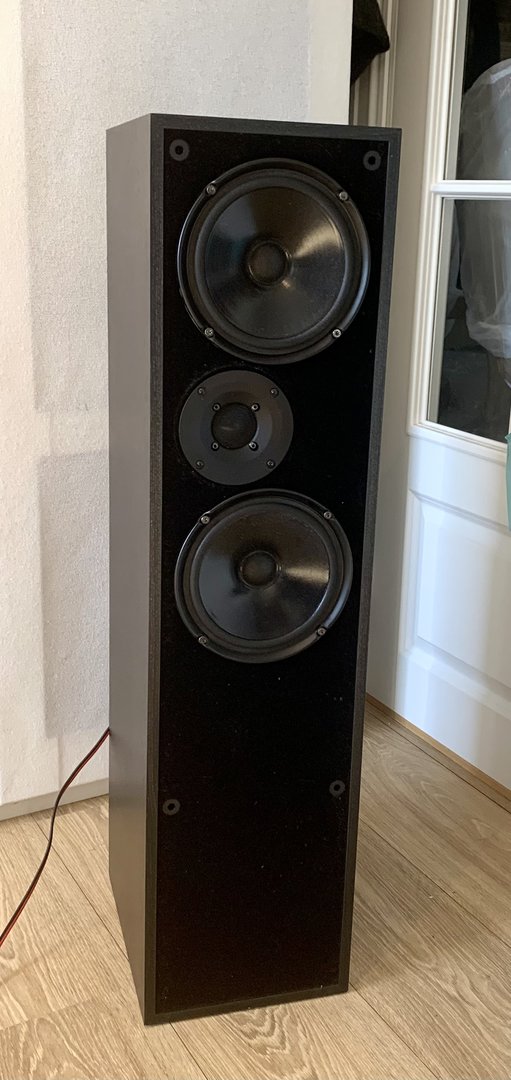

Ble jo som nye:



[Hornlyd]

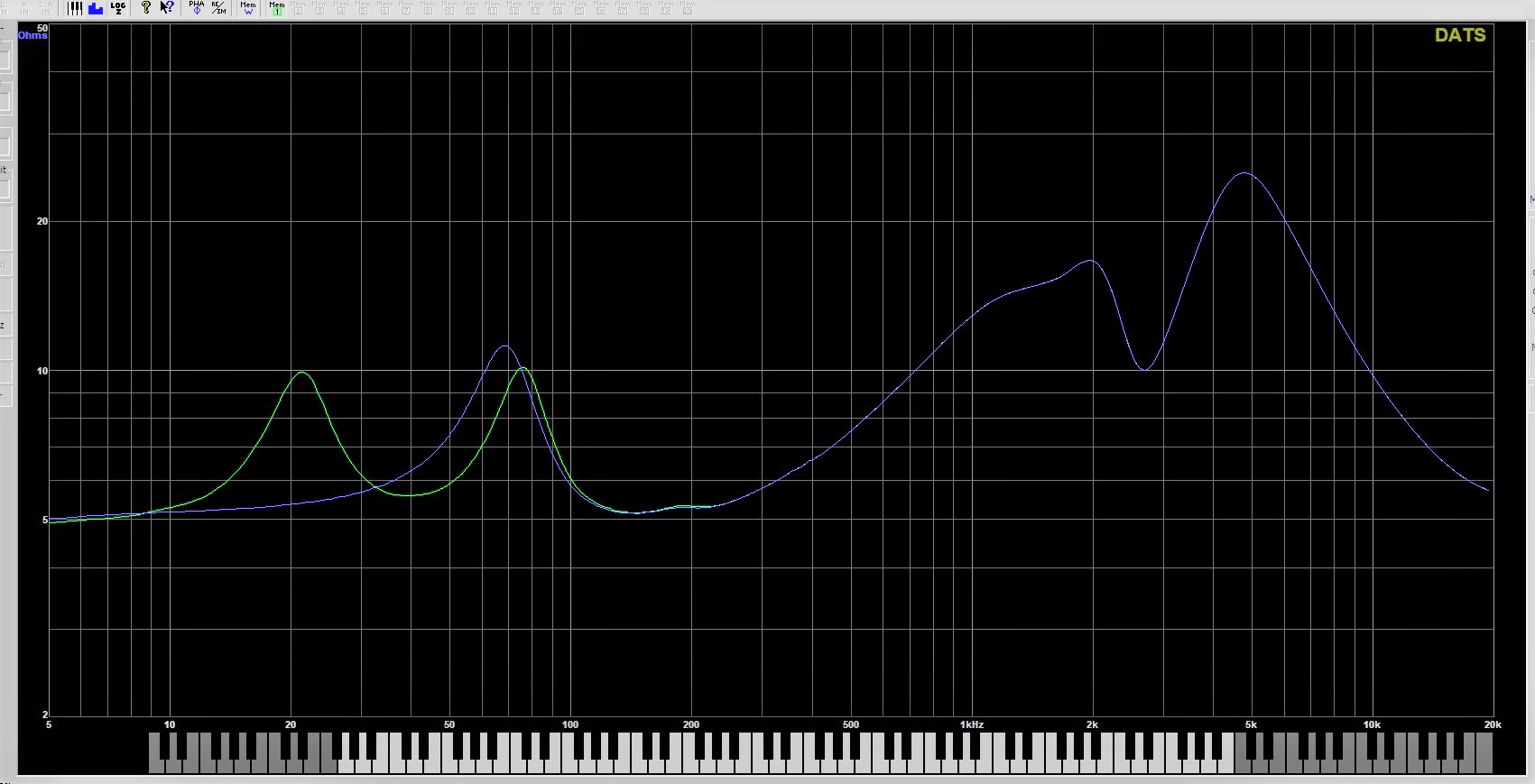

Impedansekurve med og uten propp i bassporten. Det låter best med propp i porten (den blå). Grei last for forsterkern er det også pluss at de er følsomme



[Hornlyd]

Da tror jeg at jeg takker for meg i dene tråden. Dali 104 lageret er rydda og jeg må bli ferdig med andre ting i hus/heim/hytte/vinterdekk/ved/div andre ting på lytterommet, puuhhh



[Kalle Klovn]

Impedansekurve med og uten propp i bassporten. Det låter best med propp i porten (den blå). Grei last for forsterkern er det også pluss at de er følsomme

Vis vedlegget 801792

Hvilket utstyr og software brukte du til denne målingen?



[Singh]

Da tror jeg at jeg takker for meg i dene tråden. Dali 104 lageret er rydda og jeg må bli ferdig med andre ting i hus/heim/hytte/vinterdekk/ved/div andre ting på lytterommet, puuhhh

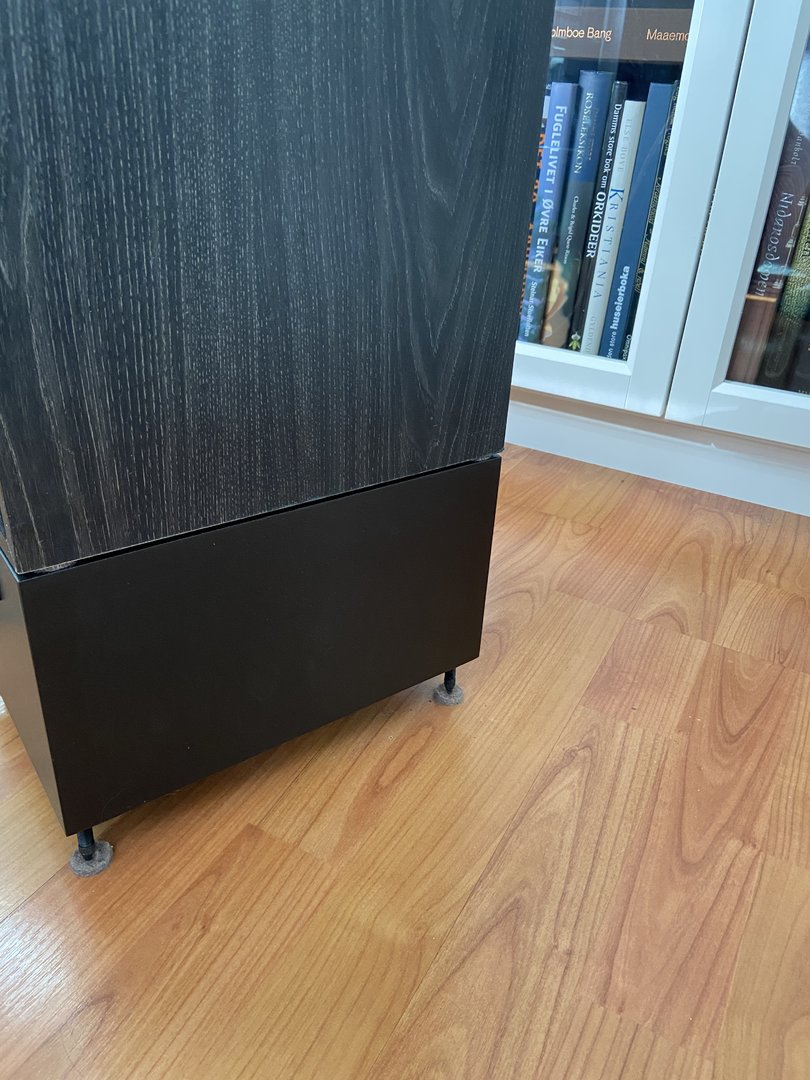

Har du planer om og løfte høyttalerne opp med 17 cm, slik som her.



[Hornlyd]

Det er lurt. De er til en kompis. Han sitter lavt og lytter imidlertid.



[Hornlyd]

Hvilket utstyr og software brukte du til denne målingen?

Dats v3



[Hornlyd]

Har et par 104 her nå som er satt sammen av de beste delene fra to slakt. Tror ikke jeg orker å lage flere DXT her nå. Noen som er intr?



[Hornlyd]

Delefilter:

Motstandene er på 10 watt bortsett fra de to som paralellkobles på bassen, de er på 20 watt og blir summert 1,5 Ohm. Da tåler filteret til bassene litt juling.

Har brukt blå Jantzen kondensatorer til diskant. Greie polyester til bassen, disse parallellkobles for å få 18 uF. Spolene har brukbar lav motstand og tar ikke altfor mye plass sånn at filteret får en grei størrelse. Har også brukt jernkjerne i diskanten men det bør ikke nedgradere lyden da den ikke er seriell. Velger så avlange og slanke spoler som mulig da de er lettere å montere på platen til filteret.

Altså, et bang for the bucks filter som gjør jobben?

Eller hva mener du W? Skal jeg endre noe, har bestillingslisten oppe nå.

OPPDATERT:



[W.Sand]

+Polarietet inn på woofere+ og disk+?



[rorres]

Hadde vært fint hvis noen med 3Dprinter kunne laget noen spacere til diskantene.
Hadde sett litt mer fjennomført ut



[rorres]

Jeg ser i tråden at de spiller best med tette/delvis tette porten.
Noen formeninger om hvordan disse ventilene vil fungere?



[MusicBear]

Jeg ser i tråden at de spiller best med tette/delvis tette porten.
Noen formeninger om hvordan disse ventilene vil fungere?
Vis vedlegget 803285

Variovent

www.troelsgravesen.dk



[rorres]

Variovent

www.troelsgravesen.dk

Kanskje jeg skal prøve ut disse da.
Har et par liggende som aldri har blitt brukt.



[W.Sand]

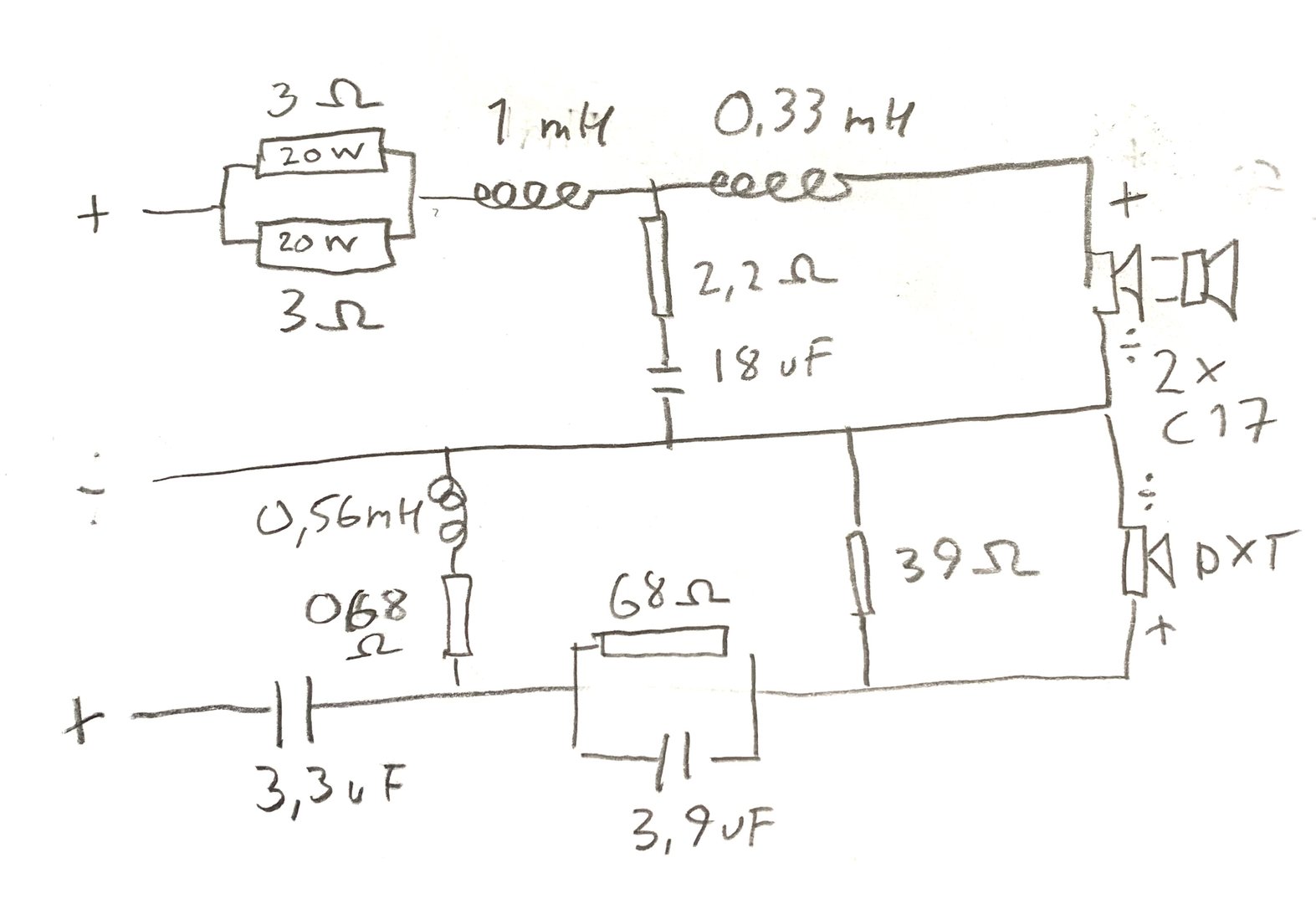

Delefilter:

Motstandene er på 10 watt bortsett fra de to som paralellkobles på bassen, de er på 20 watt og blir summert 1,5 Ohm. Da tåler filteret til bassene litt juling.

Har brukt blå Jantzen kondensatorer til diskant. Greie polyester til bassen, disse parallellkobles for å få 18 uF. Spolene har brukbar lav motstand og tar ikke altfor mye plass sånn at filteret får en grei størrelse. Har også brukt jernkjerne i diskanten men det bør ikke nedgradere lyden da den ikke er seriell. Velger så avlange og slanke spoler som mulig da de er lettere å montere på platen til filteret.

Altså, et bang for the bucks filter som gjør jobben?

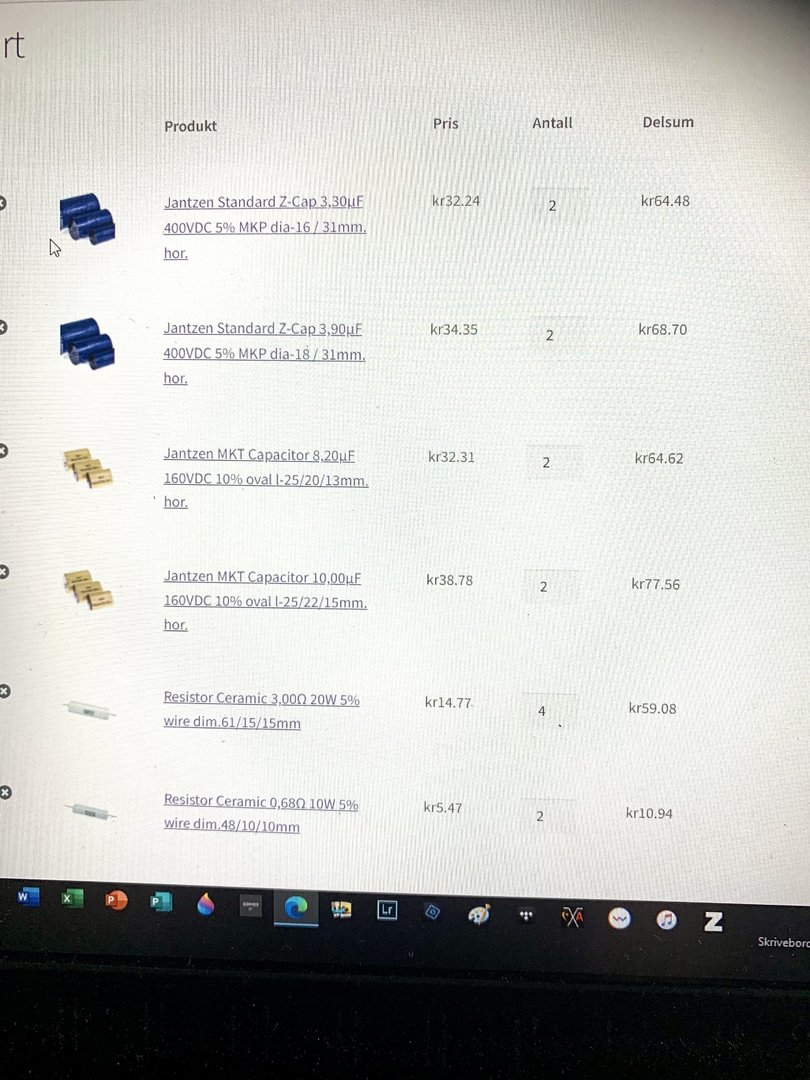

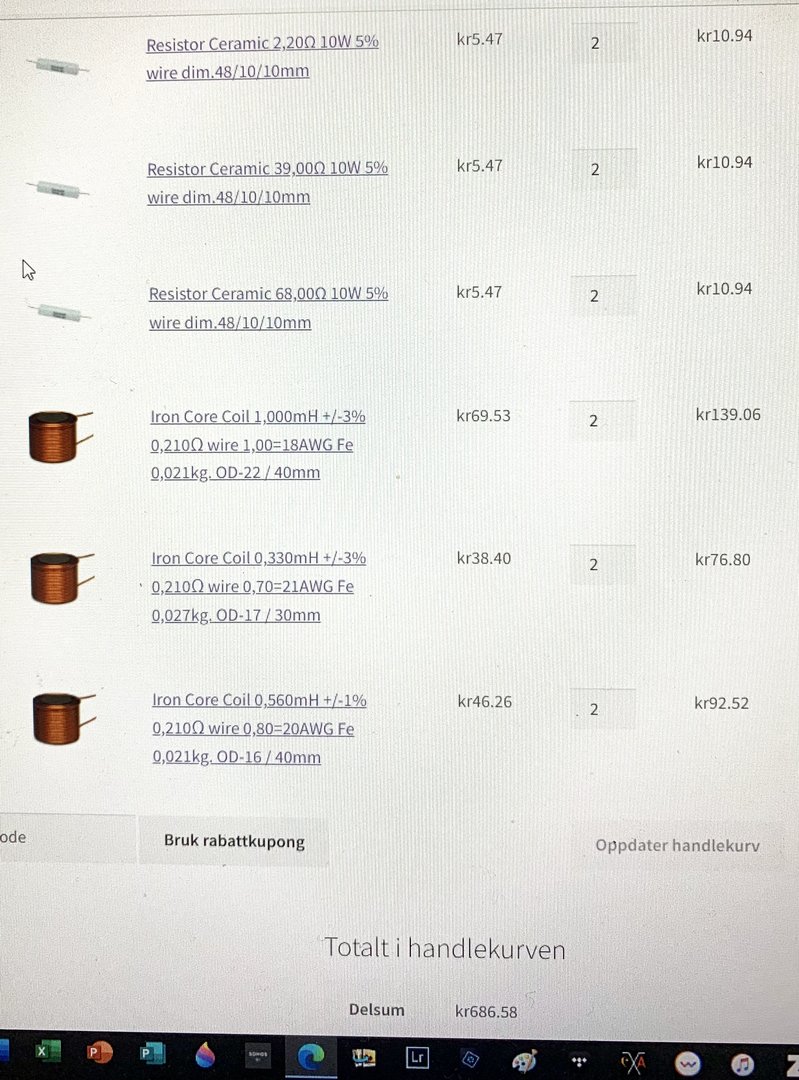

Eller hva mener du W? Skal jeg endre noe, har bestillingslisten oppe nå.

OPPDATERT:

Vis vedlegget 803270 Vis vedlegget 803271 Vis vedlegget 803272

Layout:



[simrol]

Filter er nesten ferdig, jeg brukte 22uf i stedet for 18uf, og bytter denne ut når jeg får rett verdi hos Hornlyd.



[Hornlyd]

2x18 uF ble postlagt i går



[W.Sand]

Dali 104 DXT-TL ?
Fant en gammel skisse (tyveri) hvor det later til at denne konstruksjonen med korrigert Qts (pga spoler og seriemotstand) kan passe til et transmisjonslinje kabinett ( linjelengde ca 1,8m).
Utløp er bak ved gulv for mer basstøtte og mindre mellomtonerester.



[cbarth1]

Har ikke C17WG vel høy QTS for TL?



[W.Sand]

Den burde være innenfor. Når du leser Martin King, Troels, Marshall m.fl så er det toleranser innenfor TL.
Således kunne både WG og WH funke.
En annen fordel med TL er den gode dempingen av indre kabinettreflekser i mellomtonen (bakstråling).

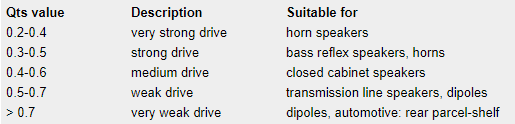

Grov tabell:

Annet:

Transmission Line Speaker Calculation | Perry Marshall

Mathematics of the Transmission Line Speaker Enclosure: Derivation, Simulations & Recommendations The Transmission Line

www.perrymarshall.com

(Ble noen irriterte over "namedropping"? Good, da man jo bidra i irritasjonstråden).



[rorres]

Jeg må avvikle det ene musikkrommet, så dette prosjektet blir skrinlagt for min del.
Jeg har et par nesten strøkne Dali 104 og DXT diskanter liggende klar.
Samt en del av delefilterkomponentene.
Bor i Stavanger-området.
Ta kontakt ved interesse.
Hvis ingen interesse, legges det ut på finn.



[fuzzroffe]

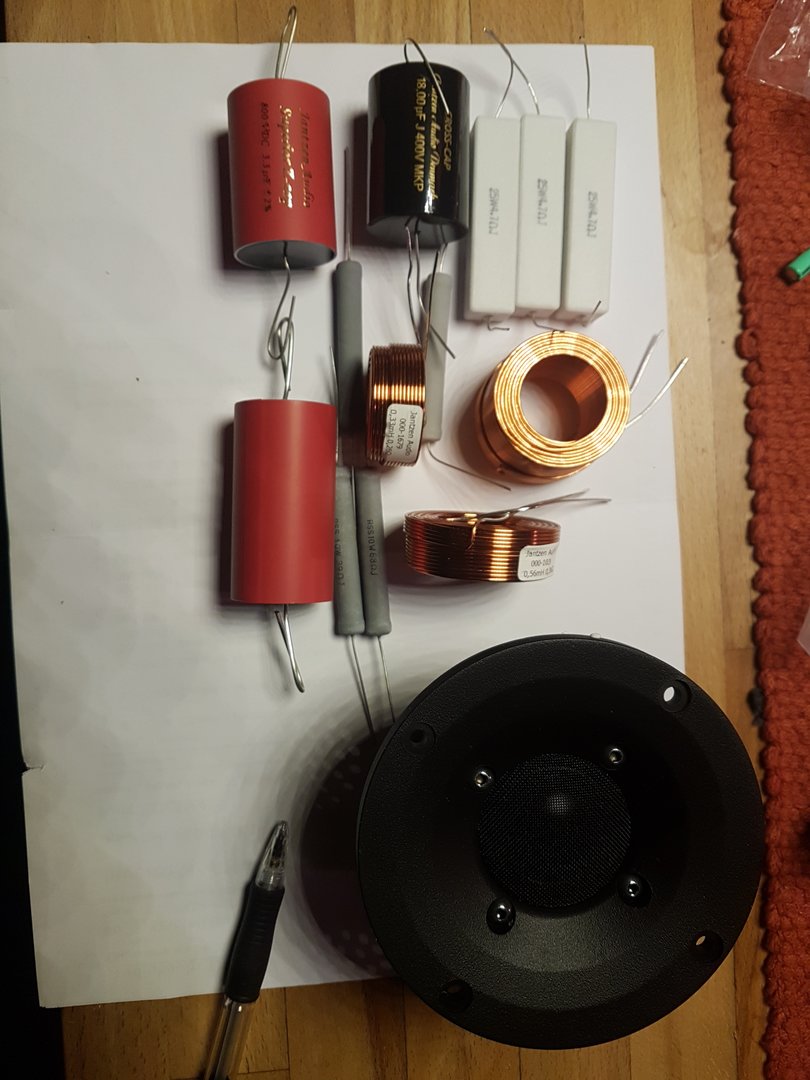

Takk til @rorres for en hyggelig handel! Resten av delene til filteret er bestilt, så da håper jeg det blir noe mekking neste uke



[fuzzroffe]

Da er det bare 68R motstandene jeg mangler her. Har så jeg kan seriekoble meg fram til verdien med trådmotstander men ser det ikke er så forferdelig mye effekt de må tåle. Hva tenkes om metallfilm- eller metalloksid-motstander i delefilter? Selv om jeg parallellkobler flere vil det jo bli fysisk mindre, og mulig lavere induktans også?



[Hornlyd]

Jeg tror jeg har 68
Kan sjekke
LMC har sagt at metall låter litt metall men at keramisk er nøytralt
10W er mer enn nok, jeg har forsket litt med IR termometer



[fuzzroffe]

Ja, så i XSim at den motstanden kommer opp på 2W med 20W inn, så hvis jeg dobler til 4-5W burde det jo holde. 20W inn er nok langt mer enn det jeg kommer til å bruke uansett.



[Hornlyd]

Trenger du send navn og adr på pm



[fuzzroffe]

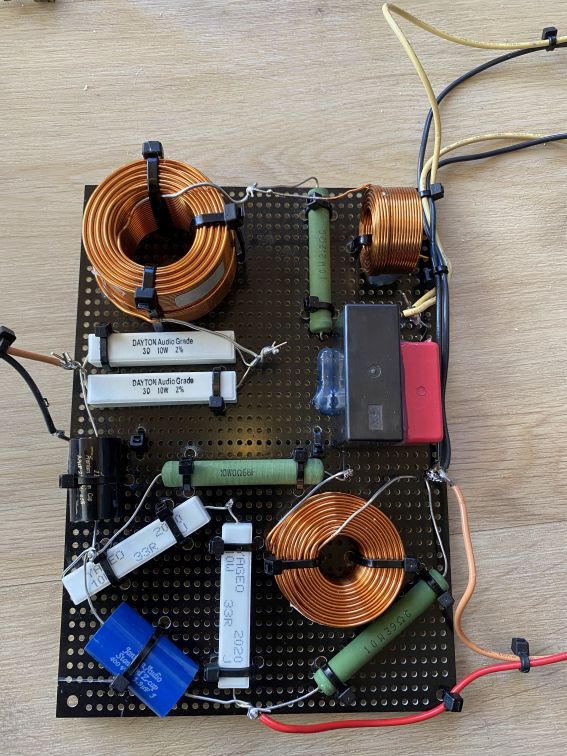

Takk for tilbudet! Men nå fant jeg noen 33R/10W "kister" i roteskuffen og da slipper jeg unna med 2 av dem i stedet for 3-4 motstander i serie. Blir 66 ohm til sammen, men 3% avvik må vel være innafor



[fuzzroffe]

Skal bli moro å teste dette
