Forsterkere ANAVIEW forsterkere

Diskusjonstråd Se tråd i gallerivisning

  • Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.922
    Antall liker
    10.796
    Torget vurderinger
    10
    Hva er ulempen med Anaview da den ikke har buffer?


    Jeg bruker Groundsound. Her er speccene:
    Maximum output voltage (balanced) 6Vrms
    Output impedance (balanced) 200



    andersbr

    Medlem
    Ble medlem
    05.01.2013
    Innlegg
    14
    Antall liker
    4
    Sted
    Stjørdal
    Hei Hornlyd!
    så lenge du har korte signalkabler og ikke har tenkt å koble flere forsterkerkanaler til samme utgang så går det garantert fint å kjøre groundsound direkte mot Anaview modulene. 200ohm utgangsimpedans er litt i høyeste laget for inngangen på anaview modulen, men det bør ikke gå ut over lydkvaliteten. i værste fall mister du bare ørlitte grann nivå. (tror jeg)
    Du har sikkert sett denne.


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.922
    Antall liker
    10.796
    Torget vurderinger
    10
    Ehhh takk. Men forstod ingenting.

    Signalkablene kommer til å bli 30 cm lange ;)

    Dersom jeg brokobler 2 stk AMS0100, er det fortsatt innafor?


    andersbr

    Medlem
    Ble medlem
    05.01.2013
    Innlegg
    14
    Antall liker
    4
    Sted
    Stjørdal
    Min kunnskap kommer til kort her.
    det går sikkert bra.. :rolleyes:

    noen andre?

    edit: joda i BTL mode så blir impedansen 12.5K på hver pinne, dvs. 25K totalt så da ser det plutselig veldig bra ut.

    Sist redigert:

    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.922
    Antall liker
    10.796
    Torget vurderinger
    10
    Fint.

    Det er jo mange her inne som bruker Ana uten buffer så det bør vel ikke være noe problem.


    andersbr

    Medlem
    Ble medlem
    05.01.2013
    Innlegg
    14
    Antall liker
    4
    Sted
    Stjørdal
    Jeg gikk for en bufferløsning fordi:
    -Anaview har usymmetrisk og lav impedans.
    -økt diff+common mode impedans.
    -økt CMRR.
    -forsterkeren blir universal og kan brukes mot alle preamper.
    -RFI/EMF filter
    -kan benytte så lange signalkabler jeg vil (aktive høyttalere) uten risiko for støy/brum og annet humbug.


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.922
    Antall liker
    10.796
    Torget vurderinger
    10

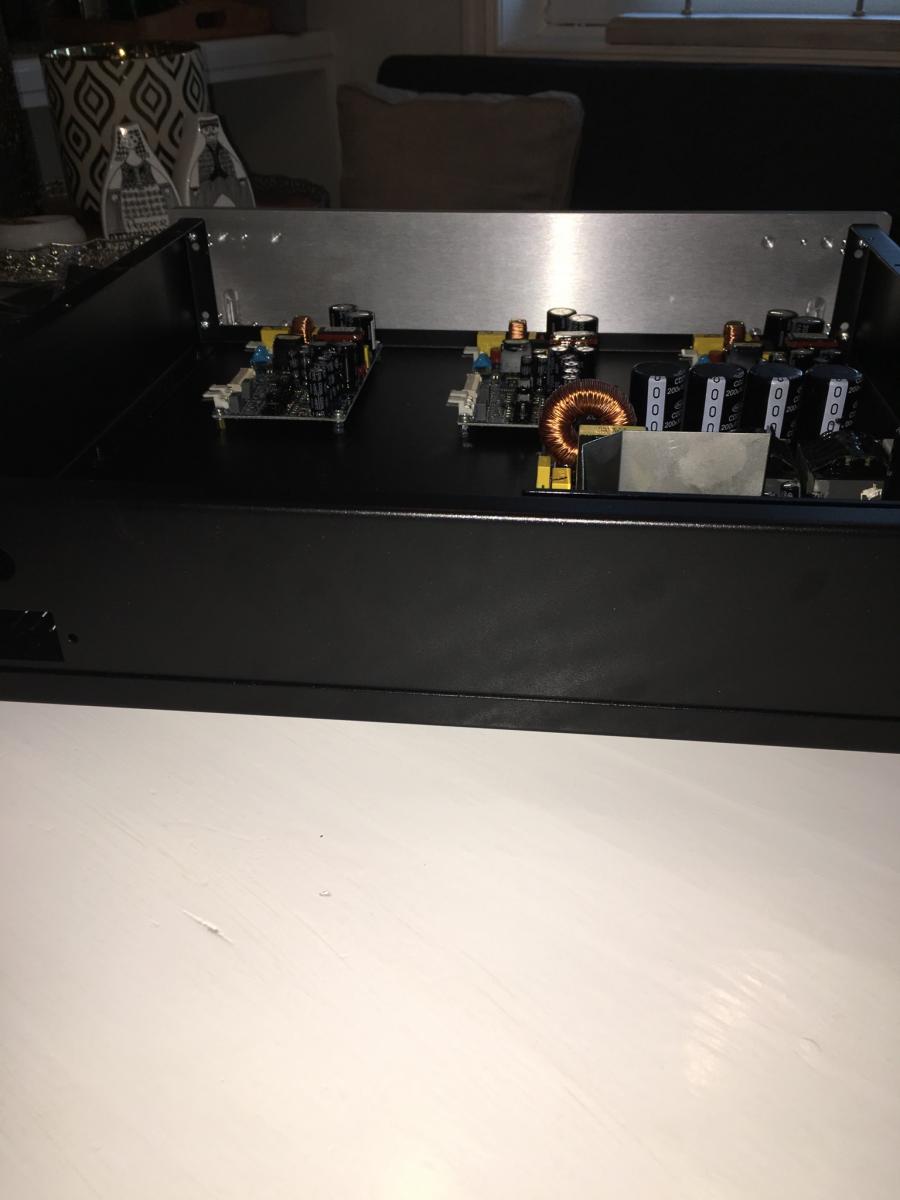

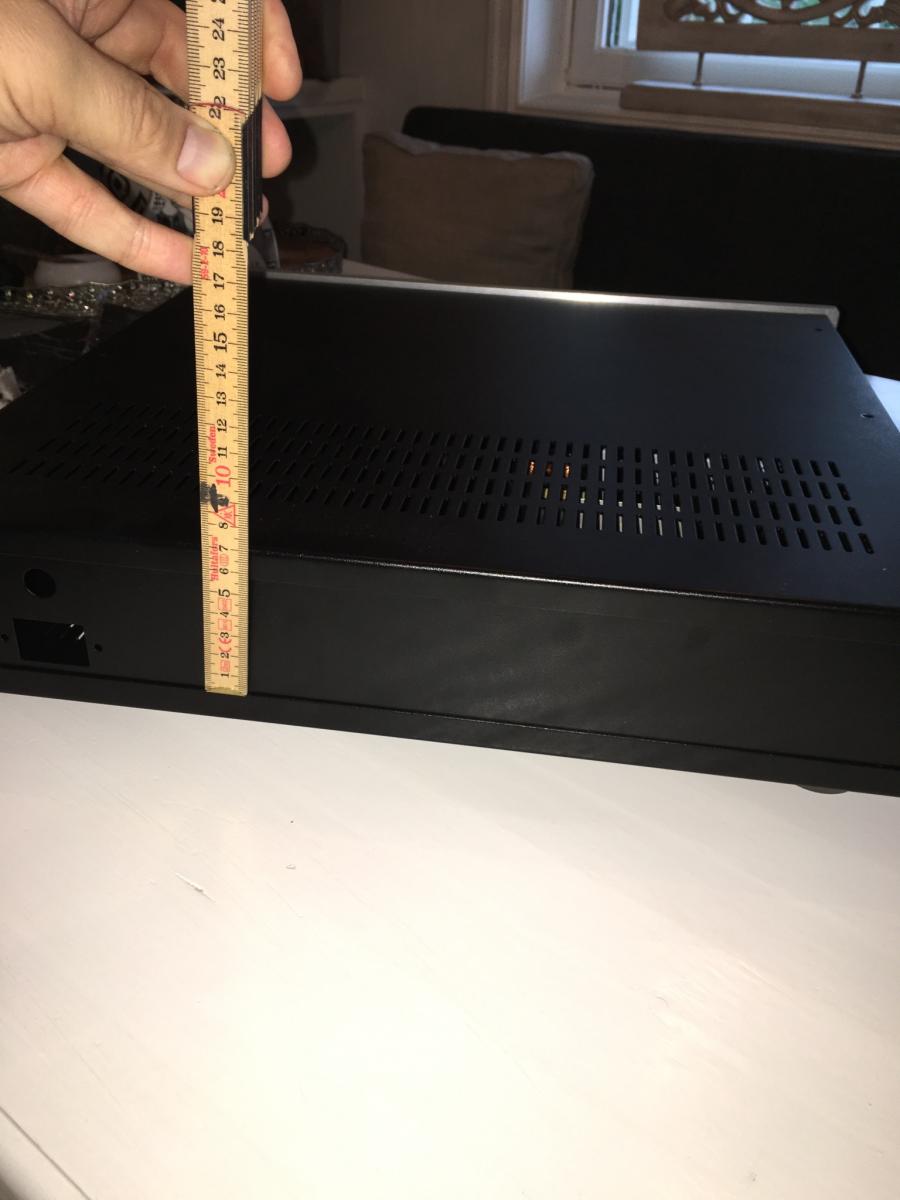

    Har tatt frem linjal og skyvelær.

    Ser at bakplaten til 8 kanalern blir for trang til 8 x Speakon, 8 x Netrik XLR og 1 x Powercon.

    Kanskje likegreit å få skreddersydd et 4U kabinett fra Modushop med hull og dekor? Så matcher det i racket med det andre 4U kabinettet med Hypex UCD2K?

    innspill?




    Sluket

    Holistisk Hifi Helt
    Ble medlem
    11.08.2006
    Innlegg
    56.093
    Antall liker
    104.962
    Torget vurderinger
    23
    Enig. Dersom du vill legge såpass jobb/kr. i noe som sikkert snart skal ut igjen :cool:


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.922
    Antall liker
    10.796
    Torget vurderinger
    10
    Kanskje bestille opp to ekstra SIT 2 og bruke Malminen til midbassene?


    Sluket

    Holistisk Hifi Helt
    Ble medlem
    11.08.2006
    Innlegg
    56.093
    Antall liker
    104.962
    Torget vurderinger
    23
    En pall med SIT-1 hadde gjort susen


    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    12.802
    Antall liker
    11.309
    Sted
    Hjemme
    Torget vurderinger
    3
    Det blir fort mye måling og greier med meterstokken når alt skal på plass. Er det ikke plass så ville jeg bestilt tilsvarende 4U som du nevner eller ett til kabinett av typen du har om det er mulig å få til..?

    SIT2 og Malmin er en råflott plan B.. ;) Selv synest jeg klasse A gjerne er best i mellomtone registeret. Kanskje klasse D i bunn og topp og klasse A i midt..?? bare et innspill :)
    Du får det uansett morro med å teste! :)

    Bestill et kontainerskip med alle FW amper så de kan gå på rundgang og bli testet av alle her inne!! :)


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.922
    Antall liker
    10.796
    Torget vurderinger
    10
    Noen som vet hvordan man får tak i ekstra kabelgarnityr og kabelsko til AMS0100 og AMS1000 hvis det skulle være behov for det?


    coaslip

    Fersking
    Ble medlem
    07.01.2008
    Innlegg
    2
    Antall liker
    0
    Umm . jeg har altså 5 stk anaview moduler på vei, og tenkte å kjøre disse med 10 meter balansert signalkabel fra min MINIDSP 10x10HD. Forstår fint lite at dette med inngangs og utgangs motstand. Har jeg et problem ? Eventuelt må jeg kjøre 10 meter høyttalerkabel slik jeg gjør i dag....


    Snickers-is

    Bransjeaktør
    Ble medlem
    05.02.2004
    Innlegg
    18.378
    Antall liker
    16.577
    Sted
    Østfold
    Jeg tror ikke selve kabelen har så mye å si, men så vidt jeg vet har 10x10HD ganske høy utgangsimpedans. Husk også å sjekke at du ikke har den diskantdreperversjonen av 10x10 (den som sender ut en kraftig peak ved strømbrudd.)


    coaslip

    Fersking
    Ble medlem
    07.01.2008
    Innlegg
    2
    Antall liker
    0
    Hva vil det si at den har høy utgangsimpedans? Er det bra eller dårlig ? :| Kan desverre alt for lite om dette her. Og vil det hjelpe å sette på et høypassfilter på diskanten for å redde den fra killer-peaken ? :)


    steinost

    Æresmedlem
    Ble medlem
    22.01.2004
    Innlegg
    11.473
    Antall liker
    8.684
    Sted
    Lillestrøm
    Torget vurderinger
    2
    Sett på en kondensator av ok kvalitet på diskanten som kutter under der du skal dele.
    Da er du jo sikret.


    Mirage

    Hi-Fi entusiast
    Ble medlem
    13.07.2012
    Innlegg
    103
    Antall liker
    79
    Sett på en kondensator av ok kvalitet på diskanten som kutter under der du skal dele.
    Da er du jo sikret.
    Jeg gjorde dette på bånddiskanter på et selvbygg, hjalp ikke litt engang. Har 4 stk Fountek liggende, der båndet er et slips, hvis noen er interessert.
    Jævla Minidsp.
    Dette var med en gammel 10x10HD.
    Minidsp påstår dette er ordnet opp i, men den nye 2x4HD jeg kjøpte for noen måneder siden har akkurat samme problemet.
    "Løsningen" er et strømfilter/UPS, som holder spenningen på Minidsp'en til forsterkerne er tappet, ved strømbrudd.


    steinost

    Æresmedlem
    Ble medlem
    22.01.2004
    Innlegg
    11.473
    Antall liker
    8.684
    Sted
    Lillestrøm
    Torget vurderinger
    2
    Har lurt på om jeg skal sette en UPS på pc, da rekker jeg å slå av amper hvis det skulle skje.
    Slår alltid av ampene når jeg ikke er der.


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.922
    Antall liker
    10.796
    Torget vurderinger
    10
    Skal bygge en 6-kanaler til en kompis som matche minidsp 4x10HD estetisk. Svart slim kabinett med hvit lysdiode foran og en enkel bryter bak.

    Kan jeg bruke en simpel vippebryter? Er den kraftig nok? Kan det være en 12 volt 15-20Ah bryter?


    Mirage

    Hi-Fi entusiast
    Ble medlem
    13.07.2012
    Innlegg
    103
    Antall liker
    79
    Bestill en nettbrønn med integrert sikring og 16A bryter:)

    EDIT: Ser at ALLE er 10A, enkleste da er vel å bygge inn et 20A minirele som bryteren bakpå styrer.


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.922
    Antall liker
    10.796
    Torget vurderinger
    10
    Bestill en nettbrønn med integrert sikring og 16A bryter:)

    EDIT: Ser at ALLE er 10A, enkleste da er vel å bygge inn et 20A minirele som bryteren bakpå styrer.

    Har det men lurte på å lage fast ledning. Mer solid.

    Er ikke 10A nok da?

    Og vil gjøre det enkelt


    Mirage

    Hi-Fi entusiast
    Ble medlem
    13.07.2012
    Innlegg
    103
    Antall liker
    79
    Avhengig av hvilke moduler du skal bruke, går ut fra det er AMS0100 da, isåfall holder 10A bryter i massevis:)
    EDIT nr 2: Bør uansett være en bryter beregnet for 230V.

    T

    tommykh

    Gjest

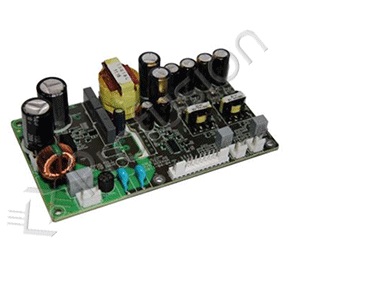

    Ifm at jeg nå har bestilt 2 stk Anaview AMS1000 moduler, kikker jeg etter tips og triks i denne tråden.
    Jeg har ikke balanserte utganger fra pre, vil dette gi noe problemer vs balansert tilkobling?
    Ref overstående, reint bortsett fra 6dB mindre gain.

    Er det noe spesielt jeg må tenke på ifm tilkobling av signal kabel/RCA hun?

    Du bare lager til med RCA plugger i kabinett.
    Signal jord og signal minus bare kobles sammen.

    Skal du ha hver modul i sitt eget kabinett?
    Jeg setter alt i et kabinett, det ble enklest foreløpig ;)

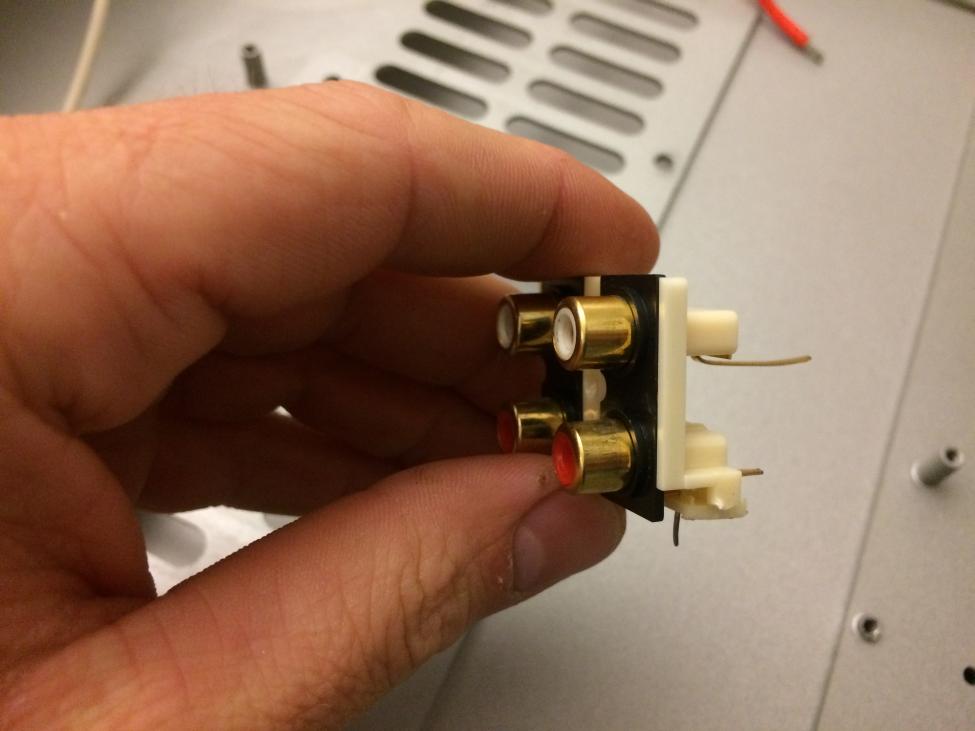

    Ribbet en Primare SPA21 i dag og tenker å bruke dette kabinettet. Her er opplegg for AC klart med bryter.
    Videre tenkte jeg å bruke RCA modulene, om det lar seg gjøre?

    Demonterte en modul fra hoved tilkoblings kortet for å se. Antar det lar seg bruke?










    Sist redigert:

    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    12.802
    Antall liker
    11.309
    Sted
    Hjemme
    Torget vurderinger
    3
    De der RCA går sikkert fint.
    Pass på så minus ikke er i kontakt med chassis!


    score

    Hi-Fi entusiast
    Ble medlem
    06.06.2007
    Innlegg
    169
    Antall liker
    90
    Sted
    Re
    Torget vurderinger
    3
    T

    tommykh

    Gjest
    Takk :D

    Modulen har en senter skrue, så den skrues fast til kabinettet slik det var originalt, ledere er isolert fra kabinett.

    Skjønte ikke helt hva du mente med " Signal jord og signal minus bare kobles sammen" kan du vise med skisse?

    T

    tommykh

    Gjest
    Om jeg forstod deg riktig skal da de jeg holder på her sammen kobles:





    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    12.802
    Antall liker
    11.309
    Sted
    Hjemme
    Torget vurderinger
    3
    XLR / Balansert inn har pluss, minus og jord.
    Når du skal kjøre RCA / ubalansert så kobles minus og jord sammen. Pluss er da senter i RCA pluggen.

    Så er det noe greier med jording generelt som kan være lurt, men jeg husker pokkern ikke akkurat nå....
    Alt står i manualen og her på hfs noen plasser.


    E.H.

    Overivrig entusiast
    Ble medlem
    04.07.2013
    Innlegg
    671
    Antall liker
    311
    Jord og Negativt signal fra forsterkermodulen kobles begge på jord på RCA koblingsmodulen din, positivt signal på senterpinnen.
    Om du skal gjøre som oks81 sier, men Hypex sier vel at dette er fyfy, de sier at man skal bare bruke jord eller negativt(husker ikke hvilken).
    Hva sier dokumentasjonen til Anaview modulen?

    T

    tommykh

    Gjest

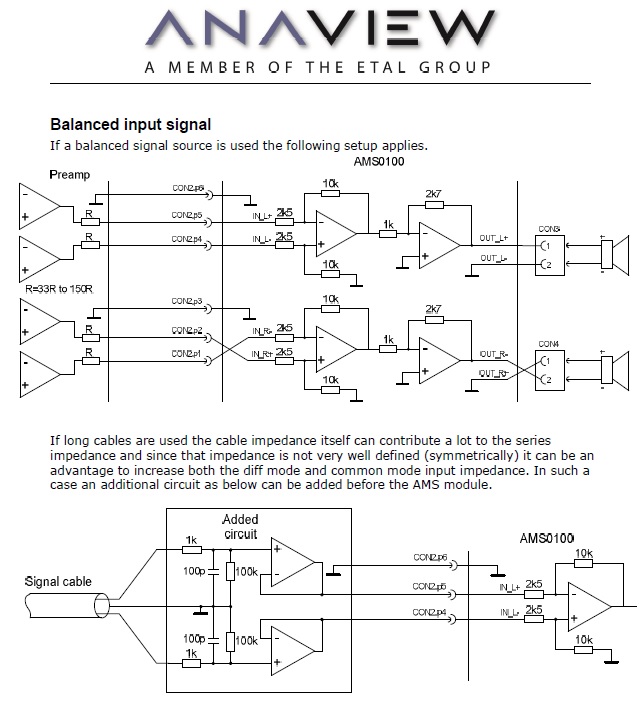

    Ref, den øverste tegning det refereres til, på siden før står følgende:

    "Below is shown a setup with an impedance balanced single ended source. This requires a
    balanced cable"

    RCA kabel kvalifiserer vel ikke her?
    Må innrømme dette er fremmed både faglitteraturen og tyding av koblingsskjema, så jeg er litt rådvill :)
    Vil det være bedre om jeg bruker xlr terminaler i stedet, for så å benytte RCA-XLR adapter? Mer arbeid og fordyrende.



    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    12.802
    Antall liker
    11.309
    Sted
    Hjemme
    Torget vurderinger
    3
    Det var slik adapter jeg hadde i bakhodet da jeg skreiv mitt første innlegg, for de pluggene kobler sammen minus og jord.
    Men nå er jeg jammen ikke sikker.

    Jeg ville brukt RCA siden du har det, så bare koble slik som skjema side 33.

    Jording som skal gå til XLR bare la stå åpen tenker jeg.

    T

    tommykh

    Gjest
    Jeg ser i denne

    http://www.hifisentralen.no/forumet...ere-etc/84502-spa-rsma-l-anaview-ams1000.html

    at det er fler enn meg som stusser litt på dette. Her ble XLR valgt :D
    Men det blir for enkelt å bare gi opp sånn med en gang.

    Jeg er ikke helt klok enda, i tillegg stusser jeg på om dette som står under koblings skjemaet på side 33 er noe jeg også må ta stilling til:

    "It is quite common to have a series resistance of 50ohm or more on the signal output so
    if the same resistance is placed in the opposite side of the signal of either sending or
    receiving side of the cable the CMRR rejection is intact."

    Takk for at du gidder å ta på deg los rollen her! ;)


    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    12.802
    Antall liker
    11.309
    Sted
    Hjemme
    Torget vurderinger
    3
    Om ikke noen svarer litt innimellom blir det jaggu kjedelig å være her inne ;)

    Åsså har du så feite fjøler så du må få god lyd i de! :)


    Les innlegg #8. Liliya har bygget mange av disse. Hans ord er riktige siden han har både bygget og testet.
    Innlegget til lilya tilsvarer det jeg sa først med koble sammen jord og cold/minus.
    Må bare gå ut i fra at det er riktig!

    Uansett, hadde en laget denne ampen med XLR, så kan en jo bare dytte på en slik plugg som over.
    Da er jo cold/minus og jord koblet sammen. Det må vel ampen greie!
    Logisk tankegang.. :)

    Har gitt mine innspill i div anaview tråder, men jeg sliter med å huske, er en stund siden nå... :)
