Forsterkere ANAVIEW forsterkere

[OB-BB]

Jan;
Á propos skomakerens barn - du kjenner historia?
BB



[Dåbbel J]

Jeg er historieløs. ....



[Joppe]

er det noen som har ams0100 og gidder å ta et par mål til meg? ser etter chassis.

i bruksannvisningen er denne postet.

alt i rødt har jeg regnet ut ved å bruke forholdene på tegningen, for de har ikke oppgitt maksimal lengde med molex'ene.

hvor mye vil den bygge ut på hver side pga disse pluggene med og uten kontaktene i? veldig dumt at connectorene ikke er montert opp, slik at den får en smalere formfaktor.

det jeg lurer på er disse 4 målene med og uten connector. den kontakten med mål #4 skal kanskje ikke brukes, eller?



[JoHoo]

Hutse: har desverre pakket mine moduler, men dette har du sikkert dunnet ut av

Her er en liten Amaview bygg for dummies:

Anaview AMS1000 amplifier build, a DIY Tutorial



[Hornlyd]

Jeg har hørt Anaview på OBBBs system før det var rattet skikkelig inn. Uansett så var ikke Altec 288 driverne i JMLC horna så hakkendes gale og det låt oppløst og fint. Med hånden på hjertet, dere som har hørt Anaview i gode hornsystemer. Låter det bra (nok)?



[Dåbbel J]

Hørt hos Johoo... dønn tyst... og låt bedre enn rørampene han hadde.
Har hørt dem kunn på minirakkers her hjemme. Og låter toraltsett bedre enn alt jeg har hatt.



[Hornlyd]

Er fristende å få laget en boks i Groundsound design med alle forsterkerne inni. Helt enkelt og ferdig med det.



[Næss]

Hadde litt uflaks når jeg koblet til nettkabel på den ene av de to AMS1000 i dag, denne ene sikringen røk på ene forsterkeren:

Så feilen er funnet, men hvorfor det skjedde er litt vanskeligere å si. Har bygget 2 stykker, og den andre spillte musikk. Sammenlignet hvordan de to var koblet, det er jo ikke så mange punkter, og de ser helt like ut. Ser heller ingen kortslutninger i den som feilet. Plugger virker til å være helt på stell, ingen "vakkel" noe sted. Kan det være tilfeldig tro?

Tips til hva det kan være, og ikke minst hvor jeg kan bestille ny? Finner ikke igjen denne sikringen hos farnell eller elfa. Eller om det finnes ett godt nok alternativ fra andre produsenter?

Ble mange spørsmål her nå, håper på litt hjelp så jeg kommer videre



[Næss]

Kanskje en av disse kan være ett fair alternativ?
https://www.elfaelektronikk.no/elfa3~no_no/elfa/init.do?item=33-067-84&toc=20419
https://www.elfaelektronikk.no/elfa3~no_no/elfa/init.do?item=33-162-64&toc=20419

(alternativt så bestiller jeg en liten håndfull av den som er fra samme produsent i morgen tidlig, og sender ett spm til Anaview i samme slengen )



[Antonsen]

Er det den fysiske størrelsen som er vanskelig å finne? Kan sjekke hva vi har på jobb i morgen, hvis du har noen mål ;-)



[Næss]

Er det den fysiske størrelsen som er vanskelig å finne? Kan sjekke hva vi har på jobb i morgen, hvis du har noen mål ;-)

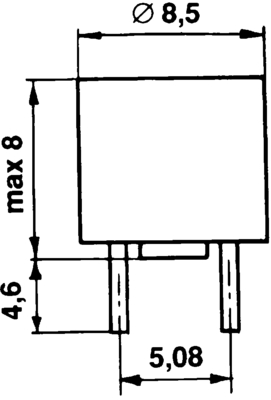

Jeg sjekket, og ifm størrelse så er det just presis samme som den ene jeg linket til:

https://www.elfaelektronikk.no/elfa3~no_no/elfa/init.do?item=33-067-84&toc=20419

Det jeg var mest usikker på var litt rundt spec, bryteevne 35A istedenfor 15A, og om det kan få store konsekvenser. Ellers er det den eneste relevante forskjell jeg kunne se. Ikke sikkert det har noe å si? Ellers så stemmer det, 1,25A og 250V.

Nysjerrigheten er større en vettet noen ganger også, så jeg flyttet over sikringen fra den forsterkeren som virket, og da så det ut til at allt var ok (på den andre). Testet ikke med å spille musikk, men sjekket på to andre måter. Visuellt... ingen flash når jeg satte i nettkabelen, og tok sikringen ut å sjekket at den fremdeles var hel. Misstenker at det kan ha vært litt tilfeldig dette her.



[Joppe]

si gjerne fra hva du finner ut, kunne vært greit å ha et knippe slike i bakhånd.



[Næss]

si gjerne fra hva du finner ut, kunne vært greit å ha et knippe slike i bakhånd.

Har tatt litt tid med meg her, men disse sikringene https://www.elfadistrelec.no/no/radialsikring-25-fast-blow-370-tr5-littelfuse-37011250410/p/13306784 fungerer fint. Har stått og spillt ett par timer nå ihvertfall



[ee]

Hei folkens! Jeg har for tiden en arbeidsledig AMS0100 modul, den andre er koblet til mine to BMS4538. Hvordan brokoble dette sånn at det blir en AMS0100 til hver BMS? Må jeg ha spesial kabler til dette? signal kommer forresten fra en DLCP



[JoHoo]

Niks, du trenger ingen spesialkabler.

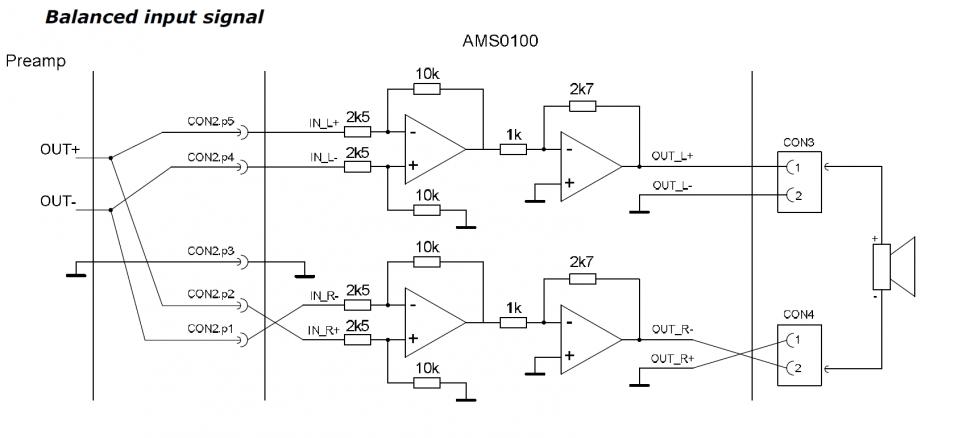

Du kobler bare sammen som illustrert her:

Forklart i ord: Con2 er den lange kabeldingsen med et utall snorer. Posisjon 1 og 4 loddes på kald (negativt på xlr inn), posisjon 2 og 5 kobles sammen på varm (positiv på xlr inn). Jord som er posisjon 3 kobles til skjerm på xlr. Con 3 og con 4 er H og V ut til höyttalere. Her benytter du kun posisjon 1 på Con 3 (venstre kanal) og posisjon 2 på höyre kanal.

Du kan så velge om du skal kjöre de på felles AC i samme kabinett eller i hvert sitt kabinett.

Men hva i svingende skal du med så mye krutt til 4538??? Skulle være mer enn nok med en modul for deg som bor i bygård ???

Con



[gut_man]

Jeg har også bestilt fullt Anaview oppsett til mine aktive ht. ALC1000 (mono) x 2 til å drive basstårn, AMS1000 (stereo) x 1 til midbasser og to AMS0100 (stereo) til hhv mellomtone og diskantseksjon. Kan jeg koble dette opp balansert uten å doble antall moduler? Er også på jakt etter pene kabinetter som kan huse modulene. De er jo ikke så store, men klarer jeg å tyne alle inn i ett kabinett?



[Snickers-is]

Det er balansert inngang direkte på alle disse modulene.



[ee]

Hei Johoo! Godt du er her for å hjelpe oss stakkarer som ikke klarer å koble opp et par "ferdi fra fabrikk" moduler engang. Skjønner nå at jeg må lodde om for å bytte fra SE til BTL.

Er nok bare nysgjerrig på hva dobling av watt ville gjort med toppen, ikke det at jeg trenger det sånn sett. Men har da hus og burde nok kunne tålt skarve 50 watt, mener å huske du fyrte opp både en og to AMS1000 på toppene dine?

Takk for finfin beskrivelse! men spørs om ikke den arbeidsledige AMS ´n min får ligge å vente på bedre tider, i og med at oppsettet bare er midlertidig, men det er det vel for alle...



[JoHoo]

ja jeg innrømmer at det låt tøffere med AMS1000 i forhold til 0100. Mer sprettent, men kan være noe med gainstrukturen.
Fortell gjerne hva du brygger om dagen?



[ee]

Jeg har jo OOOOmsider fått mine 4XTD15h opp i ei fjøl sammen med EZ 208 og BMS4538 på toppen. Anaview oppe og Crown på resten. Må si det ble mye mer fylde når jeg fikk Crown inn i bunn og mellomtone. om det er 10- dobling av watt, konstruksjon eller gain som gjorde utslaget er jo vanskelig å si ja, vurderer jo en AMS1000 jeg og bare for å teste. kan vel ikke bli så galt det heller..



[8x12_TOM]

Lurer på om ikke jeg skal gå for fire ALC1000 til mine subber Går det greit med med dette oppsettet? To forsterkere på hver side som hver driver to elementer.



[Leikis Lyd]

Er det kanskje noen som har non AMS 1000 og eller AMS 100 til overs ?
Kanskje dette kan være gruppekjøp varer ?



[gut_man]

Kan noen hjelpe meg med å linke til en rimelig og grei nettbrønn med av/på bryter som kan brukes til Anaview prosjektet mitt? Har forkastet tanken om av/på bryter på fronten og går for at ampen stort sett står på 24/7. Bruker dere varianter med nettfilter integrert i nettbrønn? Og så lurer jeg på om det kreves noen tiltak for å unngå popping i høyttalerne ved påslag? Eller er dette et ikke eksisterende problem med Anaview moduler?



[Leikis Lyd]

Er det nokk høyde med 8cm kabinett eller bør man opp på 12cm på AMS-1000 ? 2U eller 3U



[oen]

Kan noen hjelpe meg med å linke til en rimelig og grei nettbrønn med av/på bryter som kan brukes til Anaview prosjektet mitt? Har forkastet tanken om av/på bryter på fronten og går for at ampen stort sett står på 24/7. Bruker dere varianter med nettfilter integrert i nettbrønn? Og så lurer jeg på om det kreves noen tiltak for å unngå popping i høyttalerne ved påslag? Eller er dette et ikke eksisterende problem med Anaview moduler?

Elfa

Det blir ingen pop ved start og stop.



[gut_man]

Takker for info Oen! Hvordan kobler dere som har bygget med flere moduler strøm til bryteren? Skal jeg ha med faston kontakter og bruke kabelsko som dette for å kunne koble flere psu'er til samme kontakt?

Er det i så fall bare å skjøte på uten begrensninger? Som dere skjønner er jeg på dypt vann her..



[OB-BB]

gut_man;
I de neste kassene jeg får bygd/bygger - med fem moduler, kommer jeg til å bruke nødvendig antall av disse:
Nexa | WMR-1000 — för strömbrytare
- koblet til en fjernkontroll. Har brytere bak i dag og det er no' ordentlig herk.

Var det ikke disse vi tittet på, oen, da vi mekka mine luringer?

Dingsene kan også settes opp sekvensielt via mjukvara. Tror ikke at ampene drar mer startstrøm enn at det er uproblematisk å bruke klossene.

BB



[Hornlyd]

Jeg spurte Musical Innovation Roar om det var kurant å starte flere forsterkere med en fjernstyrt padde hvorpå han sa at det ikke var sunt. Husker ikke hvorfor men det var noe med at brytern inni hadde en beskyttelse av et eller annet slag. Vet at det er en liten klump? (Motstand?) på baksiden av nettbrytern i MI forsterkerne.

Kanskje en med elektro(nikk) bakgrunn kan "opplyse" oss her



[gut_man]

Fjernkontroll høres digg ut! Har jo programmerbar Philips Prestigo til Groundsound, men er redd det blir for komplisert for meg Dersom det ikke foreligger detaljert oppskrift..



[OB-BB]

Hans;
Det tror jeg ingen ting på - tipper at dette er fullscale-bull. Kan ikke skjønne logikken i det i det hele tatt så lenge strømmen ikke blir større enn dingsens kapasitet. På klasse-D-forsterkere snakker vi ikke om store lyttebanker.

I dag kjører jeg med Nexas fjernstyrte veggvorter og merker ingen forandringer av noe slag - bortsett fra at parketten ligger der ensom og at kneskålene ikke svir.

Den klompen er så liten ar den sikkert kan integreres i nettkabelen om man ikke vil ha den inni forsterkeren - innhyllinga blir ikke stort større enn de boksene med Wunderbaum som de ekte audiofile har på alle kablene sine.

Noe som har mer kunnskap om dette enn oss multisynserne - Odd, er du der?

BB



[oen]

Skal du koble sammen mange ledninger bør du bruke noe slik og kabelsko.

Elfa

Takker for info Oen! Hvordan kobler dere som har bygget med flere moduler strøm til bryteren? Skal jeg ha med faston kontakter og bruke kabelsko som dette for å kunne koble flere psu'er til samme kontakt?
Vis vedlegget 359817
Er det i så fall bare å skjøte på uten begrensninger? Som dere skjønner er jeg på dypt vann her..



[oen]

Jo, husker vi så på de.

gut_man;
I de neste kassene jeg får bygd/bygger - med fem moduler, kommer jeg til å bruke nødvendig antall av disse:
Nexa | WMR-1000 — för strömbrytare
- koblet til en fjernkontroll. Har brytere bak i dag og det er no' ordentlig herk.

Var det ikke disse vi tittet på, oen, da vi mekka mine luringer?

Dingsene kan også settes opp sekvensielt via mjukvara. Tror ikke at ampene drar mer startstrøm enn at det er uproblematisk å bruke klossene.

BB



[OB-BB]

Gutty;
Naboen har vis meg på PC-en hvordan han programmerer hele kåken derfra. Lett som sot i hose - skal få en innføring i tilfelle rottefelle...
Man trenger heller ikke PC for å bruke disse, men jeg tror man legger inn tidsforsinkelsen i mjukvaran.
I alle fall så snakker vi om en liten hvit fjernkontroll med ni-ti knapper - halvparten for av og andre for på. Og en enslig når hele anlegget skal av.
BB



[gut_man]

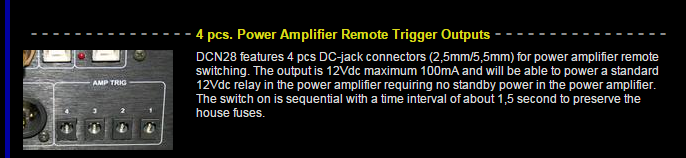

Når vi snakker om fjernkontroll, så kommer jeg plutselig på at Groundsound jo har innebygget mulighet for 12V trigger styring av 4 effekttrinn:

Er det vanskelig å få til i et DIY prosjekt tror dere?



[Cyber]

Handler dere moduler på Profusion PLC?



[Hornlyd]

Dette kan jeg for lite om men det ser ut som om det er grei skuring:

http://www.anaview.com/sites/default/files/PDS AMS0100-K.pdf

Se kobling nr 13



[oen]

Alt er mulig, men....

Skal du starte det derfra kan du bruke 12 volt releer i forsterkeren som kobler til strømen.

EDIT
Det er mulig plugg nr. 13 kan brukes.



[Joppe]

Handler dere moduler på Profusion PLC?

ja



[gut_man]

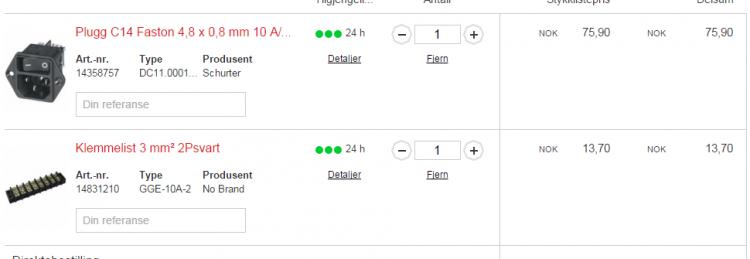

Har lagt følgende i handlekurven i ELFA webshop:

Kunne veldig godt tenkt meg å hatt triggerstyring også. Selger ELFA 12v releer som kan brukes i prosjektet?



[gut_man]

Forstår jeg det rett hvis plugg nr. 13 skal kunne kobles rett til en chassis-kontakt der jeg kan plugge kabel som går til triggerstyringen i Groundsound uten noe mer hokus pokus og releer?

Alt er mulig, men....

Skal du starte det derfra kan du bruke 12 volt releer i forsterkeren som kobler til strømen.

EDIT
Det er mulig plugg nr. 13 kan brukes.
