    Hei :)
    Lyd igjennom nå , vel ?
    Mvh.
    Johnny
    Huff nei, kun testet tomgang etc. Så brukt mye tid ute ifbm avløp, ny septikktank og overløpstank m/pumpe inkl. styresytsem. Samstundes fått inn ny vannledning, el.kabler for pumpe og fibertrekkerør. Mao så har audio biten vært litt på hold.
    Mekket ihop ein belasningsmotstand på kjøleprofil i kveld for å ha under belastningstest av forsterkeren før ein setter lyd på den. Greit å vite hvor mye ein får ut av den :rolleyes:


    Torvbakkane

    Hi-Fi entusiast
    Ble medlem
    17.01.2019
    Innlegg
    103
    Antall liker
    63
    Sted
    Alver
    Planlegg test av forsterkerer...

    Bør no ikkje væra så vanskeleg, men vil gjerne ha på plass ein volumekontroll, kanskje ein enkel passiv no under testen. Har enten mobil som lydkilde eller CD/DVD med RCA utgang. Men først var tenkt fra lydgen. til amp mot bel.motstander - kina motstand, er 8Ω og det står 200W, men om det holder mål vil sikkert tida vise :p.

    Men ka anbefaler dere som typisk verdi til ein passiv volume kontroll?
    - 22kΩ / 47kΩ / 100kΩ....

    Alternativt gjer eg klar den gamle PreAmpen eg har, må kobla opp PSU inn til den (da den er lagt i eksternt kabinett) og nokre andre kabler da PCB har vært ute ifbm ombygging av PSU.

    I same slengen skal eg test denne gamle traveren som berre har fått nytt kabinett og glattekondiser, er bygget i 1980 tida, utgangene er Maplin konstruksjon for dei som husker den, den er basert på Hitachi 2SK134/2SJ49. Var mangen som på den tida brukte den serien i Mosfet forsterkerer.

    Sist redigert:

    Torvbakkane

    Hi-Fi entusiast
    Ble medlem
    17.01.2019
    Innlegg
    103
    Antall liker
    63
    Sted
    Alver
    Alternativ Pre-NoAmp :cool:

    Ja ikkje lett. vil ta litt tid med HF Pre-Amp'en, så alternativet var ei passiv løysing, fann da eit pot. Er av fabrikat NOBLE, har nok hatt da ei stund, var originalen for HF pre-amp'en, men dar blei Penny & Giles pot brukt den gang.

    Dette er da kun på 10kΩ, men no får da holde. Hadde ei aluboks på lur, så er i gang med loddebolten no :rolleyes:
    Ja humøret stig ofte når varmen strøymer frå loddebolten :)



    Og fyller opp håla for framtidige idear, kven veit ka som skjær i morgo....

    Og så var boksen klar :cool:

    Har to inngangar på boksen, så ein kan ha lett tilgang på to lydkjelder under ein eventuell test :)

    Sist redigert:

    Torvbakkane

    Hi-Fi entusiast
    Ble medlem
    17.01.2019
    Innlegg
    103
    Antall liker
    63
    Sted
    Alver
    Belastningsmotstand, 8Ω/200W... :rolleyes:

    Då skal ein vera klar for å byrja på ein kanal, men kanskje best å ta det i morgon... Resultata kjem her etter kvart... :p


    Ine123

    Hi-Fi freak
    Ble medlem
    20.09.2013
    Innlegg
    1.930
    Antall liker
    2.384
    Sted
    Halden
    Hei :)
    Ser at du er meget godt forberedt, og at du tar det pent og rolig. Et ordtak: "Hastverk er lastverk" ;). Med de forberedelse du har gjort klart for testing, så vil nok denne ampen fungere helt fint. Du har jo allerede sjekket bias og Dc-offset, så da blir det nok lyd også :). Har du en tonegenerator og et oscilloskop for testing også ?
    Legger ellers merke til at du har flere Fluke multimetere enn annen kan drømme om !

    Mvh.
    Johnny


    Torvbakkane

    Hi-Fi entusiast
    Ble medlem
    17.01.2019
    Innlegg
    103
    Antall liker
    63
    Sted
    Alver
    Hei :)
    Ser at du er meget godt forberedt, og at du tar det pent og rolig. Et ordtak: "Hastverk er lastverk" ;). Med de forberedelse du har gjort klart for testing, så vil nok denne ampen fungere helt fint. Du har jo allerede sjekket bias og Dc-offset, så da blir det nok lyd også :). Har du en tonegenerator og et oscilloskop for testing også ?
    Legger ellers merke til at du har flere Fluke multimetere enn annen kan drømme om !

    Mvh.
    Johnny
    Hei Johnny,
    Eg hadde eit raid her i fjor på diverse auksjoner og handlet Fluke instrumenter, Scopmeteret har eg hatt fra det kom, dreiv som sjølvstendig da og var greit å ha i jobb. Er eit 20MHz og bør holde.
    Men svakheten nå er vel i grunn ein signalgenerator, må innrømme har brukt mye tid på andre ting så det har blitt nedprioritert (egentlig litt glemsel), så fann ein nødløsning, ein app til mobilen som kjører 1-20000Hz og nivå 0db ned til -24db. Om det holder står nå igjen å sjå....
    Hvis det ikkje går bra så må ein sjå ka Elfa har, for auksjoner nå vil ta for lang tid, spesielt med Corana problematikken.
    Det har eg nå fått merket til gangs med at har handlet ein liten DAC eg vil prøve fra PC'n fra Audiophono i Frankrike, den er sendt drefra for 14 dager siden og ser ut som den ligger på flyplassen (hos transportsellskapet til Norge). Så det er berre å vente på det, men har funnet fram ein liten DVD spiller som har RCA utganger (er blitt ein skjeldenhet virker det som, alt er HDMI i dag....
    Jaja eg er så godt forberett som eg trur eg kan være, mobilappen er allerede testen på den MOSFET-forsterkeren eg har bygget opp i nytt kabinett og der virket den greit med Pre-noAmp boksen og det hele :cool:
    Som du skjønner koser eg meg litt med dette, gidder ikkje å stresse. Var vel meir stresset i påskehelge pga ein avskilningvedtak som kom på min bil etter teknisk kontroll, men på tirsdagen fikk ein nå ordnet det også, og lærte det at Vegvesenet (AltInn) og Biltilsynet er to forskjellige ting :rolleyes: Så ein lærer så lenge ein lever :)

    Mvh Helge


    Torvbakkane

    Hi-Fi entusiast
    Ble medlem
    17.01.2019
    Innlegg
    103
    Antall liker
    63
    Sted
    Alver
    Lite fremgang i den siste tida da det har blit ein del steinarbeid, reparer gamle steingrøfter som ligger 1,5m under bakken, trur det blei bra så da er det tid for å tenke litt Audio igjen, fekk ett nytt leiketøy i dag, ein Mini DAC for å heng på PC'n. Min første handlet fra Audiophonics i Frankrike...
    Er ein Toppings D10 USB DAC som vist på bilde:

    Dette er min første DAC, men allereide har ein posetive tanker om denne litle tassen. Fann så ein ny audio-generator til min MAC til nkr.55,- på ApsStore, er fra ett softvare hus og den heiter "AudioTest". Har prøvd ein på min mobil, men den ble for enkel og leverte svakt signal og problem med en del interface.
    Men denne AudioTest virker ålreit så langt :)


    I dag er den gamle MOSFET'n som har fått prøvd seg på ett sett "Mission 783", men håper nå å gi litt gass for klasse A'n i morra, få litt meir liv i ALEPH 5'n. Men først legge inn ein ekstra kurs til elektronikk verkstedet (kaldt rothuset), ein 230V 16A for at Variacer etc skal bli akseptert oppstartet på nettet :rolleyes:

    Sist redigert:

    Torvbakkane

    Hi-Fi entusiast
    Ble medlem
    17.01.2019
    Innlegg
    103
    Antall liker
    63
    Sted
    Alver

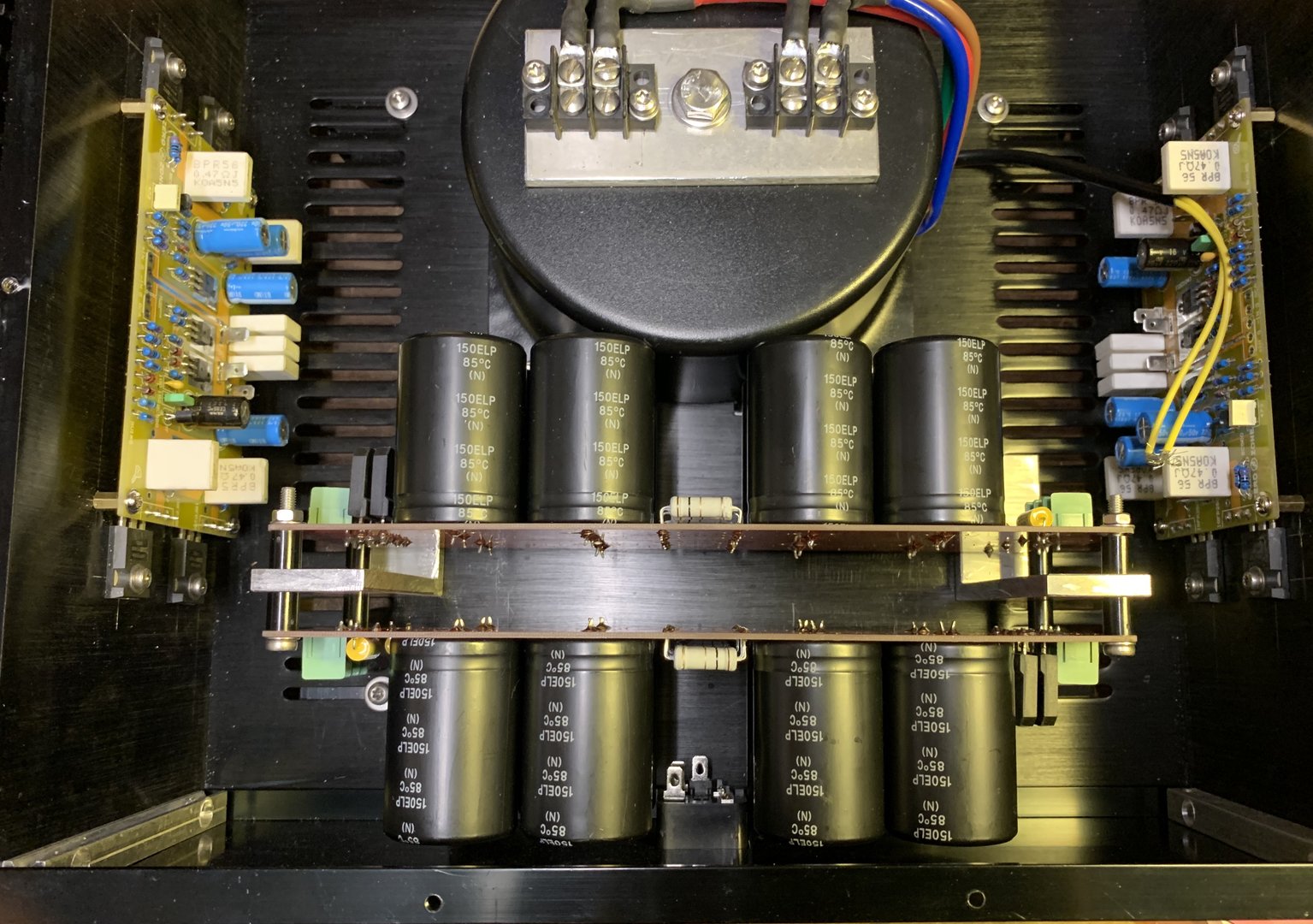

    ALEPH 5 & Maplin MOSFET

    Da har det vært lyd i gamle Maplin MOSFET'n, etter testing så viser det litt forskell på de to kanalene.
    Gir uteffekt før klipping på henholdsvis 60 og 87 Watt ved input 0,7 og 0,8V.
    Men de gamle utgangene spiller ellers greit uten unormal støy.

    Så var det Aleph 5'n, det blei det litt skuff nå i starten, kanskje ikkje alltid bra å handle ferdig (shortcut...),
    for ved 2V input gir det kun ca 47,5W ut og ingen klipping, det siste er nå bra da :confused:


    Får sjekke andre kanalen om den er like snål i dag.... :rolleyes:

    Konklusjon, ikkje alt går snorrett, litt krinkelkroker kan oppstå på vegen i mål - men lyd skal det bli :cool:

    /Helge


    Torvbakkane

    Hi-Fi entusiast
    Ble medlem
    17.01.2019
    Innlegg
    103
    Antall liker
    63
    Sted
    Alver

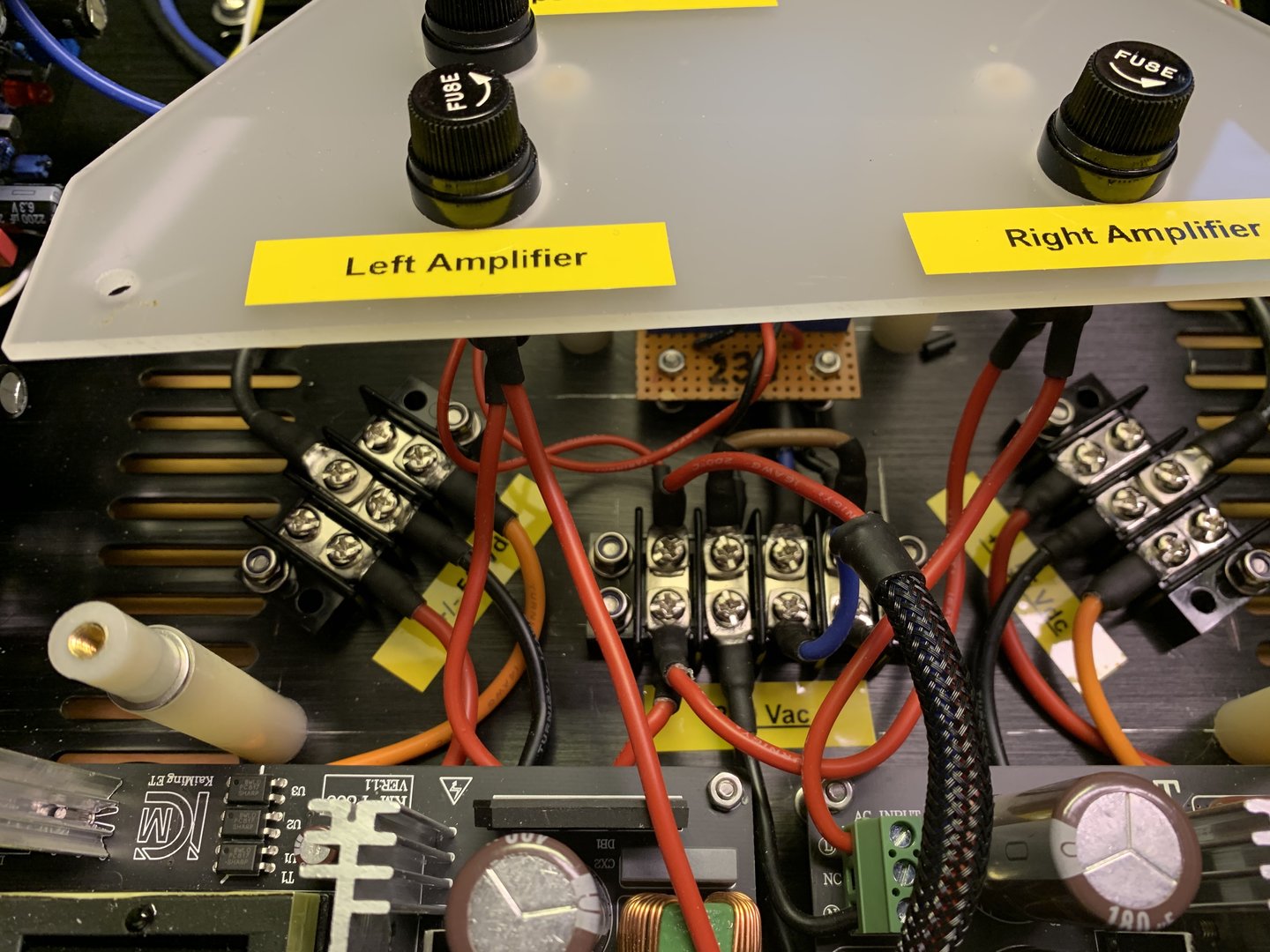

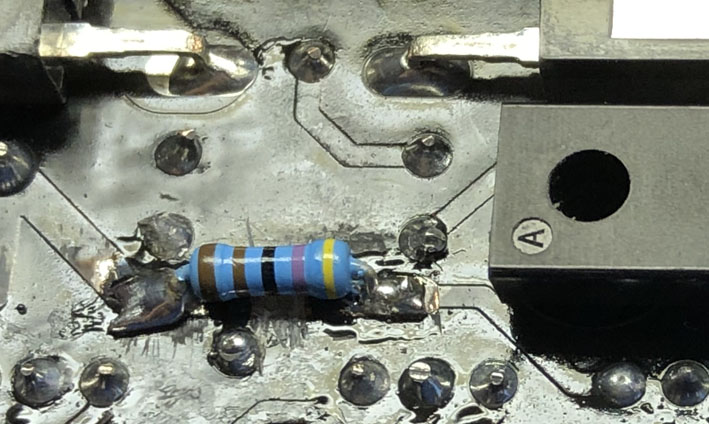

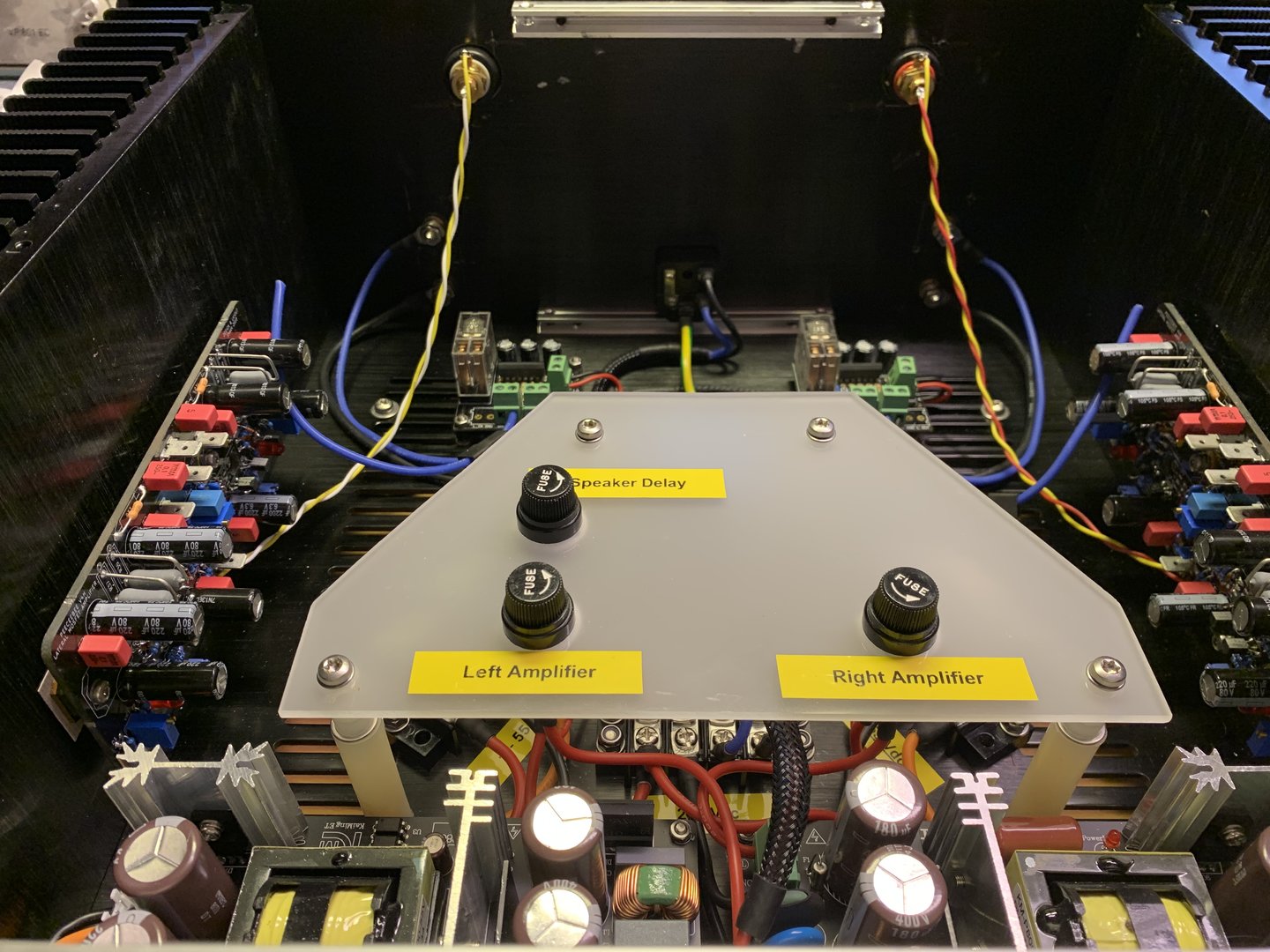

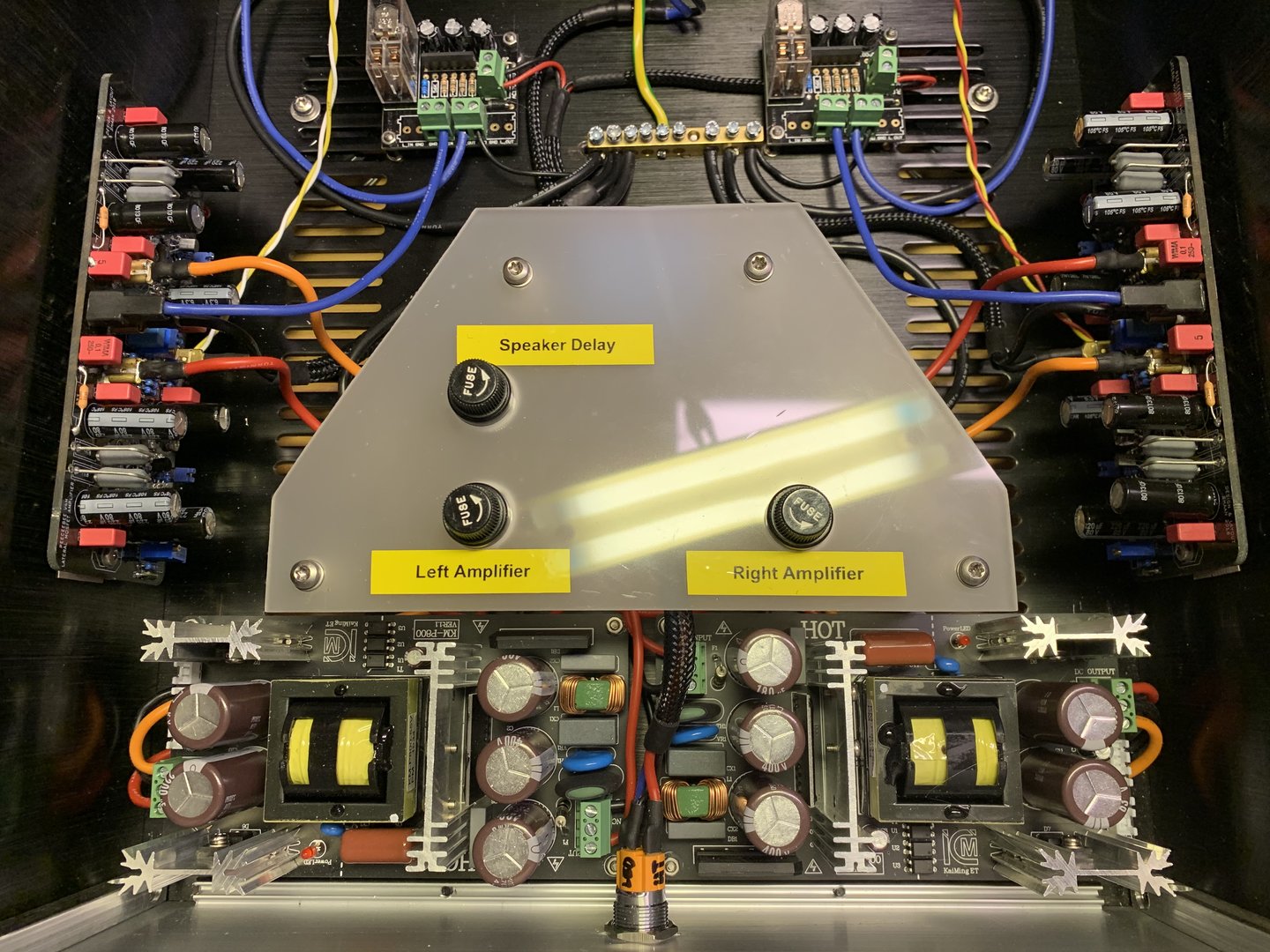

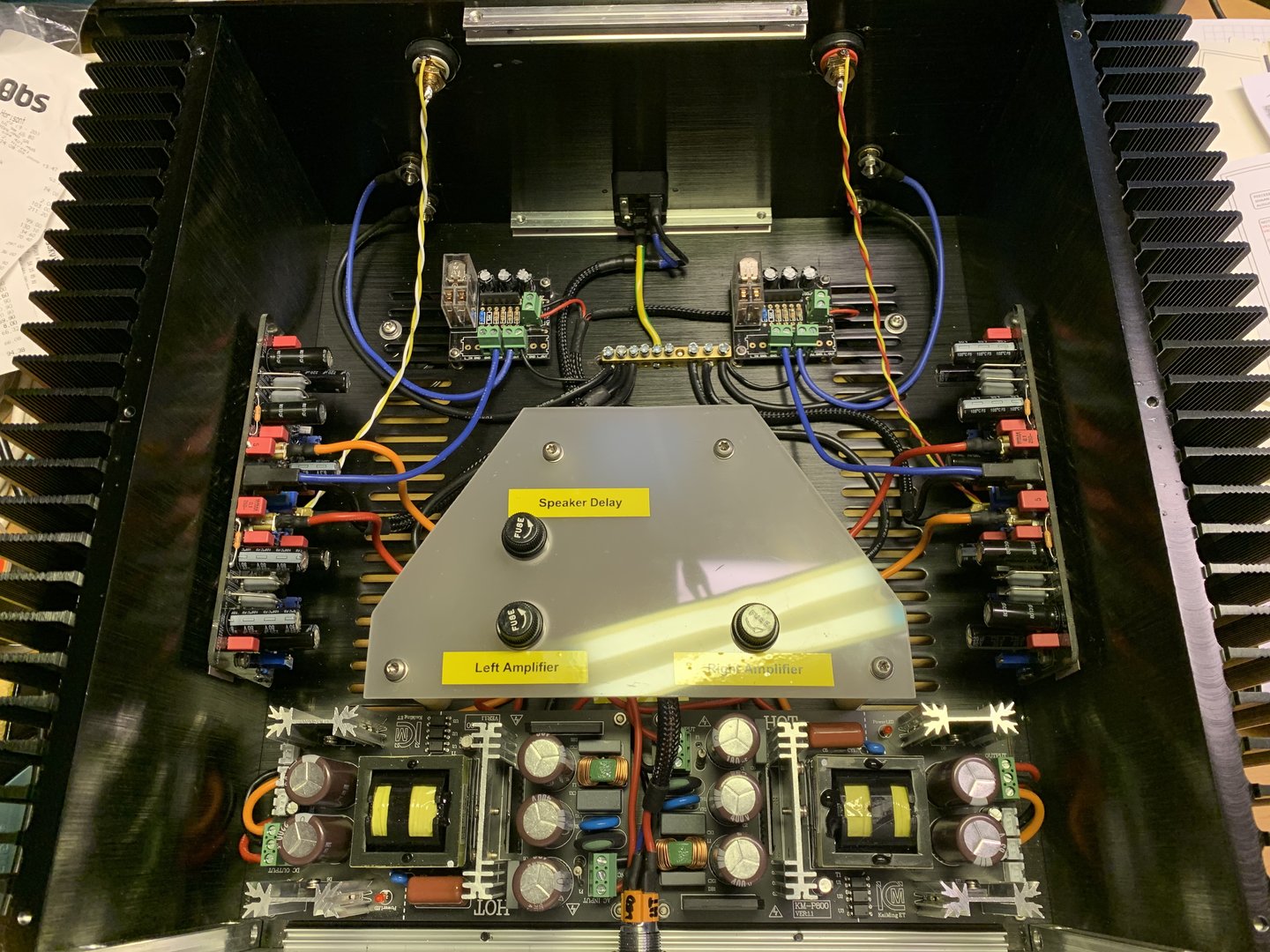

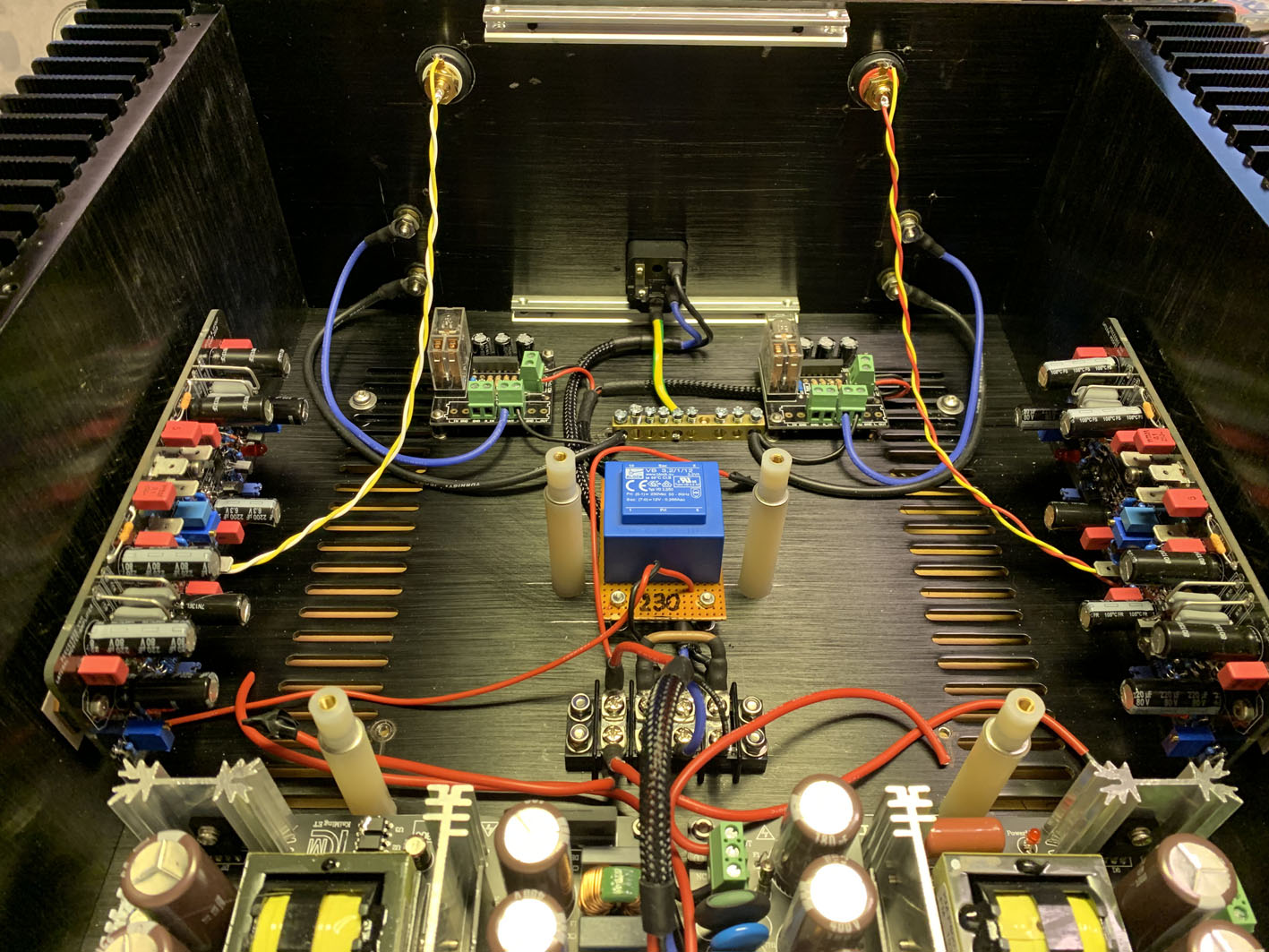

    ALEPH 5 Class A forsterker og Maplin Mosfet AB forsterker:


    Etter testing med lydgenerator og scopmeter og sett at det ser greit ut ble det inn på stua og sette opp for lydtest, men klokka tikker og noen vil vist sove så den store testen blir i morgon. Nå har eg berre spilt litt og målt temperaturer på kabinettet og kjøleplater.
    Etter en time ++ viser tempen oppe på kabinettet 46°C og på kjøleplatene ligger det på 58-60°C, og det bør være innafor...


    Så da er det bare å fortsette å spille, men trur fortsettelsen på spillinga blir i morgen. Nå får den berre stå der å varme stua :cool:

    Men ikke gull alt som glimer, noe sliter ein med fortsatt og det er den passive volume-kontrollen som da ikkje har noen form for fortserkning, har ett linje trinn som er kalibrert til +6dB, trur eg får sette det sammen på lab-vis og få litt meir lyd ut av boksen, for nå får eg maks 47W i 8Ω, og litt meir bør den kunna gi denna boksen :rolleyes:

    Men så langt var det rein og fin lyd, men lite med maks lyd... :p
    Avspelinga forgjekk nå på Misson 783 som er 8Ω høgtalarar :)


    Torvbakkane

    Hi-Fi entusiast
    Ble medlem
    17.01.2019
    Innlegg
    103
    Antall liker
    63
    Sted
    Alver
    Da er to kabinett for Pre-Amplifier på gang, det er kabinett for den gamle High Fidelity Pre-Amp'en fra 1980 og en enkel sak fra N.L.Elektronikk, DK. Det gjelder NLE11 & NLE12. Så får vi sjå ka eg klarer å få i havn først :p


    Da er bakplatene til begge kabinett på gang, bakerst kabinettet for HF PreAmp.


    Kabinett for NLE PreAmp'en. Det er satt inn mange RCA kontakter, men tenker bruk av kabinettet fram i tid :rolleyes:
    Så har eg ein shuntreg som ein vil prøve som strømtilførsel for NLE PreAmp'en.

    Så får vi tru ein får meir trykk til Aleph 5 forsterkeren med ein av desse to forforsterkerene :cool:


    Torvbakkane

    Hi-Fi entusiast
    Ble medlem
    17.01.2019
    Innlegg
    103
    Antall liker
    63
    Sted
    Alver
    Funnet annet kabinett for NLE PreAmplifier (NLE11 & NLE12) fra N.L.Elektronikk i DK.

    Er ett kabinett som har delvis ferdig oppboret, har fire innganger til inngangsvelger, og posisjon for volume. Og har god plass for intern PSU.



    Men ett spørsmål har eg, og kanskje noen kan gi eit greit tips :p
    - ønsker ein relestyrt inngangsvelger, som styres med velgerswitch'en ein har nå!

    Alternativt hvilke releer bør brukes på ein relestyrt inngangsvelger?

    Så må RCA kontakter for utgang lages til, og koble PSU etc.
    PSU'n som eg har valgt å bruke er ein enkel shutregulator, ukjent opphav, men vil prøve den her.


    Ine123

    Hi-Fi freak
    Ble medlem
    20.09.2013
    Innlegg
    1.930
    Antall liker
    2.384
    Sted
    Halden
    Hei :)
    Det finnes drøssevis av alternativer på e-bay ang. en slik relestyrt inngangsvelger. Men, spar den dyre og doble Elma switchen til noe annet.
    Du trenger bare en enkel switch, som gjerne følger med et slikt kit.
    Mvh.
    Johnny


    Torvbakkane

    Hi-Fi entusiast
    Ble medlem
    17.01.2019
    Innlegg
    103
    Antall liker
    63
    Sted
    Alver
    Hei :)
    Det finnes drøssevis av alternativer på e-bay ang. en slik relestyrt inngangsvelger. Men, spar den dyre og doble Elma switchen til noe annet.
    Du trenger bare en enkel switch, som gjerne følger med et slikt kit.
    Mvh.
    Johnny
    Takk Johnny,

    Ja det var meininga å spare den switch, var mest som illustrasjon :rolleyes:
    Releswitch vil eg som sagt ha for å sleppe lange skjermede ledninger gjennom kabinettet fra alle inngangene :)

    Ellers har du noe forholde til releer av Panasonic eller OMRON fabrikat, ser Elfa har bra utvalg av begge fabrikatene.


    Ine123

    Hi-Fi freak
    Ble medlem
    20.09.2013
    Innlegg
    1.930
    Antall liker
    2.384
    Sted
    Halden
    Hei :)
    Har brukt Panasonic og TE Connectivity / Axicom en del. Omron er sikkert bra de også. Har egentlig ingen favoritt, da ingen av de jeg har brukt, har sviktet.
    Mvh.
    Johnny


    Ine123

    Hi-Fi freak
    Ble medlem
    20.09.2013
    Innlegg
    1.930
    Antall liker
    2.384
    Sted
    Halden
    Hei :)
    Du kan jo køpe en slik, eller lign: https://www.ebay.com/itm/Audio-Input-signal-Selector-Relay-Board-Signal-switching-amplifier-board/123899693344?hash=item1cd8ff4920:g:KmMAAOSw-Pddc7bIhttps://www.ebay.com/itm/Audio-Input-signal-Selector-Relay-Board-Signal-switching-amplifier-board/123899693344?hash=item1cd8ff4920:g:KmMAAOSw-Pddc7bI. Den har on board regulator til drift av relene også. Så lodder du bare av phonokontaktene på kortet, og bruker ledninger opp til de du alerede har montert på bakplaten. Legg også merke til at den har fire lysdioder, som indikerer valgt inngang :). Synes jeg ser slike indikatorhull på frontplaten din ?



    Mvh.
    Johnny

    Sist redigert:

    Aurora

    Hi-Fi freak
    Ble medlem
    04.06.2004
    Innlegg
    7.574
    Antall liker
    3.703
    Sted
    Ytterst i havgapet...
    Om du skal mekke sjøl, så er Omrons G5V serie releer i DIL footprint svært pålitelige. De har krysslagte kontakter og er tette, og dekker et stort omfang av signalstrømmer.. jeg har brukt en god del av de uten problemer. her feks https://www.elfadistrelec.no/no/sig...os=56&origPos=151&origPageSize=100&track=true
    Det finnes en rekke fabrikater med samme footprint.....
    Om du ikke vil ha byggesett, så trengs det egentlig bare en bit veroboard, en switch og nødvendig antall releer....og kontakter, selvsagt..


    Ine123

    Hi-Fi freak
    Ble medlem
    20.09.2013
    Innlegg
    1.930
    Antall liker
    2.384
    Sted
    Halden
    så trengs det egentlig bare en bit veroboard,
    Nei, nei, nei :eek: Ikke no jalla nå ;)
    Kjøp et kit, og bytt heller ut rele'er med what ever you fancy!
    Mvh.
    Johnny


    Torvbakkane

    Hi-Fi entusiast
    Ble medlem
    17.01.2019
    Innlegg
    103
    Antall liker
    63
    Sted
    Alver
    Hei, takker for tips både fra Aurora og Johnny, det er ofte hva skal ein søke på som må til - vi tenker "Switch" og så bør "Selector" brukes ;)

    Jaja, da har eg søkt litt i tillegg, og fann at Jims Audio i HongKong har noen inngangsvelgere, og denne her under virker OK:
    stereo audio channel input selector board kit, with 12Vdc supply .jpg


    Så spørs det hvordan forsendelses tid er nå i disse korona tider, har hatt pakker som har tatt over 14 dager ekstra og har ein fra utenfor HK som etterkvart er 1 mnd forsinket, får gi den litt tid til.
    Men tidligere har det virket som små forsendelser fra HK går raskt, det raskeste eg der har fått er ca fire dager. Men da klaffer alt, og lite toll & tull her på bjærget :)


    Torvbakkane

    Hi-Fi entusiast
    Ble medlem
    17.01.2019
    Innlegg
    103
    Antall liker
    63
    Sted
    Alver
    Hei :)
    Se der ja, den blir jo perfekt !
    Ja eg føler det får holde til dette prosjektet,
    der vil nok bli aktuelt med remote til seinere prosjekter vil eg anta, spesielt når det blir meir kav med å dra seg opp av godstolen :rolleyes:


    Torvbakkane

    Hi-Fi entusiast
    Ble medlem
    17.01.2019
    Innlegg
    103
    Antall liker
    63
    Sted
    Alver
    Helt utrolig hva som kan bygges med vero....:cool: - og wire wrap, - bare hold fuglene ute....
    Ja det har du heilt rett i, har bygget mye med Vero-board i tidens løp, på bl.annety tidligere vist Maplin Mosfet er høytaler DC/delay kontrol laget på Vero, er ein kopi av Tanberg løsning fra TR2085MkII og TIA3012.
    Også brukt en del Vero ifbm prototyper innenfor undervannsteknologi som ein har vert involvert i ein del gjennom tida, tok for lang tid å få ting produsert som ofte var "one of the kind..."

    Men her under er ein clone av Maplin Mosfet som egentlig er kopi av Hitachi design for Mosfet 2SK133/2SJ48 (alt. 2SK134/2SJ49), som er laget på Verobord og singel trafo, fungerer fortsatt. 230 tilførsel skal modifiseres. Men den er blitt kompakt, husker hadde ein del problem med jordstøy i oppstarten av den, ble bygget på 80-tallet ;)


    Verobord mellom utgangs-modfetene er utgangskortet,
    nede i bilde kontroller kort for DC/delay på denne kanalen,
    og HT-relet omtrent midt i bilde.

    2020-05-06_IMG_4533_edit2 (total bredde 33cm) .jpg

    Total bredde på denne mini amp'en er 33cm :cool:

    Men velger nå å kjøpe ferdige PCB'er, kanskje litt latskap, som DIY'er burde ein kanskje bygget fra scratch,
    men det er som sagt fleire nivåer å holde seg til :)
    Men å ha gode PCB'er gjør det lettere å komme tilbake om 5-10 år hvis reperasjoner må utføres av meg eller ens etterkommere?

    Og da er bestilling levert og betalt til Jims Audio, bekreftet og nå vente på leveransen ;)

    Sist redigert:

    Torvbakkane

    Hi-Fi entusiast
    Ble medlem
    17.01.2019
    Innlegg
    103
    Antall liker
    63
    Sted
    Alver
    Litt oppdatering av High Fidelity PreAmp'en:
    Ikkje så mykje som skjer, men...



    Vises her med ekstern PSU, og nå installert Penny & Giles pot som volume kontroll
    og som inngangsvelger ein ELNA (blir ikkje relestyring på denne nå).

    Har mange ekstra Phono bøssinger på bakplate, er for MC & MM inngang, så fire for linje,
    og to til henholdsvis Tape Rec og Mon (blir ikkje satt opp nå), og til slutt Line Out :cool:


    bambadoo

    Æresmedlem
    Moderator
    Ble medlem
    11.10.2002
    Innlegg
    18.474
    Antall liker
    4.475
    Sted
    Lørenskog
    Torget vurderinger
    13

    Torvbakkane

    Hi-Fi entusiast
    Ble medlem
    17.01.2019
    Innlegg
    103
    Antall liker
    63
    Sted
    Alver
    Husker såvidt den preampen... ligger det skjema etc, evt heleartiklen, på nett?
    Trur ikkje det, har i alle fall ikkje sett noko av det.
    Men er du intressert så har eg kopi (fra bladet) i PDF av alle artiklene på den komplette PreAmp'n inklusiv ein del modifikasjoner/oppgraderinger som kom etter kvart.


    Torvbakkane

    Hi-Fi entusiast
    Ble medlem
    17.01.2019
    Innlegg
    103
    Antall liker
    63
    Sted
    Alver
    High Fidelity PreAmp:

    Må mulig bytte noen av electrolyttene, dei har vært tidligere utsatt for mye varme i det gamle kabinettet som var tett og med ein Power Supply som lå på hovedprintet og produserte mye varme :p


    Den eine kanalen av MC inngangsdelen. Mallory kondisene ser ut til å ha slitt litt i varmen :eek:


    Og her ser ein den eine av MM/RIAA inngangene, også ser ein den er noe modifisert med hensyn til transistorer og motstandsnettverk.

    Så får finne noen som selger Mallory kondensatorer og få de bestilt :cool:
    Kanskje bør vurdere å bytte ut Tantal kondensatorene på MC inngangen? Denne forforsterkeren runder vel sånn ca 35år...

    Så i år får den litt oppdatering, det med ekstern power supply. Bruker ein PSU designet av Kubota fra Japan, og Noratel ringkjerne trafo,
    som da leverer ±18Vdc. Og i tillegg har ein så spandert på nytt kabinett til PreAmp'n :rolleyes:

    Sist redigert:

    Ine123

    Hi-Fi freak
    Ble medlem
    20.09.2013
    Innlegg
    1.930
    Antall liker
    2.384
    Sted
    Halden
    Hei :)

    Etter 35 år, ville jeg ha byttet ut alle Mallory elektrolytter til nye CDE kondensatorer. Videre, erstattet alle tantal kondensatorene med Elna Silmic II. I tillegg ville jeg kanskje ha parallell koblet en Wima MKS2, 0.1 uF på Elna Silmic II. (MKS2D031001A00MSSD ).
    Mvh.
    Johnny

    Sist redigert:

    Torvbakkane

    Hi-Fi entusiast
    Ble medlem
    17.01.2019
    Innlegg
    103
    Antall liker
    63
    Sted
    Alver
    Hei igjen folkens,

    Da må vi gratulere de som styrer denne siden med nytt vindu, grensesnittet ser fresh og enkelt ut. Så når vi blir vant til dette vil nok vi kose oss med siden. Og det viktigste for oss alle er vel at det skal ha blitt ei sikrere side.

    GRATULERER :cool:
