    En spennende AB MOSFET utgang:

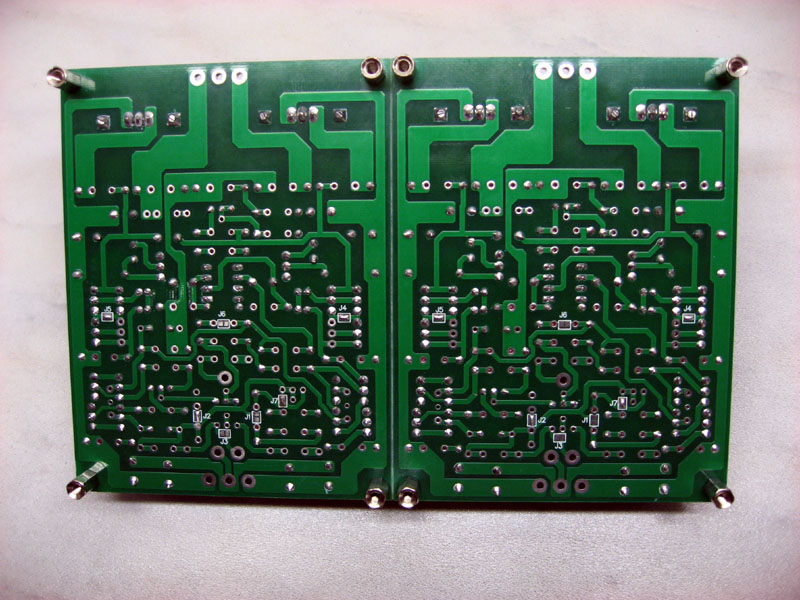

    Litt fleire komponenter komt på plass på PeeCeeBee V4H PCB'ene, det er nå utganger og drivere som gjenstår på desse Rev.1 pcb'en.
    Men i mellomtida er der komt noen oppgradering til Rev.2. Der noen av komponentene nå er som SMD på de nye pcb'ene.

    Men denne versjonen av pcb er Rev.1,
    så litt kosearbeid blir det for å få plassert de ekstra komponenter som er anbefalt av konstruktøren :cool:

    Så nå blir det å borre opp kjøleplater og få ting plassert i kabinettet.
    Men det går nå litt seinere nå sommerstid, må gjer ein del ute i tunet også :)


    Ine123

    Hi-Fi freak
    Ble medlem
    20.09.2013
    Innlegg
    1.968
    Antall liker
    2.436
    Sted
    Halden
    Hei :)
    Pent arbeide !👍 .Blir spennende å se denne blir ferdig, samt høre hvordan du synes den låter.
    Mvh.
    Johnny


    Torvbakkane

    Hi-Fi entusiast
    Ble medlem
    17.01.2019
    Innlegg
    164
    Antall liker
    113
    Sted
    Alver
    Hei :)
    Pent arbeide !👍 .Blir spennende å se denne blir ferdig, samt høre hvordan du synes den låter.
    Mvh.
    Johnny
    Takk Johnny,
    Ja ein putler på. Blir litt spennende å få lyd i den, har hørt den i full drift, og det var svært intressant, og da med SMPS'er. Og det prøver eg også nå, så det blir absolutt spennsnde, plan er å da prøve den på mine Infinity Kappa 9.2 som krever mye strøm fra forsterkeren hvis ein trykker litt på.
    Tanken er at virker dette bra så vil eg lage ein fleirkanals forsterker som skal inngå i suround anlegget eg har, men det vil tida vise :cool:


    Torvbakkane

    Hi-Fi entusiast
    Ble medlem
    17.01.2019
    Innlegg
    164
    Antall liker
    113
    Sted
    Alver
    Og så ble det ein liten stopp i byggeprosjektet, må ha meir deler :p

    Med at de siste oppdateringer for PeeCeeBee V4H ønskes utført etter anbefalinger fra konstruktørem, så er ein nå i ventemodus for de ekstra komponenten ein ikkje har i hus . Men det sies at den som venter på noe godt venter ikkje forgjeves :)



    Torvbakkane

    Hi-Fi entusiast
    Ble medlem
    17.01.2019
    Innlegg
    164
    Antall liker
    113
    Sted
    Alver
    Då er neste steg tatt for PeeCeeBee V4H AB forsterkeren :cool:
    Utført ein del ekstra oppdateringer, så den er i Rev.2, Dette kunne gjøres etter ei rask delelevering
    fra Mouser i USA, 2dager TX-USA til Oslo, og fire dager Oslo - Bergen/Alver.
    Litt gjenstår, som å feste SMPS i ny posisjon, koble kabling for PSU til forsterker utgangene.
    Så bør testing være rett rundt hjørne :D
    2020-08-26_IMG_4736_edit.jpg 2020-08-26_IMG_4739_edit.jpg
    2020-08-26_IMG_4737_edit.jpg 2020-08-26_IMG_4743_edit.jpg

    Er så også litt spent på om ein bør skjerme SMPS'ene med stålskjerm for stråling?
    Men uansett bør ein sikre så ein fjerner berøringsfaren på inngangsida o_O når topplokket er av...

    Sist redigert:

    Torvbakkane

    Hi-Fi entusiast
    Ble medlem
    17.01.2019
    Innlegg
    164
    Antall liker
    113
    Sted
    Alver
    Då e da no litt som skjer, ikkje så fort, men da nærmar seg straumtilførsel :oops:

    PeeCeeBee V4H m/SMPS.

    Men da er andre ting ein også for tida må ha på plass, nytt lytterom etc (ca 5m x 3,7m).
    Blir for mykje kablar over stovegolvet, men ein kjem seg nok i land vil eg tru :cool:


    Torvbakkane

    Hi-Fi entusiast
    Ble medlem
    17.01.2019
    Innlegg
    164
    Antall liker
    113
    Sted
    Alver
    Tja, litt framdrift har komt dei siste dagane:

    2020-09-18_IMG_4827.jpeg 2020-09-18_IMG_4825.jpeg

    Kobling av AC inn til PSU og DC ut, då 230Vac inn og ±55Vdc ut til forsterkertrinna og 12Vac til Delay.
    Sikring på primær sida for kvar PSU.
    Neste info om PeeCeeBee V4H prosjektet kommer snart :cool:


    Torvbakkane

    Hi-Fi entusiast
    Ble medlem
    17.01.2019
    Innlegg
    164
    Antall liker
    113
    Sted
    Alver
    Då skal alle koblingar vera ferdig, så no blir da å byrja med å setja spenning på forsterkaren :oops:

    2020-09-18_IMG_4832.jpeg 2020-09-18_IMG_4833.jpeg

    Så eg kjem med meir info når ein har fått testa PSU'ane, før ein setje spenning på utgangane.
    Så får ein tru da går bra med denna oppstarten :cool:


    Ine123

    Hi-Fi freak
    Ble medlem
    20.09.2013
    Innlegg
    1.968
    Antall liker
    2.436
    Sted
    Halden
    Hei :)
    Veldig pent og ryddig arbeide (som vanlig (y)). Blir spennende å høre hvordan du synes den låter.
    Mvh.
    Johnny


    Torvbakkane

    Hi-Fi entusiast
    Ble medlem
    17.01.2019
    Innlegg
    164
    Antall liker
    113
    Sted
    Alver
    SMPS test for PeeCeeBee V4H:
    Da er ein komt litt vidare, testing av første SMPS er utført etter ein laga egna effekt belastnings-motstander til formålet.
    2020-09-20_IMG_4842.jpeg Klargjører 200W 8Ω motstand for kjøleplata.
    2020-09-21_IMG_4844.jpeg Tårnet :oops: to stykk 8Ω motstander som kobles i serie til bruk ved testing.
    2020-09-22_IMG_4846.jpeg 2020-09-22_IMG_4847.jpeg 2020-09-22_IMG_4848.jpeg
    Første bilde viser ett motstandsnettverk for lavt strømtrekk fra SMPS, sjekker rail-spenningene som viser ca ±55,4V,
    så bilde nr 2 på rekka viser to "belastningstårn" som da består av 2x8Ω til kvar rail, litt lause ledninger, typisk testing :p
    Så bilde nr.3 er bare ett avsluttningsbilde etter første test av ein SMPS. Er fornøyd så langt.
    Resultatet var som før nevnt ved LAV belastning stabil spenning på ±55,4V (belasningsmotstand er 3x180Ω/9W), drar da ca 100mA,
    og ved HØY belastning får ein ett lite spenningsdrop, går ned til ±54,8V Belasningsmotstand 3x180Ω/9W + 2x8Ω/200W i parallell), drar da ca 3,5A.
    Og det bør være godt innafor vil eg tru. Så neste SMPS vil bli testa til kvelden tenkjer eg :)


    Torvbakkane

    Hi-Fi entusiast
    Ble medlem
    17.01.2019
    Innlegg
    164
    Antall liker
    113
    Sted
    Alver
    Blir det varmt på kjøleribbene dine? Tenker du å teste forsterker?
    Nei, men kjører ikkje så lenge nå når kun PSU testes, men de tre 180 ohm 9W motstandene i serie som gir 540 ohm belasting for LAV strømtrekk blir god lunk i, det står på i ein god halvtime under testendrar 100mA x 55V pr rail = 5,5 watt.
    Hadde ein kjørt HØY belastning like lenge så hadde ein nok merket varmen, alt samlet er ca 15,5 ohm med 3,5A og 54,8V = ca 192 watt /rail.


    Torvbakkane

    Hi-Fi entusiast
    Ble medlem
    17.01.2019
    Innlegg
    164
    Antall liker
    113
    Sted
    Alver
    PeeCeeBee V4H:
    Då er ein begynt å juster opp den første forsterker kanalen, ser bra ut så langt :)
    Tar ein ting om gangen, det er ingen ting som haster, lyd skal ein nok få ut av boksen til slutt alikavel... :D


    Torvbakkane

    Hi-Fi entusiast
    Ble medlem
    17.01.2019
    Innlegg
    164
    Antall liker
    113
    Sted
    Alver
    Testet utgangene etter justert tomgangstrøm, offset etc.
    Innput ca 1,5V med ut 154W over 8Ω før klipping, så neste stepp blir å sette på lyd :giggle:
    Så langt har PeeCeeBee V4H fungert etter forventningene; men hvordan den ter seg når det blir alvor får vi sjå i morgon :geek:

    2020-09-27_IMG_4854.jpeg 2020-09-27_IMG_4855.jpeg
    Da er ein komt utpå føremiddagen og måling av høgre kanal pågår.
    et er same reultata her som for venstre, og klipping skjer symetrisk ved 154W.
    Også testa da for 5Hz, 250Hz, 500Hz, 1kHz, 5kHz, 10kHz, 15kHz og 20kHz - der
    klippinga kommer tilnærma likeeins. Mulig forskjell på 0,5V frå bunn til topp frekvens.

    Ja så no blir da snart speling med musikk som lydkjelde på høgtalarar og ikkje berre store effektmotstandarar :D

    Sist redigert:

    Torvbakkane

    Hi-Fi entusiast
    Ble medlem
    17.01.2019
    Innlegg
    164
    Antall liker
    113
    Sted
    Alver
    Første prøvelytting er då unnagjort på PeeCeeBee V4H...
    Vart gjort på nokre 40år gamle BBC monitorer, laget på lisens av Rogers, type LS3/5A Monitor, impedance 15 ohm.
    Og dei gjorde jobben så langt med glans, minuset er at den passive volumekontrollen eg har i dag ikkje leverer
    så høgt utgangsignal. Så nå må eg også ferdigstille forforsterkeren som ligg på benken :giggle:

    Men lyden var likevel bra, skal teste på KEF'ene som har mye mindre impedans, oppgitt til 4 ohm.
    Vil tru ein da har noe meir å henge intrykka på.


    HAREPUSEN

    Overivrig entusiast
    Ble medlem
    04.11.2009
    Innlegg
    1.091
    Antall liker
    308
    Sted
    telemark
    Torget vurderinger
    2
    Lenge leve DIyerne "
    Angående for mye gain så kan du jo lage en simpel spenning deler med to gode metall film i ampen ? midlertidig . Vurderer det selv og i de tilfellene jeg og kjører dac rett i PA


    Torvbakkane

    Hi-Fi entusiast
    Ble medlem
    17.01.2019
    Innlegg
    164
    Antall liker
    113
    Sted
    Alver
    Ja PeeCeeBee V4H forsterkeren er noe for seg sjøl, følger ein justeringsprosedyra så er ein i boks med ein gang. Og den virker Ja eg liker det eg høyre, men litt vanskelig å sammenligne den med Aleph A5'n eg også har. Det er nå absolutt klasse forskjell på dei to :p, den eine Class A og den andre Class AB, er som dag og natt. Men må lag ett oppsett for å kunne kjøre A-B test hvis ein skal kunne samenlikne dei lett, ved bruk av same lydkjelde.
    Men eg må sei at eg liker PeeCeeBee'en. Så får ein kom tilbake til ei samanlikning.
    Men no blir da å gjer ferdig nokre PreAmp'ar som ligg på benken. Etterpå har eg planar om å bygg eit høgtalarsett (kanskje blir da to forskjellige :unsure:), har fått fatt i delar for Impulse H6, men har også liggande to Monacor SPX-200XP (fulltone).
    Men får ta ein ting om gangen. Og litt info kjem etter kvart :cool:

    2020-09-29_IMG_4751.jpeg 2020-09-28_IMG_4869.jpeg 2020-09-28_IMG_4870_ed.jpg
    To eldre preamp'er som skal ferdigstilles...


    Torvbakkane

    Hi-Fi entusiast
    Ble medlem
    17.01.2019
    Innlegg
    164
    Antall liker
    113
    Sted
    Alver
    Då blir det spilt ein del på nye Amp'en, PeeCeeBee V4H, og ein koser seg med det.
    Blir ei spilletid etter frokost, og så har ein ei økt etter middag :cool:

    Men litt jobbing skjer nå på den gamle PreAmp'en HighFidelity fra 1983
    med diverse modifikasjoner etter kvart i ettertid.
    Så slik ser da ut nå, leidningane flyte rundt :LOL:
    Da blir då også installert ny rele-inngangsvelger.


    Torvbakkane

    Hi-Fi entusiast
    Ble medlem
    17.01.2019
    Innlegg
    164
    Antall liker
    113
    Sted
    Alver
    Oppgradering av High Fidelity PreAmp'en
    med ny inngangvelger og litt utvidelse, og ville gjerne ha same type mini rele som var brukt. Fujitsu A12W-K, men akk nei det gikk ikkje, de gikk ut av sortimentet til Mouser i mars måned i år. Og andre hadde dei heller ikkje :rolleyes:
    Men OK, for søke på alternativer, fann hos RS ett Fujitsu med same benevnelse, men da ikkje super lav profil. Bestilte i god tru - men blei ett nytt bomskudd, det viste seg at beinplassering mellom rekkene er dobbel (2x, ca 5mm), og originalen har ca 7,5mm avstand (3x).
    Jaja, blei å leite litt meir, for noe må da være der ute i den store verden :unsure:
    Las litt i underlaget på inngangsvelgeren, og der er også nevnt NEC EA2-12NJ, men nei hverken Elfa, RS eller Mouser hadde den, så googlet litt og ser at Mouser har KEMET EA2-12NJ, og ja NEC har gått i diverse nye samarbeid de seinaste åra. Og det har vist ført til at ein del produkter har fått "nytt" opphav :D
    Så nå er nye rele bestilt fra Mouser, og de har same design som tidligere NEC versjon - er røde og fra KEMET, ka ein kan finn ut med litt tid på nettet :LOL:

    Så får dere ha ein fortsatt fin dag, eg får setja meg i ventemodus og følgje postgangen :cool:

    Sist redigert:

    Torvbakkane

    Hi-Fi entusiast
    Ble medlem
    17.01.2019
    Innlegg
    164
    Antall liker
    113
    Sted
    Alver
    Da er litt forskjellig som skal i boks før vinteren setter inn for fullt, men litt tid har ein da også brukt på PreAmp'en :D

    Den eksterne Power Supply Unit (PSU) blei ein del omkonfigurert, da eina er eit nytt kabinett =større for å gi bedre plass
    for tre PSU'ar, hoved PSU med ±18,5V, inngangsvelger PSU med +12V, og relé fungsjon (delay og shutdown) med ca +18V ureg.
    Er blitt romslig, men har ett mulig problem! Da kan bli for varmt inni kabinettet med at ein ikkje har lufteriller i topplata.
    Fresen ein har er mulig i minsta laget til å ta ei så stor plata på 410x300 mm. Men nå skal ein ikkje ha luftespor over alt,
    blir berre i to partier som blir over hoved PSU og 12V PSU'en.

    Kommer meir etter kvart :cool:

    Sist redigert:

    Torvbakkane

    Hi-Fi entusiast
    Ble medlem
    17.01.2019
    Innlegg
    164
    Antall liker
    113
    Sted
    Alver
    Litt oppdatering for High Fidelity PreAmplifier, egentlig er konstruksjonen fra 1980, men nå i nytt kabinett og med relé inngangsvelger.
    Og straumforsyningar i eige kabinett, som vist i forige post.
    2020-10-23_IMG_4949.jpeg 2020-10-23_IMG_4953.jpeg
    Da er det kobling av velger & bryterer + frese ut for bryterer i front, ikkje da kjekkaste å ta i ferd med - fort gjort å gjer litt feil :oops:


    Ine123

    Hi-Fi freak
    Ble medlem
    20.09.2013
    Innlegg
    1.968
    Antall liker
    2.436
    Sted
    Halden
    Hei :)
    Nydelig arbeide (y)
    Skal du frese ut fordypninger i frontplaten for betjenings- knappene ?
    Mvh.
    Johnny


    Torvbakkane

    Hi-Fi entusiast
    Ble medlem
    17.01.2019
    Innlegg
    164
    Antall liker
    113
    Sted
    Alver
    Hei :)
    Nydelig arbeide (y)
    Skal du frese ut fordypninger i frontplaten for betjenings- knappene ?
    Mvh.
    Johnny
    Hei Johnny,
    Takker,
    ja eg skal frese spor for vippebryter til Tape rec og Tape monitor som skal være mellom inngangsvelger og volume-kontroll.
    De monteres på innsiden, kun "vippa" stikker ut...

    Og for topplokk til PSU'en vil eg frese spor for lufting, er redd der kan bli ein god del innestengd varme ellers i kabinettet.
    Har borret huller i bunnplata for å ha gjennomstrømning (når luftespor fås i topplokket).

    Mvh Helge


    Torvbakkane

    Hi-Fi entusiast
    Ble medlem
    17.01.2019
    Innlegg
    164
    Antall liker
    113
    Sted
    Alver
    Då i ventemodus for HF PreAmp'en så har ein ferdigstilt NLE PreAmp'en som er ein 24 step volume kontroll
    med tilhørende linjetrinn (NLE11 og NLE12) som har 6dB gain. Installert med ein 4 trinn rele inngangsvelger.
    2020-10-27_IMG_4964.jpeg 2020-10-27_IMG_4965.jpeg 2020-10-27_IMG_4967.jpeg

    Så nå er det tid for prøvespilling....


    Ine123

    Hi-Fi freak
    Ble medlem
    20.09.2013
    Innlegg
    1.968
    Antall liker
    2.436
    Sted
    Halden
    Flott utført ! (y) . Blir spennende å høre hvordan du synes denne lyder vers. HF PreAmp'en :)
    Begge konstruksjoner har jo en del år på baken, så det blir en spennende sammenligning !
    Den ene er jo rent transistorbasert, den andre med OP-amps.
    Mvh.
    Johnny

    Sist redigert:

    Torvbakkane

    Hi-Fi entusiast
    Ble medlem
    17.01.2019
    Innlegg
    164
    Antall liker
    113
    Sted
    Alver
    Hei Johnny,
    Ja det skal bli intressant, har nettopp spilt ein del på NLE PreAmp'en, fungerte heilt fint, spilte greit og mye bedre ifht den passive volume kontrollen ein har spilt på til nå. Men det er nå å sammenlikne denne med den ennå eldre HF PreAmpen som blir spennende. Men det tar nok litt tid enda før den samenlikninga da som eg har nevnt har ein del mekansik å utføre på frontplata og PSU topplate.

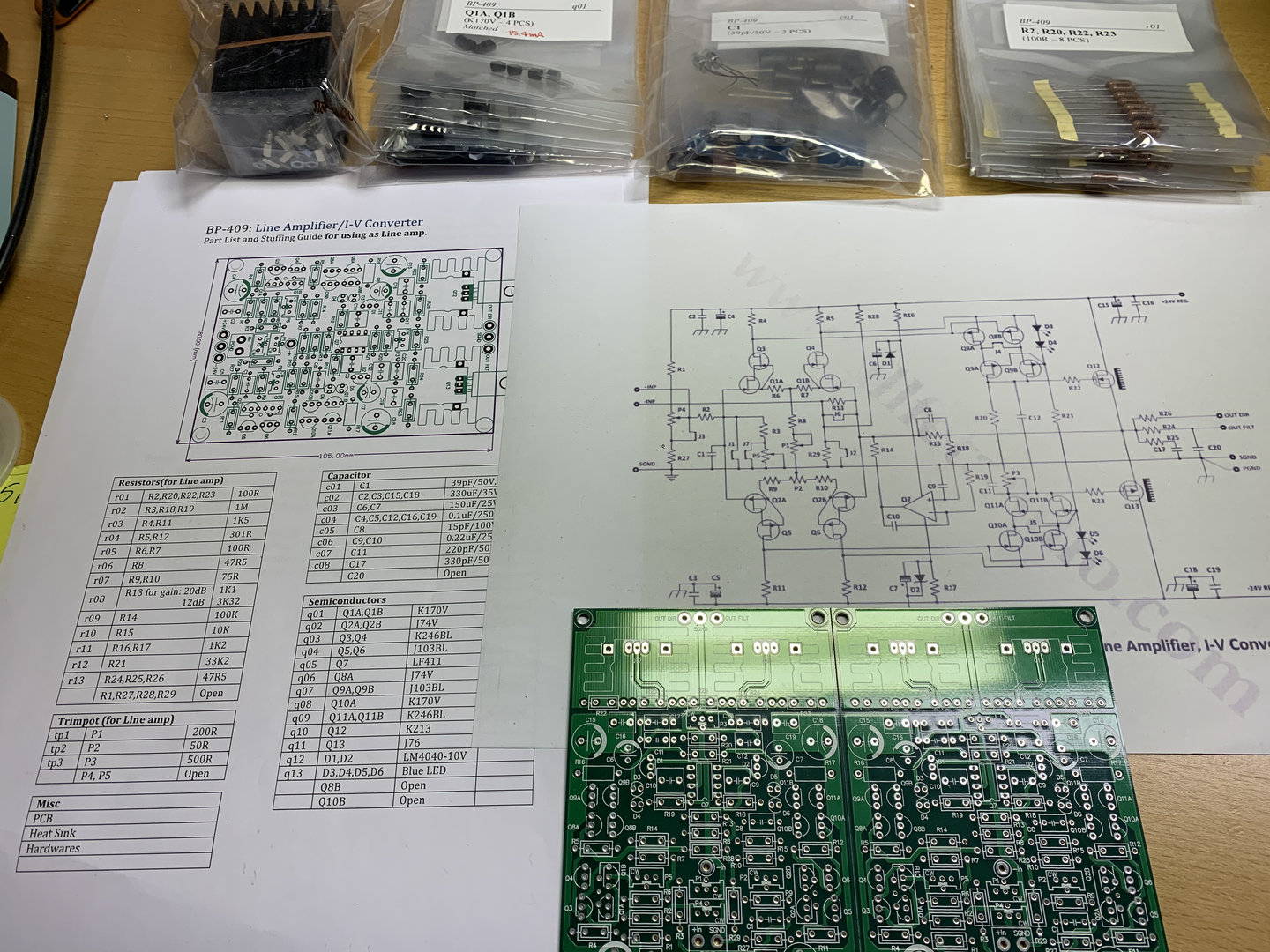

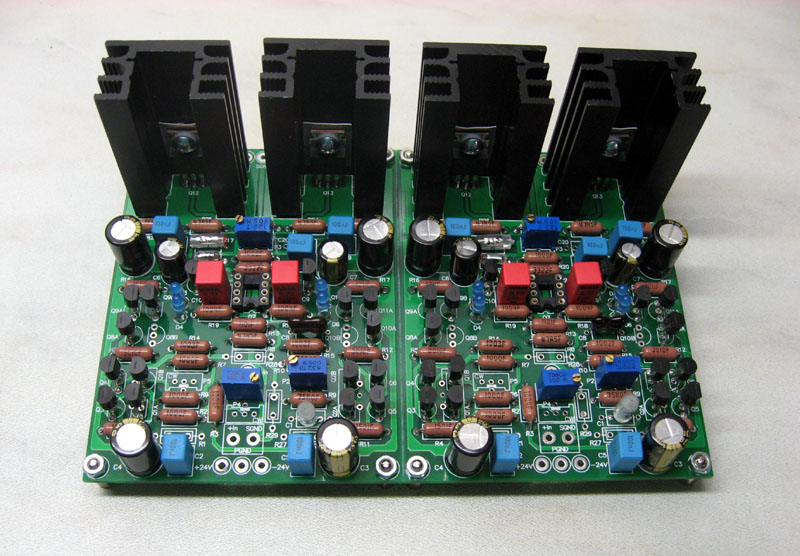

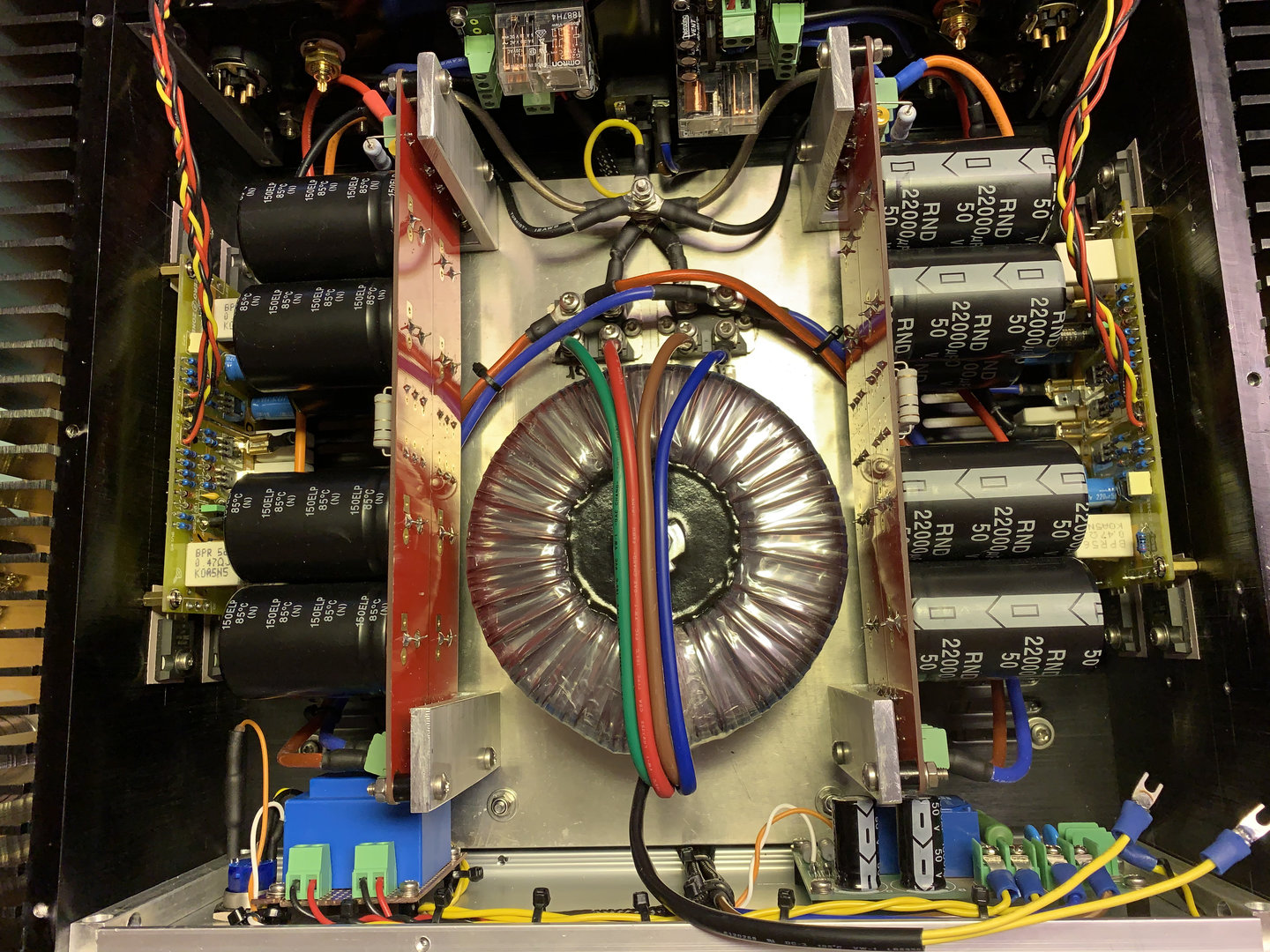

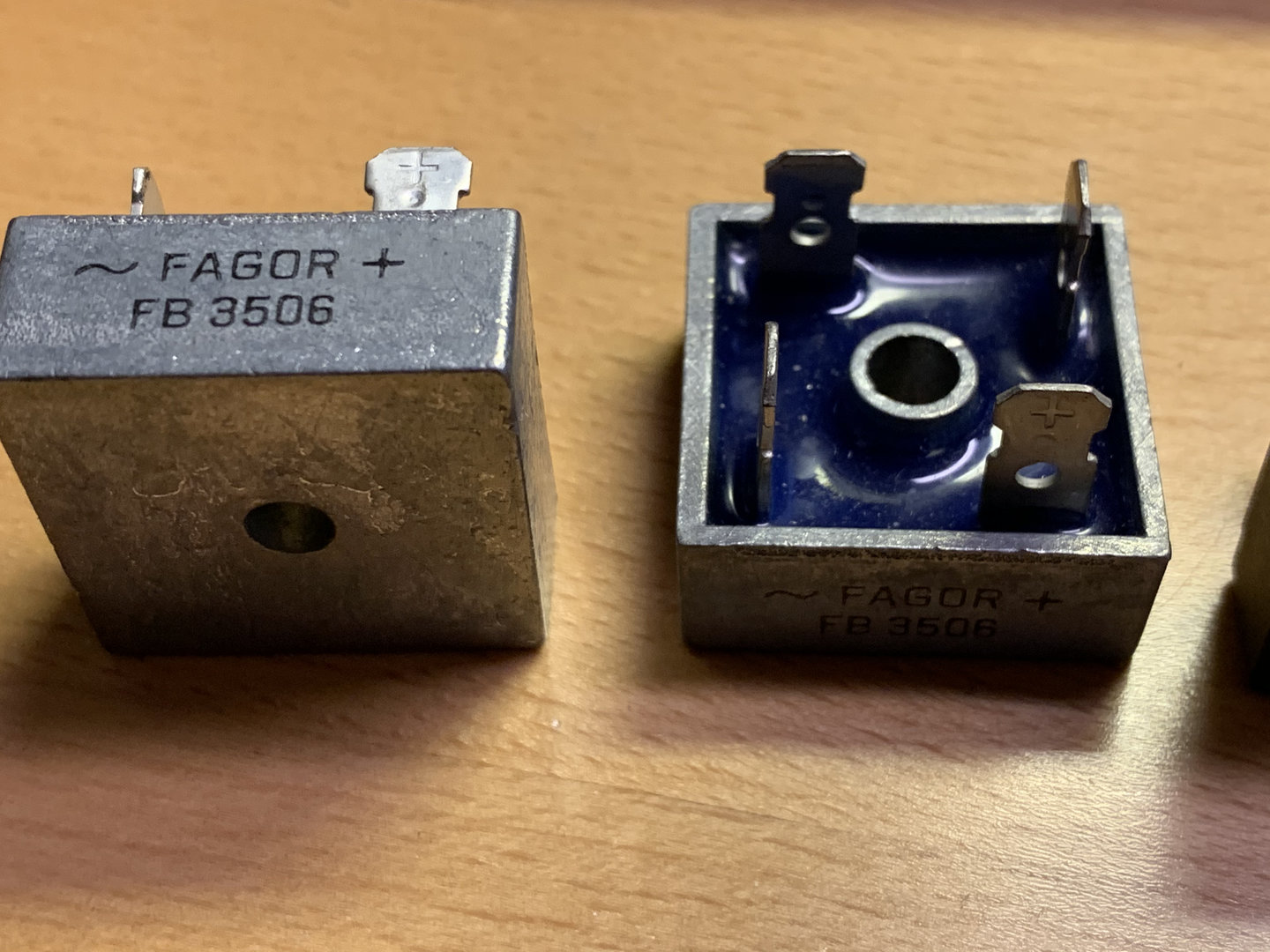

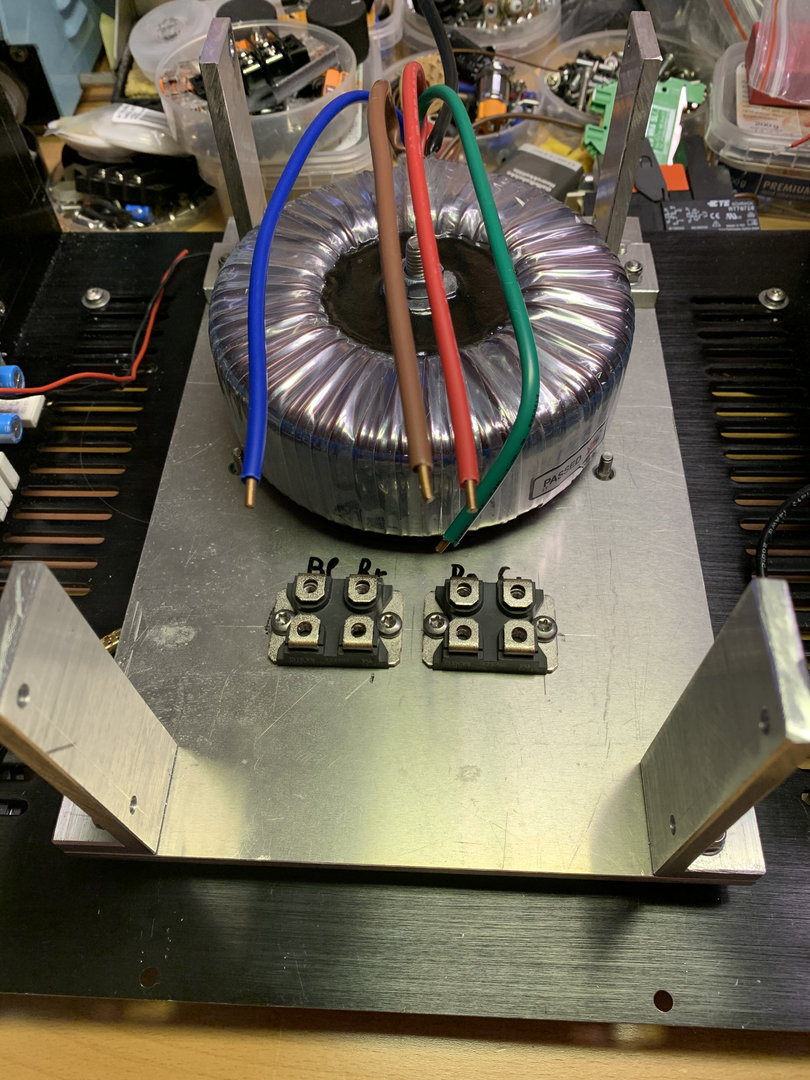

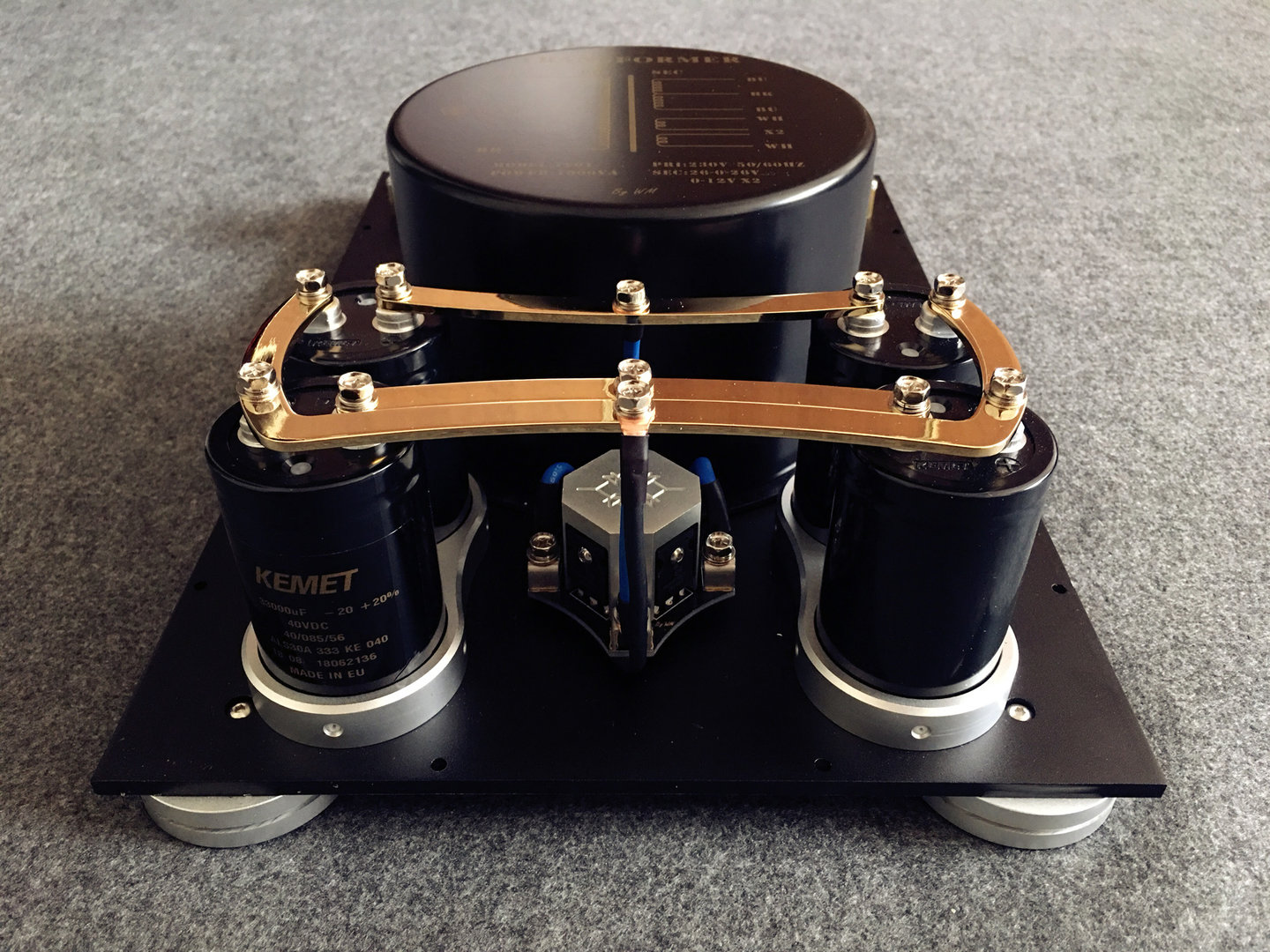

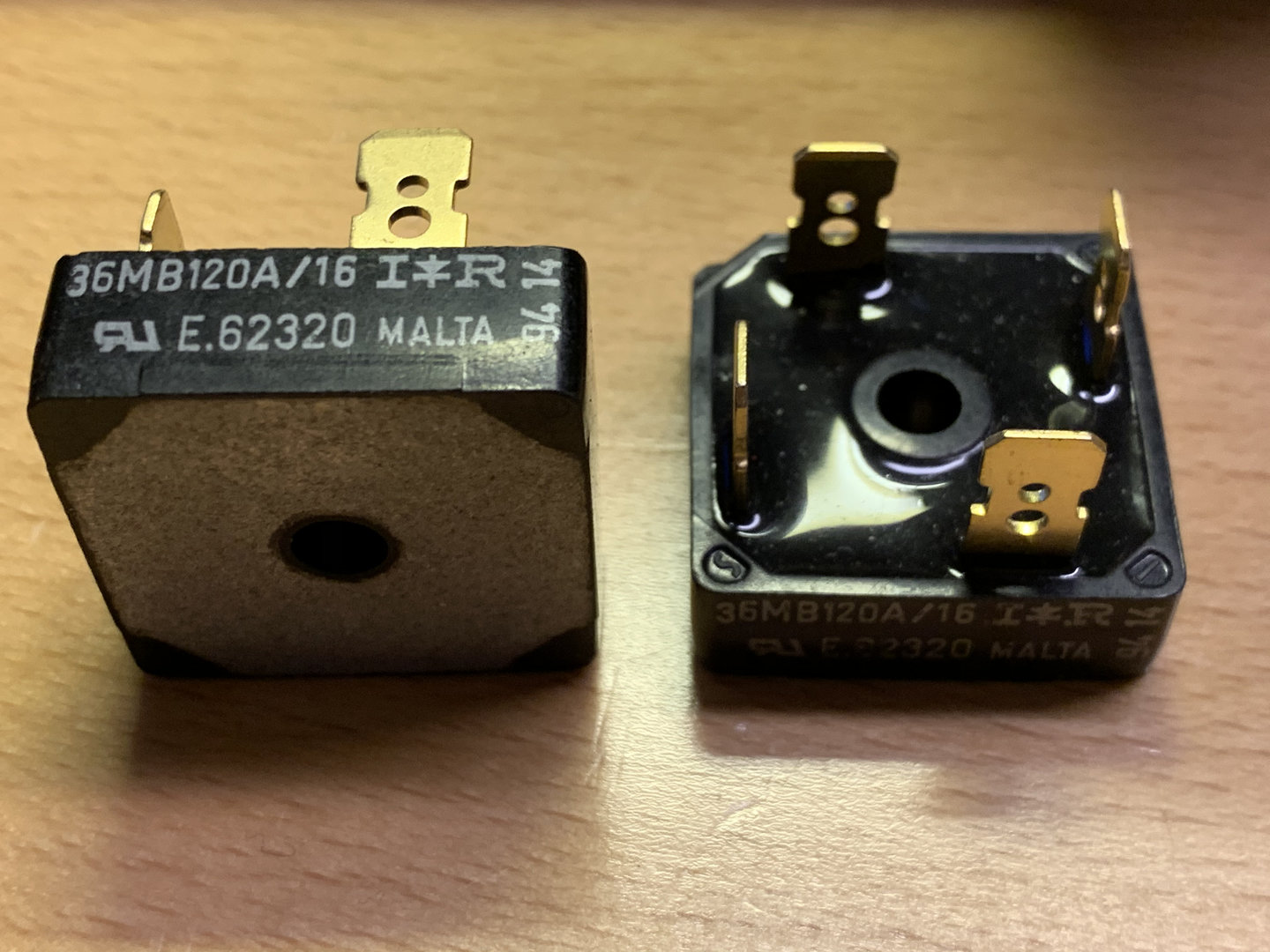

    Men ei anna sak er korleis begge vil klare seg frametter, som du veit har ein nye ting på gang, men det vil nok ta litt tid. Tenker da på modulene fra vår venn i Thailand, Mr. Prakit / All-FET Audio.
    Mvh
    Helge


    Ine123

    Hi-Fi freak
    Ble medlem
    20.09.2013
    Innlegg
    1.968
    Antall liker
    2.436
    Sted
    Halden
    Hei :)

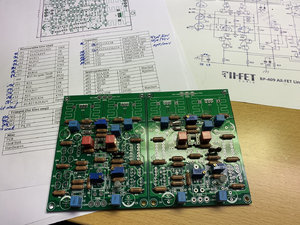

    Hva har du bestilt fra All-FET Audio ?
    Dessuten har du vel mottatt en del pcb's for UGS-muse pre-amp 😉 ?
    Mvh.
    Johnny
