Prosjekt hytteanlegg "off grid hifi"

Diskusjonstråd Se tråd i gallerivisning

  • Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.858
    Antall liker
    10.694
    Torget vurderinger
    10

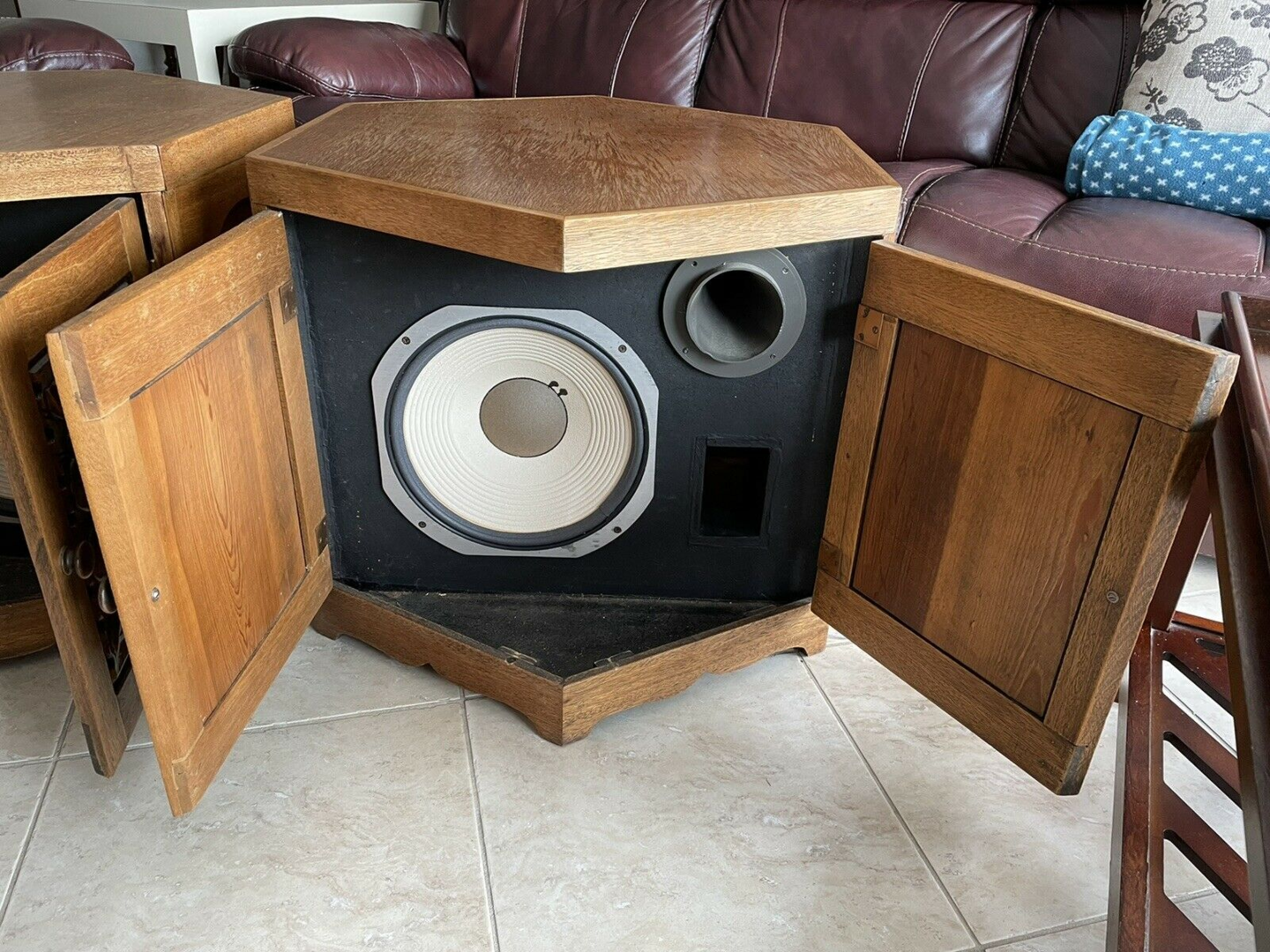

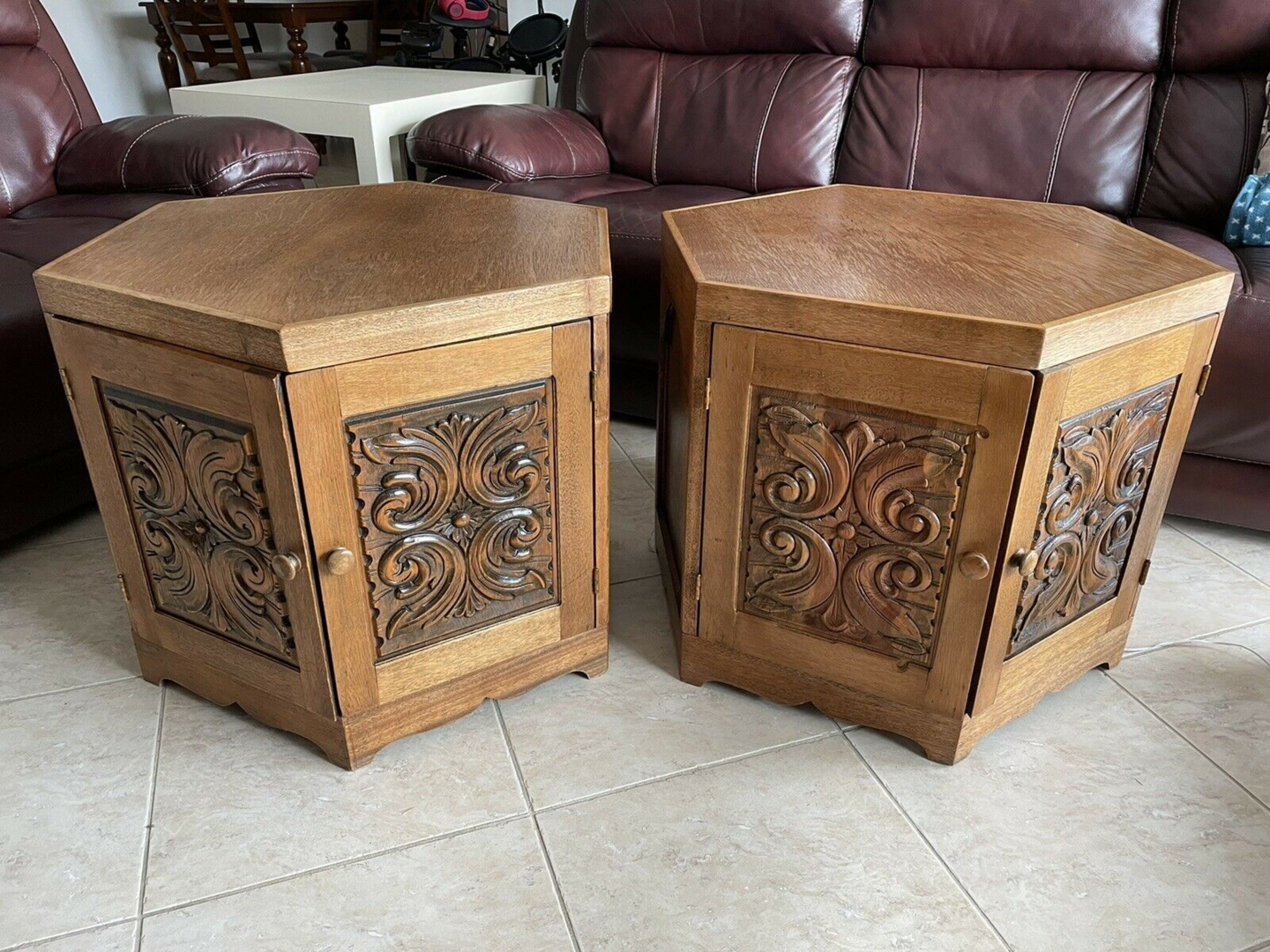

    Spurte fruen. Har du ikke sett det hornet som har ligget oppå disken i et par dager? Joa sa hun. Ser ikke så værst ut det! Mye finere med et sånt oppå en benk enn å ha vanlige høyttalere! 🙄😃


    (Dvs at hornet bygges inn i en svært kompakt boks av pent treverk, drivved eller lignende)


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.858
    Antall liker
    10.694
    Torget vurderinger
    10
    En liten halvtime her og en liten der. Ting går treeegt fremover men det går faktisk fremover :)

    Limt den andre AN AX-TWO kassa

    Sortert og gjort klart til delefilter for både Dali 104DXT og AX-TWO:



    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.858
    Antall liker
    10.694
    Torget vurderinger
    10
    Er det noen som er kløppere med estetisk delefilter layout? Det eneste jeg har fått med meg er at spoler skal stå så langt fra hverandre som mulig og plassert i forskjellig «vindretning».


    Barbaresco

    Hi-Fi freak
    Ble medlem
    23.03.2006
    Innlegg
    2.934
    Antall liker
    587
    Ja, alle tre dimensjoner x, y og z bør utnyttes hvis du har tre spoler.


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.858
    Antall liker
    10.694
    Torget vurderinger
    10
    Fikk Seas CA22RNY i posten i går. Coated papirmembran av den gamle sorten, ikke ulikt Vifa C17 etc. Og for en tung og diger magnet!!

    Blir spennende å høre eventuelle forskjeller mot FA22 fulltonen som fortsatt er min favoritt.

    Skulle gjerne vært i Horten og hørt QLN sin nye høyttaler med FA22 og en billig dome i waveguide som fases inn ved 10Khz.. De skriver at den ikke gir nevneverdig nivå, kun luft. Det står også at den har rusk under 10Khz, det kjenner vi godt til. Ellers er det svært bassreflekskabinett med spoler i filteret (ikke delefilter) som tar seg av baffelstep. De anbefaler rørforsterker, og det er jo lurt pga rusket i responsen til fulltonene wizzercone som de ikke har tatt tak i. Ikke særlig smart valg å dele der oppe, 1,5 til 2K er mye bedre









    Er i dialog med Seas og de kan produsere 50 par FA22 med alternative kulører på papirmembranet og støvhette istedet for wizzercone. De gjør det allerede til en produsent i den aller dyreste enden av skalaen. Prisen blir gunstig og et Gruppekjøp-Hifisentralen-Byggesett med Seas DXT vil, unnskyld at jeg sier det, det er min tråd, låte tre ganger så bra som Sonora. Det vil koste knapper og glansbilder, bli meget lettdrevent og levere fra 30 Hz og HELE veien opp med et supert dynamisk trøkk og konstant direktivitet ned til 3K. DXT har mange av kvalitetene til Bliesma berylliumsdiskanten og er bedre utenfor sweet spot.

    Sist redigert:

    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.858
    Antall liker
    10.694
    Torget vurderinger
    10
    Da er Seas CA22RNY montert. Jammen diger og tung magnet på den.

    Har testet et filter som jeg har funnet i denne tråden som er til kombinasjonen DXT og RNY:



    Det låt tynt og er underkjent:



    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.858
    Antall liker
    10.694
    Torget vurderinger
    10
    Mulig at jeg rett og slett kobler til minidsp HD2x4 jo før jo heller. Da slipper jeg også seriespole på bassene og får mer valuta for de få wattene jeg har til rådighet på hytta?



    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.858
    Antall liker
    10.694
    Torget vurderinger
    10
    Da har Dali 104 DXT blitt flyttet hit:


    Eventuelle bilder fra hytta kan allikevel kanskje komme i fremtiden en gang. Ting tar tid :)


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.858
    Antall liker
    10.694
    Torget vurderinger
    10
    Aktiv deling gjør susen. Minidsp HD2x4, her brukt med analog inn, låter krystallklart. Knall produkt verdt hver krone. 4x6 watt fra Trends T-amp forsterkere. Du verden hvor mye watt som blir borte i seriespoler på kjøpehøyttalere.



    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.858
    Antall liker
    10.694
    Torget vurderinger
    10
    Mulig jeg synser om noe jeg ikke har greie på, men DXT diskanten med konstant direktivitet gir et «fokus» i lydbildet som jeg er vant til med gode hornsystemer. Den er også dynamisk og detaljert som er kvaliteter vi kjenner godt til.

    Den lettdrevne CA22RNY med gammeldags coatet papirmembran og giga magnet har også potensial.

    Blir moro dette her :)


    Ludo

    Hi-Fi freak
    Ble medlem
    08.08.2008
    Innlegg
    3.031
    Antall liker
    544
    Sted
    Sandefjord
    Torget vurderinger
    1
    Ingen bidrag herfra, bare gøy å følge med på prosjektet ditt :)


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.858
    Antall liker
    10.694
    Torget vurderinger
    10

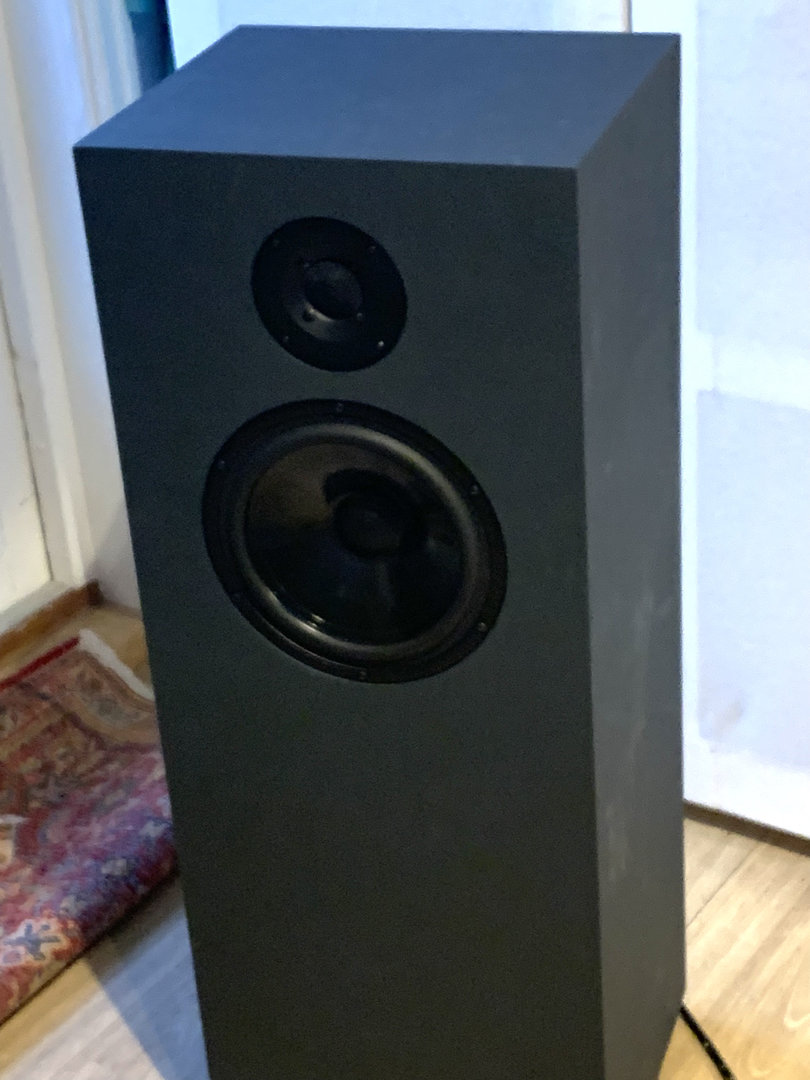

    Nå er hvertfall høyttalerne som skal på hytta ferdig. Men siden de har 4 pols speakon inn bak så mangler det en separat boks med 4 kanals forsterker og DSP.


    Ludo

    Hi-Fi freak
    Ble medlem
    08.08.2008
    Innlegg
    3.031
    Antall liker
    544
    Sted
    Sandefjord
    Torget vurderinger
    1
    Vet at Helder Audio i sin tid solgte tripath-amper for en hyggelig penge. Mener det var snakk om TA2020, tror det er en sånn jeg har på hytta i nabolandet... Helt ok lyd der!


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.858
    Antall liker
    10.694
    Torget vurderinger
    10
    Det første jeg skal prøve er 4 kanals DSP ampen jeg allerede har:


    Softwaren er knotete så jeg bruker MiniDSP til å ratte dem inn. Så bare bruker jeg de samme verdiene i delefilter og PEQ.

    Chippen er TAS5825M
    Den er på 4x30W (8-Ω, 24 V, THD+N=1%)

    Har fått en alternativ firmware av utvikleren som låser den i analogmodus. Så dropper jeg led lys, blutooth, antenne, bakplate osv. Kobler på et potmeter, rca kontakter og strøm inn med bryter. Superenkelt.


    defacto

    Hi-Fi freak
    Ble medlem
    04.05.2016
    Innlegg
    5.245
    Antall liker
    2.676
    Sted
    Liten by
    Dæven, det var lekkert og genialt. Det kunne jeg hatt lyst til å hørt!


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.858
    Antall liker
    10.694
    Torget vurderinger
    10
    18 sound og JBL 12 tommerne er solgt.

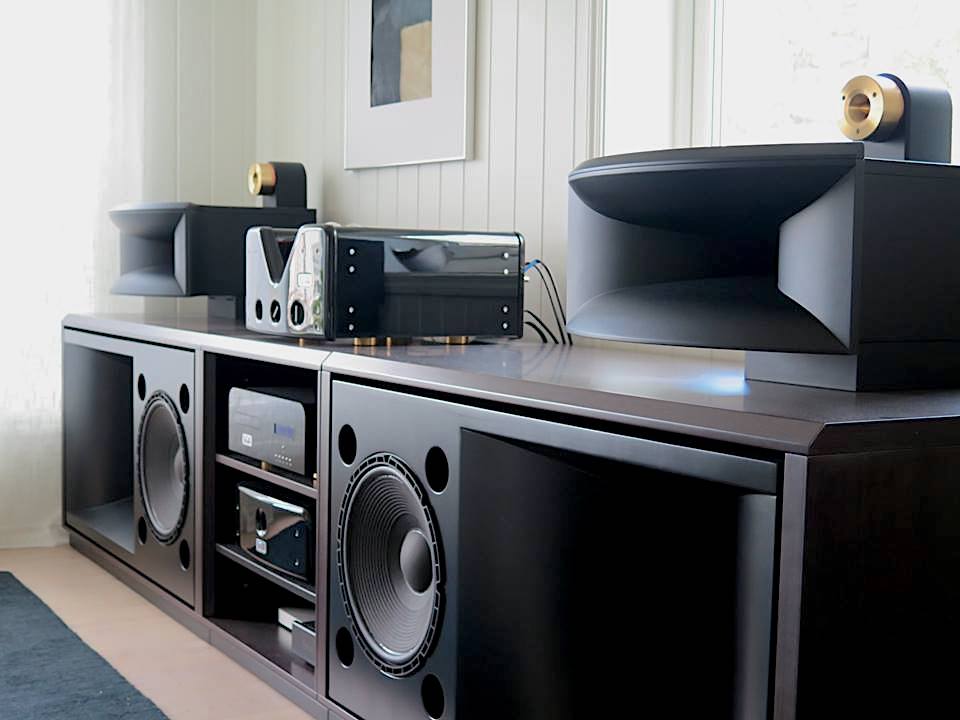

    Har beholdt Bliesma berylliumsdiskanten. Kanskje jeg lager en litt nedskalert versjon av det kule systemet. Kan sette Bliesma i en rektangulær waveguide. Så skaffer jeg noen supre 10 tommere og bygger liggende scoopkasser? Fruen er aller mest innstilt på konsoll-HiFi.

    Det får bli et 3 års prosjekt mens jeg koser meg med Seas høyttalerne.

    Noen som har peiling på beregning av scoop? Eller det er vel rettere sagt Big Vent Refleks eller?

    Denne er aktuell: http://www.seas.no/index.php?option...re4x&catid=44:utv-prestige-woofers&Itemid=461


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.858
    Antall liker
    10.694
    Torget vurderinger
    10

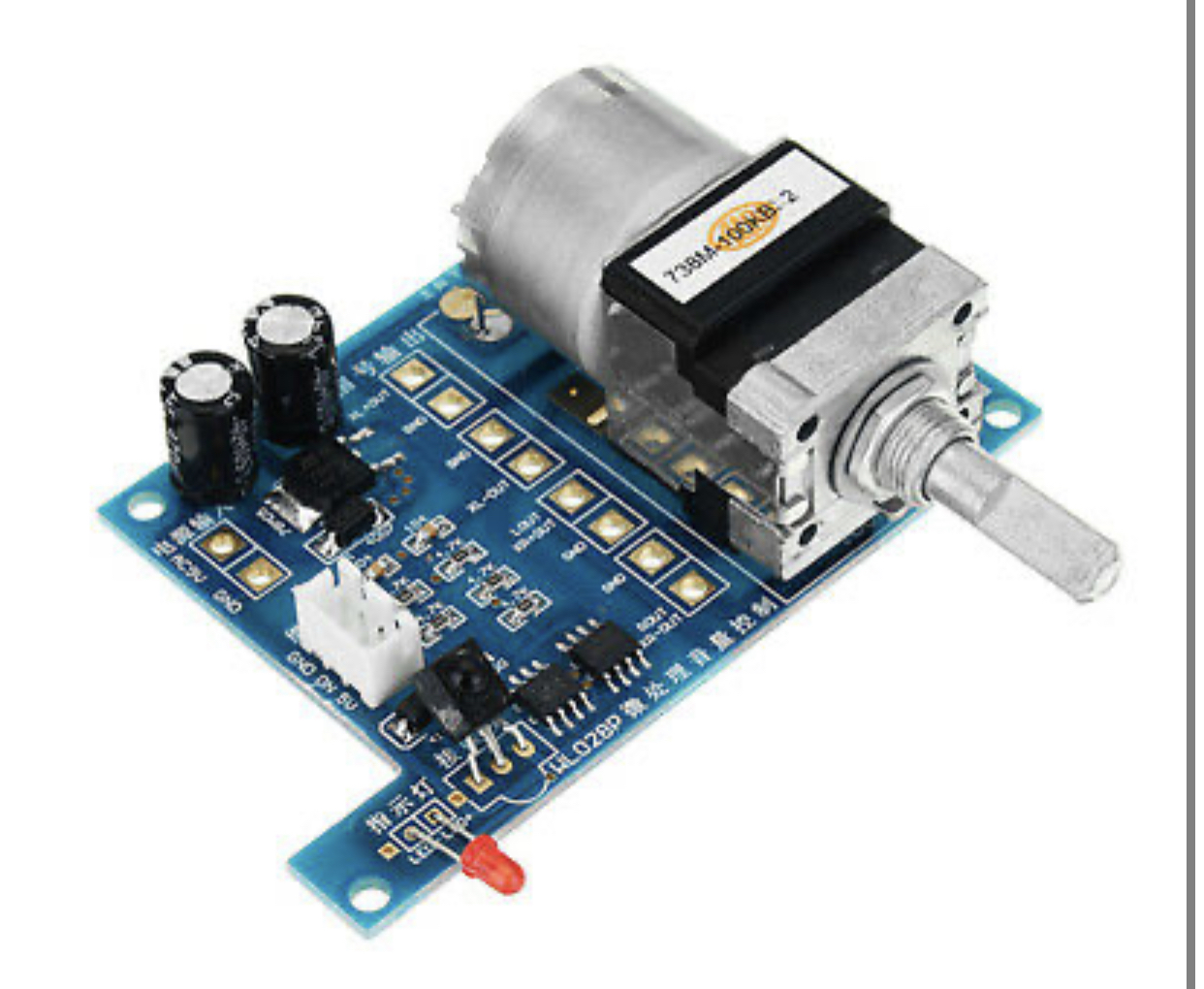

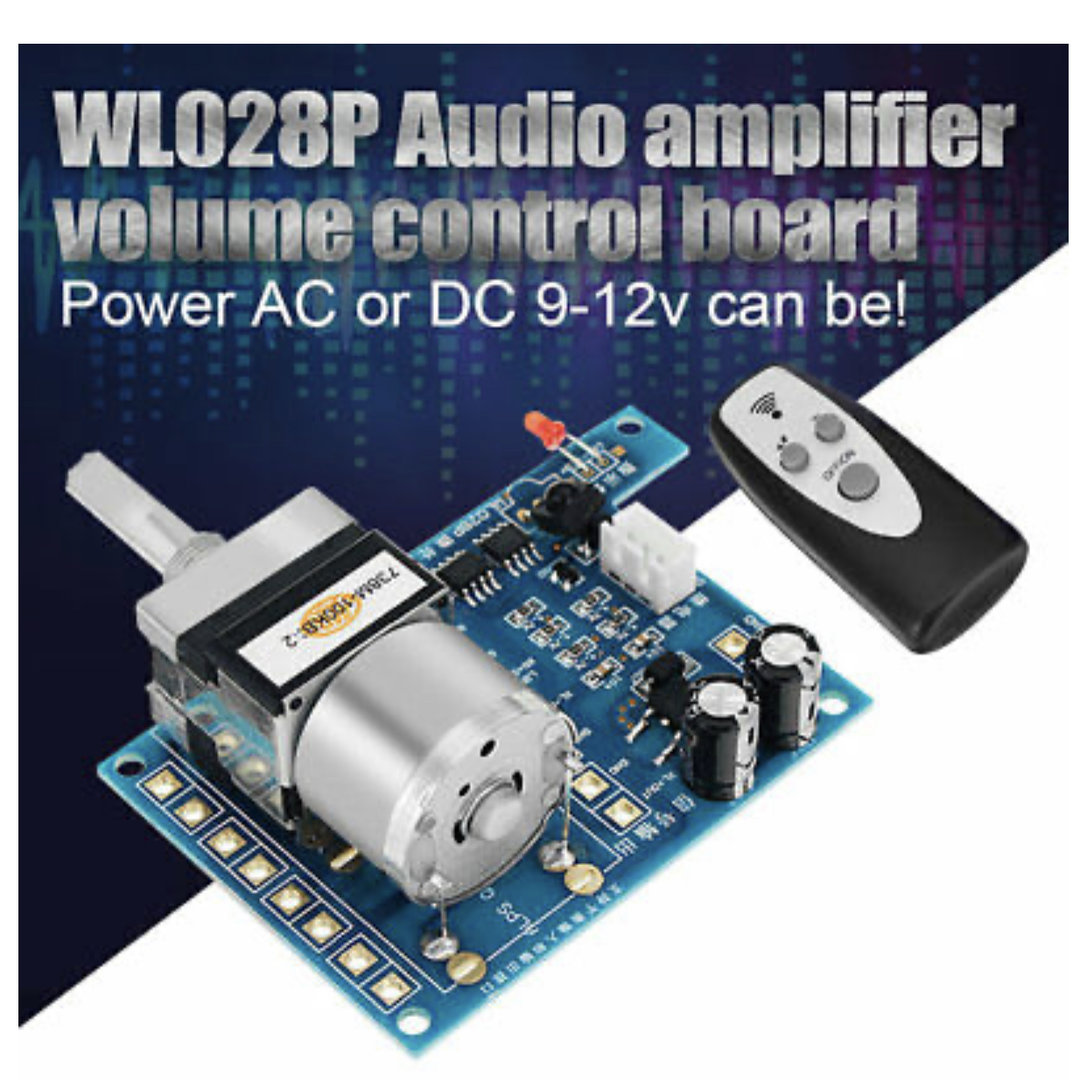

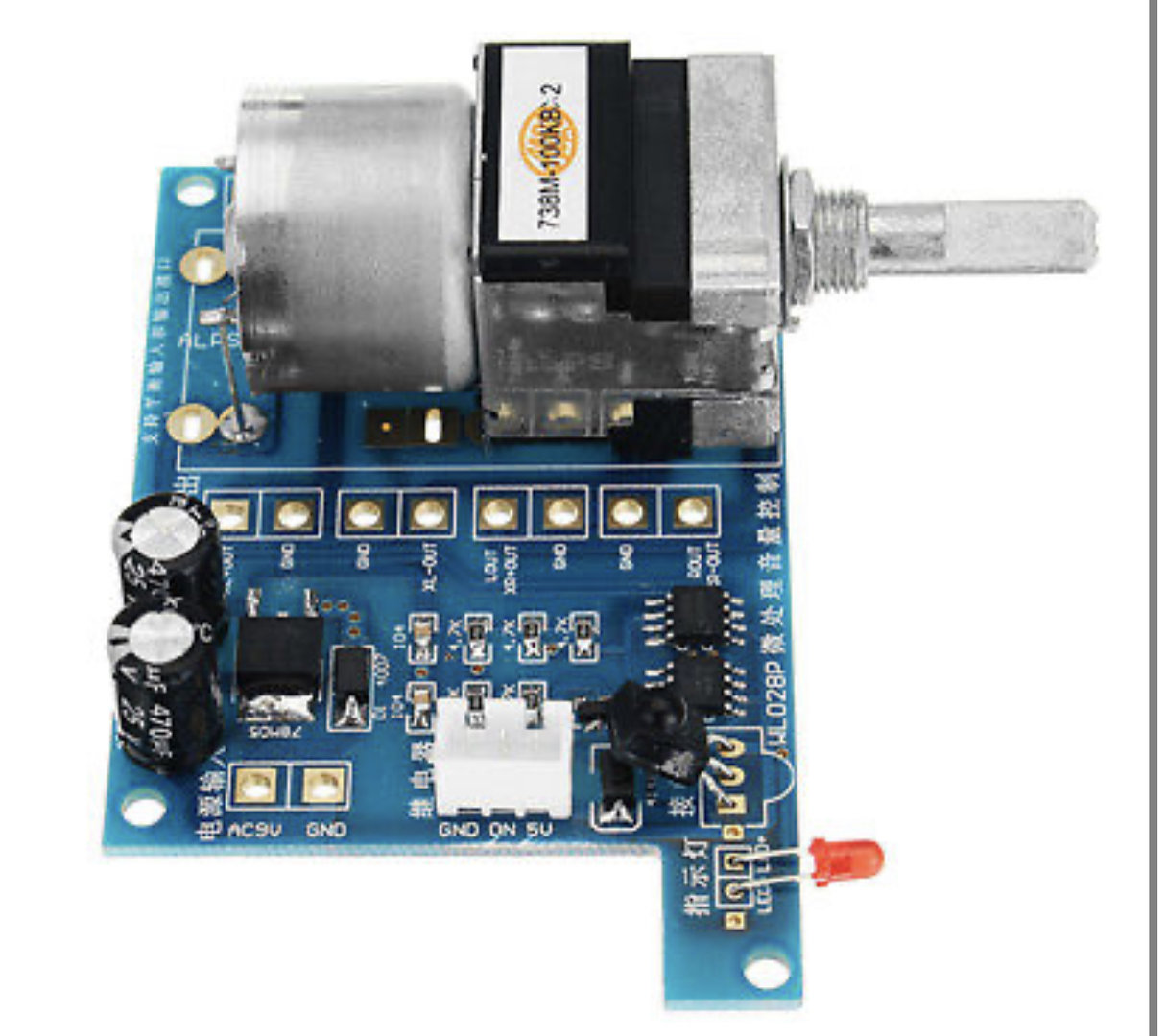

    Finner frem litt stasj til 4 kanals DSP forsterkeren.

    Er det noe jeg bør tenke på ved montering av denne?

    DC inn bør funke det?

    Jeg forstår ikke hva den reléutgangen er?



    6bm8

    Hi-Fi freak
    Ble medlem
    05.01.2005
    Innlegg
    2.020
    Antall liker
    619
    Sted
    Gressvik/Fredrikstad
    Torget vurderinger
    1
    Utgangen er 5v styrestrøm til rele. Kan brukes for å slå forsterker av og på med fjernkontrollen. Ingen problem og bruke denne med Dc eller Ac opp til 12v.


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.858
    Antall liker
    10.694
    Torget vurderinger
    10
    Altså til relé.

    Har du forslag på et relé som tåler DC 24V 10A?


    cbarth1

    Hi-Fi freak
    Ble medlem
    24.08.2012
    Innlegg
    2.198
    Antall liker
    2.448
    Sted
    Arendal
    Torget vurderinger
    2

    Pål gundersen

    Hi-Fi freak
    Ble medlem
    30.03.2020
    Innlegg
    1.923
    Antall liker
    2.507
    Sted
    Østfold
    Torget vurderinger
    7
    Har også hørt at aggregatet ikke liker at det står gammel bensin i.

    Tenker derfor at en fin rutine er å kjøre aggregatet på avreisedagen for å topplade batteriene med 220 volt batterilader mens vi støvsuger, også med 220 volt.

    Og kanskje steker etterlengtede vafler he he.
    Aspen bensin.


    duc916

    Hi-Fi freak
    Ble medlem
    21.09.2005
    Innlegg
    2.294
    Antall liker
    2.506
    Sted
    Vestfold
    Torget vurderinger
    3
    Altså til relé.

    Har du forslag på et relé som tåler DC 24V 10A?

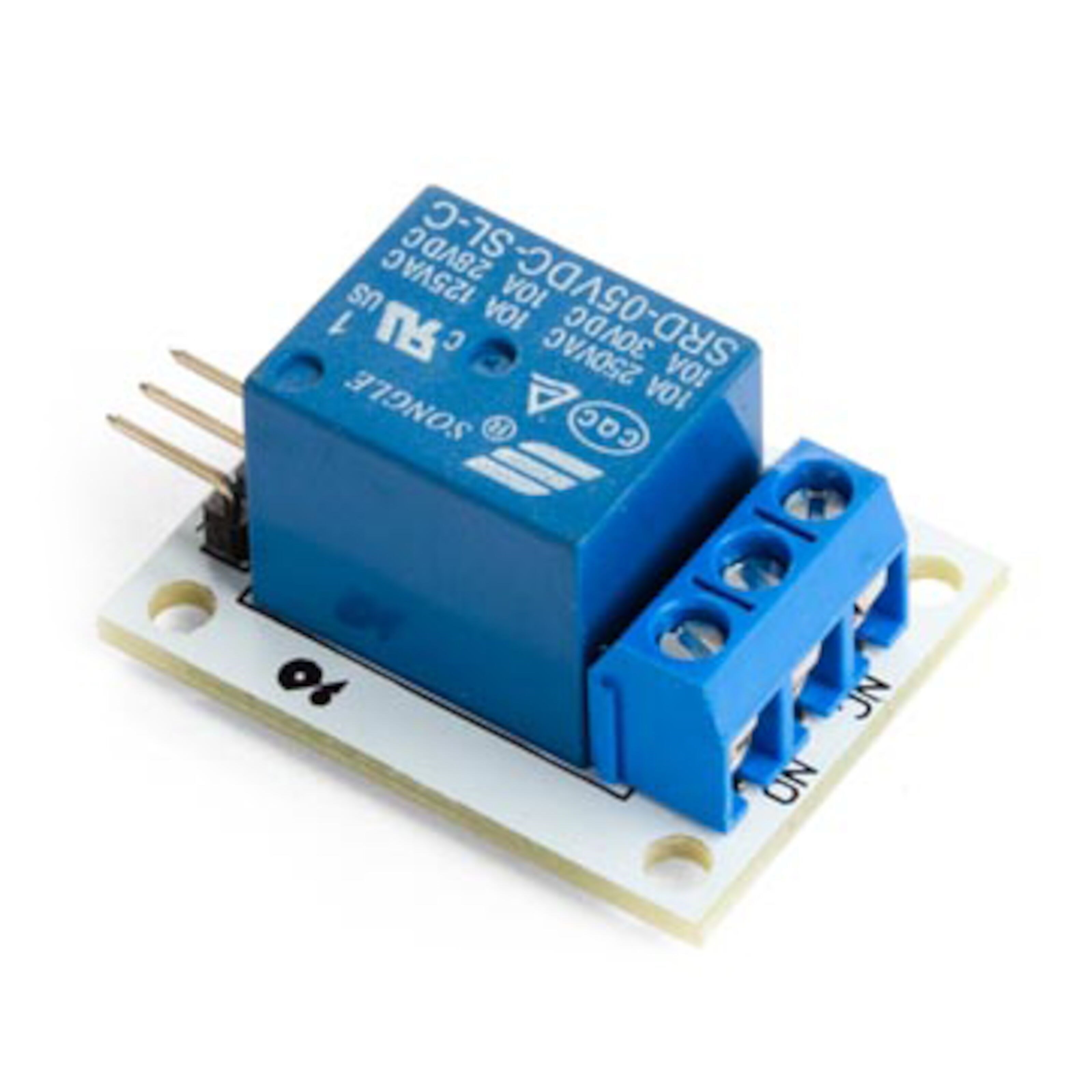

    Tja, søk på 5v relay ga meg feks dette:
    Obs, vet ikke om den 5v utgangen på fjernkontrollen kan levere nok strøm til akkurat dette releet...


    Fenalaar

    Hi-Fi freak
    Ble medlem
    12.05.2002
    Innlegg
    8.514
    Antall liker
    6.913
    Sted
    Narvik
    Torget vurderinger
    3
    Aspen bensin.
    Å kjøre aggregatet på bensin til 65kr/literen begynner å bli temmelig heftig galskap. Men jeg vil anbefale en liten dram Westfrost i bensinen, for å unngå vann i systemet, og det kan være smart å stenge bensinkrana mens aggregatet går, og la de tømme forgasseren.

    Johan-Kr


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.858
    Antall liker
    10.694
    Torget vurderinger
    10

    Pål gundersen

    Hi-Fi freak
    Ble medlem
    30.03.2020
    Innlegg
    1.923
    Antall liker
    2.507
    Sted
    Østfold
    Torget vurderinger
    7
    Å kjøre aggregatet på bensin til 65kr/literen begynner å bli temmelig heftig galskap. Men jeg vil anbefale en liten dram Westfrost i bensinen, for å unngå vann i systemet, og det kan være smart å stenge bensinkrana mens aggregatet går, og la de tømme forgasseren.

    Johan-Kr
    Blir bedre lyd, reinere strøm og miljøvennlig


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.858
    Antall liker
    10.694
    Torget vurderinger
    10
    Å kjøre aggregatet på bensin til 65kr/literen begynner å bli temmelig heftig galskap. Men jeg vil anbefale en liten dram Westfrost i bensinen, for å unngå vann i systemet, og det kan være smart å stenge bensinkrana mens aggregatet går, og la de tømme forgasseren.

    Johan-Kr

    Bra tips. Nå bruker jeg aggregatet der en del så det er vel tilstrekkelig gjennomstrømning og utskifting av bensin. Men det er nok lurt. Også fyller jeg alltid på litt kondensfjerner.

    På dieseltanken til Wallas (parafinvarmer) så har jeg dieseltilsetning iht anbefaling fra Sunwind. Har ring hytta varm på den, svært kjekt på offgrid hytte :)


    Har et partre 10 liters gassflasker, 50 liter diesel og 10-15 liter bensin. Diverse lightere og butangass til påfylling. To peisovner. Også 5-6 kubikk med ved. Offgrid er offgrid det……som Solan Gundersen ville sagt. Man er jo tross alt «sjølberga her oppe» 😂


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.858
    Antall liker
    10.694
    Torget vurderinger
    10
    Tilbake til passivt filter på Seas CA22RNY + DXT.

    Lavpassfilteret du foreslo cbarth var sånn passe. Jeg lagde et bedre selv med baffelstep og andreordens deling med litt finpuss på paralellkondisen med seriemotstand. Også brukte jeg grelv filteret på diskanten som er suverent. Diskantflteret du linket til var pyton. Det forundrer meg hvor mye dårlig man finner i US på diyaudio osv. Hva var det noen kalte det? «Strikk og binders» :)

    For å få samme frekvenskurve som jeg får aktivt med svær lyd så blir det litt tungdrevent. Summeringen blir heller ikke 100% perfekt men OK:



    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.858
    Antall liker
    10.694
    Torget vurderinger
    10
    Med aktiv deling så summerer det 100% perfekt. Det er så morsomt å bruke piltastene på PCn i minidsp softwaren «on the fly» når diskanten er reversert. Man ser dippen blir dyp. Når den er dypest snur man fasen tilbake og vipps, perfekt fase.

    Det er også dobbelt så mye kraftreserver og jeg opplever bedre dynamikk. Og ikke for å snakke om helt jevn og valgfri frekvensrespons.

    Her drevet med ekte originale Tripath chipper; Kingrex med TPA2020 til diskant og DIY med dual mono TPA2050 til bassen. Kun drevet med 12 Volt.



    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.858
    Antall liker
    10.694
    Torget vurderinger
    10
    Like «god lyd» men mister litt av perspektivet.
