Prosjekt hytteanlegg "off grid hifi"

Diskusjonstråd Se tråd i gallerivisning

  • Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.669
    Antall liker
    5.920
    Torget vurderinger
    9
    Sist redigert:

    tofter

    Hi-Fi entusiast
    Ble medlem
    21.02.2006
    Innlegg
    422
    Antall liker
    207
    Torget vurderinger
    4
    Noen risiko for klikk eller smell når man skifter kilde med den der?

    LMC snakket om «make before breake» og «brake before make» ang brytere en gang kan jeg huske…..
    Jeg er litt usikker. Hvis du skifter når kilden er inaktiv tror jeg det går bra. Men er nok best å sjekke med noen som har bedre kontroll på linjesignal.

    Skal i utgangspunktet bli det samme som å bruke en slik.


    duc916

    Overivrig entusiast
    Ble medlem
    21.09.2005
    Innlegg
    710
    Antall liker
    577
    Sted
    Vestfold
    Torget vurderinger
    1

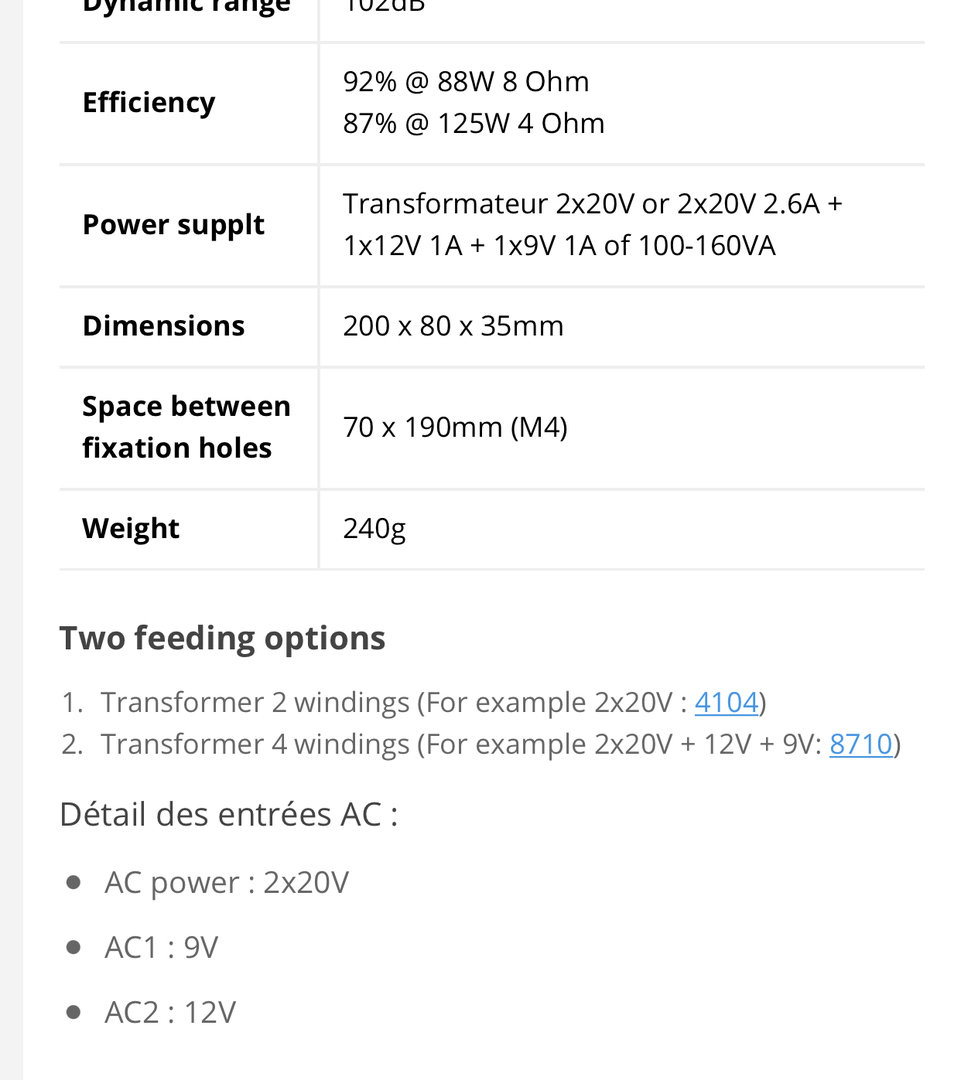

    Usikker på om det vil fungere. Hadde det vært 2 helt separate 20v ac forsyninger så kanskje. Men den skal 2x20 ac hvor de er kiblet sammen i et "null" punkt. Om en kan gjøre det med elektronisk generert ac, det vet jeg ikke...


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.669
    Antall liker
    5.920
    Torget vurderinger
    9
    Usikker på om det vil fungere. Hadde det vært 2 helt separate 20v ac forsyninger så kanskje. Men den skal 2x20 ac hvor de er kiblet sammen i et "null" punkt. Om en kan gjøre det med elektronisk generert ac, det vet jeg ikke...
    Da burde DC DC step-up’en vært isolert kanskje?


    duc916

    Overivrig entusiast
    Ble medlem
    21.09.2005
    Innlegg
    710
    Antall liker
    577
    Sted
    Vestfold
    Torget vurderinger
    1
    Dette kan jeg absolutt ingenting om. Det å koble sammen 2 slike dc til ac konvertere høres ikke helt greit ut...


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.669
    Antall liker
    5.920
    Torget vurderinger
    9
    Jeg dropper en kvasi ac løsning og fortsetter heller med den optimale <30 Volt løsningen som planlagt.

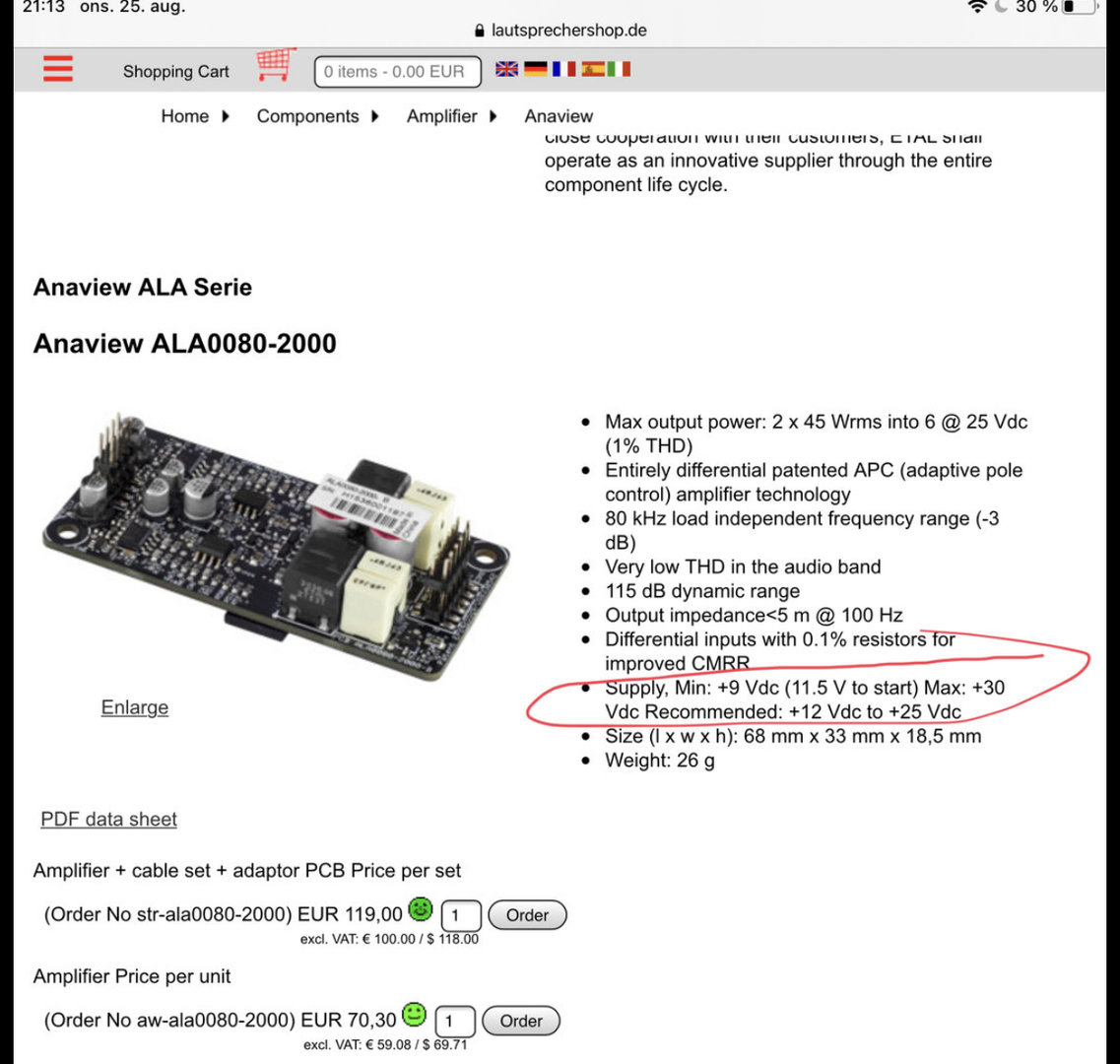

    Heller nok til å kjøpe en Anaview DC forsterker som nevnt tidligere og teste den mot T amp alternativene.







    En utfordring er Tivoli CD spillern. Har ikke så lyst til å dytte 13-14 Volt inn i den? Er ikke det risikabelt?

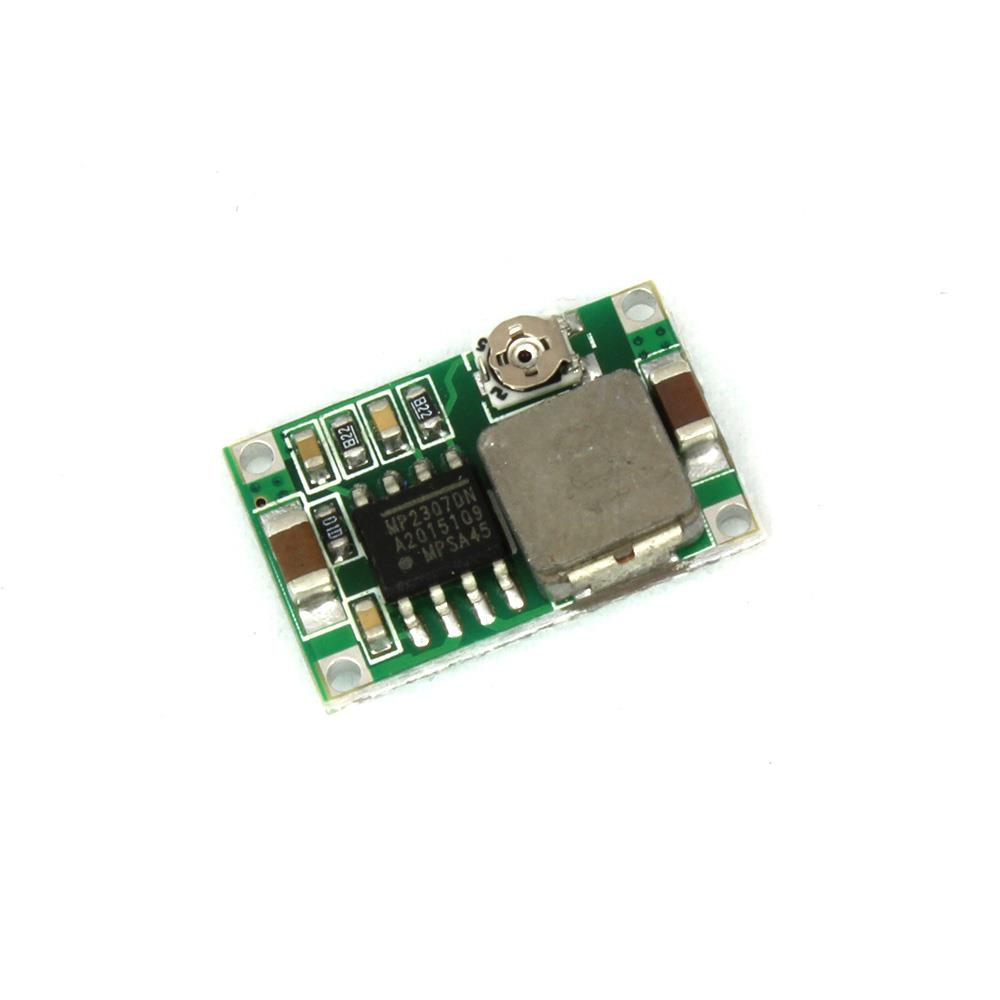

    Jeg har en håndfull sånne:



    Justerbar stepdown DC-DC omformer

    Input: 4,5V - 28V DC
    Output: 0,8V - 20V DC*
    Fungerende temperatur: -40C - +85C

    Maks 3 Ampere

    * Utgangsspenning kan ikke stilles høyere enn tilført spenning.

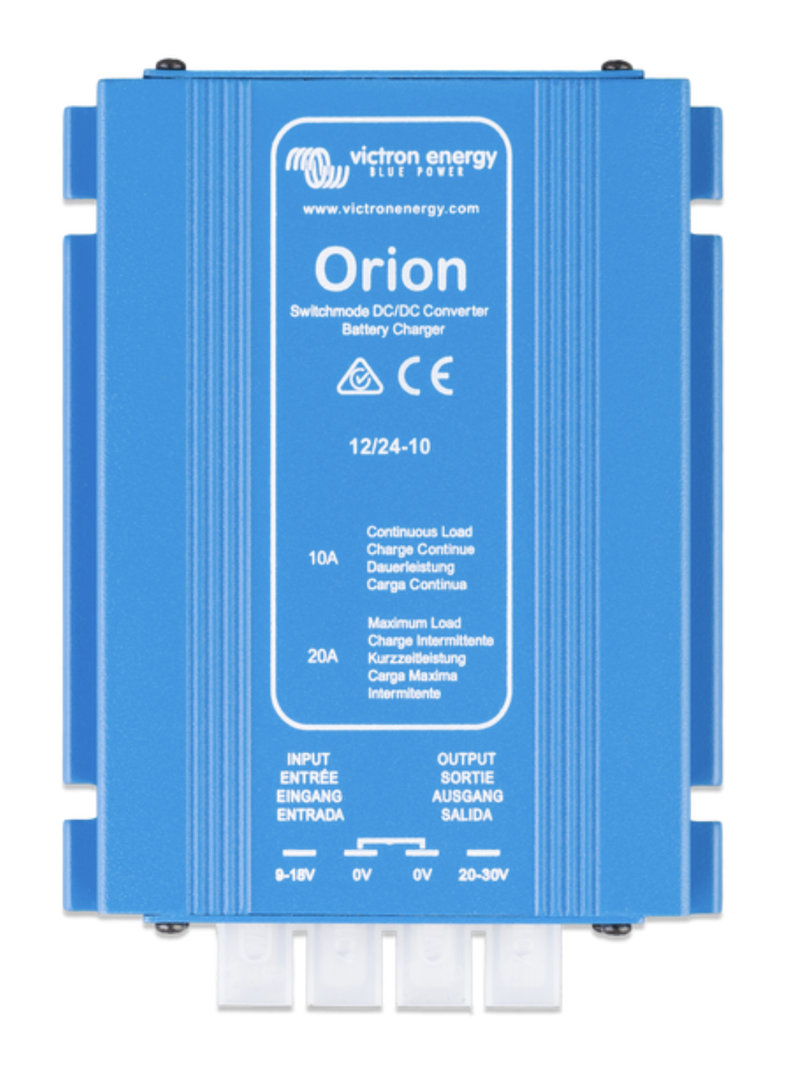

    Tenkte kanskje å henge meg på 24 Volt utgangen til Victron DC DC 12-24 converteren og lage en strømforsyningskabel med denne lille DC DC stepdownen i en dongle-fyrstikkeske eller lignende? Da får jeg stabil 12V til Tivoli CD spillern.

    Sist redigert:

    duc916

    Overivrig entusiast
    Ble medlem
    21.09.2005
    Innlegg
    710
    Antall liker
    577
    Sted
    Vestfold
    Torget vurderinger
    1
    Begge deler høres ut som En God Ide. Det eneste jeg mener å huske, er at slike "buck" converte trenger en spenningsforskjell mellom inn og ut. Eks har du 12 volt inn, så får du max. 11 volt ut. Det står riktignok at du ikke får høyere utspenning enn inn. Jeg ville ha sjekket det, evn koblet den opp og justert den for å se om en får høy nok utspenning...
    Ellers ser jo dette storveis ut !


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.669
    Antall liker
    5.920
    Torget vurderinger
    9
    Med stabil 24 volt inn i denne lille «buck’en» så er 12 volt stabil ut bankers :)

    Hjelpe meg så lang tråd det har blitt bare for å få stereoanlegg på en hytte uten strøm og vann 😂


    duc916

    Overivrig entusiast
    Ble medlem
    21.09.2005
    Innlegg
    710
    Antall liker
    577
    Sted
    Vestfold
    Torget vurderinger
    1
    He-he, men se på det som en innsats for senere lesere med samme utfordring. Tråden har vel snart (?) vært innom det en kan møte av utfordringer...

    Sist redigert:

    Ludo

    Hi-Fi freak
    Ble medlem
    08.08.2008
    Innlegg
    2.735
    Antall liker
    220
    Sted
    Sandefjord
    Torget vurderinger
    1
    Med stabil 24 volt inn i denne lille «buck’en» så er 12 volt stabil ut bankers :)

    Hjelpe meg så lang tråd det har blitt bare for å få stereoanlegg på en hytte uten strøm og vann 😂
    Så sant så sant! Og èn problemstilling er stereoanlegg på en hytte uten strøm :) men når den mangler vann i tillegg... :unsure:

    Utrolig artig å følge med på veldokumenterte DIY-prosjekt som dine, helt utrolig hva du får til 🥳


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.669
    Antall liker
    5.920
    Torget vurderinger
    9
    Om et par måneder skal jeg lage et innlegg med en del konklusjoner :)


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.669
    Antall liker
    5.920
    Torget vurderinger
    9
    Har til og med biampet 2 stk Trends nå under all testingen.

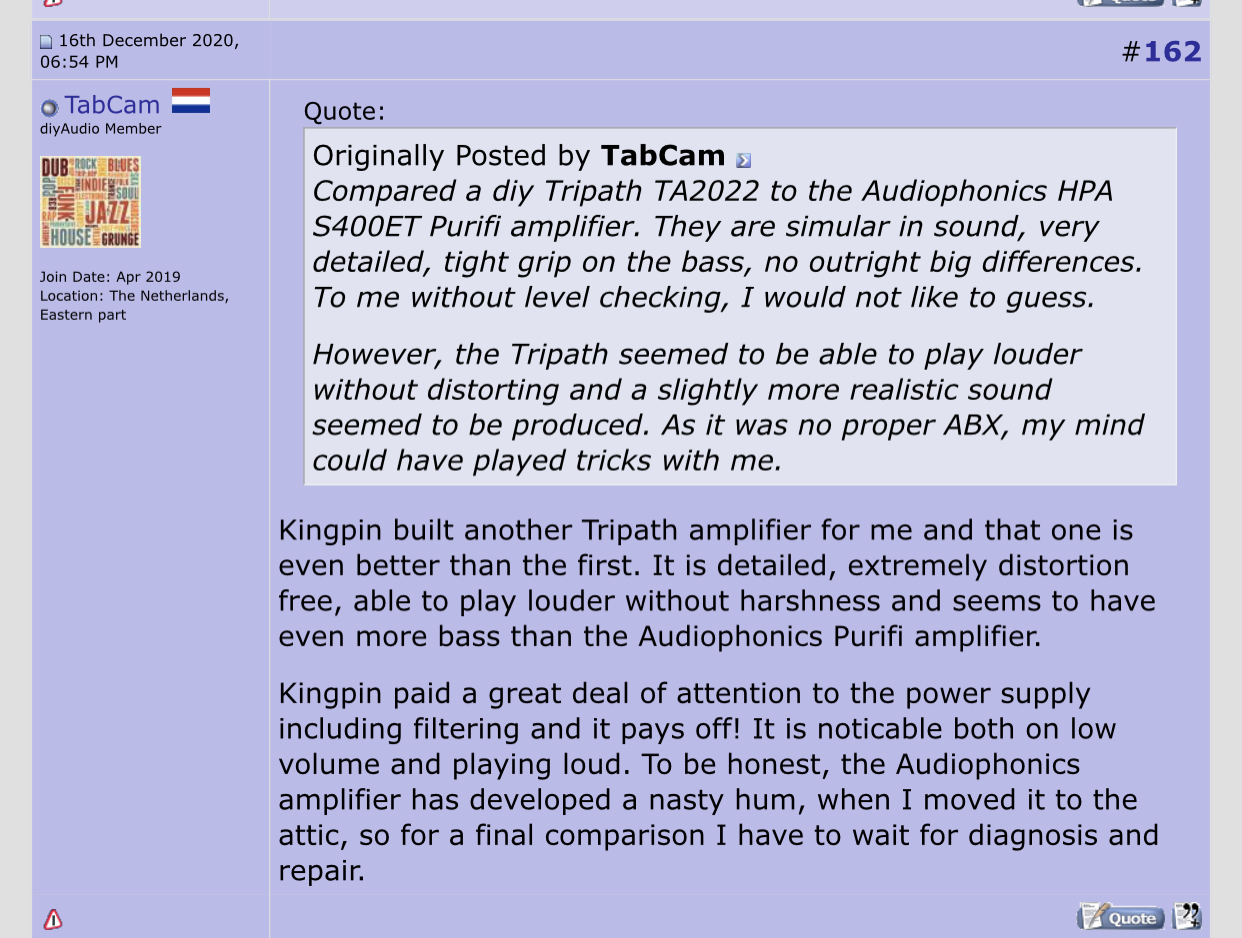

    Er temmelig sikker nå på at Tripath TA2050 monoblokkene jeg har bygget kabinett til er best. Her blir det også brukbart med kraft (og mindre vreng) når jeg skrur DC DC konvertern opp til 30 Volt.

    Dette blir løsningen. Har laget sokler til høyttalerne. De skal males matt svart. Nå venter jeg på krem delefilterkomponenter og vurderer filt rundt diskanten.











    Og sånn ser El-anlegget ut :)



    solcelle setup.jpg

    Sist redigert:

    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.669
    Antall liker
    5.920
    Torget vurderinger
    9

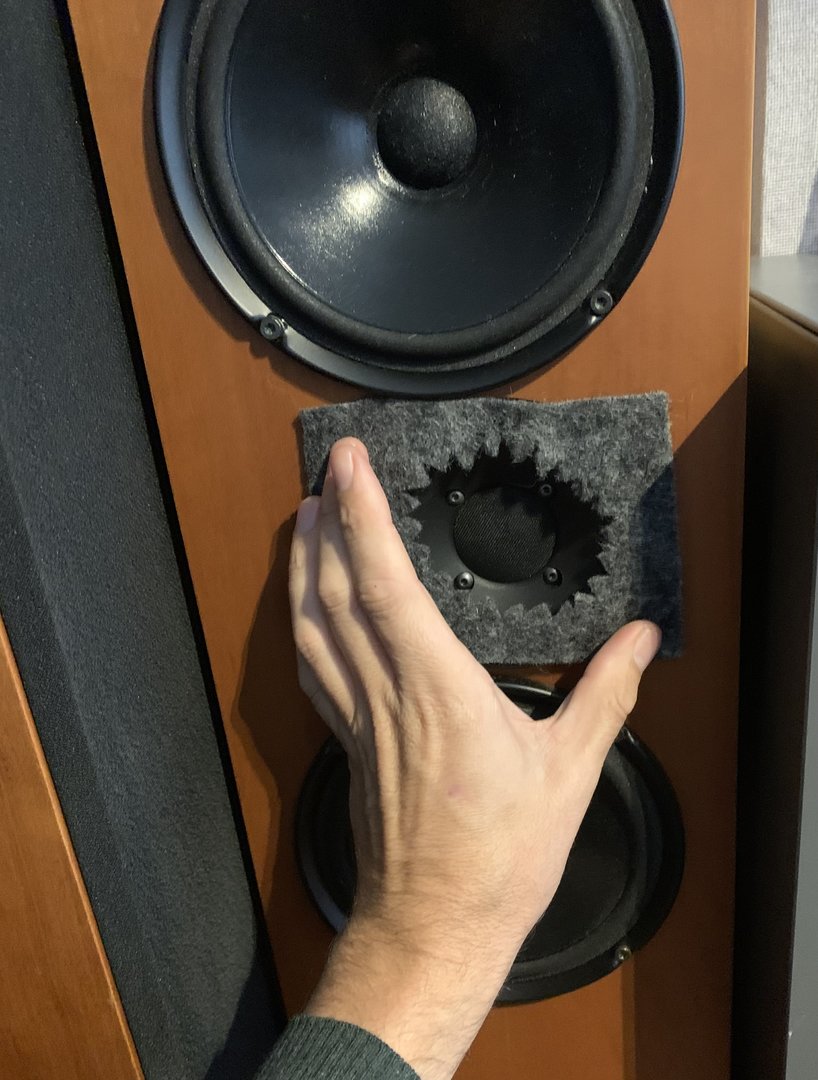

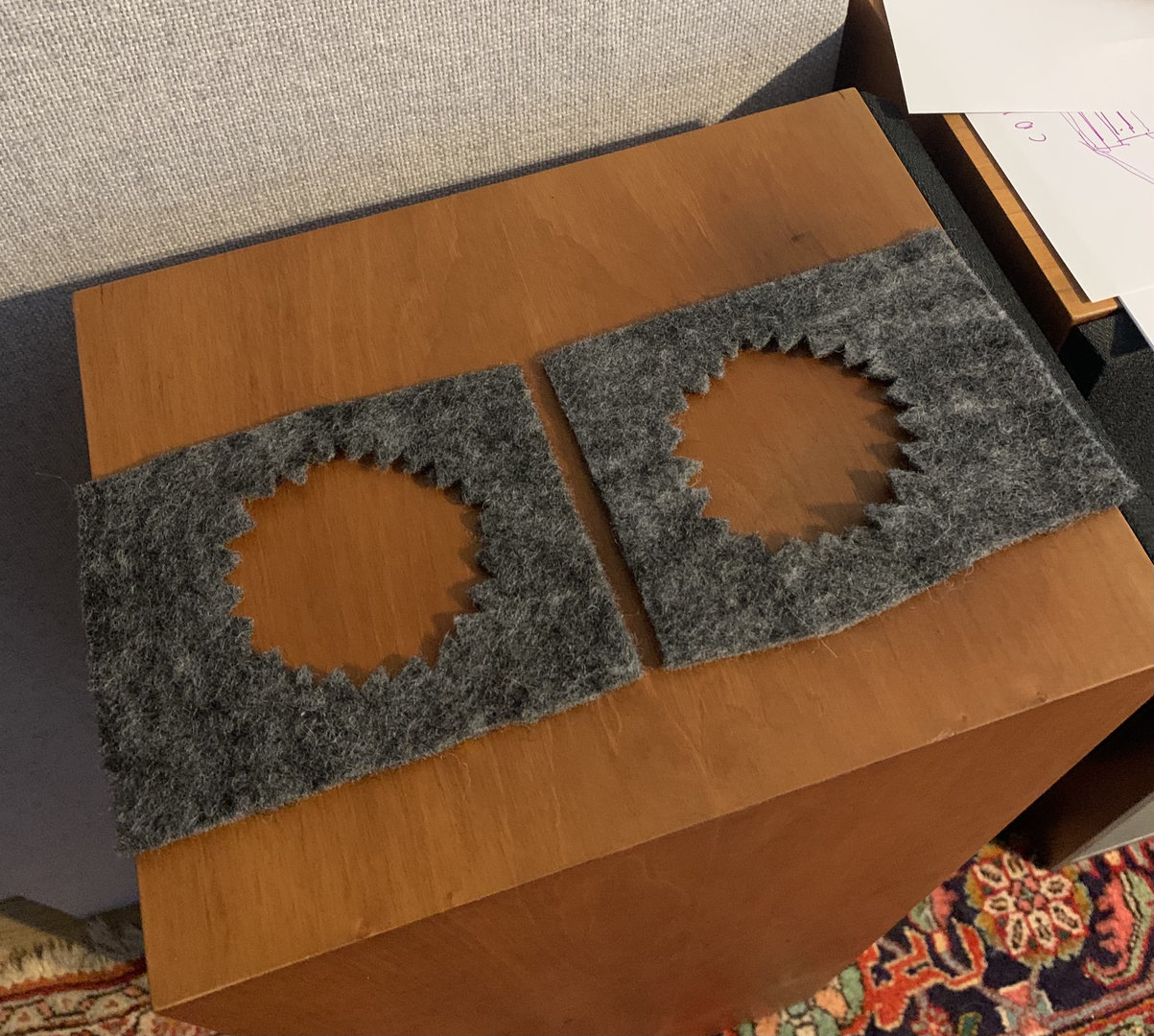

    Har kjøpt 3 mm filt hos Panduro.

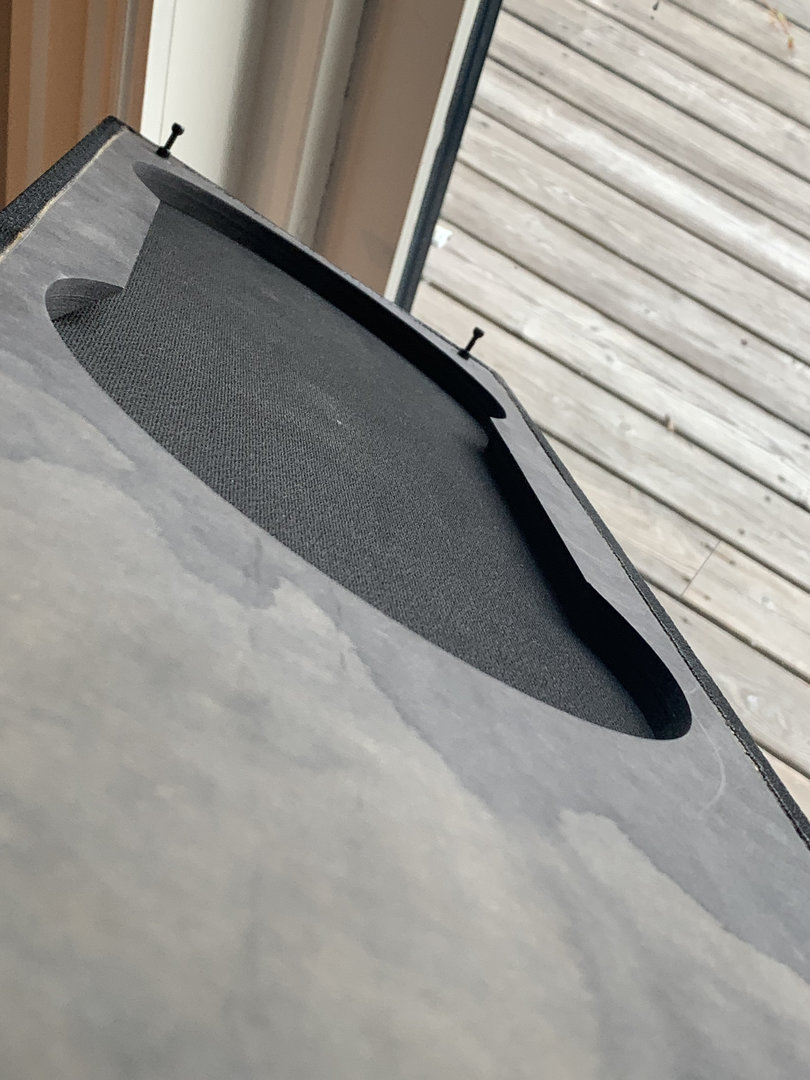

    Høyttalergrillen har tight og fin tilpasning og til og med en skarp fas for å redusere diffraksjon.

    Jeg tror jeg skal skjære ut filt som følger innerkant fas på hver side og tetter rundt diskanten.

    Så limer jeg forsiktig på med limpistol. Det er reverserbart.





    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.669
    Antall liker
    5.920
    Torget vurderinger
    9
    Da er laboriatoret, som var ekstremt rotete, ryddet og støvsugd. «Dali 104 Jubilee DXT edition» og «Snell E2 New Old School 2021» kabinettene er dyttet pent inntil veggen. Ellers er det ikke en eneste tang eller ledningsstump igjen på rommet.

    Da blir det mekkepause en lang stund med unntak av delefilter lodding om 3-4 uker på kjøkkenbenken.

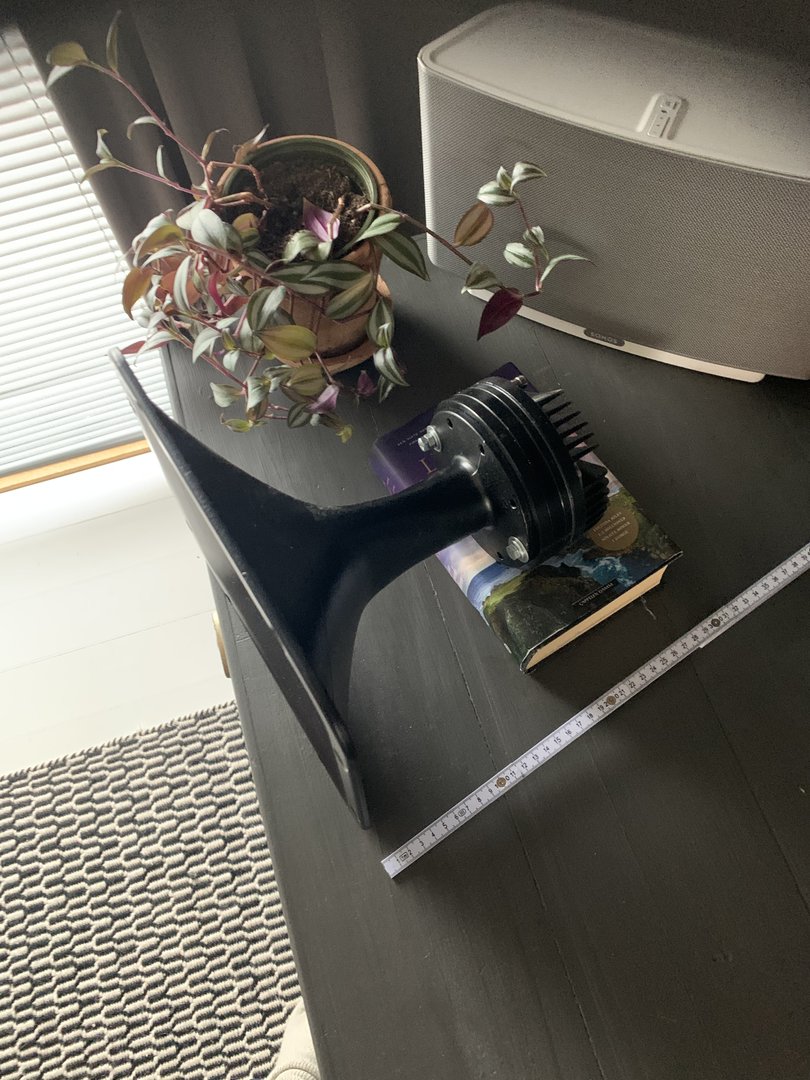

    Deilig med litt svær lyd også:






    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.669
    Antall liker
    5.920
    Torget vurderinger
    9
    Preamp deler er bestilt / på lager. Har allerede laget et bivokset Wenge kabinett til.

    Edit: ser at First Watt H2 bør være i en egen boks da den ikke er egnet i alle sammenhenger



    Kildevelger:





    Dac, skal slakte en Trends:





    Rørsimulator ala Nelson Pass. Den smeller når man slår den på i følge Pass, da må det en smart løsning til i bryter-logistikken.






    Og fjernstyrt volumkontroll:



    Sist redigert:

    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.669
    Antall liker
    5.920
    Torget vurderinger
    9
    Ellers så er jeg på lufta med venteanlegg. KingRex t-amp og John Blue 3» fulltonehøyttalere med nydelig mellomtone.
    Nå går det i Bizet og opera.

    Deilig med CD plater, da kan jeg lese høyt for fruen fra innercoveret og vi blir ikke fristet til å hoppe fra det ene til det andre.




    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.669
    Antall liker
    5.920
    Torget vurderinger
    9
    Assymetrisk passivt delefilter for å justere fasen (løpetid):

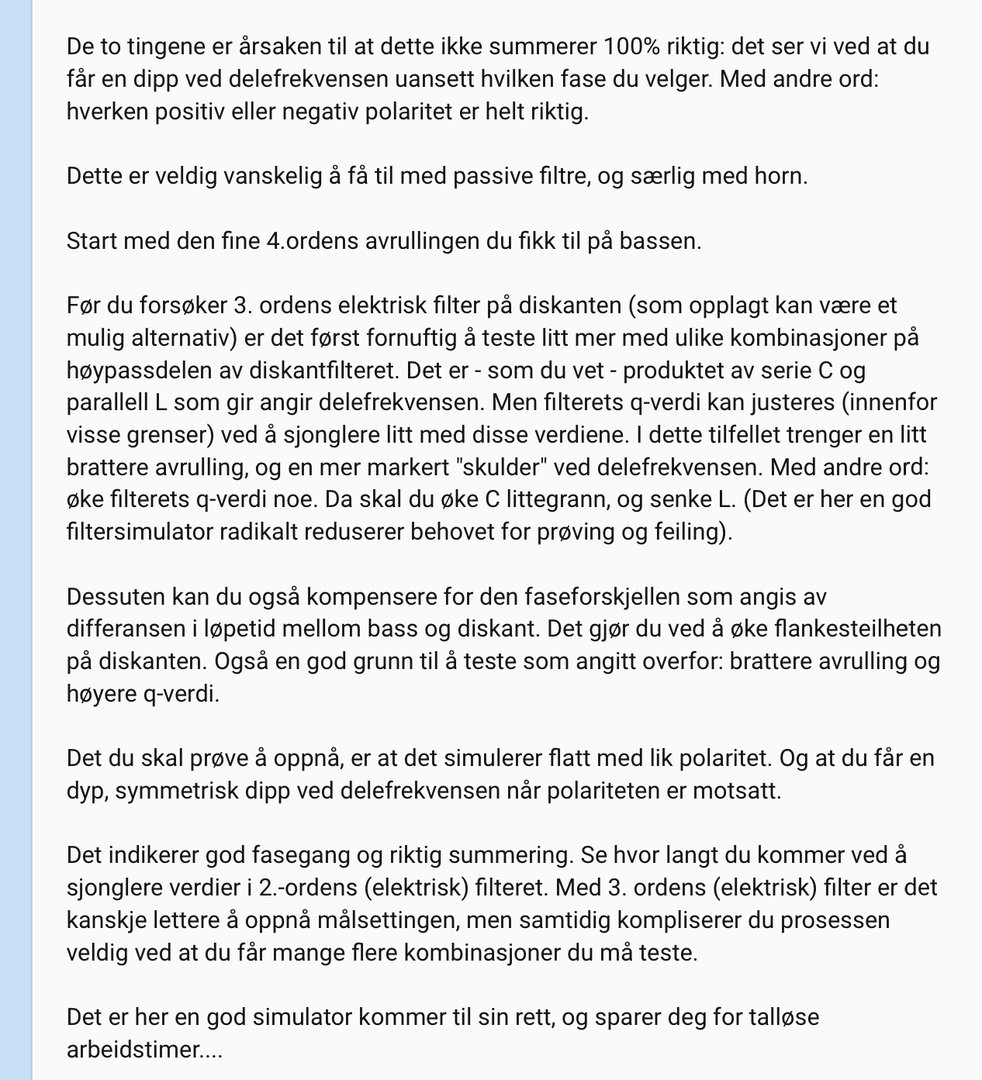

    Fant et gammelt notat fra grelv som forklarer metoden.





    defacto

    Hi-Fi freak
    Ble medlem
    04.05.2016
    Innlegg
    4.001
    Antall liker
    1.388
    Sted
    Liten by
    Jeg må bare spørre, har du mye fritid? :)
    Jobben du legger ned i dette er fantastisk og baner vei for mange!

    Sist redigert:

    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.669
    Antall liker
    5.920
    Torget vurderinger
    9
    blir nok mest lesing og drodling i tråden. Går gjerne tre fire uker mellom hver fysiske økt


    cbarth1

    Hi-Fi freak
    Ble medlem
    24.08.2012
    Innlegg
    1.944
    Antall liker
    1.730
    Sted
    Arendal
    Torget vurderinger
    2
    Assymetrisk passivt delefilter for å justere fasen (løpetid):

    Fant et gammelt notat fra grelv som forklarer metoden.



    Vis vedlegget 756291
    Dette stemmer i 90% av tilfellene hvor du har konvensjonell diskant og (bass)mellomtone montert på en flat baffel. Men begynner du med waveguider eller fysisk kompensere for off-set av akustisk senter er det ett helt annet "ball-game".
    Samme med disse 8-toms bassmellomtone og 3khz BW3 deling (BBC-style), hvor fase treffer med både med positiv fase på pluss terminalen til diskanten og invertert. (Selv om det låter mye bedre invertert)

    Mange henger seg veldig opp i hvor mange ordens elektrisk deling det er osv. Det er TOTALT likegyldig. Med rette driver og valg av delefrekvens så kan man få 4. ordens akustisk avrulling med 1. ordens elektrisk filter, og i ett annet tilfelle må man opp i 4. ordens elektrisk filter for å få en pen 2. ordens akustisk avrulling.

    Ett annet partytriks er f.eks å fra 2 til 2,5 veis design. Da kan man leke litt med avrullingen. Har man i utgangspunktet en 2veis konstruksjon og 2. ordens akustisk avrulling, så kan man med noen bittesmå tweaks og legge til ett basselement til få 3. ordens avrulling på den øvre bassmellomtonen.

    Mange veier til Rom, bare fantasien og fysiske lover som stopper deg. Det er det som er så gøy med denne hobbyen.
    Vi som holder på med litt diy kan ta noen helt andre valg og prioriteringer enn en komersiell høyttalerprodusent.


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.669
    Antall liker
    5.920
    Torget vurderinger
    9
    Preamp med innebygget justerbar forvrengning mottatt. Bra byggekvalitet 👍





    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.669
    Antall liker
    5.920
    Torget vurderinger
    9
    Over til Dali 104 Jubilee «DXT grelv-edition» igjen :)

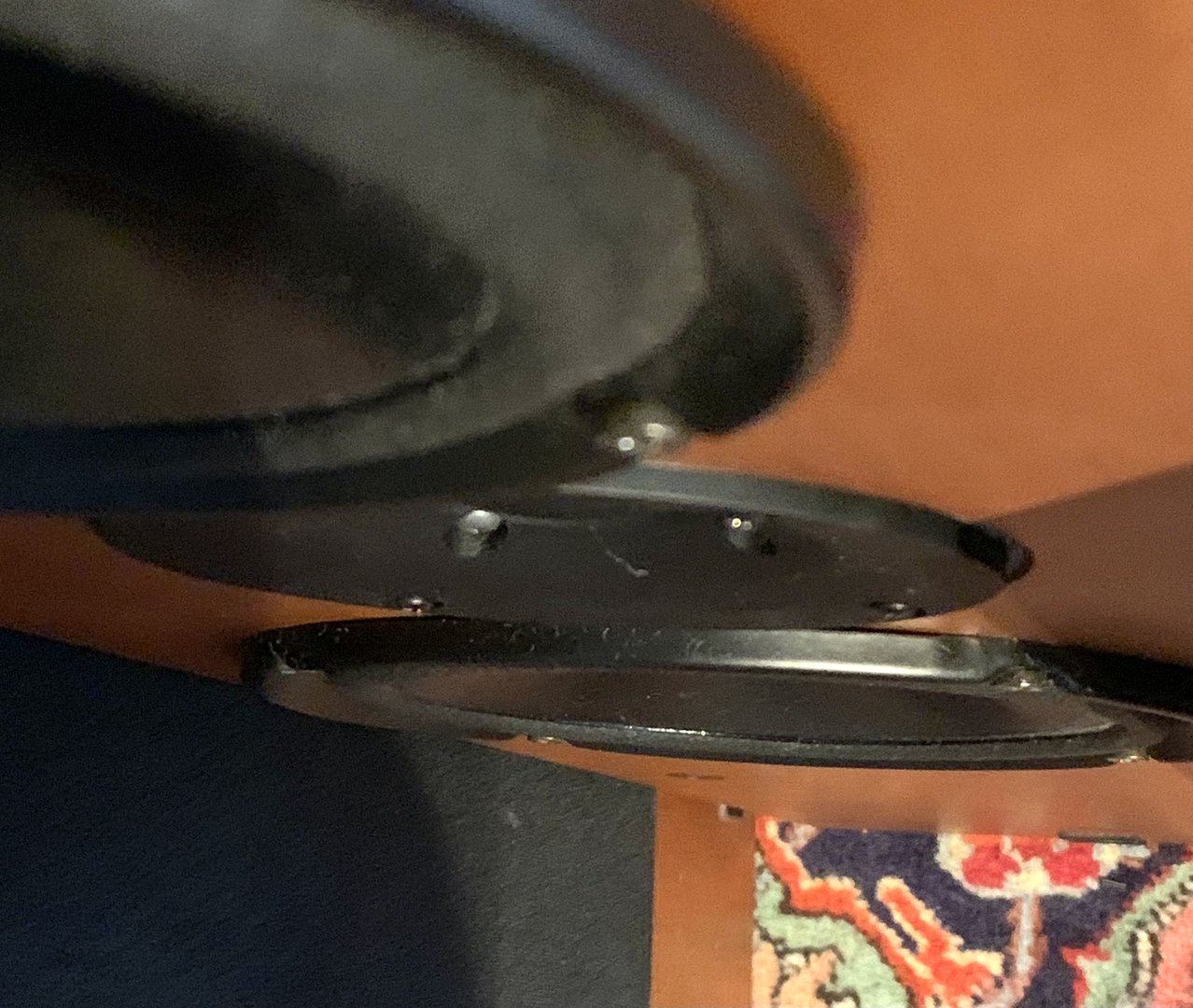

    I og med at Seas DXT diskanten har litt tykkere faceplate så stikker den et par mm ut. Har ikke lyst til å mikke med fresen. Lager heller en Wilson løsning.

    Blir spennende å måle med / uten.



    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.669
    Antall liker
    5.920
    Torget vurderinger
    9

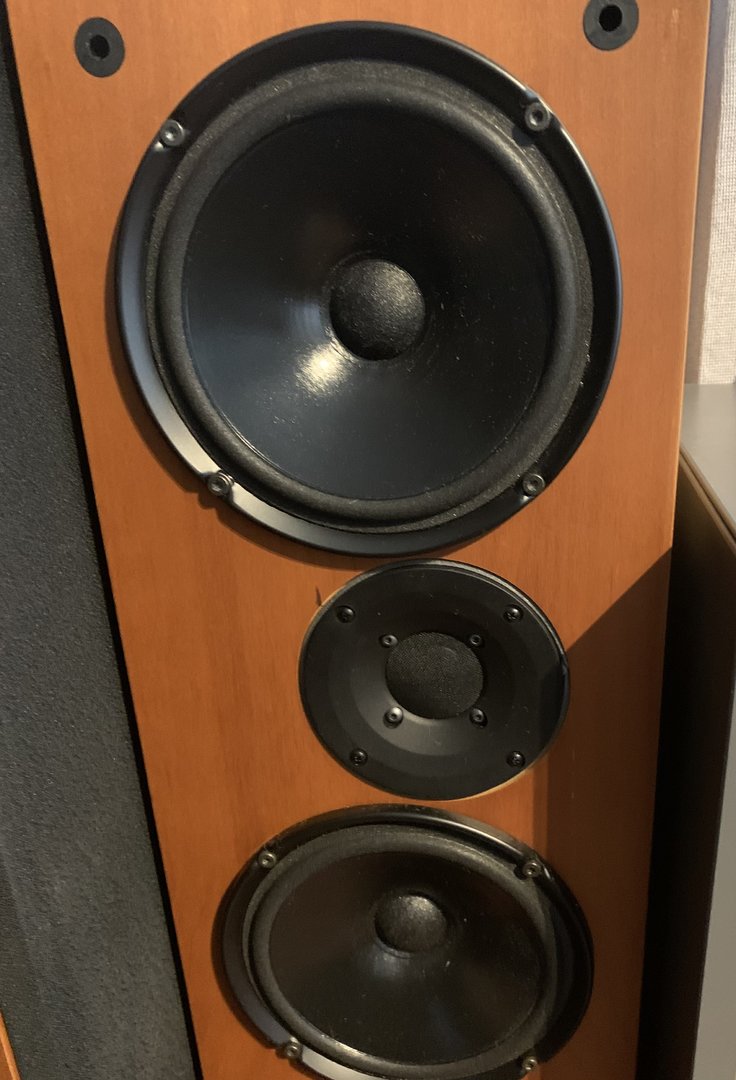

    Et annet mulig unødvendig tweak er de fire stygge skruehullene midt i waveguiden.

    Her er en som har dyttet in blutack:


    Blå er med blutack, rød er original. 5 dB mellom strekene:



    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.669
    Antall liker
    5.920
    Torget vurderinger
    9

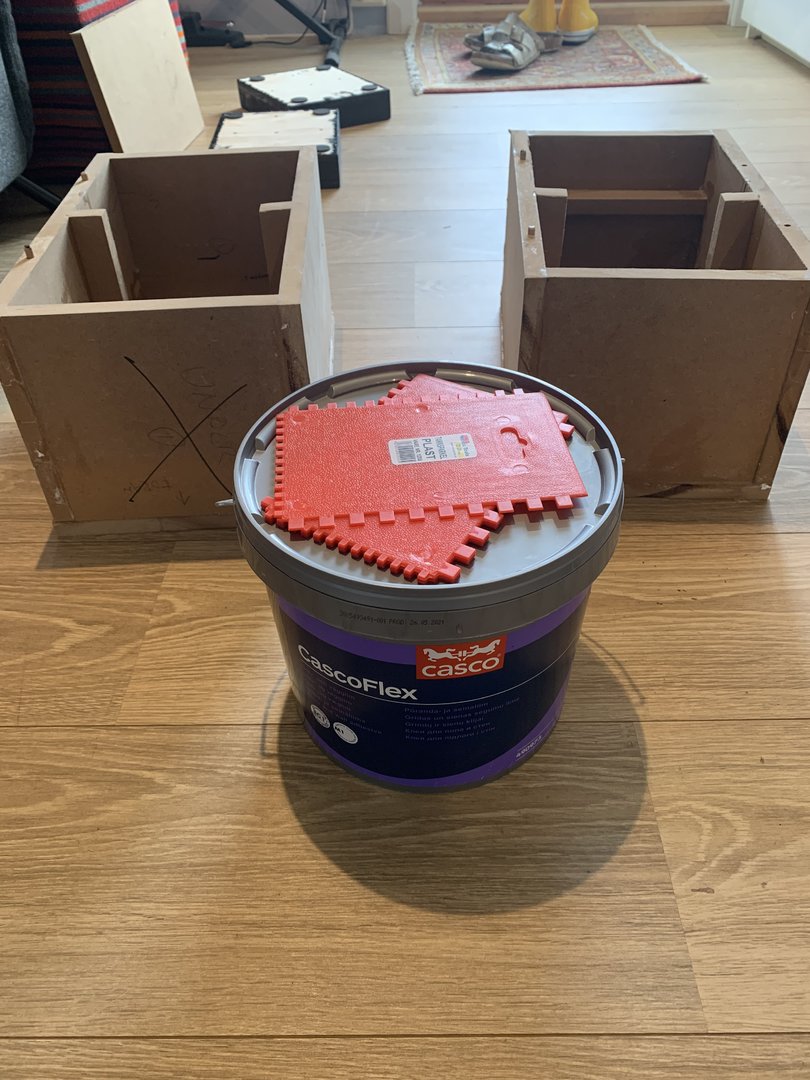

    De hadde bare 5 kg med gulv og vegglim på Maxbo.

    Dette er det beste til å lime asfaltplater.

    NB! Det selvklebende limet på asfaltplater er til karosserideler av metall og ikke til spon og mdf. Derfor kan det løsne med tiden. Fugelim som Tec7 etc funker bra men gulvlim enda bedre. Noe forferderlig gris er det imidlertid.

    Jeg skal jo dempe litt i Dali 104 DXT, AX-TWO klonene og flagrekabinettet av 9 mm xfiner.

    Kjekt med 5 liter da.



    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.669
    Antall liker
    5.920
    Torget vurderinger
    9
    Jeg skjønner ikke hvorfor Harbeth bruker stiftemaskin? For å spare tid kanskje?



    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.669
    Antall liker
    5.920
    Torget vurderinger
    9

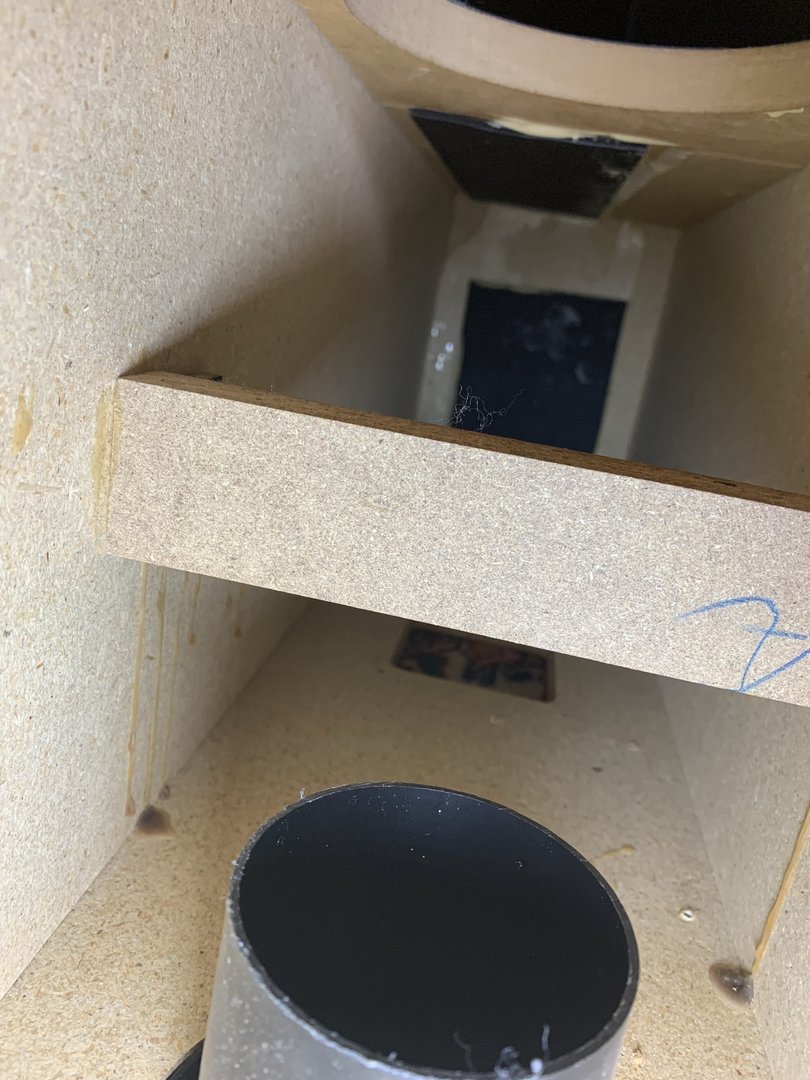

    Dali 104 Jubilee kabinettene ser sånn ut inni. En liten avstiver. Kabinettet er av 19mm spon.





    Når kassa er helt tom og står på spikesene på gulvet så gir knoketesten drøye 400 Hz på sideveggene og drøye 800 Hz på frontplata og topplata. Jeg synes det er litt for mye klæng her. Og at den er relativt lys? Eller?

    Sist redigert:

    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.669
    Antall liker
    5.920
    Torget vurderinger
    9
    Jobber nå samtidig med AX-TWO klonen og dette lille kabinettet er forbløffende bra. Kan det ha noe med at frontplata ikke er limt på? Er mye dødere enn Dali kabinettet og slår ut på ca 250 Hz jevnt over.



    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.669
    Antall liker
    5.920
    Torget vurderinger
    9
    Et av virkemidlene er jo å få både forskjellige bølgelengder i kabinettet og forskjellig ressonans fordelt på de respektive veggene.


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.669
    Antall liker
    5.920
    Torget vurderinger
    9
    Har fundert litt, lest litt og diskutert med diverse.

    Valgte moderate inngrep i Dali 104 Jubilee kassene.

    Litt av oppskriften er kanskje sponkabinetter med lite avstivning.

    Tok en runde med knoketesten og jeg syntes faktisk frontbaffelen og toppen var værst.

    Valgte å lime på asfalt med gulvlim på frontbaffellen under driverne og i topp og bunn. Vanskelig å komme til gjennom åpningen til drivern.

    Nå er den spisse klangen borte men det er allikevel ikke overdempet.



    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.669
    Antall liker
    5.920
    Torget vurderinger
    9

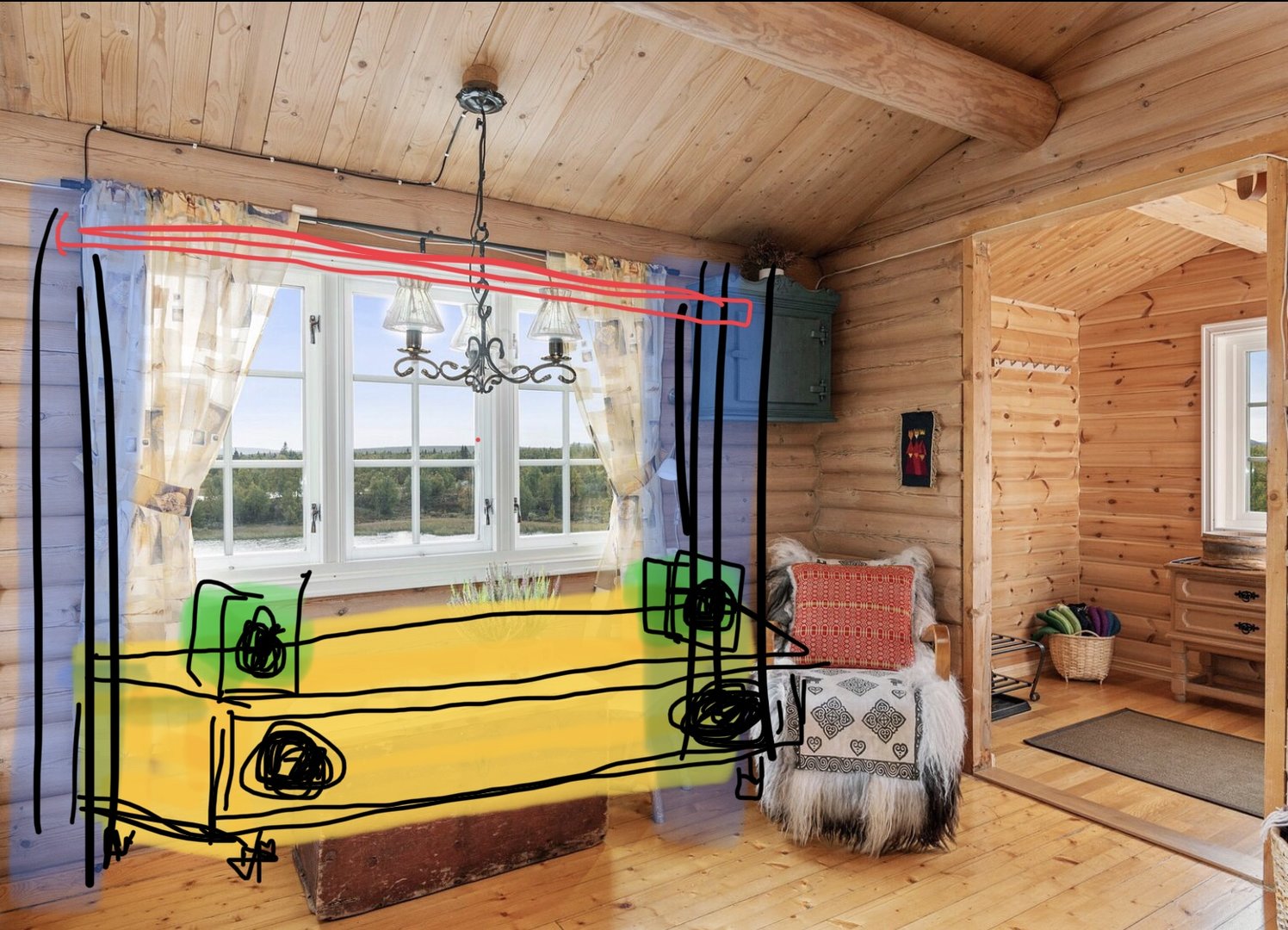

    Mere drodling rundt dette med konsoll-hifi. Det er mer WAF enn store gulvstående.

    Mitt ankepunkt har vært lavt lytteperspektiv.

    Men? :)

    Hva om diskanten står oppå benken? Hvis jeg setter en liten IKEA hylleknott av metall under høyttalerne og i benken slik at den er på millimeteren i fase? Da kan den jo også dreies mot lytteposisjon bed behov.

    Konsollbenken blir 2 meter bred så det blir et alright volum. F eks B200xH45xD35 som gir 114 liter pr kanal. Da er Seas FA22 godt egnet. Eller en spretten 10 tommer? Hva finnes? Jeg har jo ikke mange watt til rådighet. Hvis jeg ikke lager passivt filter så har jeg minidsp HD2x4 men er mest lysten på et enkelt system.

    Jeg tenker kanskje Bliesma berylliumsdiskanten i waveguide. Da blir satellitten ca 18x18x18 cm oppå konsollen og forstyrrer ikke hyttekosen nevneverdig. Deling kan gjøres i området 1300-1600 H





    Dette er The Shy sin:




    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.669
    Antall liker
    5.920
    Torget vurderinger
    9
    Hmm. Mulig jeg har vært innom dette tidligere i tråden. Bygger jeg 18Sound horna inn i et svært kompakt trapesformet kabinett tar de ikke mye plass på benken. Og jeg har jo tidligere fått godt resultat med JBL 2206 i 70 liters kasse.
