drossels Diy tråd

[Drossel]

Købte min for 15 år siden mener jeg. Købt hos RS Components. 450 kr. tror jeg det var.
http://dk.rs-online.com/web/p/kobbertape/7362181/



[Drossel]

1 4" x 55 yds 6MMX50M Copper Foil Tape EMI Conductive Adhesive SHIP from USA | eBay



[Gbatokai]

Denne får du for femten kroner... inkludert frakt:

1pc Useful Durable Copper Foil Conductive 5mm x 30M EMI Shielding Tape Adhesive | eBay

Jækla billig, spør du meg -



[Drossel]

F 5 turbo V 3

Så er de 32 stk 10000 uf 50 V Roe 105 Celsius beklædt.



[Finnogangela]

Smukt!

Hvad er de beklædt med?

- og sætter du dem op i noget drejebænkslignende for at få det flotte resultat?



[Drossel]

Viser nogle detaljer i weekenden. Det er håndarbejde. Ville gerne haft Silke eller Uld. Dette er en nødløsning på grund af tidsnød. Det er Bomuld som ikke er så godt som de førnævnte.



[Torsen]

jøss, det der var litt av en jobb!



[Drossel]

Øvelse gør mester. Det har taget 3 timer tipper jeg.



[Drossel]

Sådan gør jeg.



[Drossel]

Drej kondensatoren forneden mens du lægger tråd på. Stram tråden op på kondensatoren engang imellem. Stram også lidt foroven et par gange undervejs. Øvelse gør mester.



[Nightpuma]

Hei Drossel. Det hadde vært interessant om du kunne beskrive hvordan du opplever de lydmessige forskjeller på elektrolytter m/plast, nøgne, med ull, silke eller bomuldstråd og dyppet i linolje.



[Drossel]

Desværre en så detaljeret redegørelse er jeg ikke i stand til. Jeg holder mig til andres tidligere konklusioner .



[Finnogangela]

Hej Drossel, tak for den fine beskrivelse (kan huske min far viste mig den der strambare surring i sin tid

Behandler du med linolie bagefter, eller?



[Drossel]

Ja det vil jeg. Prøvede med Shellac men hele bomulds hylsteret drejer bare rundt. Har ingen fast kontakt til kondensatoren.



[Nightpuma]

Hvis det skal være noget andet end linolie ville jeg prøvet tonkin lak. Hvis du går i naturmaling.dk på hjørnet der ved Israels plads kan de sælge dig en lille mængde. Den består af linolie, tungolie og kinesisk træolie. 100% naturlig uden opløsningsmidler.



[Drossel]

Fint tak for det ! Shellac er strålende til formålet. Det har bare ike fået kontakt med huset tilsyneladende.



[Drossel]

Ups sådan går når man føler siden ikke reagerer. Dette er 4 kanal bagkanal forstærker til en ven. Modulerne er Holton NXV 300 R 2. Trafoerne er 2 stk 500 VA 35 Vac . De er befriet for plastic og støbt ind i epoxy.



[Drossel]

Sidste skud på stammen en Holton NXV 300 R2 med rc led til indgangstrinnet. Kører med 2x 70 Vdc. Dette er til en center højttaler til en som købte mine Monoblokke.



[Drossel]



[Drossel]

Fandeme nogle fantastiske monoblokke



[Drossel]

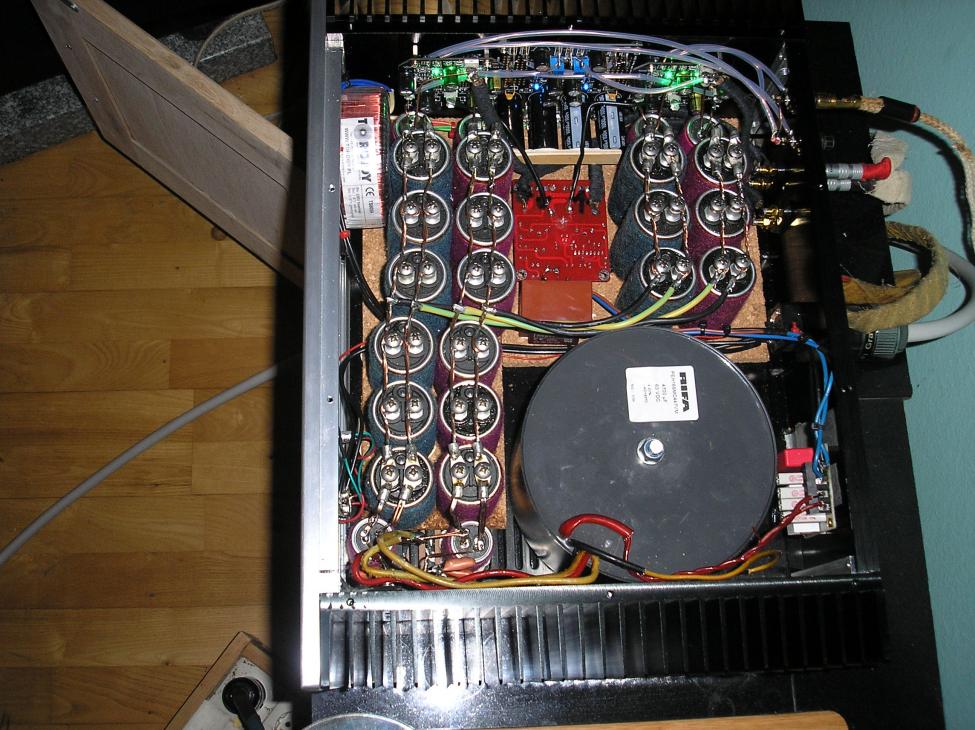

Nyeste Holton byg. 2 x 2 stk Holton NXV 200 L. Lytteerne er Rifa 169 befriet for plastik. Omviklet med kobber og silke/linolie.



[Drossel]

22 likes på facebook på et par timer.



[Sven_Palvig]

Nydeligt arbejde Erlend.



[Ine123]

Vis vedlegget 298882 Nyeste Holton byg. 2 x 2 stk Holton NXV 200 L. Lytteerne er Rifa 169 befriet for plastik. Omviklet med kobber og silke/linolie.

Hvis det virkelig må se slik ut for å få "god lyd", så må jeg melde pass....
Blir litt for mye treplater, lim og olje etter min smak. Dette må jo lyde bedre enn hva de beste HighEnd fabrikanter kan framstille, for DE bruker jo ikke slikt ?
Eller gjør de ?
Mvh.
Johnny



[LMC]

rottereir imo
men om det låter bedre, er det vel bare å slenge på lokket?
mvh
Leif



[Ine123]

Hei

rottereir imo

Vel, da var det sagt

Mvh.
Johnny



[Drossel]

rottereir imo
men om det låter bedre, er det vel bare å slenge på lokket?
mvh
Leif

Du laver selv meget værre Rottereir ind imellem. Det dere ser som træ er kork til at dæmpe kabinettet. Limen og træet på de vandrette lytter er pågrund af mekanisk stabilitet. Må indrømme topprioritet er lyden. Udseende kommer i anden række. Men det er bare LNE og LMC som har kritiseret indtil videre. Plastic på lytterne giver ik den samme letflydenhed og detaljering som hvis den er fjernet.



[LMC]

jeg sa jo lyden er det primære og dette vil jo dekkes av kabinettet
jeg drev og med plastfjerning før i tiden, men det er ikke der slaget står, og kan i beste fall kalles finpussing imo
det er mere fundamentale forhold, generelt i hele systemet, som gir store effekter
men du har vel funnet "din nisje"
mvh
Leif



[Halair]

Det dere ser som træ er kork til at dæmpe kabinettet. Limen og træet på de vandrette lytter er pågrund af mekanisk stabilitet. Må indrømme topprioritet er lyden. Udseende kommer i anden række. Plastic på lytterne giver ik den samme letflydenhed og detaljering som hvis den er fjernet.

Du har din filosofi samt ambisjon med bygget, så langt det lar seg gjøre uten kompromisser for lyden. Estetikk sitter i baksetet / funksjon foran form. Helt fair Rottereir? Ja kanskje, men spiller det noen rolle egentlig? Lykke til!



[Drossel]

jeg sa jo lyden er det primære og dette vil jo dekkes av kabinettet
jeg drev og med plastfjerning før i tiden, men det er ikke der slaget står, og kan i beste fall kalles finpussing imo
det er mere fundamentale forhold, generelt i hele systemet, som gir store effekter
men du har vel funnet "din nisje"
mvh
Leif

Nej Leif det er jo ik bare plastic det drejer sig om lige så lidt som shunt forsyninger. Har prøvet shunt forsyninger og det er bare ik mig. Synes det slår dynamikken ihjel.



[LMC]

jeg kommenterte det synlige
resten er sikkert fortreffelig
hos meg er det dynamikk ut av helvete, uansett hva slags power jeg bruker
i shunt psu må du bare ha nok å regulere på...de sedvanlige 3-5 volt holder ikke....
mvh
Leif



[Drossel]

Så siger vi det. MEn forstærkerne her mangler enten tilspilning eller et eller andet skal moddes for de er lidt til den analytiske side.



[Drossel]

Udkast til 450 W Holton 800 L. Trafoen er fra en gammel proffessionel forstærker. Den er instøbt i 600 g epoxy. Elektrolytterne til udgangstrinnet er Wicon 10000 uf 100 V og der er 12stk. De runde i hjørnerne er 1 H 50 ohm drossler som skal efterfølges af 2 stk 6800 uf 100 v kendeil til indgangstrinnet da jeg har en mistanke om at Holtons regulator lyder meget elektroniskt. Tager spændingen 91 vdc fra hovedforsyningen. Bagpladen, som erstatter en med 8 udgange fra Gainclone forstærker, er lavet af plastic støbemasse. De store lytter er limet med silicone på 12 mm pertinax. Bunden er forstærket med 3 mm finerplade.



[Drossel]

Kølepladerne vejer hver 5 kg.



[whistler]

Drossel,
Hvilken funksjon har silke/linolje-tråden rundt lyttene? Isolasjon? (Som evt. resonansdemping blir massen for liten og viklingen neppe stram nok.)



[8x12_TOM]

Drossel,
Hvilken funksjon har silke/linolje-tråden rundt lyttene? Isolasjon? (Som evt. resonansdemping blir massen for liten og viklingen neppe stram nok.)

Kanskje for å unngå statisk elektrisitet.



[LMC]

ser i alle fall fint ut



[soundscape]

Flott tråd med mye spennende DIY ! Takk for at du deler............



[HAREPUSEN]

Hei Drossel ,,Min erfaring med shunts var jo nettopp at jeg synes de formidlet musikken bedre 3 d stage , Da jeg testet ut CSF shuntene for Borbely var nettopp dynamikken som gjorde at jeg gikk helt bort fra å bruke Panasonic akkumulatorene 12hv07 som ble grå og kjedelige i forhold til shunten .Serie regs var ikke option , prøvet mange der og med og uten super pre regs . Kondensatorene har stor betydning, jeg bruker panasonic FC for preamps ,,paralellkobler mange min 10000uf pr 100ma shuntet.
For Power har jeg ikke funnet bedre enn BC 106 serie til vishay , formerly phillips compulytic , Dem paralellkobler jeg med store propylene 10-30uf. Og jeg vet ikke om det bare er meg men , jeg synes alltid at condensatorer i større grad trenger en viss grad av tilspilling ,

Ps fine bygg du har Drossel,og Du har selvlærte erfaringer og det liker jeg ,,, og takk ! ,,,for at du gjorde meg oppmerksom på signaturen til naked vishay " Godt du stoppet meg fra å bruke dem ukritisk "Jeg er tilbake til min gamle resept " Jeg bruker dog noen ,,,,men din nye anbefalte TF020 gav meg en ny preamp ,Den har en formiddabel evne til å gjengi rom og opptaks akustisk forhold



[liliya]

Fint å lese et innlegg hvor vi "backer" hverandre opp.


Eivind Stillingen
