300B-monoblokker (dette blir en treig tråd)

Diskusjonstråd Se tråd i gallerivisning

  • VB

    Hi-Fi freak
    Ble medlem
    01.06.2009
    Innlegg
    1.277
    Antall liker
    395

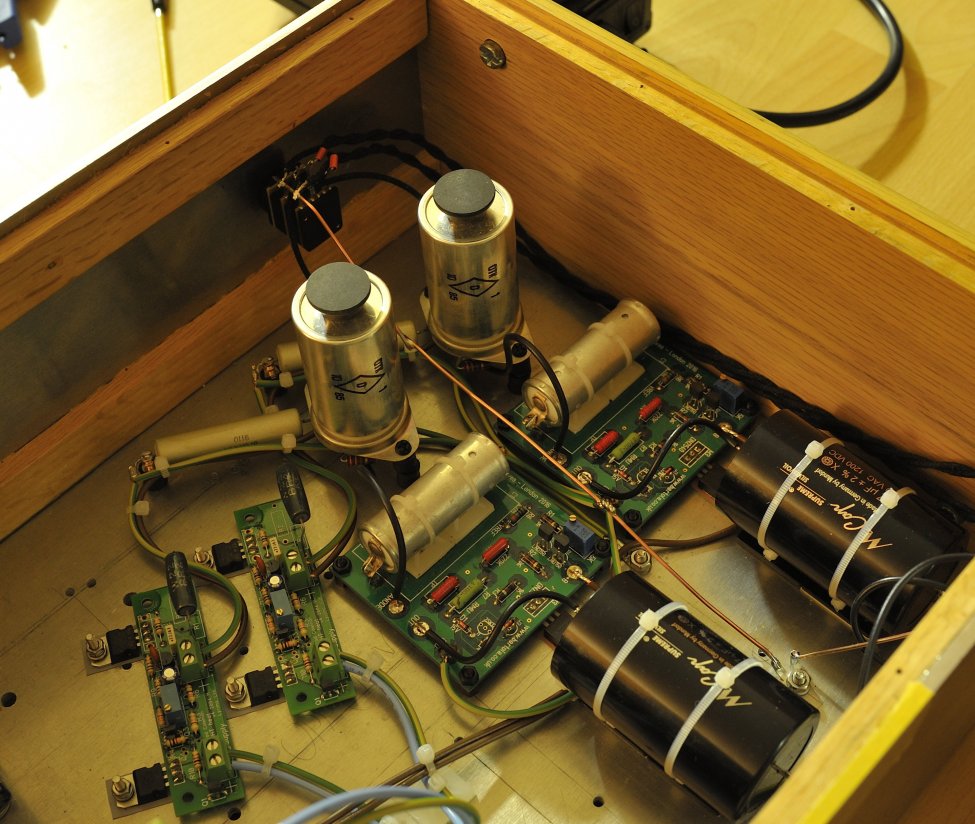

    Glemte forresten å skrive at minus på signal fra volumpot skal loddes på samme lokale jordingspunkt som F- (og jord). Fra dette punktet trekkes en jordledning fra hver kanal til sentral chassisstjerne hvor også minus til strømforsyninga loddes. Minussida fra RCA-pluggene i utgangen jordes også direkte til chassisjord. CCS'er kan forøvrig kjøpes hos K & K audio. I utgangen står det Mundorf sølv i olje som jeg vanligvis ikke liker, men bruker noen (alt for store) på 4,7uF som av en eller annen grunn fungerer nærmest perfekt. Juster spenninga til 30mA per kanal på CCS'ene og du har en forforsterker i absolutt toppklasse. Ikke le, men bruker den per dato foran en NAD L40 receiver som et slags kombinert utgangstrinn for dac'en og "sound processor" for å forbedre lyden. Gain'en blir alt for høy så må dempe inngangssignalet digitalt i Jplay og bruke begge volumpot'ene. Høres helt utrolig bra ut til en latterlig lav pris. Du tror det ikke før du har hørt det.


    VB

    Hi-Fi freak
    Ble medlem
    01.06.2009
    Innlegg
    1.277
    Antall liker
    395

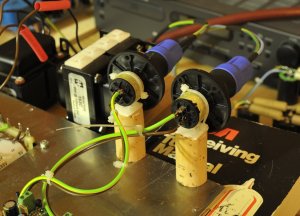

    Skal bruke Neutrik til det meste på monoblokkene. Er ikke spesielt glad i blåfargen til Speakon-pluggene (3 per kanal for glødinga), men med en viss velvilje så kan en kanskje si at de matcher hemp-elementene på høyttalerne.


    Vedlegg

    VB

    Hi-Fi freak
    Ble medlem
    01.06.2009
    Innlegg
    1.277
    Antall liker
    395
    Har valgt å sette støpslene til glødinga på motsatt side ("skitten" side) av rørene, men samtidig så nært som mulig. Det går litt ut over det estetiske, men hvis valget absolutt må stå mellom det mest praktiske og det som ser penest ut så vinner førstnevnte.


    Vedlegg

    VB

    Hi-Fi freak
    Ble medlem
    01.06.2009
    Innlegg
    1.277
    Antall liker
    395
    Fikk forresten flere deler i dag. Amtrans AMRT karbonmotstander og vanlige AN elektrolytter.

    Den 10uF/500V kondensatoren så elendig liten ut. Rippelstrømmen kommer vel tiil å bulke den på litt sikt selv om jeg bare skal dra ut 30mA fra PSU til inngang/driver. Kanskje jeg bør bruke en motstander mellom likerettereren og kondensatoren for å avlaste den litt. Umulig å finne spesifikasjonene til AN's elektrolyttkondensatorer....


    Vedlegg

    VB

    Hi-Fi freak
    Ble medlem
    01.06.2009
    Innlegg
    1.277
    Antall liker
    395
    220K motstander som spenningsbalansering på første C i strømforsyninga til utgangstrinnet.


    Vedlegg

    VB

    Hi-Fi freak
    Ble medlem
    01.06.2009
    Innlegg
    1.277
    Antall liker
    395
    Verdens korteste "Center Tap" ledning? Kanskje ikke, men moro når ting passer sammen.

    Ble riktignok ikke like kort på den andre blokka pga. at nettrafoene ikke er bygd speilede.


    Vedlegg

    VB

    Hi-Fi freak
    Ble medlem
    01.06.2009
    Innlegg
    1.277
    Antall liker
    395

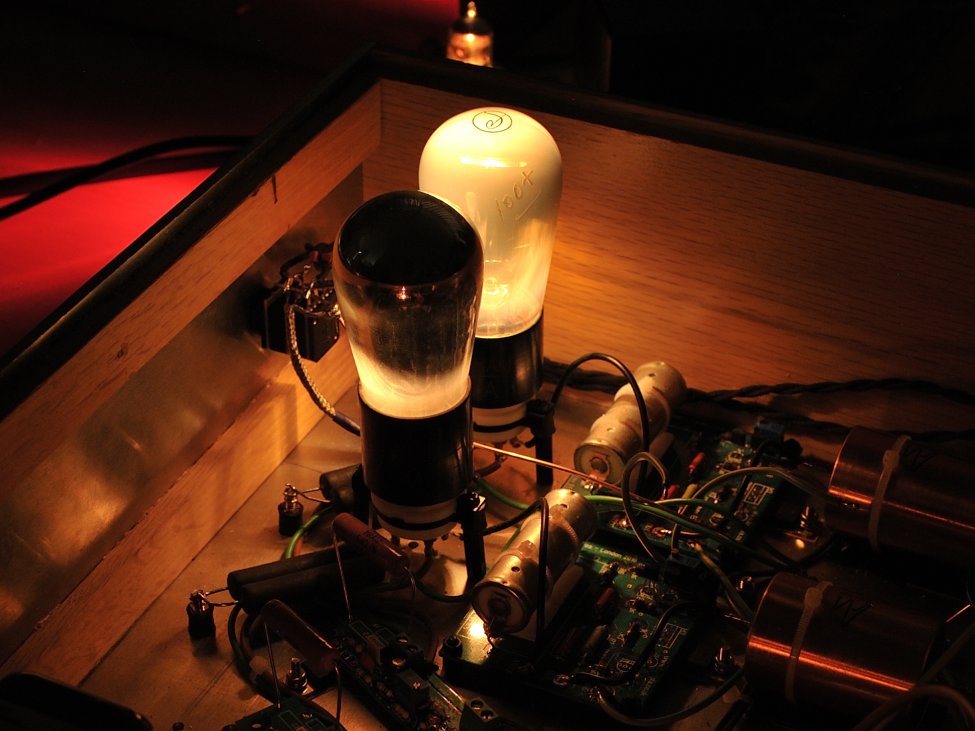

    Ikke alt ser like pent ut. Spesielt ikke når jeg tester "driftspunktet" til 46-røret. Morgan Jones må alltid være med. Denne gangen for å støtte opp topplata slik at jeg ikke knuser likeretteren som står under.


    Vedlegg

    VegardW

    Hi-Fi freak
    Ble medlem
    08.02.2007
    Innlegg
    3.407
    Antall liker
    1.399
    Sted
    Kolsås
    Torget vurderinger
    4
    46: arbeidspunkt?
    Sånn roughly i hvilket område tester du?


    VB

    Hi-Fi freak
    Ble medlem
    01.06.2009
    Innlegg
    1.277
    Antall liker
    395
    Følger databladet til Cunningham. 250V/22mA.


    VB

    Hi-Fi freak
    Ble medlem
    01.06.2009
    Innlegg
    1.277
    Antall liker
    395
    Fikk forresten ikke inngangsrørene jeg skal starte med før i dag. Sånn ser mine 7A4 ut:


    Vedlegg

    VegardW

    Hi-Fi freak
    Ble medlem
    08.02.2007
    Innlegg
    3.407
    Antall liker
    1.399
    Sted
    Kolsås
    Torget vurderinger
    4
    Det er nok et safe utgangspunkt
    Har du regnet på hvor mange mA du må drive 300b med for at ikke inngangs kapasitansen skal resultere i uønsket hf avrulling?


    VB

    Hi-Fi freak
    Ble medlem
    01.06.2009
    Innlegg
    1.277
    Antall liker
    395
    Nei, har ikke regnet på det siden jeg mener å tro at jeg ikke er i nærheten av at dette skulle bli et problem. Temaet synes også å være litt omdiskutert på diverse fora. Har mer enn en gang sett 2A3 forsterkere drevet med 6SL7-rør og eierne synes å være godt fornøyde med lyden.


    VB

    Hi-Fi freak
    Ble medlem
    01.06.2009
    Innlegg
    1.277
    Antall liker
    395

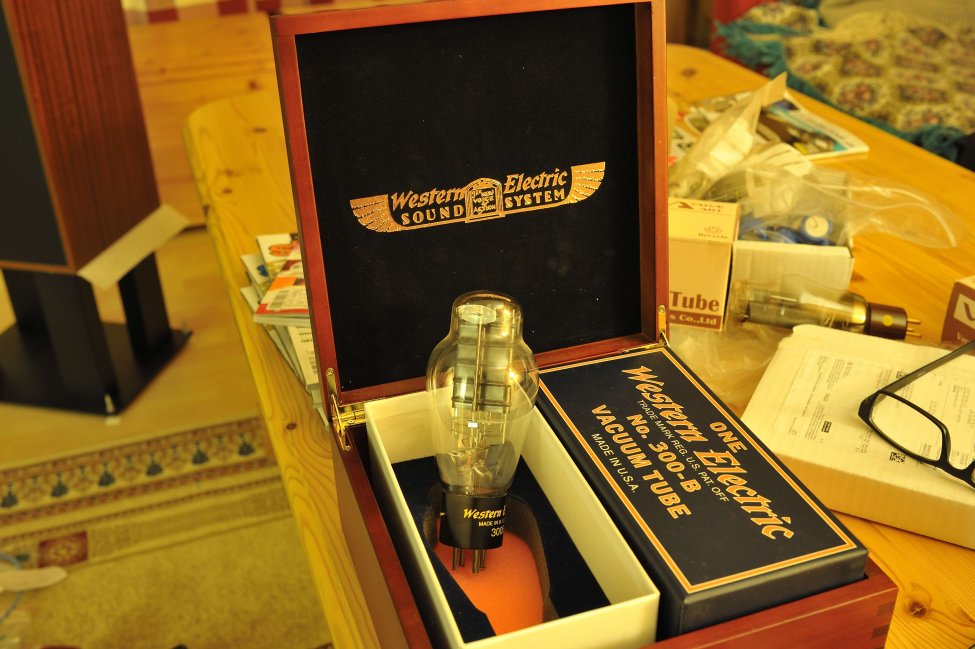

    Dessverre. Har sett med smått lengselsfulle blikk på bildene av slike som du har lagt ut, men det får bli med det foreløpig. Merker jeg blir litt stressa av dyre rør. Slår av hele tiden og måler bias og slikt. Kanskje best jeg holder meg til de billigere variantene.


    VegardW

    Hi-Fi freak
    Ble medlem
    08.02.2007
    Innlegg
    3.407
    Antall liker
    1.399
    Sted
    Kolsås
    Torget vurderinger
    4
    Dyre ???
    Jeg har flere 46 globe kjøpt for lommerusk
    Sikkert ikke alle som er nos ( har ikke rørtester)
    Bygg ferdig ampen, er du fornøyd med drivertrinnet, så sender du meg en pm .
    Dekker du porto så sender jeg deg et par!
    Bedre at de får liv en kjellerstøv!


    VB

    Hi-Fi freak
    Ble medlem
    01.06.2009
    Innlegg
    1.277
    Antall liker
    395
    Du har sikkert bedre kontakter enn meg. Det var forøvrig et meget generøst tilbud. Mange hyggelige folk her på sentralen må jeg si!


    VB

    Hi-Fi freak
    Ble medlem
    01.06.2009
    Innlegg
    1.277
    Antall liker
    395

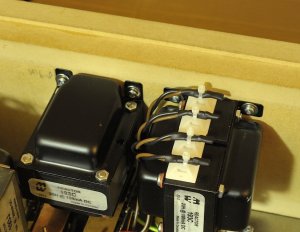

    Skal sette inn et par anodechoker til inngangsrørene. Det blir trangt, men forhåpentligvis så er de relativt immune mot magnetiske felt fra omkringliggende trafoer. Hvis ikke så må jeg kanskje lage en eller annen form for skjerming. Det burde vel la seg gjøre med mu metall eller hva det nå heter.


    Vedlegg

    VB

    Hi-Fi freak
    Ble medlem
    01.06.2009
    Innlegg
    1.277
    Antall liker
    395
    Litt pirkarbeid når inngang- og driverrør står så tett ved siden av hverandre, men det går framover. Sakte. Har også testet glødinga til 7A4. Ikke rare greiene med 0,3A.


    Vedlegg

    jane

    Hi-Fi freak
    Ble medlem
    27.06.2004
    Innlegg
    2.557
    Antall liker
    396
    Sted
    NO-6600
    Skal sette inn et par anodechoker til inngangsrørene. Det blir trangt, men forhåpentligvis så er de relativt immune mot magnetiske felt fra omkringliggende trafoer.
    Jeg brukte tilsvarende choker (LL1667) i et drivertrinn en gang. Det endte med at jeg måtte flytte en glødetrafo ut av forsterkeren og inn i ekstern strømforsyning. Men som du sier har plassering og mulighet for skjerming mye å si for innstråling.


    VB

    Hi-Fi freak
    Ble medlem
    01.06.2009
    Innlegg
    1.277
    Antall liker
    395
    Ja, jeg er litt redd for at det kan bli problemer. Kanskje det er best å begynne med en CCS først slik at jeg i hvertfall kan utelukke en støykilde første gang jeg fyrer opp. Har noen moduler som jeg har kjøpt fra K & K Audio. De trenger litt "overhead" når det gjelder spenning (rundt 25V) for å fungere, så da må jeg vel justere ned strømmen gjennom røret en tanke fra det jeg egentlig har planlagt.


    VB

    Hi-Fi freak
    Ble medlem
    01.06.2009
    Innlegg
    1.277
    Antall liker
    395
    Har forøvrig et lite tips når det gjelder å tvinne kabler med tykk isolasjon. Ingenting revolusjonerende akkurat, men ting går adskillig lettere og med mye bedre resultat hvis kablene får seg en omgang med varmepistol. Øverste kabelen på bildet er tvunnet så godt som jeg klarer i kald tilstand, mens den nedre er tvunnet etter oppvarming. Kan jo ha litt betydning hvis en skal gløde med AC.


    Vedlegg

    VB

    Hi-Fi freak
    Ble medlem
    01.06.2009
    Innlegg
    1.277
    Antall liker
    395
    Nå er "modulene" ferdige. Hvorfor i herrens navn har han brukt så mye Audio Note deler vil kanskje mange spørre seg. Er det ikke bare bæsj pakket inn i sølvpapir (eller i dette tilfellet gull)? Årsaken er for det første at jeg hadde en del ting fra før - bl.a. koblingskondensatorene. For det andre at Kaisei'ene er gode kondensatorer (har hørt de før), og for det tredje at jeg har tenkt å bruke forsterkerne på AN-E og med litt flaks så blir det kanskje en viss synergieffekt som slår positivt ut.


    Vedlegg

    fuzzroffe

    Hi-Fi entusiast
    Ble medlem
    08.01.2020
    Innlegg
    126
    Antall liker
    63
    Sted
    Stavanger
    Hvor får du tak i de holderne som kondisene er stripset fast i? Er det Clas sine?


    VB

    Hi-Fi freak
    Ble medlem
    01.06.2009
    Innlegg
    1.277
    Antall liker
    395
    Ebay. Søk på "Cable tie mount". Du må ha Paypal-konto for å handle der, men det er enkelt å opprette. Ellers så kan det være varierende limkvalitet på disse selvklebende typene, men vasker du underlaget med litt rødsprit så sitter de mer enn godt nok.
