    Jeg får legge ut et bilde av DIY-prosjektet mitt, siden jeg er ny her :) Dette er en "Brute Force" headsett-/linjeforsterker designet av Eric Barbour som jeg bygde for mange år siden. Det er en mu-follower med 6SN7 og 6BL7 (evt. 6BX7), samt 5V4G, 6AS7 og 0D3 i strømforsyningen. Designet er litt overkill med parallelle rør over hele linja og rørregulering av B+. Hele prosjektet ble liggende uvirksomt lenge, men nå har jeg fått litt interesse tilbake så da ble det å dra den fram igjen og fikse på noen småting. Har lært en del siden jeg bygde den, så det ble noe rydding i ledninger og slikt for å bli kvitt støy. På bildet er det en impedansematcher under testing slik at jeg kan bruke headsett med lavere impedans uten å forandre for mye i kretsen, siden den er designet for 600 ohm.



    Det viste seg at mye brum kom fra et JAN 6SN7 som ikke ville oppføre seg. Det forsvant med Sovtek-reserverøra, men de er veldig mikrofoniske så det er et sett med NOS RCA på vei i posten nå. Skal også teste å referere glødingen på 6SN7-ene til 20-40V for å se om det blir litt stillere.

    Jeg har også en SE effektforsterker under arbeid som jeg har fått lyd i på testbenk, den må det bygges chassis til siden åpne terminaler med 430 volt og små barn er en relativt dårlig kombinasjon.


    fuzzroffe

    Hi-Fi entusiast
    Ble medlem
    08.01.2020
    Innlegg
    126
    Antall liker
    63
    Sted
    Stavanger
    Tjaaa... vet ikke om jeg har lyst, det er et rottereir uten like ;) Men det har blitt litt bedre siden versjon 1, så jeg skal se om jeg får tatt et.


    fuzzroffe

    Hi-Fi entusiast
    Ble medlem
    08.01.2020
    Innlegg
    126
    Antall liker
    63
    Sted
    Stavanger


    Vel, utseendet her under er nok ikke så mye å være stolt over :D Det bærer sterkt preg av at det er den første jeg har har bygd fra scratch, at layouten gikk mest på hva som så kult ut på oversiden, og at jeg stort sett har brukt ting jeg har hatt liggende. Lampettledning til gløding, en del komponenter fra forskjellig dissekert elektronikk, et par sukkerbiter og diverse moro. Nå, 15 år etter, er det jo ting jeg ville gjort annerledes, men den har fungert bra, har ingen jordstøy, og låter veldig fint. Men det skal ryddes opp mer etter hvert.

    Sist redigert:

    fuzzroffe

    Hi-Fi entusiast
    Ble medlem
    08.01.2020
    Innlegg
    126
    Antall liker
    63
    Sted
    Stavanger


    Pakke i posten! RCA 6SN7 til preampen, tok et par Gold Lion KT88 til effektforsterkeren i samme slengen siden det var fin pris.


    VB

    Hi-Fi freak
    Ble medlem
    01.06.2009
    Innlegg
    1.277
    Antall liker
    395
    Platespiller og rør. Og Motorpsycho. Nydelig!


    fuzzroffe

    Hi-Fi entusiast
    Ble medlem
    08.01.2020
    Innlegg
    126
    Antall liker
    63
    Sted
    Stavanger
    Motorpsycho er fint, ja! Har et par andre gullkorn av dem på vinyl også :)

    Har etter hvert lært at NOS ikke nødvendigvis betyr det samme som BRA når det kommer til rør. Installerte nyankomne 6SN7 i går, og da hadde det ene 6BL7-røret sluttet å gløde... Har bare trykket inn et par 6BX7 nå i stedet, de kunne kanskje hatt litt mer strøm, men nå funker i hvert fall alt. Brum, mikrofoni og rare pingelyder er helt borte, bare litt susing når jeg skrur altfor høyt opp. Låter veldig fint!

    B+ er rundt 340V etter regulatoren nå, jeg skal prøve å ta den ned 20-30V for å komme meg nærmere 310V som det står i skjemaet. Kretsen har ellers litt "ballpark"-verdier på resistorer og slikt, det ble også innrømt i artikkelen om ampen. Jeg har ikke klart å vri hjernen nok til å forstå mu-followere helt foreløpig, så hvis noen har god peiling kan jeg legge ut skjemaet og jeg tar veldig gjerne mot forslag til forbedringer :)


    fuzzroffe

    Hi-Fi entusiast
    Ble medlem
    08.01.2020
    Innlegg
    126
    Antall liker
    63
    Sted
    Stavanger
    Jeg har kikket litt på den der og det ser relativt oversiktlig ut, det er ganske greit når han går gjennom alle utregningene. Mange andre fine artikler også. Har så vidt begynt å regne på det, og begynner så smått å forstå, men å få skikkelig tid til å sette meg ned med kalkulator og loadlines er det verre med... Foreløpig ser det ut som 6SN7-ene er innafor på katoderesistorer, men lengre har jeg ikke kommet ;D
    Jeg har også Morgan Jones-bøkene som er veldig detaljerte, men de forutsetter vel mer at du har lest og forstått alle de foregående kapitlene. De anbefales forøvrig, veldig bra skrevet.

    Men jeg får ta en kveld med datablader og linjal og se om det er greit, eller om 6BX7-ene kan få et bedre operasjonspunkt.



    fuzzroffe

    Hi-Fi entusiast
    Ble medlem
    08.01.2020
    Innlegg
    126
    Antall liker
    63
    Sted
    Stavanger

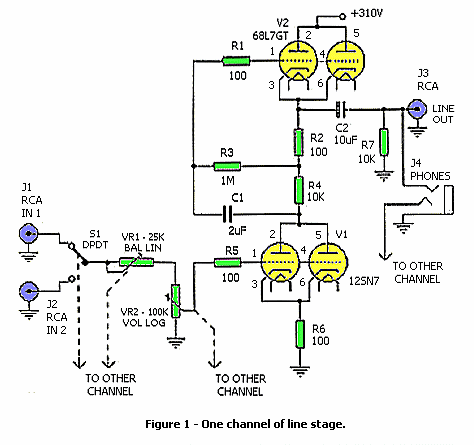

    Da har jeg fått sett på datablader og kurver og tall (dødtid på jobben er fint), og hvis jeg har regnet riktig er det jo ikke helt borti natta slik det er designet. MEN litt tweaking kan alltids gjøres.

    Så nå tenker jeg:
    - Utgangskondensatorene kan nok med fordel være større, jeg skal se om jeg får plass til å legge en til parallelt.
    - Redusere R3 fra 1M til 500K
    - Redusere C1 fra 2uF til 0.047-0.1uF eller deromkring, får se hva jeg har liggende
    - Har også fått tips om å øke R7 fra 10K til 100K for å ikke kaste bort så mye signal.
    Disse bør være temmelig safe å gjennomføre.

    Neste steg er jo avhengig om jeg har regnet riktig:
    - Øke R2 og R6 fra 100Ω til 120Ω
    - Redusere R4 fra 10K til 6.8K
    Heldigvis er rør vanligvis ganske tilgivende så det er vel bare å prøve.

    Ideelt sett skulle det også vært separate grid leak/katoderesistorer for å balansere triodeseksjonene. Da begynner ting å bli kompliserte, og dette skulle jo være en enkel forsterker, så det får eventuelt vente til jeg får tidsoverskudd (hah!) og blir grepet av uhemmet masochisme.


    VB

    Hi-Fi freak
    Ble medlem
    01.06.2009
    Innlegg
    1.277
    Antall liker
    395
    Høres ut som du har god peiling. Det blir sikkert et bra resultat. Test ut litt ulike utgangskondensatorer etterhvert. Store lydforskjeller for de som har øre for slikt.


    fuzzroffe

    Hi-Fi entusiast
    Ble medlem
    08.01.2020
    Innlegg
    126
    Antall liker
    63
    Sted
    Stavanger
    Peiling og peiling, jeg kan regne ut ting hvis jeg blir fortalt hvor jeg skal hente tallene ;) Det verste var å tenke ut hvordan det blir med triodene parallellkoblet etterpå, men jeg tror jeg har fått det riktig.

    Utgangskondensatorer har jeg ikke så mye å velge i akkurat nå, et par til med SCR/Solen 10uF og et par Audyn 10uF som kan kobles i parallell med de eksisterende. Og så noen digre Nokia 20uF filmkondiser, de hadde jeg tenkt å ha i strømforsyningen på KT88-forsterkeren. Får vel ikke plass til dem permanent, men hvorfor ikke teste dem også :)


    VB

    Hi-Fi freak
    Ble medlem
    01.06.2009
    Innlegg
    1.277
    Antall liker
    395
    Hvis du er villig til å investere i forsterkeren så kan det være verdt å prøve ClarityCap (polypropylen) eller russiske KBG (papir i olje).


    fuzzroffe

    Hi-Fi entusiast
    Ble medlem
    08.01.2020
    Innlegg
    126
    Antall liker
    63
    Sted
    Stavanger


    Bytte puter på headsett er også DIY! Her er det jeg plugger inn i forsterkeren, Koss og Grado fikk nye puter fra Kina i posten, så nå skal jeg ikke få vondt i ørene av annet enn lydnivået. Litt så som så med passform på Koss-putene, men med litt lim i kantene holder det bra. Gradoene hadde noe fæl skumgummi fra før så det var også en stor oppgradering. AKG-ene er bra som de er, jeg har også et sett Beyer DT531 som må få en ny driver etter hvert.


    fuzzroffe

    Hi-Fi entusiast
    Ble medlem
    08.01.2020
    Innlegg
    126
    Antall liker
    63
    Sted
    Stavanger
    Lørdagseksperiment. Med risiko for offentlig uthenging og utestengelse fra forum, flesket jeg til og prøvde et par 100uF elektrolytter (!) på utgangene:


    110uF skulle gi en bass-rolloff på 5.35Hz @ 250 ohm. Den laveste impedansen forsterkeren ser, med 32ohm Grado koblet på trafoene, er ca. 270ohm så dette skulle holde nedover i alle fall. Det hadde egentlig holdt med 31uF totalt for 20Hz rolloff i 250ohm, men filmkondiser tar plass, disse elektrolyttene er mye mindre og av veldig bra kvalitet.

    Konklusjonen er at dette låter meget bra!


    fuzzroffe

    Hi-Fi entusiast
    Ble medlem
    08.01.2020
    Innlegg
    126
    Antall liker
    63
    Sted
    Stavanger


    Fungerende oscilloskop! Dette er et Telequipment 15MHz skop fra 78-79 tenker jeg, og ikke slått på på maaange år, men det ser ut til at alt virker. Jeg har ikke brukt et siden skolen så jeg måtte prøve meg fram litt. Her er det et 1kHz signal fra iPad, gjennom preampen på full guffe. Ikke noe forvrengning å spore på det, men det er ikke noe særlig signalnivå ut fra iPaden heller. Gøy å ha for å teste greiene jeg lager :)


    fuzzroffe

    Hi-Fi entusiast
    Ble medlem
    08.01.2020
    Innlegg
    126
    Antall liker
    63
    Sted
    Stavanger
    Det ble noen timer med lodding i går. Jeg hadde en B+ på 340V så det var ørlite grann i overkant, skjemaet sier 310V og toleransene var helt på håret på V(hk) på 6BX7-ene. Når jeg først putter motstander i strømforsyningen er det like greit å bruke dem som en del av filtreringen, så CLC-filteret med 212uF totalt ble et CLCRCRC-filter med 340uF :) Reguleringen etterpå gjør at det ikke går så veldig mye ned, men fikk en B+ på 325V så det var en del bedre. Da kunne jeg senke glødereferansen til 88V, 100V er max. og jeg lå på 105V...

    Med spenningene i orden byttet jeg på en del motstander som jeg hadde regnet/gjettet meg fram til og fått noen tips om. Har ikke 100% snøring på denne kretsen ennå, men kan i alle fall forholde meg til maksimalverdier fra databladene. Lavere B+ og mer strøm gjennom BX-ene fikk ned katodespenningen, det hjelper også veldig bra på V(hk)-forholdet. SN-ene fikk opp anodespenningen til ca. 140V så de liker seg litt bedre.

    Fikk ikke lyttet noe særlig i går, bare konstaterte at det finnes lyd og at ingenting gikk i lufta (hurra!). Skal høre litt på den noen dager og evt. teste LED-bias på SN etter hvert.


    fuzzroffe

    Hi-Fi entusiast
    Ble medlem
    08.01.2020
    Innlegg
    126
    Antall liker
    63
    Sted
    Stavanger
    Sitter og surfer på rør og forum og greier, og plutselig finner jeg skjema til en headsett-forsterker som i teorien skulle være bedre enn denne, men med akkurat samme rørbestykning. Dette var en Aikido/White cathode follower som har enda lavere utgangsimpedans og kan drive 32Ω direkte, uten transformatorer. Alt i alt en mer "elegant" løsning. Kan vel ikke brukes som linjeforsterker uten videre, men det har jeg så langt ikke hatt behov for heller.

    Her må det tenkes. Burde ikke være altfor ille å bygge om. Den regulerte strømforsyningen kan jeg beholde, bare få ned B+ noen få volt til, og glødingen ligger klar. Det blir jo egentlig bare litt flytting av komponenter. Hmm...


    fuzzroffe

    Hi-Fi entusiast
    Ble medlem
    08.01.2020
    Innlegg
    126
    Antall liker
    63
    Sted
    Stavanger

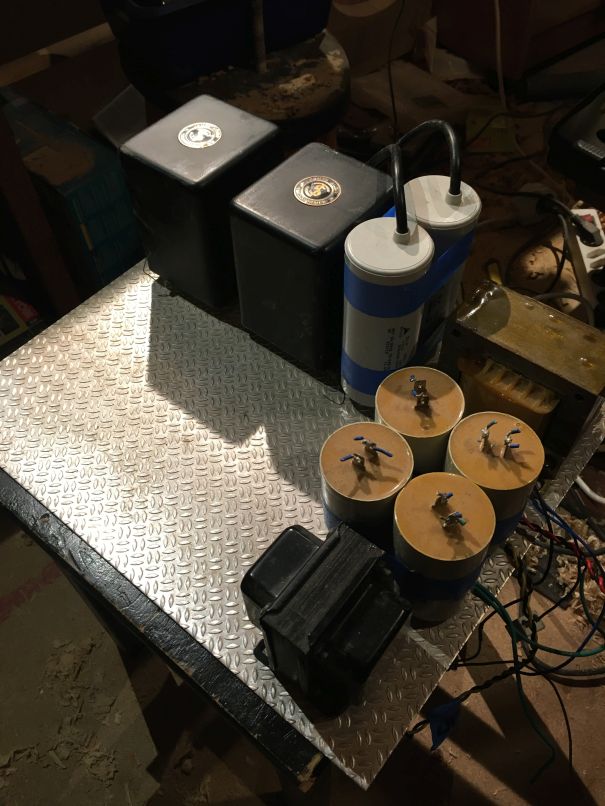

    Får begynne å kikke så smått på layout til KT88SE-forsterkeren.



    Ble jækla trangt med bare filmkondiser i strømforsyningen. Jeg skal jo ha plass til en likeretter også, så jeg tror jeg blir nødt til å droppe dem og heller ta noen mindre PP-kondiser parallelt på siste filterledd. Uten de digre greiene her blir det kanskje plass til en boks over strømtrafoen også, den er ikke direkte pen.


    HAREPUSEN

    Overivrig entusiast
    Ble medlem
    04.11.2009
    Innlegg
    1.040
    Antall liker
    278
    Sted
    telemark
    Torget vurderinger
    2
    Får begynne å kikke så smått på layout til KT88SE-forsterkeren.

    Vis vedlegget 568870

    Ble jækla trangt med bare filmkondiser i strømforsyningen. Jeg skal jo ha plass til en likeretter også, så jeg tror jeg blir nødt til å droppe dem og heller ta noen mindre PP-kondiser parallelt på siste filterledd. Uten de digre greiene her blir det kanskje plass til en boks over strømtrafoen også, den er ikke direkte pen.
    PP eller SE ? :)


    fuzzroffe

    Hi-Fi entusiast
    Ble medlem
    08.01.2020
    Innlegg
    126
    Antall liker
    63
    Sted
    Stavanger
    SE, det er Mikael Abdellah-kretsen som har versert på diverse DIY-forum i noen år nå. Jeg testet den først fra det opprinnelige skjemaet, men det har kommet hauger med modifikasjoner etter hvert så jeg skal ta med noen av dem :) Fins en veldig god gjennomgang og bygging av den modifiserte forsterkeren på Youtube også.


    fuzzroffe

    Hi-Fi entusiast
    Ble medlem
    08.01.2020
    Innlegg
    126
    Antall liker
    63
    Sted
    Stavanger

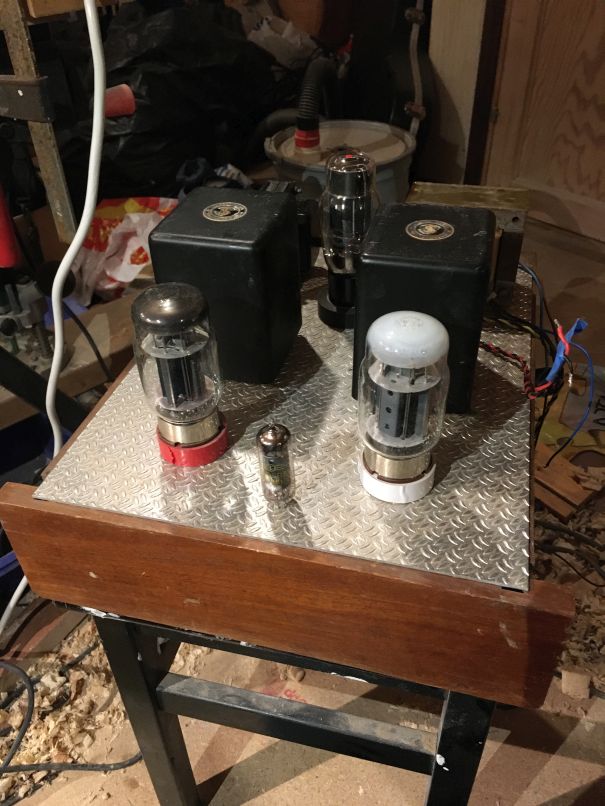

    Fikk plutselig et innfall her. Tenkte å se om Ikea e.l. hadde bokser eller kasser som kunne brukes til forsterkeren, og så gikk det over til at "kanskje en skuff av noe slag hadde passet?" Og så kom åpenbaringen. Nede i rotekjelleren har jeg en eldgammel skuff som ikke hører til noe, håndlaget av mahogny med fingerskjøter og det hele. Til min store overraskelse passet den tilnærmet perfekt med aluminiumsplata jeg hadde tenkt å bruke. Bare en liten glipe på 5mm helt bakerst, men det kan fint dekkes over med en liten list.


    Litt tilfeldige rør bare som illustrasjon :)

    Jeg hadde egentlig tenkt å bygge noe selv, men denne passet så bra at den bare må brukes. Jeg har funnet ny layout på komponentene og skrevet ned mål og slikt så det er bare å begynne å bore opp plata. Litt puss og lakk så blir den bra, må nesten dreie volumknott av tre til denne også.


    VB

    Hi-Fi freak
    Ble medlem
    01.06.2009
    Innlegg
    1.277
    Antall liker
    395
    Artig prosjekt. Hvilke høyttalere skal du bruke?


    fuzzroffe

    Hi-Fi entusiast
    Ble medlem
    08.01.2020
    Innlegg
    126
    Antall liker
    63
    Sted
    Stavanger
    Jeg har et par Klipsch KSB3.1 stående, det er nok de som egner seg best mtp. følsomhet. Miragene i stua blir nok for tunge å dra med 9-10w :)

    Jeg tenkte å fikse opp noen slitne Mordaunt-Short Pageant S2 også for å fullføre mahogny-looken, de blir nok et lite prosjekt i seg selv. Den ene funker OK, men den andre spiller bare diskant. Begge elementene i den virker direkte på forsterker, så det er nok bare noe med delefilteret.


    El-retur

    Hi-Fi freak
    Ble medlem
    08.01.2012
    Innlegg
    1.876
    Antall liker
    1.053
    Sted
    haugesund
    Torget vurderinger
    13
    Fikk plutselig et innfall her. Tenkte å se om Ikea e.l. hadde bokser eller kasser som kunne brukes til forsterkeren, og så gikk det over til at "kanskje en skuff av noe slag hadde passet?" Og så kom åpenbaringen. Nede i rotekjelleren har jeg en eldgammel skuff som ikke hører til noe, håndlaget av mahogny med fingerskjøter og det hele. Til min store overraskelse passet den tilnærmet perfekt med aluminiumsplata jeg hadde tenkt å bruke. Bare en liten glipe på 5mm helt bakerst, men det kan fint dekkes over med en liten list.

    Vis vedlegget 568906
    Litt tilfeldige rør bare som illustrasjon :)

    Jeg hadde egentlig tenkt å bygge noe selv, men denne passet så bra at den bare må brukes. Jeg har funnet ny layout på komponentene og skrevet ned mål og slikt så det er bare å begynne å bore opp plata. Litt puss og lakk så blir den bra, må nesten dreie volumknott av tre til denne også.
    Spennende prosjekt,hvilke utganstrafoer bruker du?


    fuzzroffe

    Hi-Fi entusiast
    Ble medlem
    08.01.2020
    Innlegg
    126
    Antall liker
    63
    Sted
    Stavanger
    Utgangstrafoene er James 6123, de skal være endel hakk over Edcor og Hammond i kvalitet. Jeg kjøpte dem for 10-12 år siden, men tror de er ute av business nå. Ser at de muligens trenger et strøk lakk etter å ha blitt flyttet rundt...


    fuzzroffe

    Hi-Fi entusiast
    Ble medlem
    08.01.2020
    Innlegg
    126
    Antall liker
    63
    Sted
    Stavanger
    Jeg har fått frest litt av skuffen så plata kan monteres flush med front og sider nå. Den skal pusses og få noen strøk med mørk shellac når jeg har fått ferdiggjort layouten.


    Ca. sånn blir det på toppen, input tror jeg blir på venstre side, og høyttalerutganger på sidene rett under transformatorene. Skal dreie en stor 40-50mm volumknott som skal være i midten av fronten rett ved inngangsrøret, strømbryter på høyre side og en 3-veis Alps inngangsvelger fra en gammel Pioneer-forsterker på venstre side.

    Så må jeg finne en lur måte å rute kabling innvendig på. Det enkleste hadde vært å ta alt av strøm nedover midten mot røra, men jeg må få skilt høyspenning og gløding på et vis uten å trykke dem for nært utgangstrafoene.


    fuzzroffe

    Hi-Fi entusiast
    Ble medlem
    08.01.2020
    Innlegg
    126
    Antall liker
    63
    Sted
    Stavanger

    Er vel bare å sette i gang. Jeg prøvde først å tegne det opp i Inkscape, men det hadde tatt ukevis å lære meg særegenhetene når jeg er vant med Illustrator. Da ble det mye lettere å måle og tegne rett på plata.


    Og litt på vei, stepdrill og hullsag var mine venner her. Hullene til trafoene brukte jeg en 35mm hulltager på, de må masseres opp litt til med en sint bit på Dremelen. Jeg har merket opp til noen luftehull rundt utgangsrør også.

    Skal skru fast delene jeg har plass til nå og prøve å finne gode plasseringer til resten. Jeg har strømtrafo, choke og likeretter igjen, og så får jeg se om det blir plass til et par av motorkondisene.

    Sist redigert:

    fuzzroffe

    Hi-Fi entusiast
    Ble medlem
    08.01.2020
    Innlegg
    126
    Antall liker
    63
    Sted
    Stavanger


    Har fått det meste borret opp på toppen, må bare se an om jeg trenger mer å feste tagstrips i, men alle store komponenter har fått en plass. Klarte å klemme inn de to 50uF motorkondisene også, så de blir siste ledd i filteret.

    Har skrudd og limt fast vinkellister av aluminium innvendig som toppen skal ligge på, den skal festes med 8-10 M4-skruer til resten av boksen. På venstre sideplate har jeg borret opp til RCA-kontakter for 3 innganger, og inngangsvelger og volumkontroll er på plass på fronten. Nå tror jeg bare det er strømbryter og lys på fronten, og sikringsholder og IEC-kontakt på baksiden igjen før jeg kan lime sidene sammen og skru inn noen vinkler i hjørnene. Blir en del forsterkninger, men med såpass mange kilo jern er det best å være på den sikre siden.

    Blir en liten bestilling til RS for de siste delene, så gledes det til det blir lodding.

    Sist redigert:

    fuzzroffe

    Hi-Fi entusiast
    Ble medlem
    08.01.2020
    Innlegg
    126
    Antall liker
    63
    Sted
    Stavanger

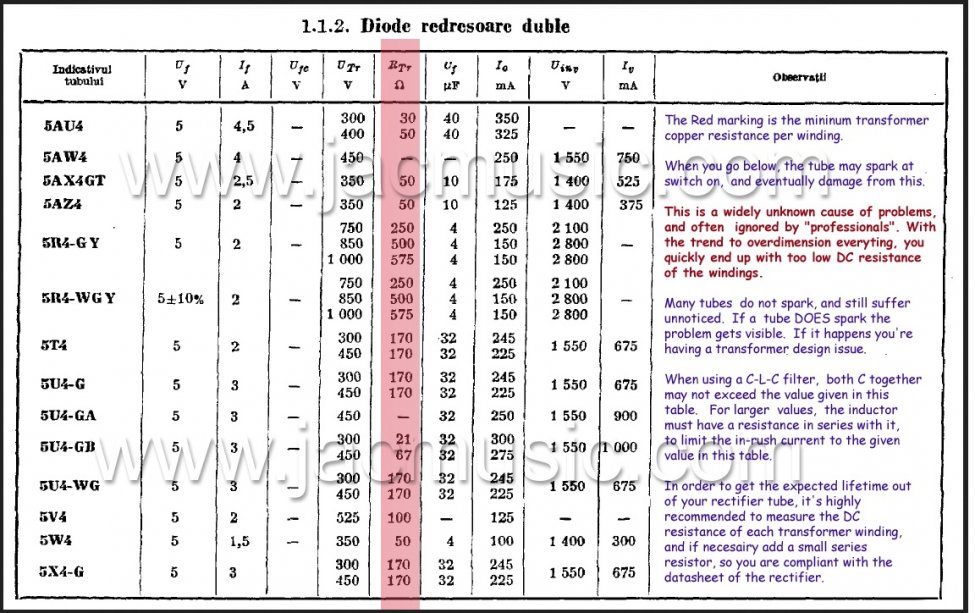

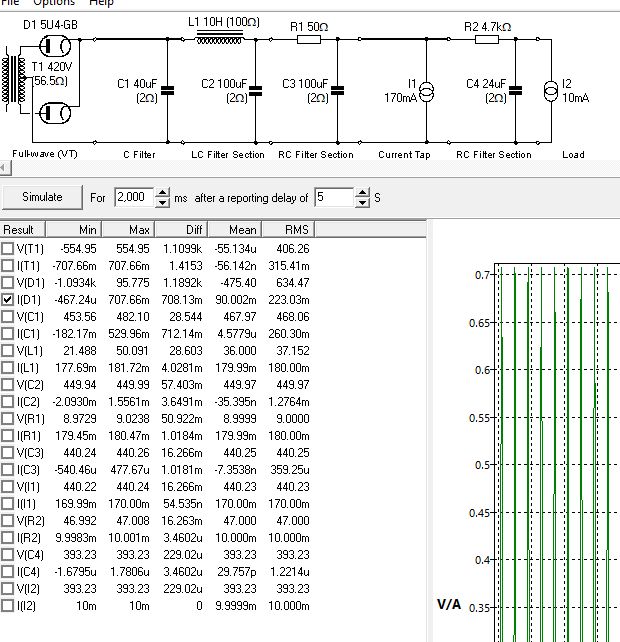

    Driver og modellerer power i PSUD2. Jeg har et 5R4WGY "potato masher" liggende som jeg hadde litt lyst til å bruke. Det klarer noe hinsides med spenning, men er IKKE glad i inrush current, får warning på det nesten uansett hva jeg gjør. Får håpe en thermistor gjør jobben lettere for den.

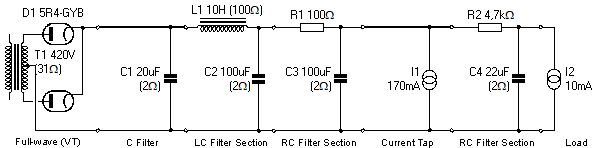

    Tenker noe slikt:


    Evt. kan jeg ha en slags standby-bryter med en resistor etter første kondensator, så filterkondisene lader seg opp litt pent og rolig før jeg switcher resistoren ut.
    Mulig det røret ryker rett ut også hvis det blir for mye dill med å få det til å funke. Jeg kan gjøre det på den enkle måten og bare bruke 5U4GB, EH har jo temmelig bra utgaver av disse til en grei pris. 5AR4/GZ34 hadde også funket, og har sakte warmup i tillegg, men jeg får litt høy spenning da.
