Prosjekt hytteanlegg "off grid hifi"

[Hornlyd]

Rensa rensa og rensa litt til. Brukte kraftigere tape. Skrapte litt i de ytterste kantene på anleggsflaten også.

Agquaplas membranene virker som at er litt «tykkere» i innfestingen.

Satt inn et strøkent ekstra titanmebran jeg hadde og nå måler den slitneste drivern bedre enn den andre sånn fort og gæli.

Gidder ikke drive med gamle drivere. Selger dem billig.



[Hornlyd]

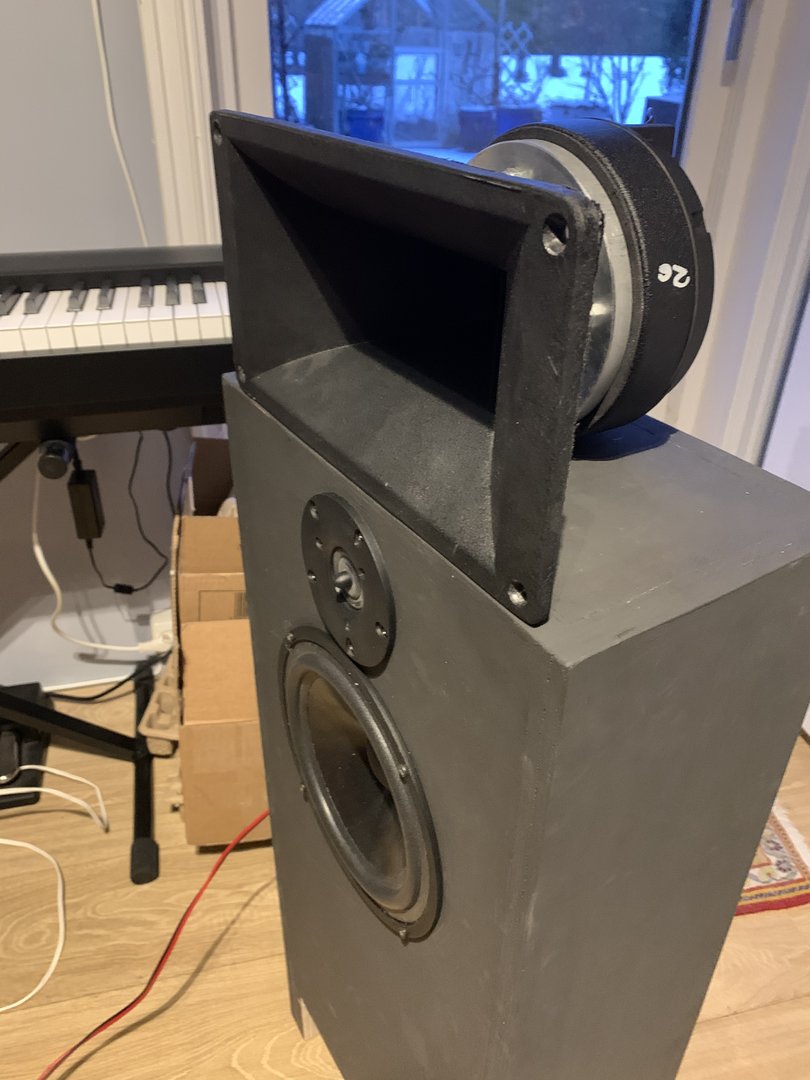

Tilbake til 18Sound NSD1480N i EOS15

Eighteen Sound - Professional loudspeakers

Merk at drivern er 1,4" og hornet 1,5". Det synes nesten ikke når jeg ser inn i hornet men det synes bittelitt som en diffraksjon på målingen ved ca 17K. Dette kan synliggjøres mer med off aksis måling og impedansemåling iht grelv


Bruker her:

1orden 10 uF

8,2 ohm motstand parallelt innerst mot drivern som impedansekorreksjon ellers ser det ikke ut i halvmåne

Det er fortsatt en kul ved 2K som påvirker kneet


grelv har også tipset meg om å teste med en 4,7 uF med en seriemotstand parallelt som shelf (og demping L-Pad?) som utgangspunkt, skal gjøre det i ettermiddag.


Anyway, er imponert over hvor smooth drivern er i diskanten. Og EOS15 er et knallbra horn.



[Hornlyd]

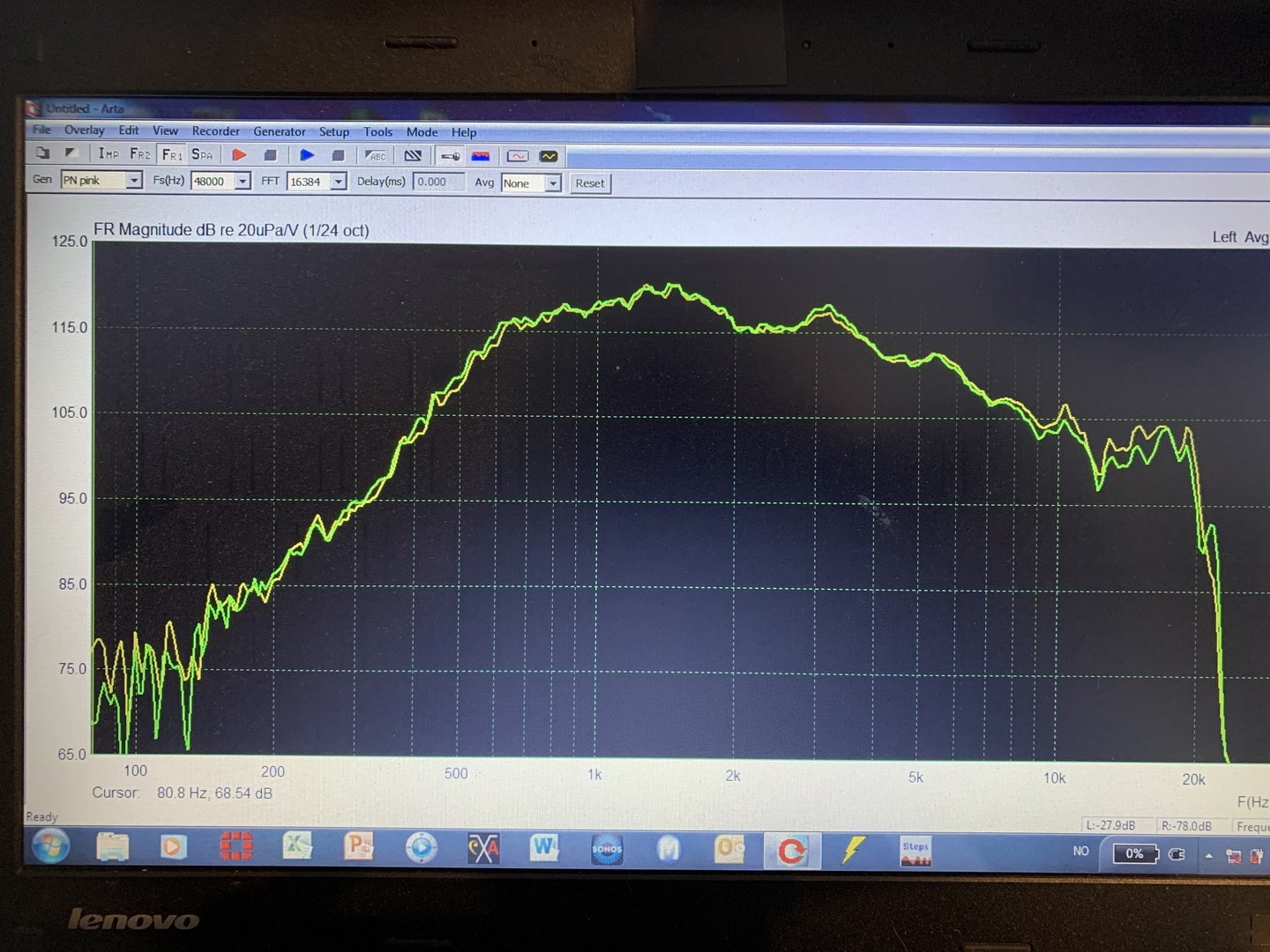

JBL 2451 med nye Aquaplas er friskmeldt etter omfattende syrebad vist i en annen tråd. Her er råmåling:



[Hornlyd]

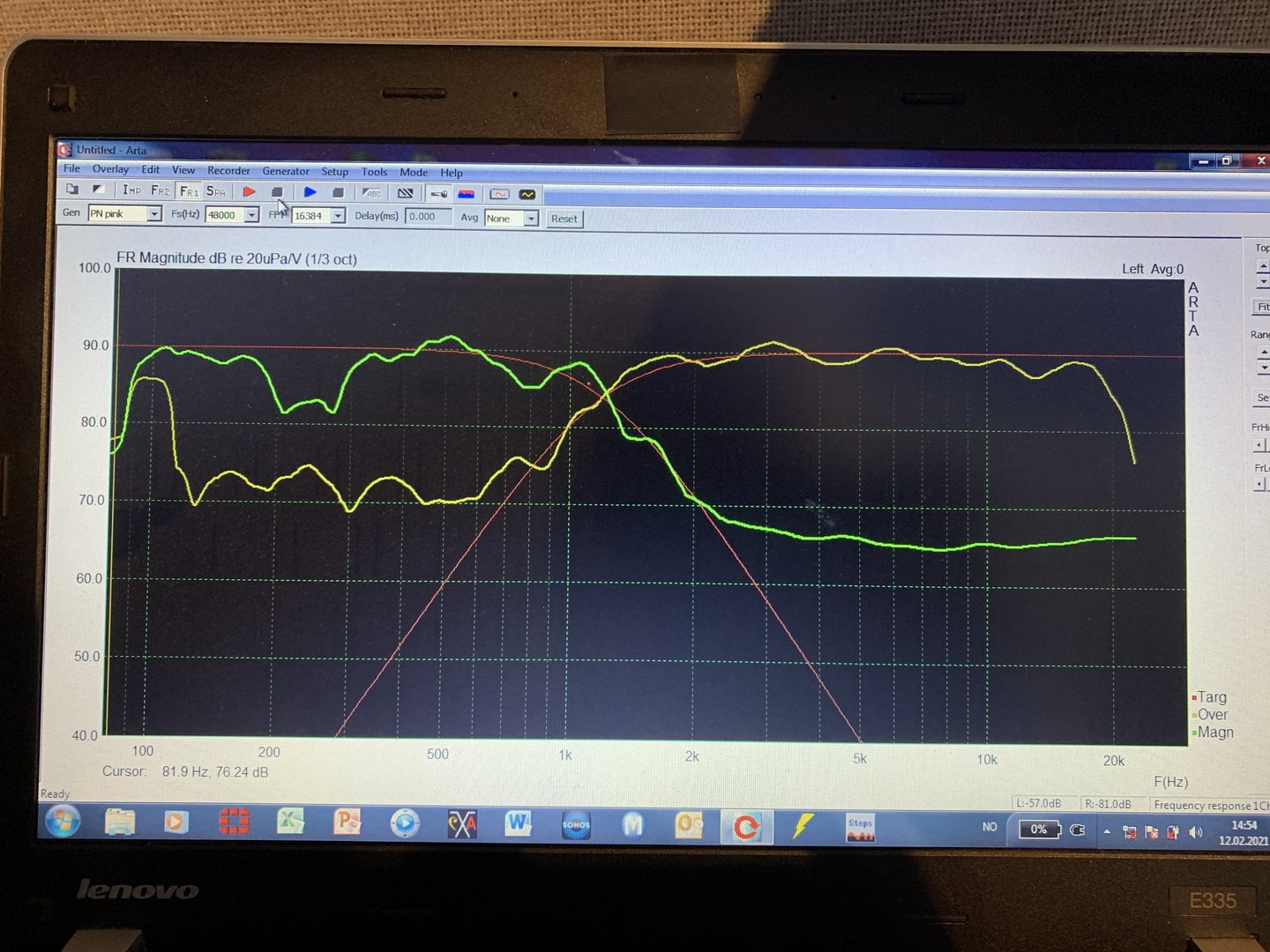

Relativt grei skuring. Egentlig kun bassen som må bli ørlite kraftigere:



[Hornlyd]

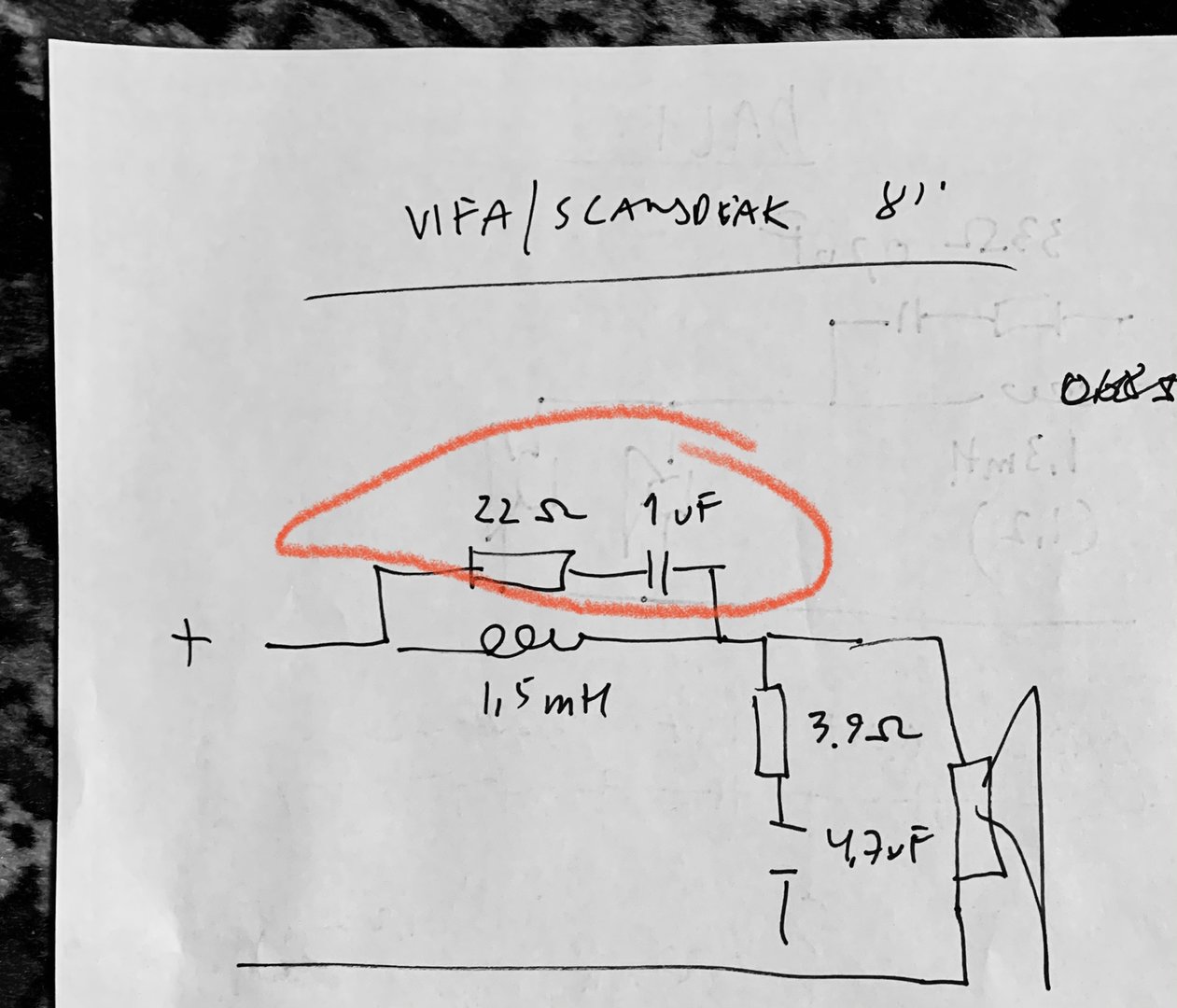

Cbarth, du hadde et triks for å lage litt loudness bass. Men jeg skjønner ikke prinsippet?



[Hornlyd]

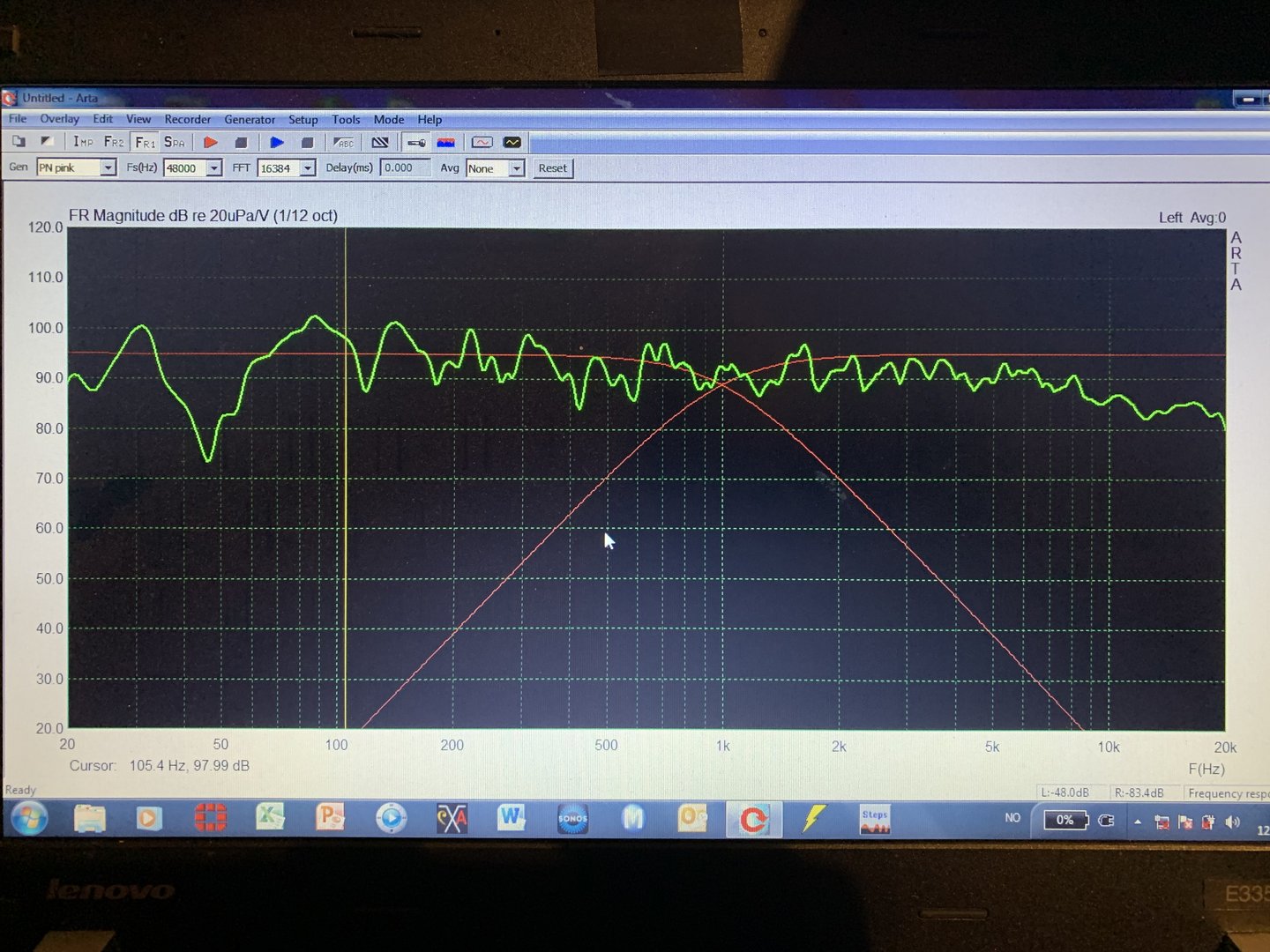

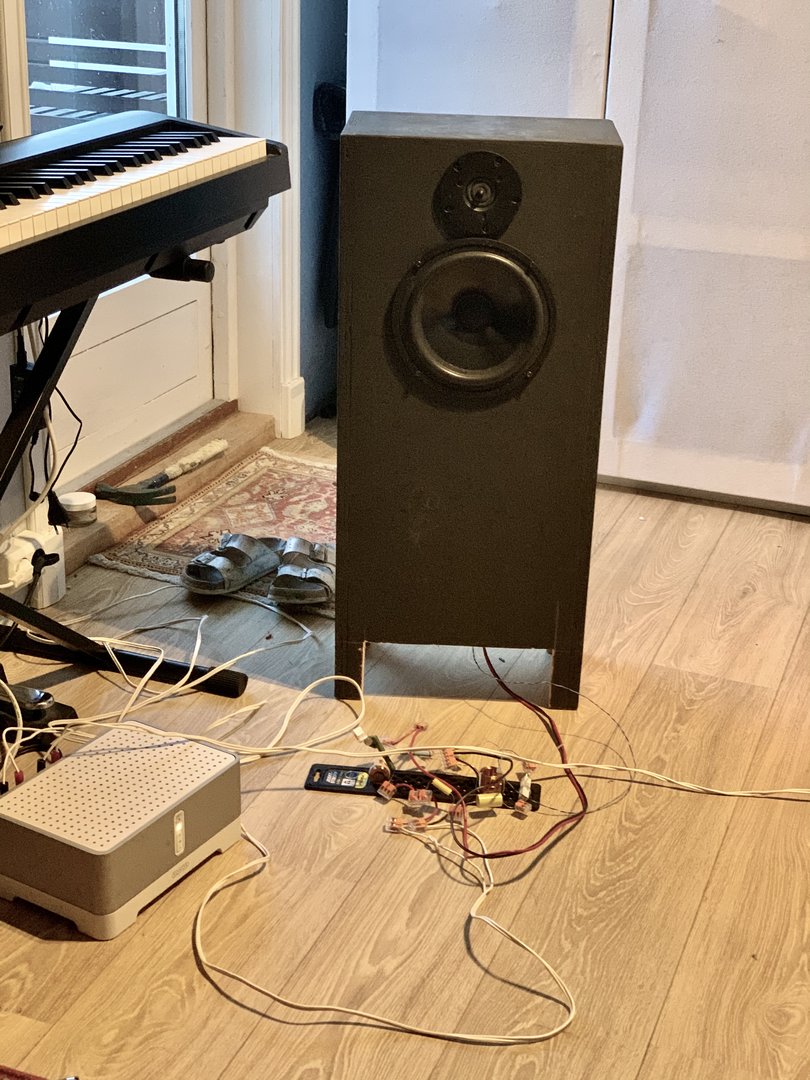

Nå begynner det å ligne noe. Når det låter bra i mono låter det ofte enda bedre i stereo.

NB! Bruker ikke diskanten. Er bare en testkasse.



[Hornlyd]

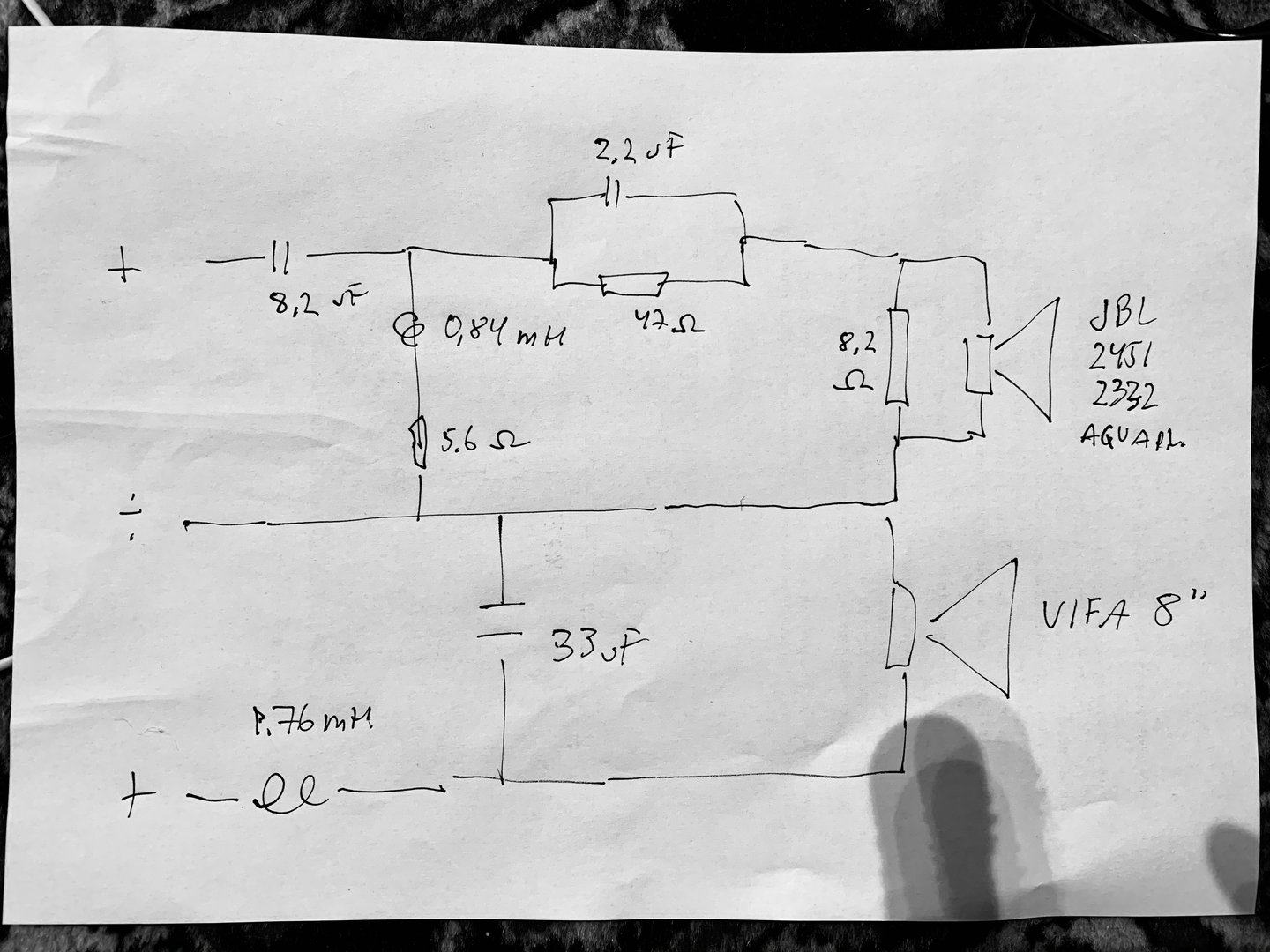

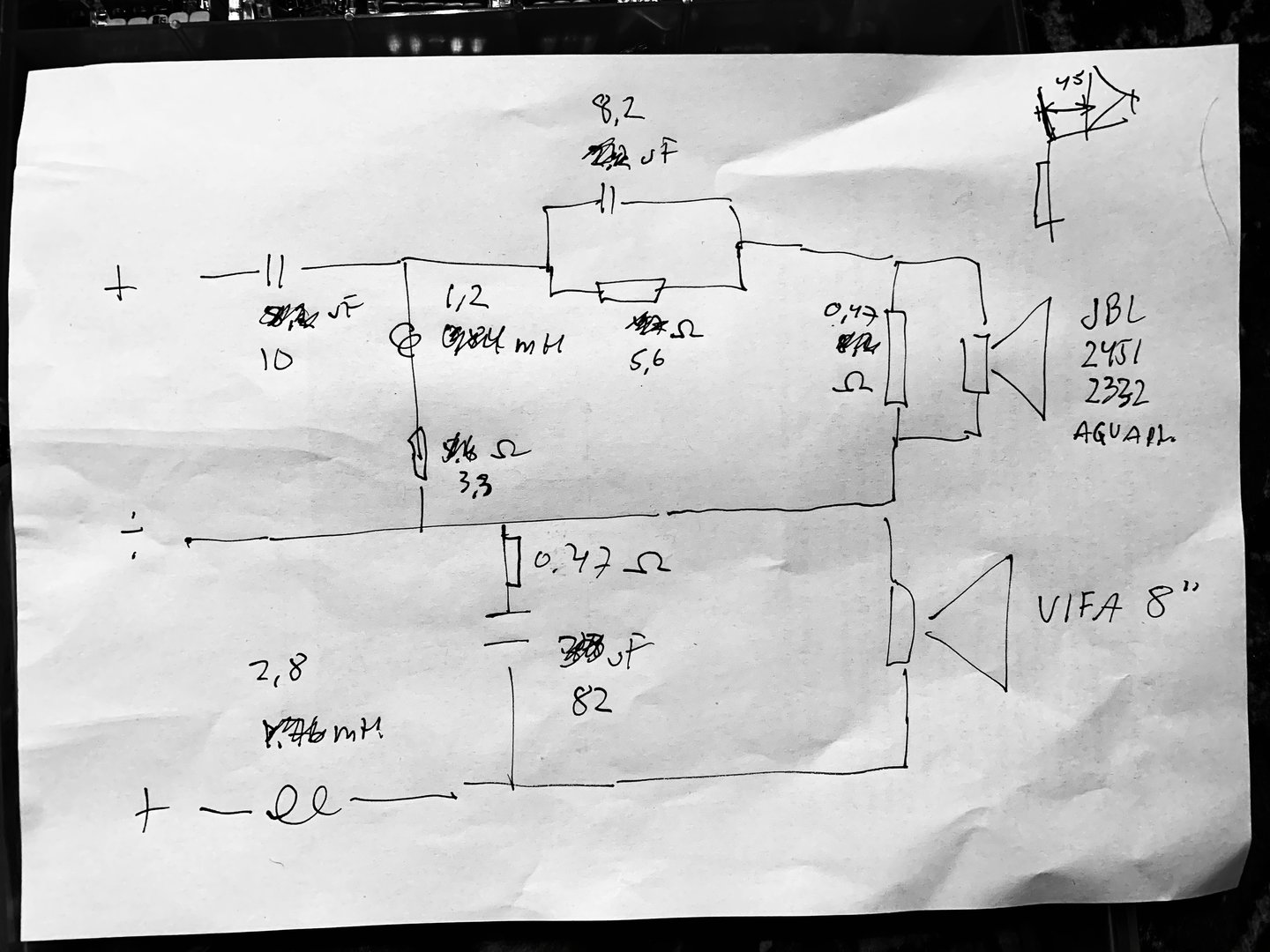

Med dette filteret så måler det (se over) og låter kanon men sonos forsterkern går i protect når jeg spiller høyt. Tipper det er lav impedanse.



[oks81]

Den der 0,47ohms motstanden misstenker jeg er fæl.....



[Hornlyd]

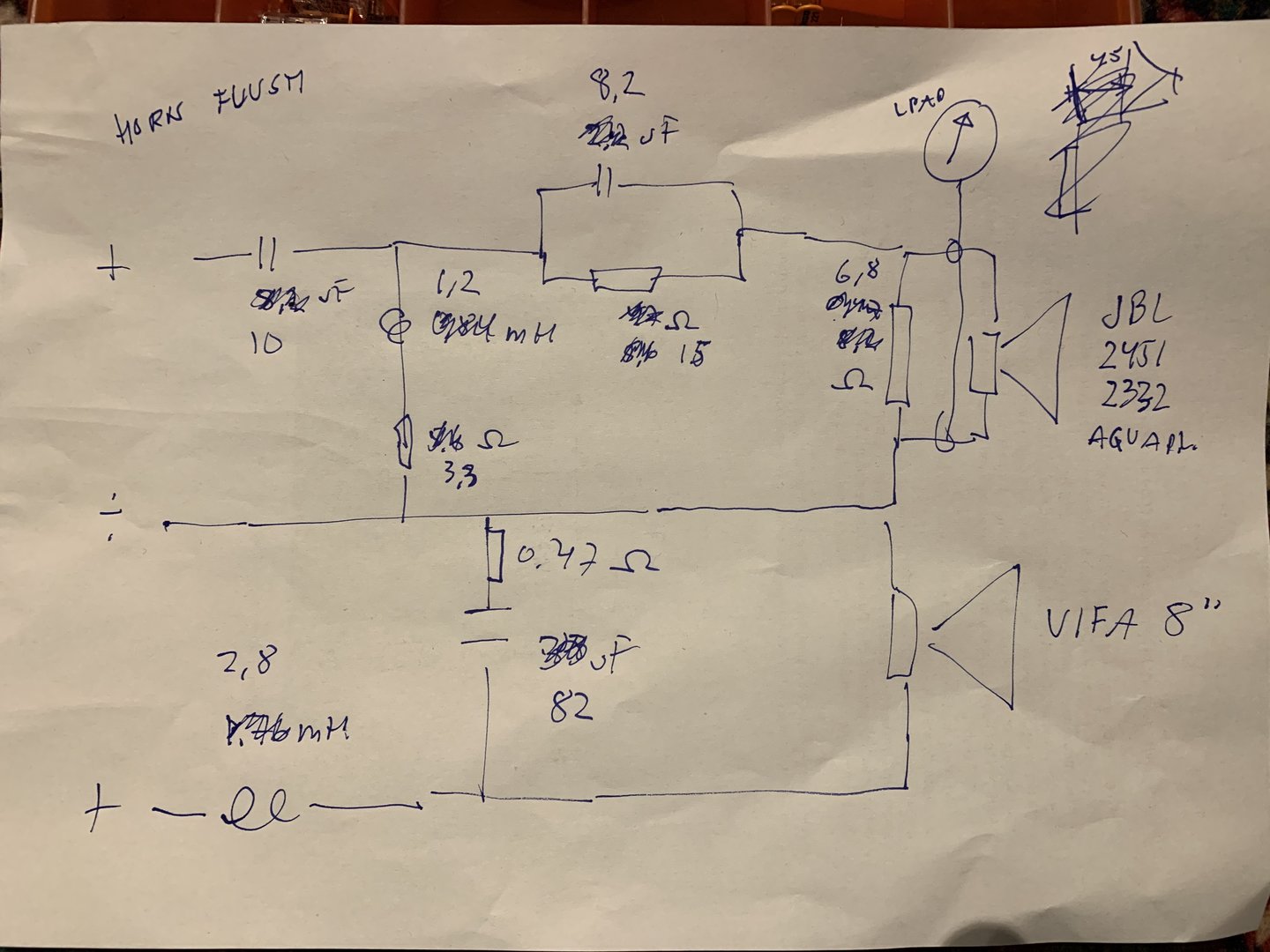

Med mer fornuftige verdier. En ekstra variabel Lpad helt innerst mot drivern samt reversert polaritet mee hornet plassert i flush med kabinettet måler det slik:

bruker tråden som logg:



[Hornlyd]

Assistenten har funnet seg en lite komfortabel plass. Nå er det pizza og rioja på meg



[Hornlyd]

Fått tilbakemelding på siste filter. Ekstra Lpad er smør på flesk.

Må tilbake til en paralellmotstand ved drivern på 8-10 Ohm. Til nød ned mot 4-5 Ohm. Da må seriemotstanden økes og også tilhørende kondensator.

Som igjen kanskje gjør at lavpass kondensatoren må økes?

Det er veldig vanskelig å dempe hornet helt ned til nivået til 8 tommern??


Kjekt å ha logg her. Da går jeg tilbake til filteret i innlegg 444



[Hornlyd]

Gjorde en test med EOS15 & 18Sound NSD1480n igjen.

Med litt input fra grelv så blir det riktig så bra.

Men EOS15 har også mye av æren.

Kort fortalt: EOS15 låter litt større og mer homogent enn JBL 2332 hornet og 18Sound drivern har mer av mikrodynamikken til beryllium.


Men jeg skulle gjerne hatt JBL2435hpl, den var enklere å jobbe med.

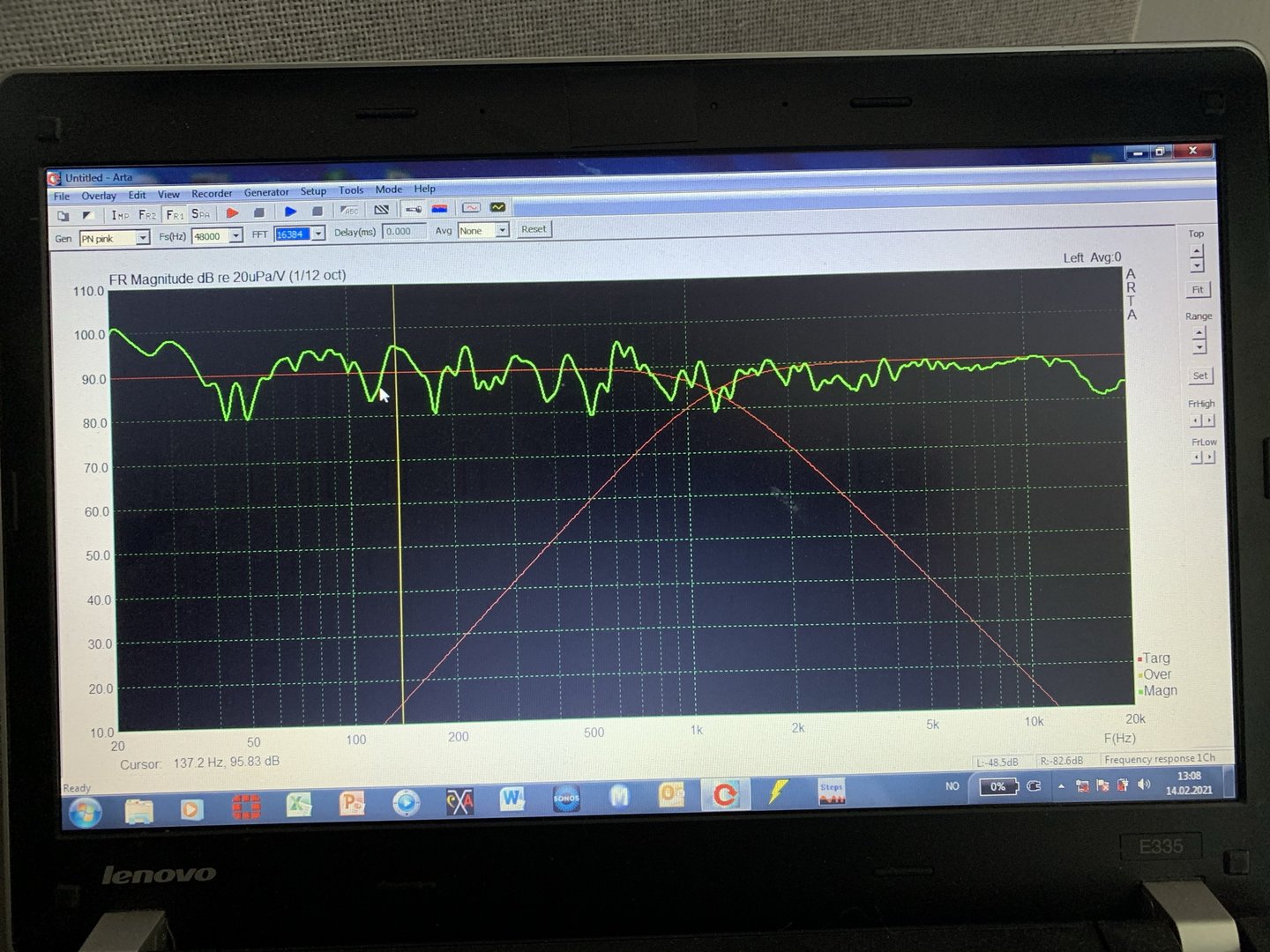

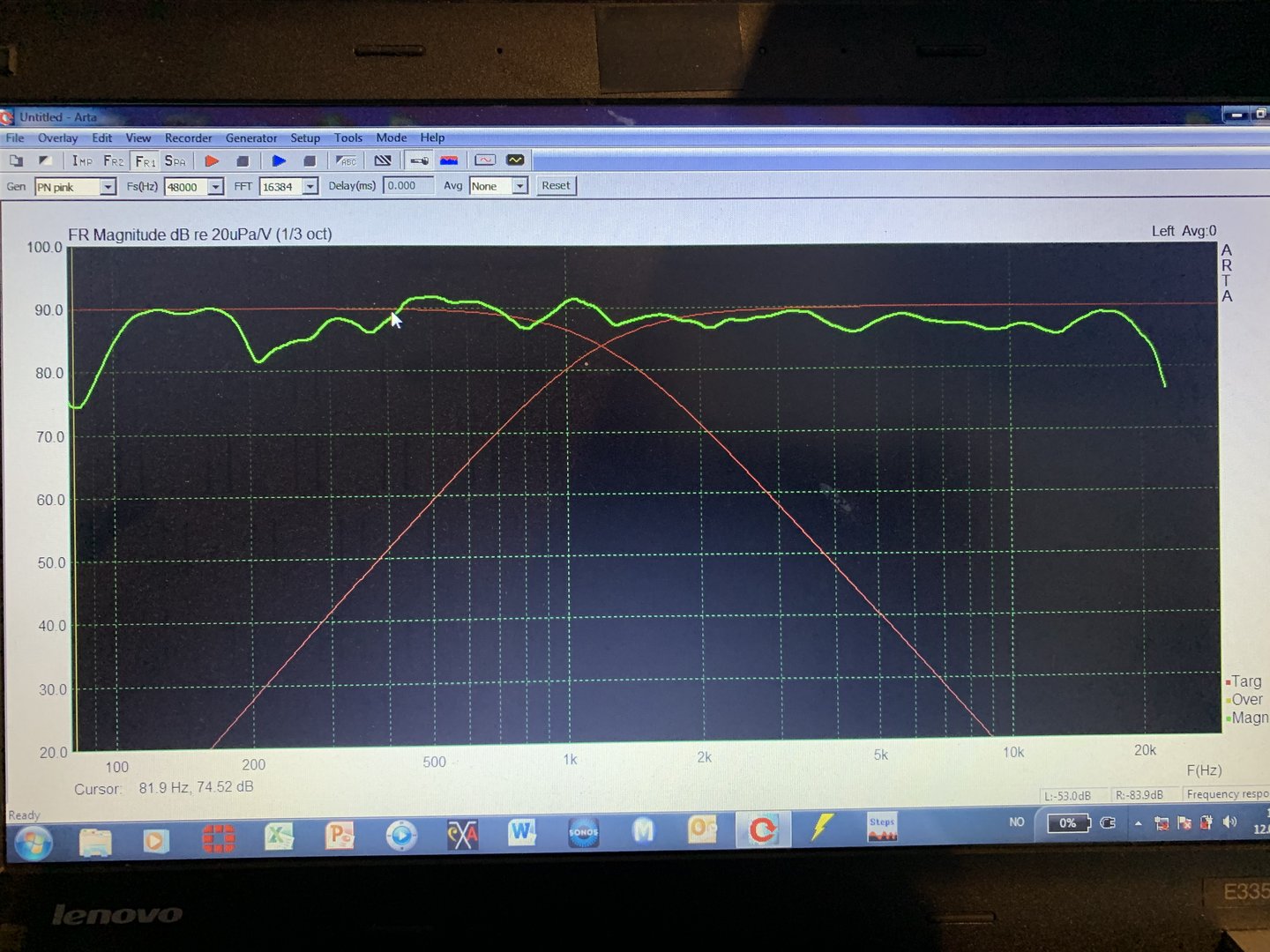

Her målt 2,5 meter unna on axis:



[Hornlyd]

Når jeg er vant til beryllium i stor riggen, har spilt på Bliesma berylliumsdomer i Dali 104 en god stund....hmmm.....da blir Aquaplas litt for snilt og titan litt for tynt.

18Sound når nesten opp. Klarer Arne å fikse 2435hpl står det øverst på lista. Uansett så beholder jeg 18Sound inntil videre og JBL selges.



[Hornlyd]

For å få en preferanse til all horn eksperimenteringen så koblet jeg til cbarth filteret (med litt diskant-tuning) og scanspeak ringradiatoren. Her blomstrer faktisk 8 tommern??

Det fungerer veldig bra. Jeg tenker at å dra høyeffektive storformatsdrivere ned til en 8 tommer rundt 1000-1200 Hz blir litt skjevfordelt.



[Hornlyd]

Skal forske litt på vertikal off aksis måling for å se på summeringen mtp om bassen skal forsenkes eller ikke.

cbarth1, tror du økt volum fra 30 til 45 liter påvirker delefilteret?



[cbarth1]

Nei, bredden på frontbaffelen er det avgjørende her. Men den vil nok virke litt fyldigere, 30 liter er litt anemisk for M21.



[Hornlyd]

Bra. Kanskje likegreit å kjøre en kjent proporsjon?



[Hornlyd]

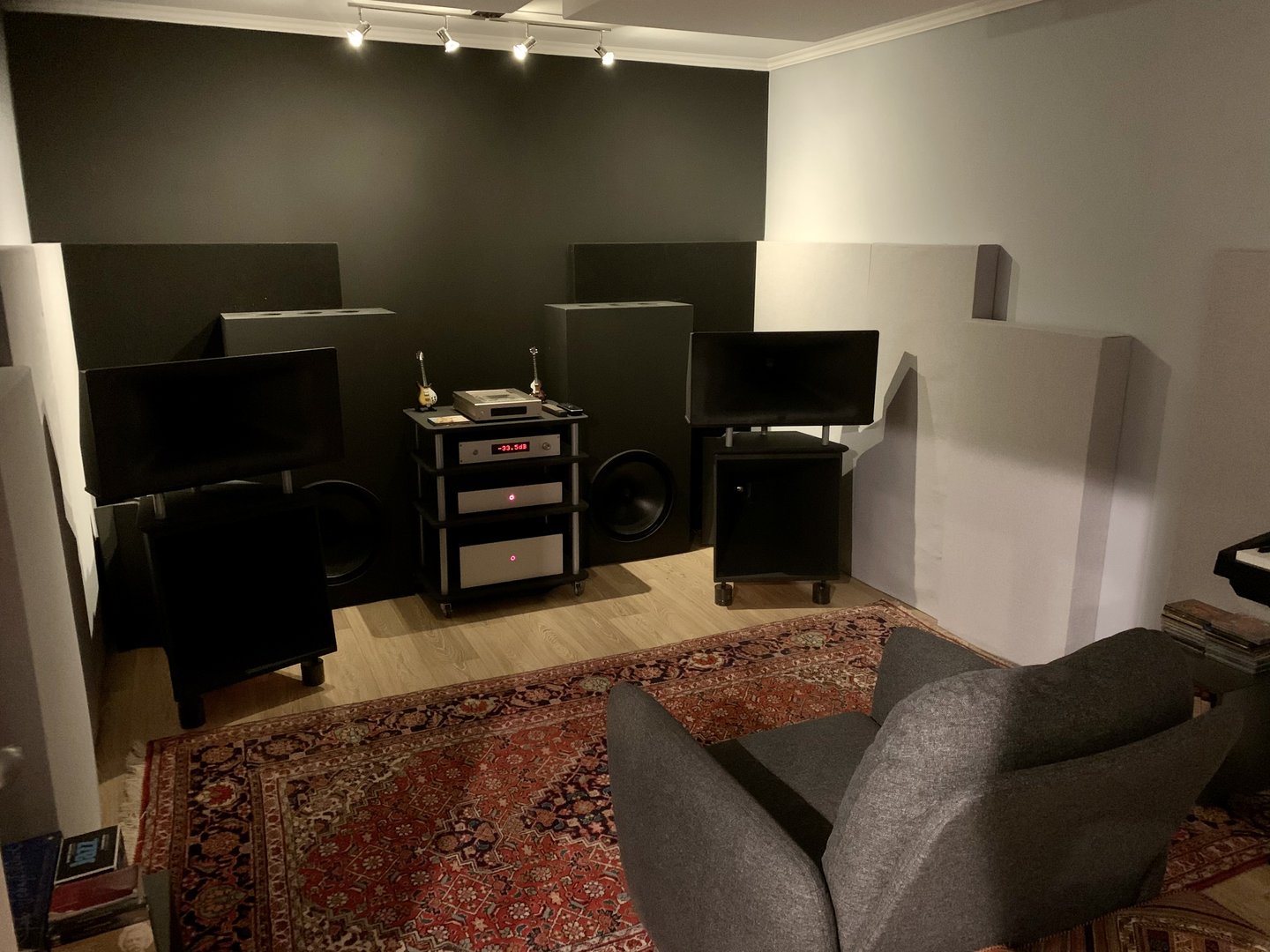

Da er valget tatt og labaoratoriet ryddet og gjennomgått en metamorfose:

fra/til



[Hornlyd]

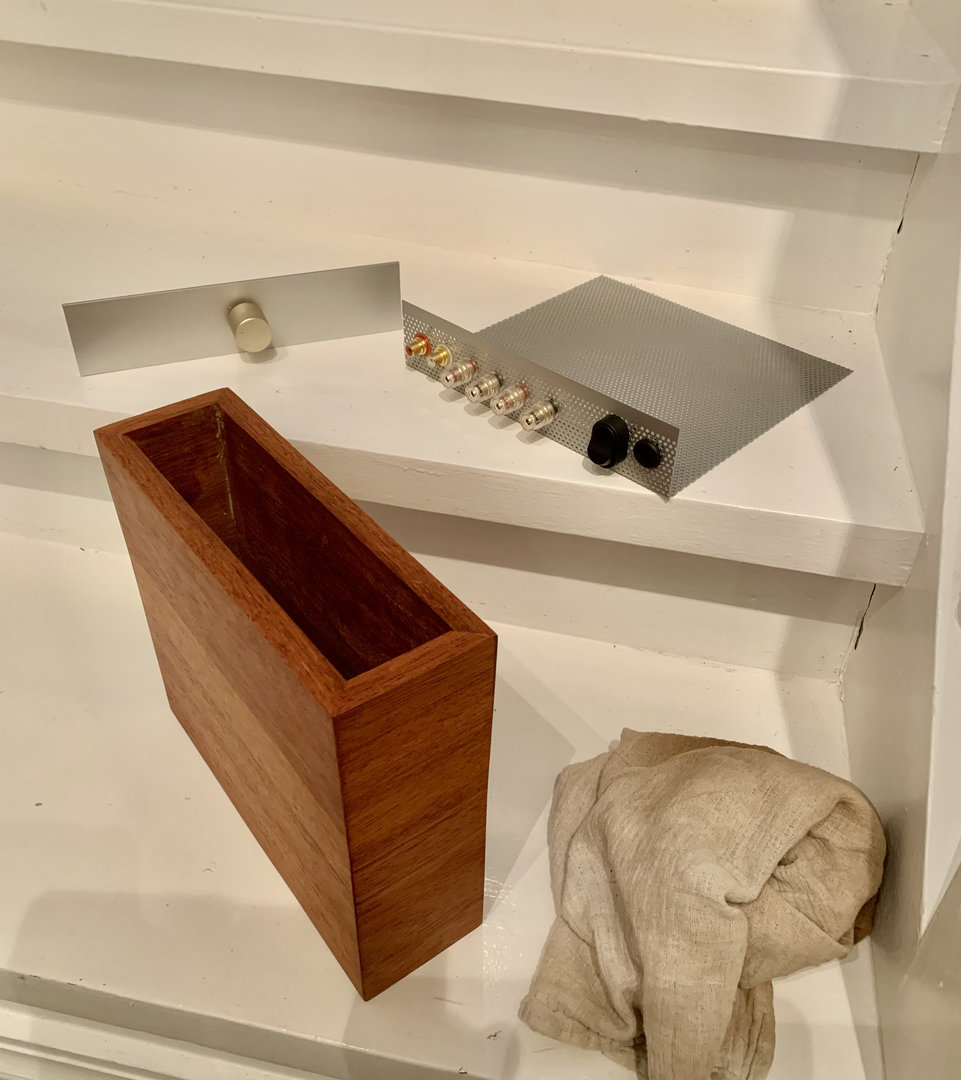

Tilbake til hytteanlegget. Fikk mekket litt på dual mono forsterkeren.

Helved Wenge. Gnukka med bivoks.

Blå ALPS volumpot bak messingknotten.

Fruen var meget imponert denne gangen.



[Hornlyd]

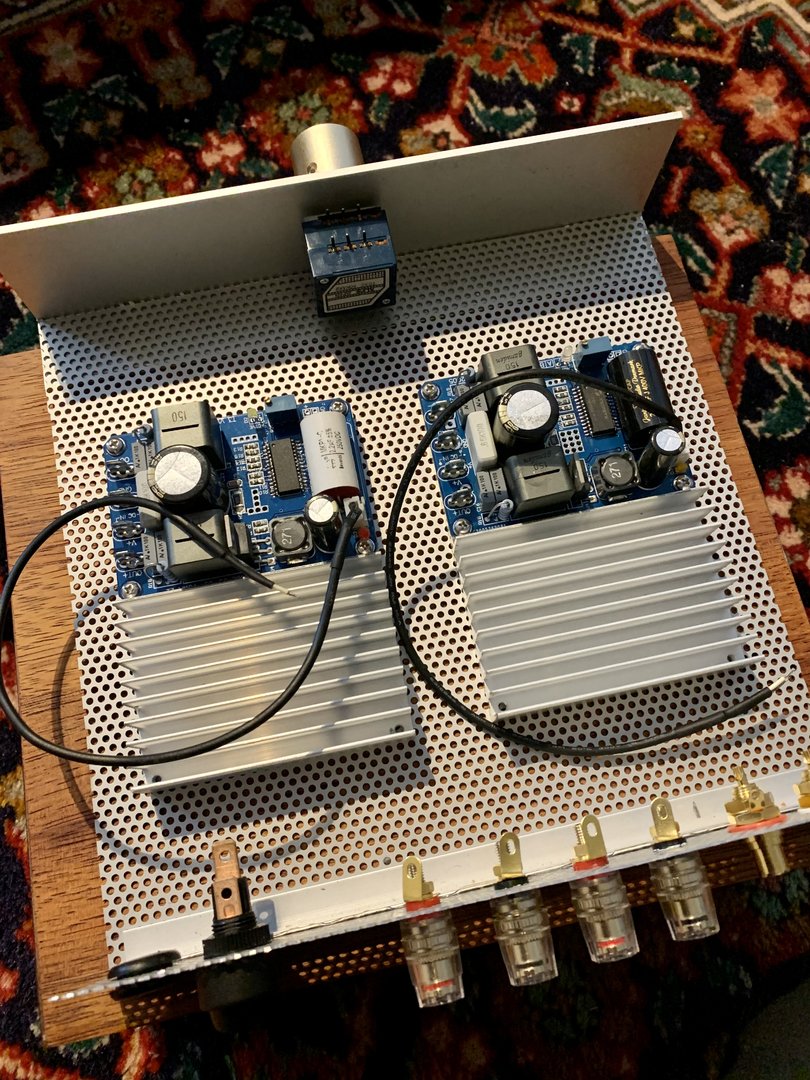

Skal fundere litt på layout for kabeltrekking:

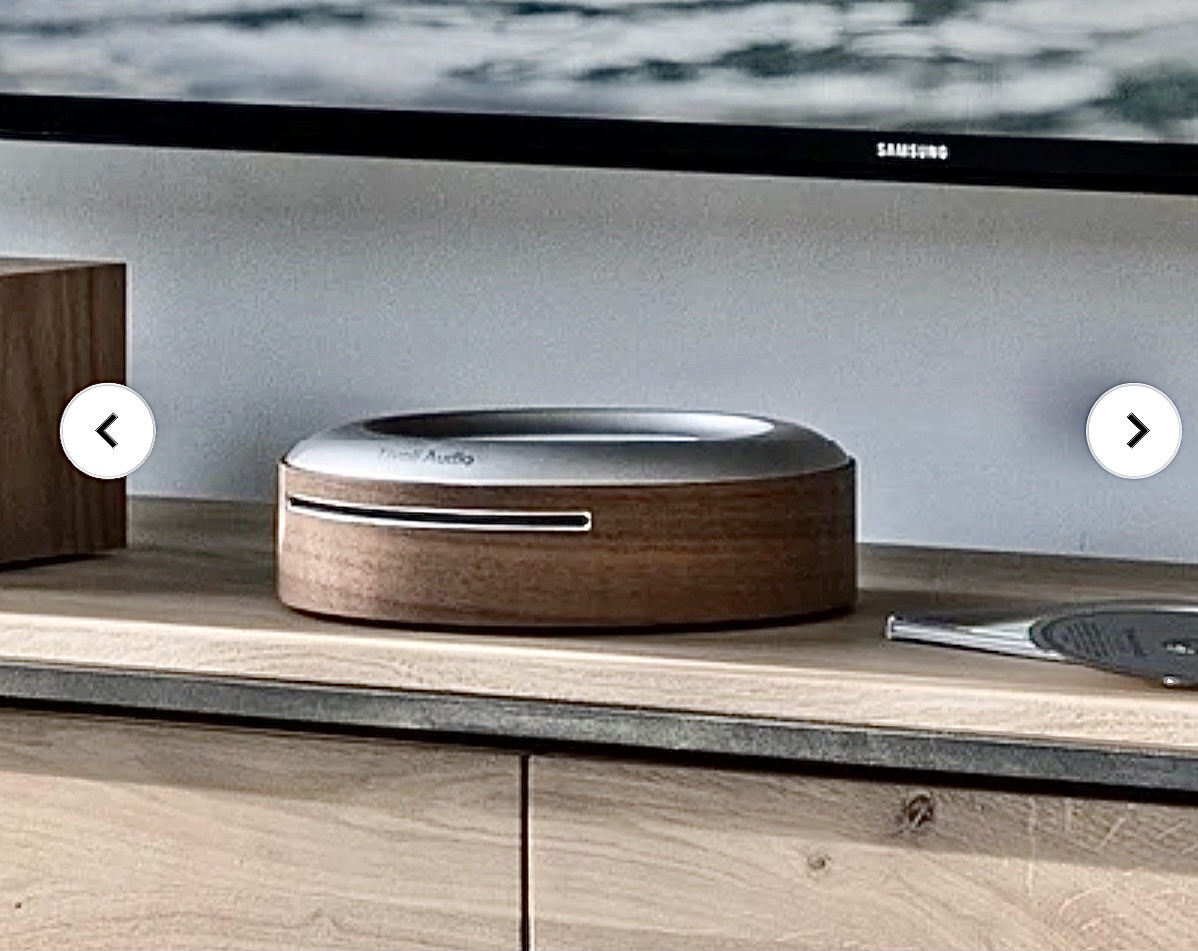

Blir bra match til CD spillern:



[Sluket]

ExoticBeito



[El-retur]

Den ble jo meget pen.



[Hornlyd]

Er på utkikk etter en helt enkel linjevelger.

Noen som kan forklare hvordan denne fungerer og kobles?

5-way. Er det 5 innganger?

Blue, 2 pole 5 way selector switch - DISCONTINUED | HIFICollective

Blue, 2 pole 5 way selector switch - DISCONTINUED

www.hificollective.co.uk



[Hornlyd]

Og et spm til.

Er denne egnet som stepup fra 12 til høyere volt til t-amp forsterkern?

Opp mot 48 v er egentlig optimalt men 24 (kan skrus opp til 30v) er også OK. Hva med strømforbruket? Finnes det andre rimeligere alternativer? Gjerne uten kabinett da jeg lager det selv?

Not Found - Skanbatt.no

provolt.no

Hifimediy T3 mono TK2050 amp, Jantzen caps - Hifime Audio

2X300W@4OHM TK2050: TC2000 + STA516

hifimediy.com



[tofter]

Er på utkikk etter en helt enkel linjevelger.

Noen som kan forklare hvordan denne fungerer og kobles?

5-way. Er det 5 innganger?

Blue, 2 pole 5 way selector switch - DISCONTINUED | HIFICollective

Blue, 2 pole 5 way selector switch - DISCONTINUED

www.hificollective.co.uk

Signal inn på Input 1 til 5 (L og R) og ut fra Output (L og R), enkelt og greit.



[Hornlyd]

Signal inn på Input 1 til 5 (L og R) og ut fra Output (L og R), enkelt og greit.

Da er det altså 4 inn og 1 ut?



[tofter]

5 inputs



[Hornlyd]

Holder med tre input for meg. Noen forslag på ebay varianter med god kvalitet?



[Torvbakkane]

Holder med tre input for meg. Noen forslag på ebay varianter med god kvalitet?

Dette er ikkje hos Ebay, men RS, sjekk link: ALPS 3pos 2 pol til kr.139,56 inkl.mva og litt frakt hvis dei ikkje også har andre saker du treng. Ser ut som en grei inngangsvelger til ett fint anlegg



[Hornlyd]

Og et spm til.

Er denne egnet som stepup fra 12 til høyere volt til t-amp forsterkern?

Opp mot 48 v er egentlig optimalt men 24 (kan skrus opp til 30v) er også OK. Hva med strømforbruket? Finnes det andre rimeligere alternativer? Gjerne uten kabinett da jeg lager det selv?

Not Found - Skanbatt.no

provolt.no

Hifimediy T3 mono TK2050 amp, Jantzen caps - Hifime Audio

2X300W@4OHM TK2050: TC2000 + STA516

hifimediy.com

bump

og egentlig er der greiest å sette invertern sammen med batteri da kabeltrekket blir snillere med 30 volt kontra 12!



[Fenalaar]

Den dc-dc-omvandleren er grei. Victron er bra greier.

Inverter og slikt skal kobles rett på batteri, med kortest mulige og tykkest mulige kabler, siden disse kan dra realt mye strøm (100-200A)

Johan-Kr



[Hornlyd]

Fint.

kommer til å kjøpe denne som lader og dedikert inverter til et lite A+++ kjøleskap

Kombi lader/inv 800W, Victron MultiPlus 12/800/35

MultiPlus 12/800/35 er en høykvalitets kombinert lader og inverter i MultiPlus serien fra Victron til bruk i båt, hytte og caravan. Den nye MultiPlus er satt til å erstatte det tidligere MultiPlus Compact-serien.Victron art.nr.: PMP121800000

www.sparelys.no



[defacto]

Sorry, men har ikke lest hele tråden, men finner dette spennende. Hvorfor vil du omforme fra 12 til 24 volt? Forsterkeren takler jo 12 volt? Beklager et dumt spørsmål. Ellers, fin tråd, men må ha enda flere bilder av prosjektet underveis!



[Syncrolux]

24V vil vel bety potensielt fire ganger så mye utgangseffekt som på 12V ?



[defacto]

24V vil vel bety potensielt fire ganger så mye utgangseffekt som på 12V ?

Jeg er ikke elektriker og kan ikke så mye elektronikk, men det kommer vel ann på strømmen (A)?
Og man får vel mindre med strøm når man omformer 12 volt? Man får ihvertfall ikke mere. Jeg spør, for dette kan jeg ikke!



[Fenalaar]

Ytelsen på disse er veldig begrenset med 12V - de går veldig fort tomme. I tillegg, så er en mindre plaget med spenningstab. Det en må være jævlig nøye med, er å merke kontaktene ekstremt godt, når en mikser 12V og 24V, så en ikke går på en blemme med å hekte på utstyr som ikke tåler 24V.

Johan-Kr



[Pink_Panther]

Regner ikke med at alle synes dette er like spennende. Like fullt så setter jeg umåtelig pris på all kompetansen og velviljen her inne. Jeg kan litt av hvert men er verken elektroingeniør eller medlem av Mensa.

Har laget noen tråder og stilt diverse spørsmål hist og pist. Kan like gjerne samle all moroa i en tråd.

Cluet er å få best mulig lyd fra et 12 volt solcelleanlegg på en hytte 930 meter over havet med utedass og drikkevann fra tjernet 70 meter nedenfor. Skikkelig off-grid.

Vi snakker:

Høy effektivitet og lite strømforbruk. Fulltoner, horn, papirmembraner, store magneter, store (og stygge) kabinetter, classe T amp, chip amp, kjøpe discman på finn.no med best mulig dac, Ipod 160gb siste versjon (har en sånn), diverse mikkmakk for å stepdowne eller stepuppe spenningen i området 5-20 volt avhengig av utstyret .........osv

Jeg kan selvfølgelig bruke iphone men det er litt sjarm med offgrid system. Har 1400 CDer som kunne komme til nytte. Da kan jeg lese cover innleggene sånn jeg gjorde for 25 år siden i en TV fri sone.


Og vær så snill. Ikke bilstereo, nei nei nei............

Vis vedlegget 670503

Hva med å finne en stor, vintage reiseradio og koble iPoden til den? De fleste reiseradioer fra 70-tallet har inngang for tape. Riktignok ikke stereo, men herlig hyttelyd.



[Syncrolux]

Jeg er ikke elektriker og kan ikke så mye elektronikk, men det kommer vel ann på strømmen (A)?
Og man får vel mindre med strøm når man omformer 12 volt? Man får ihvertfall ikke mere. Jeg spør, for dette kan jeg ikke!

Hvis vi forutsetter at både batteri og omformer er dimensjonert for den effekten ( spenning x strøm ) som forsterkeren vil trekke så vil dobbelt forsyningspenning gi 4 ganger så mye effekt i samme belastning, fordi effekt i en gitt last er definert som spenning^2 / last. Men så kommer selve forsterkeren inn i bildet her også, og ikke sikkert den klarer å levere nok strøm... Så egentlig har du jo rett.



[Hornlyd]

Sorry, men har ikke lest hele tråden, men finner dette spennende. Hvorfor vil du omforme fra 12 til 24 volt? Forsterkeren takler jo 12 volt? Beklager et dumt spørsmål. Ellers, fin tråd, men må ha enda flere bilder av prosjektet underveis!

Forsterkermodulene takler fra 12-48 DC. Jo mer jo bedre (mer effekt og mindre forvrengning). Ikke sikkertforskjellen er stor. Omformer får stå på laveste prioritet på lista

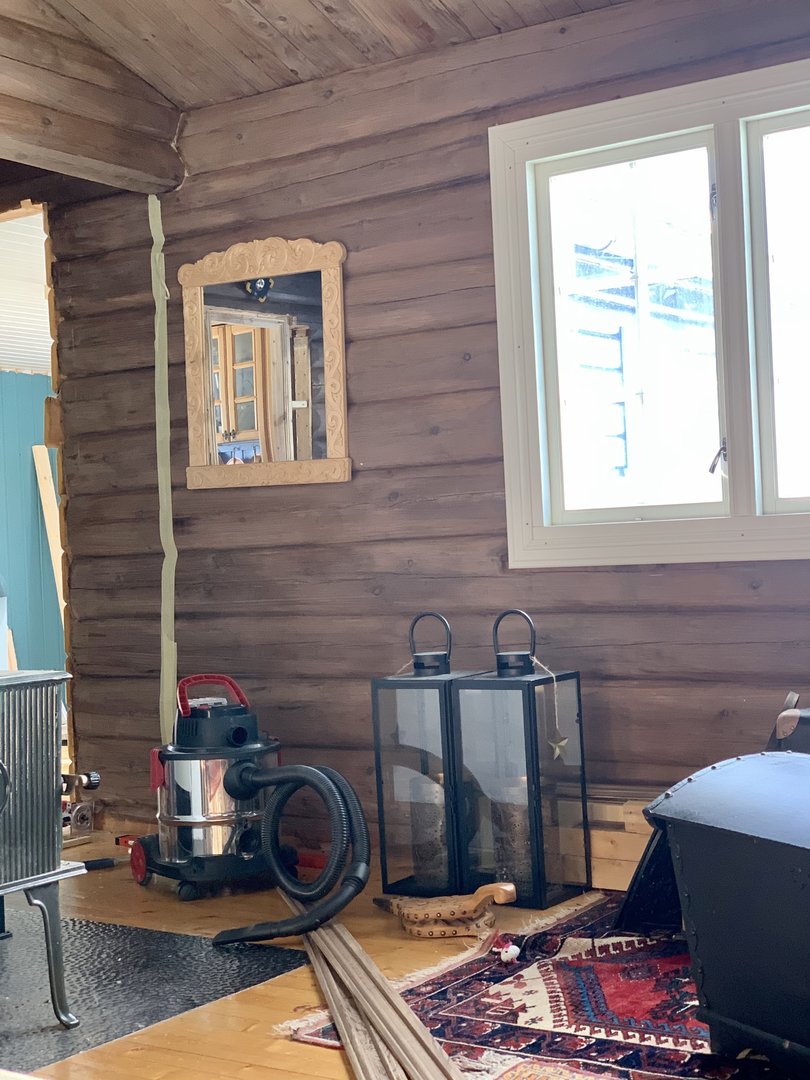

Flere foto kommer siden. I dag har det vært skitur, solveggen og nå freser spor i gulvet for å felle ned 12 mm kobberrør som parafinslangen skal tres i. Så blir det trygt og skikkelig. Ifbm fresingen så måler jeg akkurat nå ut ny plassering av Wallas parafinovnen og det dikterer høyttalerplasseringen noe. Se tapen på veggen

Ellers så har jeg fått OBBB på lag for suberb finish på kabinettene. Det blir 9 mm eikefinert kryssfiner som jeg beiser valnøtt tilsvarende lafteveggen. Inni blir alle flater unntatt frontplaten dekket 2/3 med 3 mm asfalt limt med gulv&vegglim. I og med at frontplaten er så tynn så får den ringer bak driverne for solid feste for skruene. Ellers så er kabinettet tynt og flagrete. Front og bakbplaten kan skrus av og på inn i kvadratiske glattkanter inni med en tynn filtpakning mellom. Vanlige treskruer brukes (ikke bolter og islagsmuttere). Hensikten er at den løse monteringen lager en hårsprekk som fjerner oppbygde ressonanser. Tenk en kirkeklokke med sprekk i. Ikke mye klæng da. Ressonanser over 250 Hz dempes dramatisk noe som gir mer naturlig stemme gjengivelse og ufarget klang. Nedover kan det bli litt mer krøll men der er ikke øret så følsomt. Kabinettet blir på ca 50 liter og da blir det rikelig og dyp bass fra Vifa 8 tommern.



[Hornlyd]

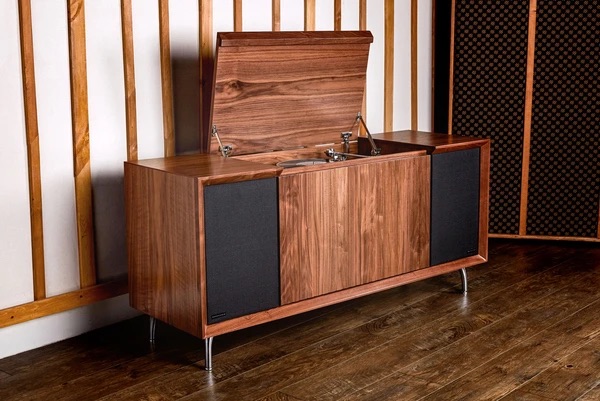

Leker litt med tanken på konsoll-HiFi?

- ca 220 cm bred, 40 cm høy pluss 10 cm ben, 30 cm dyp
- Valnøttfiner med sort stoff foran
- 18Sound storhorna med "wannabe berylliumsmembran". Er like smooth som beryllium på målinger: Eighteen Sound - Professional loudspeakers
- JBL 2206 12 tommere
- miniDSP HD kit
- 4 kanaler T-amp med muskler
- Separat PSU på 48 volt for kritisk lytting, ellers 12 volt
