Prosjekt hytteanlegg "off grid hifi"

Diskusjonstråd Se tråd i gallerivisning

  • cbarth1

    Hi-Fi freak
    Ble medlem
    24.08.2012
    Innlegg
    2.198
    Antall liker
    2.447
    Sted
    Arendal
    Torget vurderinger
    2

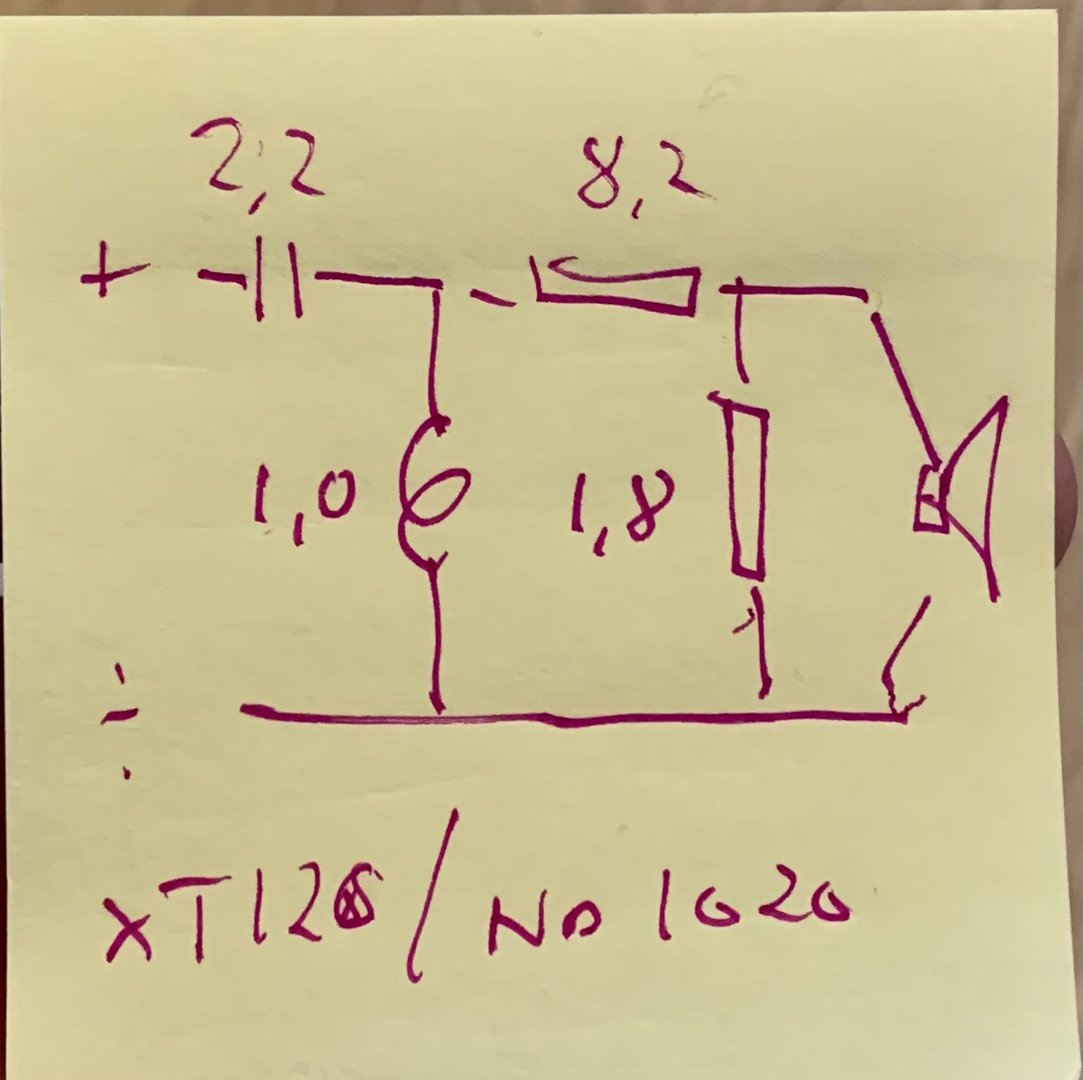

    Endret på filteret igjen.

    Det rare er at den variable L-paden ga ørlite jevnere respons.

    Anyway, målte ut verdiene og lagde fast L-pad.

    Ved å måle litt lenger unna og lavere i retning høyeste midbass så ser set slik ut.

    Cbarth, er bassfilteret ditt mer tungdrevent enn det originale?

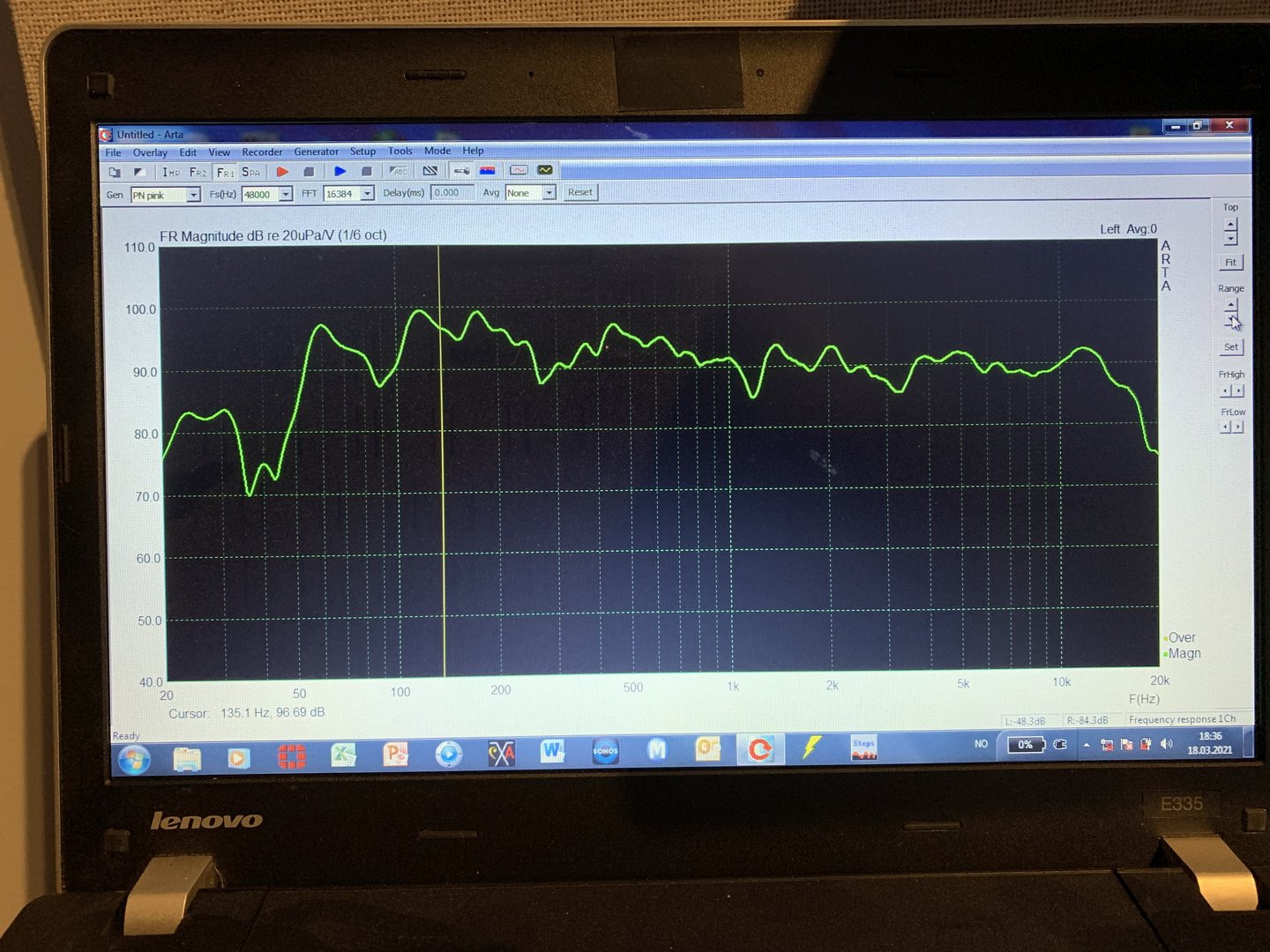

    Vis vedlegget 706456 Vis vedlegget 706457

    Beklager, fikk ikke denne posten med meg. Følsomheten er dratt litt ned ja, men ikke veldig mye pga delefrekvensen er også dratt ned.


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.851
    Antall liker
    10.683
    Torget vurderinger
    10
    Da skal det pusles litt med denne bassrefleksen:

    22 mm MDF
    Høyde 86 cm
    Bredde 33,5 cm
    Dybde 28 cm
    Volum ca 56 liter etter at drivere er trukket fra
    ø 10 cm bassport
    2 avstivninger
    Litt 3 mm asfalt
    Tykk filt
    Litt Rockwool


    Seas fulltone som midbass. Skal kutte wizzerconen. Det er noe krøll i øvre frekvensområde på den ene drivern som jeg prøver å finne ut av. Betyr trolig ikke noe ved aktiv deling ved ca 1500 Hz. Uansett så er 22 cm cutouten til Seas svært universell. Kan putte inn andre Seas drivere, Jantzen og til og med Audio Note.

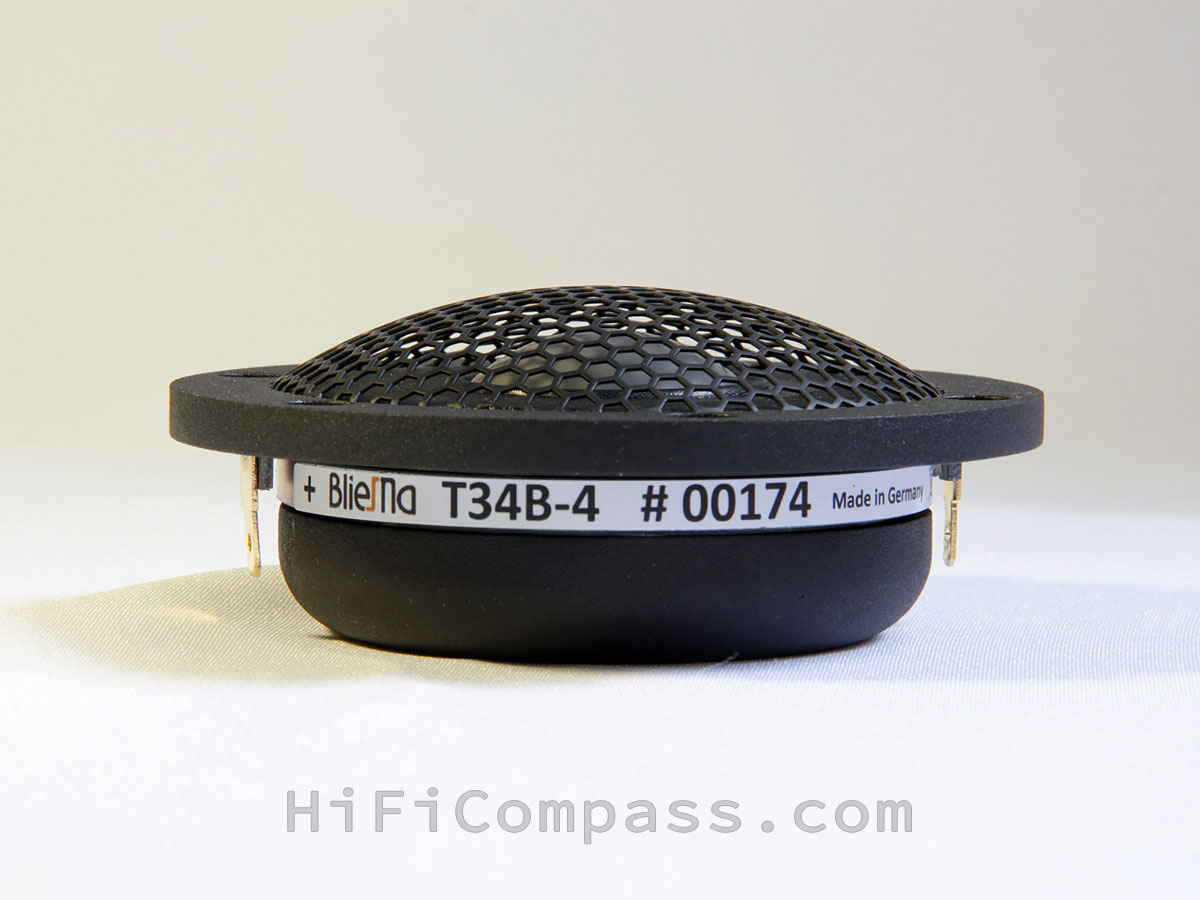

    Bliesma 34 mm berylliumsdiskant.

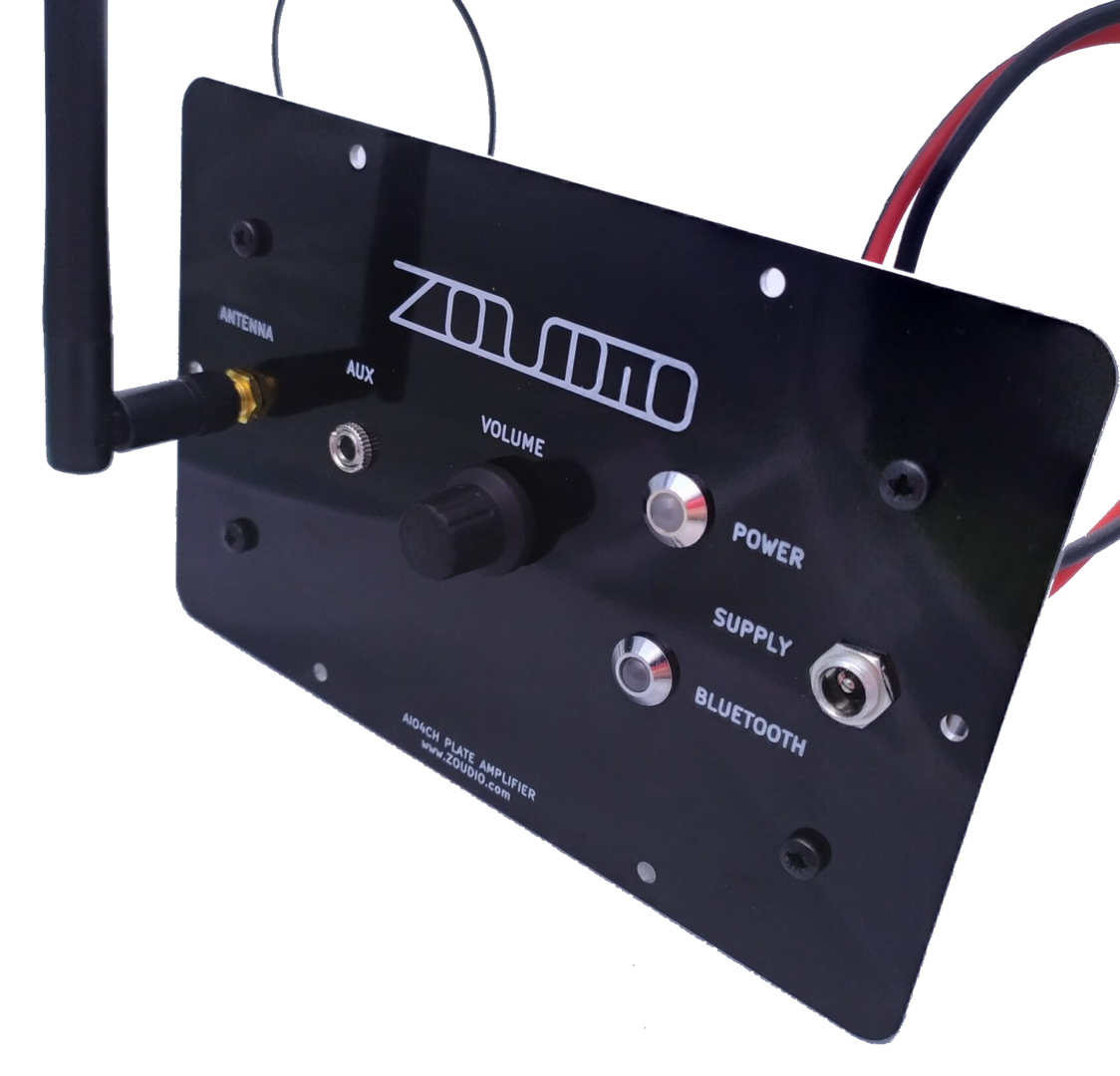

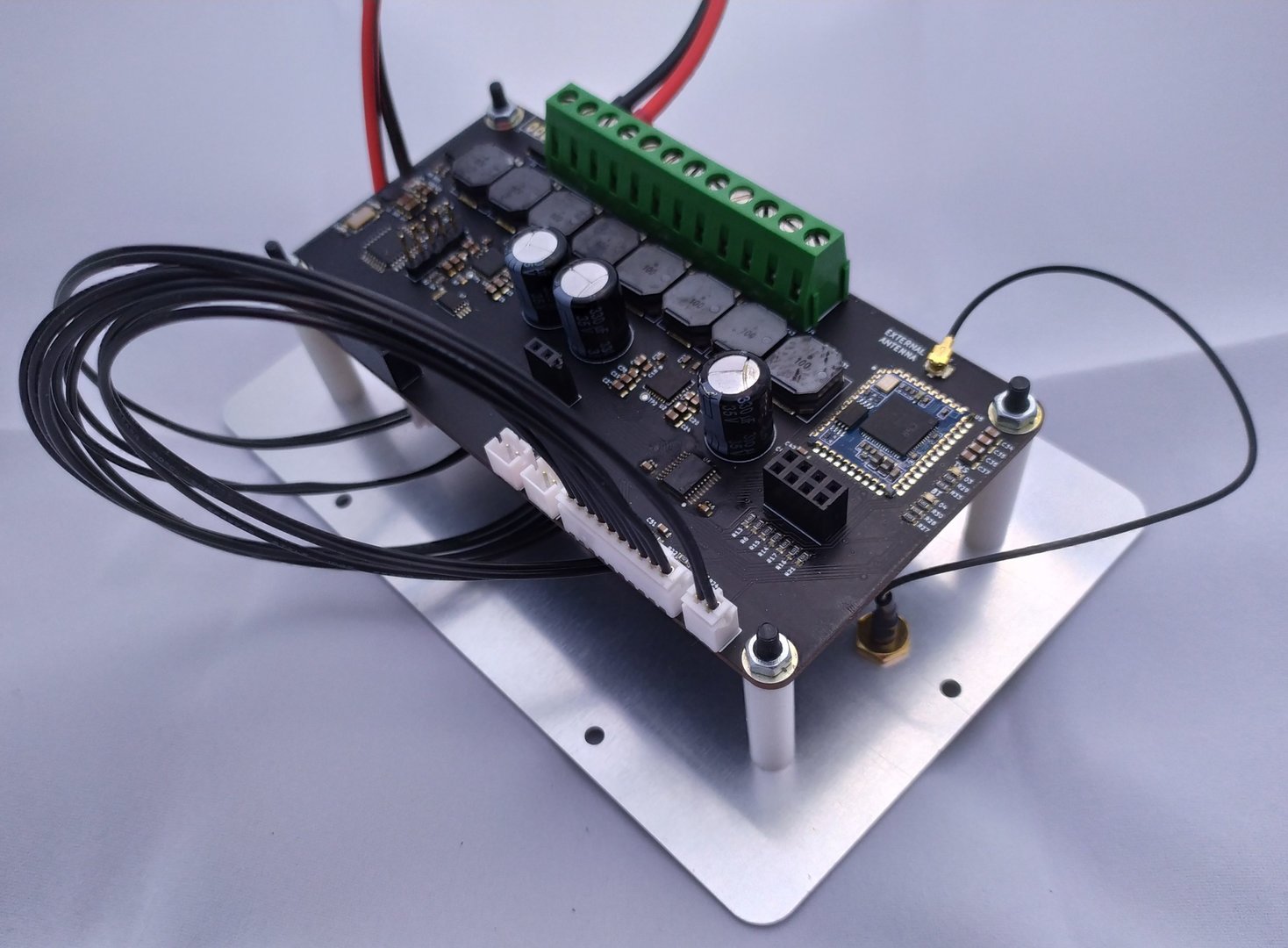

    Zoudio 4x20 w (8 Ohm) med DSP og Bluetooth. Drives som nevnt av solcelle og diiigert Lithium batteri. Victron omformer fra 12-24 volt






    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.851
    Antall liker
    10.683
    Torget vurderinger
    10
    Hjemmepåske med kun jobb mandag.

    Blir ingen tur på hytta da vi har rigget klart til håndverkere som kommer neste tirsdag.

    Innimellom våronna med diverse utendørs vask, rydding, dekkskift på to biler etc så skal det snikes inn litt gøyttalerbygging innimellom.

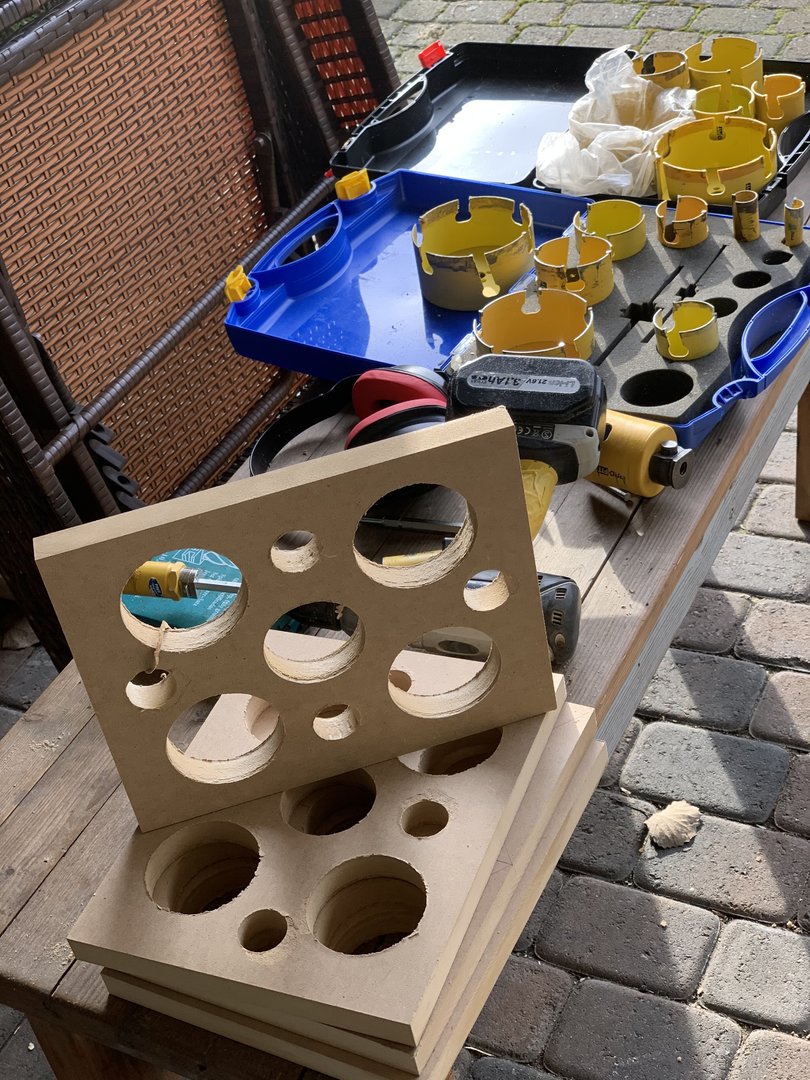

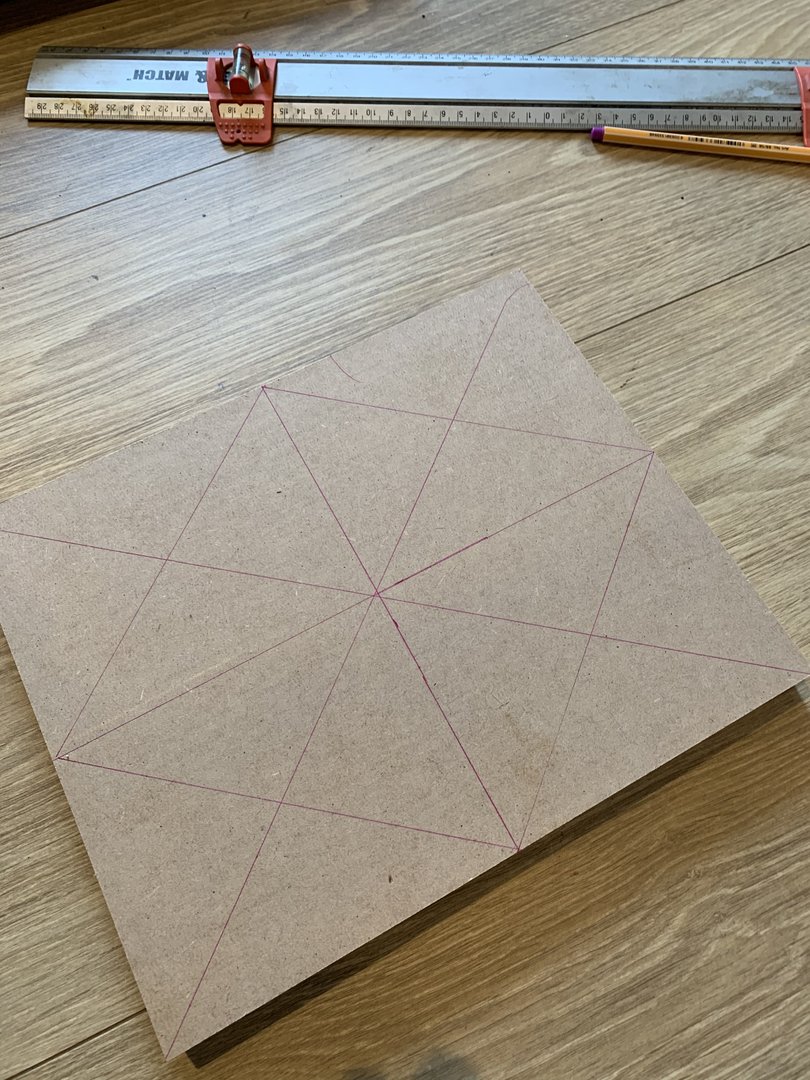

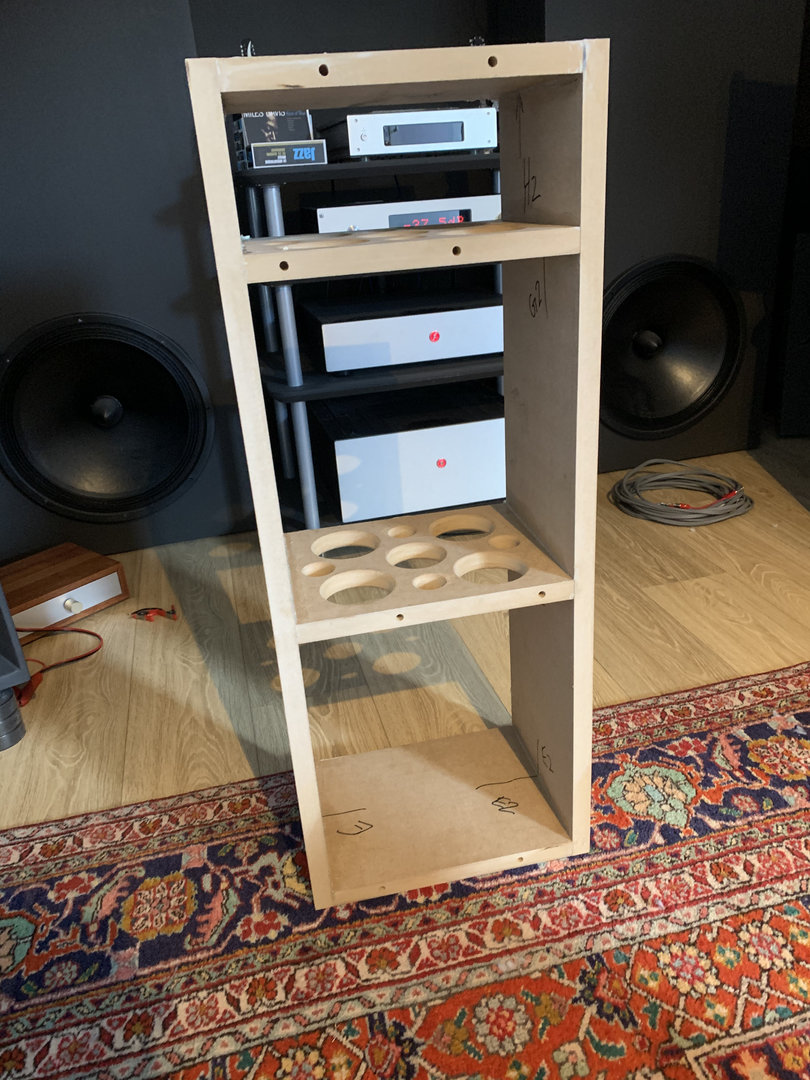

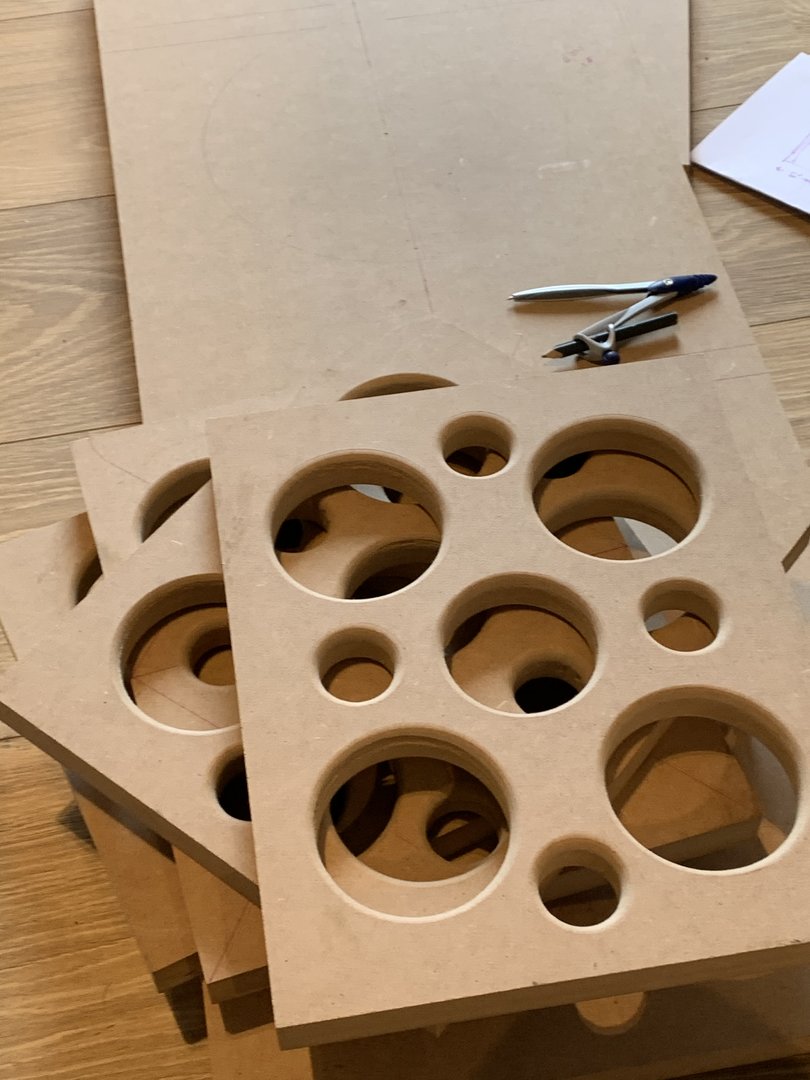

    Fikk laget avstiverne nå. Gjorde meg flid med avrundingsfresen.



    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.851
    Antall liker
    10.683
    Torget vurderinger
    10

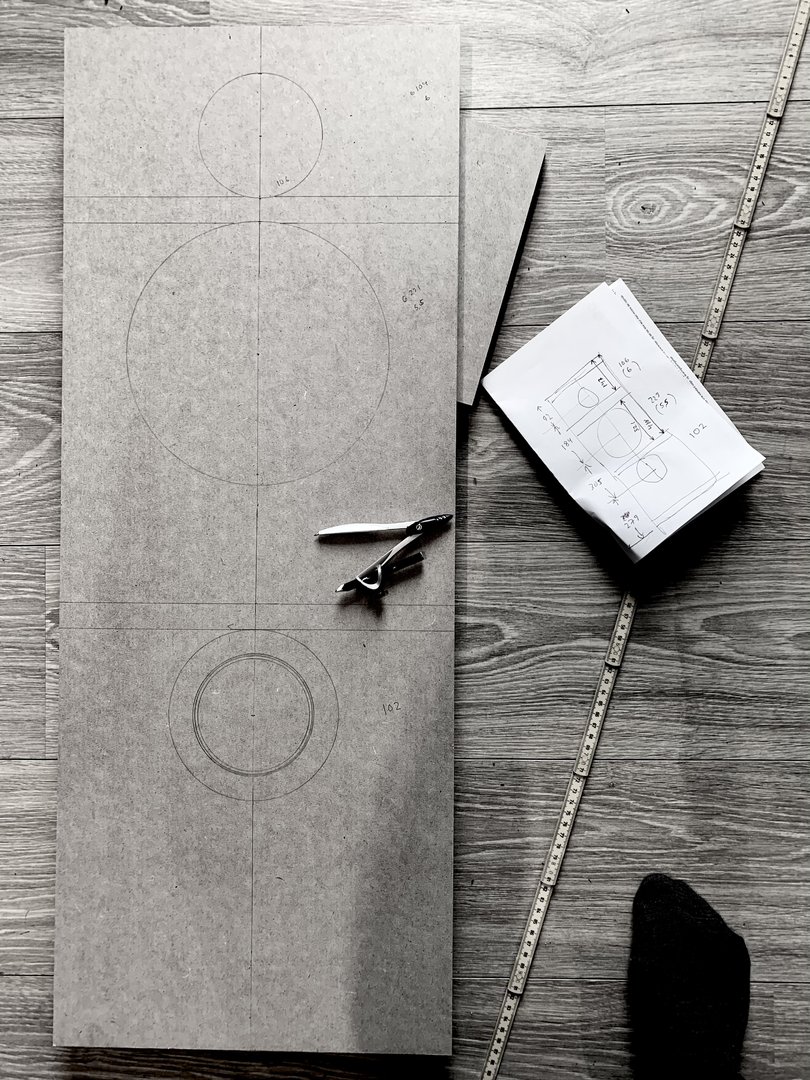

    Må ta meg god tid nå og være nøye:



    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.851
    Antall liker
    10.683
    Torget vurderinger
    10
    Skal gjøre en vurdering av valg av bassport underveis.

    Før jeg setter fresen i de ferdige kassene må jeg simulere et partre gode 8 tommere sånn at jeg ikke er stucked.

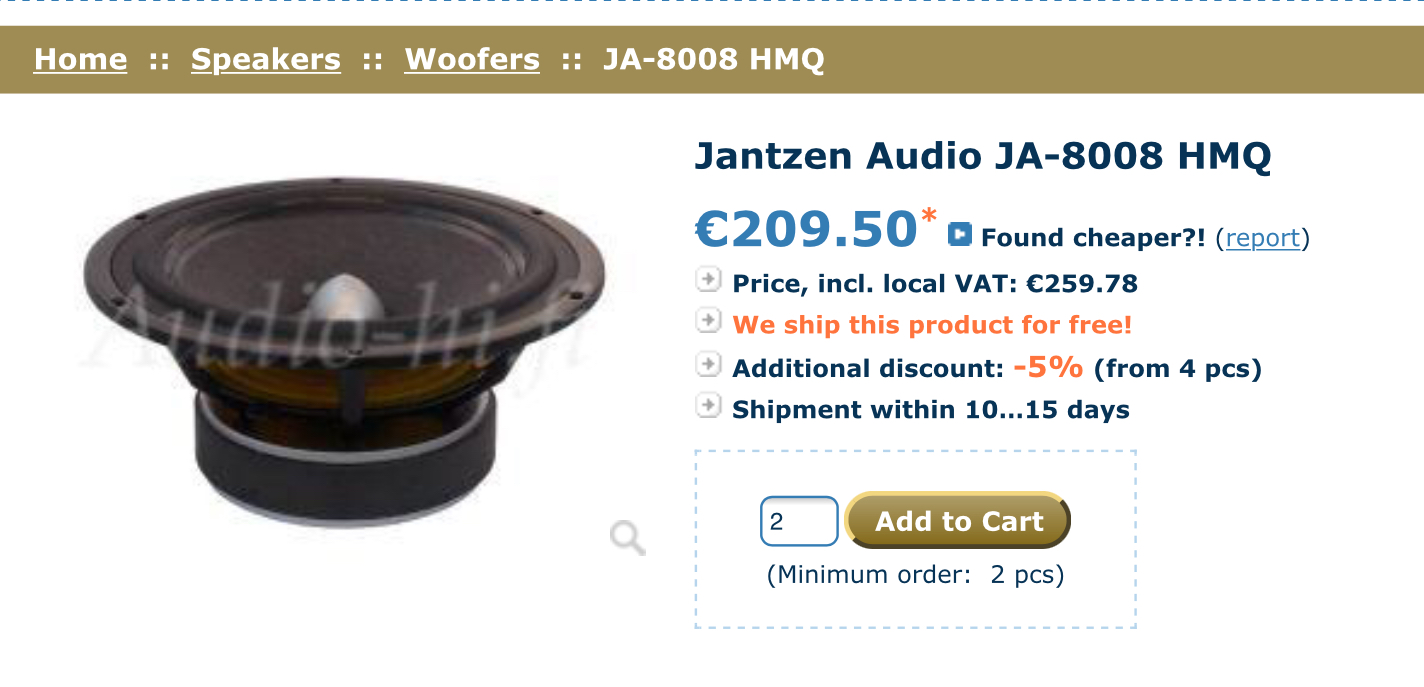

    Er også litt nysgjerrig på Seas-Jantzen? Noen som kjennern?


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.851
    Antall liker
    10.683
    Torget vurderinger
    10

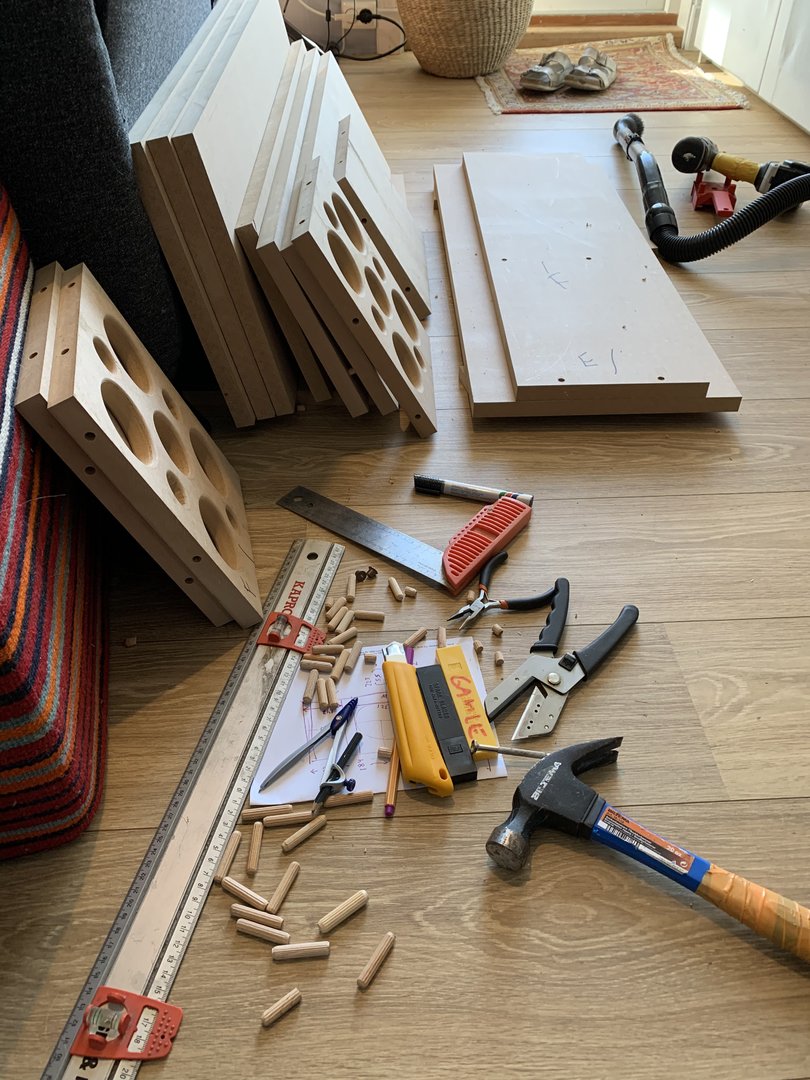

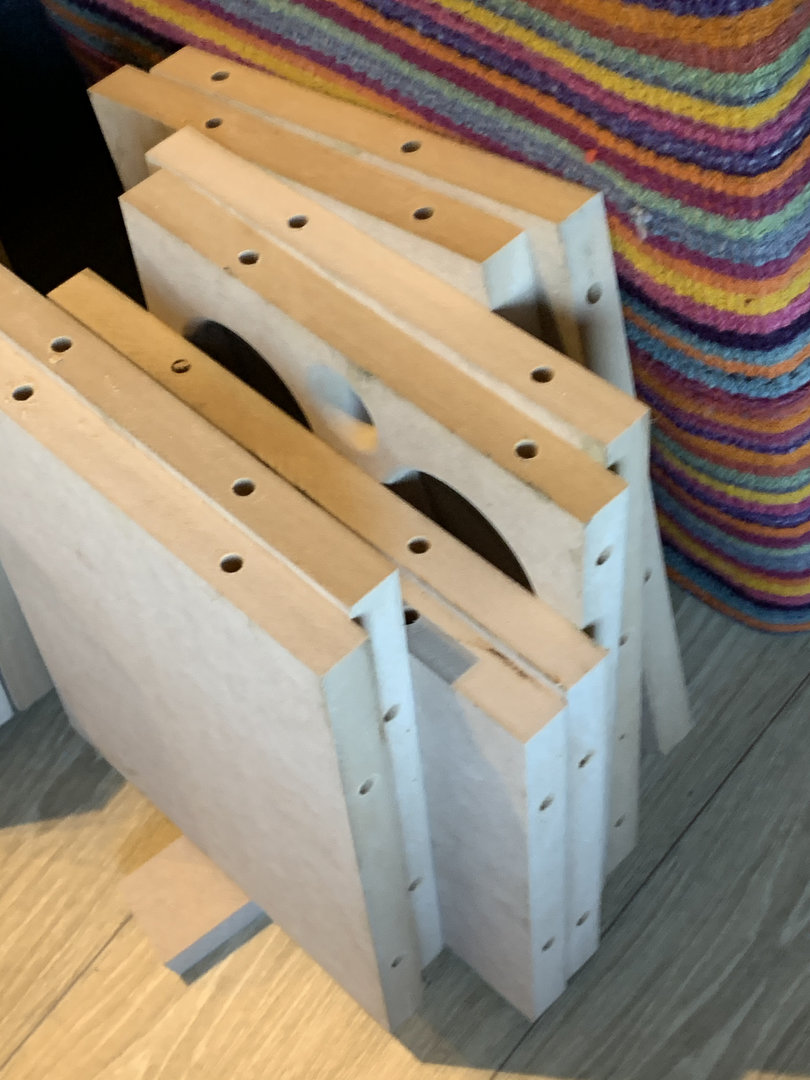

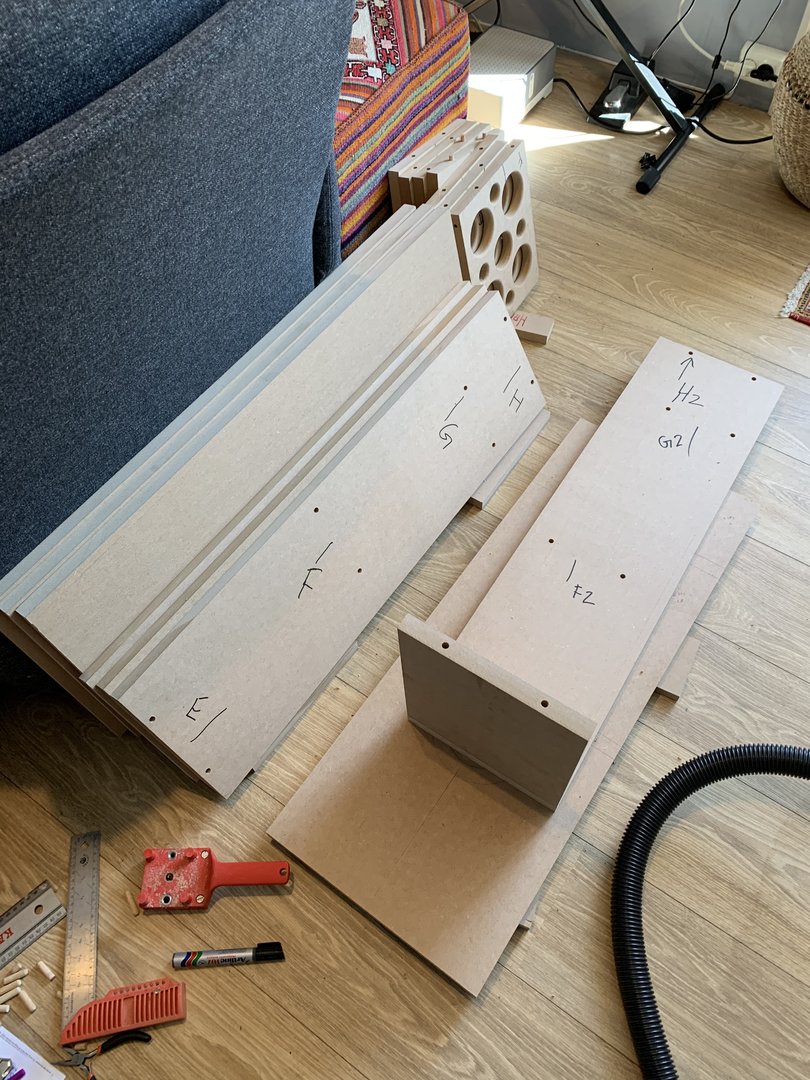

    Da fikk jeg boret 64 hull. Så er det bare 64 til 😎



    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.851
    Antall liker
    10.683
    Torget vurderinger
    10

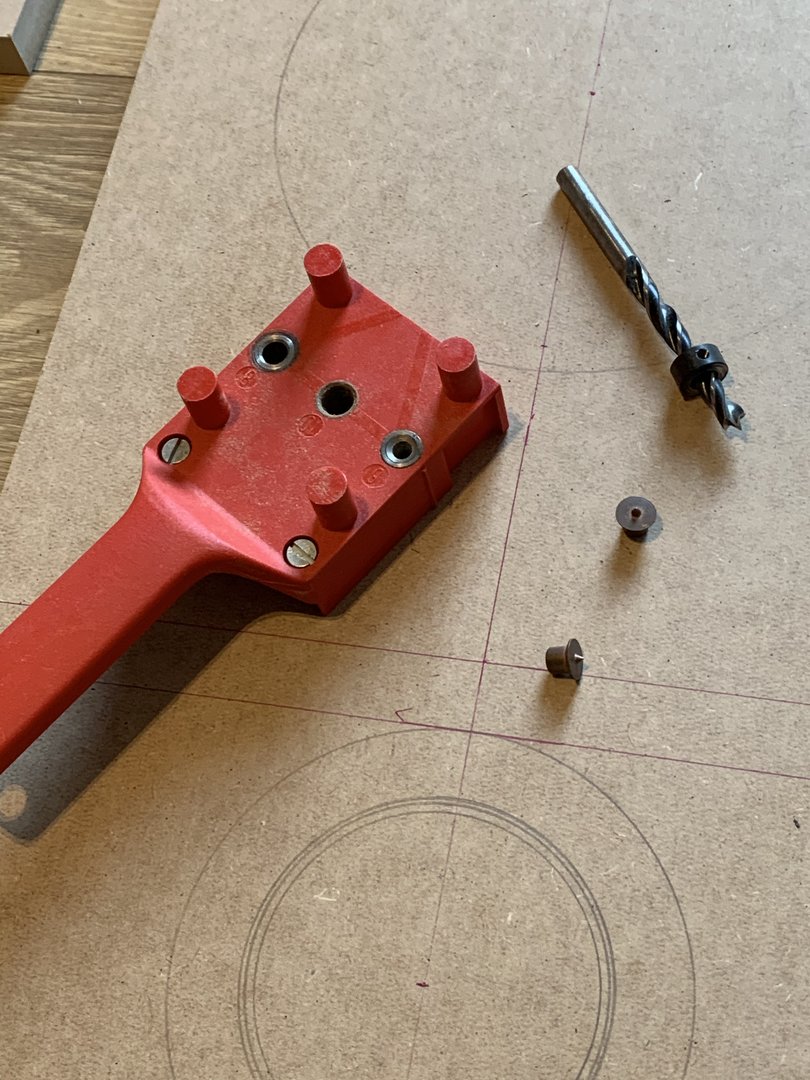

    Har ikke nok plugger. Har de det på Bauhaus eller Clahs Olsson tro?


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.851
    Antall liker
    10.683
    Torget vurderinger
    10

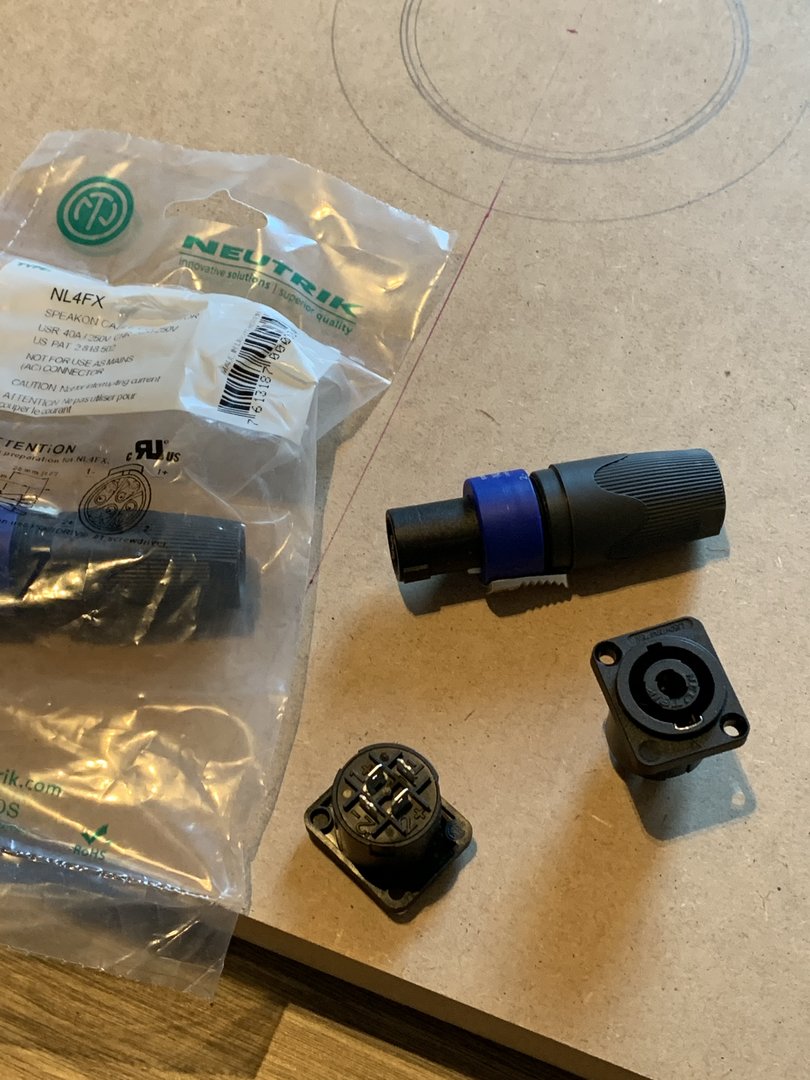

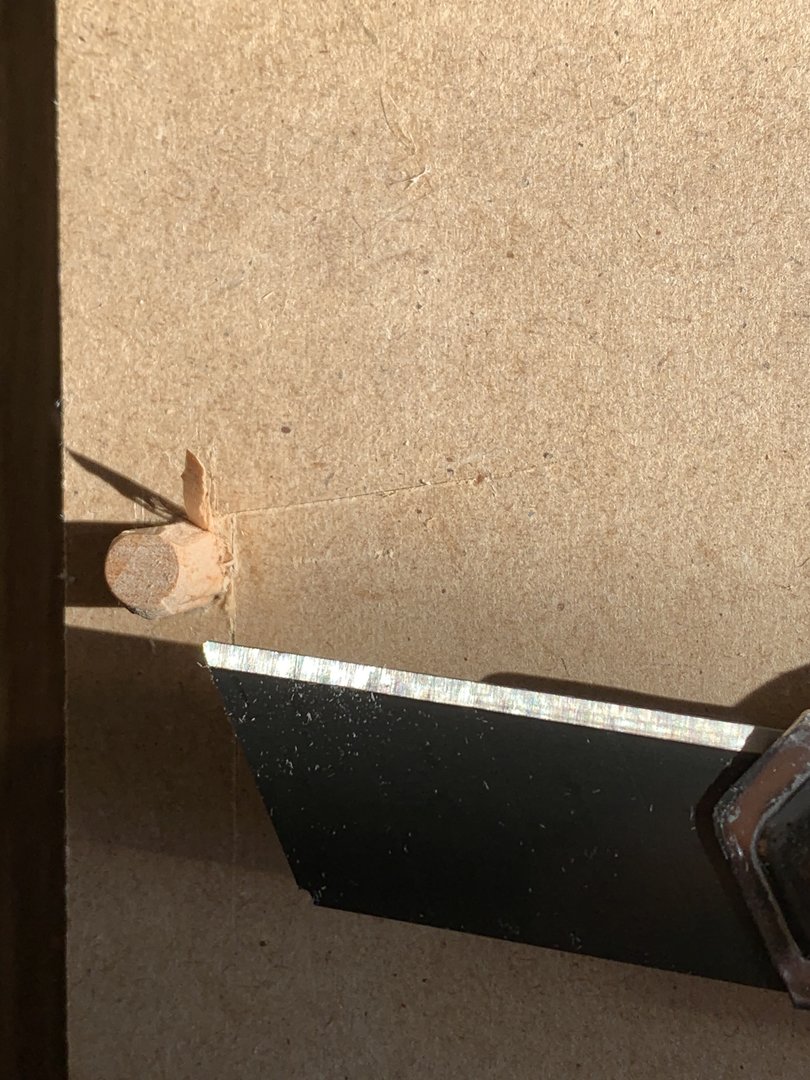

    Fant noen sånne. Likegreit når de skal deles aktivt. Må bare ikke glemme beskyttelseskondis :oops:

    Pluggen stikker litt vel langt ut bare?




    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.851
    Antall liker
    10.683
    Torget vurderinger
    10
    Likegreit å plukke frem jo før jo heller:



    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.851
    Antall liker
    10.683
    Torget vurderinger
    10
    Her er et par drop in replacements for Seas FA22:



    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.851
    Antall liker
    10.683
    Torget vurderinger
    10

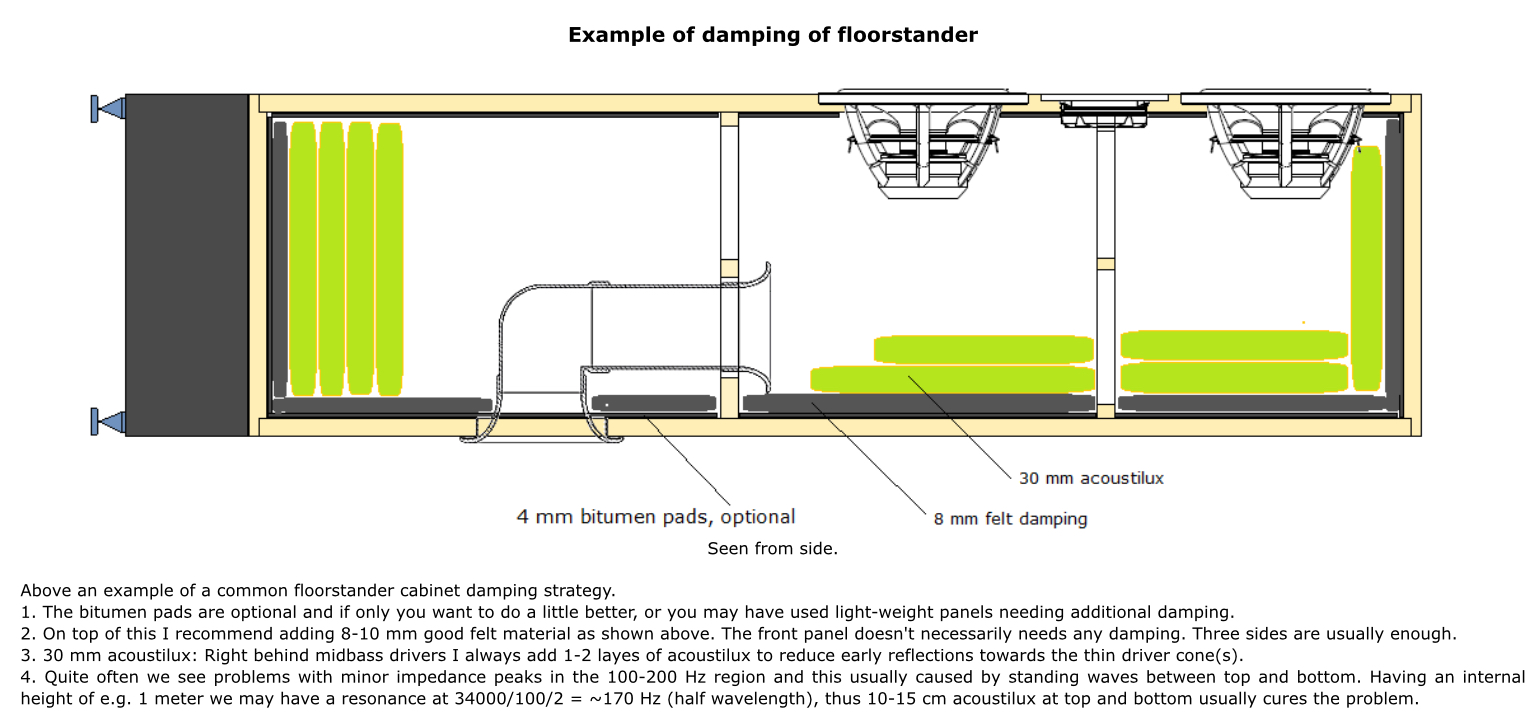

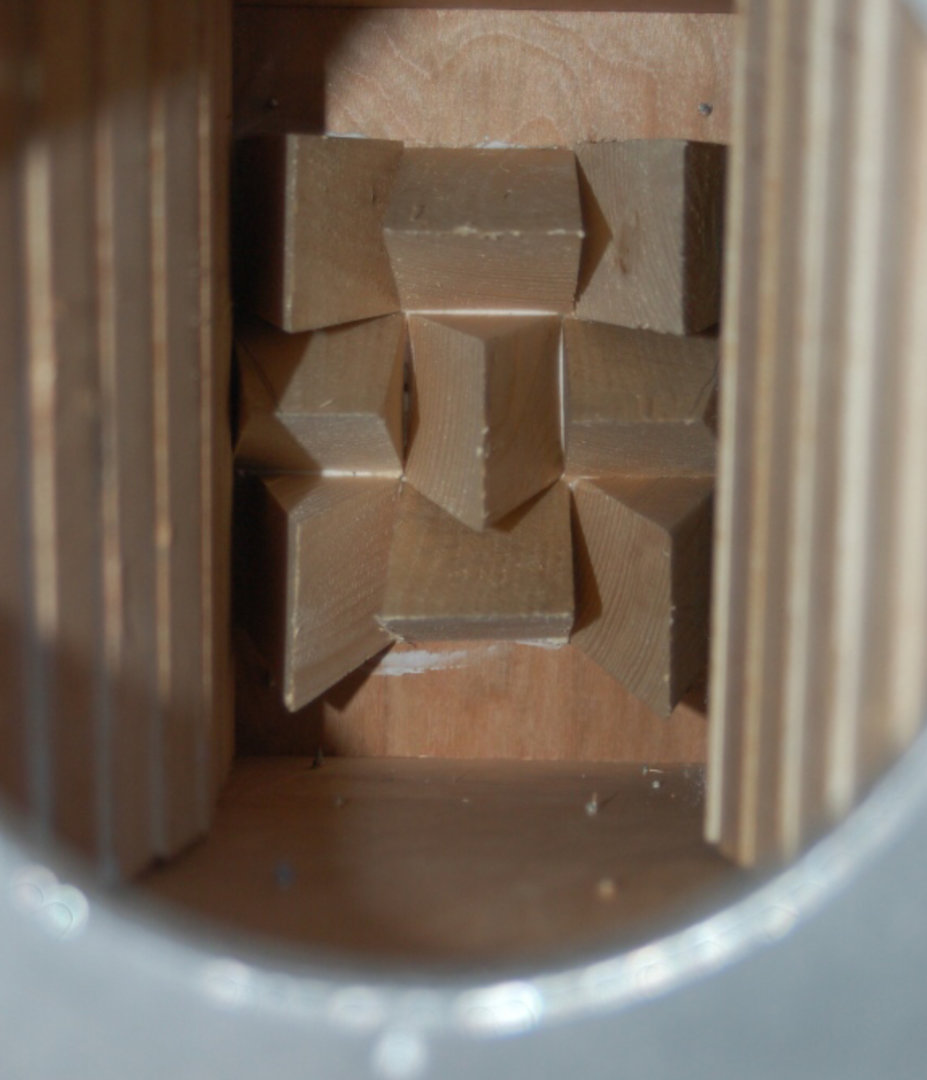

    Skal jeg sette inn litt trekanter bak 8 tommern?

    Og kanskje hjørneklosser også?


    Her fra tråden til The Shy:



    roadrune

    Hi-Fi freak
    Ble medlem
    06.12.2014
    Innlegg
    2.359
    Antall liker
    1.166
    Sted
    Stord
    Torget vurderinger
    1

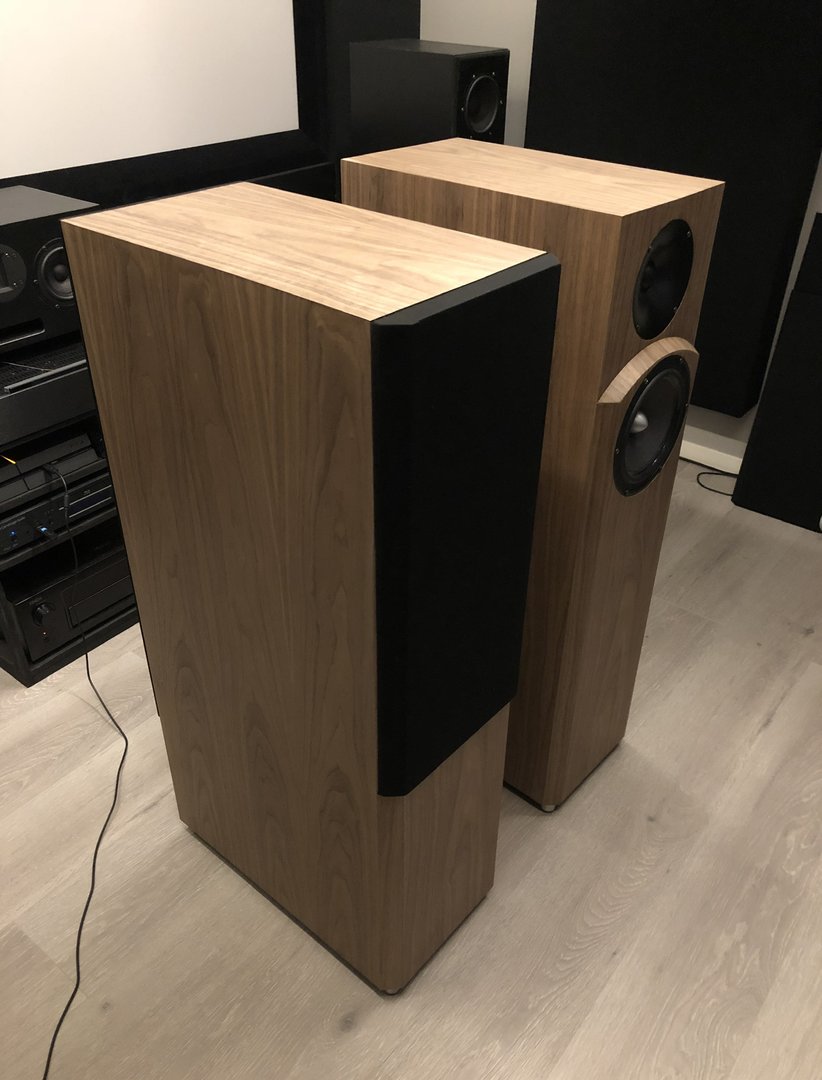

    Får lese litt om finering innimellom.
    Har valnøttfiner med backing som skal på.

    Tynn ut vanlig trelim med ca 10% vann og påfør med rulle på begge flater, et strøk på fineren og to strøk på kassen.

    Når limen er helt tørr legger du den på og varmer opp med et strykejern med en fille rundt slik at det ikke riper.
    Veldig enkelt.


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.851
    Antall liker
    10.683
    Torget vurderinger
    10
    WOW, lekkert!

    Og det funker på finer med backing også? :)


    roadrune

    Hi-Fi freak
    Ble medlem
    06.12.2014
    Innlegg
    2.359
    Antall liker
    1.166
    Sted
    Stord
    Torget vurderinger
    1
    Takk.
    Det er valnøtt med backing som er brukt. Decolux tror jeg var produsenten.


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.851
    Antall liker
    10.683
    Torget vurderinger
    10
    Hvordan overflatebehandlet du dem?


    roadrune

    Hi-Fi freak
    Ble medlem
    06.12.2014
    Innlegg
    2.359
    Antall liker
    1.166
    Sted
    Stord
    Torget vurderinger
    1
    Matt gulvlakk, men ville nok ha brukt en av Osmo voksene om jeg hadde gjort det i dag.


    cbarth1

    Hi-Fi freak
    Ble medlem
    24.08.2012
    Innlegg
    2.198
    Antall liker
    2.447
    Sted
    Arendal
    Torget vurderinger
    2
    Den Jantzen-driveren er mer som en mellomtone å regne. Skal du ha noe som helst bass utav den så må det seriøse mengder bfc til, har prøvd den selv. Men som mellomtone så er den til gjengjeld veldig god.


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.851
    Antall liker
    10.683
    Torget vurderinger
    10

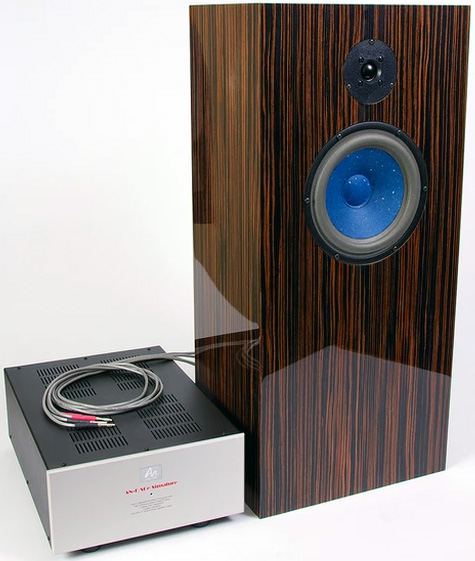

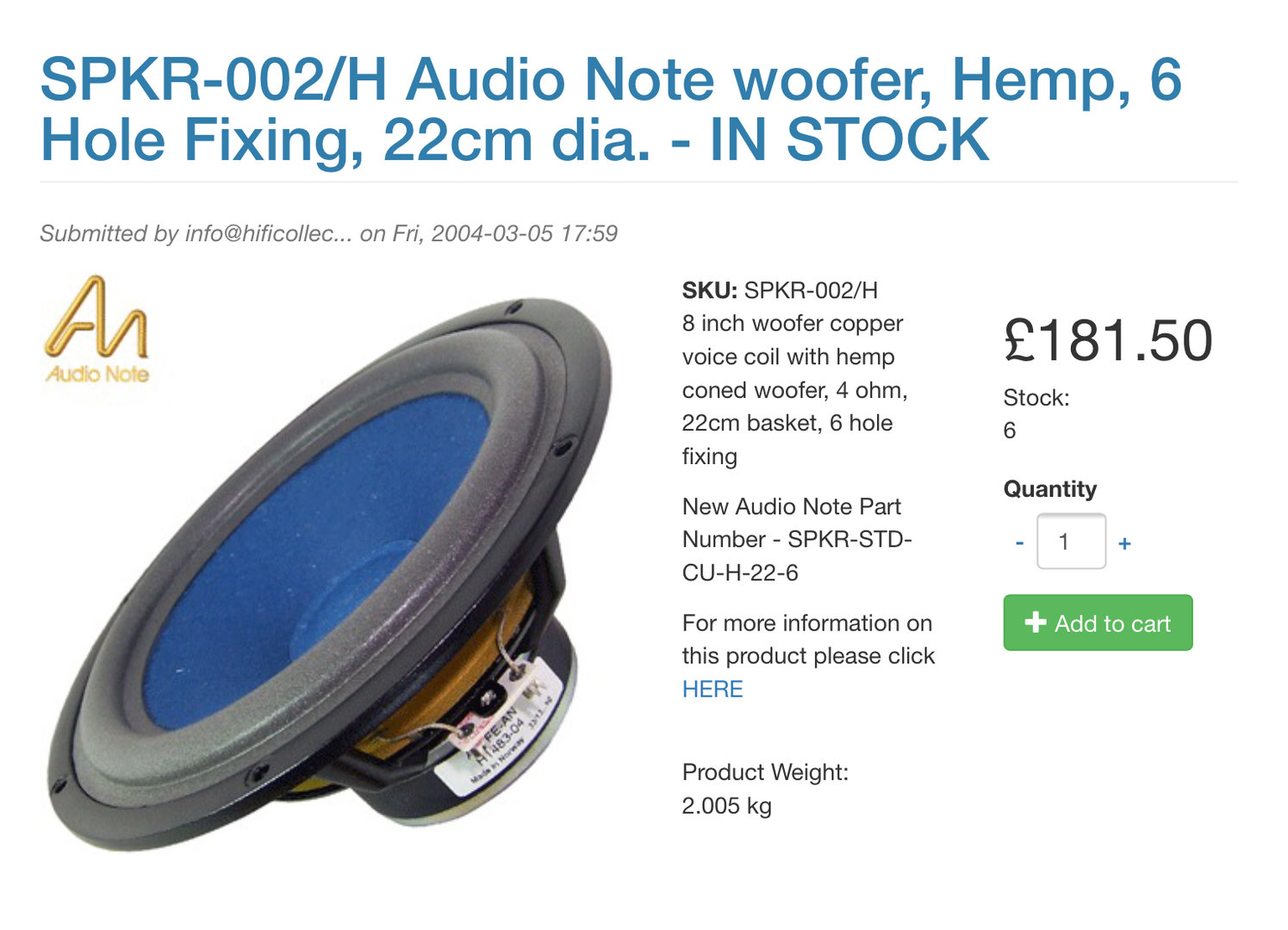

    Hva med Audio Note hemp driverne?

    Jeg har bygget med Tone Tubby Alnico Red 12 tommerne med hemp membran og de er supersmoothe og kjappe.



    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.851
    Antall liker
    10.683
    Torget vurderinger
    10

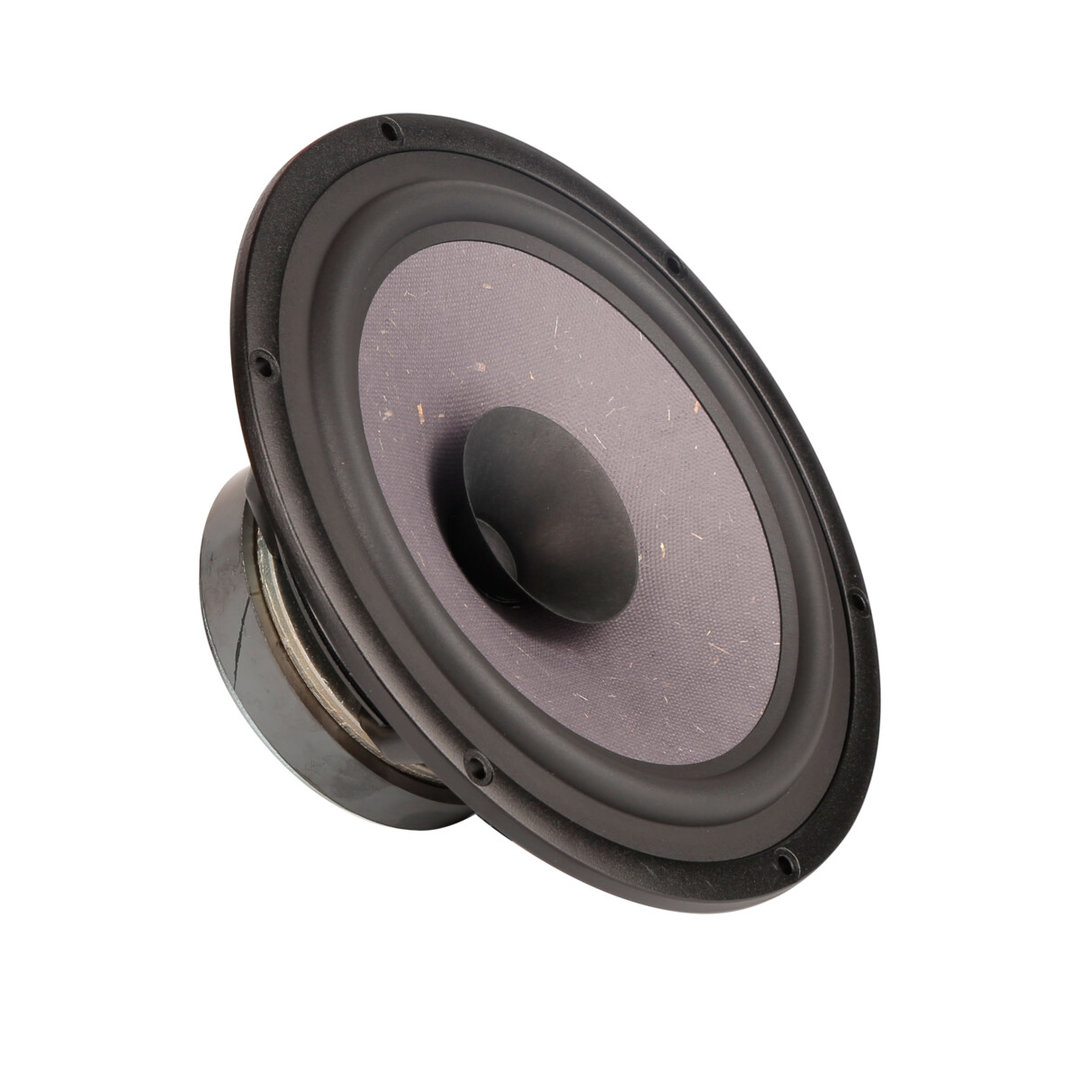

    Jeg klemte til på et par sånne blå hemp 8 tommere.
    Gidder ikke parre de eksklusive Bliesma diskantene med delvis ødelagt Seas FA22


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.851
    Antall liker
    10.683
    Torget vurderinger
    10
    Takket være HFS (hvertfall DIY avd) så hadde ikke jeg klart disse tingene. Nesten som å være på VGS.

    Enkelte ting er kanskje opplagt for noen. Uansett, møbelsnekkerlæreren OBBB ba meg spikke litt på pluggene sånn at jeg får optimal sammenføyning og justert det på brøkdelen av en milimeter.

    Lurt å ta seg tid. Du verden så bra det blir :)



    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.851
    Antall liker
    10.683
    Torget vurderinger
    10
    1 god porsjon ekstra nøye forarbeid sparer 3 solide porsjoner etterarbeid.

    Aldri før vært så nøye. Fristende å ta shortcuts men jobber heller systematisk med mindre operasjonerav gangen.



    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.851
    Antall liker
    10.683
    Torget vurderinger
    10

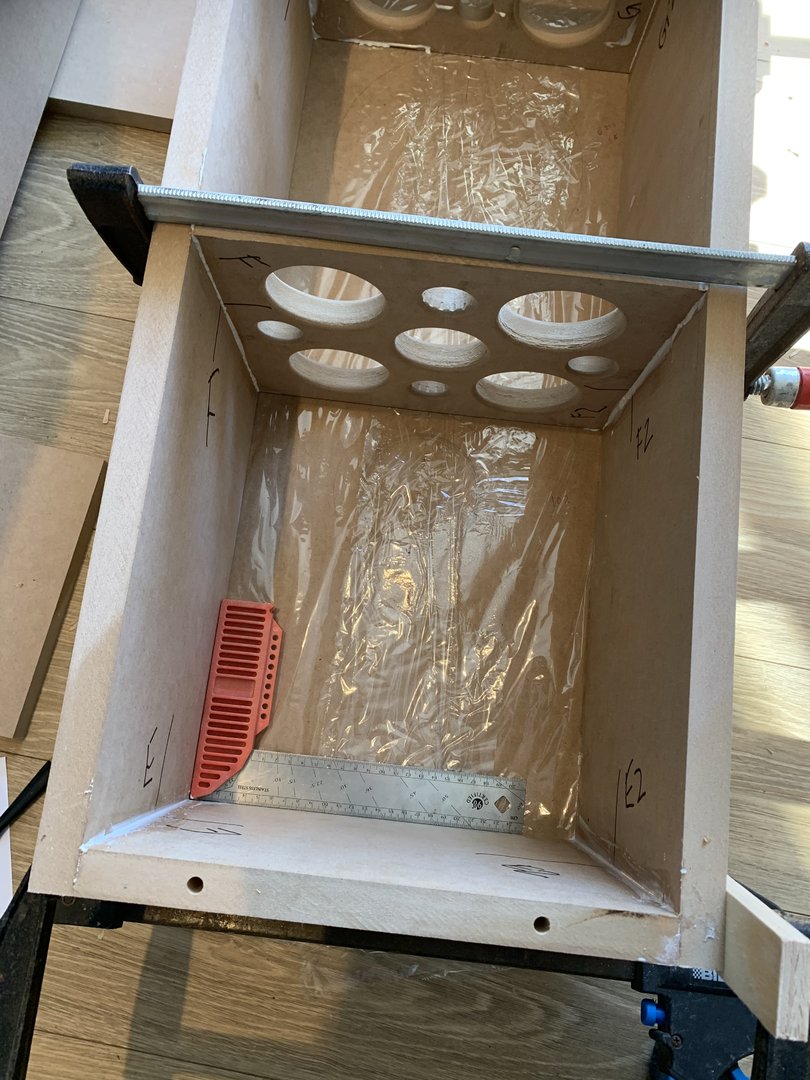

    Litt finpuss før jeg skal montere bakplaten:



    cbarth1

    Hi-Fi freak
    Ble medlem
    24.08.2012
    Innlegg
    2.198
    Antall liker
    2.447
    Sted
    Arendal
    Torget vurderinger
    2
    Det her blir knallbra! Og for en fremdrift da mann!


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.851
    Antall liker
    10.683
    Torget vurderinger
    10
    Takk :)

    Påskeferie. Kjekt med tid til å pusle.


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.851
    Antall liker
    10.683
    Torget vurderinger
    10
    Bakken sier jeg ikke trenger å plugge langsidene :)


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.851
    Antall liker
    10.683
    Torget vurderinger
    10
    Må ta en avgjørelse mht finish:

    Høyde 86 cm
    Bredde 33,5 cm
    Dybde 28 cm

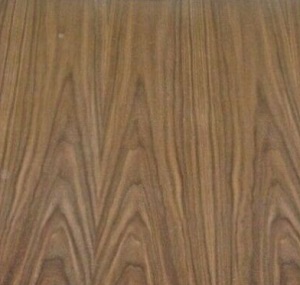

    Jeg har tre flak valnøttfiner 24x48 tommer med backing.



    Og frontstoff i fender forsterker anno 60 tall i svart / «bronse/kobber/gull».



    De tre flakene er ikke nok til å dekke fronter og sider. Leveringstiden er laaang på eBay.

    Jeg har også sort vanlig frontstoff liggende. Er tilhenger av beskyttelse foran når de to forskjellige parene som bygges skal brukes på hytta.

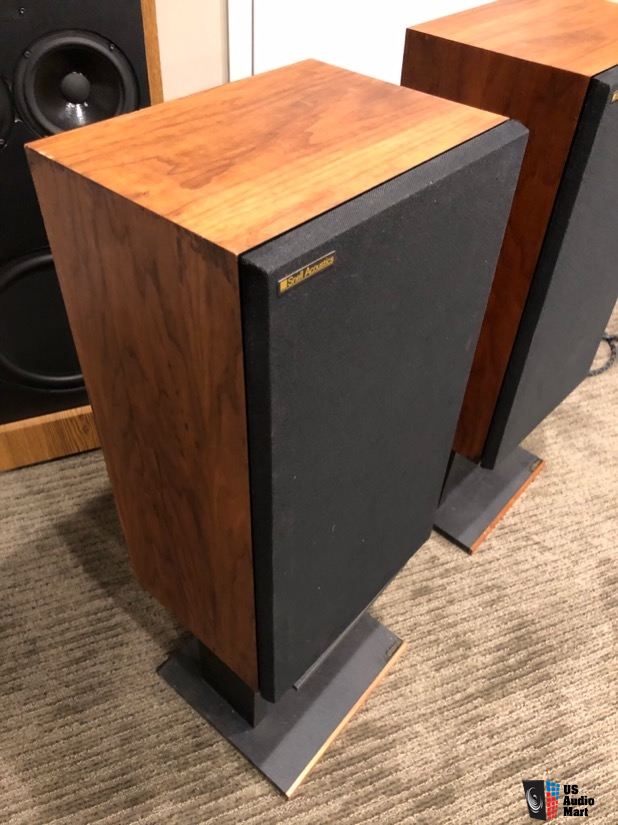

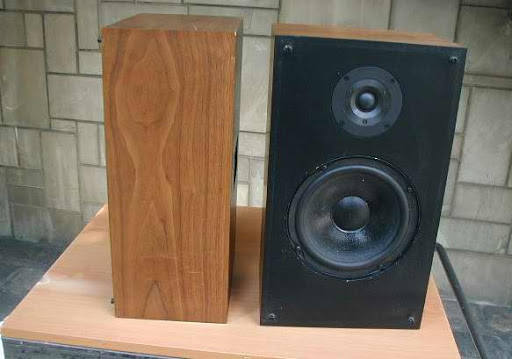

    En løsning er å kjøre Snell varianten med sort front og bakside men med finer på sider og topp. Dette er helt supert i kombinasjonen med sort frontstoff.



    En annen løsning er å bestille mer valnøttfiner, litt for jålete med det blå membranet kanskje? Jeg synes kanskje det blir litt to much?



    En annen løsning er sober svartmalt men med det kule Fenderforsterker frontstoffet? Men Snell-Harbethene blir jo sortbeiset eikefiner?

    En siste løsning som faktisk kan være kul er å finere sider og topp med valnøtt (tar igjen valnøttbeisen i det laftede tømmeret i hytta og male front og bakside med Jotn Sophisticated Blue. Spisekjøkkenet på stua får laftepanel i den fargen og den komplementerer valnøttbeisen i hytta i flere rom etterhvert?

    Det testes hjemme fra venstre: Sophisticated Blue, Deco Blue og St. Pauls Blue:

    Her Sophisticated Blue. Står bra til Valnøtt og slitte skinnmøbler som vi har:






    Ludo

    Hi-Fi freak
    Ble medlem
    08.08.2008
    Innlegg
    3.031
    Antall liker
    544
    Sted
    Sandefjord
    Torget vurderinger
    1
    Valnøtt og Fender passer vel fint inn på en hytte 🤔


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.851
    Antall liker
    10.683
    Torget vurderinger
    10
    Fruen synes Fender blir litt too much hvis det er Valnøtt også.

    Vi kjører følgende config:

    Hyttegøyttaler A:
    Vifa New Old Stock refoamet 8 tommer med Scanspeak ringradiator i Harbeth style 9 mm xfiner flagrekabinett. Svartmalt eikefinert og Fender frontstoff. Passivt filter med Jantzen PP kondensatorer og kraftig dimensjonerte luftspoler.

    Hyttegøyttaler B:
    Snell look Ulv i Fåreklær. Oljet valnøttfiner på sider og topp. Jotun Dempet Sort foran og bak. Kjedelig frontgrill i sort stoff. Audio Note blå hemp 8 tommer. Bliesma 34 mm berylliumsdome. 22 mm mdf. Asfalt på strategiske steder, 10mm filt, stablet glava i bunn mot stående bølger og bassporten bak 1/3 opp. Biwiring terminaler for fleksibilitet mellom aktiv deling og «utendørs delefilter».


    Ludo

    Hi-Fi freak
    Ble medlem
    08.08.2008
    Innlegg
    3.031
    Antall liker
    544
    Sted
    Sandefjord
    Torget vurderinger
    1
    Fruen synes Fender blir litt too much hvis det er Valnøtt også.

    Vi kjører følgende config:

    Hyttegøyttaler A:
    Vifa New Old Stock refoamet 8 tommer med Scanspeak ringradiator i Harbeth style 9 mm xfiner flagrekabinett. Svartmalt eikefinert og Fender frontstoff. Passivt filter med Jantzen PP kondensatorer og kraftig dimensjonerte luftspoler.

    Hyttegøyttaler B:
    Snell look Ulv i Fåreklær. Oljet valnøttfiner på sider og topp. Jotun Dempet Sort foran og bak. Kjedelig frontgrill i sort stoff. Audio Note blå hemp 8 tommer. Bliesma 34 mm berylliumsdome. 22 mm mdf. Asfalt på strategiske steder, 10mm filt, stablet glava i bunn mot stående bølger og bassporten bak 1/3 opp. Biwiring terminaler for fleksibilitet mellom aktiv deling og «utendørs delefilter».
    Fruen har vel i tillegg til å være interiørminister også privilegiet med å være justisminister - så da foreslår jeg et kompromiss - Fruen bestemmer 🙂


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.851
    Antall liker
    10.683
    Torget vurderinger
    10
    Er svært fornøyd med configen over :)

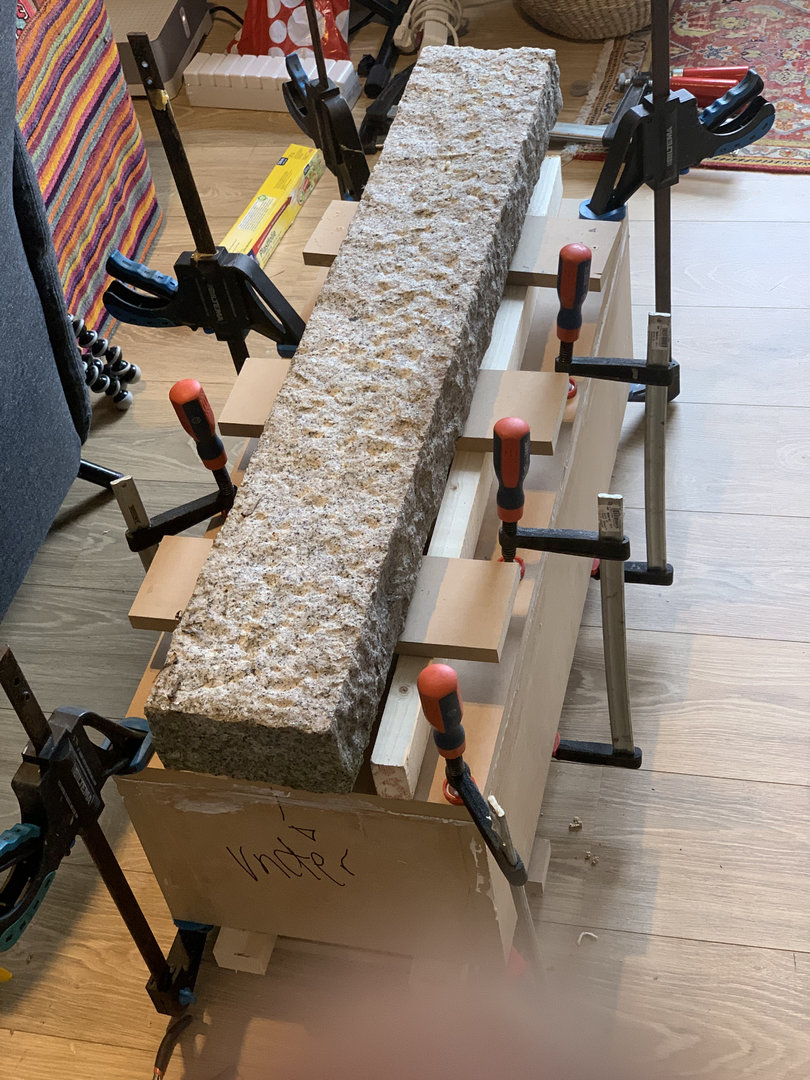

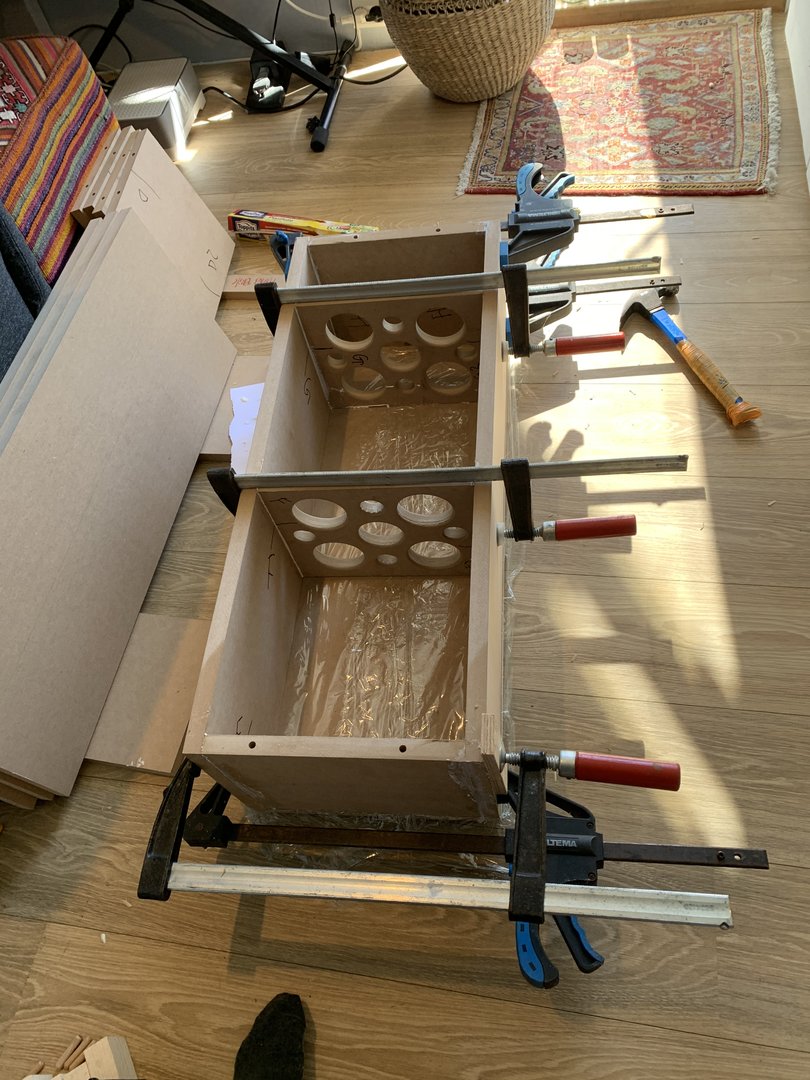

    Her limes bakplaten på den ene høyttalern i fare for å pådra meg Lumbago.



    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.851
    Antall liker
    10.683
    Torget vurderinger
    10
    Nå skal jeg ut å frese frontplater :cool:


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.851
    Antall liker
    10.683
    Torget vurderinger
    10
    Nå har jeg mekket med fresejiggen et par timer. Puhh. Måtte bore opp festehull da den ikke passet.


    Så har jeg sirlig test frest i en kryssfinerplate. Det er så kjedelig å frese feil.

    Dette ble bra. Da er jeg klar til å frese diskanforsenkning:
