Lytter litt nå og de låter fortsatt like bra. Lover godt. Svært viktig å høre på MYE musikk i den avsluttende fasen.

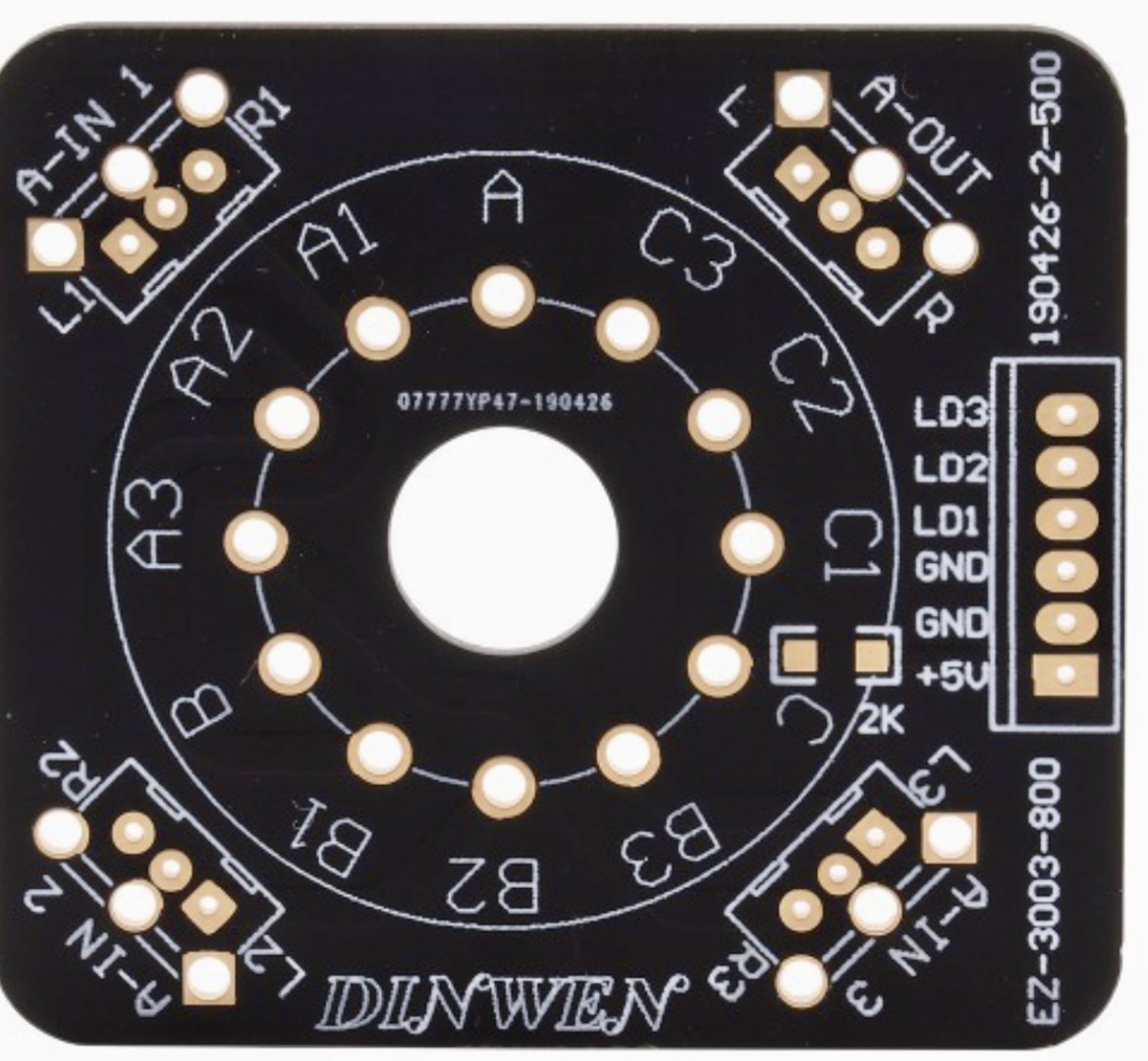

Har henta søyleboremaskin hos fattern. Kappsaga står klar. Har funnet ut at Wenge heltre bitene blir vakre med olje.
Da er det bare å tegne litt for å finne ut hvordan ting skal smelles i hop. For å få det skikkelig vintage så må aluminiumen og knotten males med kobberspray sier fruen
- Ble medlem
- 12.01.2006
- Innlegg
- 427
- Antall liker
- 212

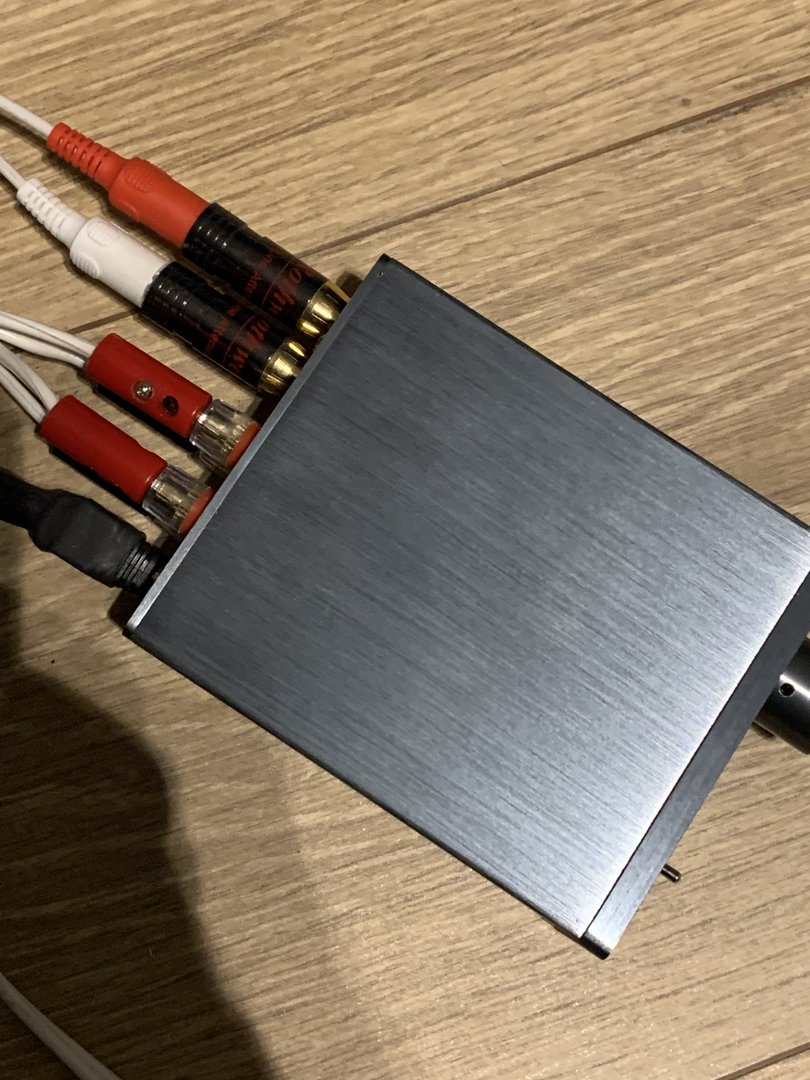

Tja, det vanlige er vel at fire solide føtter skrus gjennom trekassa og inn i chassiet?
- Ble medlem
- 23.03.2006
- Innlegg
- 2.934
- Antall liker
- 587

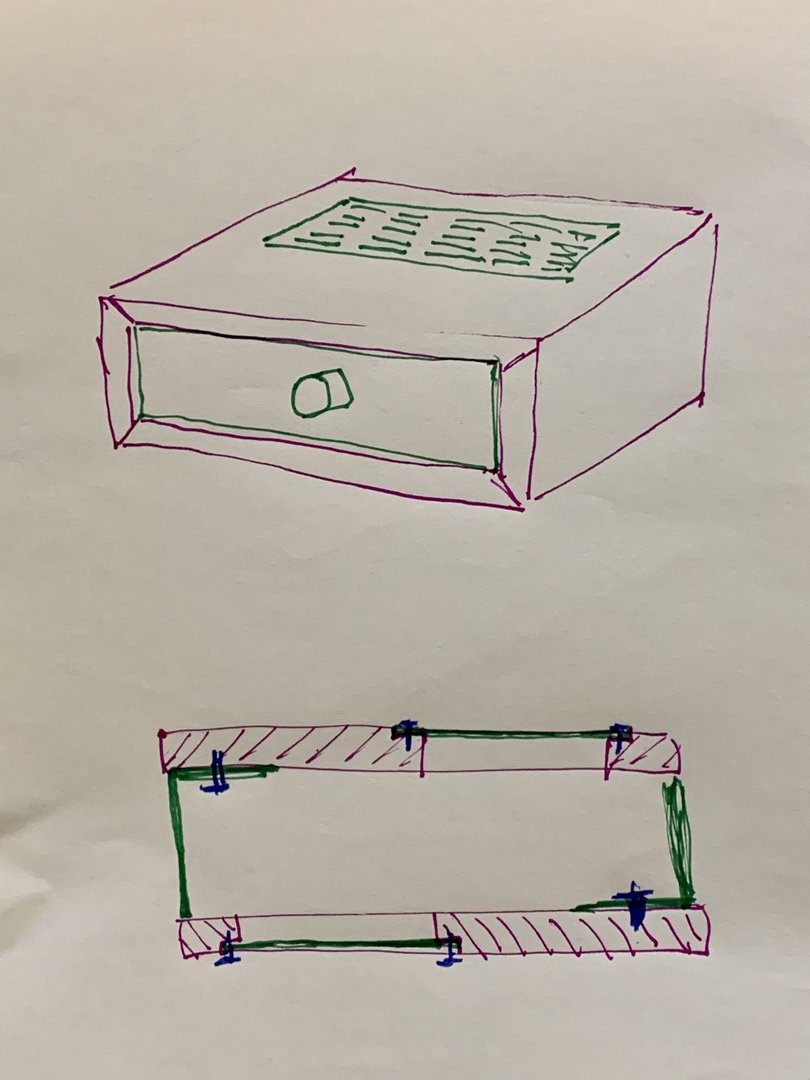

Akkurat som Huldra 9 !Må tenke skuffe prinsipp da. Der du drar ut hele innmaten av ytterskallet

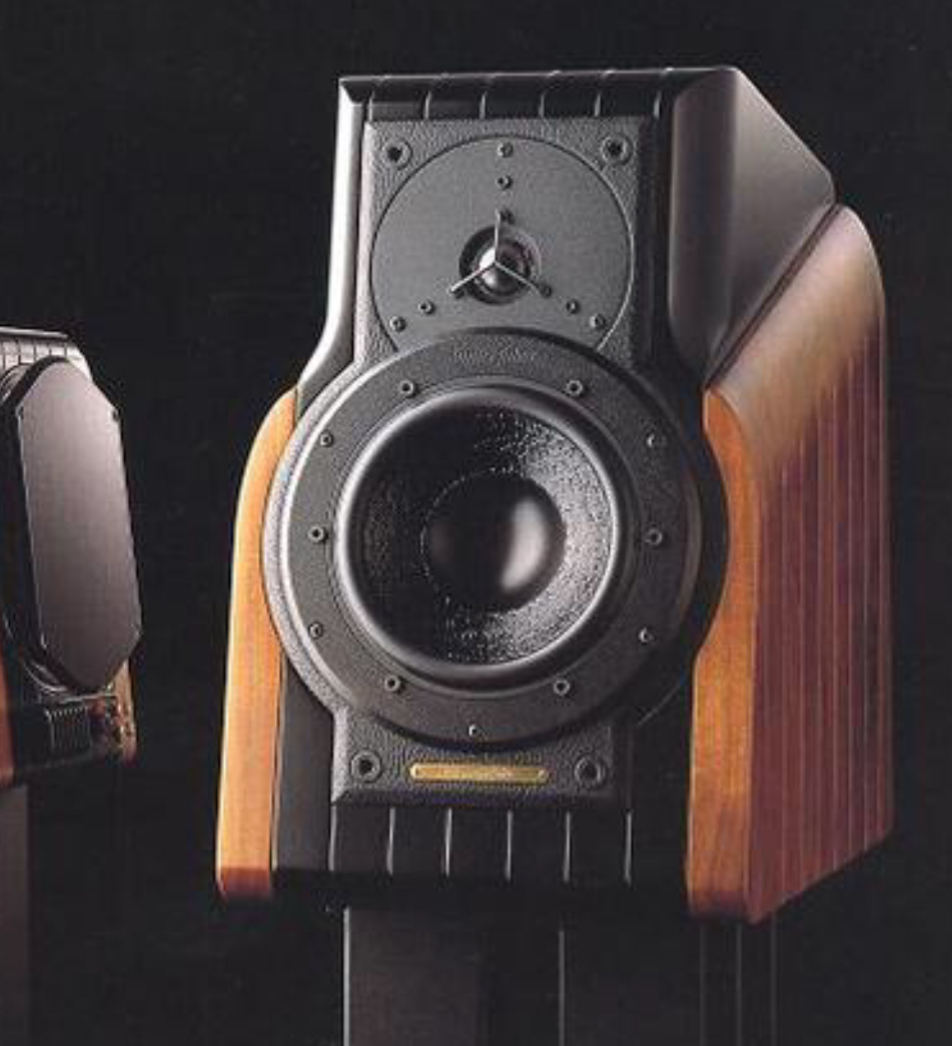

Et par meget verdifulle tips fra en fin video fra Spendor:
Classic loudspeakers – Spendor
www.spendoraudio.com

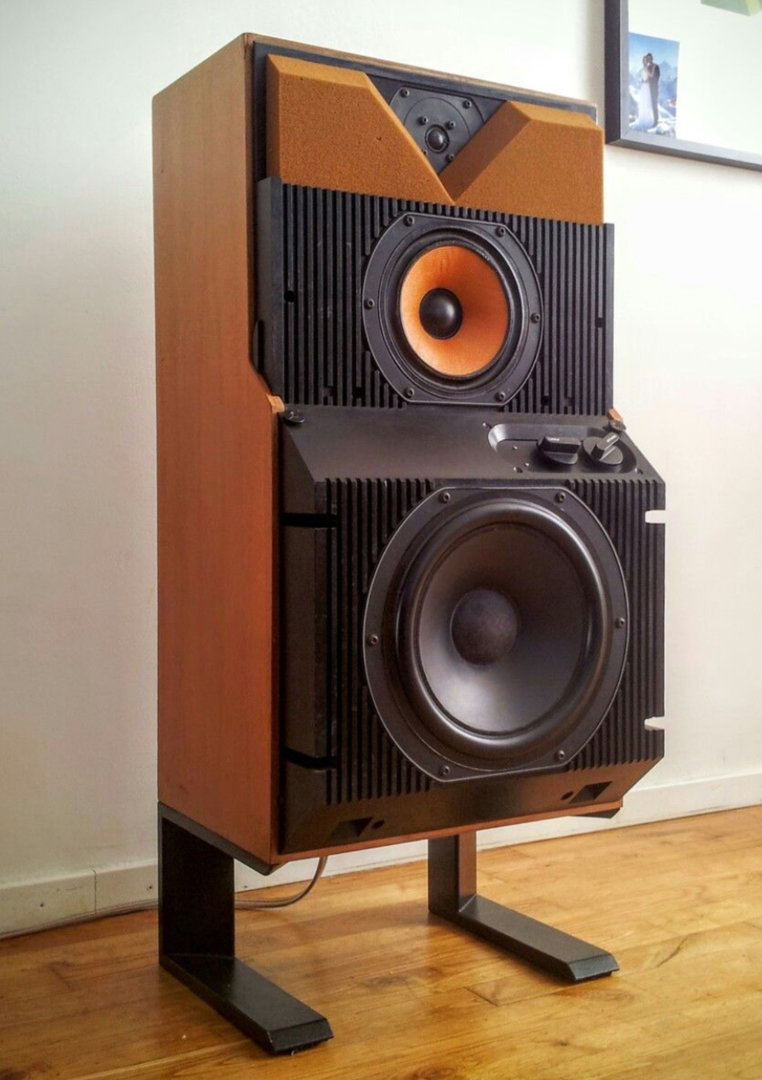

Har spilt masse opera og klassisk i kveld med fruen som normalt mener at Bosen i midten av bildet duger.
Men som hun sa, med opera og klassisk så MÅ man ha stort anlegg. Takk for det
Nå slapper jeg av med litt Per Gynt Suite. Passer bra når adressen er nettopp Peer Gyntvegen.
Ble noen endringer i leveransen så JBL i EOS-15 til hytta er skrinlagt inntil videre.

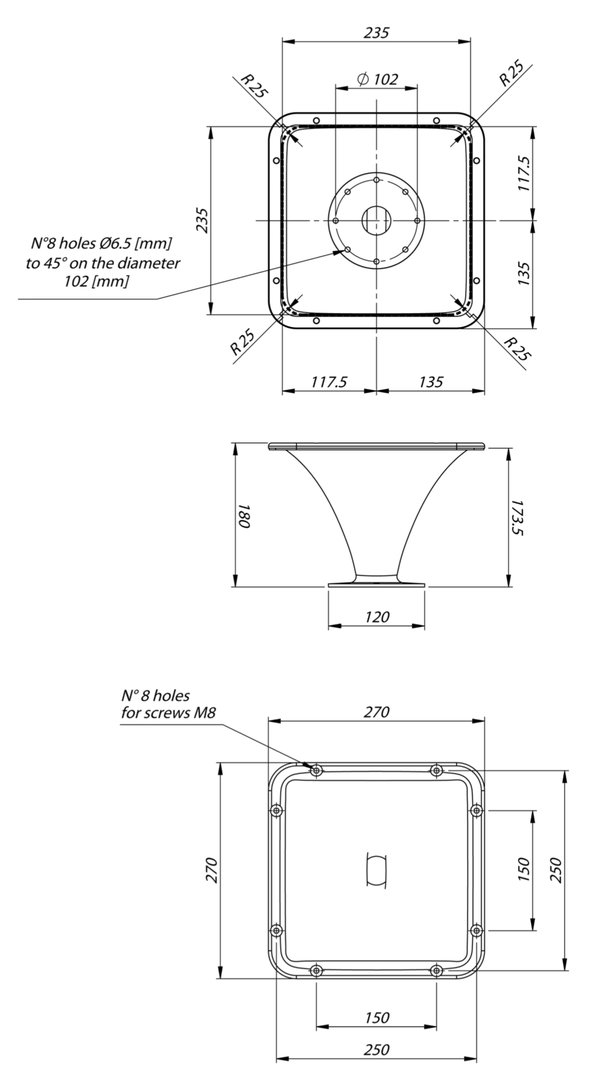

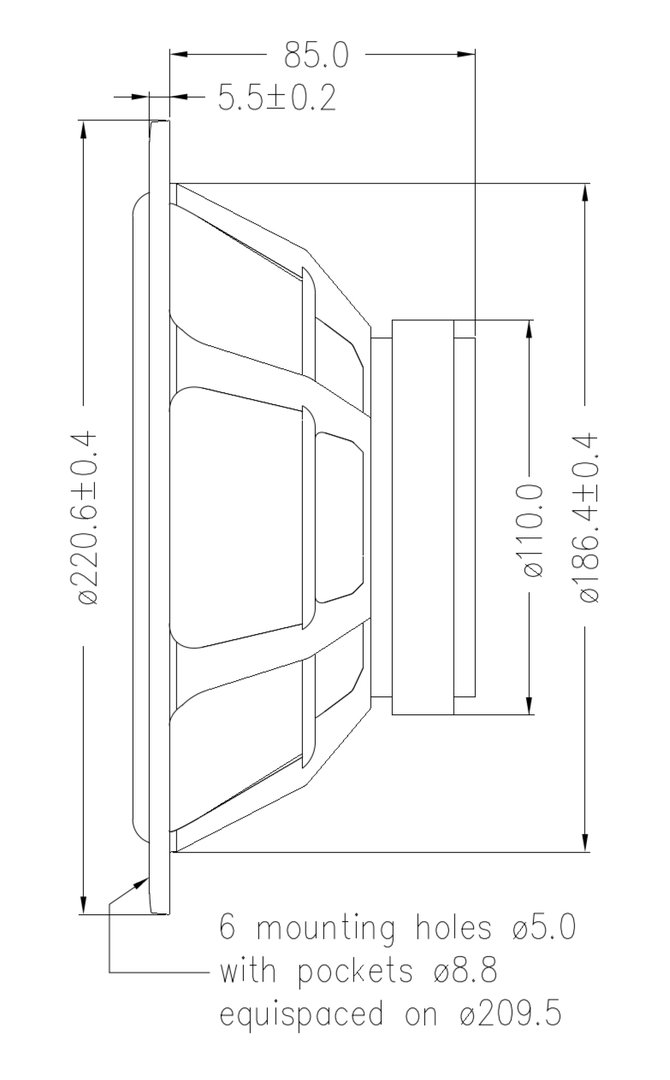

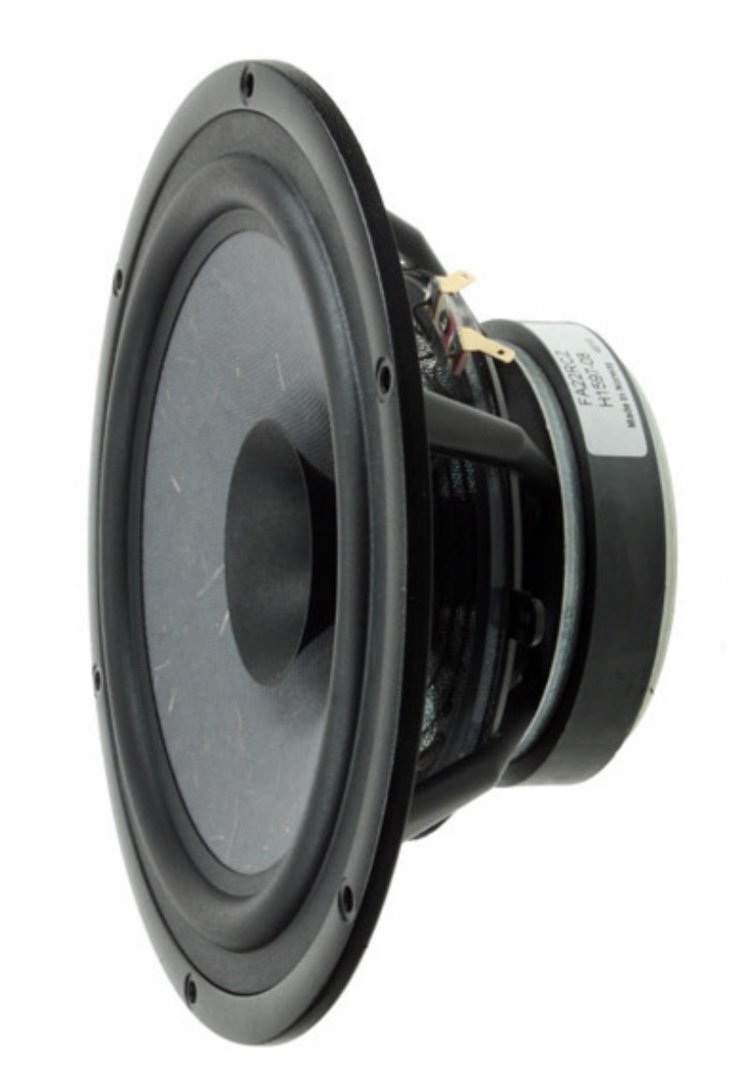

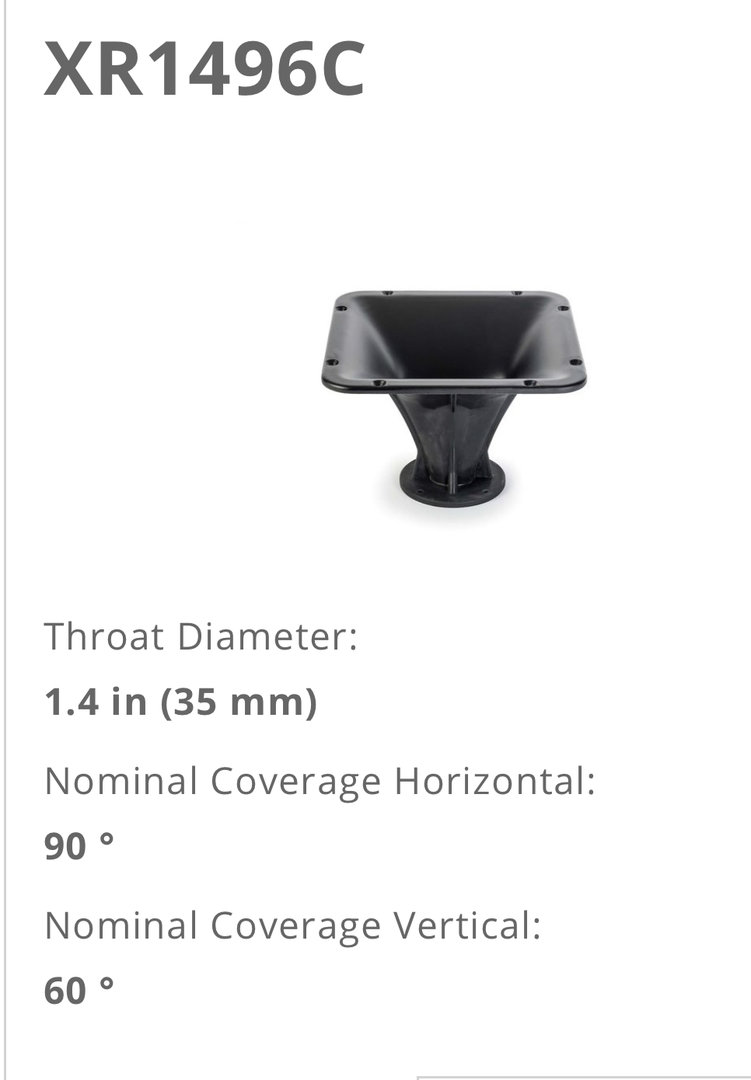

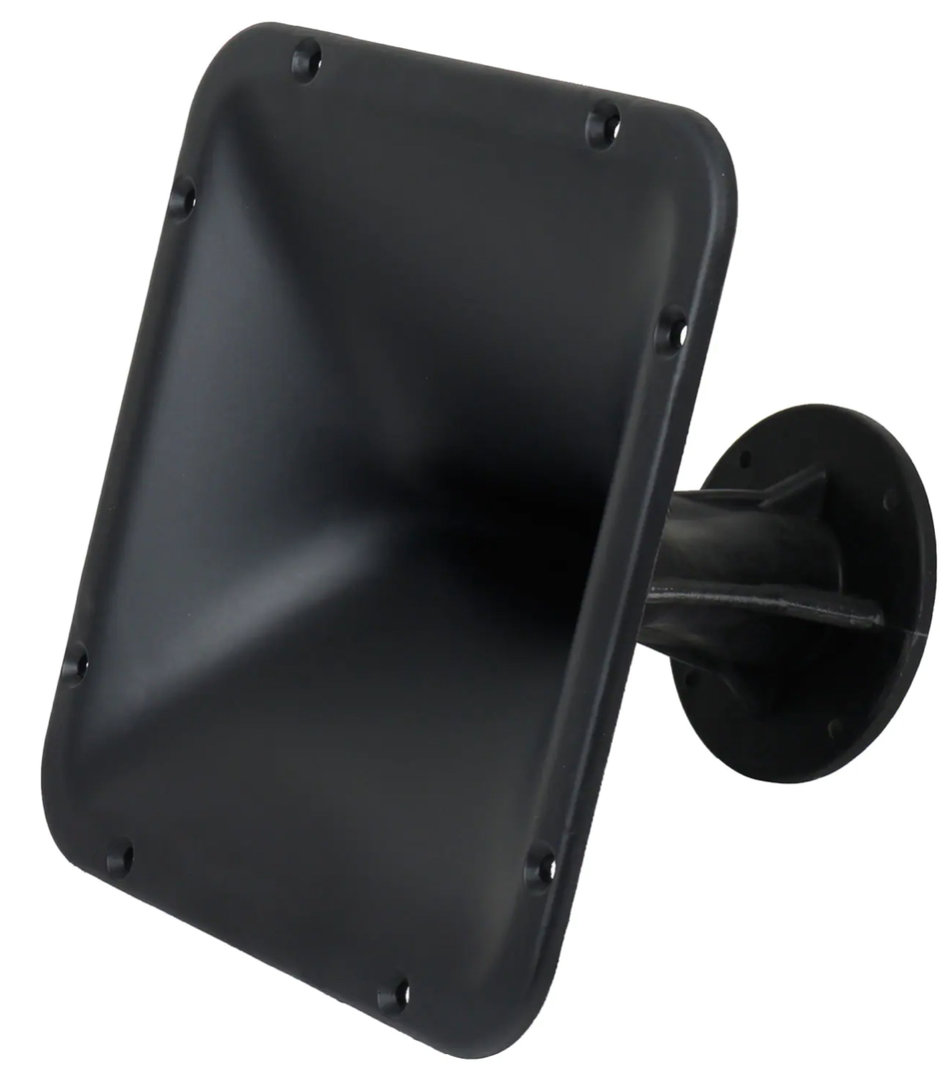

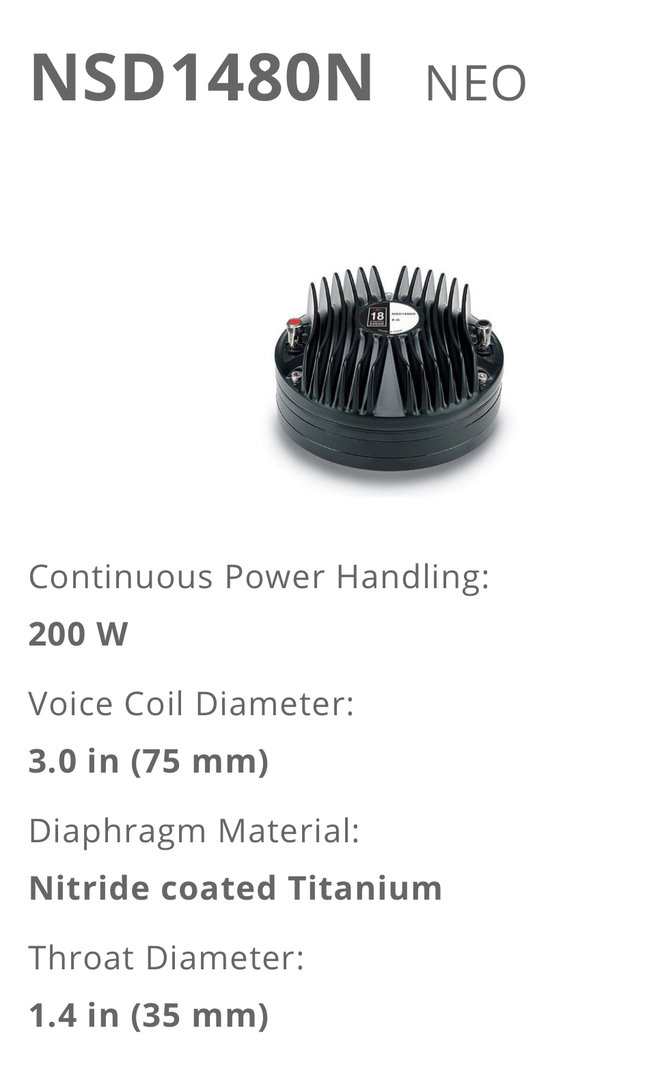

Men det blir noe som er minst like morsomt. Store 18Sound horn og coatet 3» / 1,4» exit titandriver. Samme kombo som i Ø høyttalerne. I et 80 liters bassreflekskabinett med Seas FA22RCZ så vet jeg av egen erfaring at det blir headroom, «12 grams MMS smekk» og 30 Hz bass.
Holberg Suite her, etterfulgt av Goldberg variasjoner.

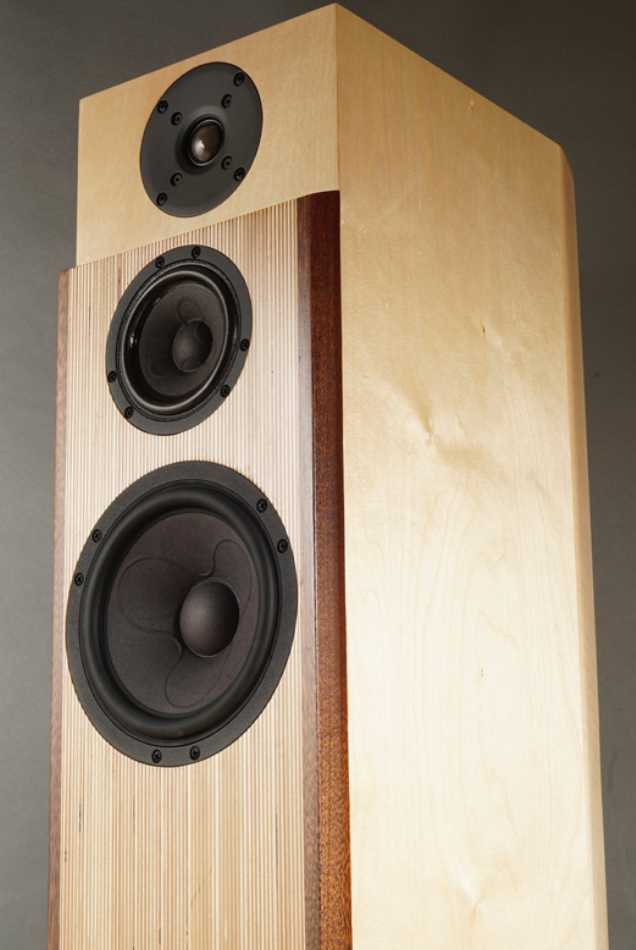

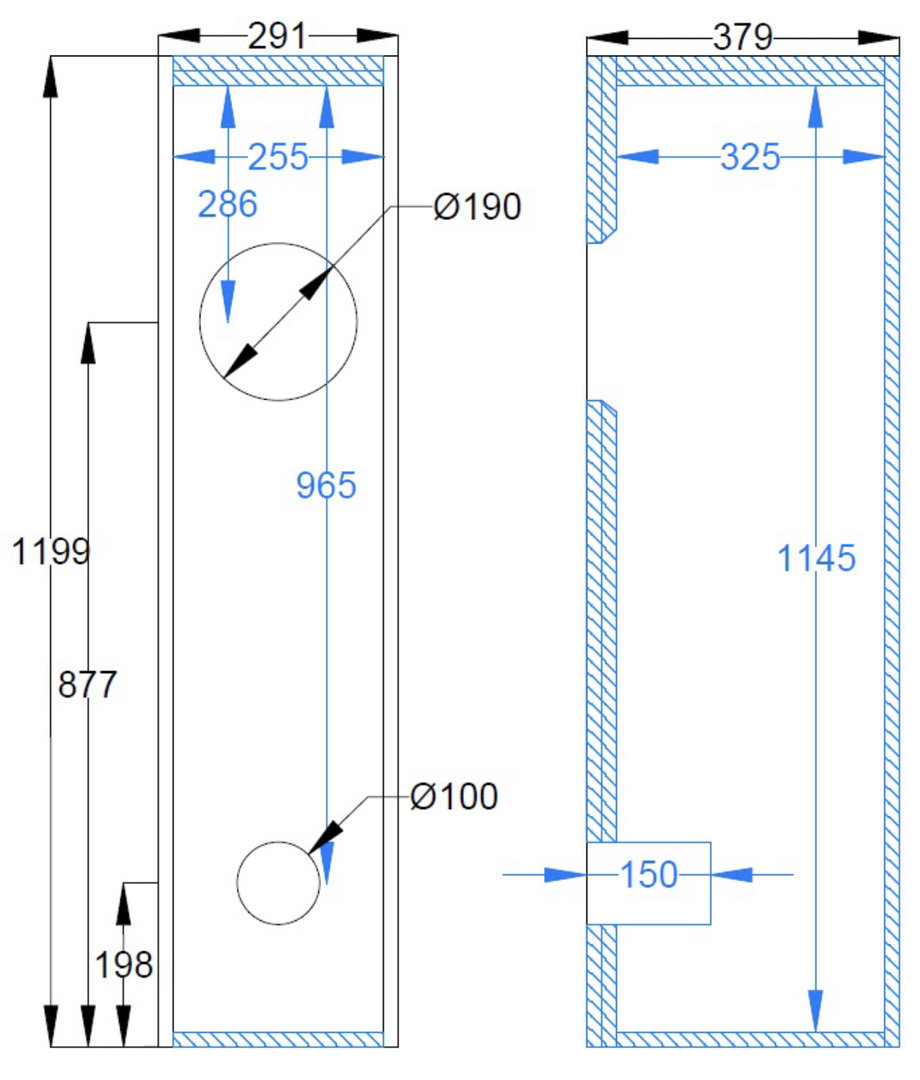

SEAS MLTL kassene må ha eksakt denne høyden samt plassering av driver og port. Men bredde og dybde kan man jonglere med så lenge fotavtrykket er det samme.

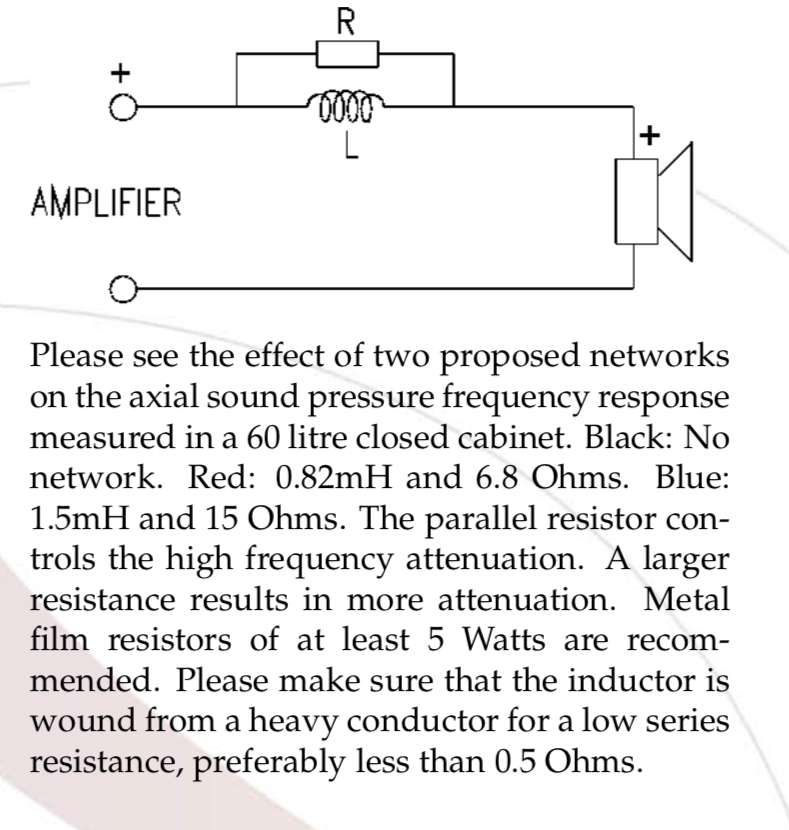

Vil det ikke vært bedre å finne en liten diskant som booster enn å bruke "fulltone" SEASen med en stor horndriver?
Har vel vist denne før Viawave SRT-7. Den ser ut til å kunne komme inn fra ca 2 til 3kHz
Viawave SRT-7 ribbon tweeter | HiFiCompass
What is on the test bench? Today we are meeting a very non-traditional sound radiator - the ribbon tweeter SRT-7 of the Russian company Viawave. I said "very non-traditional" not occasionally because this is the tweeter in which the first time in the world the technology of sealing air gap...hificompass.com

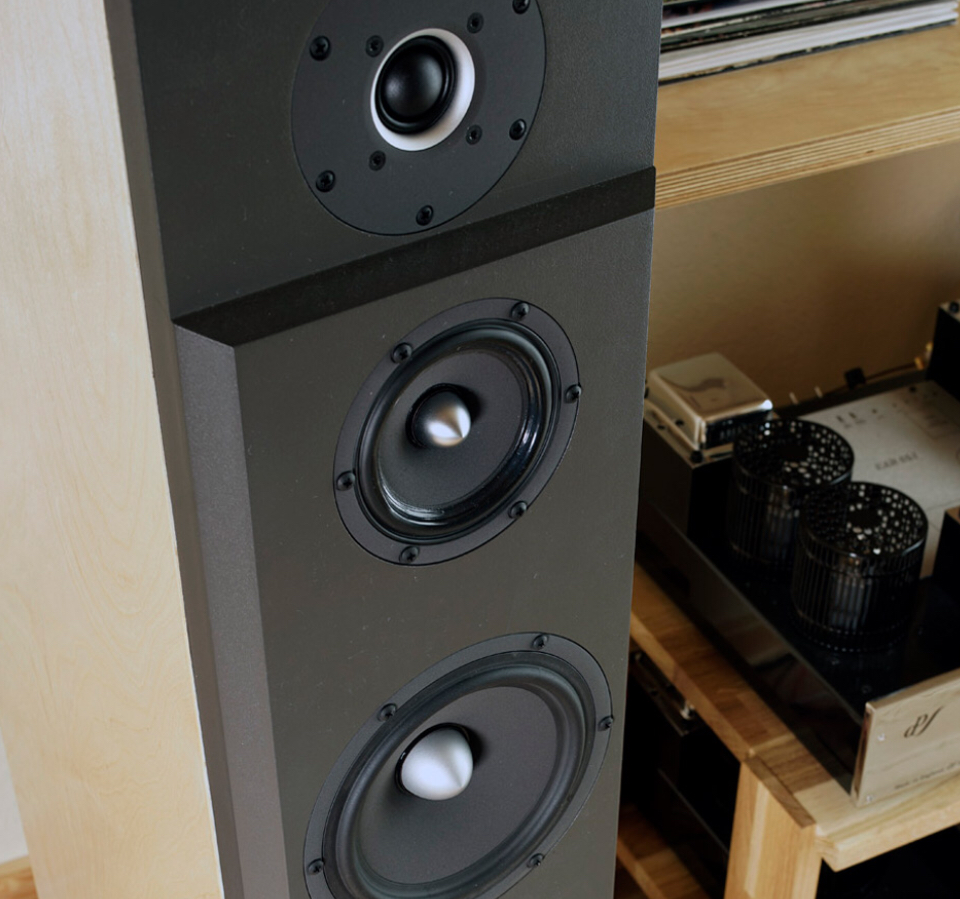

Hvis du ønsker å bruke hornet, så kan du "time-align" dette ved å montere driveren på linje med SEASen. dvs hornet må stikke ut foran baffelen. Dette vil ikke ta stort av høyden inne i boksen.Har berylliumsdiskanten som det står om lenger opp i tråden. Er knallbra. Men jeg liker best større horn som er delt mye lavere.
Å få kontroll på løpetiden er superviktig med passive filtre IMO.
Jeg tenker at løsningen er å måle impulsrepsonsen på hhv Seas fulltonen og 18Sound horn komboen og deretter lage baffelen slik at hornet er plassert en halv bølgelengde bak fulltonen med reversert polaritet.
Da bør det være mulig å få laget et ordinært kassedesign. Fulltonen kan plasseres enten foran, flush eller bakmontert på baffelen. Da har jeg fort vekk 2-4 cm å gå på.

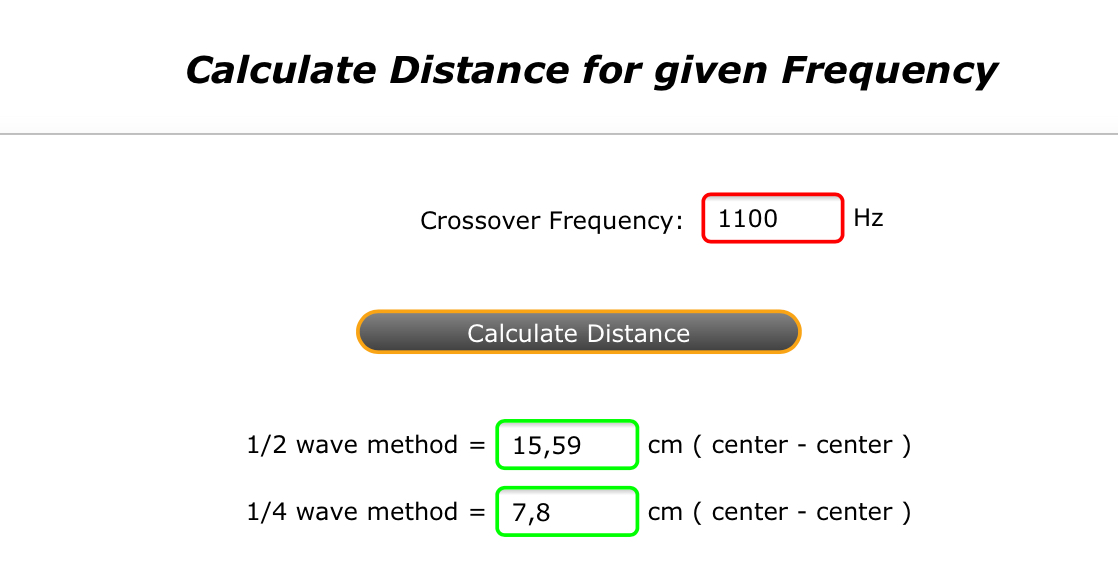

Deling fra 800-1400 Hz gir ved en halv bølgelengde 21 til 12 cm forskyvning.
18Sound komboen fungerer ned til 800 Hz og har konstant direktivitet både horisontalt og vertikalt fra 1200 Hz.

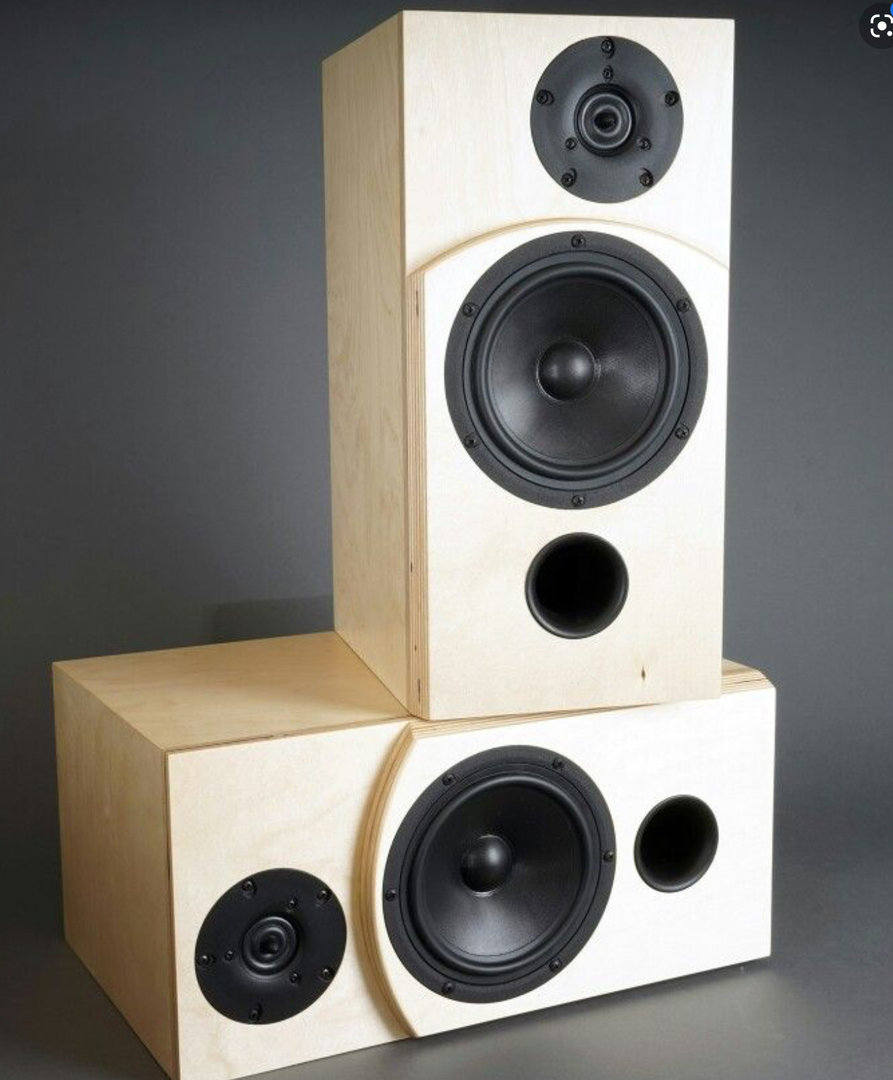

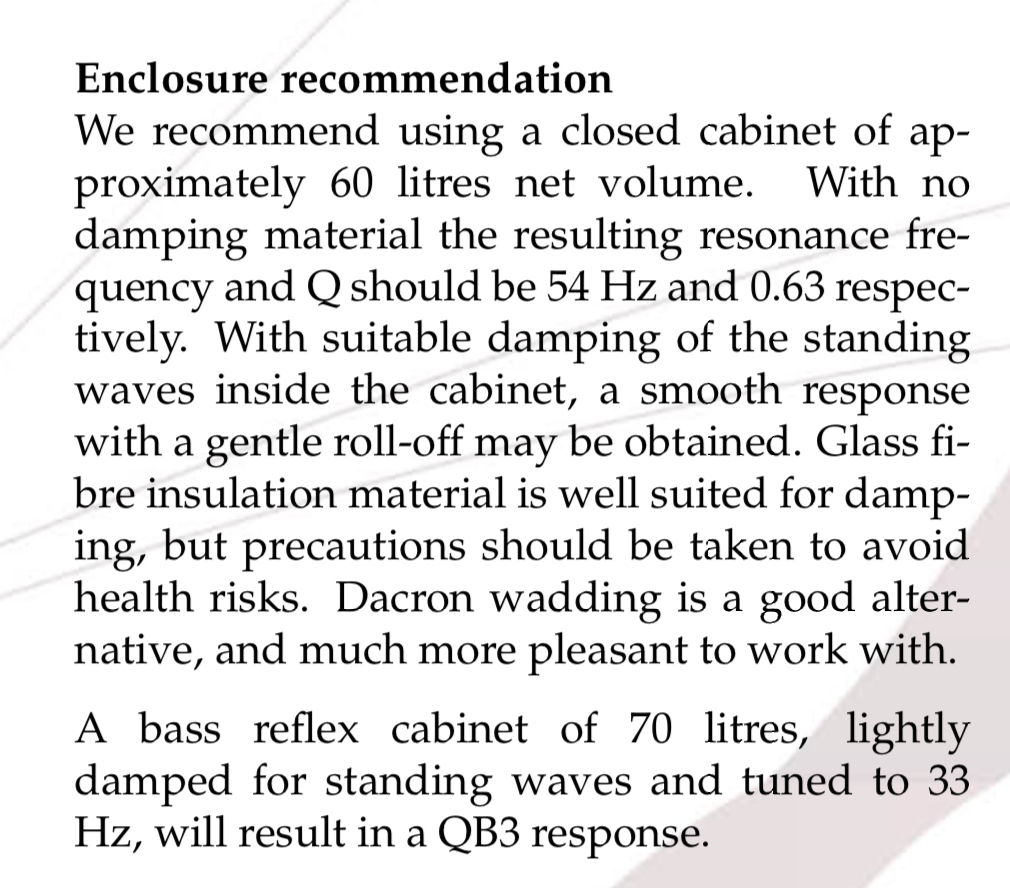

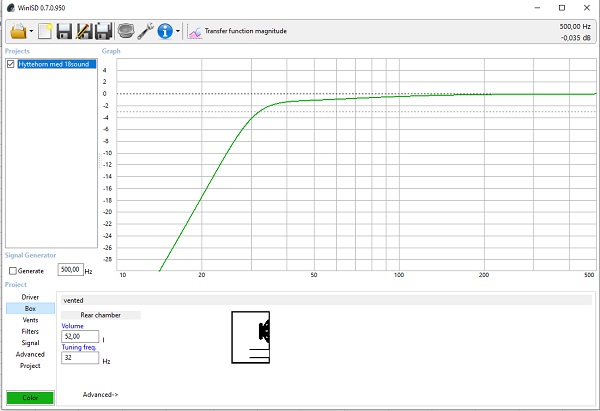

Følger jeg Seas sitt forslag og lager et enkelt 70 liter bassreflekskabinett så får jeg 33 Hz.

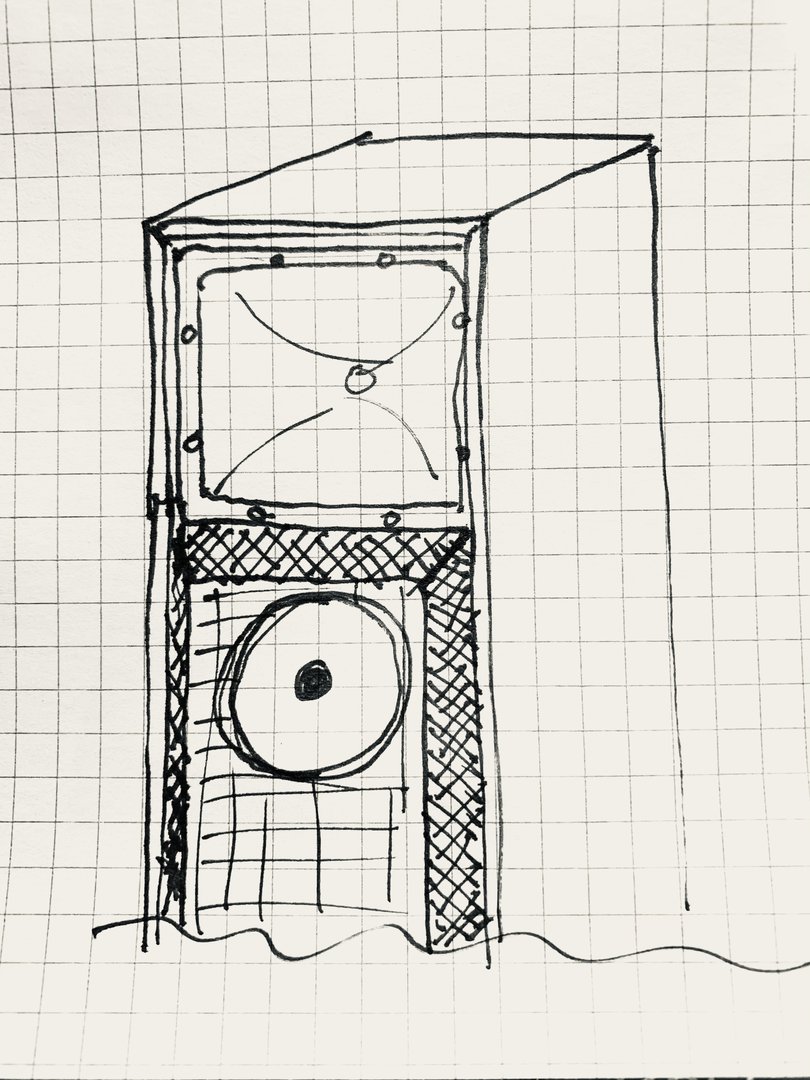

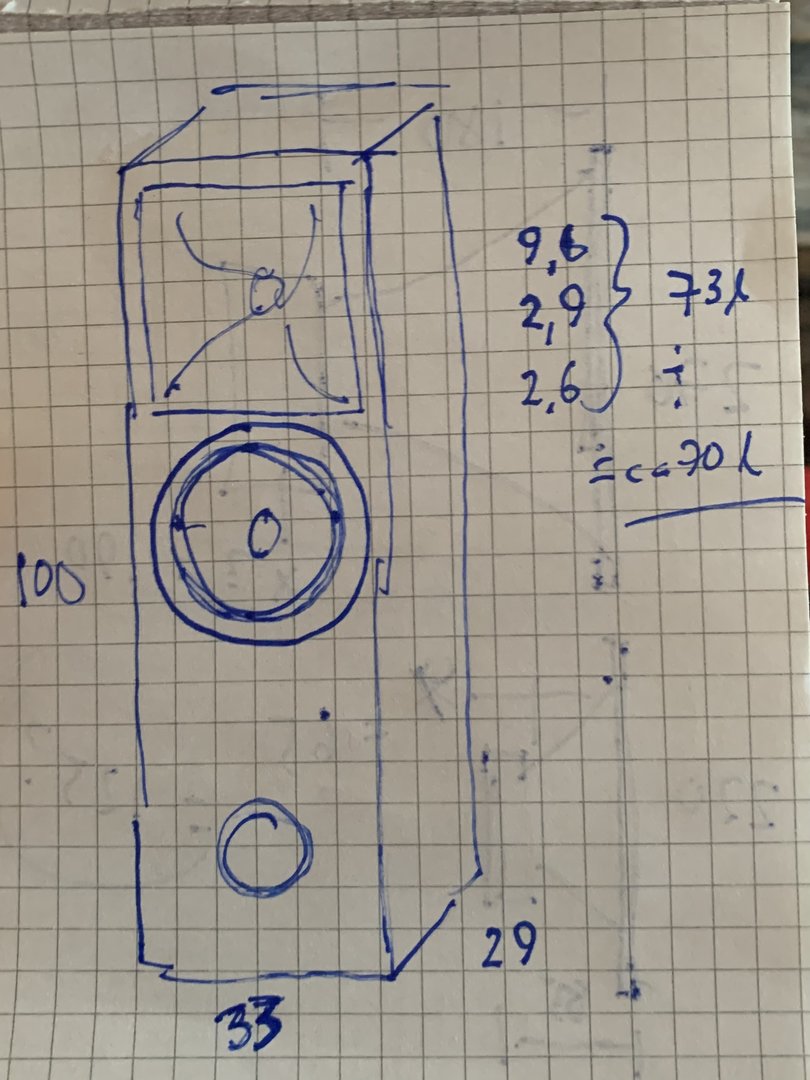

Grovt skissert så skal det være mulig å få til noe sånt:
Ca 1200 Hz deling med konstant direktivitet hele veien opp.
Fasekorrekt med reversert polaritet ved en halv bølgelengde.
Bass ned til 33 Hz.
Det som må gjøres er hhv trekke hornet så langt bak som mulig og å shimse ut bassen (fulltonen) et par cm.
Noen som har innspill på alternative løsninger for å flytte bassen fremover? Alt fra Duelund til vanlig ølmage knekk og andre kreative innspill tas i mot med takk
Er det mulig å trekke hornet en halv cm inn i kassa? Eller blir det diffraksjoner?

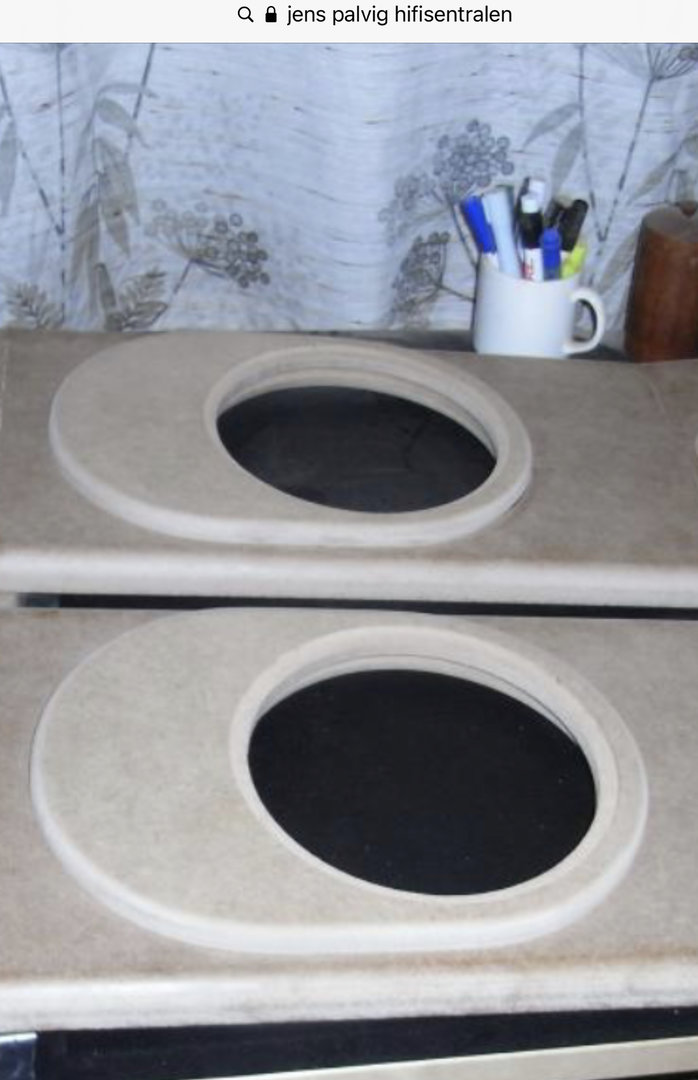

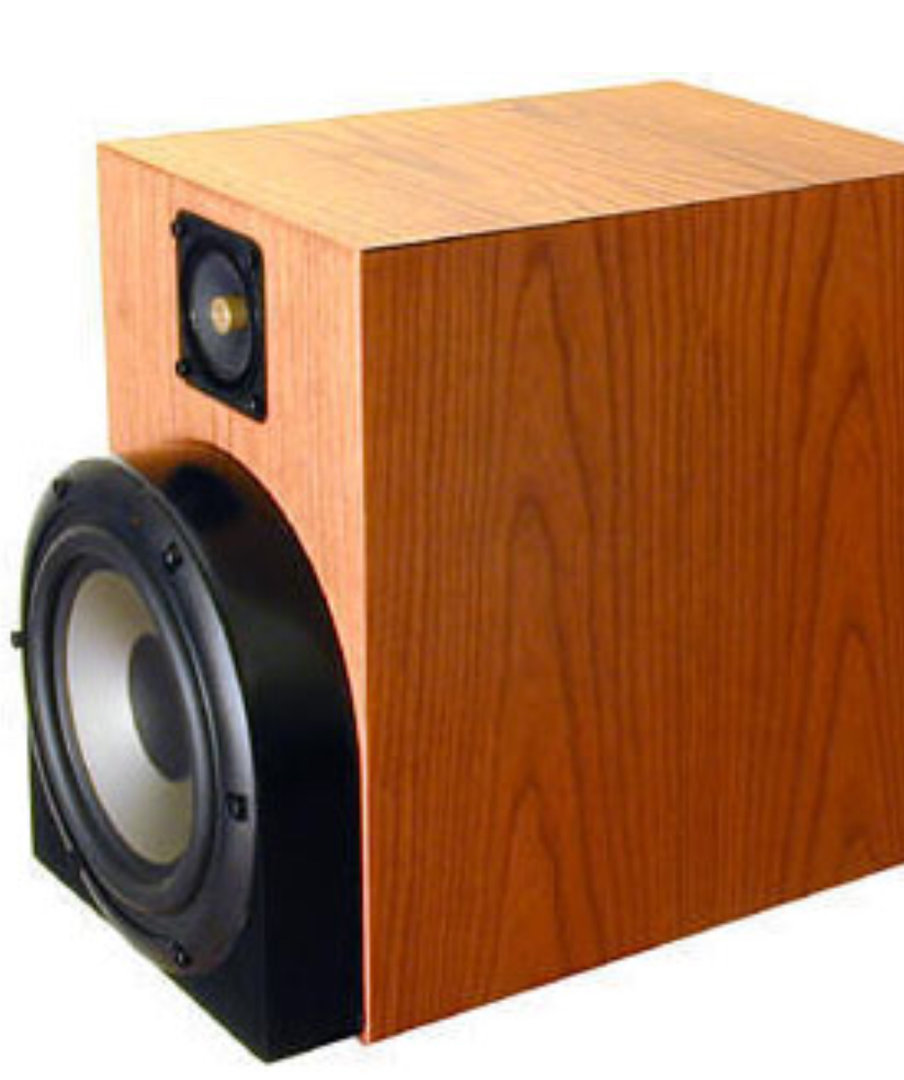

En «utenpåbaffel» trukket i sort skai vil kunne flytte ut bassen mange cm og målet om 1200 Hz deling er innenfor rekkevidde.
Jeg skal uansett lage en mockup og få ferdig delefilteret først. Deretter lager jeg kassa, evt setter bort til Bakken og får CNC frest bjerkefiner som beises Valnøtt.
Så litt om plassering av drivere og lobing.

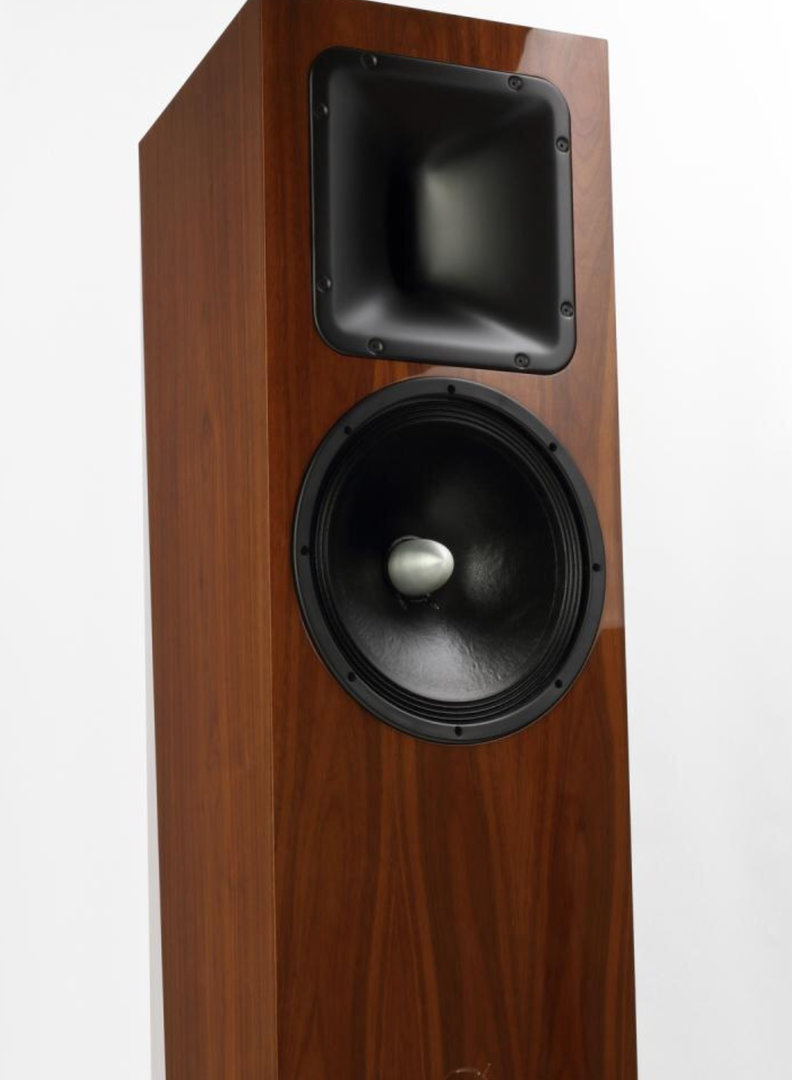

Ø Audio har samme horn og kompresjonsdriver men en 12 tommer fra AE.

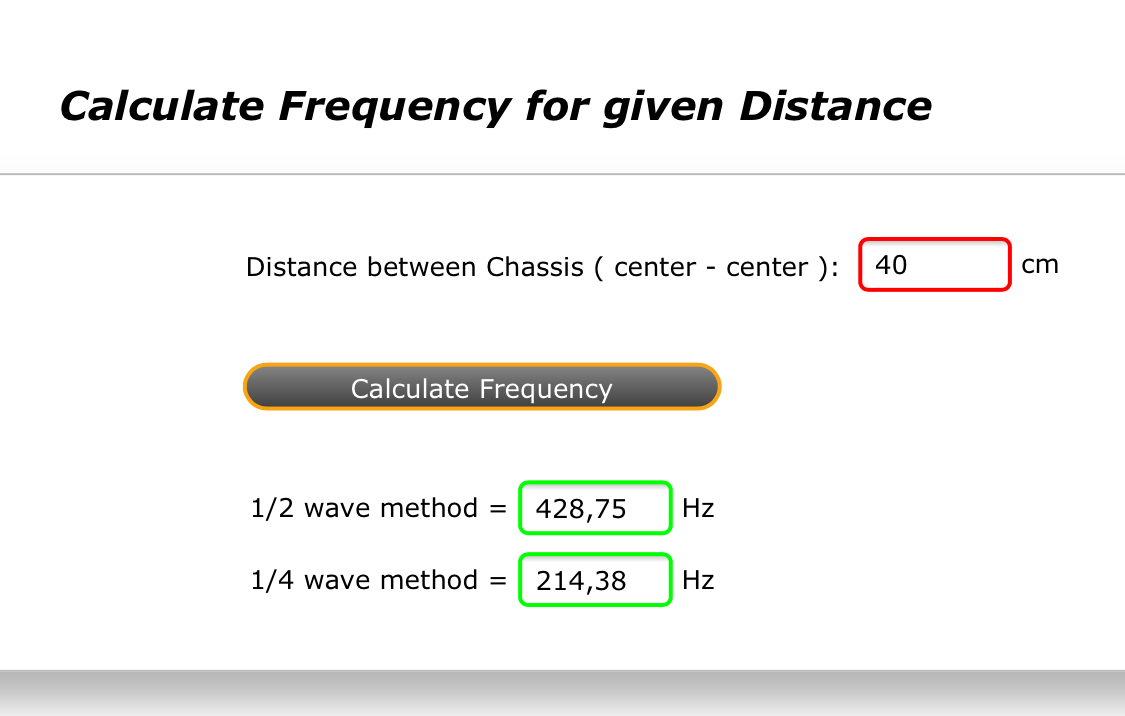

C/C er 40 cm. Lobing kunne vært et problem teoretisk men jeg synes det låt meget bra.
Ergo; i min løsning er dette ikke en bekymring.
Ø Audio har følgende dimensjon: 100x50x36 (HxDxW)
Jeg synes det er en pen bredde rundt hornet.
Dvs at jeg får samme frontareal som Ø men ca 26 cm dybde på kassa. «Ekstrabaffelen» som stikker ut kommer i tillegg. Da får jeg akkurat plass til kompresjonsdrivernNoe som er verdt å tenke på. Er vel å få Horn og 8" elementet så tett sammen som mulig. Tror det er viktigere en den eventuelle kant diffraksjonen. Ikke sikkert noen av delene er helt krise for lyden. Men lobing har jeg lagt merke til i lydbildet. Kant diffraksjoner kan jeg ikke med sikkerhet si jeg har hørt. Selv om jeg har syndet litt med nedfelling av diskant i noen tilfeller.En liten «katastrofe». Fruen mener bestemt vi bør ha vinyl på hytta?
Mine tre av og på perioder med vinyl har vært de mest tidkrevende og uøkonomiske hifimessig??
Men, hvis vi tar det på hennes premisser, hva er mulig med 12 volt? Jeg har ikke behov for vinyl så «moving coil» er utelukket. Drivkraften er ritual, kos og sjarm.
Går de billige Rega og Pro-Ject på 12 volt DC?
Hvis hun kjøper 5-10 håndplukkede plater som er hennes så holder det lenge. Og det kan jo være et incentiv for å 1) ha et supert system med size og 2) spille mye og høy musikk
Rega har 24 VDC
12v DC inn

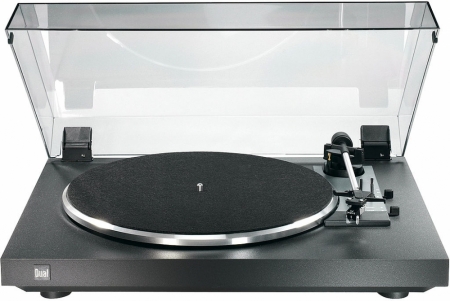

Dual CS 415-2 Helautomatisk platespiller
Dual cs 415-2 er en helautomatisk platespiller med moderne teknologi og førsteklasses kjøring....www.brlelectronics.no

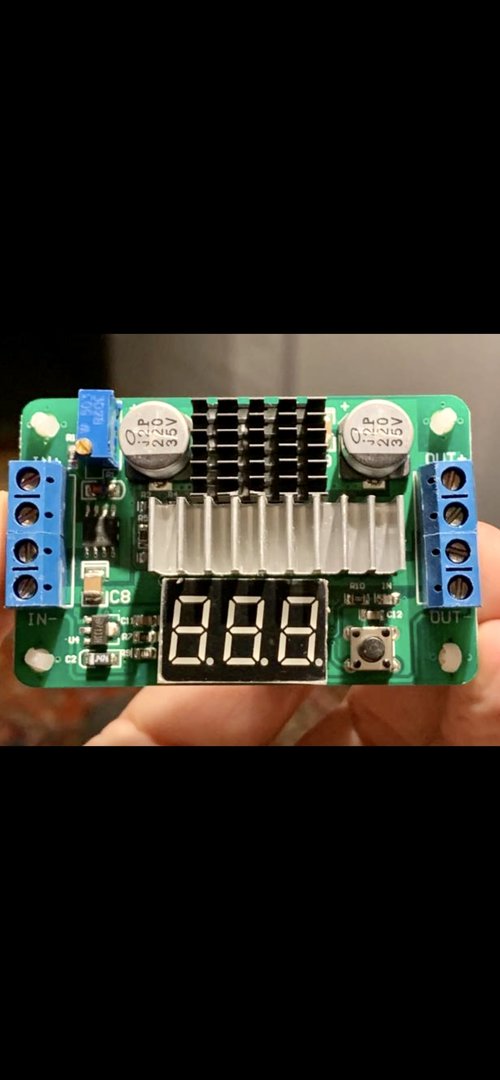

Og da kan en bruke en 12 til 24 V konverter, en slik platespillermotor kan umulig bruke mange watt...Ser at Hifiklubben har denne som går på 12v DC. Med innebygget riaa:
Kjøp Argon Audio TT Platespiller | 6 år garanti
Elegant platespiller med god hi-fi-lyd til prisen. Ferdigmontert pickup og innebygget RIAA-forsterker for direkte tilkobling til alle anlegg.
www.hifiklubben.no
Ideelt burde du finne en som går på 9VDC, så du kan regulere ned fra 12v hyttespenningen for stabil spenning. Vi tenker da på lydkvaliteten
-
