Prosjekt hytteanlegg "off grid hifi"

Diskusjonstråd Se tråd i gallerivisning

  • Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.020
    Antall liker
    5.133
    Torget vurderinger
    9

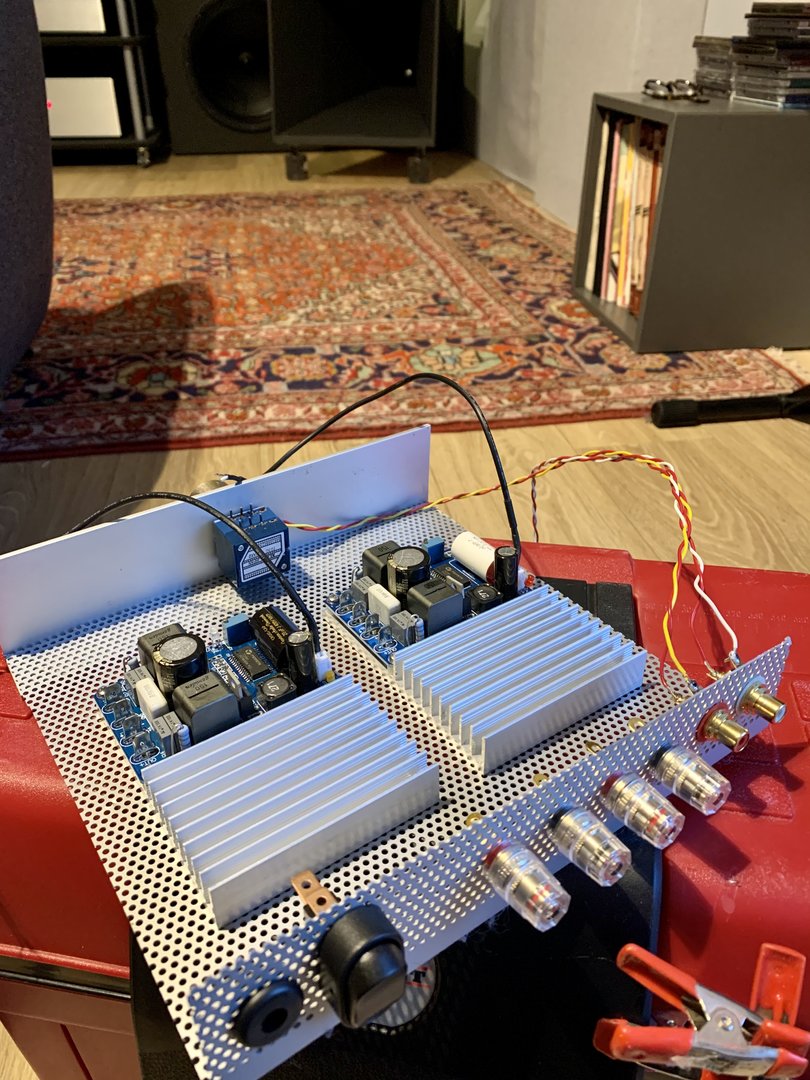

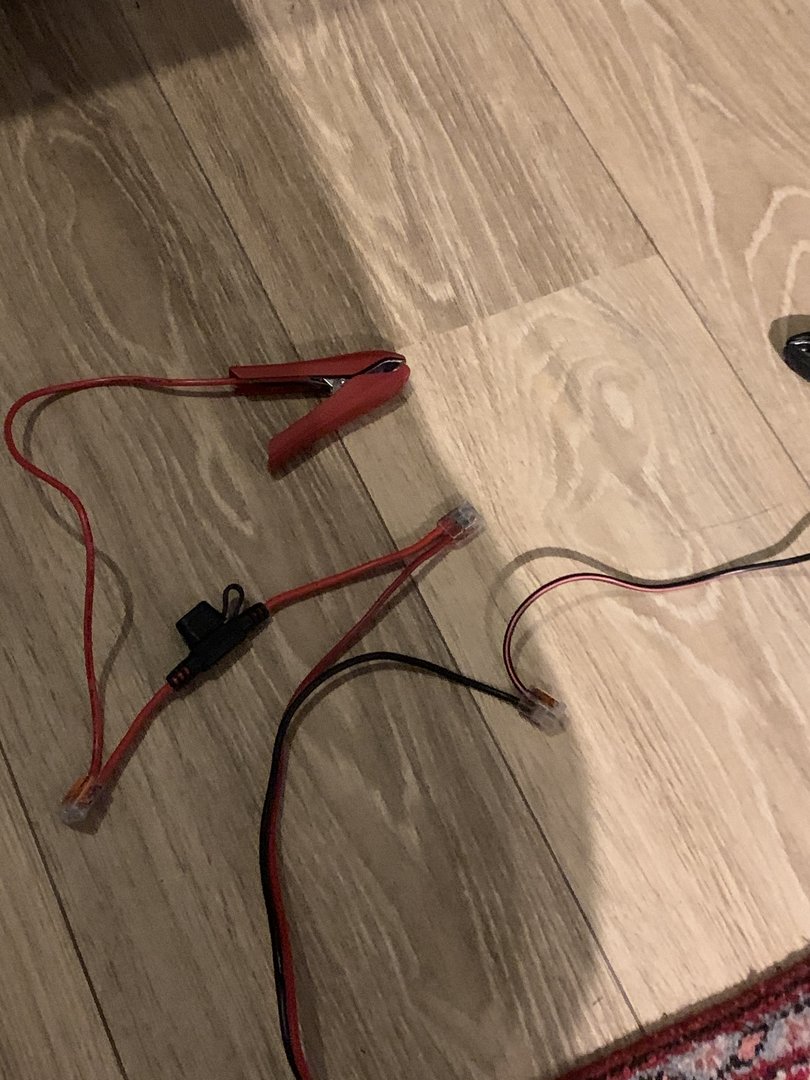

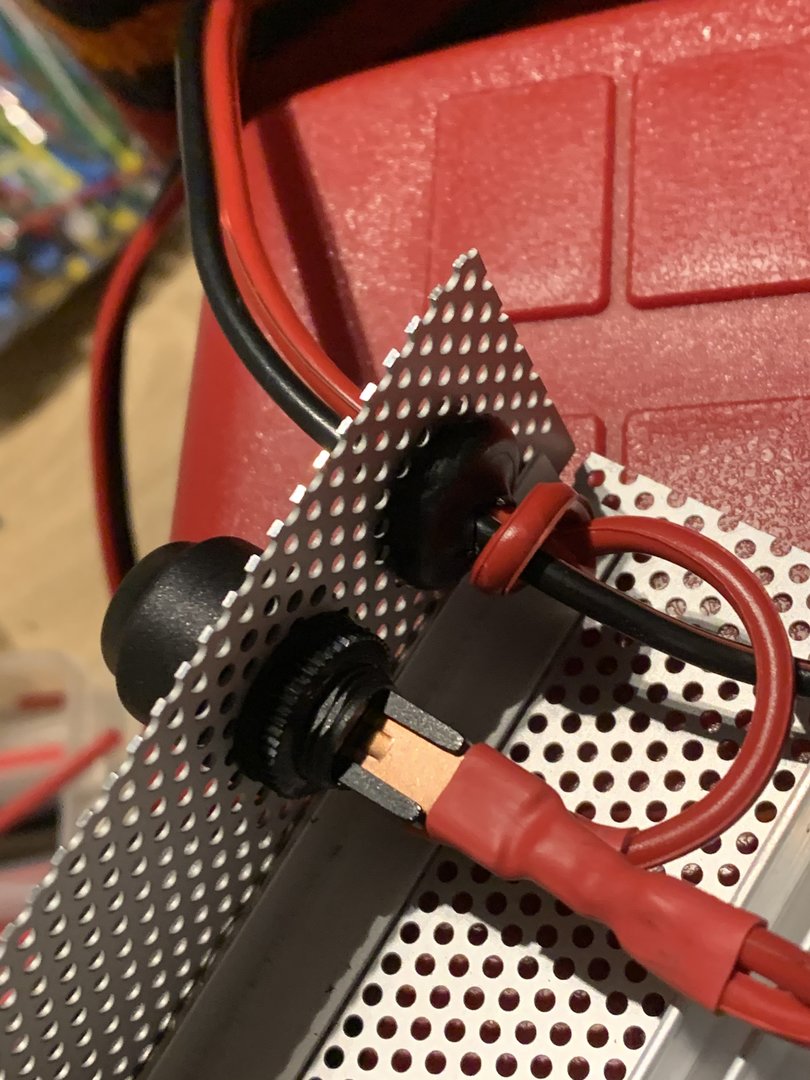

    Litt lodding på gang. Fikk noen fine teflonisolerte kabler av steinkaare :)



    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.020
    Antall liker
    5.133
    Torget vurderinger
    9

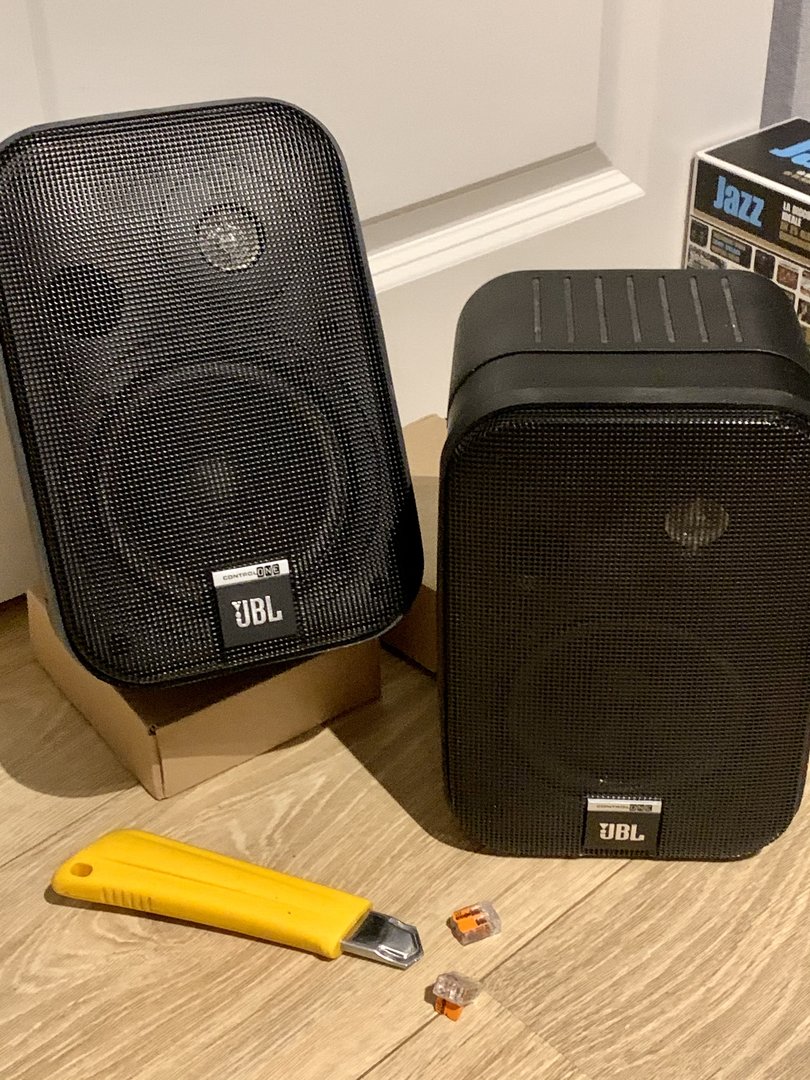

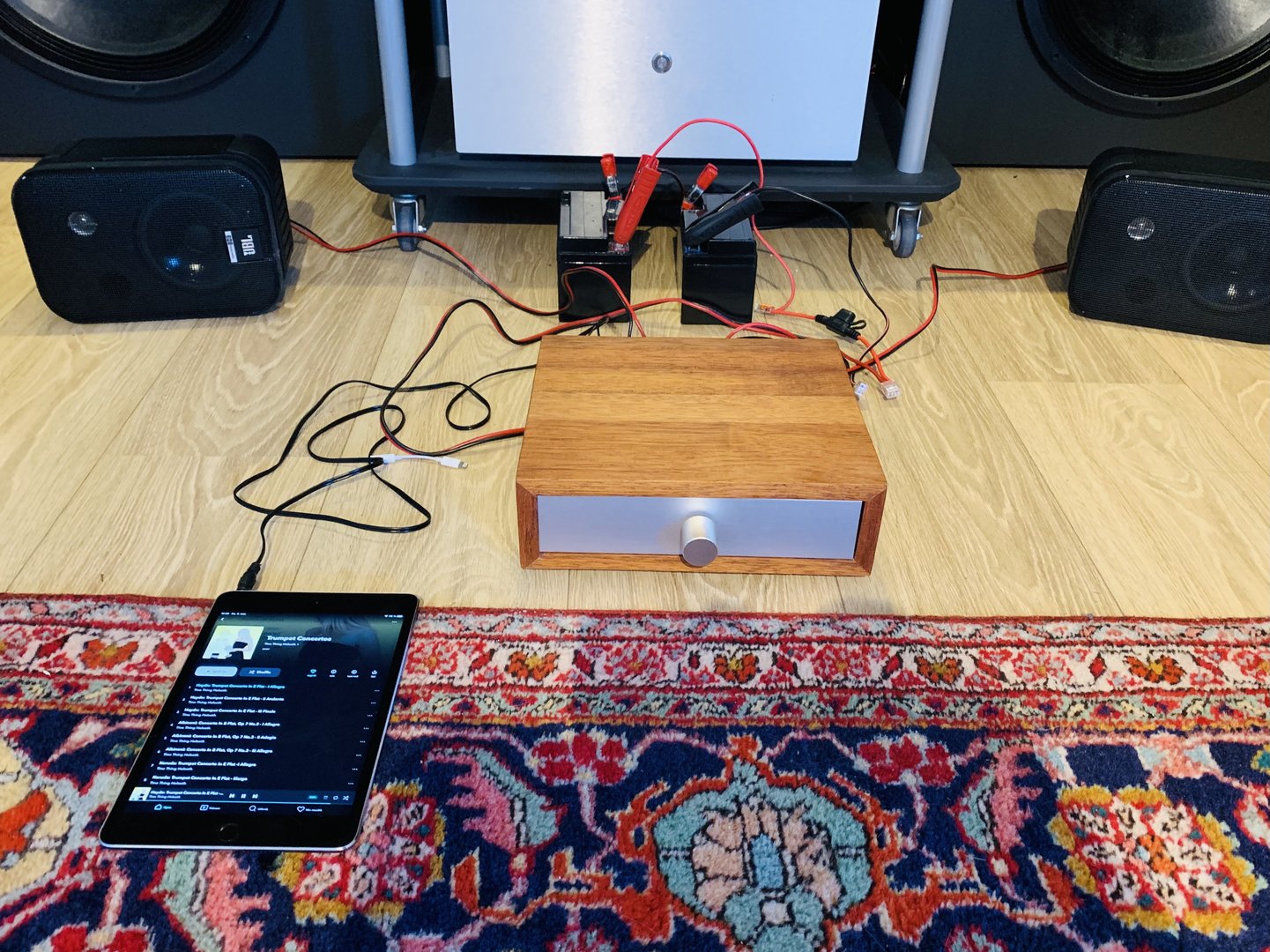

    Hentet disse på posten nå. 550,- inkl frakt på finn.no.

    Må ha stål-Control på diy forsterkerne og kanskje bruke dem som utehøyttalere på hytta.


    • Liker
    Reaksjoner: oen

    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.020
    Antall liker
    5.133
    Torget vurderinger
    9
    Ser nå at de ikke har samme merke konsensator og lysdioder. Har vel ikke noe å si men er litt irriterende.

    Bra trøkk og kontroll.


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.020
    Antall liker
    5.133
    Torget vurderinger
    9

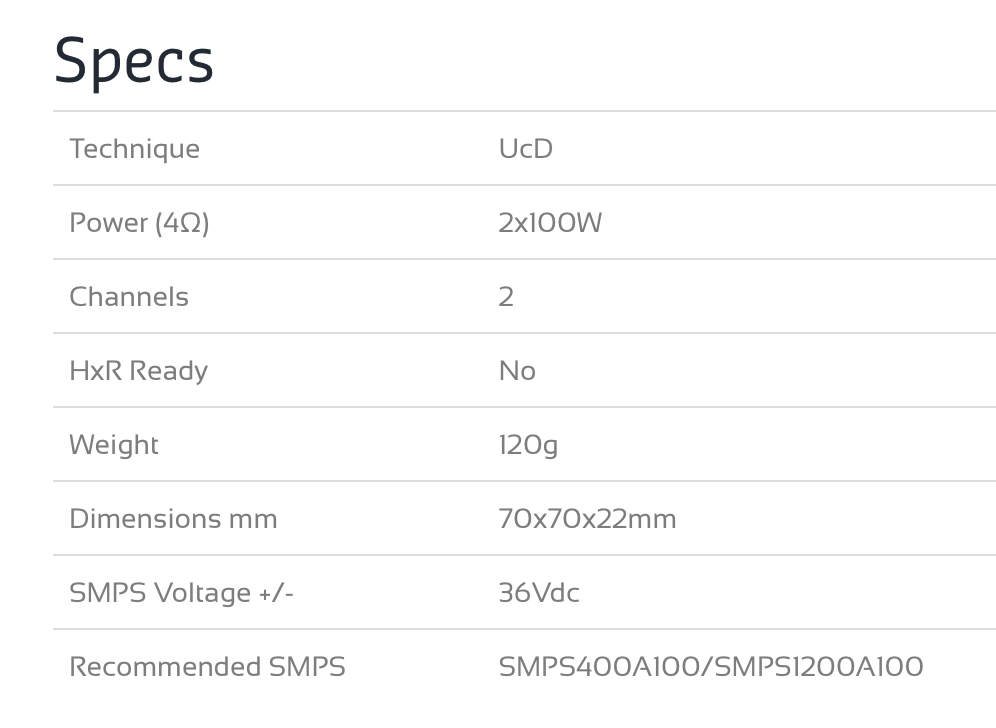

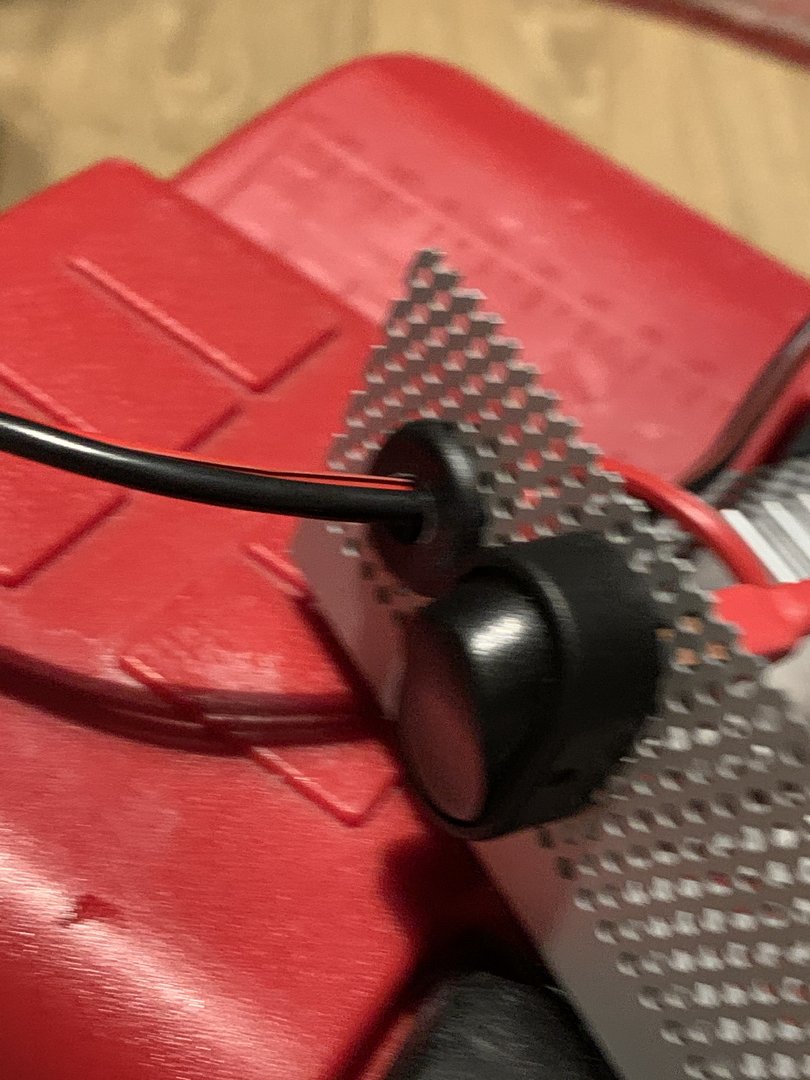

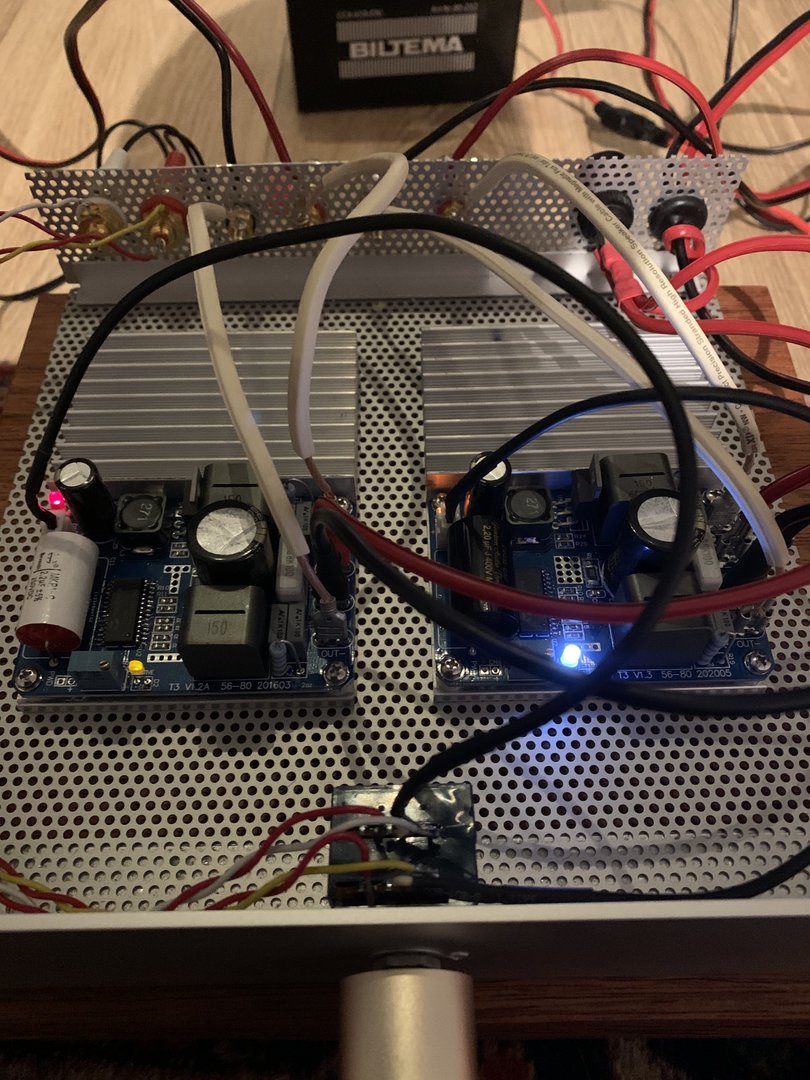

    Fortsetter litt med forsterkeridepartementet:

    Her kan jeg seriekoble tre mopedbatterier og kjøre 36 V DC ikke sant?





    duc916

    Hi-Fi entusiast
    Ble medlem
    21.09.2005
    Innlegg
    335
    Antall liker
    383
    Sted
    Vestfold

    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.020
    Antall liker
    5.133
    Torget vurderinger
    9
    Åja. Er det ikke bare å snu kabelen da hi hi?


    Hva er det ypperste av forsterkermoduler som kan drives med ren DC <50V?


    Fenalaar

    Hi-Fi freak
    Ble medlem
    12.05.2002
    Innlegg
    6.908
    Antall liker
    3.241
    Sted
    Narvik
    Torget vurderinger
    3
    Du må ha 6 stk 12V batterier. Seriekoble alle, og så hente ut jord midt på, og hhv + og - på hver side.

    Johan-Kr


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.020
    Antall liker
    5.133
    Torget vurderinger
    9
    Da beveger vi oss opp i >50 V uautorisert tukling med strøm 😂


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.020
    Antall liker
    5.133
    Torget vurderinger
    9
    Da må vi holde oss til DC T amper


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.020
    Antall liker
    5.133
    Torget vurderinger
    9
    Konsoll Hi-Fi drodling:

    2 sånne & minidsp HD drevet av en 2 til 4x12 VDC moped-batteribank?




    Er det noen kloke elektro hoder som kan regne litt på strømforbruk, hvor lenge man kan spille på en lading, reelle watt man får ut og forvrengingsdata?

    Av erfaring så går det fint å drive JBL 2206 i 70-120 liters bassreflekskasser med 25 gode watt.


    duc916

    Hi-Fi entusiast
    Ble medlem
    21.09.2005
    Innlegg
    335
    Antall liker
    383
    Sted
    Vestfold
    Konsoll Hi-Fi drodling:

    2 sånne & minidsp HD drevet av en 2 til 4x12 VDC moped-batteribank?




    Er det noen kloke elektro hoder som kan regne litt på strømforbruk, hvor lenge man kan spille på en lading, reelle watt man får ut og forvrengingsdata?

    Av erfaring så går det fint å drive JBL 2206 i 70-120 liters bassreflekskasser med 25 gode watt.
    Minidsp 2x4hd kan kjøre på 4,5 v til 12 v, må sjekke nøye om 12 er absolutt majs. Et toppladet 12 v batteri kan fort ha 13 v i noen sekunder. Løses enkelt med en slik (bil) 12 v usb adapter, da er du sikret en stabil 5 v spenning. Den bruker 2.1 w, som gir ca. 0,5 amp eller 500 ma ved 5 V.
    Når det gjelder forsterkerne, så må du se på driftseffekten for elementene, og hvor høyt du vil spille. Musikk er veldig dynamisk, så hva en reelt sett trekker av strøm er ikke så godt å si. La oss si at du har en driftseffekt på 96 dB / 1w. Sitter du med et lydtrykk på 90 dB i snitt, så trekker du 1/4 watt i snitt. Har høytallerene dine derimot 90 dB/1W, så trekker du 1 w i snitt ved de samme 90 dB'ene. Eller 4 ganger så mye. For hver 3 dB senking av lydnivået, halveres effektbehovet. Eller hvis du går fra 96 dB til 86 dB, så går du fra 1 W til 0,1 W.
    Så er det slik at forsterkerne trekker nok litt på tomgang, og hvor mye det er, det vet vi ikke. Men det kan enkelt måles med et multimeter.
    Til sist, hvis vi sier du kjører 4x12 v batterier, og de er på 10 A hver, så har du 48x10=480 w (timer). MEN: Du kan aldri tappe et blybatteri helt ned, la oss si at du reelt sett har 360 w(timer) til rådighet. Hvis hver av modulene trekker 15 w i snitt + litt til minidsp'en, cd spilleren osv, så har du kanskje et forbruk på 36 w timer, som da vil gi deg omlag 10 timer kontinuerlig drift. Nb, her er det VELDIG mye usikkerhet, det er mange ting som påvirker regnestykket...


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.020
    Antall liker
    5.133
    Torget vurderinger
    9
    Tråden heter jo off grid.

    Da må vi ha litt do-prat.

    Kikker litt på innedo løsninger for å gjøre det litt mer komfortabelt for fruen.

    Denne var så stygg at jeg tipper bjarnetv har lyst til å tegne den :)





    Fenalaar

    Hi-Fi freak
    Ble medlem
    12.05.2002
    Innlegg
    6.908
    Antall liker
    3.241
    Sted
    Narvik
    Torget vurderinger
    3
    Tråden heter jo off grid.

    Da må vi ha litt do-prat.

    Kikker litt på innedo løsninger for å gjøre det litt mer komfortabelt for fruen.
    Første bud når du ikke har mulighet for konvensjonelt avløp er å få separert ut smått fra stort.

    Urin utgjør for det første et vesentlig mye større volum enn resten, og er også den faktoren som genererer mye lukt. Enten urinseparasjon, eller om man har forbrenningstoalett en separat urinal.

    Løsningen over separere ut urin, men de kunne i det minste bruk hvit eller grå plast?

    Johan-Kr


    Syncrolux

    Hi-Fi freak
    Ble medlem
    21.10.2012
    Innlegg
    4.774
    Antall liker
    2.455
    Har du helårsvei ( for adkomst med septikbil ) fram til hytta kan du jo vurdere vannklosett med tett tank. Vann har du jo rikelig tilgang på....


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.020
    Antall liker
    5.133
    Torget vurderinger
    9
    He he. Det er liten plass. Og litt av cluet er å gjøre det enkelt. «I kontakt med elementene».....altså høyttalerelementene :oops:

    Bare jeg får en pakke fra Ljudia med bassporter så kan OBBB sette i gang


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.020
    Antall liker
    5.133
    Torget vurderinger
    9

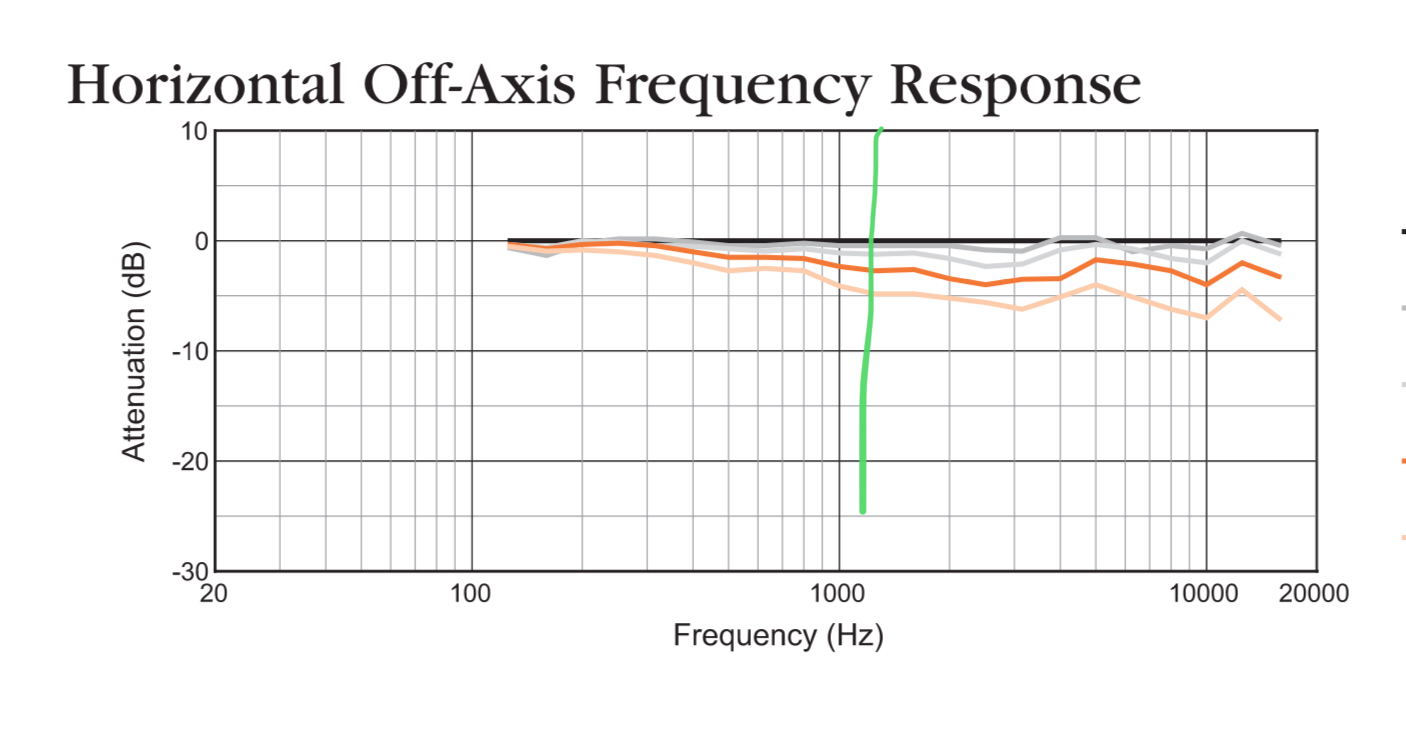

    Tilbake til Bliesma berylliumsdiskanten.

    Den takler 1300 Hz deling.



    Hvilke 10 tommere finnes som kan brukes i ca 70 liters kasse som er svært lettdrevne?

    45 Hz er greit i bassen sånn ca.


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.020
    Antall liker
    5.133
    Torget vurderinger
    9
    Altså, JBL 2206h (8 Ohm 95 dB) og Bliesma T34b (4 Ohm 97 dB):





    70 liter:



    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.020
    Antall liker
    5.133
    Torget vurderinger
    9
    Også har jeg valnøttfiner liggende. Haloooo :)



    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.020
    Antall liker
    5.133
    Torget vurderinger
    9

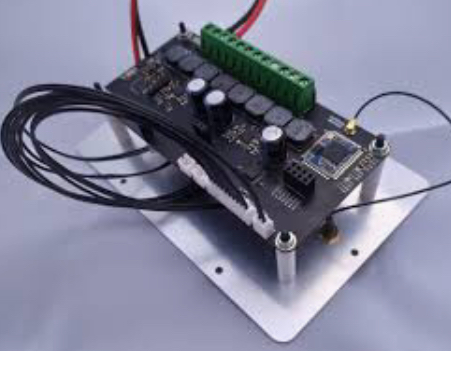

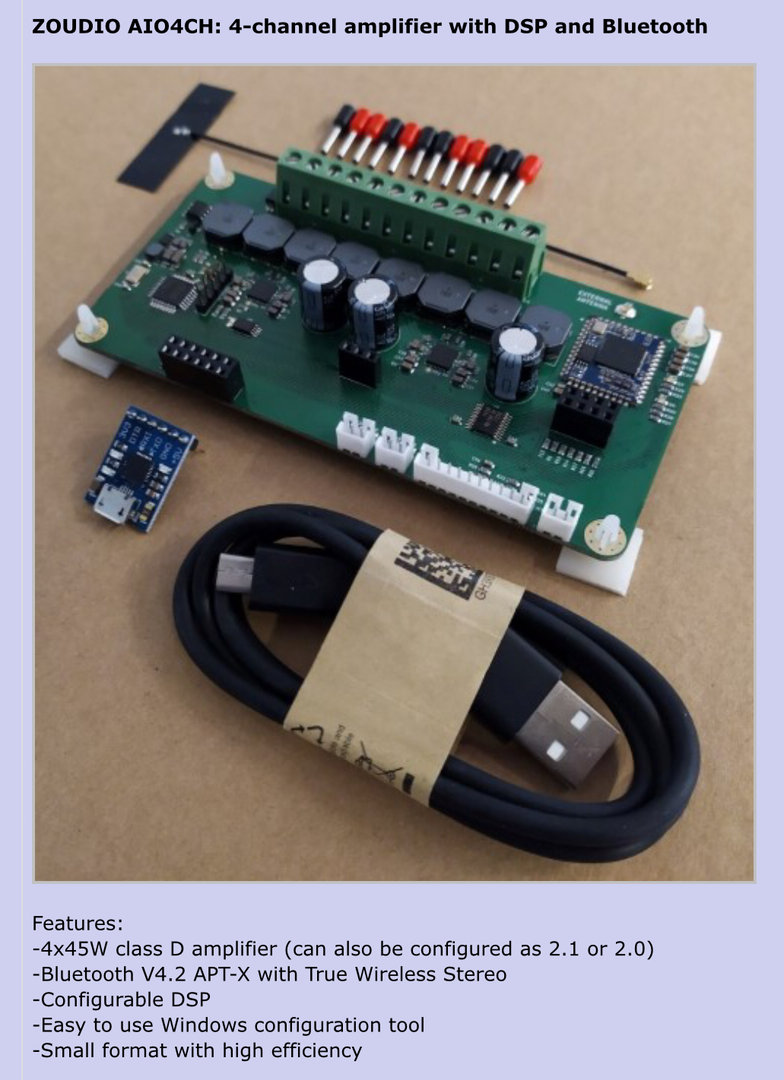

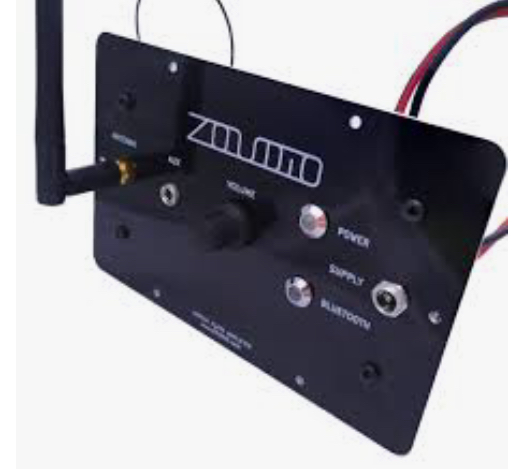

    Bestilte akkurat 4 kanalers dsp ampen.

    Den leverer minst 4x15 vaskeekte watt i 8 Ohm.

    Får se om jeg mekker en mockup i spon for å teste overnevnte løsning. Med dsp er mye gjort på en time.




    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    10.911
    Antall liker
    7.956
    Sted
    Hjemme
    Torget vurderinger
    2
    Domediskant til 1300hz???
    Kremt.. :)


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.020
    Antall liker
    5.133
    Torget vurderinger
    9

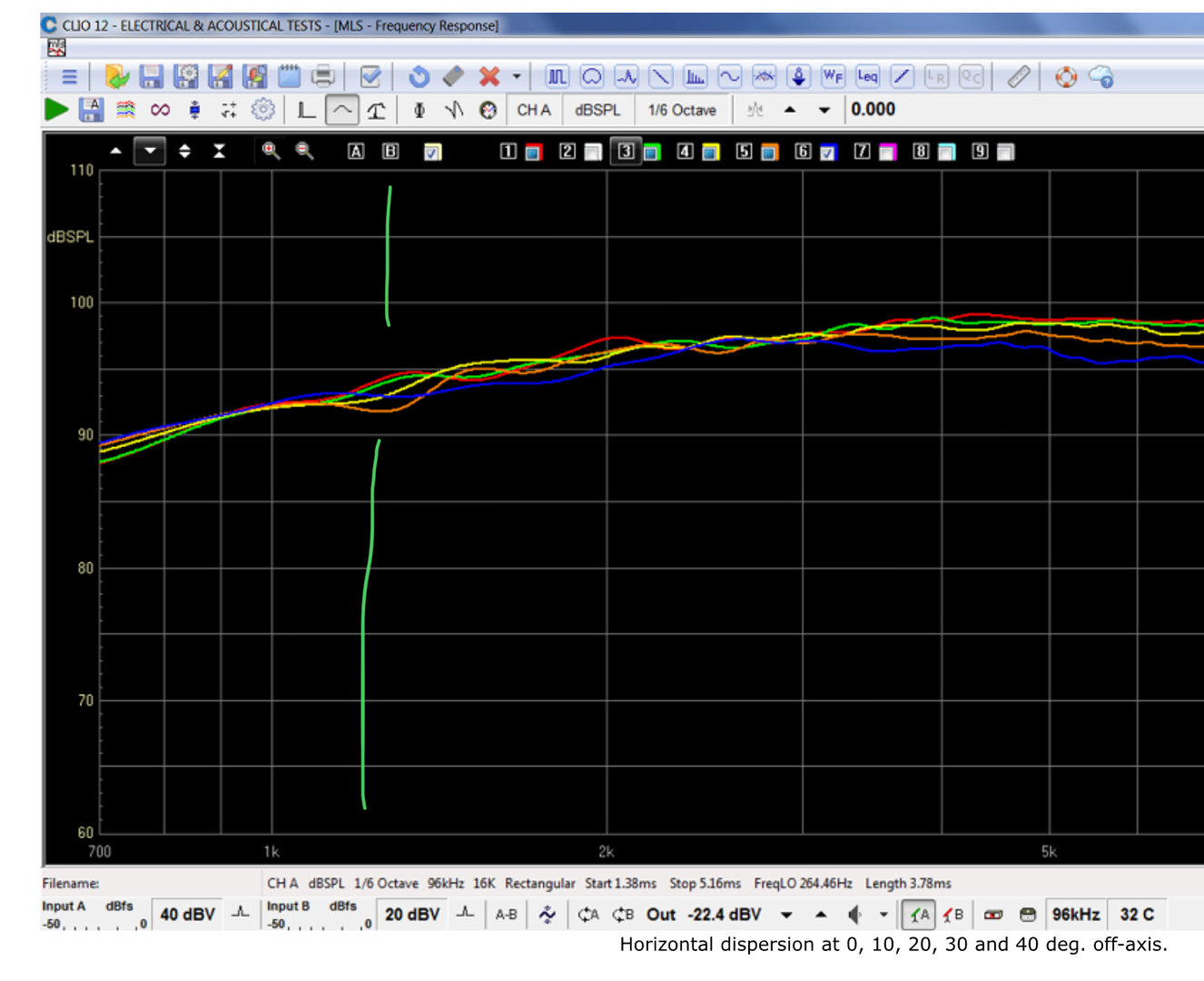

    0,26 gram MMS
    xmax på 1,5 mm (Fostex FE208EZ har 1,25 mm)


    • 3mm linear excursion and large vent channel for undistorted low-end frequency operation
      - 3mm is from peak to peak. The amplitude of 1.5mm is just a fantastic parameter. We have never seen a such tweeter parameter before. Operating down to 1.3 kHz? It is not a problem!


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.020
    Antall liker
    5.133
    Torget vurderinger
    9

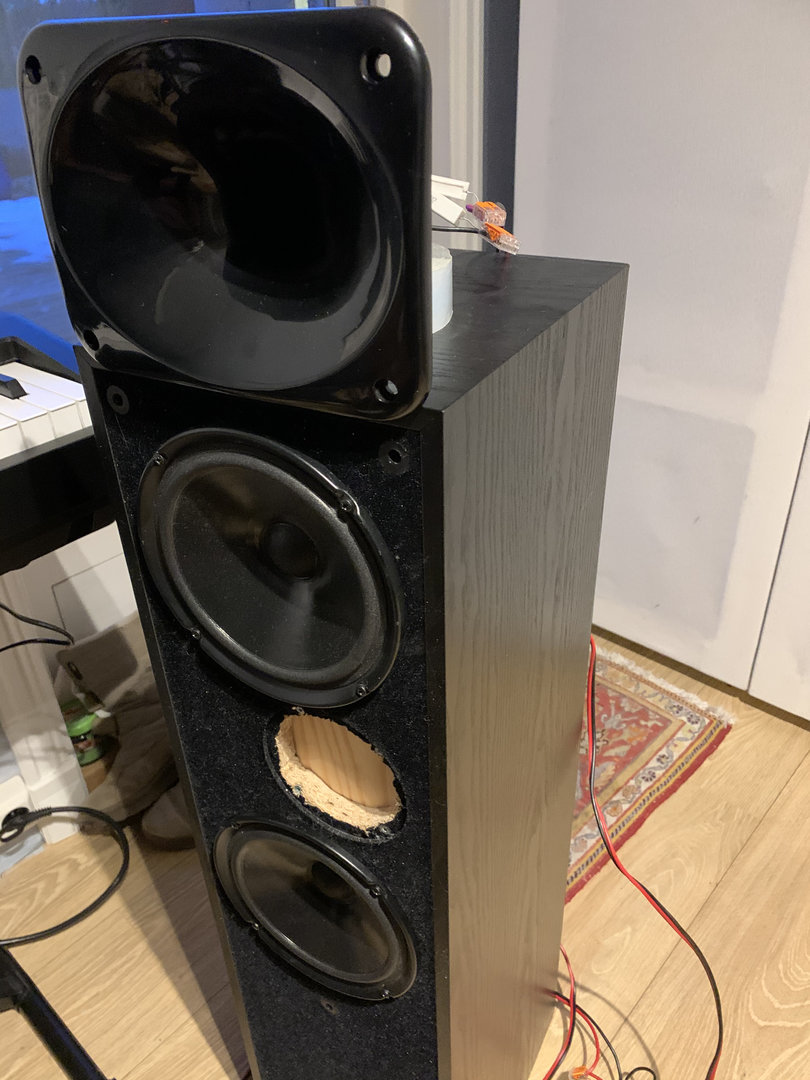

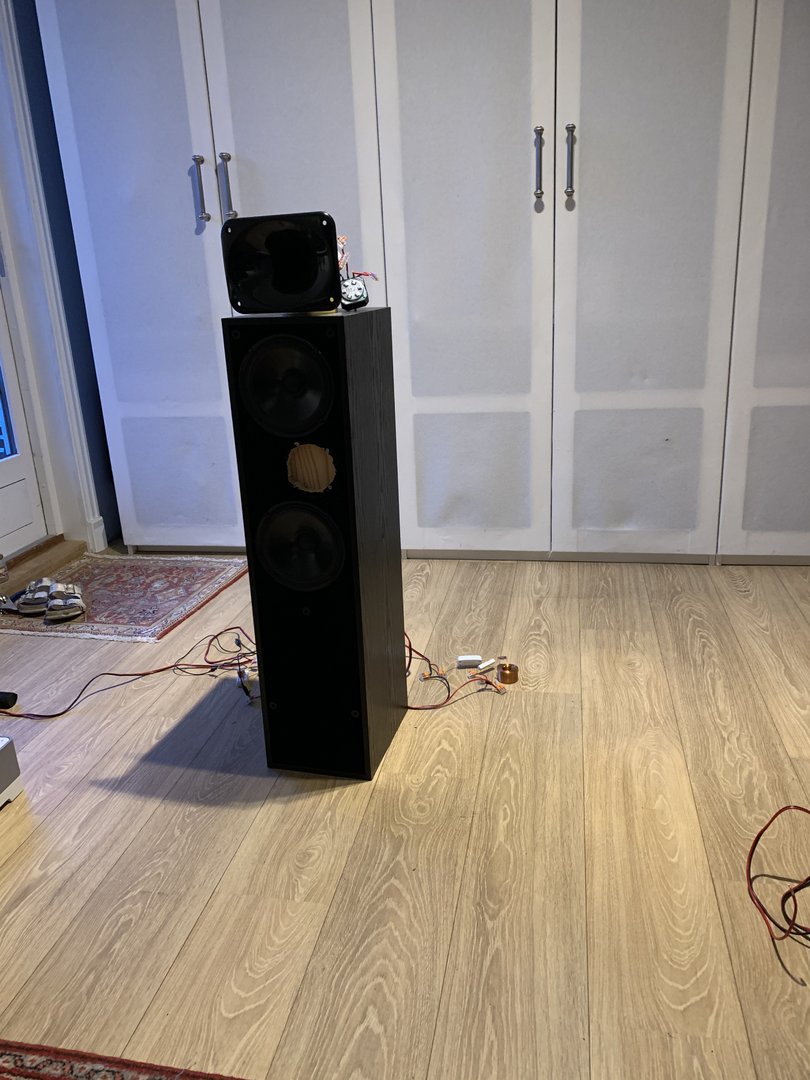

    Kompisen med ANAEOB dipolene har også offgrid hytte.

    Siden han har 18Sound XT1086 hjemme så må han ha XT120 på hytta :cool:

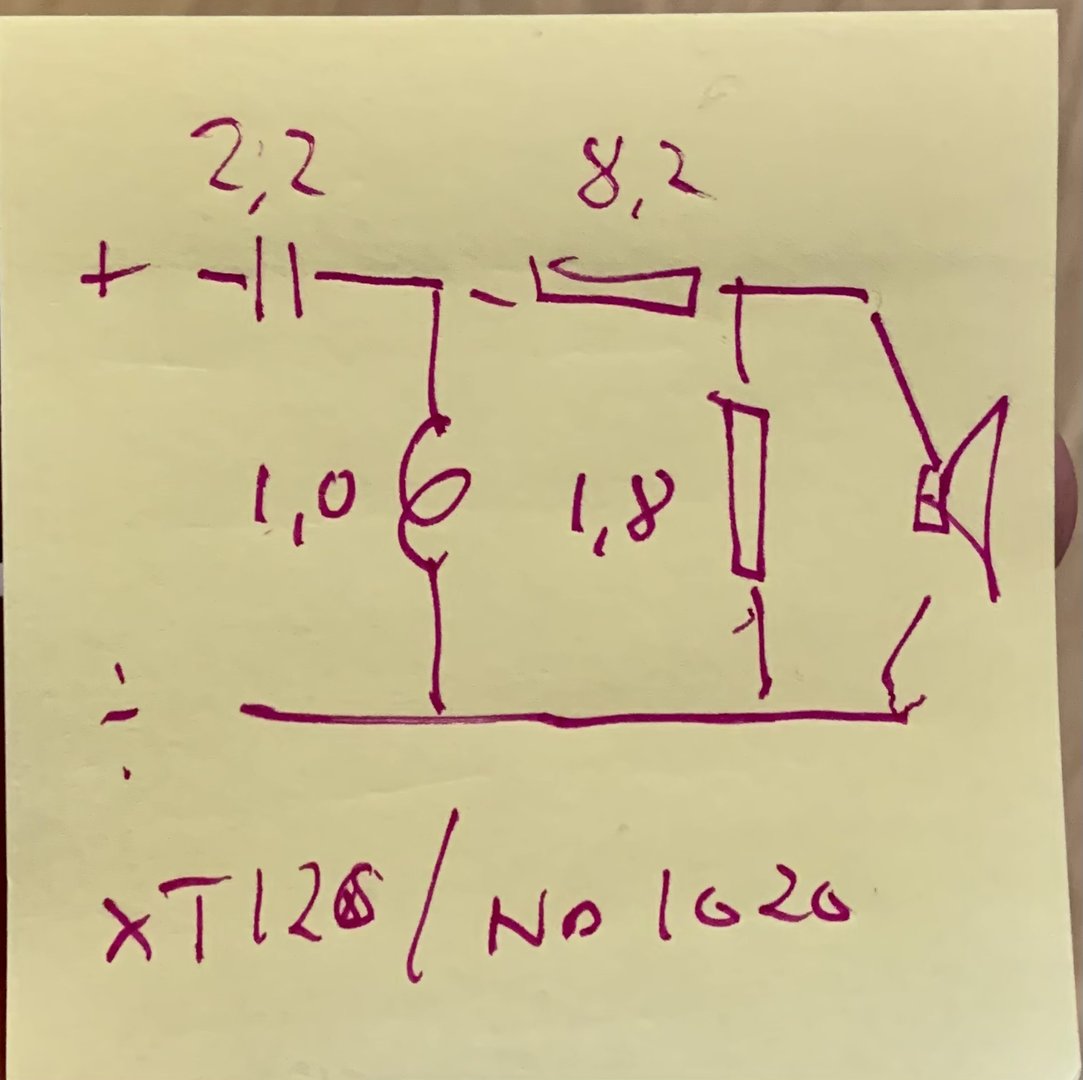

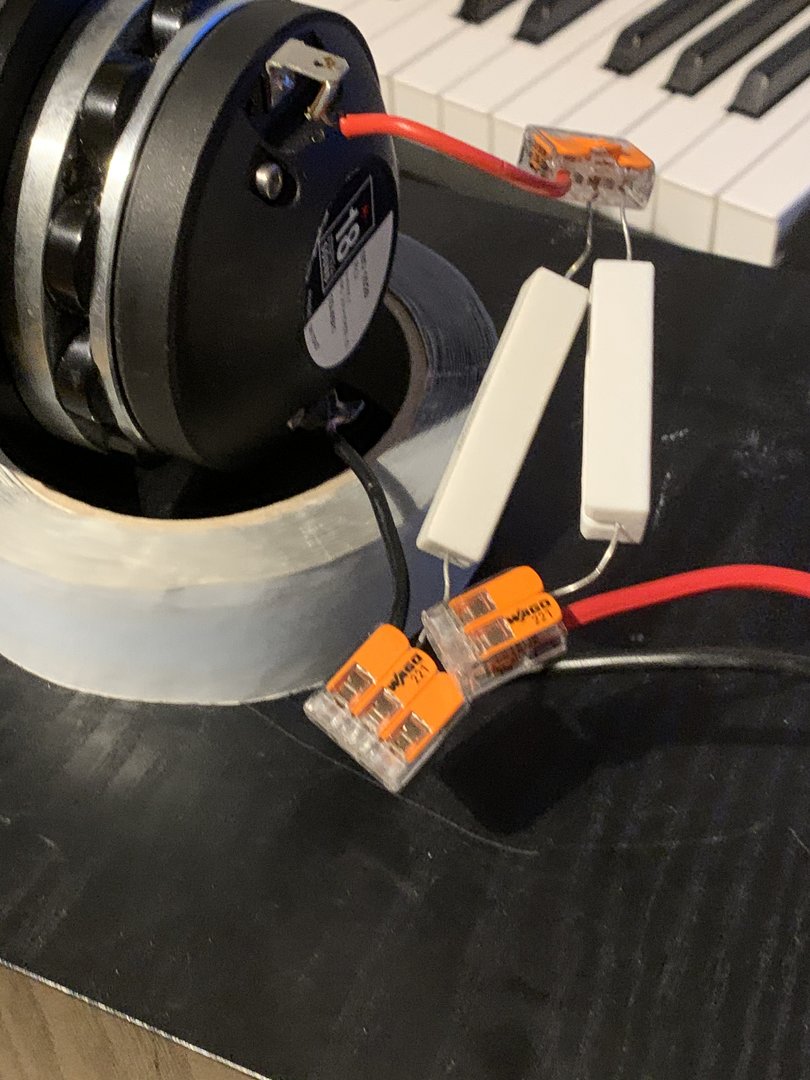

    Har fått til et filter med reversert polaritet som kan monteres flush med bassene. Da er det bare å lage en ny frontbaffel.



    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.020
    Antall liker
    5.133
    Torget vurderinger
    9
    En ting jeg ikke får til er å dempe den peaken ved 12K. Jeg plages ikke, er jo gammal, men kona til kompisen (som de fleste kvinner) har god hørsel.

    La inn en seriespole på 0,035 mH før seriemotstanden og da ble det værre??

    Ellers er kvinnestemmer ikke pågående og jeg synes den totale balansen sitter som en kule. Har ikke kjørt fase test sporet enda. Det er en svært effektiv måte å kontrollere om ting er OK:


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.020
    Antall liker
    5.133
    Torget vurderinger
    9

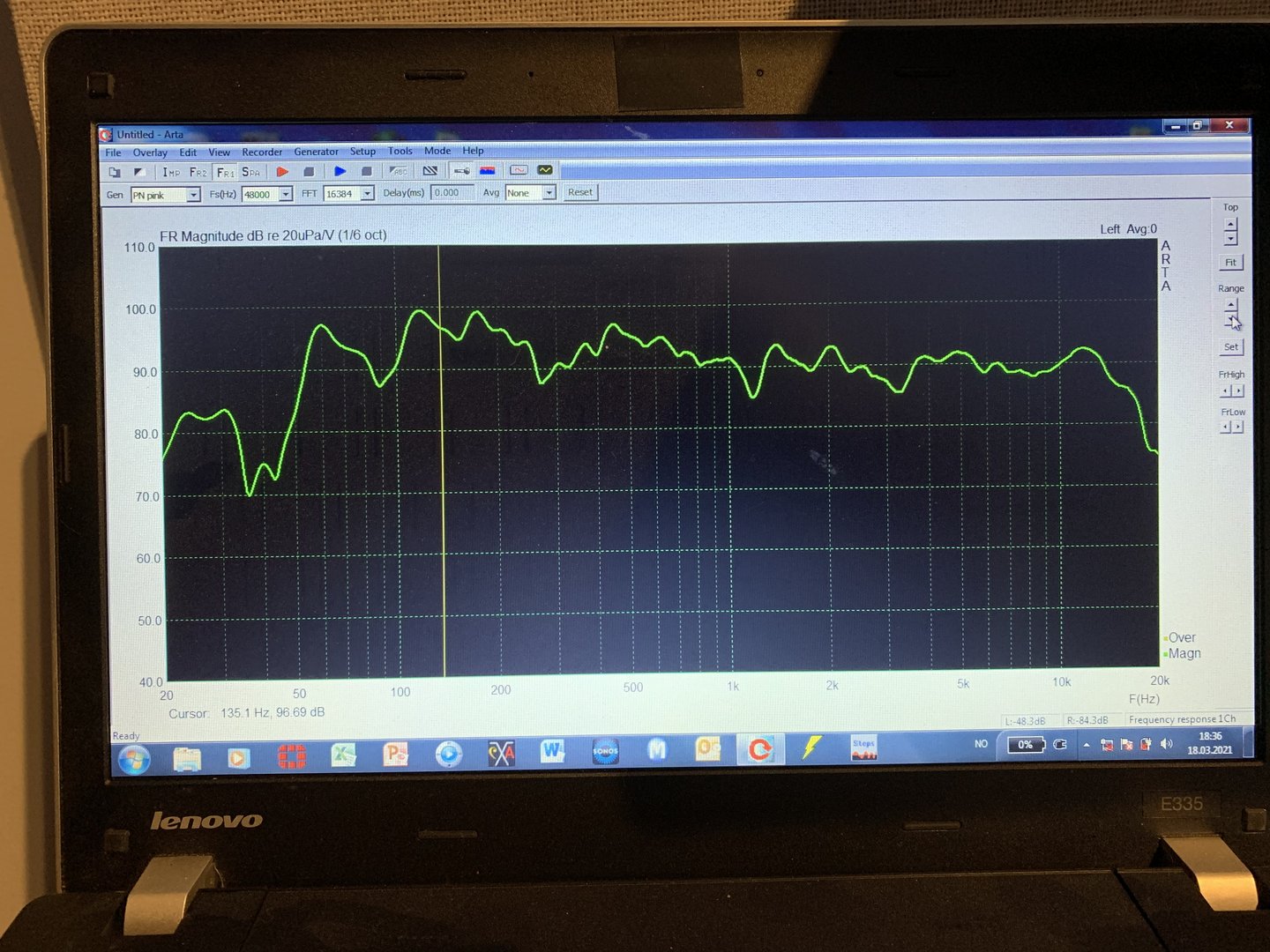

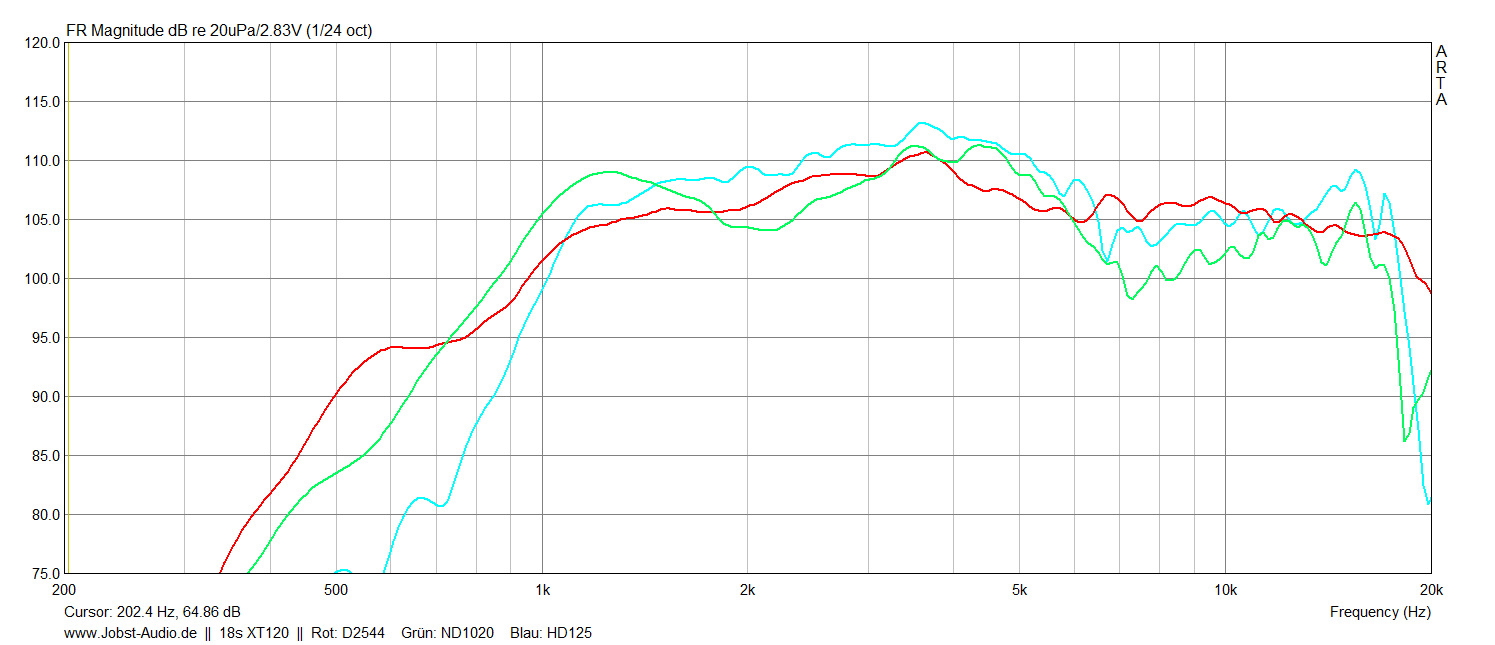

    En måling som tildels bekrefter mine erfaringer.

    Mitt inntrykk er at 18Sound sine drivere i større grad trenger dsp enn JBL?




    Sist redigert:

    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.020
    Antall liker
    5.133
    Torget vurderinger
    9

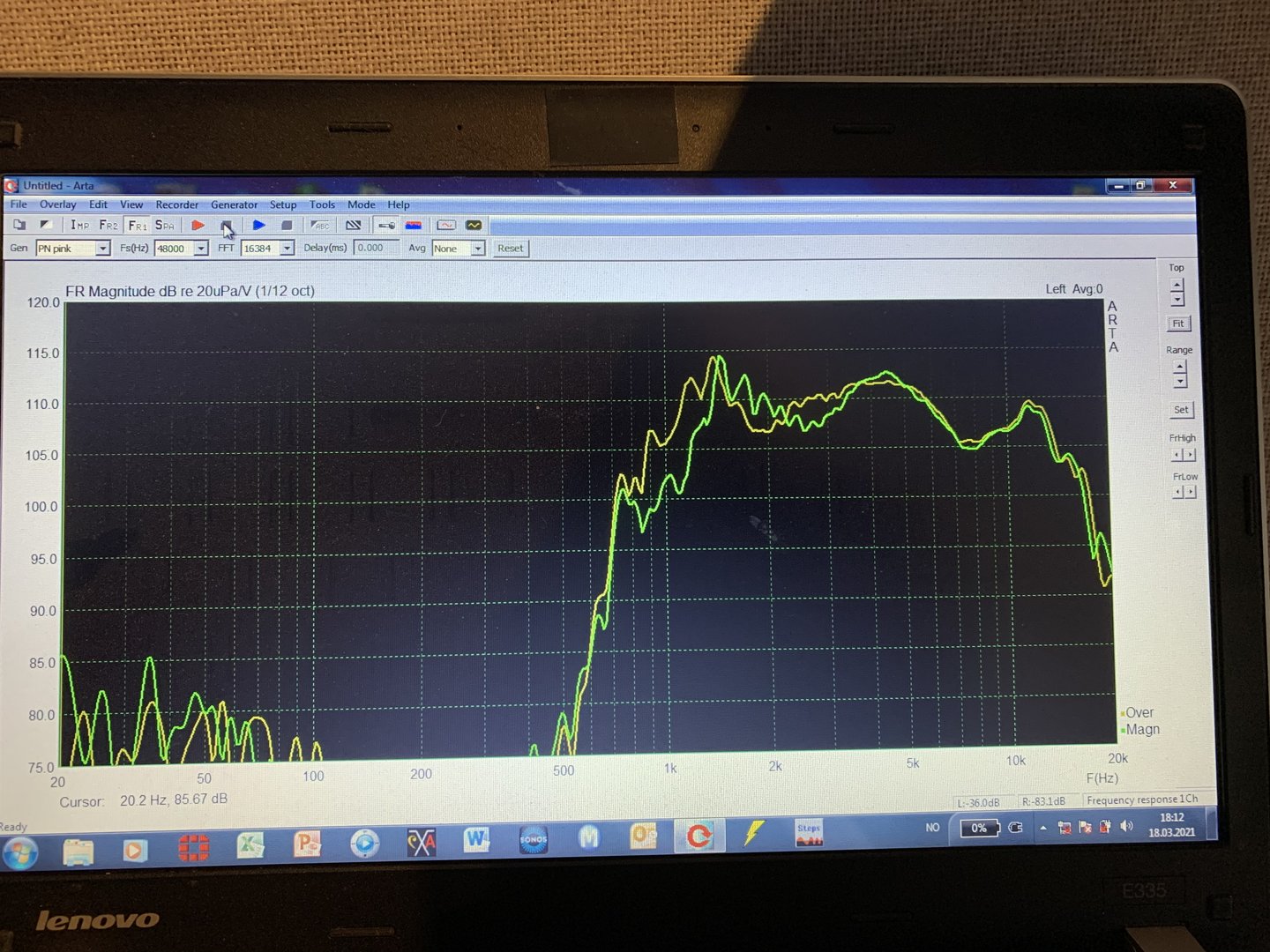

    Råmåling med 10uF. Hhv med og uten 8,2 Ohm parallelt på drivern:



    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.020
    Antall liker
    5.133
    Torget vurderinger
    9

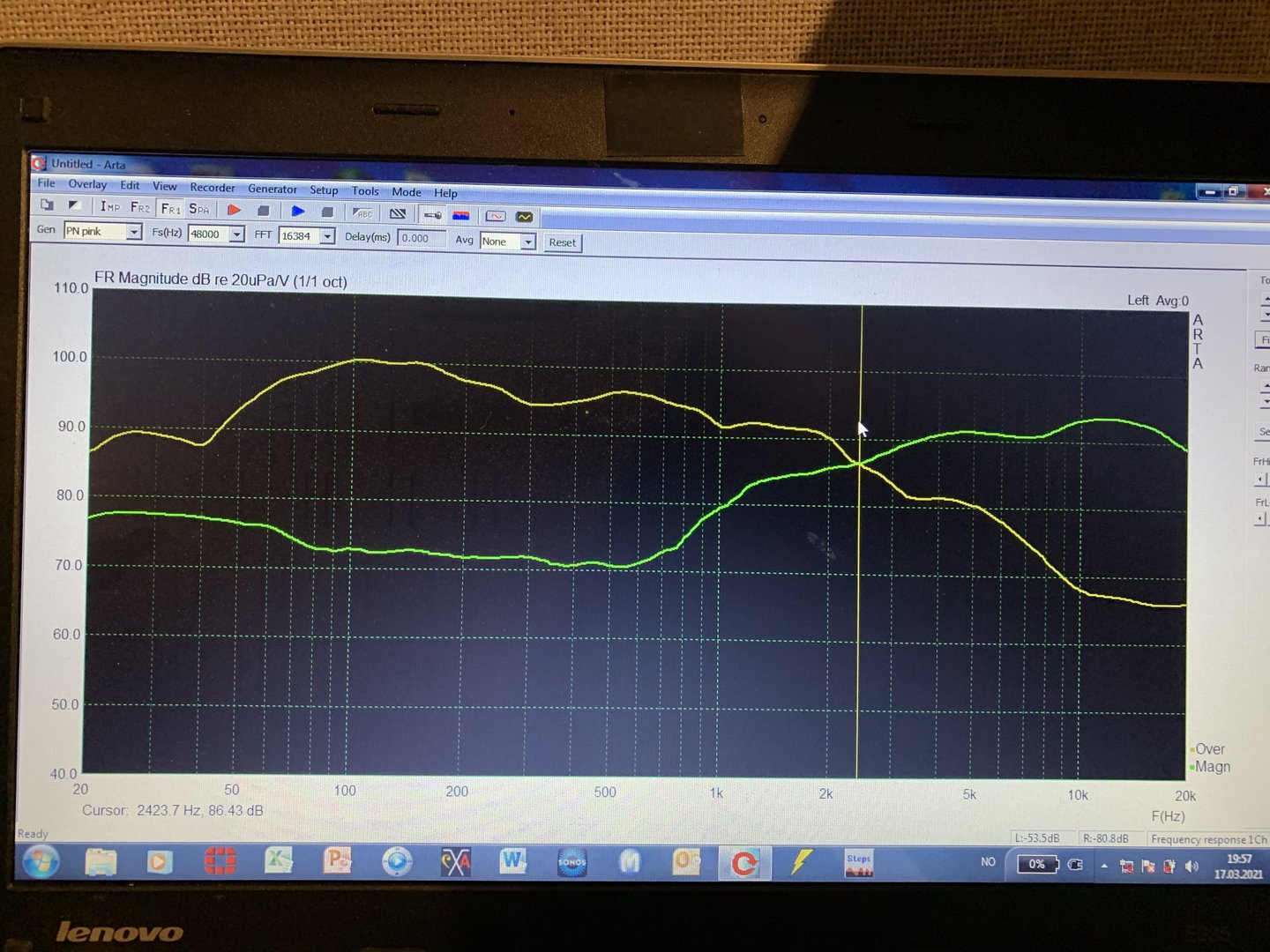

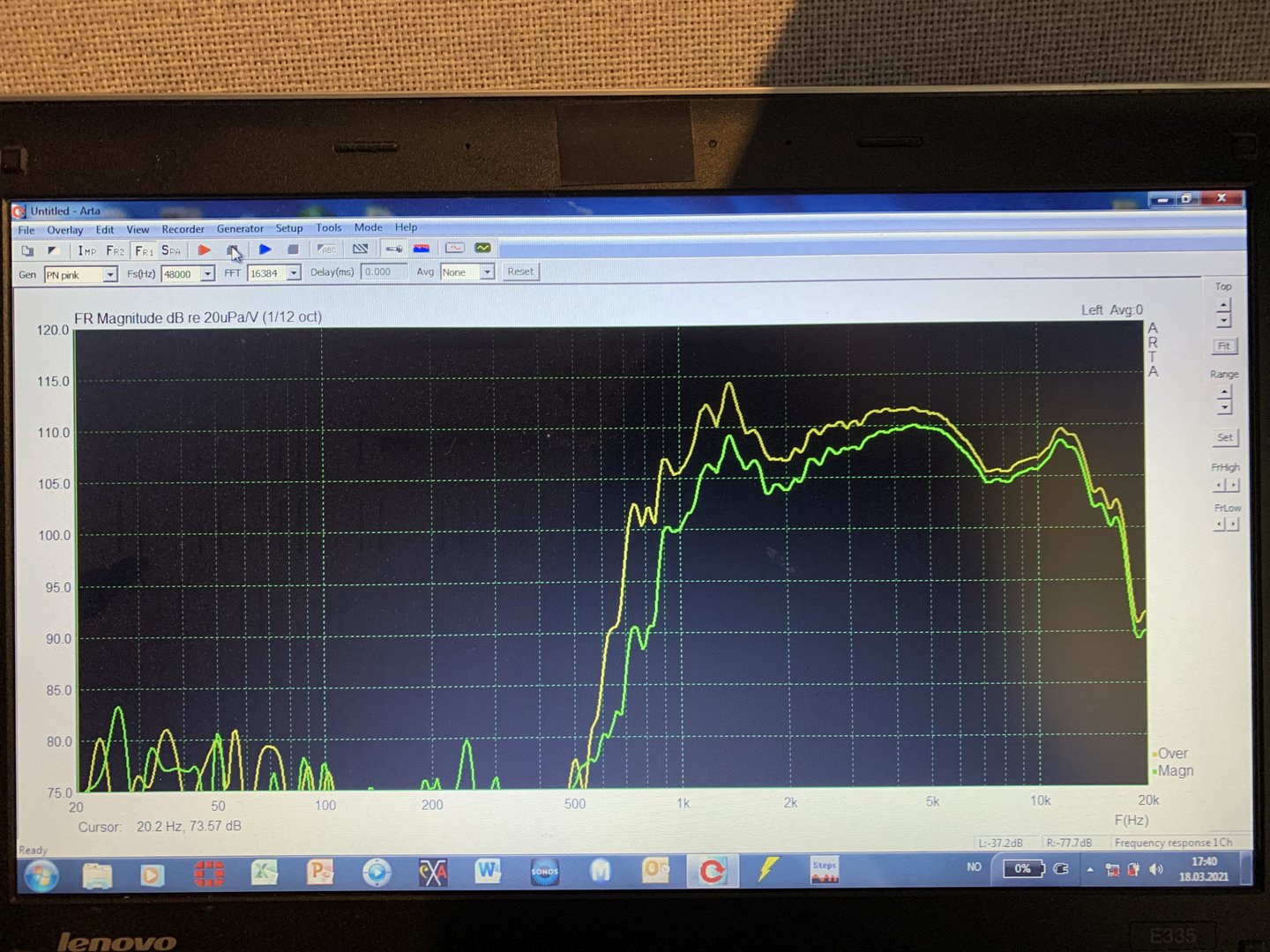

    Og dette er rart. Kun 10 uF.

    Gul er XT120 constant directivity.
    Grønn er Tractrix 1400.



    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.020
    Antall liker
    5.133
    Torget vurderinger
    9

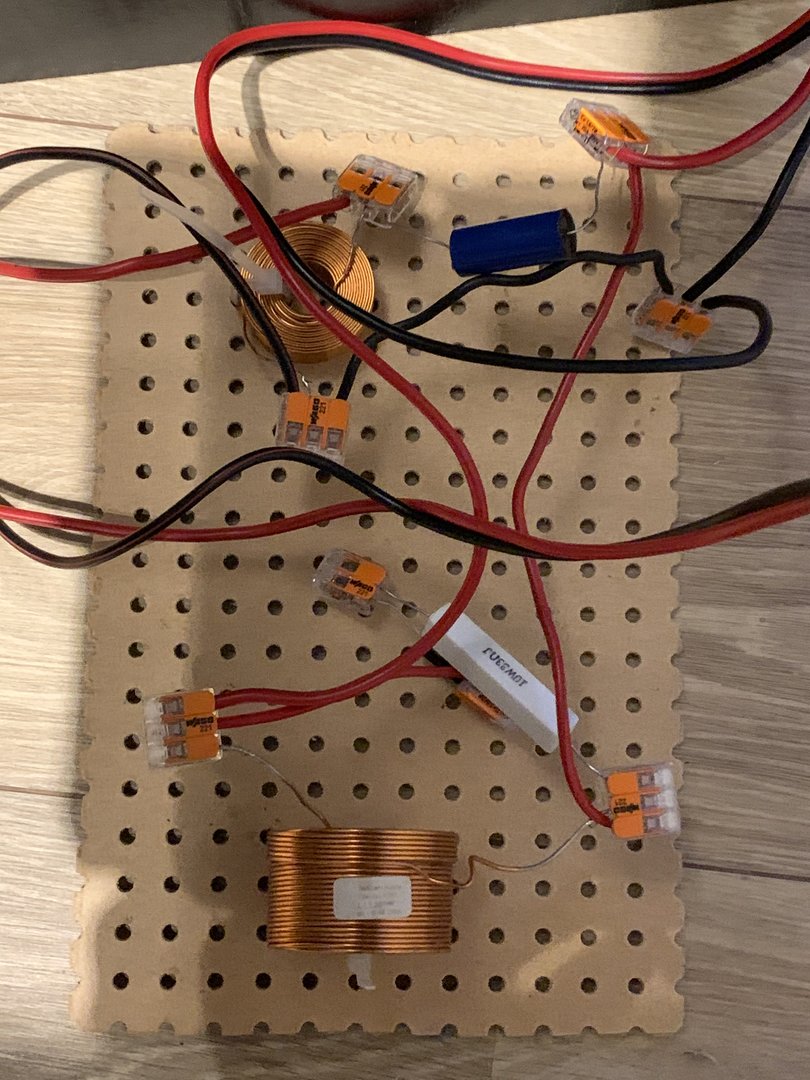

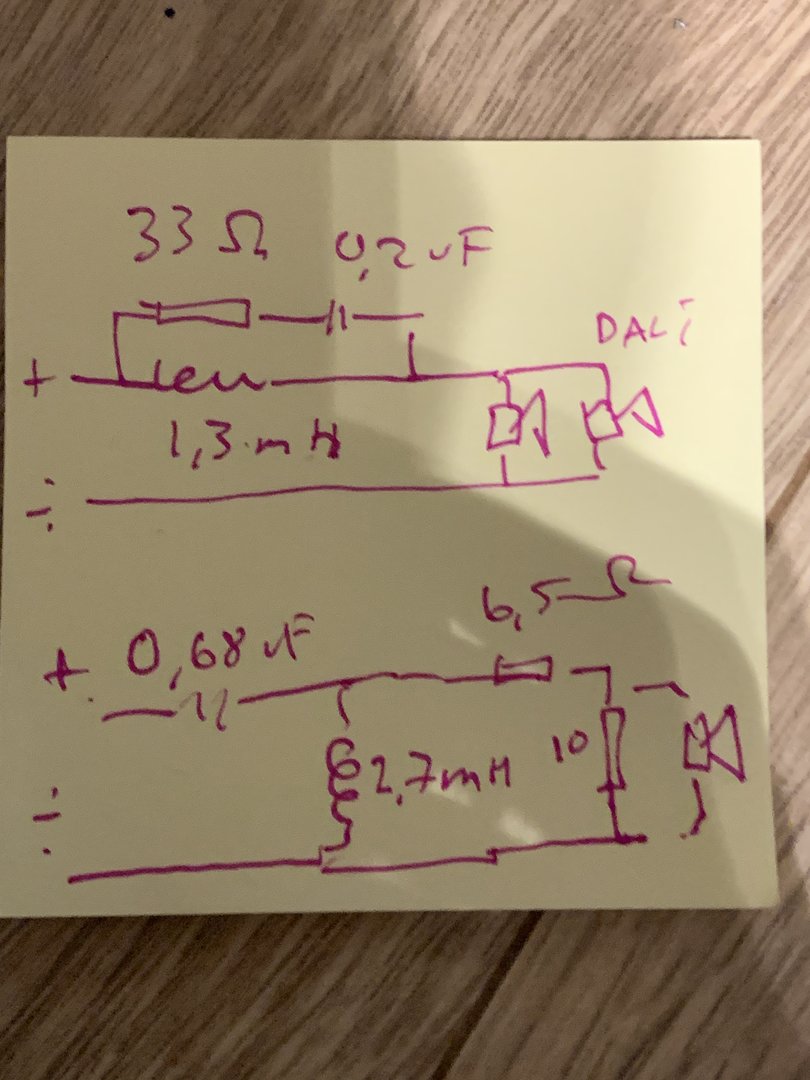

    Endret på filteret igjen.

    Det rare er at den variable L-paden ga ørlite jevnere respons.

    Anyway, målte ut verdiene og lagde fast L-pad.

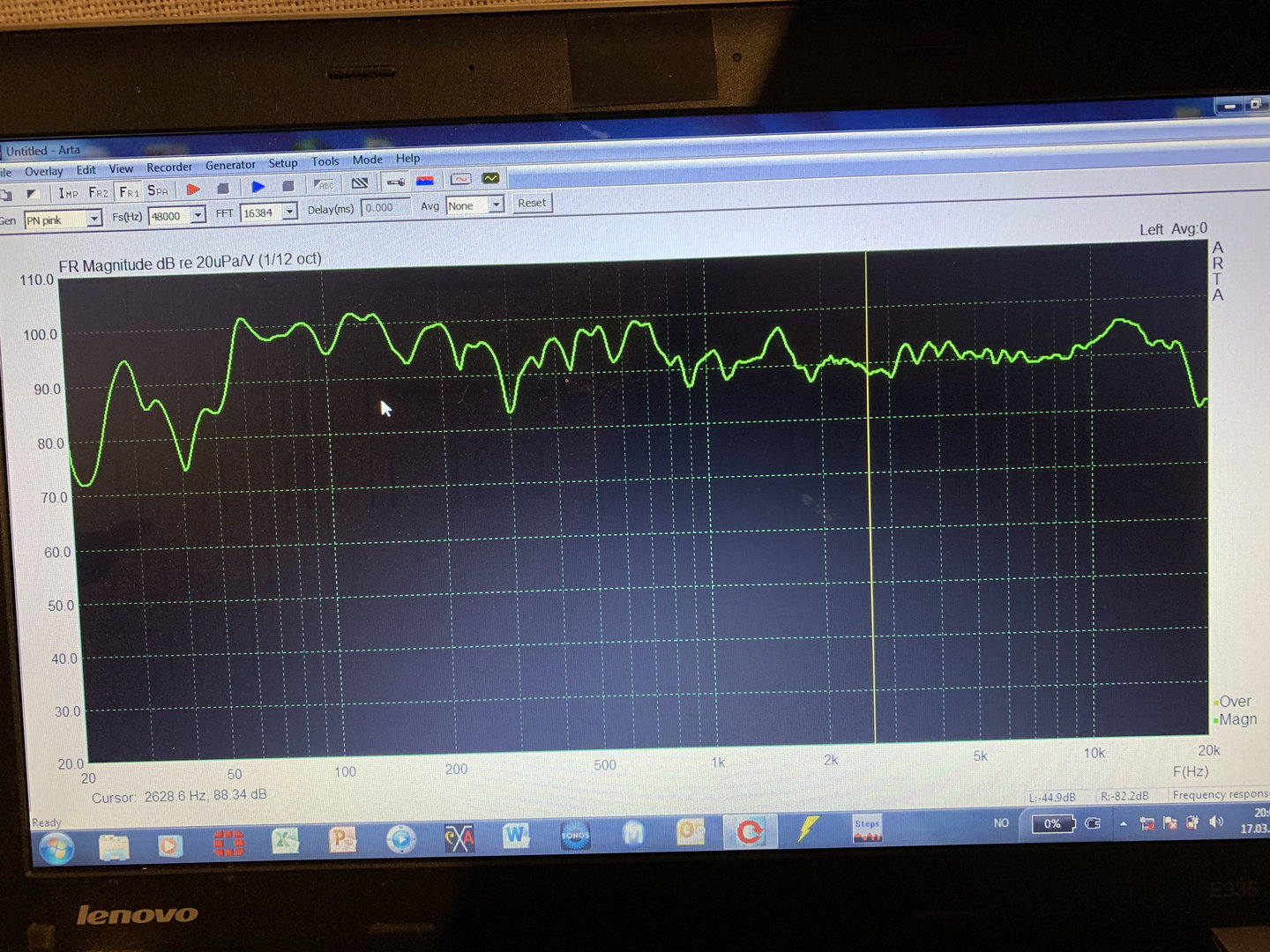

    Ved å måle litt lenger unna og lavere i retning høyeste midbass så ser set slik ut.

    Cbarth, er bassfilteret ditt mer tungdrevent enn det originale?



    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.020
    Antall liker
    5.133
    Torget vurderinger
    9

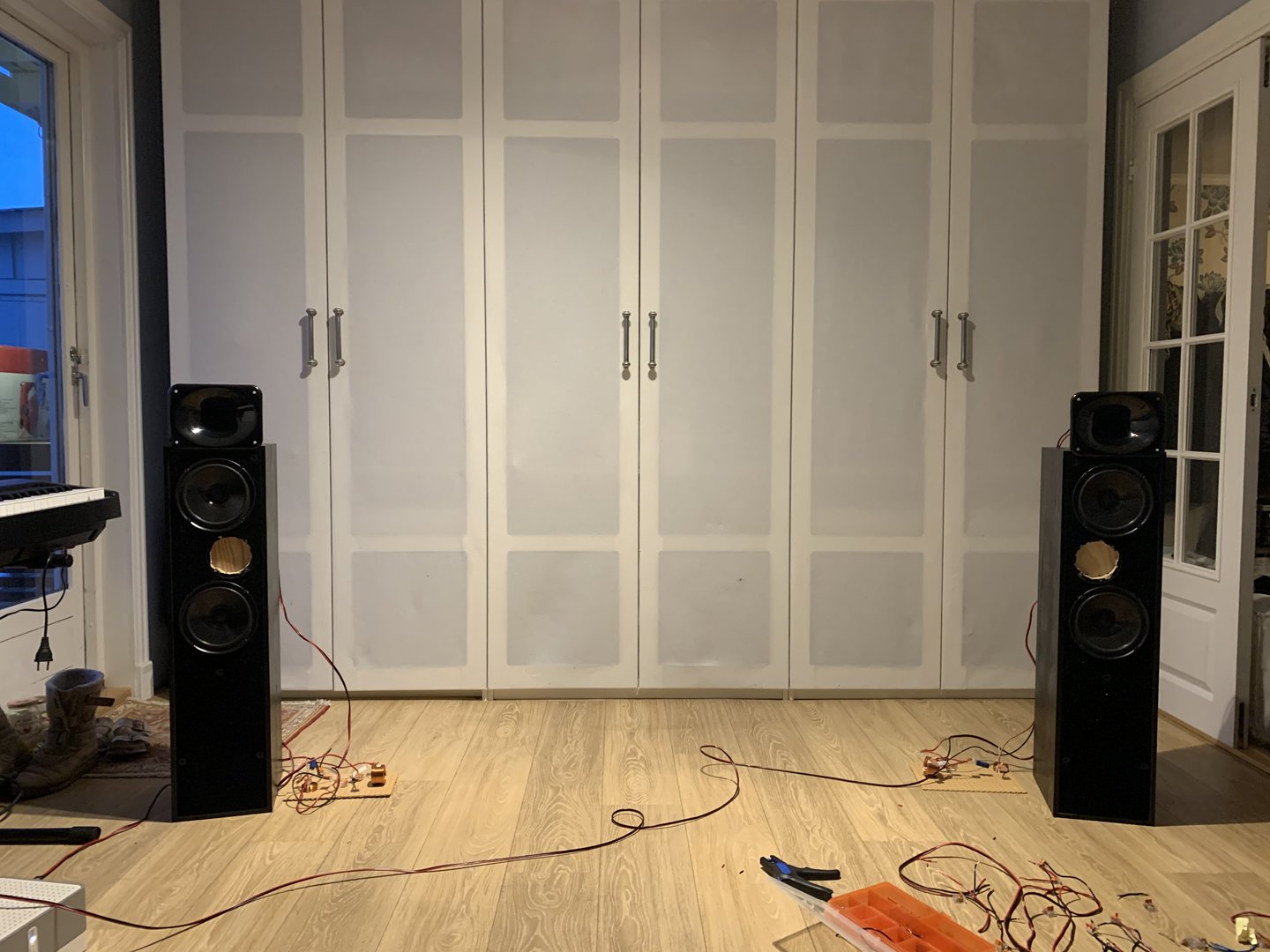

    Oj oj. Sitter som en kule. Bassen ble veeeeldig god også. Testa fasesjekken og den var ganske brukbar men ikke 100%. Anyway. Knallbra.

    Nå skal det lages nye frontbafler og horna integreres i kassa. TWW.

    Skal ta en test med reversert polaritet også.



    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.020
    Antall liker
    5.133
    Torget vurderinger
    9
    Trolig litt bedre med reversert polaritet. Skal måle litt . Fruen sa det var veldig bra og at kompisen var heldig.


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.020
    Antall liker
    5.133
    Torget vurderinger
    9

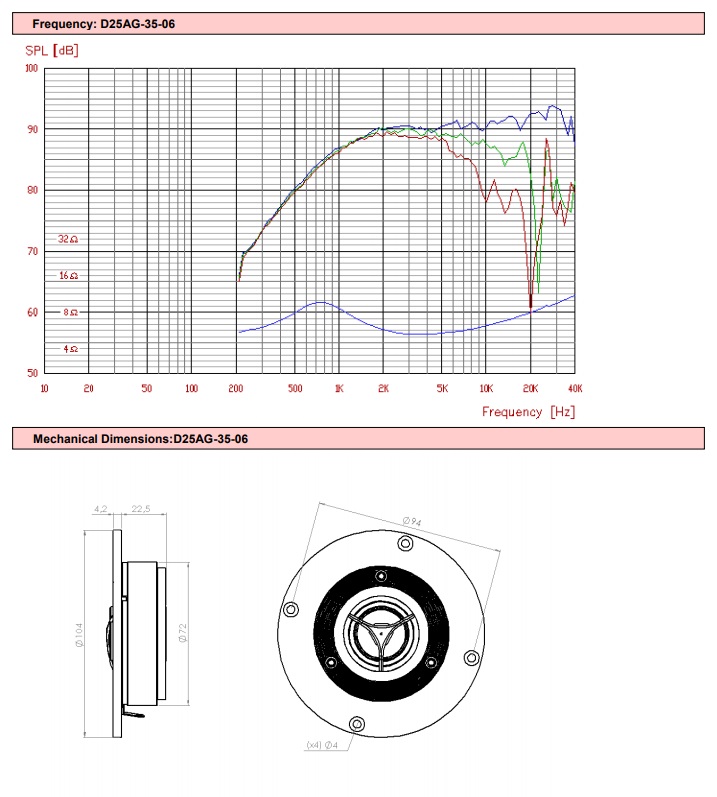

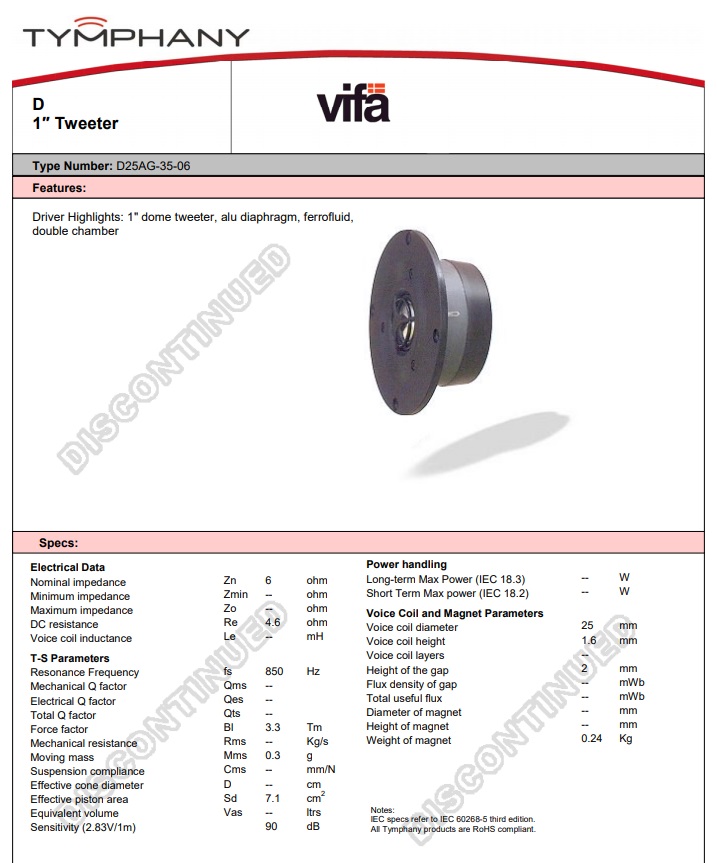

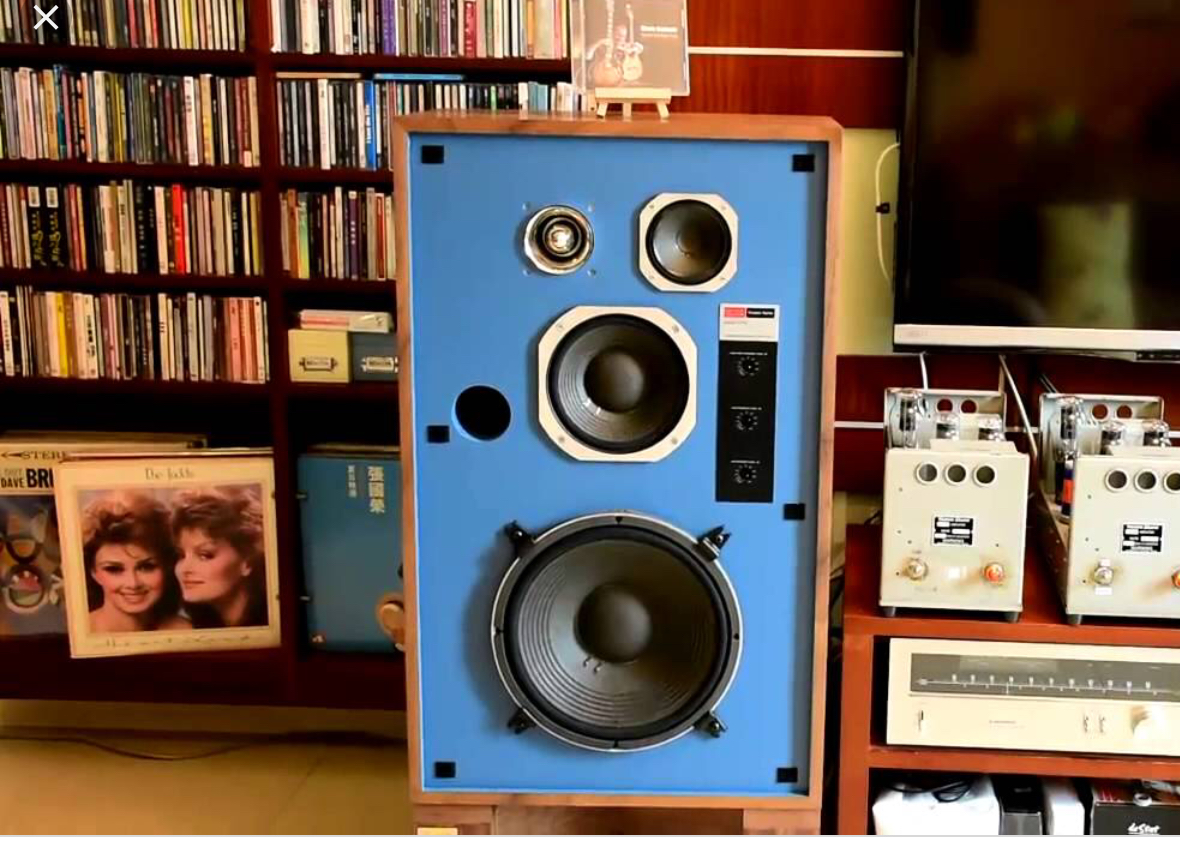

    Tilbake til Rema 1000 Harbethene med Vifa 8 tommern.

    Fikk tak i et par sånne. Hvordan vil disse funke ift ScanSpeak ringradiatoren som er litt soft men luftig?

    Ser jo at Harbeth bruker aluminium?

    Jeg skal bruke T-Amp og de faller litt i toppen pga utgangsimpedansen.
