OK Open Baffle & Horn & Kasse & Kaffeslaberas

[oks81]

Se der ko den ja!
Bra! Den er sikkert fin å bruke på kompdriver og mindre diskanter!

På basser/mellomtoner kan en nok bruke 9v batteri, koble til og se om driver slår ut eller inn!

Takk for tips Distinctive!

Tror ikke du skal holde klemmene på for lenge!

Bare til blårøyken står

Med testeren din på eksotiske kompdrivere evt små fine diskanter ville jeg brukt en kondis for filtrere lave frekvenser.



[oks81]

Tror jeg har forståelse for begrepet "Horn Growl"



[oks81]

KASSE:

Kjapt og gale med penn og papir....
Kan noe slikt funke eller blir det bare tull med så dyp kasse i forhold til bredde?

315liter ble det etter litt regning



[Distinctive]

Se der ko den ja!
Bra! Den er sikkert fin å bruke på kompdriver og mindre diskanter!

På basser/mellomtoner kan en nok bruke 9v batteri, koble til og se om driver slår ut eller inn!

Takk for tips Distinctive!

Tror ikke du skal holde klemmene på for lenge!

Bare til blårøyken står

Med testeren din på eksotiske kompdrivere evt små fine diskanter ville jeg brukt en kondis for filtrere lave frekvenser.

Dette skal ikke være noe problem da de korte kneppene ikke klarer å lage nok varme i spolen.
Jeg har også sjekket ut en bånddiskant, men den var litt verre å finne ut av.



[oks81]

Se der ko den ja!
Bra! Den er sikkert fin å bruke på kompdriver og mindre diskanter!

På basser/mellomtoner kan en nok bruke 9v batteri, koble til og se om driver slår ut eller inn!

Takk for tips Distinctive!

Tror ikke du skal holde klemmene på for lenge!

Bare til blårøyken står

Med testeren din på eksotiske kompdrivere evt små fine diskanter ville jeg brukt en kondis for filtrere lave frekvenser.

Dette skal ikke være noe problem da de korte kneppene ikke klarer å lage nok varme i spolen.
Jeg har også sjekket ut en bånddiskant, men den var litt verre å finne ut av.

Ok. Ja sikkert ikke like enkelt når driver ikke klarer gjengi de lavere frekvensene i kneppet.



[Distinctive]

Bare til blårøyken står

Med testeren din på eksotiske kompdrivere evt små fine diskanter ville jeg brukt en kondis for filtrere lave frekvenser.

Dette skal ikke være noe problem da de korte kneppene ikke klarer å lage nok varme i spolen.
Jeg har også sjekket ut en bånddiskant, men den var litt verre å finne ut av.

Ok. Ja sikkert ikke like enkelt når driver ikke klarer gjengi de lavere frekvensene i kneppet.

Problemet med bånddiskant er også at lav SPL ikke registreres av måleren. Når jeg holdt den helt inn til båndet så fikk jeg et tvetydig resultat, da målinger fra BX indikerte at polariteten allikevel kunne være i motfase med Esoteric diskanten i mine Extrema. Hele opplegget var egentlig tvilsomt da 1ste ordens kondis, parallellkoblet i sine-cap kretsen, egentlig sparket bein under selve poenget med en kondensatorløs krets (ref. sf patent).



[oks81]

Etter måling i REW så fikk jeg konstatert at fase er riktig slik jeg monterte nye membranene.
Men greit å vite om polaritetstesteren. Viste ikke at det fantes en slik



[oks81]

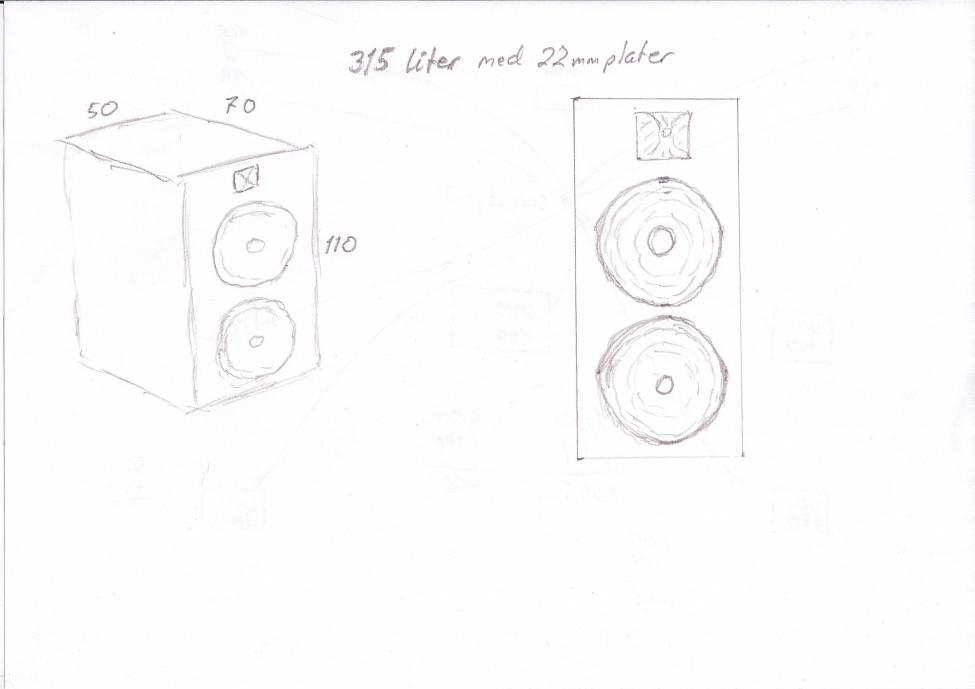

KASSE:

Kjapt og gale med penn og papir....
Kan noe slikt funke eller blir det bare tull med så dyp kasse i forhold til bredde?

Vis vedlegget 416355

315liter ble det etter litt regning

Følger med i denne tråden:
http://www.hifisentralen.no/forumet...-kan-ett-kabinett-tukles-med.html#post2416600

Endring på frontbaffel har altså direkte virkning på frekvensrespons og spredning slik jeg skjønner det?
Da er det altså lurt å ha samme størrelse på frontbaffel som jeg har?
Noen andre synspunkter er velkommen!



[Nikko03]

Endring av baffelbredde vil ha litt betydning for hvordan du konstruerer delefilteret ditt.
mh-audio.nl - Home Her finner du litt info og en baffelstep kalkulator.



[Dåbbel J]

Bredere baffel

Og mer volum
Ikke vær kjip på materialene



[oks81]

Knallbra Nikko & JJ! Takker!
Nikko får twist og JJ får en Windir låt!

Kasse størst mulig! Ser kun et problem med det....vekt..

Hva om jeg bygger fire kasser, en kasse til hver driver? Da blir det kanskje mer håndterlig?
Har det noe å si angående volum som driverne ser?

Mvh
oks



[oks81]

Simulerer litt i WinISD.
2stk 2226 i 315 liter kasse gir samme kurve som 1stk 2226 i 157,5 liter kasse.
Tenker da at å bygge 4 kasser kan vere en fin løsning.



[Dåbbel J]

IMO en av dem mest sexy 2360/komboer jeg har sett på nett.

Og det gir vel dem svarene du er ute etter i en smekk



[oks81]

Se der ja!
Hadde helt glemt det bildet, mener Hornlyd slengte det inn i tråden for noen titalls sider siden.

Knalltøft!! Det ser virkelig ut som to kasser, og en egen til diskanten.

Fordel med en kasse pr driver må vel være at det blir vesentlig stivere!

Nå begynner i det minste planene å ta en form!



[oks81]

Og totalt volum på de hvite kassene der er sikkert 500liter, om ikke mer. De er gigantiske!



[Dåbbel J]

Men dem blir jo så nette i hvitt ............



[Dåbbel J]

Digitalis amp`s innbygd i kabinetter på baksiden, så trenger du kun kilde og DSP fremme. Eller gjemt bort omtrent.



[oks81]

Hehe! ja nesten helt vekke der de gjemmer seg bak planten..
Jeg skal faktisk innrømme at jeg liker de best i sort, men det er no en smakssak.



[oks81]

Ja, kanskje en brokobla analvju modul i hver kasse? Kunne funket det! Men da løper penga fort..



[Dåbbel J]

Skal ikke si at det ene er bedre enn det andre... men (vet veldig godt at økonomi er en stor faktor) hva får du igjen for dem penga ?
Brukervenlighet og diskresjon.... funksjonalitet, fleksibilitet. SIMPLISITY.

Digitalis done right er en no brainer.

Btw så burde det faktisk holde med en 1000 modul til 2 stk 2226.

1 0100 til 2360/driver og en til tweeterløsning



[Nikko03]

To kasser slår i grunn bare positivt ut. Stivere konstruksjon er jo en god ting



[ufo]

er det snakk om 2226h, elementer med egenresonans på 40hz og Vas på 175liter? kasse på flere hundre liter blir da helt bortkastet.. kan likegodt bruke litt EQ i små kasser, noe "god" dypbass får man da uansett ikke.



[Nikko03]

Poenget er ikke å få elementet til å spille dypere enn det er beregnet for.
Men snarere å la det jobbe fritt i det området det skal jobbe i.
Så lenge det finnes plass til det. Vil jeg alltid foretrekke tilstrekkelig stor kasse fremfor eq.
Men for all del. Det er mange veier til mål.



[ufo]

max SPL går jo som regel ned når man øker volum, det har man utnyttet i PA verden since forever. EQ eller volum? ingen gratis slaglengde.



[Dåbbel J]

Mine kasser til doble 2226 var med yttermålene CA 100x75x45, og det passet ihvertfall min TARGET veldig godt.
OG det var MER enn nok med både SPL og headroom....

Neppe perfekt, men det spillte godt på alle typer musikk.



[oks81]

JJ:
Ja, jeg er ikke fremmed for å se digitalis veien. Anaview kan jeg evt også montere senere i kabinett.
Kunne godt tenkt meg å høre disse modulene før jeg går den veien

Nikko:
To kasser er en fin løsning tenker jeg. Jeg skal ikke ta æren for å ha komt på ideen da den har sin opprinnelse fra Hornlyd

ufo:
Ja, det er 2226H det er snakk om. Kjellerdyp bass er ikke poenget. Klarer jeg 35Hz, kanskje tom ned mot 30 er jeg kjempefornøyd.
Dypere er nok bare å glemme.
Målet er å lage noe som ikke resonerer og ikke er avhengig av vesentlig EQ i bunn for å kjempe frem nedre frekvenser.
Slik jeg spiller i dag har jeg ingen heving i bunn, men bittelitt heving rundt 80hz for å flate ut kurve.
Spiller slik det er i dag ned til 40hz før det faller pladask.
Når jeg en gang får ræva i gir og får bygget kasser på en eller annen måte (får håpe det blir innen ti år....) så kommer jeg i hvertfall til å bygge de større enn de som er i dag.

Dagens kasser er på 225liter forresten, og er noen resonante jævler...
De heter 4648A.
https://www.jblpro.com/ProductAttachments/4648a.pdf



[oks81]

Ja..skreiv litt mens dere andre kom med innlegg.
Setter utrolig stor pris på hjelpen!!

Om jeg beholder minimum frontbaffel størrelse som er i dag, plusser på litt i høyde og dybde tror jeg ikke noe går galt.


Skal vi se, neste jeg lurer på er BR porter....
De som står i dag er 13,5cm i diameter og 11,5cm dype.
På nye kasser vil jeg montere porter bak.
Hva dimensjon og lengde vil passe? Det nytter nok ikke med sugerør...



[Nikko03]

max SPL går jo som regel ned når man øker volum, det har man utnyttet i PA verden since forever. EQ eller volum? ingen gratis slaglengde.

Neida gratis slaglengde får man ikke. Det er bare det at jeg synes volum fungerer bedre enn eq. Men som jeg har nevnt tidligere. Det er mange veier til mål



[oks81]

"OLE ILMAINEN LOUNAS" som det heter på finsk i følge google...eller no free lunch som det heter på nynorsk..

Ufo har et poeng, setter pris på det, lærte noe der jeg
Likevel tenker jeg JJ og Nikko sin vei med større kasse vil vere mest riktig.
JJ har førstehåndserfaring, og flere også mener større kasse enn det jeg har i dag vil være riktig for 2226H.

Velvel, nok om det, har oppskriften nå, er opp til meg selv

Bassrefleks porter:
Leker litt med WinISD igjen. Finner ut at 1stk 6" eller 2stk 4" er mest riktig, da pr kasse om jeg bygger 4stk.
Portlengde avhengig av størrelse på kasse. Kanskje kjøpe lange nok, så kan kappe av om de blir for lange.



[oks81]

Så vil jeg ønske alle sammen en bæltrivelig jul!!!!!

2016 har vert en berikelse og et utrolig lærerikt år for meg!
Jeg ønsker å takke alle sammen som har bidratt!
Å drive med DIY er morro, og diy er udiskutabelt der det er mest godprat blandt folket her inne.
En finner i fellesskap frem til de beste løsningene.
Slikt sammarbeid er utrolig kjekt, og en blir kjent med trivelige folk!

I året som har gått har jeg vert gjennom:
Bygging og tweaking av sikkert verdens enkleste og minst effektive klasse A forsterker.
Choke input PSU.
Jamo OB tårn, knallmorro, hadde jeg ikke kjøpt JBL hadde dette blitt bedre med mer DSP og målearbeid.
DSP tweaking og måling med REW. Dette hadde mer for seg enn hva jeg hadde trodd.
Preamp som buffer.
Og ikke minst kjennskap til JBL horn og bassrefleks.
Det er vel slik at jeg kan påstå at jeg etterhvert kan snakke noe gebrokkent JBL språket
Til nå mitt dyreste hifi år, men som sagt det mest lærerike og artigste år!

Så må dere andre leske og grabbe inn med feit mat og sukkerholdig gotteri!
Slik mat smører godt i blodårene og hindrer innfarkt har jeg hørt...


Så nok en gang tusen takk, og storkos dere i julen!!

Ikke spill sølvguttene så høyt at dere blir taua inn av snuten!!



[Nikko03]

God jul til deg og dine oks81



[El-retur]

God jul



[Distinctive]

Poenget er ikke å få elementet til å spille dypere enn det er beregnet for.
Men snarere å la det jobbe fritt i det området det skal jobbe i.
Så lenge det finnes plass til det. Vil jeg alltid foretrekke tilstrekkelig stor kasse fremfor eq.
Men for all del. Det er mange veier til mål.

Med en liten kommentar; Jeg er ikke tilhenger av steile filtre. Dette er jo en utfordring for passive systemer og ikke minst matching mot feks. subber og suck-out problematikk.



[roadrune]

"OLE ILMAINEN LOUNAS" som det heter på finsk i følge google...eller no free lunch som det heter på nynorsk..

Ufo har et poeng, setter pris på det, lærte noe der jeg
Likevel tenker jeg JJ og Nikko sin vei med større kasse vil vere mest riktig.
JJ har førstehåndserfaring, og flere også mener større kasse enn det jeg har i dag vil være riktig for 2226H.

Velvel, nok om det, har oppskriften nå, er opp til meg selv

Bassrefleks porter:
Leker litt med WinISD igjen. Finner ut at 1stk 6" eller 2stk 4" er mest riktig, da pr kasse om jeg bygger 4stk.
Portlengde avhengig av størrelse på kasse. Kanskje kjøpe lange nok, så kan kappe av om de blir for lange.

Hva med slotport? Da bygger du jo selv nøyaktig det du vil ha og trenger. Billig og enkelt



[Vidar Øierås]

Juletreet er pynta, ikke like kjapp som Nikko, men da er det gjort.
Jeg var ikke så store bidragsyteren til seansen skal jeg ærlig innrømme, men de andre har har stor glede av dette og jeg kan da holde meg litt i bakgrunnen og spille julemusikk til arbeidet.

Min anbefaling til årets tre var egentlig at det burde se noenlunde ut som dette for at det skulle være en HMS venlig affære:

Vis vedlegget 415756

Jeg ble ganske så kjapt nedstemt av de andre, vanlig juletre skulle opp!

Allerede har geparden forsynt seg av et par glitter remser og noen flagg....
Jaja, fin jul skal det bli lell om treet desverre for dyret ligner på noe som helst skulle vert angrepet med all makt og kraft....

Jeg har også pyntet juletre, som nå står i en dieselpistol-svivel på kontoret på jobben...



[Bergfinn]

God Jul



[oks81]

Takk for gode ord!

Vidar: Du er en kar som pynter slik vi liker det
Håper da både tre og svivel har rette Ex sertifisering...

Ble litt jobbing i jula, men nå skal jeg slappe av med en låt



[oks81]

Årets hifi julepresang.....

Genser med klasse A kjøleribber på armene!!



[JoHoo]

Oks: da har jeg installert sl hos meg. Var overraskende mye fall fra 7-8k i hornet. Nesten 10dB ned ved 10k, dvs betydelig mer enn ren ti membran
Har du en måling av dine uten EQ?

Men de tåler myyye eq uten å låte blæ syntes jeg. Og også delt ved 8k syntes jeg de låter betydelig bedre enn original. Friskere...

Var litt styr med å installere de, og slet på den ene med å justere bort vreng i 1500-2000hz området. Viste seg at det var en flis fra coilen som skrubbet på det ene membranet. Måtte klippes bort og det ble enklere. Kjørte sveip og sinustoner fra rew mens jeg sentrerte og monterte. Godt å se resultatet realtime på skjermen. Den andre målte helt perfekt ved første forsøk.



[oks81]

Halloen!!
Knallbra!

Skal vi se, desverre ingen målinger, det ble litt i farten da jeg montert, og REW målte dårlig men tolket det greit, må være noen innstillinger....
Men likevel har AKKURAT samme fallet som deg fra 7-8k og videre, veldig mye mer fall enn Ti er riktig.
Men Aquas tåler +EQ i toppen og låter da fortsatt mye bedre enn Ti. Jeg kjørte med litt -EQ i toppen på Ti siden det var så resonant og noe spist.

Med SL har en del anerledes kurve enn Ti, og notch flyttet jeg noe opp i frekvens.
Jeg opplever samme med at det låter bedre, renere, smoothere. Friskere er et godt ord.
Men det har også en annen frekvensrespons enn Ti og låter litt lysere, dette er en EQ sak.

Bra du nevner det med flis. Jeg har faktisk en suckout ved 2kHz, er usikker på om det er hornet eller plassering...
Dette må jeg se nermere på, men kan ikke høre at jeg har noen vreng, det låter rent og pent, rengjorde også godt med teip.
Er utrolig lite å justere på egentlig, og jeg kryssteitet alle skruer litt etter litt så membranet skulle sitte jevnest mulig.

Har enda ikke hatt helt tid og ledig stue til å måle så mye, ble mye jobbing i julen, men litt hfs har jeg tid til


Målte du vreng eller noe du hørte?

Her er EQ tallene mine forresten, har enda ikke gått nuts for prøve kjøre mye diskant, så låter enda litt mørkt:
1800Hz -7,5dB 0,5Q
8000Hz 1,5dB 1Q (High Shelf)
