Mini dsp/2-veis horn system.

Diskusjonstråd Se tråd i gallerivisning

  • Pål gundersen

    Hi-Fi freak
    Ble medlem
    30.03.2020
    Innlegg
    1.890
    Antall liker
    2.430
    Sted
    Østfold
    Torget vurderinger
    6
    Hei, har blitt litt nyskjerrig på dsp(mini dsp)til mine 2-veis horn høytalere. Tenkte å sette inn en mini dsp etter NAD preampen min med digital kabling imellom pluss to små forsterkere til horna. Har to monoblokker som kan ta seg av bassene. Hva må evnt gjøres med drivere/gml passive delefiltere? Må det legges inn noen slags kondensator ett sted i tillegg til dsp? Har lite peiling på dette så enkle og ‘’inn med teskje svar’’ er fint. 😊


    Bergfinn

    Hi-Fi freak
    Ble medlem
    22.07.2013
    Innlegg
    8.956
    Antall liker
    12.793
    Sted
    Oslo
    Torget vurderinger
    6
    Signalkabel fra miniDSP "out" -> til amper "inn".
    Klipp av ledninger til delefilter. Koble høyttaler-ledninger fra ampene rett på driverne.
    Du må ha en kondensator på diskant driveren for beskyttelse.
    Hvilken verdi den skal ha, avhenger av delefrekvens.

    Jeg gjetter på at en typisk 47qf verdi er det du trenger til deling rundt kilohertzen eller under deromkring.

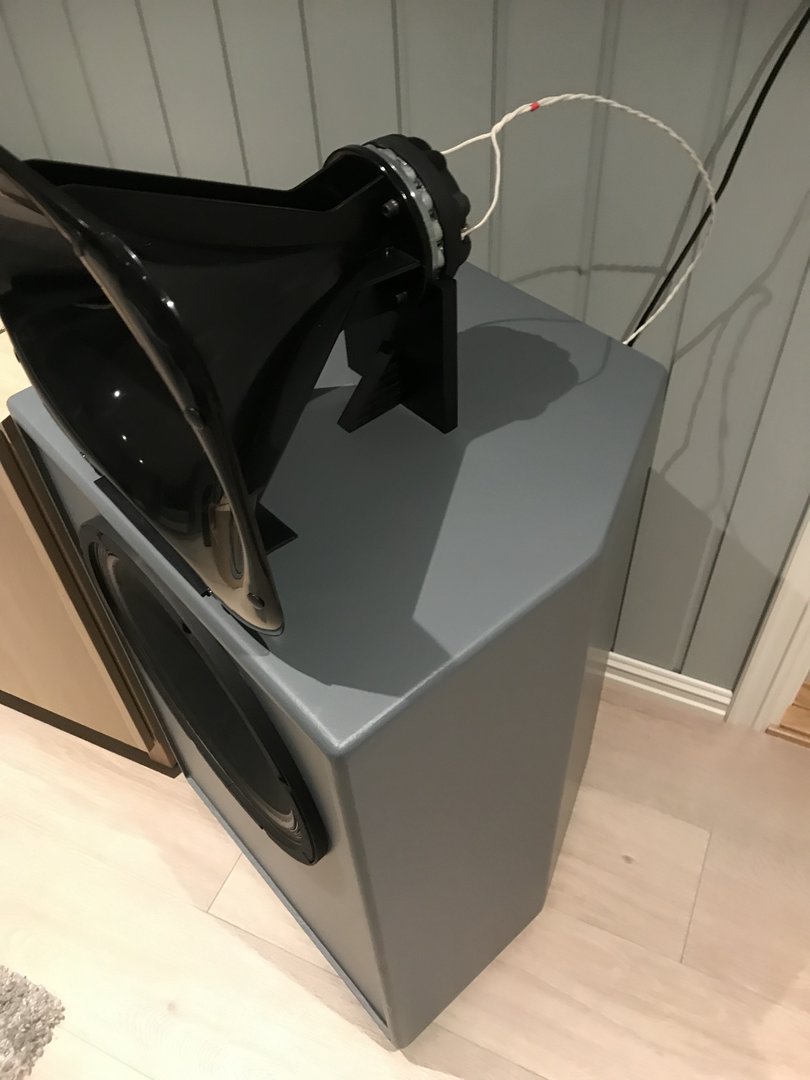

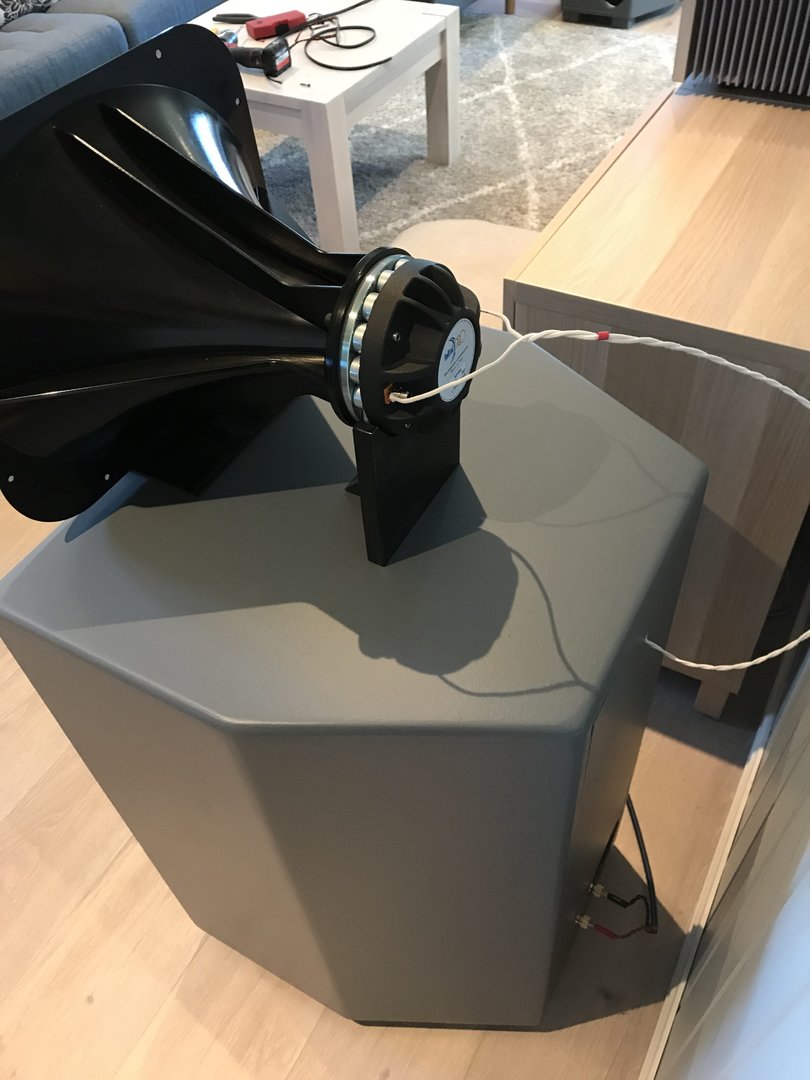

    Hva slags talere er dette da? Har du bilde?


    Pål gundersen

    Hi-Fi freak
    Ble medlem
    30.03.2020
    Innlegg
    1.890
    Antall liker
    2.430
    Sted
    Østfold
    Torget vurderinger
    6
    Signalkabel fra miniDSP "out" -> til amper "inn".
    Klipp av ledninger til delefilter. Koble høyttaler-ledninger fra ampene rett på driverne.
    Du må ha en kondensator på diskant driveren for beskyttelse.
    Hvilken verdi den skal ha, avhenger av delefrekvens.

    Jeg gjetter på at en typisk 47qf verdi er det du trenger til deling rundt kilohertzen eller under deromkring.

    Hva slags talere er dette da? Har du bilde?

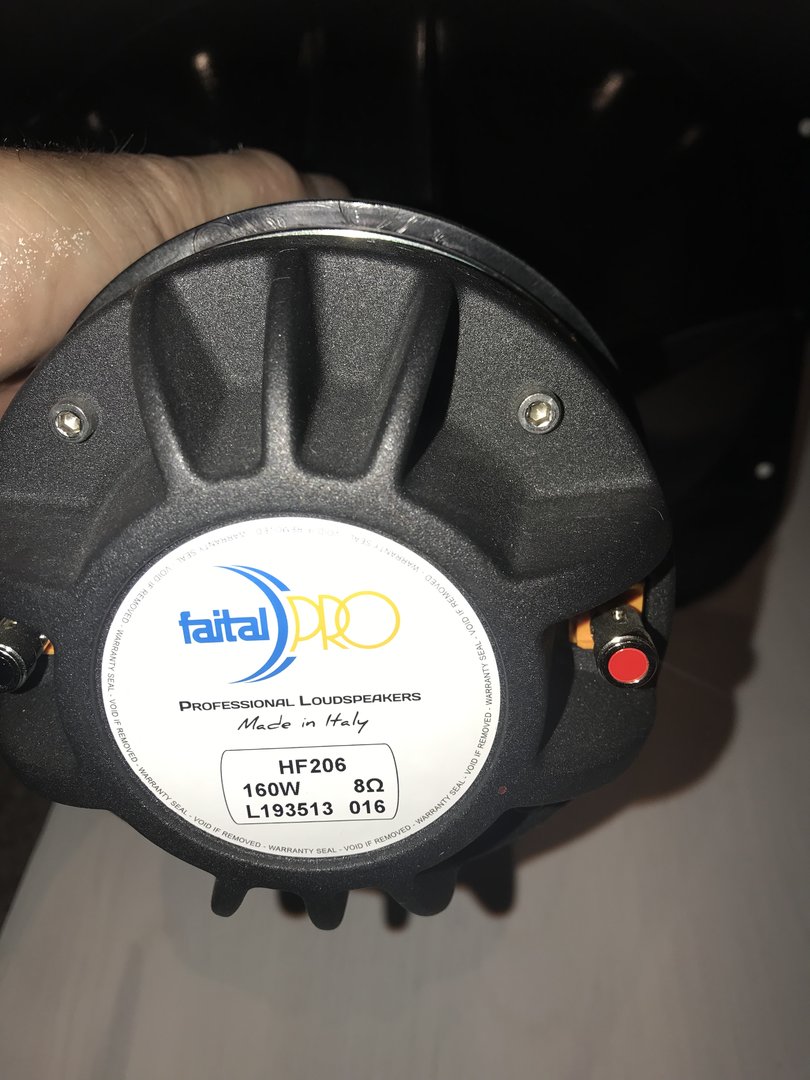

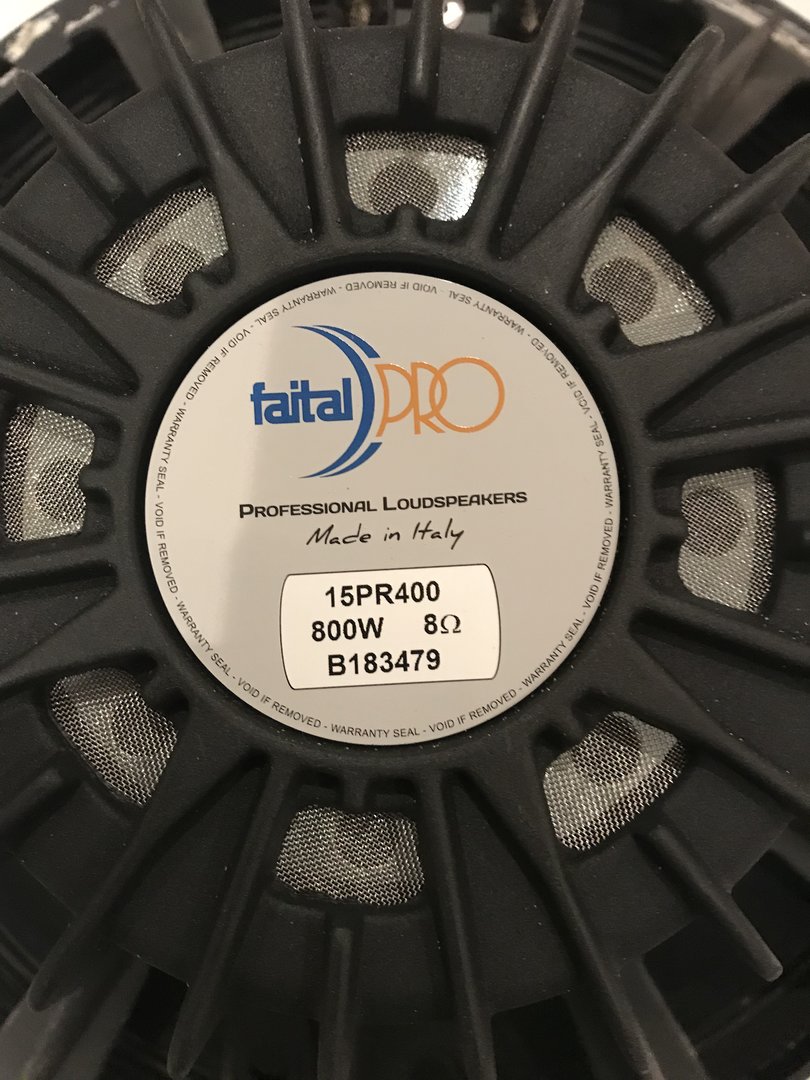

    Vedlegg

    Pål gundersen

    Hi-Fi freak
    Ble medlem
    30.03.2020
    Innlegg
    1.890
    Antall liker
    2.430
    Sted
    Østfold
    Torget vurderinger
    6
    Signalkabel fra miniDSP "out" -> til amper "inn".
    Klipp av ledninger til delefilter. Koble høyttaler-ledninger fra ampene rett på driverne.
    Du må ha en kondensator på diskant driveren for beskyttelse.
    Hvilken verdi den skal ha, avhenger av delefrekvens.

    Jeg gjetter på at en typisk 47qf verdi er det du trenger til deling rundt kilohertzen eller under deromkring.

    Hva slags talere er dette da? Har du bilde?
    Har jo lyst å lære litt om DSP...lang vinter😊


    coolio

    Hi-Fi freak
    Ble medlem
    19.09.2015
    Innlegg
    5.487
    Antall liker
    5.453
    Sted
    Bergen
    Torget vurderinger
    2
    Jeg ville vurdert minidsp SHD som erstatter preampen i sin helhet. De andre minidspene har dårlig støygulv og det blir plagsomt på kompresjonsdrivere uten l-pad.

    Det var stor forskjell på minidsp 2x4hd og Hypex dlcp på rent sus i diskant, så førstnevnte er ikke veldig egnet på kompresjonsdrivere i mine ører.


    Bergfinn

    Hi-Fi freak
    Ble medlem
    22.07.2013
    Innlegg
    8.956
    Antall liker
    12.793
    Sted
    Oslo
    Torget vurderinger
    6
    miniDSP 2*4hd er en ypperlig newbie DSP dings. Lett å lære, lett å bruke, og lett å få god lyd.
    Om hornet tillater det, kan du dele på 900 Hz med H206 driveren.

    Sist redigert:

    Pål gundersen

    Hi-Fi freak
    Ble medlem
    30.03.2020
    Innlegg
    1.890
    Antall liker
    2.430
    Sted
    Østfold
    Torget vurderinger
    6
    miniDSP 2*4hd er en ypperlig newbie DSP dings. Lett å lære, lett å bruke, og lett å få god lyd.
    Om hornet tillater det, kan du dele på 900 Hz med denne H206 driveren.
    Må få tak i forsterker/e. Trenger vel ikke rare greiene til den horn driveren?


    Bergfinn

    Hi-Fi freak
    Ble medlem
    22.07.2013
    Innlegg
    8.956
    Antall liker
    12.793
    Sted
    Oslo
    Torget vurderinger
    6
    @coolio
    Nei, du tar feil.
    Om du bruker en amp med lav gain som er egnet for høyfølsomhets compdrivere , og ikke kødder til med jordsløyfer mellom apparaturene, så er det så og si null støy ved bruk av 2x4HD.
    Jeg har prøvd dette selv i praksis.
    ;)

    Edit, feil setningsoppbygging rettet.

    Sist redigert:

    Pål gundersen

    Hi-Fi freak
    Ble medlem
    30.03.2020
    Innlegg
    1.890
    Antall liker
    2.430
    Sted
    Østfold
    Torget vurderinger
    6
    Jeg ville vurdert minidsp SHD som erstatter preampen i sin helhet. De andre minidspene har dårlig støygulv og det blir plagsomt på kompresjonsdrivere uten l-pad.

    Det var stor forskjell på minidsp 2x4hd og Hypex dlcp på rent sus i diskant, så førstnevnte er ikke veldig egnet på kompresjonsdrivere i mine ører.
    Hva er l-PAD? Snakker vi mye susing eller så vidt det høres?


    SiSt

    Overivrig entusiast
    Ble medlem
    16.01.2021
    Innlegg
    975
    Antall liker
    1.569
    Sted
    Hamar
    Hva er l-PAD? Snakker vi mye susing eller så vidt det høres?
    L-pad er et enkelt filter som tar ned responsen et gitt antall dB. I mitt tilfelle må jeg lage et på ca 12 dB for å dempe ned kompresjonsdriveren til samme verdi som 12". Kalkulatorer på nett, og enkelt å simulere i f.eks Vituixcad.


    Pål gundersen

    Hi-Fi freak
    Ble medlem
    30.03.2020
    Innlegg
    1.890
    Antall liker
    2.430
    Sted
    Østfold
    Torget vurderinger
    6
    @coolio
    Nei, du tar feil.
    Om du bruker en amp som er egnet for høyfølsomhets compdrivere med lav gain, og ikke kødder til med jordsløyfer mellom apparaturene, så er det så og si null støy ved bruk av 2x4HD.
    Jeg har prøvd dette selv i praksis.
    ;)
    Hva er egnet? Denne er jo billig til salgs…


    Bergfinn

    Hi-Fi freak
    Ble medlem
    22.07.2013
    Innlegg
    8.956
    Antall liker
    12.793
    Sted
    Oslo
    Torget vurderinger
    6
    Jeg er usikker på de over nevnte. Har ikke hørt eller testa.

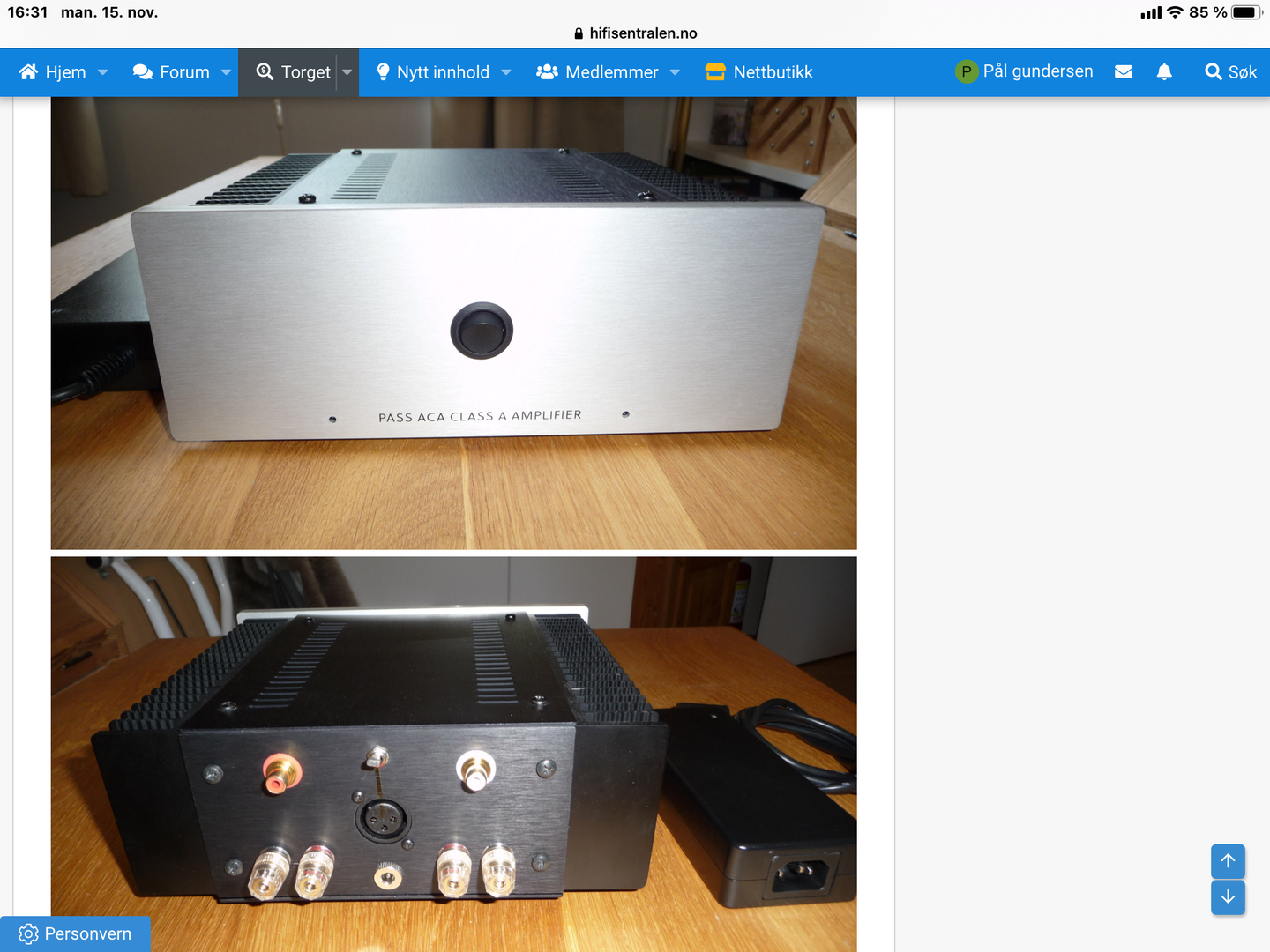

    Jeg har lest at noen sier Pass ACA låter huggorm i mellomtone/diskant.
    Om det stemmer, aner jeg ingenting om. Det må du finne ut av selv.

    Hornlyd selger billige t-amper for tusenlappen. Tror det kan funke veldig bra som en midlertidig løsning...uten sus og støy.
    Jeg har en slik selv, og synes det funker overraskende bra på kompdrivere ifh. pris.

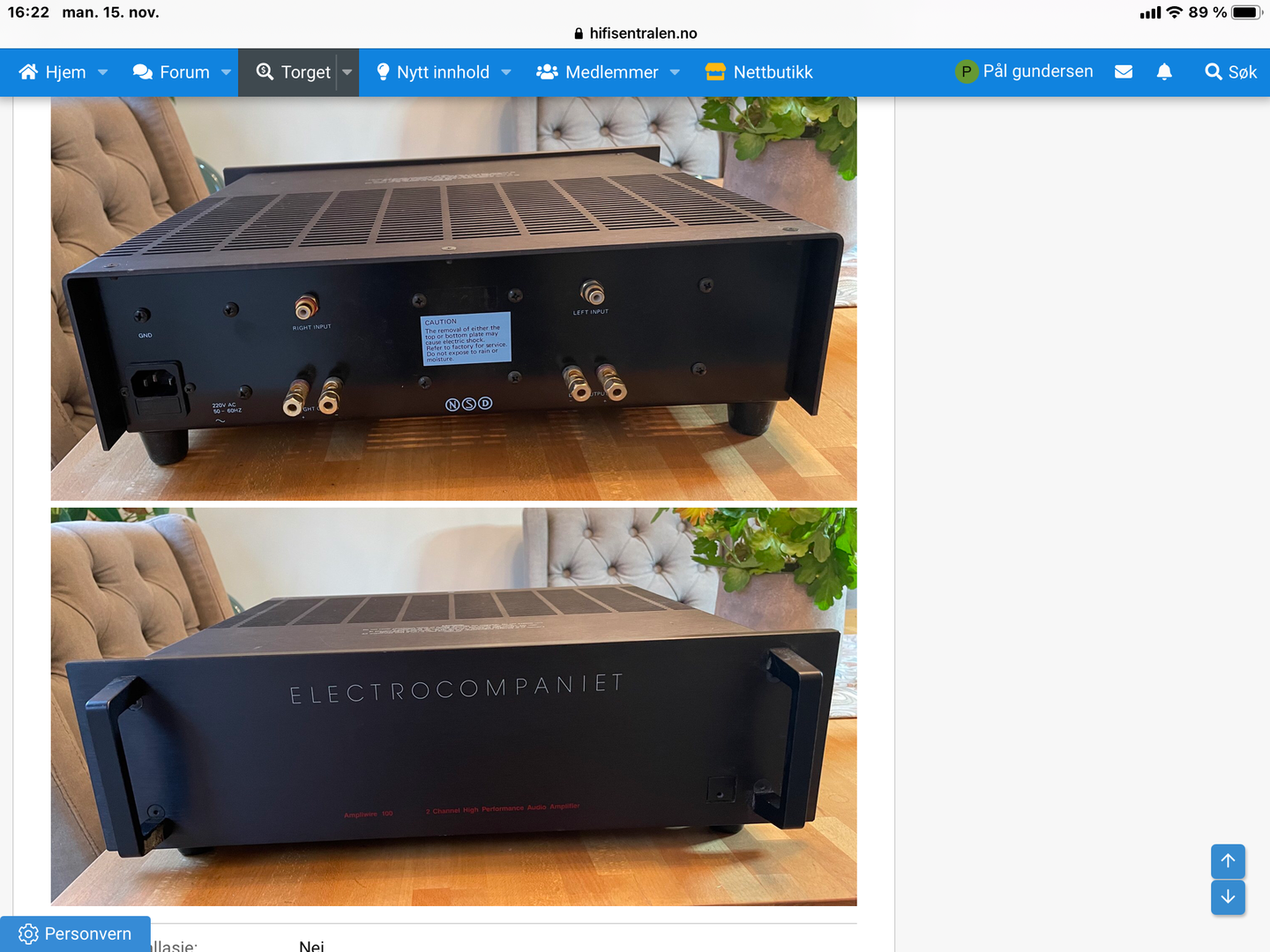

    Jeg tviler på at Electrocompaniet funker på kompdrivere.


    Pål gundersen

    Hi-Fi freak
    Ble medlem
    30.03.2020
    Innlegg
    1.890
    Antall liker
    2.430
    Sted
    Østfold
    Torget vurderinger
    6
    Jeg er usikker på de over nevnte. Har ikke hørt eller testa.
    Jeg har lest at noen sier Pass AKA låter huggorm i mellomtone/diskant.
    Om det stemmer, aner jeg ingenting om. Det må du finne ut av selv.

    Hornlyd selger billige t-amper for tusenlappen. Tror det kan funke veldig bra som en midlertidig løsning...uten sus og støy.
    Jeg har en slik selv, og synes det funker overraskende bra på kompdrivere ifh. pris.
    Får høre med ham. (Han er sikkert opptatt av hytteprosjektet) 😎


    Bergfinn

    Hi-Fi freak
    Ble medlem
    22.07.2013
    Innlegg
    8.956
    Antall liker
    12.793
    Sted
    Oslo
    Torget vurderinger
    6
    Verdens hyggeligste kar, og en drøm å handle med.
    Aldri noe tull. Garantert trygg handel.


    coolio

    Hi-Fi freak
    Ble medlem
    19.09.2015
    Innlegg
    5.487
    Antall liker
    5.453
    Sted
    Bergen
    Torget vurderinger
    2
    @coolio
    Nei, du tar feil.
    Om du bruker en amp som er egnet for høyfølsomhets compdrivere med lav gain, og ikke kødder til med jordsløyfer mellom apparaturene, så er det så og si null støy ved bruk av 2x4HD.
    Jeg har prøvd dette selv i praksis.
    ;)
    Mulig, med hypex nc400 suste det iallefall noe fælt. Husker ikke om det var før eller etter jeg byttet fra 26 dB til 13 dB gain på de.


    Pål gundersen

    Hi-Fi freak
    Ble medlem
    30.03.2020
    Innlegg
    1.890
    Antall liker
    2.430
    Sted
    Østfold
    Torget vurderinger
    6
    Verdens hyggeligste kar, og en drøm å handle med.
    Aldri noe tull. Garantert trygg handel.
    Kjøpt en liten forsterker og kondiser av ham nå. Bestiller resten på Av Shop i morra. Får prøve meg litt til neste uke. Holder på med å lage kabinetter til horna nå. Ferdig kanskje på fredag. Gleder meg til å høre hvordan dette låter etter hvert.


    Bergfinn

    Hi-Fi freak
    Ble medlem
    22.07.2013
    Innlegg
    8.956
    Antall liker
    12.793
    Sted
    Oslo
    Torget vurderinger
    6
    Ikke kjøp miniDSP 2x4hd hos AVshop. De er dyre. 3495,-
    Hos audiogear.no koster den 2895,-


    Pål gundersen

    Hi-Fi freak
    Ble medlem
    30.03.2020
    Innlegg
    1.890
    Antall liker
    2.430
    Sted
    Østfold
    Torget vurderinger
    6
    Tror det er ett fett. Målemikrofonen er billigere på av shop. Må ha det også.


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.730
    Antall liker
    10.453
    Torget vurderinger
    10
    Sjekk her ang Trends som forsterker til horn:



    The Trends was capable of good driver control and while the bass wasn’t as tight as over the Vincent, it wasn’t weak. The midrange was defined, transparent and enjoyable. The treble had no particular harshness or dryness. The bandwidth was wide and not significantly curtailed.



    Sånne småforsterkere er også kjekke å ha når man skal teste ting, feilsøke osv.

    Dere kommer sikkert til å spørre om hvordan det låter med linjær strømforsyning (ringkjernetrafo) eller til og med batteri? Det låter døds-stille og bra uansett :)

    På en vanlig tungdrevne gulvstående låter det knall på vanlig volum, litt slapp bass og når man guffer på vil man høre det vrenger etterhvert.


    Pål gundersen

    Hi-Fi freak
    Ble medlem
    30.03.2020
    Innlegg
    1.890
    Antall liker
    2.430
    Sted
    Østfold
    Torget vurderinger
    6
    Sjekk her ang Trends som forsterker til horn:



    The Trends was capable of good driver control and while the bass wasn’t as tight as over the Vincent, it wasn’t weak. The midrange was defined, transparent and enjoyable. The treble had no particular harshness or dryness. The bandwidth was wide and not significantly curtailed.



    Sånne småforsterkere er også kjekke å ha når man skal teste ting, feilsøke osv.

    Dere kommer sikkert til å spørre om hvordan det låter med linjær strømforsyning (ringkjernetrafo) eller til og med batteri? Det låter døds-stille og bra uansett :)

    På en vanlig tungdrevne gulvstående låter det knall på vanlig volum, litt slapp bass og når man guffer på vil man høre det vrenger etterhvert.
    Blir artig å prøve. Ble overasket over hva den lille tassen presterte på de store gulvhøyttalerne i video snutten du sendte.


    The.Doctor

    Hi-Fi entusiast
    Ble medlem
    28.07.2017
    Innlegg
    198
    Antall liker
    208
    Sted
    Kristiansand
    Jeg kjører MiniDSP 10X10 på store JBL horn/Diskanter.
    Han jeg kjøpte den av hadde så mye støy at han måtte bytte den ut.....

    Hos meg så er den nesten helt stille (helt stille i sofaen, men legger du øret i hornet kan du høre det), så etter min oppfatning så er det viktig å sette rett gain.

    Jeg ville har kjøpt en effektforsterker med gain kontroll, gjør det lettere å sette opp og få bort støy.

    Jeg har valgt en Crown CT-8150 med 8 kanaler, her driver jeg to JBL horn, to JBL diskanter og 2 surroundhøyttalere (de to siste brukte jeg til center men har nå kuttet den ut). Minimalt med støy og veldig god lydkvalitet.


    Pål gundersen

    Hi-Fi freak
    Ble medlem
    30.03.2020
    Innlegg
    1.890
    Antall liker
    2.430
    Sted
    Østfold
    Torget vurderinger
    6

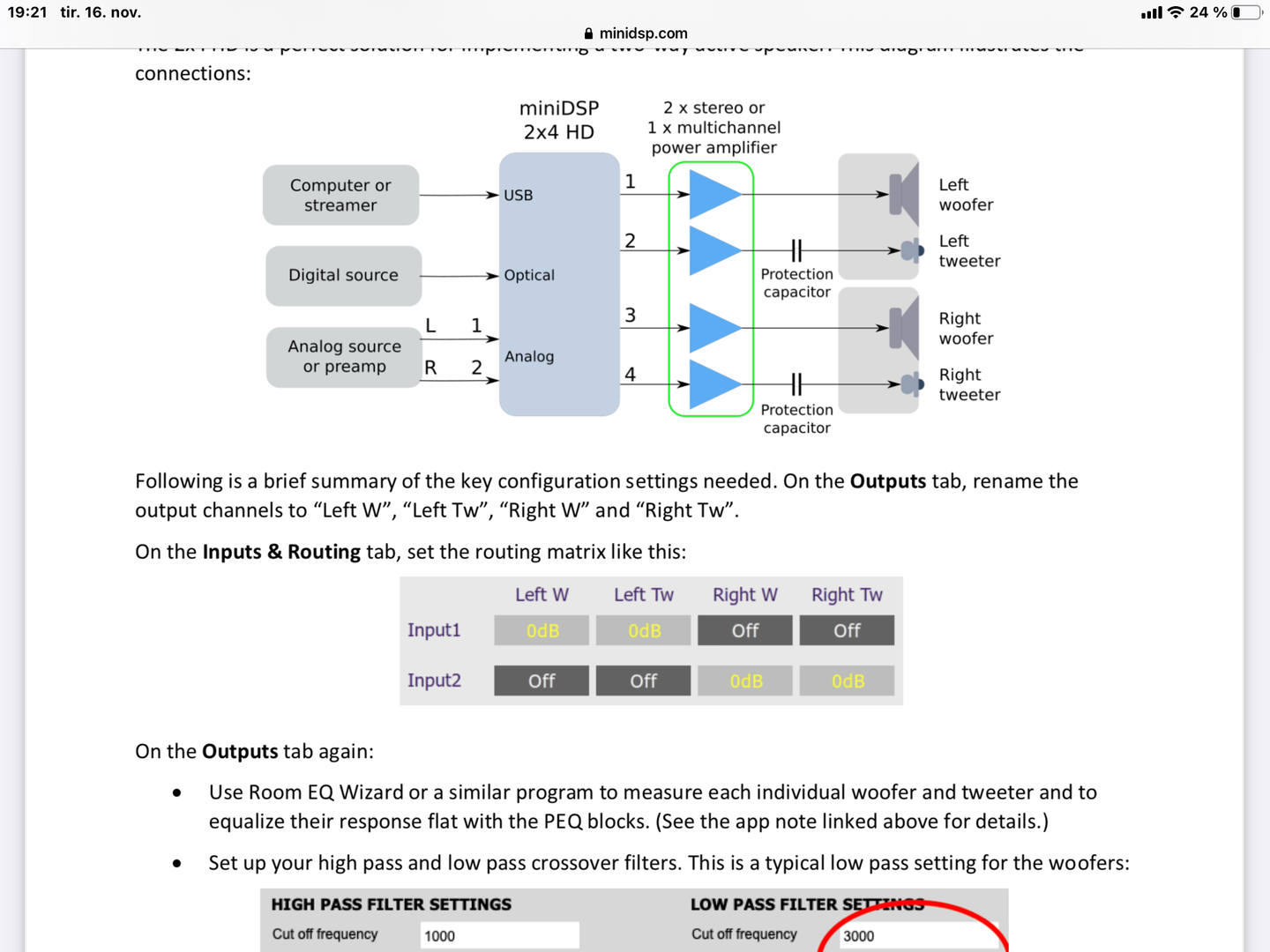

    Lurer på en ting. Tenkte å kople opp slik som på bildet over. Skal jo bruke min nad pre amp. Så spørsmålet er da: vil jeg kunne bruke volum kontrollen på Naden? Skal kjøre analoge kabler inn på mini dsp.


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.730
    Antall liker
    10.453
    Torget vurderinger
    10
    Det er en liten avkrysningsboks oppe til som speiler delefilter innstillingene.

    Dvs

    gå inn på lett W og still inn f eks lowpass 24 dB 800 Hz
    Deretter right W og kryss av for «speiling» det heter noe annet, husker ikke hva

    så gjør du det samme på left Tw, høypass 24 dB 800 Hz
    Osv

    IKKE spill musikk enda

    så trippelsjekker du at det er høypass og lavpass på rett sted

    spill pinknoise meget lavt, hold telefonen med RTA inni hornet og sjekk at det bare er lyd over 800 Hz som kommer ut

    Heretter jobber du med bare en av høyttalerne

    fortsett med pink noise, deretter legger du telefonen i lytteposisjon og justerer nivået på hornet til at det er ganske flatt mellom 600 og 1000 Hz

    Så reverserer du fasen på hornet i softwaren

    så trykker du på delay 1 ms = 34 cm. Sånn at su sånn ca havner på avstand magnet magnet bassmot horn. Det er hornet som skal forsinkes.
    Prøv litt opp ned på delay til du får dypest dipp ved 800 Hz ca.

    snu fasen

    pass på at det er like innstillier på Høyre og venstre

    spill musikk

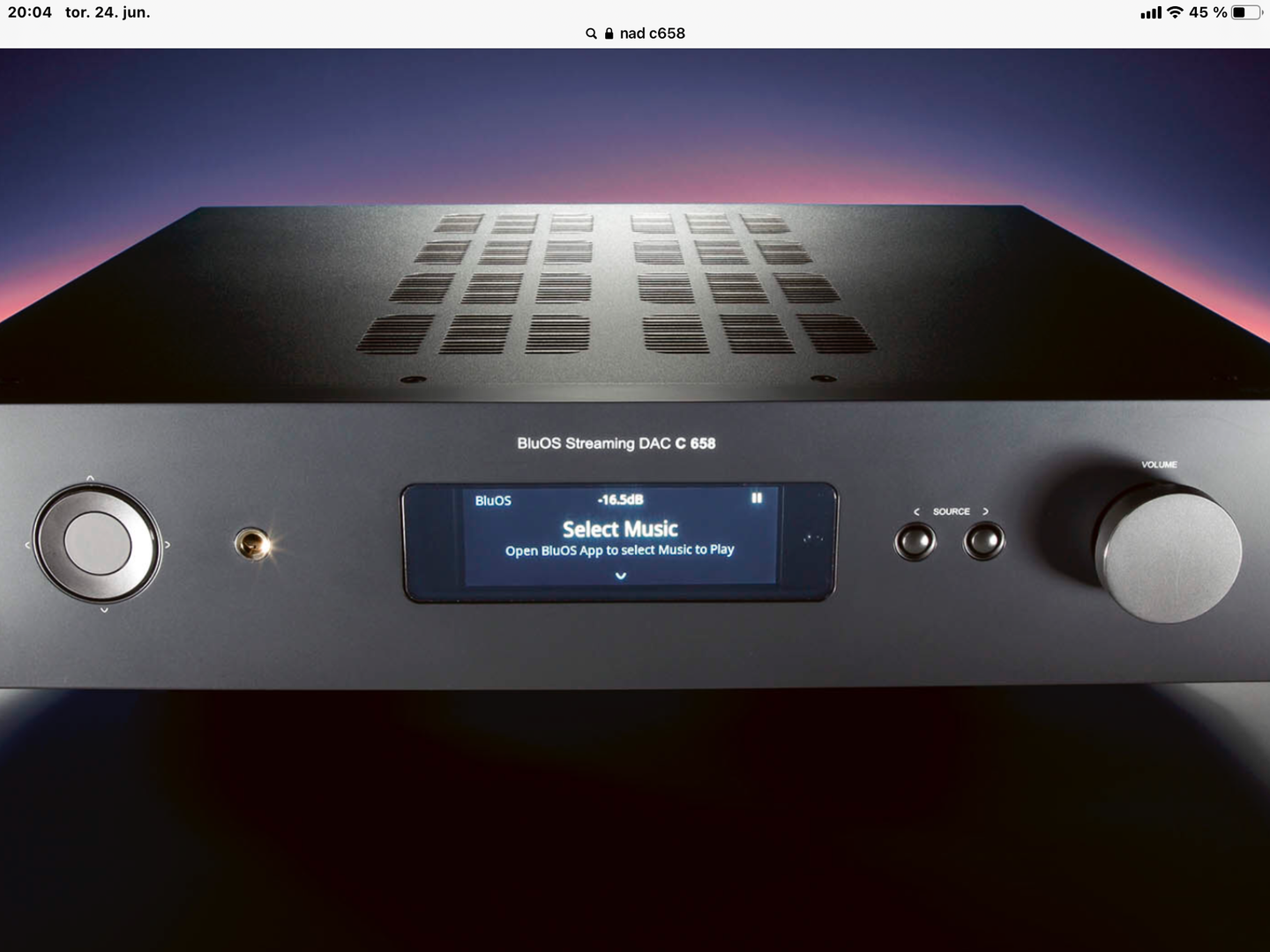

    kjør dirac i nad

    spill musikk


    (har skrevet på liten pad med stavekontroll og pølsefingre)


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.730
    Antall liker
    10.453
    Torget vurderinger
    10
    Når man tidsjusterer drivere så kan man måle impulsrespons med målesoftware spon REW, ARTA osv, det er svært nøyaktig.

    Den manuelle metoden med å snu fasen (pluss og minus) gjør at man får maksimal utfasing av lyden i delefrekvensen. Det forteller at driverne er i maksimal motfase og når man snur pluss og minus tilbake er man i optimal fase.

    En enkel metode med minidsp fordi man kan trykke piltastene i softwaren opp og ned mens man spiller pinknoise og ser på frekvensmålingen på pcn / paden at dippen blir dypest.

    håper det var forståelig?



    Pål gundersen

    Hi-Fi freak
    Ble medlem
    30.03.2020
    Innlegg
    1.890
    Antall liker
    2.430
    Sted
    Østfold
    Torget vurderinger
    6
    Når man tidsjusterer drivere så kan man måle impulsrespons med målesoftware spon REW, ARTA osv, det er svært nøyaktig.

    Den manuelle metoden med å snu fasen (pluss og minus) gjør at man får maksimal utfasing av lyden i delefrekvensen. Det forteller at driverne er i maksimal motfase og når man snur pluss og minus tilbake er man i optimal fase.

    En enkel metode med minidsp fordi man kan trykke piltastene i softwaren opp og ned mens man spiller pinknoise og ser på frekvensmålingen på pcn / paden at dippen blir dypest.

    håper det var forståelig?

    He he😅 Må nok bruke litt tid på det. Fikk jo til dirac greit etter hvert så får nok til dette også med litt hjelp.
