    Hei Johnny
    ps .:husker jeg rett Johnny ? , har ikke du noen av kina shuntene du ikke brukte ? er det ikke fets der ?
    Ja, de har jeg tatt vare på. Skal ta en opptelling ila. helgen. Måler de ut også, når jeg først er i gang.


    HAREPUSEN

    Hi-Fi freak
    Ble medlem
    04.11.2009
    Innlegg
    2.238
    Antall liker
    1.371
    Sted
    telemark
    Torget vurderinger
    2
    Nattens eller dagens høyde punkt var costa vs vettor, Dog fight nesten , men kred til begge for en spennede kamp .T o super utøvere med hver sine personlighheter . )

    Til bake til prosjektet ,,,,
    Det har jo vært kjent for en stund at tilgangen til toshiba fets har vært begrenset .Siste rapport " er at SJ74 ikke finnes noen steder lenger , bedre er det ikke for k170 ,sj103 og k246 : ( Litt trist at det ikke vil være mulig å bygge disse super fet kontruksjonene , med mindre man har tilgang .De mest ihuga vil betale høy pris for evt NOS eller used OS, akkurat som som vi har med radio rør .En liten trøst kan være at Linear systems lager noen av dem i små kvanta .Som Fet fan" tar jeg fra nå av vare på allt som har disse diamantene "

    Vel etter både overbevisning fra både Les og Johnny stacker jeg inn de fets jeg har ,,,, dvs med Idss litt lavere enn det konstruksonen tilsier .

    Jeg tar oppstart i etapper , better be safe than sorry . )
    i tillegg variak og ekstra sikring på 100r på railene "Ingang cascaden ble kontrollert og justert, strøm kontrollert ,her 4mA Jeg har kontroll på enkelt fetsa ,,,, men disse dual fetsa har allikevel relativt stor spredning N og P channel ,

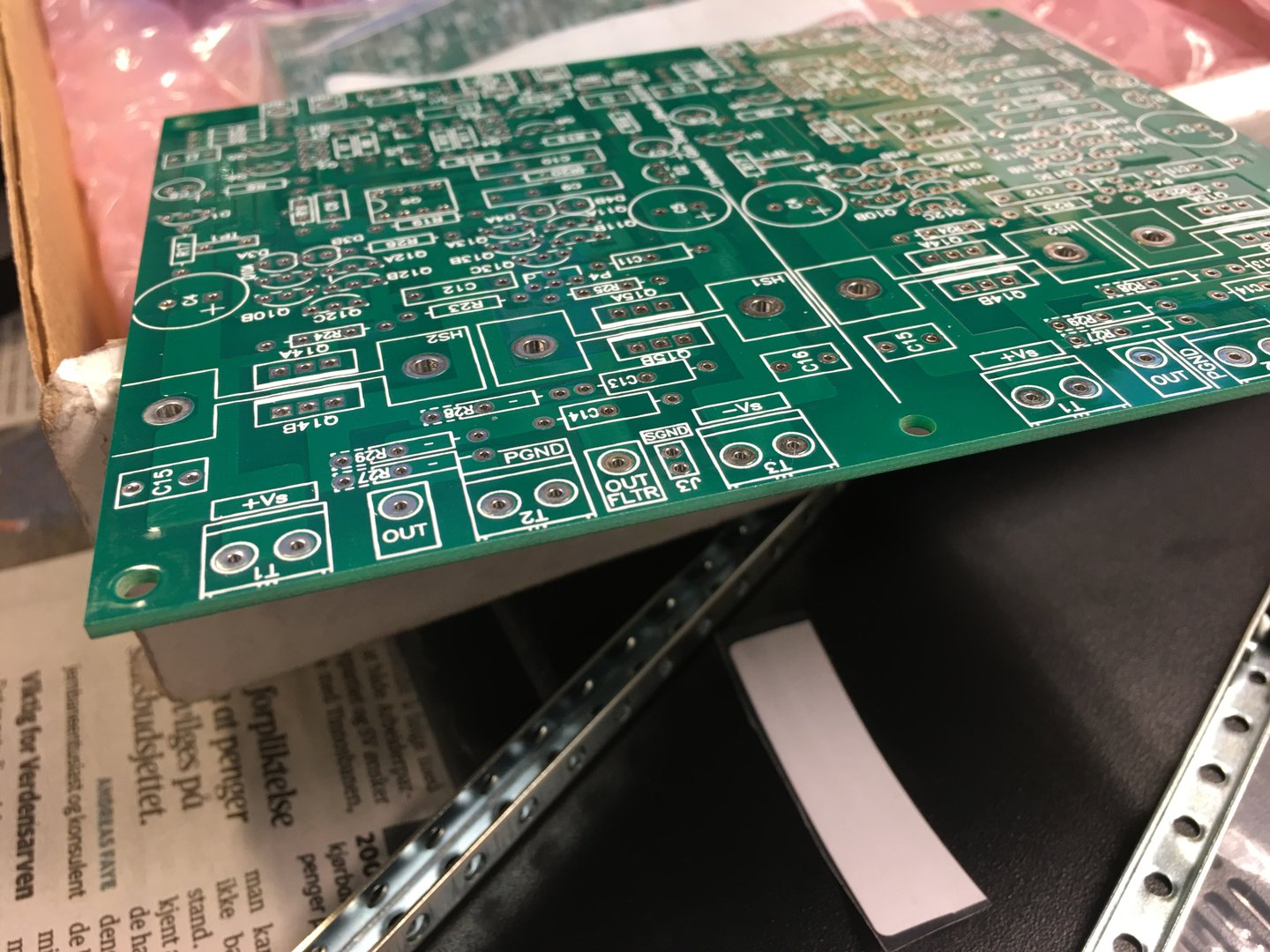

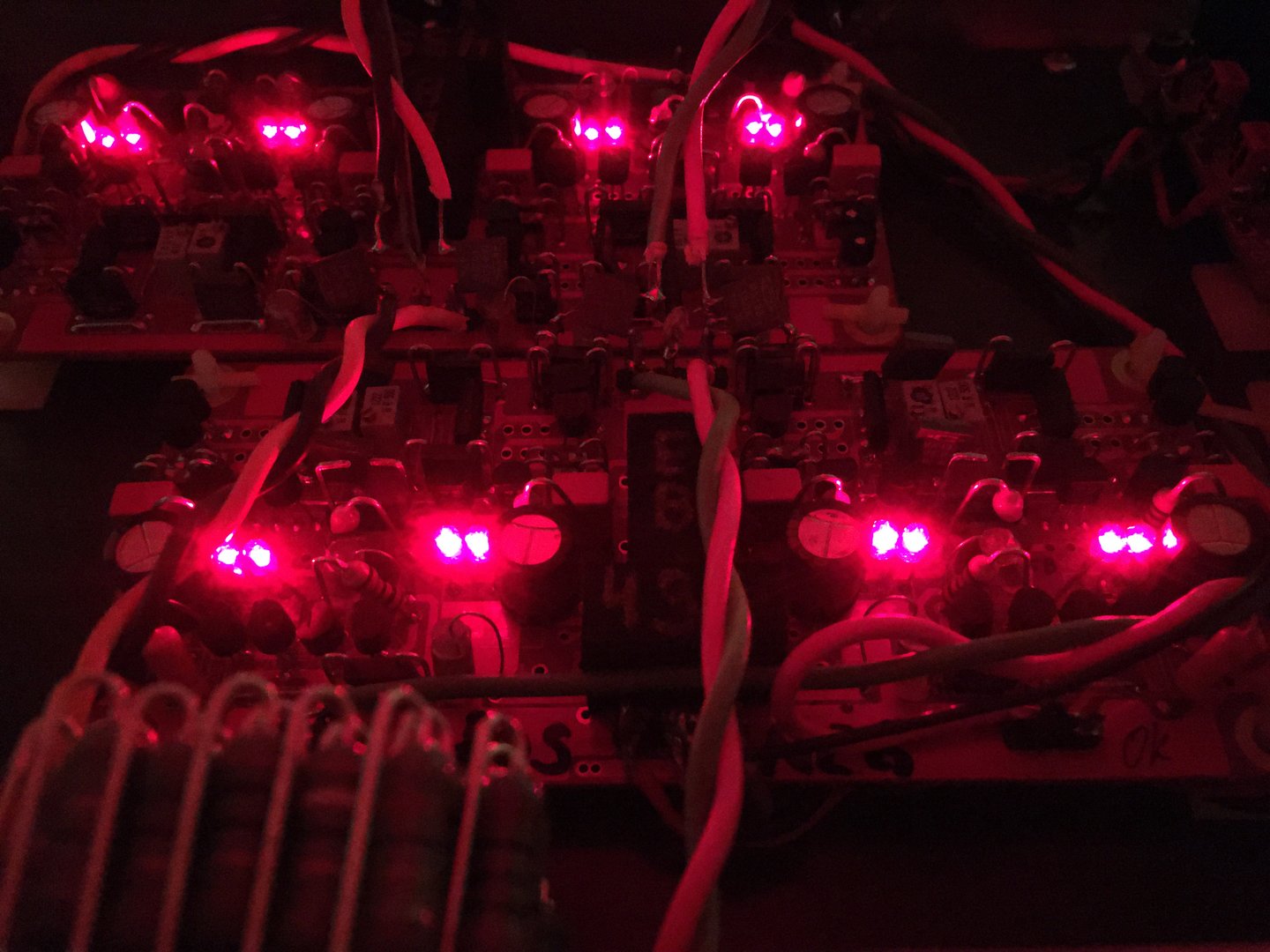

    Siden all ble godkjent bygger jeg på driveren med røde led "Se bilde Det er jo de som er mest støy svake av leds. Til tross for Les uttalelse ,No one want to se red warnings " on the PCB

    Bilde , Sjema er halv delen av ett 100 prosent symmetrisk krets løp, Ernos discrete super opamp . Bare fold ut ett speil bilde fra top til senter linjen og sett inn komplimetær fet
    bilde ,For å sikre med mot statisk eletrisistet er forkant av bord flaten i alu folie og jordet . )for arm anleggs flaten "
    More to come ,,,,,


    Vedlegg

    Sist redigert:

    Ine123

    Hi-Fi freak
    Ble medlem
    20.09.2013
    Innlegg
    2.661
    Antall liker
    3.847
    Sted
    Halden
    Til bake til prosjektet ,,,,
    Det har jo vært kjent for en stund at tilgangen til toshiba fets har vært begrenset .Siste rapport " er at SJ74 ikke finnes noen steder lenger , bedre er det ikke for k170 ,sj103 og k246 :
    Hei :)
    Dette er ikke sant ! K170 og J74 er fortsatt å få kjøpt, men man må BETALE litt for de (noe jeg har prøvd å fortelle deg ) . Selgeren finnes på bukta, og Nelson Pass selv, går god for han. Dette ER ekte Toshiba vare. Har handlet en del av han, men de koster !
    Ang. J103 og K246 :

    Nettopp handlet inn, men fra en annen godkjent selger. This is the real shit ;). Ikke Kina-fakes. Tips: Han selger Borbely konstruksjoner fra sin nettside ;)

    Sist redigert:

    HAREPUSEN

    Hi-Fi freak
    Ble medlem
    04.11.2009
    Innlegg
    2.238
    Antall liker
    1.371
    Sted
    telemark
    Torget vurderinger
    2
    Mulig Johnny , enn så lenge , Om det er fakes " får du se når du skal matche , eller kontrollere dem
    Hva idss range kan du få sk 170 / j74 og 246/j103 ?


    WayAhead

    Æresmedlem
    Ble medlem
    27.12.2017
    Innlegg
    14.637
    Antall liker
    3.437
    Sted
    Sky No Limit....
    Torget vurderinger
    0
    Til orientering; Kinerseren kjøpte opp store mengder japansk produserte originalkomponenter når de japanske produsentene la ned produksjonen. Ser at mye av dette er å få løpt fra Kina Fortsatt.


    Ine123

    Hi-Fi freak
    Ble medlem
    20.09.2013
    Innlegg
    2.661
    Antall liker
    3.847
    Sted
    Halden
    Nesten alt fra Kina når det kommer til fet's er dessverre fakes. Selgeren det er snakk om her, er fra USA. Og som sagt, Nelson Pass går selv god for han.
    Det er bare å sjekke på DiyAudio forumet. Se her
    Blessed by the master himself. Thank you Nelson

    Sist redigert:

    Ine123

    Hi-Fi freak
    Ble medlem
    20.09.2013
    Innlegg
    2.661
    Antall liker
    3.847
    Sted
    Halden
    Mulig Johnny , enn så lenge , Om det er fakes " får du se når du skal matche , eller kontrollere dem
    Hva idss range kan du få sk 170 / j74 og 246/j103 ?
    Hei :)
    Svaret på ang. K170/J74 finner du ved å følge linken jeg la ut til DiyAudio forumet. Noen poster ned ligger en link til selgeren.
    Ang. K246/J103, så tok jeg en test på en virkårlig valgt J103:
    Skjermbilde 2021-10-25 005443.jpg

    Sist redigert:

    HAREPUSEN

    Hi-Fi freak
    Ble medlem
    04.11.2009
    Innlegg
    2.238
    Antall liker
    1.371
    Sted
    telemark
    Torget vurderinger
    2
    iNE SITAT Ang. K246/J103, så tok jeg en test på en virkårlig valgt J103:

    Ser mine k 246 har en spredning på ca 6-8mA og j 103 rundt 6-12mA ,Få av dem 8-10mA som virker ideelt her for å ha en minimum gate source ca 1,5v max 2,3v. Hvilke skal du bruke på inngangen?


    Ine123

    Hi-Fi freak
    Ble medlem
    20.09.2013
    Innlegg
    2.661
    Antall liker
    3.847
    Sted
    Halden
    Hei,
    har ikke gjort noen valg ennå. Ligger langt fram i tid. Et tankekors: Tenk hvor mange originale matcha Toshiba's du kunne kjøpt for summen du brukte på motstander...............o_O


    Aurora

    Æresmedlem
    Ble medlem
    04.06.2004
    Innlegg
    13.271
    Antall liker
    9.332
    Sted
    Ytterst i havgapet...
    Ja, tenk om.... man hadde vært forutseende nok til å kjøpe 74/170 eller 209/389 mens de kosta ei krone/stk - eller litt over en tier for dobbelgutta...


    HAREPUSEN

    Hi-Fi freak
    Ble medlem
    04.11.2009
    Innlegg
    2.238
    Antall liker
    1.371
    Sted
    telemark
    Torget vurderinger
    2
    Ja Johnny , satt å tenkte på det mens jeg kikka på Fet nettsida : ( alldri hørt om han
    Og tenk om jeg hadde vært så forutseende så skulle jeg alldri solgte en eneste allfett borbely : (De var stacket " med bare matchede fets
    Nei skal ikke tenke på det .Får si som min bror ; det er bedre å gamble enn å gomle ,,, jeg kommer nå til å ha over skudd på fet amplfiers om litt

    .Det som jeg er mest spennt på er hva paralell k170/j74 kan gjøre i forhold til hitatchi k216 /j79 som en av de fineste audio mos fet ever .Jeg er spennt ; )


    Ine123

    Hi-Fi freak
    Ble medlem
    20.09.2013
    Innlegg
    2.661
    Antall liker
    3.847
    Sted
    Halden
    Hei Are :)
    Ja, kjøpt er kjøpt og gjort er gjort. Jeg vet iaf. hvor jeg vil bruke pengene (og det er ikke motstander ;)). Fikk for litt siden tak i Two quads of TOS K2013/J313 matched for Vgs at 40mA.
    De er til P.L XP12. Når det gjelder motstander, så er jeg ikke hysterisk ;)

    Sist redigert:

    HAREPUSEN

    Hi-Fi freak
    Ble medlem
    04.11.2009
    Innlegg
    2.238
    Antall liker
    1.371
    Sted
    telemark
    Torget vurderinger
    2
    Ikke røyker jeg lenger , og drikke tåler jeg ikke lenger .Ikke kjøpte jeg nu MC i år heller ,,,, Eneste jeg har brukt unødig og tapt penger på er disse kina D ampene og supplyene .Der har jeg tapt både tid og penger . Så godt som alle de analoge prosjektene mine har gitt meg full uttelling hver gang . )


    HAREPUSEN

    Hi-Fi freak
    Ble medlem
    04.11.2009
    Innlegg
    2.238
    Antall liker
    1.371
    Sted
    telemark
    Torget vurderinger
    2

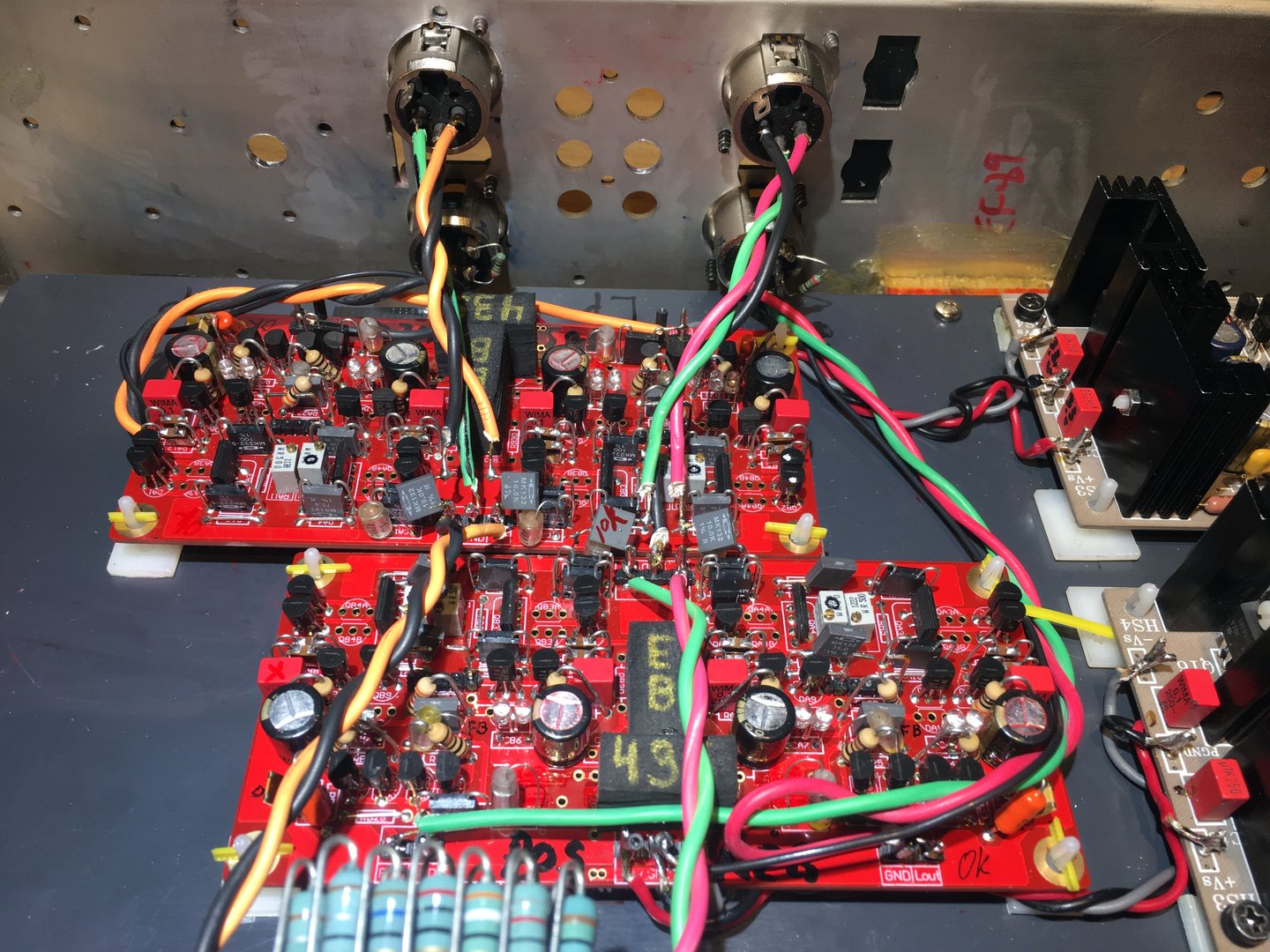

    Ett steg videre , 4 amper ferdi bygget og justert , 64 fets på plass : )
    Siste kanalen viste 0 i offsett før justering , og da tenker jeg ,,,,, der er noe feil ?

    Men strøm trekket sa OK dvs Den var bare null : )) ,,,,,Men , jeg hadde på forhånd gjort alle pots center før montering , og matchede innen 1mA. Bare LAB matchet varmeovn og gate source match blir bedre .Offsett er stabilt og zero" allerede fra 5-7 v up . Gledelig så langt

    Da er det bare å putte inn x5 feed bakkene
    " De kom en mnd før tiden .Thank U to RS components . TRykk på noen knapper , så du tingene der ASAP ,,,,, er de ikke på lager får du beskjed og etter levering all for free"
    Vel Da er det bare å gønne på med attenuator byggestettet "


    Vedlegg

    HAREPUSEN

    Hi-Fi freak
    Ble medlem
    04.11.2009
    Innlegg
    2.238
    Antall liker
    1.371
    Sted
    telemark
    Torget vurderinger
    2
    Kender du lyden af de modstande?
    Ja, jeg bruker dem i kritiske steder som til input , sources der jeg ikke får mk 132 eller FB for mer power . Jeg klarer ikke høre forsjell på MK 132 og mp 930 . Min absolutte fav i targeted kombos med tantal i fet amps . Jeg synes den er transparant og ufarvet selv om den har bass


    Ine123

    Hi-Fi freak
    Ble medlem
    20.09.2013
    Innlegg
    2.661
    Antall liker
    3.847
    Sted
    Halden
    Ikke røyker jeg lenger , og drikke tåler jeg ikke lenger .Ikke kjøpte jeg nu MC i år heller ,,,, Eneste jeg har brukt unødig og tapt penger på er disse kina D ampene og supplyene .Der har jeg tapt både tid og penger . Så godt som alle de analoge prosjektene mine har gitt meg full uttelling hver gang . )
    Hei @HAREPUSEN :)
    Du trenger ikke forsvare dine valg ovenfor meg :). Vi har ulik tilnærming, og det er helt greit. Jeg ville bare påpeke at NOS Toshibas er fortsatt å få tak i, og det er der jeg ville ha brukt mine kronasjer. Du gjør ting etter din overbevisning, og jeg etter min. Ulik tilnærming , bare :). Din pre. blir garantert garantert ikke dårlig med dyre motstander, men jeg velger "standard" motstander og kan leve med det :). Blir spennende å følge deg videre i tråden din!
    Mvh/Johnny

    Sist redigert:

    HAREPUSEN

    Hi-Fi freak
    Ble medlem
    04.11.2009
    Innlegg
    2.238
    Antall liker
    1.371
    Sted
    telemark
    Torget vurderinger
    2
    Hei @HAREPUSEN :)
    Du trenger ikke forsvare dine valg ovenfor meg :). Vi har ulik tilnærming, og det er helt greit. Jeg ville bare påpeke at NOS Toshibas er fortsatt å få tak i, og det er der jeg ville ha brukt mine kronasjer. Du gjør ting etter din overbevisning, og jeg etter min. Ulik tilnærming , bare :). Din pre. blir garantert garantert ikke dårlig med dyre motstander, men jeg velger "standard" motstander og kan leve med det :). Blir spennende å følge deg videre i tråden din!
    Mvh/Johnny
    Takk for det Johnny, jeg har ett mål og jeg følger en plan ,,,, min : ) Jeg er spennt selv selv .


    HAREPUSEN

    Hi-Fi freak
    Ble medlem
    04.11.2009
    Innlegg
    2.238
    Antall liker
    1.371
    Sted
    telemark
    Torget vurderinger
    2
    Som sagt når en plan skal følges ,så må de rette komponentene på plass, for meg altså .Prosjektet skrider videre .En gammel erverdig hulda 9 som har tjeneste gjort her til stor tilfredstillese med sin eminente tuner får nå ett nytt liv.(.Den var og en stund 2veis X over , ferdig stillt , testet og alldri brukt .(.Men nå kansje den kan bli min fav pre istedet : )

    Vel jeg har i dag gjort litt av dirty worken " hulling , borring , vinkel sliping og tilpassing nye oppgaven.
    Det skal være plain and simple , line in - out , x10 gain balansert , og shunt manuell attenuator..Ich habe grosse Plane " dvs hvis den overrasker meg positivt da kommer kansje en helt ny front plate .Da kunne jeg tenke meg fase vendere og lys slisser i endene ,,,kansje , eller bare polering av gamle ?

    Attenuatoren er på gang , der tillates ikke særlige feil , det er lett å stacke feil og har du allt loddet er det et hekkan å gjør om,,, more to come


    Vedlegg

    Sist redigert:

    HAREPUSEN

    Hi-Fi freak
    Ble medlem
    04.11.2009
    Innlegg
    2.238
    Antall liker
    1.371
    Sted
    telemark
    Torget vurderinger
    2
    Da det blitt litt tid for litt stø hånd og lodding .Jeg trenger attenuatoren klar for å ha klart ledning layout .Elman har serie resistoren R IN på attenuatoren ,, det er ikke optimalt . Jeg vil ha signal rett til inputten og terminerer med R IN resistoren,,, Her 10k , Da kan shunten stå hvor som heltst så å si ,den skal bare shunte inn signalet.Jeg gjorde det samme for All j fet tråd 59 ?
    Diagrammet blir misvisende , så jeg skal poste en redigert seinere

    Jeg klarte seff å lodde 2x feil , så anbefalingen er , dont do it .Tinn suger eller lisse var ikke nok , en passende borr måtte til til å ta opp høla igjen ,Vel back in track " 4 timer på ett dekk ,includert bukking av alle resistorer og kontroll klar for neste runde .Håper den går lttere : )

    more to come


    Vedlegg

    Ine123

    Hi-Fi freak
    Ble medlem
    20.09.2013
    Innlegg
    2.661
    Antall liker
    3.847
    Sted
    Halden
    Hei :)
    Jeg ser bare to decs. på attunatoren. Du sier at denne pre. blir fullbalansert. Trenger du ikke da fire decs ?


    Drossel

    Hi-Fi freak
    Ble medlem
    05.05.2012
    Innlegg
    9.699
    Antall liker
    3.077
    Har engang arbejdet 11 timer kontinuert på en Elma attentuator for 35 år siden.


    HAREPUSEN

    Hi-Fi freak
    Ble medlem
    04.11.2009
    Innlegg
    2.238
    Antall liker
    1.371
    Sted
    telemark
    Torget vurderinger
    2
    Hei :)
    Jeg ser bare to decs. på attunatoren. Du sier at denne pre. blir fullbalansert. Trenger du ikke da fire decs ?
    Du trenger ikke , jeg har brukt denne på alle mine siste balanserte amper , du trenger bare R IN for begge fasene , se hurtig diagrammet mitt, Den viser en kanal
    Alternativt kan du bruke 4 deck er for normal hook up " for samtlige av de fire identiske amper du trenger for balansert oppsett .Du har feks normal hook up for den BP409
    Jeg har tidligere brukt normal hook up , men for simplicety og for signalet sin del synes jeg den flytende "balanserte lyder best : ) Jeg gjorde samme i Jfet SE ampen


    Vedlegg

    Ine123

    Hi-Fi freak
    Ble medlem
    20.09.2013
    Innlegg
    2.661
    Antall liker
    3.847
    Sted
    Halden
    Ja, jeg tenkte mest på "normal" balansering. "Flytende" balansering har jeg ingen erfaring med.

    Sist redigert:

    HAREPUSEN

    Hi-Fi freak
    Ble medlem
    04.11.2009
    Innlegg
    2.238
    Antall liker
    1.371
    Sted
    telemark
    Torget vurderinger
    2
    En gang må være første , Tror denne måten blir brukt mye til balansert input for gain og impedanse convertere
    Se bildene i tråd 59 , for enkel balansert signal føring og 2 deck shunt .)


    HAREPUSEN

    Hi-Fi freak
    Ble medlem
    04.11.2009
    Innlegg
    2.238
    Antall liker
    1.371
    Sted
    telemark
    Torget vurderinger
    2
    Ja sånn går det når hurtig sjema skal lages , Beklager at jeg glemte R IN resistorene på sjema i tråd 183.Den in put hokk uppen hadde gitt noen kilder store problemer , i tilfelle de ikke hadde en serie resistor på out put : (
    Jeg tegnet ikke sjema på ny , for at det er lettere å se innføying av R IN ,
    (Fysisk for PCB som ikke har shunt input option , så terminerer man bare R IN rett på terminalene)

    Liten mod ble gjort på supa opampen, den fikk FB på under siden. Slik har jeg tilrettelagt allt slik at jeg kan forandre gain og comp fra over siden ,,,,, evtda ved test som dac inverter seinere


    Vedlegg

    HAREPUSEN

    Hi-Fi freak
    Ble medlem
    04.11.2009
    Innlegg
    2.238
    Antall liker
    1.371
    Sted
    telemark
    Torget vurderinger
    2
    Litt på over tid her , som at jeg og har ett prosjekt ,,,,,ene D ampen som kom tilbake . (

    Det passte meg bra at jeg er var klar for oppstart i dag,,,, Men,,,,, ett visst offsett var å finne på kabelen til PA .Selv følgelig antar jeg supa opampen ? ,,,,, nei den var det jeg satte den på før jeg byggde dem inn : 0,1 og 0,3 mV , power ampa ? ,,, no .
    Jo min kjære vindunderlige dac , jeg hadde glemt " at jeg hadde at jeg hadde moddet inngangen , så servoene måtte inn igjen : ( Må man så må man ,,,, og jeg måtte . Vel jeg oppdaget samtidig at det er den som er next på oppgraderings listen "

    Hooket opp " i kjeden så er den nesten så støysvak som min 438 som er dead quiet "De har samme gain begge med vilje .Jeg skal la den spilles seg inn noen dager ,før jeg lar en endelig dom falle .Første hånds intrykk ,trensparans , som kler akustiske " opptak vidunderlig .Den har ett høyt og bredt lyd bilde .Jeg må skynde meg å lytte mer ,,,,det blir masser lytting ; )

    Noen bilder , lytteintrykk vil komme


    Vedlegg

    HAREPUSEN

    Hi-Fi freak
    Ble medlem
    04.11.2009
    Innlegg
    2.238
    Antall liker
    1.371
    Sted
    telemark
    Torget vurderinger
    2
    Ett lite stemnings bilde ,,,,,jeg tenker kansje jeg alterativt burde ha plexi front slik at de fine lampene kommer til syne ": ) Skulle egentlig lagt meg , men kvellsmusikken er så rolig og behagelig .)


    Vedlegg

    HAREPUSEN

    Hi-Fi freak
    Ble medlem
    04.11.2009
    Innlegg
    2.238
    Antall liker
    1.371
    Sted
    telemark
    Torget vurderinger
    2
    Borbely supa op amp lytteintrykk og noen tanker

    Vel en stund siden sist nå , men her er en liten rapport fra Borbelys supa opamp eksperimentet» Som jeg sa til Les LB audio ,,,, hvis jeg bare skulle bruke ett ord for å beskrive lytte inntrykk; unstrained « Samme opplevelsen hadde jeg med STAX sin aktive kondesator pick up og batteri Riia,,,,,den gang ,,,, den var og allfet «

    Formiddling av rom og detaljer; Det ble liksom enda litt høyere opp under taket med supa opampen , Den er så godt som fri for slør på absolutt allt det spilles . Den har tårnhøy transparanse og detaljering , Den får med seg absolutt allt av lyder som var på settet i opptaks øyeblikket. Clapton s live blues CD med drifting just like a ship ,,,Tidligere uhørte detaljer som for eksempel ,,,den rolige softere rytmen av bass trommen som er nå tydelig adskilt fra lyden av skarp trommen , publikum er og tydeligere, med tilrop , og prating . Eryka badu live CD , for eksempel i : next life time « koristene til badu er lettere å sjilne fra hverandre . Super kvalitets live plate som den har stor intimitet i tillegg. Konversasjonene Badu vs publikum er bare fornøyelige .

    Men mangler det noe ,,,, ? Allti allt er supa opamp supa likeable» så å si all streaming uten unntak . Den kan på enkelt CD musikk kansje føles en anelse analytisk ,som når den får noen av de tidlig queen studio låtene som har litt emphasis i toppen ,,, men er den i tillegg litt bass sky ? Upsampling mode kontra NOS , og den gir meg litt mer bass fylde ,,,men lydbilldet føles da litt komprimert ,det er no go .

    Har jeg noen kvikk fiks forbedringer ? J Før supa opamp bass test jeg setter opp regulatorene til max spenning ( Jeg safet med å kjøre første runden med noen volt lavere for å ha kontroll på utgangen og temperatur . Denne lytte runden gjør jeg med transformerne til 438 .Coretrafoene har filter, dobbelsjerming og sjermede kabler ,,mest for å sjekke om jeg fikk mindre støy . Det gjorde jeg ikke .Ett eller annet er det med de trafoene ,,,de forblir resten av lytte rundene , Herfra begynner ting virkelig å falle på plass .

    Bass runden ,,, Badu live CD ,,Bonus studio sporet ;Tyrone «føles nesten som jeg har fått nye poweramper , bassene er i jern grep . Queens another bites the dust og Invisible man for eksempel har ett bass trøkk og definisjon uten sidestykke . Så og si identiske , allikevel virker bass trasientene mer eksplosive på supa opampen kontra 438 . Supa opampen føles mer korrekt ut

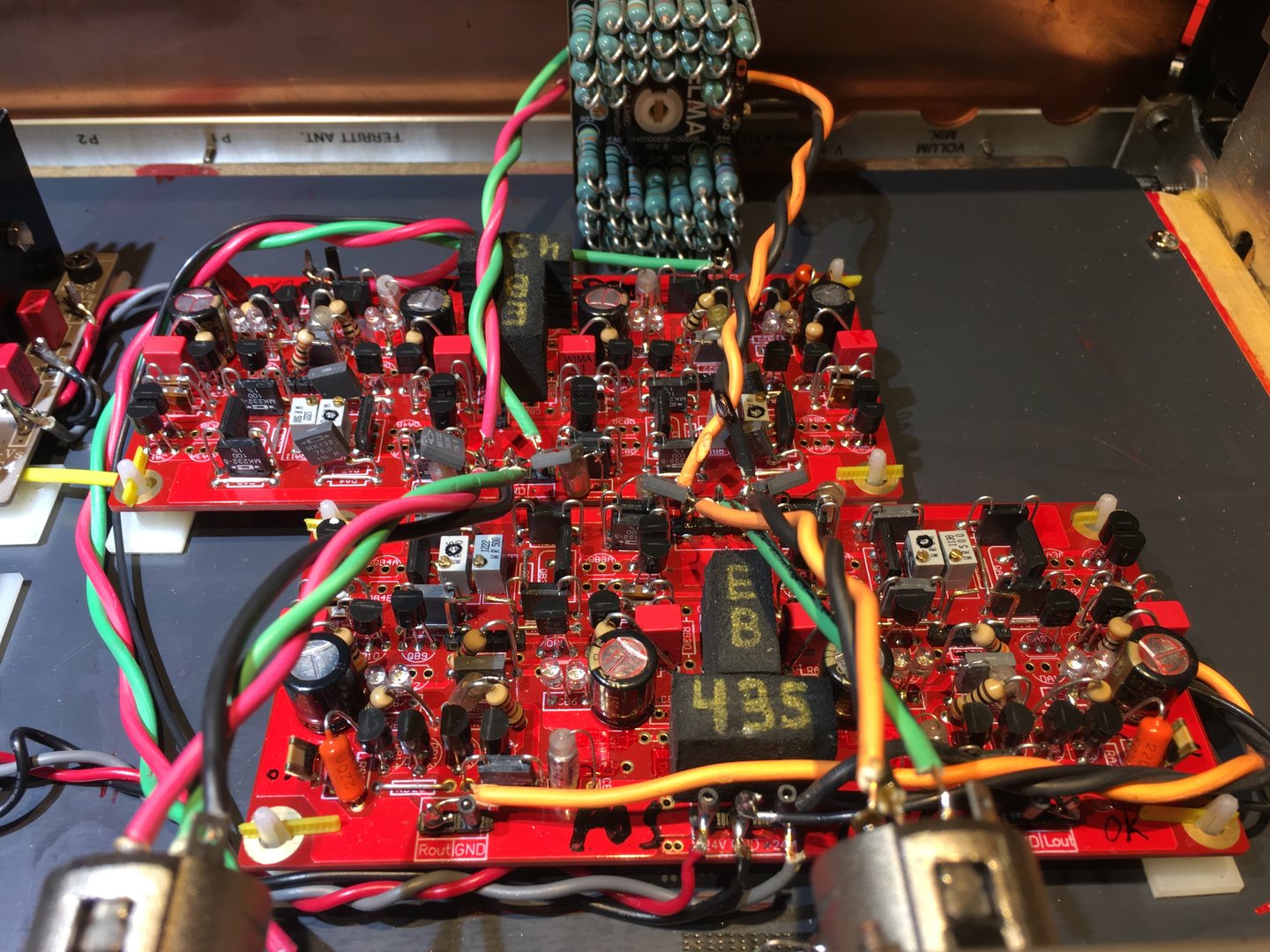

    Siste dagene har Borbelys supa op amp stått på 24/7 og jeg spiller mye , Jeg har funnet tilbake litt gleden ved å rote i CD hyllene etter ny musikk å fore ampen med. De forblir i skuffen til ende stopp , kansje med noen replay i tillegg. Naboen ,,,har du fått nytt anlegg ?Før hørte jeg bare bassen , nå hører jeg allt « Supa opampen er og supa dynamisk i tillegg til de andre kvalitetene . Jeg merker jeg blir mere og mere glad i den . Men så tror jeg og nå att den nå er ferdig inn kjørt .Detaljering på helt lave volumer er super .Den er helt kanon til kvells kose lytting .

    green light non inverting  mode red light inverting.JPG



    Bildet; jeg lovet power ON lys bla hvis den svarte til forventningen,e
    GREEN light non inverting mode
    RED light inverting mode


    Og Queen favoritt spora mine ?

    Til det er bare å si at jeg er super happy , ja noen kutta er på grensen til analytisk , men herregud det meste av spora brilljerer med en helt insane inn i studio følelse .

    Minusser ?næææh ,,,,, jo i forhold til 438 har den litt støy . Vel ,,ingen over raskelse = Kjøpte printa billig på ebay . Støy issuen ,den er minimal og jeg gidder ikke forfølge den ,Det betyr ett nytt PCB ,m separate ground tracks / in /out puts , Av den grunn kommer jeg ikke til å teste den som dac inverter heller ,,,,mer om det seinere.

    Flere minusser ? Næææh ,,,Foruten om å være en jækla dyr opamp så vurderer jeg den som en jækla god en og fikk full valuta for penga . Som jeg har nevnt innlednings vis i tråden ,og alldeles tillfedig . Det var den særs vellydene SE Jfet preampen lenger bak i tråden her ) som satte meg på ideen om å gjøre en utgave 100 prosent symmetrisk. I den anledning , forsøket på å få fram ren uforvrengt lyd , så synes jeg Borbely supa opampen bidrar akkurat det .Kred til deg Erno .

    Den nye Elma jumbo attenuatoren har nok og bidratt til noe av vellyden . Takmann metall 1w for the superior sound «,ref collective hifi ,(pris denne 5k). Kost overslag resistors , regs , trafos ca 10k pluss 60 gamle fets , og ett gammelt kabinett.Til sammen likning kom 438 på mer enn 30k i deler og ueeeendelig med timer før final revision ble godkjent .)



    Up grades ?? Næææh ,,,,, ingen umiddel bare .Dog eneste,,,,, jeg skal gå en lytte runde på noen trafos ,,, R- cores ? Men det er ikke noe pes

    Derimot har Erno laget også en line amp med FB less» out put ,,,,, d hadde vore jysla kult å få testa d .) Jeg har allerede lokalisert og markert PCB for en sånn mod : ) Forløbig så haster ingen verdens ting .

    Spec; Borbely supa op amp also known as 435 IV

    Jeg fant jeg noen spec på denne Erno gjorde configurert som line amp : CL gain 20dB ; båndbredde close to 1mhz - thd ; 3 v - 1khz 0,0012%, risetime 250nsek.

    Open loop linarety eceptionally good , OL gain 76db thd 0,05 3v -1khz

    Kjært barn ,,, Helt til sist nevnte jeg at jeg hadde lyst å gi ampen ett ordentlig navn .Etter litt fram og tilbake og uten å kopiere andre ,Coherent « var ett ord Erno brukte om line / inverter serien sin .

    «Coherent « All-J fet supa opamp

    Designed by Erno Borbely



    Kansje jeg skulle få laget fet logoen til Erno og teksten i blad gull : ) Vel om ikke så blir det en transfer laget på tele trading i plastikk gull : )

    En teaser på neste prosjekt er på vei , kommer plutselig her senere : ) En sannsynlig omrokkering av oppgavene til de for sjellige komponeter heri kjeden kan forekomme ,,,,Det blir en runde med riaa hooket til supa opampen og ,,,,mer om det seinere .

    PCB  ground tracks -shielded signal - power lines.JPG PCB component side.JPG

    Sist redigert:

    HAREPUSEN

    Hi-Fi freak
    Ble medlem
    04.11.2009
    Innlegg
    2.238
    Antall liker
    1.371
    Sted
    telemark
    Torget vurderinger
    2
    ANY ONE ? , SMD SOLDERING ,,,,NEED HELP

    Før jeg holdt på å lage en utube vid av en PWT i hydraul pressa . Vel det viser seg at min hdmi RX til i2s ikke har ordentlig mekanisk avlasting for den knall harde kobber hdmi kabelen ..Kblingen er løsnet og jeg trenger lodde hjelp .Det er så smått at jeg ser ikke med lupa mi engang

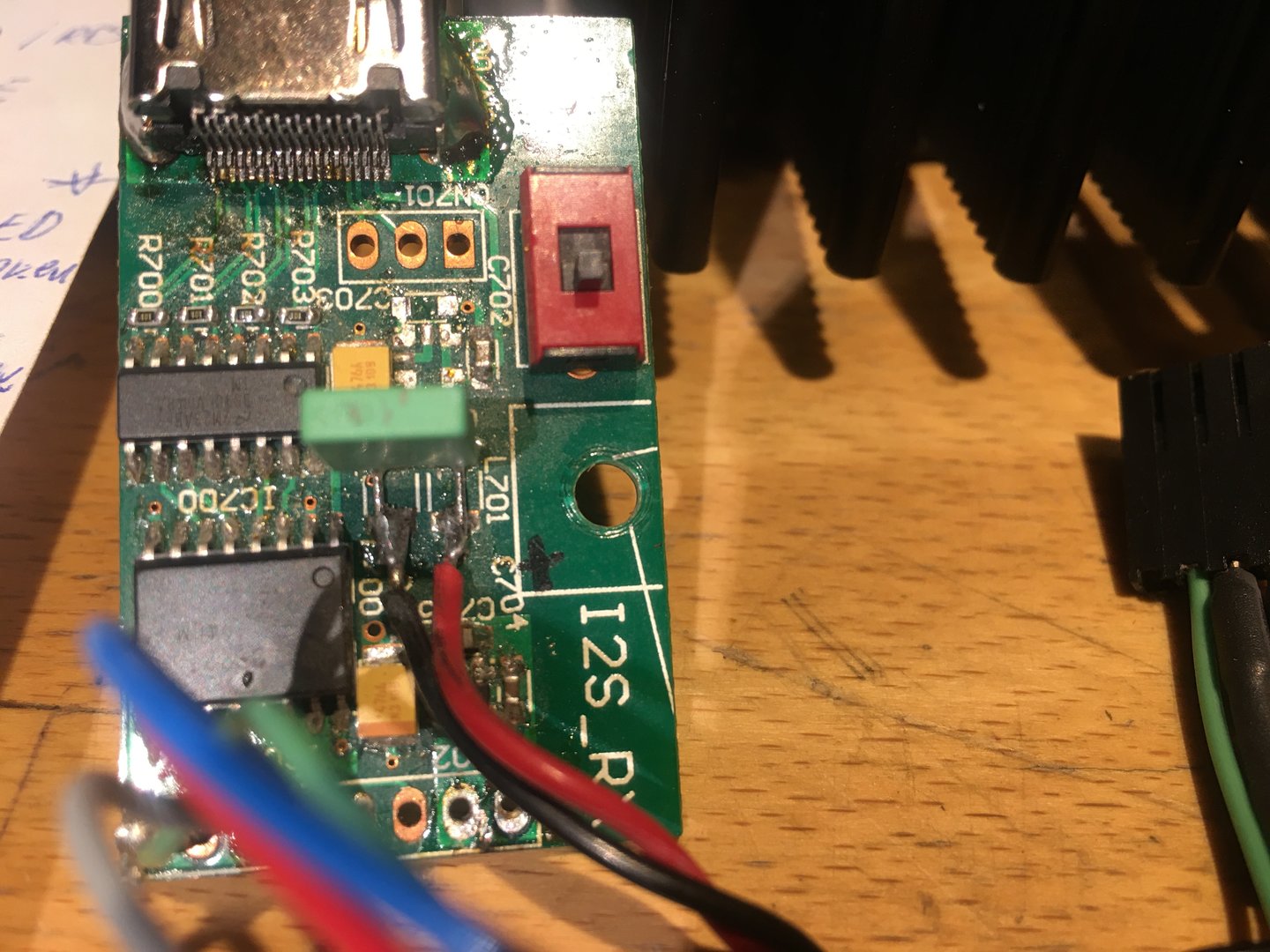

    Her er bilde av RX og den løse kontakten ,,,any one ,,, betalt oppdrag .Hjelp tas imot med stor glede :)

    fidelix  rx.JPG

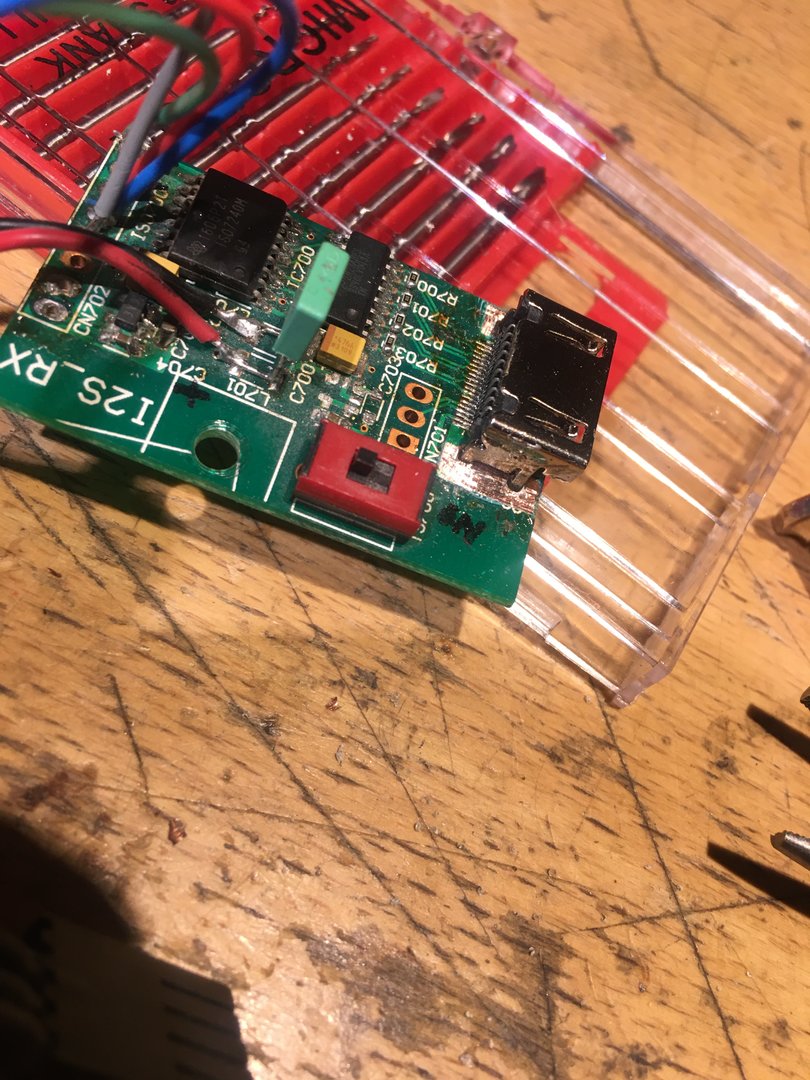

    klar  for lodding.JPG




    Kunne brukt hilken som helst RX egentlig ,,,, med det er bare det at denne har isolatorerer og externe ccs shunter


    HAREPUSEN

    Hi-Fi freak
    Ble medlem
    04.11.2009
    Innlegg
    2.238
    Antall liker
    1.371
    Sted
    telemark
    Torget vurderinger
    2
    En liten rapport etter nesten bare jobbing og lange dager i sommer .
    Varmen har har nesten vært uutholdelig 28 - 30 gr inne , allt av klA lhar lagt brakk , bare dac og tripath har på
    Endelig er høst tempen nå slik at jeg har tent rør ampene for anledninger . Jeg har stillt bias til det laveste bare med det for øye å ikke øke rom temp særlig .Det skulle vise seg å være ett sjakk trekk i allefall sammen med supa op ampen
    Fra 50 mA til "Total interface " ved 100mA og jblllene. Den deilige " komboen hadde j ikke forutsett .

    Hvis jeg nå går nye kt 88 eller 6550 er det bare for syns skyld , lite kos med kt 120 glow " som er så godt som non existent

    I mens venter LRS straks på bli erstattet av 1,7i ,,, glede meg,,,,, sinnsykt . )

    Sist redigert:

    HAREPUSEN

    Hi-Fi freak
    Ble medlem
    04.11.2009
    Innlegg
    2.238
    Antall liker
    1.371
    Sted
    telemark
    Torget vurderinger
    2
    ANY ONE ? , SMD SOLDERING ,,,,NEED HELP

    Før jeg holdt på å lage en utube vid av en PWT i hydraul pressa . Vel det viser seg at min hdmi RX til i2s ikke har ordentlig mekanisk avlasting for den knall harde kobber hdmi kabelen ..Kblingen er løsnet og jeg trenger lodde hjelp .Det er så smått at jeg ser ikke med lupa mi engang
    Her er bilde av RX og den løse kontakten ,,,any one ,,, betalt oppdrag .Hjelp tas imot med stor glede :)

    Vis vedlegget 791840 Vis vedlegget 791841



    Kunne brukt hilken som helst RX egentlig ,,,, med det er bare det at denne har isolatorerer og externe ccs shunter
    Thank U did it my selv ,,,,
    Hadde ikke tolmodighet til å vente eller sende vekk, Bedre å gamble enn å gommle ?
    Øvelsen ble LMP sølv kobber tinn flux core tinn, i pensel bevegelse , 1 tinn sveip , 1 rett på følgende sveip m lodde lisse ,,,3 til 4 ganger og håpe .Til stor glede funka d,,, og min for trukne CD /dac interface er atter in drift


    HAREPUSEN

    Hi-Fi freak
    Ble medlem
    04.11.2009
    Innlegg
    2.238
    Antall liker
    1.371
    Sted
    telemark
    Torget vurderinger
    2
    En vakker dag når moderator klarer det,,,,,,?
    Skifte her tråden til Harepusens analog tråd "
    I mens later jeg som

    Som sagt hobbyen som livnærer meg med fysisk lydtrykk og psykisk velvære, er ett must for meg så velsom fysisk aktivitet ,,, til en viss grad i allefall . )
    En av mine beibis " kom til bake for å oppgraderes ,,, polystyrene caddock tantalum "
    Fra å fighte støyen fra rør preene til det nesten perfekte ,,, EB 116 en av de mest nøytrale preamp fet ampene som er laget ,Basert på Ernos high speed broad band low noise super buffere .Oppkoblet og uten kilde tilkoblet kan man lure på om strømmen er på " for de er så fullstendig frie for støy speiellt SE
    bilder fra modden
    Preampene mine ; allfet generasjon
    Jeg kan jo fylle ut litt mer her siden det er en borbely tråd . Etter å hatt en del kjøpe preamper som ikke holdt mål var jeg og gjennom passive pre ...Men helt ved tilfeldighet fant jeg at min TCD 3014 gjennom rec out gav akkurat det jeg ville ha . Den ble modifisert med egen bryter til å stoppe motoren og var lenge min absolutte fav pre hoved saklig .

    Jeg hadde allerede lenge da laget flere av borbelys power amper med fet inganger og mos drivere , så jeg visste av erfaring at jeg foretrakk disse fremfor de rene bipolare selv om de var mosfet ut
    Da Erno kom med ; 388 line amplifer i samme konsept som power ampene , da var jeg i gang . Denne overgikk faktisk alle forventninger lyd messig og drev passive elektroniske filterne 1 k load ,,, seinere og lange ledninger til power ampene

    EB116 er en ren all fet , og egentlig avledet av 388 topologien . Super buffer serien til Erno kom nå som allfet , En bygge stein konsept . Stikk ord low noise , frekvens response >1mhZ . Fra 1til 1 buffer til high gain stage riia 40-50dB .Trengs low impedans drive eller filters erstattes utgangen med mosfet i stedet for j fets .

    Genialiteten i allfet konseptet både super buffer serie og opamp serie ( symmetrisk diff) er det sinnsykt rene symmetriske design med self biasing cascades , dog på bekosting at fets nøye må matches på IDss og pinch off
    Bilde EB super buffer 1
    super buffer  1.JPG


    to be continued

    Sist redigert:

    HAREPUSEN

    Hi-Fi freak
    Ble medlem
    04.11.2009
    Innlegg
    2.238
    Antall liker
    1.371
    Sted
    telemark
    Torget vurderinger
    2
    Foruten om pliktene til en husfar denne helgen " så jeg og tatt hånd om mva oppgaven : ) til med til overs til hobbi tid " pleie " ,,,uansett hvor glad jeg er i hva rør ampen gjør for meg ,Det er deili og behagelig og liksom spader med bass ,,
    Men faktisk er det enda en relief " som det alltid har vært med SS ampene tilkoblet . Lp en when a guitar plays the blues med Roy Buckhanan er så makt full at jeg ikke tenker på at det er en dipol som leverer .Det besynderlige med MGene er at de lyder bedre jo mere på drag jeg har ,,, og det er jo bassen som kommer fram,,,
    ,kansje på tid med en sub eller 3 .Var det ikke det som var oppskriften, ?,, vel

    Jeg kom over diagrammet for line 388 min første ordentlige pre ,,,,, de bipolare var velrenomerte rohm eller mpsa typene. Gjengangerne av fets i så godt som alle konstrukesjonene er input ; sk170 / j74 og output k216/ /j 79 Sist nevnte brukes av flere japanske og andre både i regulatorer og pre driver / driver konstellasjoner .Robust og pålitetlig .

    her 388

    line 388.JPG

    Brukte ikke onboard LM typene regulators men en sultzer design regulator før den ble av løst av current sourced shunten . Som jeg synes var / er overlegen .Den er som ett kinder egg , du får flere ting på engang ; 2 regulatorer i en, super lav utgangs impedanse , og som kludge audio sier ,,,constant rail load and kills the noise winding up on the the rails"

    Super buffer bygge stein ", når behov for low noise var behøvd ,paralelling av fets . 4 paralelle fets har feks en støy ekvivalent med en 11ohm resistor feks . Micro fon ampene brukte 2 .
    Erno cascade koblet det var behov for lav kapacitanse . Feks single fet 28 pF til 2 pF cascaded .
    Jeg har selv bygget flere av de enklere ikke caskadene , visst henyn er er da og ta til input impedanser

    cascaded low noise front end

    Paralelleing  fets when  low  noise is called for.JPG




    Super buffer 2 er cascoded all the way

    SB TO.JPG



    Den har ekstreme data til discrete design å være ,Selv om den ikke ble min favoritt , ble de brukt fra oppgaver som tape out buffere og balanserte ut buffere og andre veien og pre amper

    Thd fra ett discrete Borbely design



    NB Flere av design kretsløp har jeg beskyttet idet noen er og blir benyttet av eneklte produsenter enda

    Neste gang tar jeg for meg litt av andre bygge stein " delen ttil borbely ,, det som gjør komplett serie "
    Litt forenklinger blir det , og selv om jeg har nesten bygget allt både bipolar og fet serie må jeg og gå til bake til røttene "sånn av og til for å sjekke " Flere av ampene til borbely ble og customisert istedet for å bygge helt ny ,kansje flere ganger helt til det ikke kunne gjøres flere mods ,,,til ernos frustrasjon .

    Allfet gen var det lite custom , dvs det var jo top linjen , men allike vel produksjonen i en time line var det en grunn for at noe trengtes customiseres allike vel, mer om det,,,

    jfet the new frontiers 1 og 2 ,,, jeg kan refreshe de linkene evt

    untill then,,,,,


    HAREPUSEN

    Hi-Fi freak
    Ble medlem
    04.11.2009
    Innlegg
    2.238
    Antall liker
    1.371
    Sted
    telemark
    Torget vurderinger
    2
    Helgens UFC eventer venter på seg , ingen spennende kamper ,,, navn. Ufc boss dana har nok med pressen angående en privat event ,,,,, fike til kjerringa på fest .Vel,,,, det skal ikke være lett . (

    Borbely bygge stein 2 av hans esclusive serie ; high current buffer , line amp , preamp ,dac inverter .

    Selvsagt er den alll fet , symmetrisk og diffrensial inngangs trinnet og predriver cascaded . Han laget utallige varianter av naturlige årsaker , noen gikk under andre fabrikanter ikke bare lb audio og pbn ,,,men det var og andre .Forklaringen på andre oppståtte mods har kommet meg for øret seinere ,,, mer om det ,,

    Frekvens response opptil 1 mhZ og thd 0,05% open loop .
    "this is reduced to below the measurement limit of the HP 339A distortion analyzer when feedback applied (X10)

    Videre hadde han den ideen om att alle hans pre skulle kunne trekke lav impedante hode telefoner , og 75 ohms impedanse korrigerte signal kabler ala pbn power ampene . Utgangs impedanse under 1 ohm eller her lik R24
    Tom gangen til de ubestridte hitatchi excelence mosfet utgangene er satt til 70 mA ,


    Dette er kongen av borbely preamp av eksperter ; 309 lik 307 dels 325 . De som har sett AFA 409 sin utgave vil se likheter . )

    Ønsker du hele diagrammet, så send meg en PM

    Den er er en så kallt folded cacode " amp som er flere av i 300 serien .Reviderte utgaver av flere av borbely topologiene finnes med nettverk for spesifikk bruk og nulling av dac offsett ,, som feks bøffel daccen og ren inverter mod for strøm daccer .
    Jeg hadde ofte ikke tid ,,men jeg hadde alltid lyst å prøve ut hans nye mod , så jeg gjorde enklte onboard mods : )

    Bygge stein " 309 folded cascode ,,, men finnes også med nesten identisk topologi level shifter" Vi snakker om 400 serien
    ,,, ikke ulik min 435 preamp , Mer om det kommer ,, alle variantene , og hvorfor

    Her er min 30 9 gjort om til SE til balansert converter , Riia preamp

    RIIA  SINGLE  TO  BAL  STAGE.JPG

    Sist redigert av en moderator:

    RM

    Bransjeaktør
    Ble medlem
    26.03.2005
    Innlegg
    479
    Antall liker
    1.291
    Torget vurderinger
    1
    Det varmer ett gammelt hjerte å se at det fremdeles er noen som foretrekker hjemmelaget.

    Hvor mange det er av dere der ute vet jeg naturlig nok ikke, men skulle dere slite med slikt som 2SJ74BL / 2SK170BL - 2SJ109GR/BL/V /2SK389GR/BL/V - 2SJ77 / 2SK214 - 2SJ50 / 2SK135 ( nesten alle varianter av Hitachis TO-3 utgaver), så har jeg mer enn nok til å dele med dere.

    R


    Ine123

    Hi-Fi freak
    Ble medlem
    20.09.2013
    Innlegg
    2.661
    Antall liker
    3.847
    Sted
    Halden
    Hei @RM :)
    Kjempegledelig at du kommer til oss glade DIY'ere til unnsetning, når det kommer til disse "hard to get" fet's og mosfet's !
    Mvh.
    Johnny

  • Laster inn…

Diskusjonstråd Se tråd i gallerivisning

  • Laster inn…
Topp Bunn
