Hei Haavard

Kan egentlig ikke redegjøre så bra selv for LMC sine modifiseringer, men de er beskevet på et sted i tråden hans.
Skal søke litt og da kan jeg finne frem til inleggs nummerene.

Et lite spørsmål, er ikke 400 hornet litt lite ?

H



[Haavard]

Hei Haavard

Kan egentlig ikke redegjøre så bra selv for LMC sine modifiseringer, men de er beskevet på et sted i tråden hans.
Skal søke litt og da kan jeg finne frem til inleggs nummerene.

Et lite spørsmål, er ikke 400 hornet litt lite ?

H

Takker, mener jeg har lest det et sted.
400 hornet lite? Nei, tror ikke det. 288 og 414 overlapper hverandre godt i frekvensområdet. Jeg kan in worst case dra 414 til 2khz. Og 288 kan dras ned til iallefall 600hz. Så det tror jeg vil funke greit. Sluket som har anbelfalt dette og stoler på han. Hva mener du med lite egentlig



[habicht]

Stol på sluket.

Inleggene i tråden til Leif er fra sent i januar 2015

H



[oks81]

Har ikke hørt så mye som en halv strofe gjennom et JMLC horn enda men....

Hadde det vert et oppsett med litt tradisjonelt midbasshorn så hadde en vert mer låst til gjerne 600-800 deling.
Da kunne kanskje 350 eller 270 vert et bedre valg.

Med 414 i BR så kan denne deles høyt. Du kan sikkert fritt leke med delinger fra ca 800 og opp til 1200.
Da er nok 400 hornet et godt valg tenker jeg.

400 er litt mindre enn de andre og integrerer gjerne da bedre med 1000 hornet.

Jeg er overbevist om at Sluket har ikke bare komt på dette sånn i forbifarten nei!



[Hornlyd]

Hvilken B4 har du? Mk1 eller Mk2?



[oks81]

Skjønner deg oks.
Men det jeg ikke skjønner er at forsterkeren vil under "cut off" frekvensen vil være "unterminated". Det er jo ingen frekvenser under 825.
Vel jo, kanskje. Det er jo bare nedjustert 24db fra 825.

For nattesøvnen hadde jeg puttet inn en mostand
Selv om du deler 825 så vil det vere før amp, men det vil for trafo være åpent....
Jeg klarer desverre ikke forklare bedre



[oks81]

Skjønner deg oks.
Men det jeg ikke skjønner er at forsterkeren vil under "cut off" frekvensen vil være "unterminated". Det er jo ingen frekvenser under 825.
Vel jo, kanskje. Det er jo bare nedjustert 24db fra 825.

For nattesøvnen hadde jeg puttet inn en mostand
Selv om du deler 825 så vil det vere før amp, men det vil for trafo være åpent....
Jeg klarer desverre ikke forklare bedre

Jeg tror motstand monteres for å hindre oscillering eller annet rusk som kan oppstå i røramp med åpen utgang på trafo.



[Haavard]

Hvilken B4 har du? Mk1 eller Mk2?

mkII



[oks81]

Har du tenkt på nivå justering?
Mellom 414 og hødna så kan du gjøre dette enkelt med B4.

Men nivåjustering innbyrdes mellom horna må da kanskje montere en L-Pad?



[Haavard]

Har du tenkt på nivå justering?
Mellom 414 og hødna så kan du gjøre dette enkelt med B4.

Men nivåjustering innbyrdes mellom horna må da kanskje montere en L-Pad?

Må nok det, det er to db forskjell i følsomhet i retning 288



[Nikko03]

Hvis du introduserer l-pad før beskyttelses kondis så har du last for amp'en der.



[Haavard]

Hvis du introduserer l-pad før beskyttelses kondis så har du last for amp'en der.

og spole etter kondisen for å dele 6db?



[Nikko03]

Det var litt i de baner jeg tenkte. L-pad skal vel strengt tatt inn etter kondisen som står for deling. Men da ser forsterkeren din ingen form for last.
Da beskyttelses kondisen som oks81 sier fungerer som uendelig stor motstand. Så det var bare en ide for å beholde last og bruke den til noe fornuftig i samme slengen



[Haavard]

Det var litt i de baner jeg tenkte. L-pad skal vel strengt tatt inn etter kondisen som står for deling. Men da ser forsterkeren din ingen form for last.
Da beskyttelses kondisen som oks81 sier fungerer som uendelig stor motstand. Så det var bare en ide for å beholde last og bruke den til noe fornuftig i samme slengen

Men i papiret oks linker til så skal motstanden være 10 x impedanse på 288 og på 50 watt
Ser også at noen steder står det at kondensatorverdien som skal beskytte, skal beregnes ut fra "halve delefrekvensen", i mitt tilfelle 412hz. Da vil jo verdien være annerledes.

Kan noen beregne eksakt verdi for meg?
Her fra en diskusjon
http://www.audioheritage.org/vbulle...ection-capacitor-compensation-in-active-setup

Haavard



[oks81]

Hadde den i som plan B Nikko Har du det slik selv kanskje?

Du kan velge Haavard.

I akkurat ditt tilfelle med aktiv deling så kan du montere slik som Nikko nenvner.

Da blir det:
Amp-Lpad-Filter-Driver

Men, normalt så monterer en L-Pad rett før driver.

Slik:
Amp-motstand-filter-Lpad-driver



[Haavard]

Hadde den i som plan B Nikko Har du det slik selv kanskje?

Du kan velge Haavard.

I akkurat ditt tilfelle med aktiv deling så kan du montere slik som Nikko nenvner.

Da blir det:
Amp-Lpad-Filter-Driver

Men, normalt så monterer en L-Pad rett før driver.

Slik:
Amp-motstand-filter-Lpad-driver

Og filter inkluderer da kondisen som beskytter.
Så da blir det
amp-lpad-kondis-spole
eller
amp-motstand-kondis-spole-l-pad

Haavard



[Haavard]

Nå ut å gjøre siste jobb på H6 som skal være ferdig snart.
Siste paret jeg bygger om jeg ikke skulle få ekstremt godt betalt da

Haavard



[oks81]

Hadde den i som plan B Nikko Har du det slik selv kanskje?

Du kan velge Haavard.

I akkurat ditt tilfelle med aktiv deling så kan du montere slik som Nikko nenvner.

Da blir det:
Amp-Lpad-Filter-Driver

Men, normalt så monterer en L-Pad rett før driver.

Slik:
Amp-motstand-filter-Lpad-driver

Og filter inkluderer da kondisen som beskytter.
Så da blir det
amp-lpad-kondis-spole
eller
amp-motstand-kondis-spole-l-pad

Haavard

Ja, det stemmer!
Selv har jeg L-Pad på både horn og diskant.
Det vil jo også være valgfritt i ditt tilfelle.


Ser en fordel med L-Pad etter filter. Da trekker L-Pad litt mer strøm gjennom filter (som en slags imp.korreksjon på en måte) som kan gjøre det bittelitt enklere.
Men mulig det er mikroskopisk, såpass at det kanskje er uten betydning



[VegardW]

"Jeg tror motstand monteres for å hindre oscillering eller annet rusk som kan oppstå i røramp med åpen utgang på trafo."
Utgangen er ikke ubelastet ved de frekvensene som kommer inn i ampen

Jeg hadde en stund fire røramper etter pass delefilter, ingen av de ble utstyrt m slik motstand , ingen problemer oppstod



[oks81]

Godt det kom en rørkar med erfaring!



[Nikko03]

Hadde den i som plan B Nikko Har du det slik selv kanskje?

Du kan velge Haavard.

I akkurat ditt tilfelle med aktiv deling så kan du montere slik som Nikko nenvner.

Da blir det:
Amp-Lpad-Filter-Driver

Men, normalt så monterer en L-Pad rett før driver.

Slik:
Amp-motstand-filter-Lpad-driver

Jeg kjører ett rent toveis filter på toppen og på den måten får jeg en spole i serie med + siden på mellomtonen og vil på den måten skape last som forsterkeren ser.
Problemet oppstår hvis man bruker kondensator i serie med + både på mellom tone og diskant. Og dette skal drives av en forsterker. Da ser den jo ingen motstand i det hele tatt. Og det er det svært få forsterkere som liker



[LMC]

de Double Beatene hadde en switch på gløden til Gz 37, så likerettingen av høyvolten til 300B ble satt på manuelt etter et minutt eller to med bare glød for 300B
bra for røret...
Habicht sine ble det vel installert både gitterchoke og 300B gløde choke i......tystere og plenty harmonics.....men trangt som bare f oppi der.....



[oks81]

Hadde den i som plan B Nikko Har du det slik selv kanskje?

Du kan velge Haavard.

I akkurat ditt tilfelle med aktiv deling så kan du montere slik som Nikko nenvner.

Da blir det:
Amp-Lpad-Filter-Driver

Men, normalt så monterer en L-Pad rett før driver.

Slik:
Amp-motstand-filter-Lpad-driver

Jeg kjører ett rent toveis filter på toppen og på den måten får jeg en spole i serie med + siden på mellomtonen og vil på den måten skape last som forsterkeren ser.
Problemet oppstår hvis man bruker kondensator i serie med + både på mellom tone og diskant. Og dette skal drives av en forsterker. Da ser den jo ingen motstand i det hele tatt. Og det er det svært få forsterkere som liker

Stemmer! Du trenger ikke kondis på Fostexen!



[oks81]

Hadde det vert meg som skulle hatt to kompdrivere etter 300B så hadde jeg gått home safe.
Er kanskje litt pyse sånn sett, men er glad i nattesøvnen med å være på den sikre siden

50ohm 100w arcol motstand rett på utgangen til ampen. Slike motstandere koster lite.
60uF beskyttelse kondis på 288.

Etter filter L-Pad på både 288 og 802.

Mvh
oks



[Hornlyd]

First Watt B4 mk2 kaskadekoblet etter mk1 med en liten Anaview ams0100 modul til diskanten hadde vært snasent?



[Haavard]

de Double Beatene hadde en switch på gløden til Gz 37, så likerettingen av høyvolten til 300B ble satt på manuelt etter et minutt eller to med bare glød for 300B
bra for røret...
Habicht sine ble det vel installert både gitterchoke og 300B gløde choke i......tystere og plenty harmonics.....men trangt som bare f oppi der.....

Det er trangt som f... der. Men den bryteren lurer jeg på om jeg skal putte inn. Husker det var null problem med #knepp# i høyttalerne når jeg brukte den. På denne måten slipper jeg også denne omtalte kondisen vil jeg tro. Den er jo der for å beskytte kompresjonsdriveren.



[Haavard]

First Watt B4 mk2 kaskadekoblet etter mk1 med en liten Anaview ams0100 modul til diskanten hadde vært snasent?

Kommer ikke noe anaview i mitt oppsett. de mangler de lille ekstra. da går jeg heller for en rørsak til.
dessuten vil de 18 wattene Doublebeat leverer være nok til både diskant og mellomtone driveren



[Haavard]



[Haavard]

Altså, jeg ligger litt foran bildene, for å si det slik. Men ikke mye.

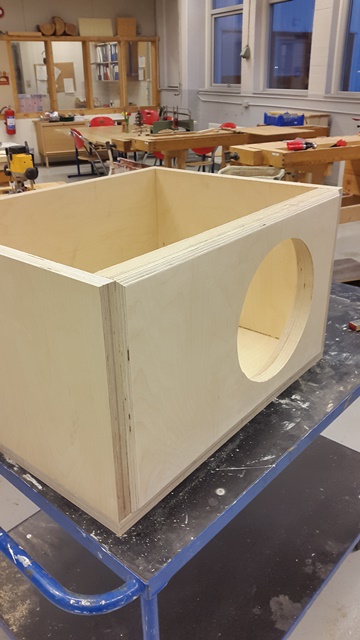

Her er det som blir basskassen. 52mm front.



[oks81]

First Watt B4 mk2 kaskadekoblet etter mk1 med en liten Anaview ams0100 modul til diskanten hadde vært snasent?

Nytter nok ikke med klasse D til rørmannen!

Men kaskade med 2xB4 hørtes ikke dumt ut. Da står vel den ene bak den andre?
Du har prøvd dette tidligere mener jeg å huske? Funker bra?



[Haavard]



[Haavard]



[Haavard]

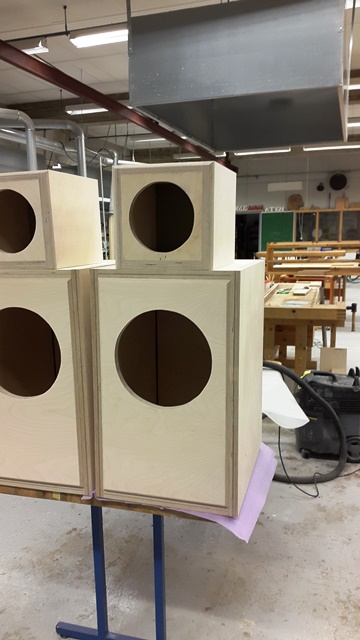

Kasser ferdige. Lagde i samme slengen noen små bokser til Fostex, om jeg vil bruke de i et framtidig system. fleksibilitet er viktig.

Haavard



[GunnarS]

Flotte kasser.
Er det lov å spørre hvem du valgte som leverandør av 26mm kryssfiner og pris?
Vh GunnarS



[Haavard]

Flotte kasser.
Er det lov å spørre hvem du valgte som leverandør av 26mm kryssfiner og pris?
Vh GunnarS

Leverandør, vet ikke Fikk tak i disse platene gjennom en kompis og betalte ikke mer enn 2500 for to plater. Ikke A-kvalitet.
Kassene er forøvrig satt sammen med Inselwind her på sentralen. Sjekk tråden hans for hans prosjekter. Han er utrolig flink.

Haavard



[oks81]

Blir det bakmontert 414?



[Bergfinn]

Hmmmm...kanskje jeg skal kappe av øverste 1/3 av miniSLOB'sa og få lagd 4 av de reflekskassene dine, Haavard.
Men det trur jeg ikke naboen blir så glad for.

Dæven steike som det går unna her, snart lyd ser det ut til?



[Haavard]

Blir det bakmontert 414?

Neida. Porten ikke skåret ut ennå



[oks81]

Blir det bakmontert 414?

Neida. Porten ikke skåret ut ennå

Jeg mente om 414 skrus fast fra baksiden på frontbaffel Litt utydelig fra meg beklager



[Haavard]

Hmmmm...kanskje jeg skal kappe av øverste 1/3 av miniSLOB'sa og få lagd 4 av de reflekskassene dine, Haavard.
Men det trur jeg ikke naboen blir så glad for.

Dæven steike som det går unna her, snart lyd ser det ut til?

Ligger litt foran skjema. Det spiller, men ikke si det til noen. Men langt I fra ferdig
