De har glassblåser på BTV. Glenn?????
This isn't a speaker - it's a scale model of a speaker...
Seas L12 RCY/P handla på børsen. Det samles deler og dippedutter til hyttehøyttalere. Der bestemmer nok tøffelen, så det blir ikke 15" + radialhorn, men aktiv drift med dsp skal det bli...
Johan-Kr
God plass under hytta til å bygge horn.
Kan ha hornmunning ut sotluka, ingen som ser den
Ser for meg sotskyen når bassen slår innGod plass under hytta til å bygge horn.
Kan ha hornmunning ut sotluka, ingen som ser den
Smoke On The Water med en ny grad av realisme!Ser for meg sotskyen når bassen slår inn
Ser for meg sotskyen når bassen slår inn
Blir vel som på film, 4D...Ser for meg sotskyen når bassen slår inn
Så kan glemme surremegrundt, ATOS og hva det enn måtte hete.
Overgår glatt det..
Det er nok sant.. hytta i Lavangen har heller ikke mye sot.. ikke som nye hus der du må koble opp kompressor for å blåse inn i ovnene for at det i det hele tatt skal gløde.Et tapped horn i pipa blir god knall
Nå er det såpass trekk oppå haugen, at det soter fint lite i den pipa, så sotskyene blir neppe overdådige.
Johan-Kr
Dette forsterkerprosjektet mitt har vært på pause litt for lenge...
Jeg fikk litt kalde føtter i forhold til kjølinga. Å få boret rader med luftehull i topp og bunn blir ikke ordentlig jevnt og pent, når en skal ha 40-50 høl.
Jeg har bestemt meg for å degradere dette hjemmesnekra kabinettet til en 2 eller 4x30w UcD, og har bestilt et nytt Alu-kabinett fra Ali Xpress (Alu Xpress?)
Kabinettet ble en Pass-Labs-kopi - ikke for at jeg skal lure folk til at jeg har en Pass labs-forsterker, men fordi jeg likte utseendet, og det var plass nok til forsterkermoduler og strømforsyninger.
Veldig mange av de litt større kabinettene en finner rundt på Ali Xpress, eBay og ellers er dessverre ferdigboret til 4 bananer og to rca (evnt to XLR i tillegg), og da har de rota til bakplata, så jeg får ikke plass til å få mine 6x XLR og 4x Speakon + 4 bananer symmetrisk plassert rundt om.
De kunne i tillegg tilby frakt med DHL til kun 70 spenn i tillegg i forhold til Kina post (som bruker en måned eller to på å ro rundt Afrika med pakken).

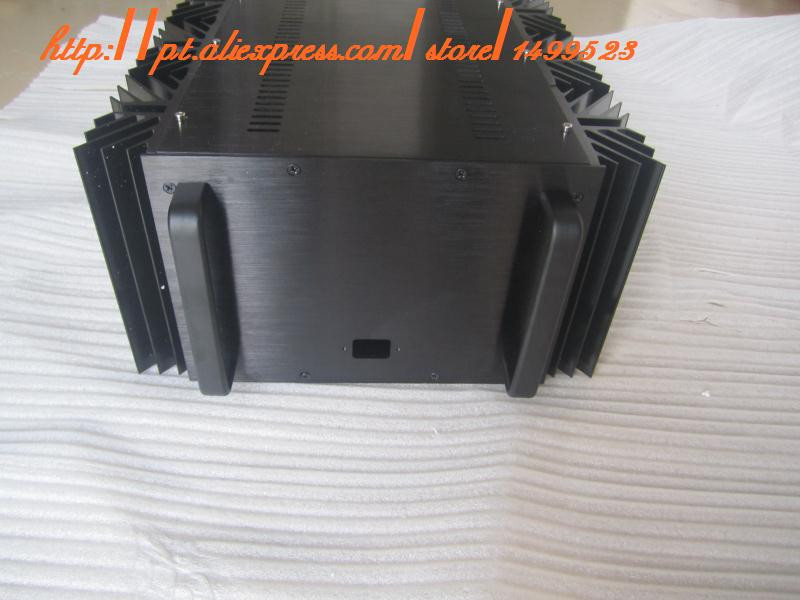

Bilder fra nettbutikken.
Johan-KrHei
Flott kabinett ! Men, jeg håper at du er klar over at dette ikke er et "full size klone kabinett" av P.L XA160 ? "Full size" kabinettet er en del større, med andre (og større kjøleribber). Dette er en nedskalert versjon. Men, hvis du er klar over dette, og det holder til ditt formål, så er alt O.K. Full size koster også en god del mer .
Lykke til med prosjektet !.
Edit: Utrolig at kineserne klarte å ta bilder av kabinettet opp ned
Mvh.
Johnny
Jeg er klar over størrelsesforskjellen, ja. Fullsizen er 35kg.
Dette er 3/4 størrelse, så innvendig størrelse er 24x36x18,8cm, og klokker inn på 17kg.
Det holder, siden jeg bruker Hypex nCore, med 2xnc400 og 2xnc252. Den største begrensinga er plassen på bakplata til konnektorer.
Prisen for selve kabinettet på fullsizen var ikke så gæli - litt over tusenlappen ekstra ift disse, men frakta tikka inn på 10000kr
Johan-Kr
HeiJeg er klar over størrelsesforskjellen, ja. Fullsizen er 35kg.
Dette er 3/4 størrelse, så innvendig størrelse er 24x36x18,8cm, og klokker inn på 17kg.
Det holder, siden jeg bruker Hypex nCore, med 2xnc400 og 2xnc252. Den største begrensinga er plassen på bakplata til konnektorer.
Prisen for selve kabinettet på fullsizen var ikke så gæli - litt over tusenlappen ekstra ift disse, men frakta tikka inn på 10000kr
Johan-Kr
Flott ! Greit at du var klar over det ! Er en del som bommer der. Holder nok fint til dine Hypex nCore, med 2xnc400 og 2xnc252. Prisen på kabinettene fra Kina, er ikke så gale, men når man må betale like mye i frakt som prisen på selve kabinettet, så blir det dessverre DYRT, huff.
Mvh.
Johnny
Ja, både 252 og 400 er beregnet for å kunne skrues mot et kjøleelement eller mot chassisbunn eller side. SMPS600 er ikke på samme viset, så de får bo på bunnplata.
For fullstørrelsekabinettet, så kommer det seg på 3500kr med 10 store i frakt.
Sånn sett et lite tegn på at noe av galskapen i verdensøkonomien kan bedres. Frakt har vært alt for billig, så alt av produksjon som kan outsources har blitt flytta ut av vesten.
Johan-Kr22xJ
Gjest
For 4 - 5 årsiden`ish.... så var vel den laveste ratingen på ned mot 350$ ifra Kina til Europa, og nå har den vært opp imot 16000$ for en container
Treningsvekter??MMarkusH
Gjest
På tide med noe mer diy på forumet
Makta rår, sa kaillen han heiv ut katta..... BB-metoden er sterkt undervurdert...
Litt spekulasjon rundt utlegg av bakplate. Forsterkeren planlegges for bruk med buk av DSP med 6 til 8 kanaler.
I første omgang skal saken ha 6 kanaler - 2xNC252 (2 kanaler i hver) og 2xNC400, med mulighet for å få 2xNC400 til.
Det bores opp til 8xXLR, 4xSpeakon NL4, 2xSpeakon NL8 og 2 sett skruterminaler..
2 av Speakon NL4 og to av XLR blankes - for å kunne brukes om det settes i to NC400 til.
Hver NC252 får en NL 4, og kobles også til 4 pinner i NL8.
Hver NC400 kobles til NL8 og et sett skruterminaler
Det blir ikke gjort så mye mere i dag - må montere i hop litt og se om jeg får noen konflikter mellom kontaktene som skal stå mot utkanten av platene og deler inne i kassa...
Johan-Kr

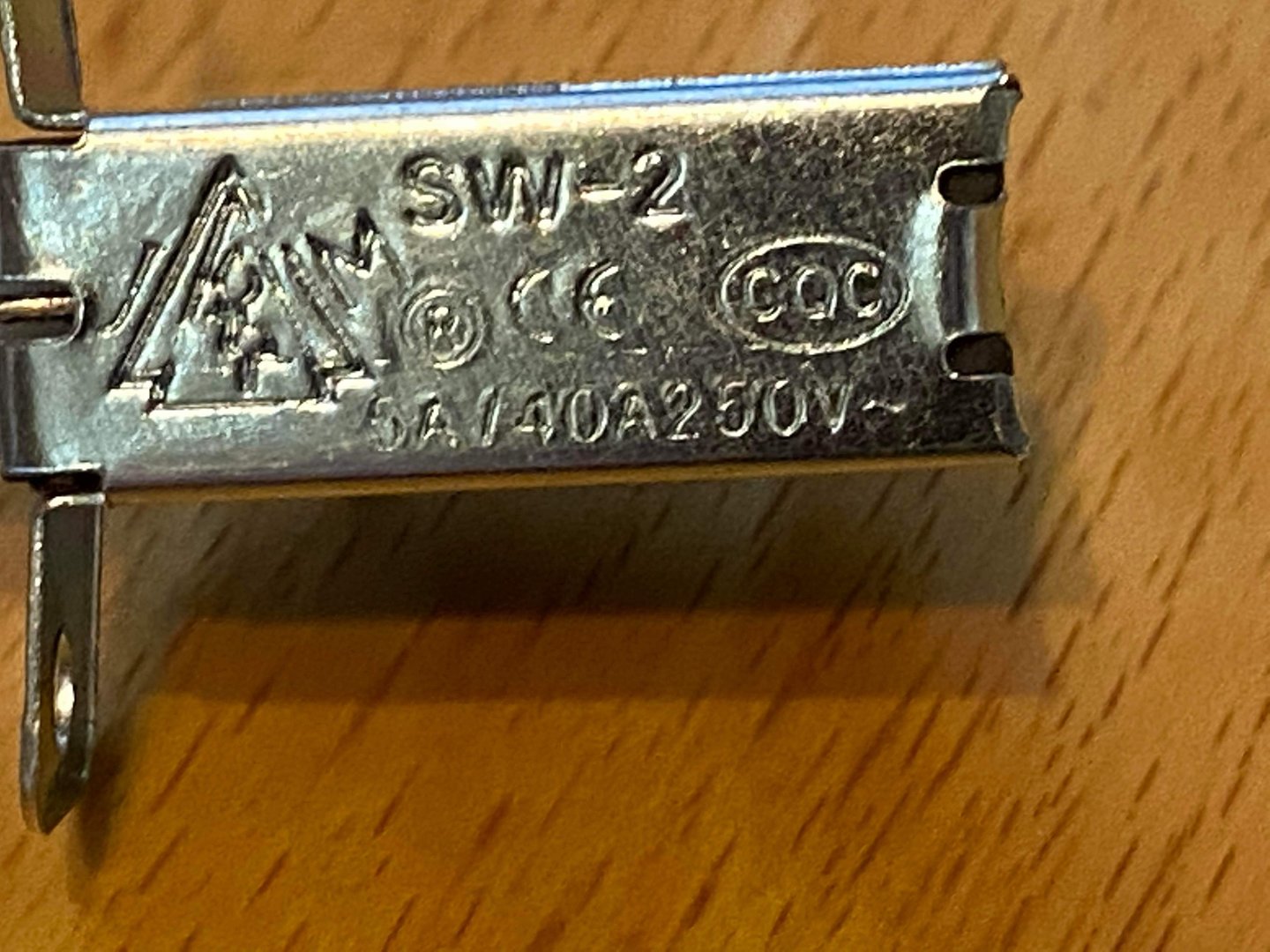

Hmm - vet ikke helt om jeg stoler helt på den medfølgende bryteren til å takle 4x600W SMPS strømforsyninger i hekken…

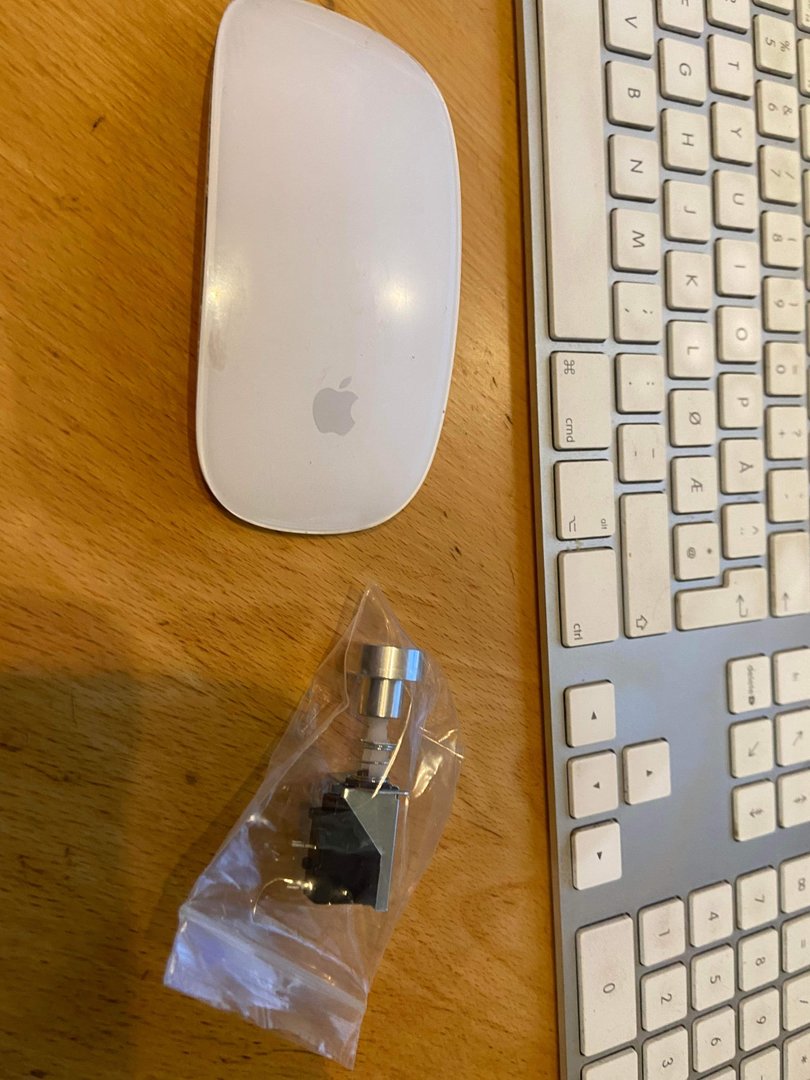

Jeg har forsåvidt en Bulgin kombiterminal med 10A topolt bryter og sikring, men kanskje like greit å sette på et industri-rele med en gang.
Johan-Kr
Hehe.. jeg møtte han på Fornebu en gang på 80-tallet... måtte ta meg sammen for ikke å flire... men dyktig bryter var han... eller begge brødrene for den del..

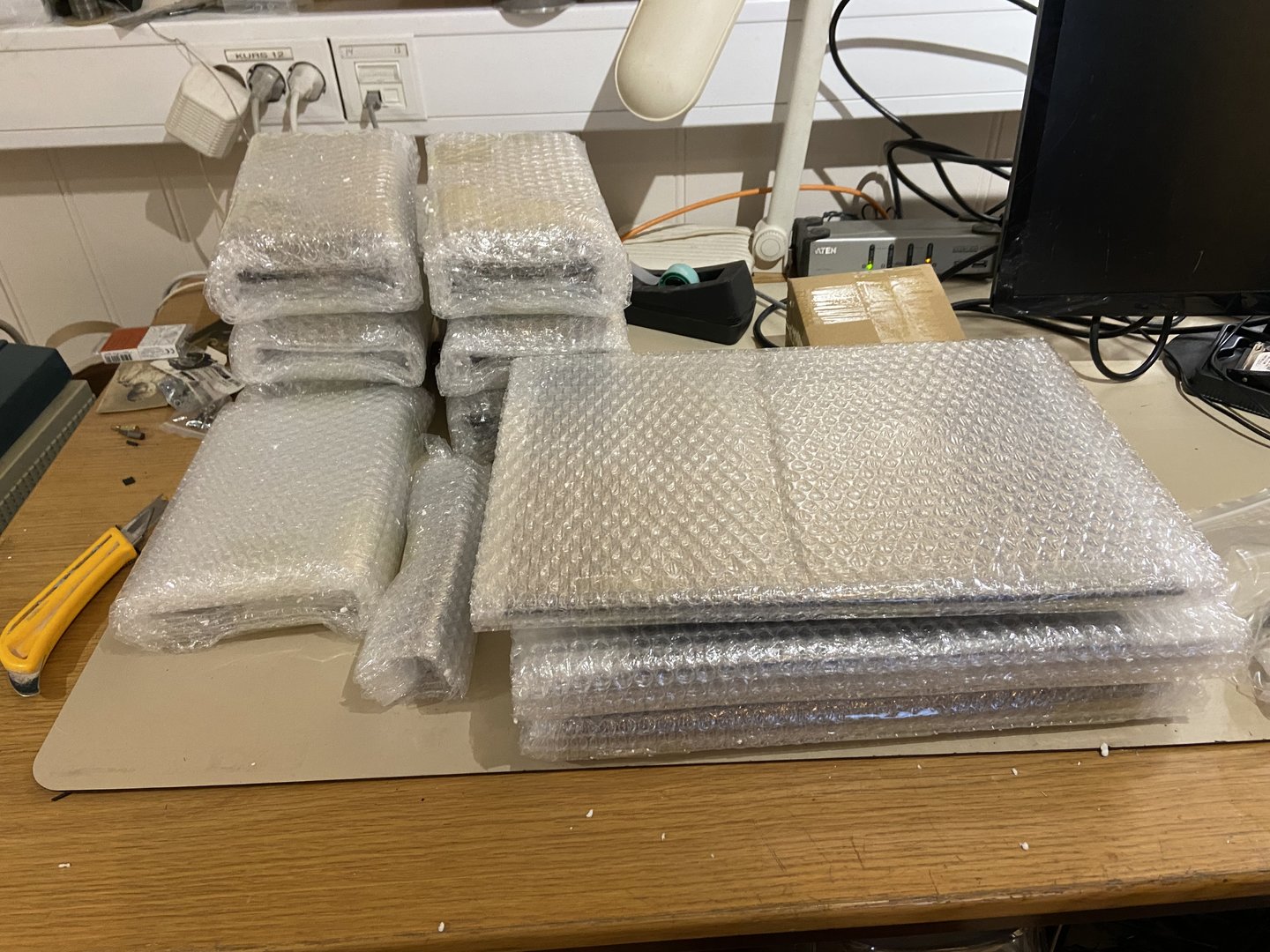

Kineserne har glemt å legge ved monteringsanvisninga, så en liten prøvemontasje må til for å se hvilke skruer som skal brukes hvor, og for å vurdere om det er noe som kan komme i konflikt under montasjen.
Har bestilt meg et rele med 230V spole fra Elfa for å avlaste bryteren.

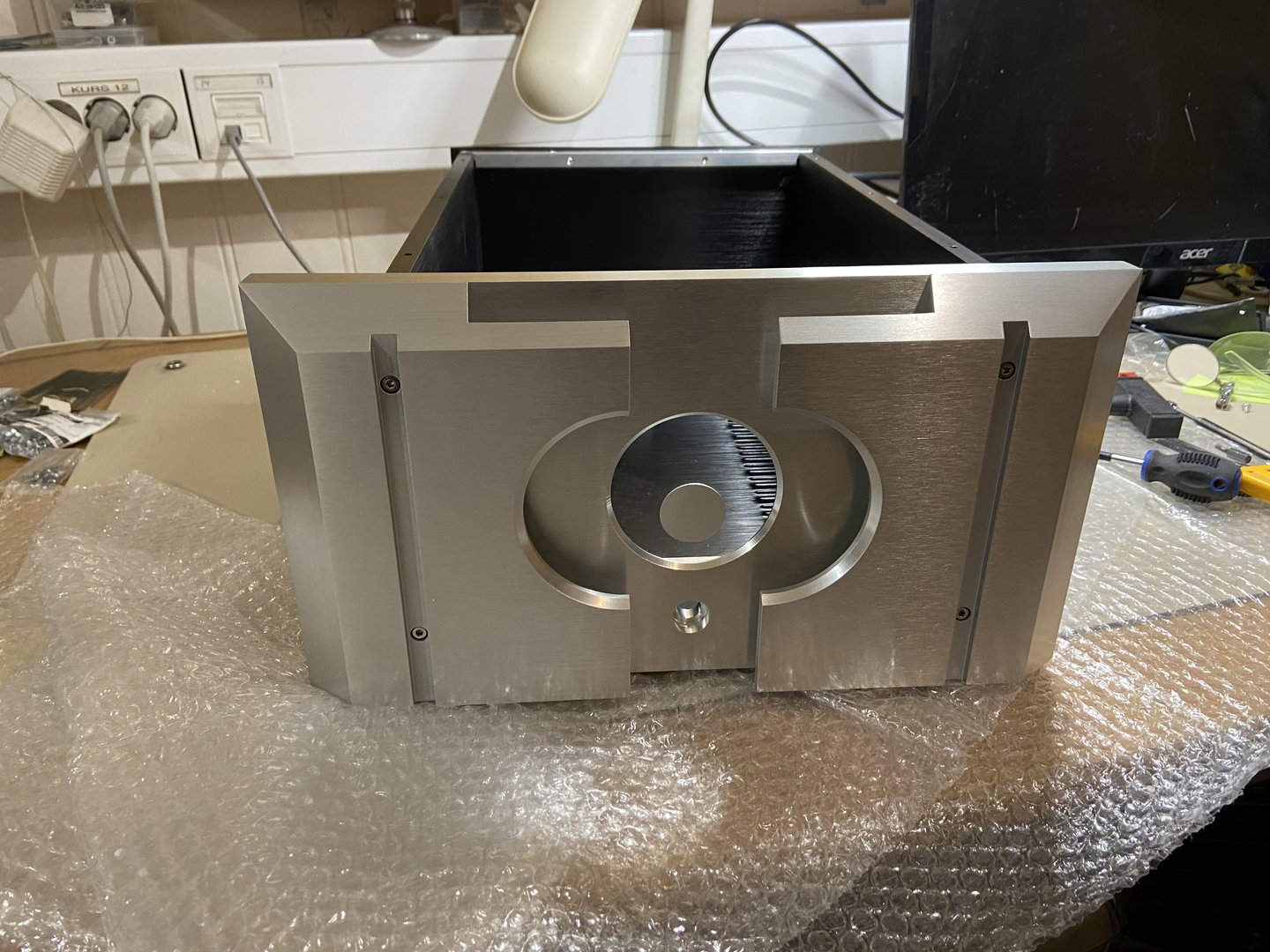

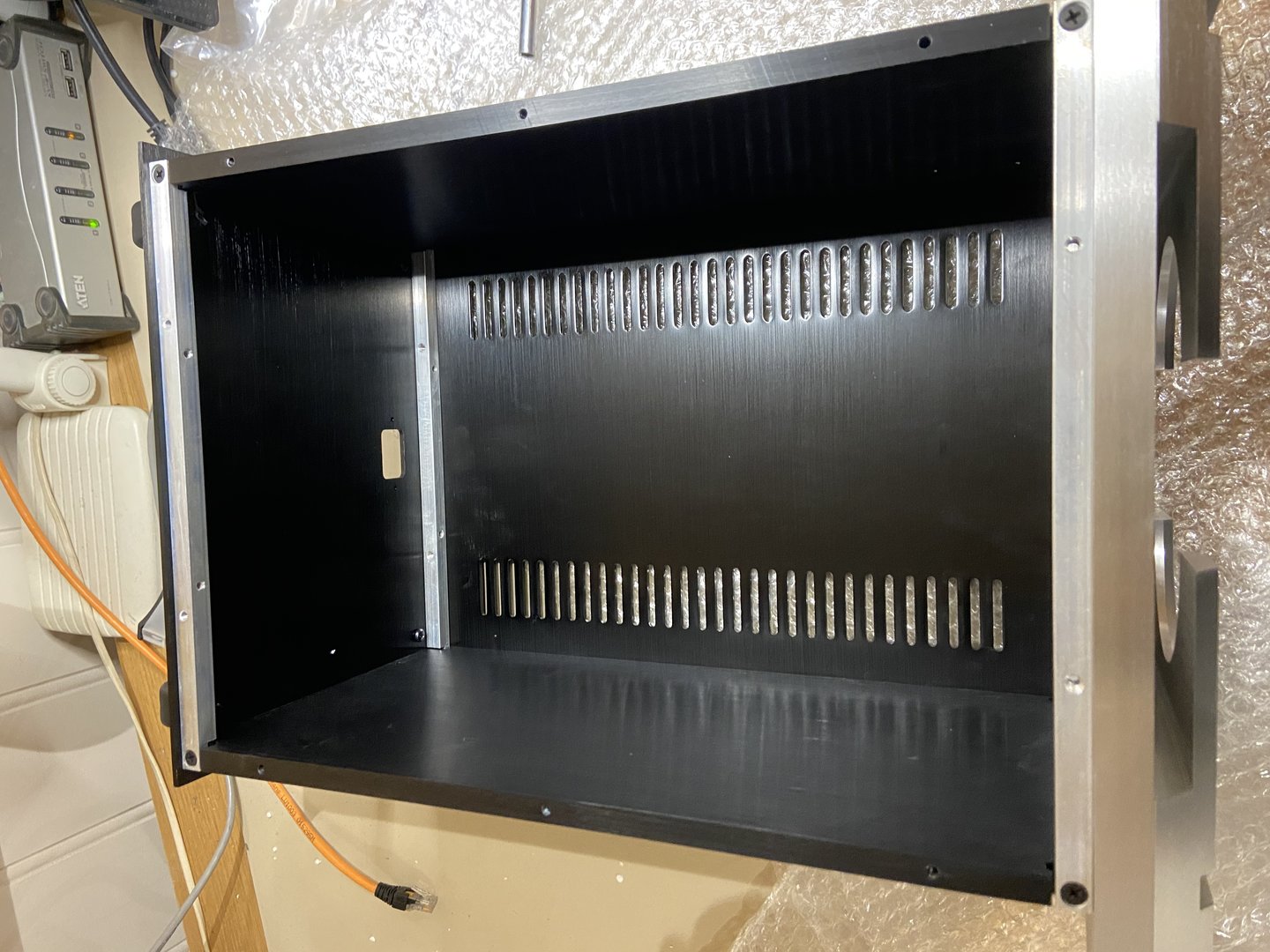

Høvelig solid klump. Fit og finish ser bra ut…

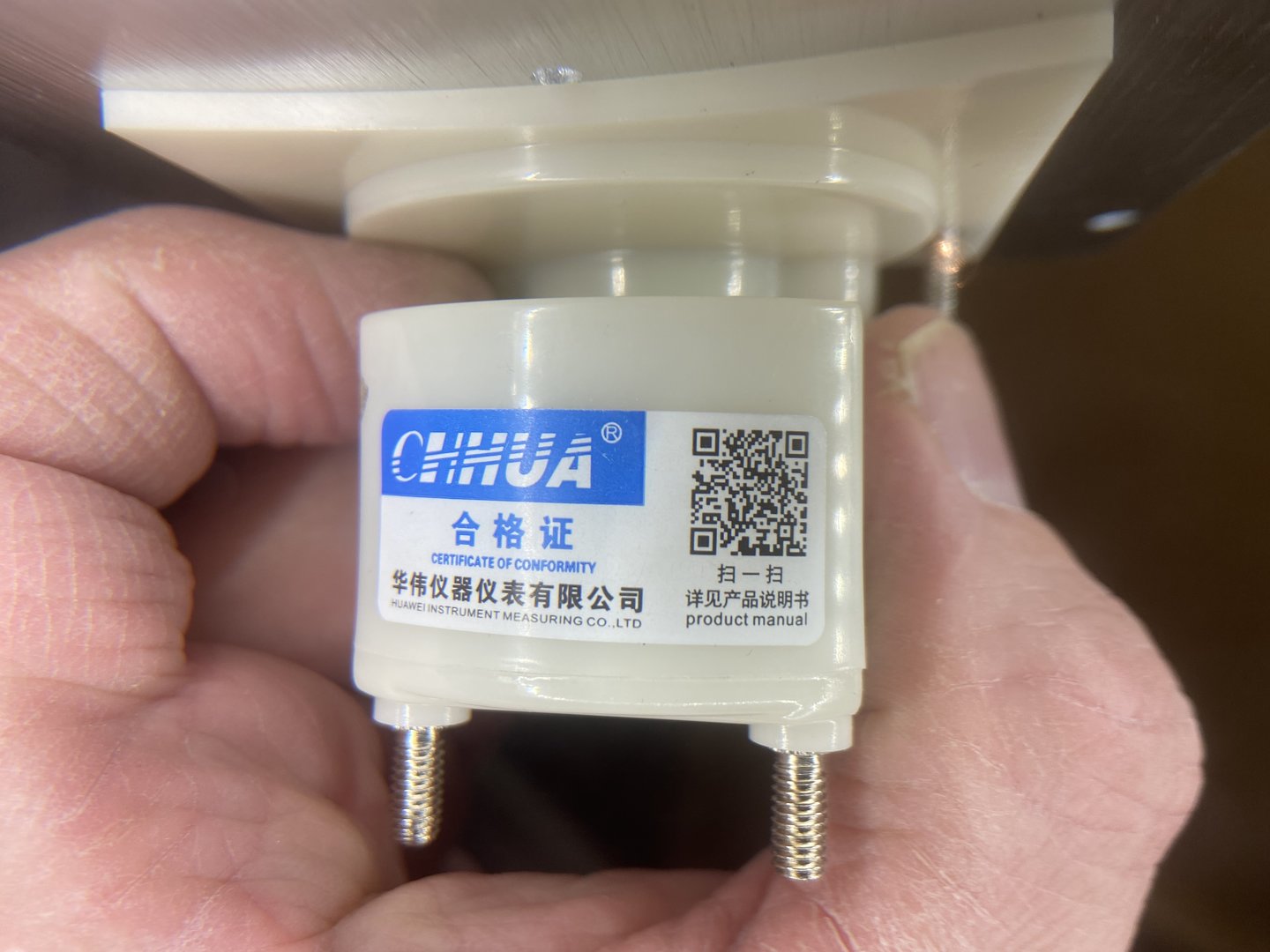

Dette meteret til fronten var ikke greit å finne ut av. QR-koden leder til en kinesisk samleside for en masse forskjellige instrumenter. Er det et VU-meter, wattmeter, voltmeter, amperemeter eller hur?
Johan-Kr
Hm.. mulig jeg har misforstått, men viser det ikke bare tomgangsstrømmen i originale Passlabs? Nå går vel ikke strømmen i seg selv gjennommeteret, så det er vel enten mA eller mV...??
Lekkert kabinett, har brukt to slike til Holtonbygg, bestilte med sort frontplate. Mulig jeg må noe slikt igjen
Du fyller de godt opp sjønner jeg
Det henvises jo til en product manual der ser jeg ( nede til høyre på metret )
Nå er jeg ikke helt sikker på at det som kineserne har levert tilsvarer det som som er originalt i en XA160....
Meteret skal vel angi biasstrøm, og det er kanskje noe absurd å skulle måle i en nCore-basert sak...
Johan-Kr
Og den ser slik ut...Det henvises jo til en product manual der ser jeg ( nede til høyre på metret )
Google translate hjelper ikke...
Jeg finner ut fra fysiske mål at det må være en type 85L1 eller 85C1, men om det er A eller V er ukjent.
Johan-Kr
Var nok en grunn til at jeg henviste til den serru....
Omtrent samme som når jeg skulle lese på coveret / vedlegget ang ei plate jeg har.
Var japan-pressing... omtrent like vanskelig vil jeg si -
