    Vi begynner med denne...

    En Scsi-disk fra attenhundre og brødmangel...

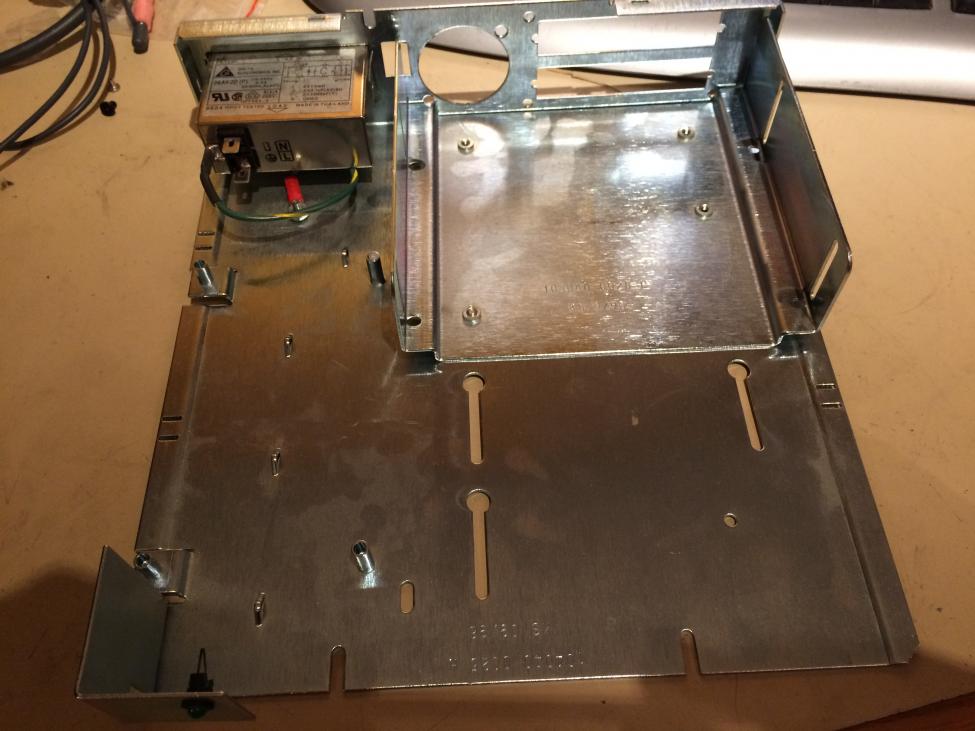

    Så kaster vi alt dette...


    Da har vi et fint lite kabinett...


    Prøveutlegg...


    Legger ut litt flere bilder etter hvert.

    Dette blir en stereosak med to Hypex UcD180 og en SMPS400.

    Johan-Kr


    Fenalaar

    Hi-Fi freak
    Ble medlem
    12.05.2002
    Innlegg
    7.244
    Antall liker
    3.791
    Sted
    Narvik
    Torget vurderinger
    3
    Kuttet bort mellomstykke mellom de gamle SCSI-kontaktene...


    Fabrikert terminalplate. Det ble visst litt i trangeste laget. Velvel - et hvert prosjekt må ha sin feilkalkulering...


    Omdesign og ny terminalplate i morgen...

    Johan-Kr


    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    11.622
    Antall liker
    9.071
    Sted
    Hjemme
    Torget vurderinger
    3
    Ingen dum plassering av høyttaler terminaler det der! :)


    lyntoft!

    Hi-Fi freak
    Ble medlem
    30.05.2008
    Innlegg
    1.409
    Antall liker
    759
    Sted
    Kløfta
    Torget vurderinger
    1
    Åååå en Kingston Datasilo :)
    Har ett adaptec 2940 kort liggende fortsatt :) , tipper du får ganske grei 12/5 volt til småtteri fra den psu`n du plukka ut.

    Kol gjenbruk !


    Fenalaar

    Hi-Fi freak
    Ble medlem
    12.05.2002
    Innlegg
    7.244
    Antall liker
    3.791
    Sted
    Narvik
    Torget vurderinger
    3
    Såder - da var det mekaniske greit.

    Da var det å lappe sammen kablingen for to UcD180 på en SMPS400...


    Johan-Kr


    Aurora

    Æresmedlem
    Ble medlem
    04.06.2004
    Innlegg
    10.640
    Antall liker
    6.242
    Sted
    Ytterst i havgapet...
    Hm.. ser bra ut... eller? Hvor mye varme utvikler dette, og hvordan er koblingen til chassis for varmeavlerning????


    Fenalaar

    Hi-Fi freak
    Ble medlem
    12.05.2002
    Innlegg
    7.244
    Antall liker
    3.791
    Sted
    Narvik
    Torget vurderinger
    3

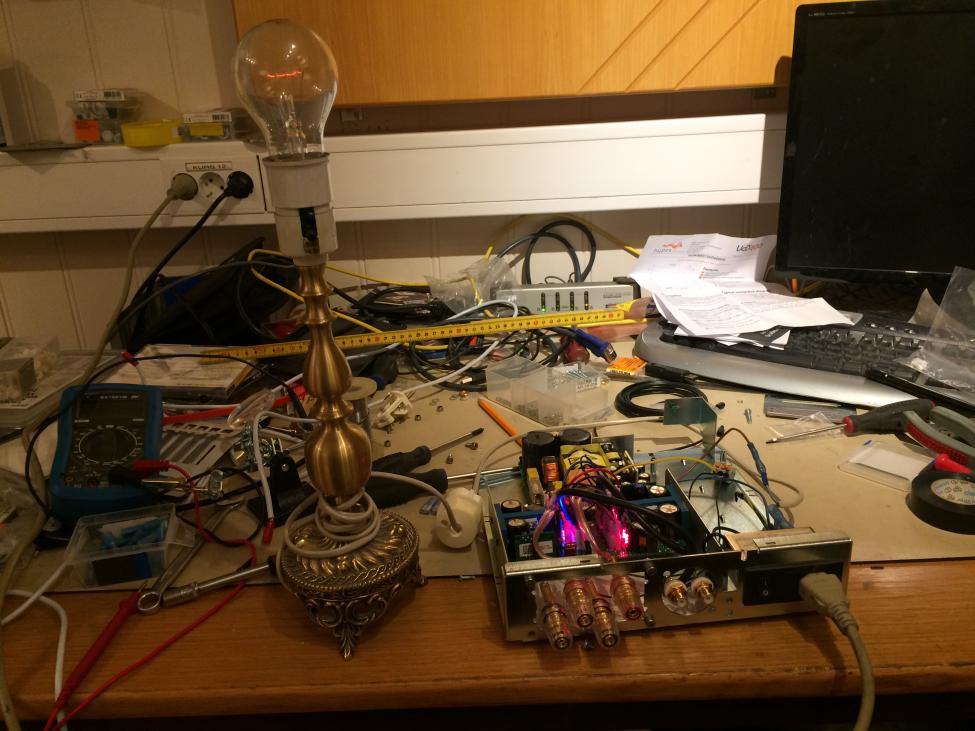

    It's alive!
    Lampa brukes til sikringskretsløp...



    Kjølefinnene på modulene er skrudd fast på den gamle diskholderen, med termisk pasta mellom. Det skal i teorien holde...

    Johan-Kr


    Fenalaar

    Hi-Fi freak
    Ble medlem
    12.05.2002
    Innlegg
    7.244
    Antall liker
    3.791
    Sted
    Narvik
    Torget vurderinger
    3
    Hmm - den sikringa i kabinettet var litt marginal. Den holdt når jeg fyrte opp med lampa i kretsen, men når jeg kobla sammen uten lampa, så ble det litt lite med det som viste seg å være ei 2A sikring.

    Litt romstering og et aldri så lite ran av ei 3A sikring, så funka det.

    Et par gamle bilhøyttalere som et potensielt offer til feilkoblingsguden, så var deg dags for å teste...


    Det viste seg da å være lyd i bare den ene høyttaleren, men en kjapp omkobling avslørte at den ene høyttaleren var død, og begge kanalene virka.

    Dags å teste i anlegget...


    Siden det er en gammel Kingston som er kabinett-donor, er testmusikken Daft Punk - Random Access Memories...

    Johan-Kr


    Fenalaar

    Hi-Fi freak
    Ble medlem
    12.05.2002
    Innlegg
    7.244
    Antall liker
    3.791
    Sted
    Narvik
    Torget vurderinger
    3
    Testing hos Uttern.


    Detta låter fugl. McIntoshen låter ikke 85000kr bedre, for å si det slik. Det er ganske marginale forskjeller...
    Helt syk value for money på dette...

    Johan-Kr


    Fenalaar

    Hi-Fi freak
    Ble medlem
    12.05.2002
    Innlegg
    7.244
    Antall liker
    3.791
    Sted
    Narvik
    Torget vurderinger
    3
    På tide å la forsterkerene få en ordentlig kasse, og få litt selskap inni kassa, så den ikke føler seg ensom...

    Jeg kjøpte et brukt 1U Modushop-kabinett her på brukten, som har inneholdt en DAC. Dette skal gå akkurat i høyden, gitt at man dobbeltisolerer over og under SMPS400-modulen, og går ned på høyden på spacerne.

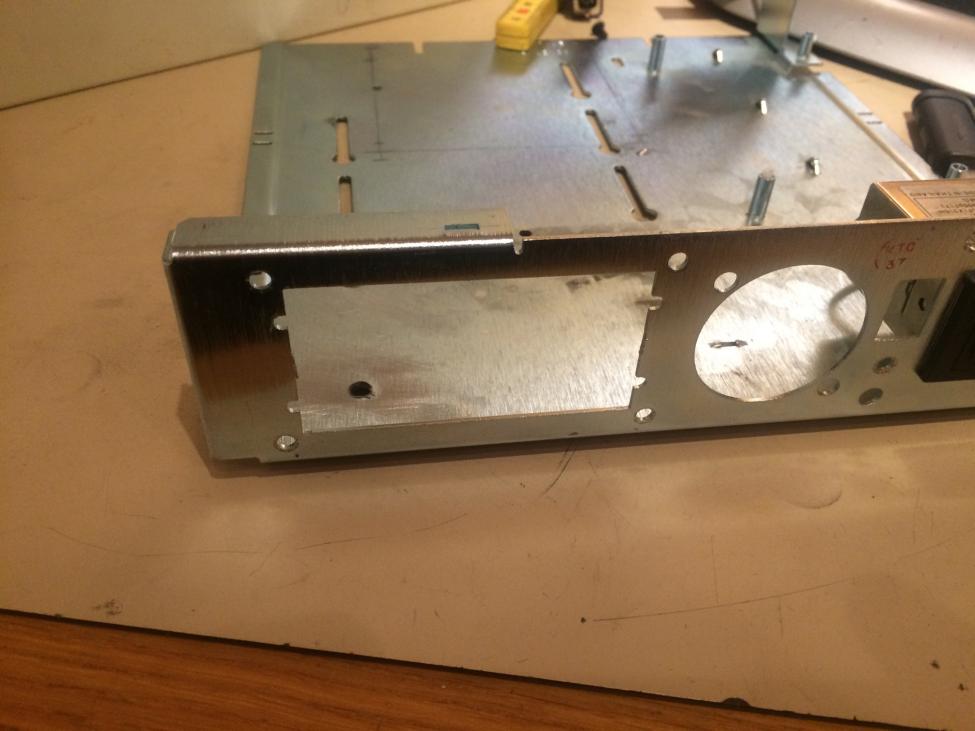

    Modifisert bakplate.

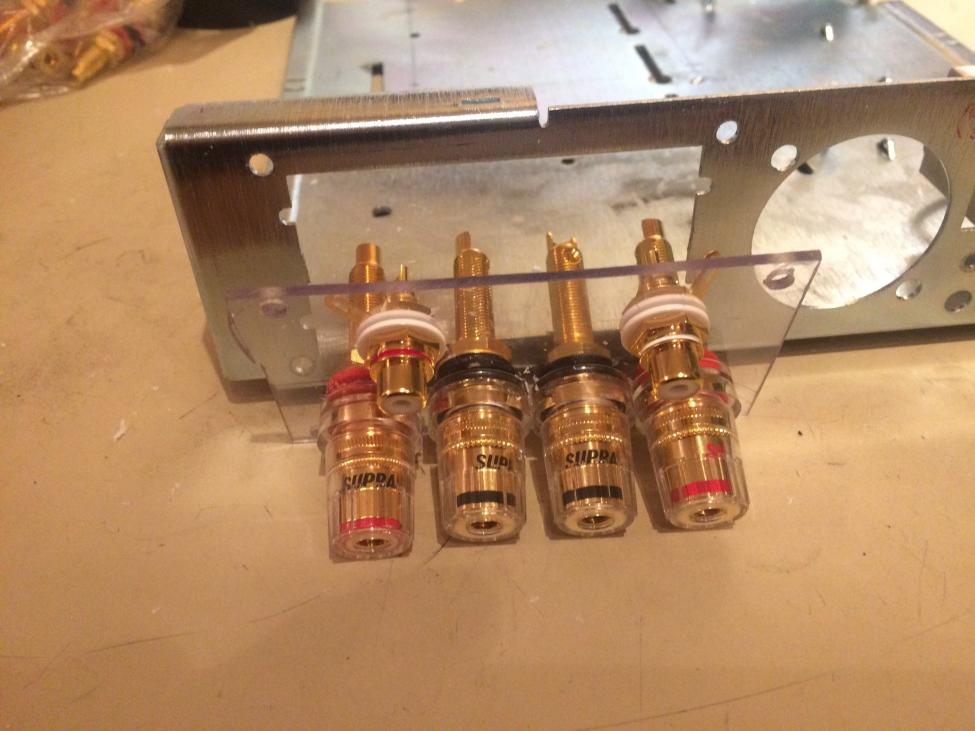

    Bakplate utstyrt med terminaler...


    Note to self (og alle andre) - om dere kjøper Modushopkabinetter eller andre alu-kabinetter, bruk de ekstra Euroene, og la de ta ut hullene. Dette kabinettet hadde selgeren selv tatt ut de hullene som han hadde benyttet, og hullene til Neutrik-pluggene trengte noe justering med fil for at de skulle passe helt. Det er ogå vanskelig å få kantene fine når en skal bore selv, selv om en har brukbart redskap til jobben (søyleboremaskin)...

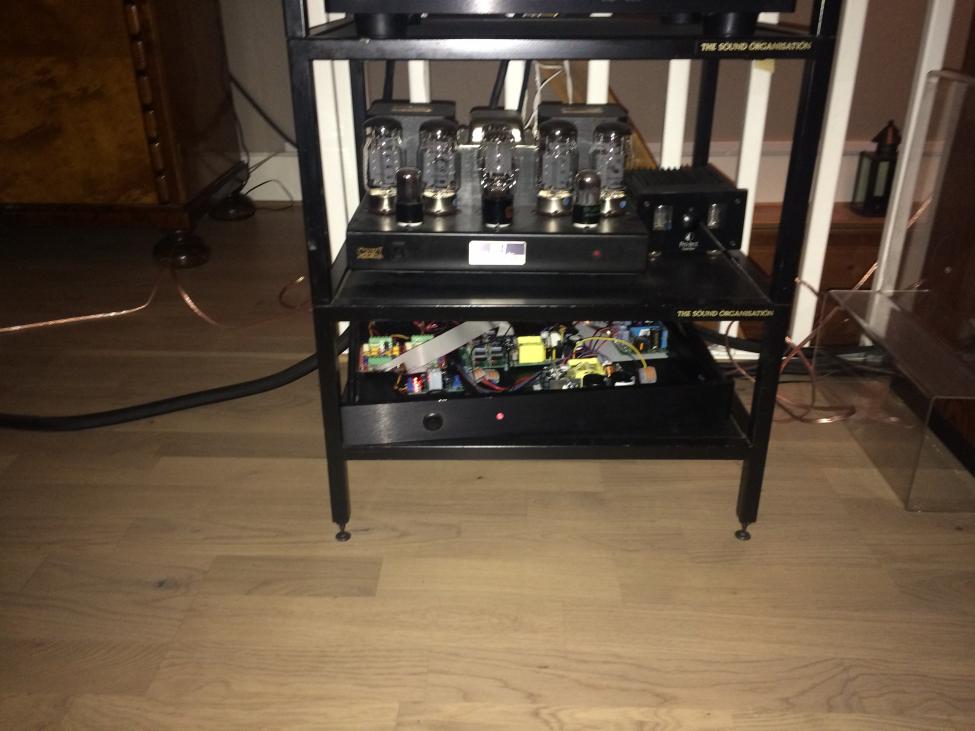

    Prøveutlegg av SMPS400, 2xUcD180, 1xUcD34, to stereo buffermoduler og regulator for strømforsyningen til bufferne. Det blir litt ugreie i forhold til kablingen, da jeg ble låst av de eksisterende hullene på bakplaten. For å få dette til å henge sammen, måtte jeg jonglere på plass 4 høyttalerterminaler, sikring og en RCA, i tillegg til de eksisterende. Funker det ikke, så må jeg rett og slett bestille ny bakplate fra modushop, med en plassering av inn, ut og strøm som funker...


    Johan-Kr


    El-retur

    Hi-Fi freak
    Ble medlem
    08.01.2012
    Innlegg
    2.032
    Antall liker
    1.235
    Sted
    Sauda
    Torget vurderinger
    13
    Ser jo bra ut,blitt endel hypex her på hfs etter hvert.


    Fenalaar

    Hi-Fi freak
    Ble medlem
    12.05.2002
    Innlegg
    7.244
    Antall liker
    3.791
    Sted
    Narvik
    Torget vurderinger
    3
    Det er egentlig ikke noe rart - det er helt sykt mye valtua for penga i disse modulene...

    Johan-Kr


    roadrune

    Hi-Fi freak
    Ble medlem
    06.12.2014
    Innlegg
    2.187
    Antall liker
    1.011
    Sted
    Stord
    Torget vurderinger
    1
    Du kjøpte samme bufferene som meg ja :)


    Fenalaar

    Hi-Fi freak
    Ble medlem
    12.05.2002
    Innlegg
    7.244
    Antall liker
    3.791
    Sted
    Narvik
    Torget vurderinger
    3
    Du kjøpte samme bufferene som meg ja :)
    Ja, det ble et par slike i første omgang.

    Jeg mekka regulator selv, men jeg har bestilt noen +-12V regulatormoduler fra samme fyren som leverte bufferne for å få det litt ordentlig. Til $3,50 for stykket, inkl frakt, så var det ikke noe å lure på...

    Johan-Kr


    Fenalaar

    Hi-Fi freak
    Ble medlem
    12.05.2002
    Innlegg
    7.244
    Antall liker
    3.791
    Sted
    Narvik
    Torget vurderinger
    3
    Monterte på SMPS400 på 6mm spacere. Dette skal iflg håndboka være det som skal til for å få svisa den inn i 1U.

    Da ble det trangt under lokket, gett... Det viser seg at disse topp- og bunnplatene lett bøyes, så der bør jeg nok lage et feste midt på fronten, så ikke bunnplata kan bøyes opp. Mon tro om det holder å lime på en liten vinkel med epoxy?

    Johan-Kr


    Fenalaar

    Hi-Fi freak
    Ble medlem
    12.05.2002
    Innlegg
    7.244
    Antall liker
    3.791
    Sted
    Narvik
    Torget vurderinger
    3
    Det originale hullet i frontplata til potmeter/bryter boret opp til 18mm, og det siste stykket opp til 20.2mm tatt med fil og Dremel for volumknapp.

    Siden intern høyde er helt på kanten for SMPS400, er en vinkel limt på, midt på frontplata for å hindre at bunnen bøyes opp og klemmer SMPS opp i lokket.


    Johan-Kr


    stingsilda

    Hi-Fi freak
    Ble medlem
    12.12.2008
    Innlegg
    1.745
    Antall liker
    1.863
    Sted
    Lillehammer
    Torget vurderinger
    2
    Venter spent på bilde av sluttproduktet og testrapport her, brodersen :)

    /Per


    Fenalaar

    Hi-Fi freak
    Ble medlem
    12.05.2002
    Innlegg
    7.244
    Antall liker
    3.791
    Sted
    Narvik
    Torget vurderinger
    3
    Moduler montert og klart for kabling...


    Johan-Kr


    Fenalaar

    Hi-Fi freak
    Ble medlem
    12.05.2002
    Innlegg
    7.244
    Antall liker
    3.791
    Sted
    Narvik
    Torget vurderinger
    3
    Oioi - det blir %&$"#&$& trangt under lokket når jeg bruker helisolerte kabelsko med krympestrømpe for tilkoblingene til UcD180ene. Det går på det berømmelige kløyvde, røde. 1U er i minste laget, gett..

    Fri for kabelsko, og trenger noen i litt mindre dimensjon til Speakon-kontaktene - får fortsette i morra.

    Johan-Kr


    Fenalaar

    Hi-Fi freak
    Ble medlem
    12.05.2002
    Innlegg
    7.244
    Antall liker
    3.791
    Sted
    Narvik
    Torget vurderinger
    3
    Clasern hadde løsninga - vinklede kabelsko. Et helsikke å klemme på, men funka fint som snus...



    Johan-Kr


    Fenalaar

    Hi-Fi freak
    Ble medlem
    12.05.2002
    Innlegg
    7.244
    Antall liker
    3.791
    Sted
    Narvik
    Torget vurderinger
    3
    Å være for kjapp i vendinga når man ska koble, og stole på hukommelsen kan være det som på godt nord-norsk kalles et "kukstøkke"...

    Den magiske røyken slapp ut av denne...


    Johan-Kr


    Fenalaar

    Hi-Fi freak
    Ble medlem
    12.05.2002
    Innlegg
    7.244
    Antall liker
    3.791
    Sted
    Narvik
    Torget vurderinger
    3
    Velvel - i mellomtiden har det vært 4 forsterkerkanaler til i boksen som skulle kobles til.

    Dette er nå gjort, og forsterkeren står nå med to UcD34-kansler spillende. Kabelen er Clas Ohlsons beste 2,5kvmm, da disse kanalene er beregnet på oppkobling med Speakon, og de vanlige kablene mine er utstyrt med spader.

    Litt vansker med Speakon-pluggen. Skruene som fester pluggen er i veien, og må forsenkes.


    Det låter slettest ikke ille. Det er litt lite trykk i bunn, men om det stammer fra bufferkortene, er jeg faktisk litt usikker på...
    2x30W er kanskje litt lite til Kef Reference Three...

    Johan-Kr


    Fenalaar

    Hi-Fi freak
    Ble medlem
    12.05.2002
    Innlegg
    7.244
    Antall liker
    3.791
    Sted
    Narvik
    Torget vurderinger
    3
    Når ting fikk gått seg til, så låter faktisk disse småmodulene utrolig bra. Jeg lurer på hvordan de hadde blitt med en Pass Labs B1 som buffer, istedenfor disse billige eBay spesialene fra Kina...

    Nå er en slik bestilt:


    Og en slik

    I bestilling. MiniDSP Open-DRC DA8 og Umik-1.
    Jeg blir å trenge et USB-lydkort med digital ut for å gjøre målinger, men de er overkommelige i pris.

    Johan-Kr

    Sist redigert:

    roadrune

    Hi-Fi freak
    Ble medlem
    06.12.2014
    Innlegg
    2.187
    Antall liker
    1.011
    Sted
    Stord
    Torget vurderinger
    1
    Du kan ta lyd ut på skjermkortet om det er hdmi...


    Fenalaar

    Hi-Fi freak
    Ble medlem
    12.05.2002
    Innlegg
    7.244
    Antall liker
    3.791
    Sted
    Narvik
    Torget vurderinger
    3
    Men da må du ha hdmi til coax- konverter. Ittno hjemmekino-dill her i huset (annet enn en BluRay-spiller og en epletv).

    Men se her hva jeg fant i skuffa. "Ka man ikkje har..."


    Da trenker jeg en optisk til coax-omformer, og det kommer seg på et par hundringser....

    Johan-Kr


    Fenalaar

    Hi-Fi freak
    Ble medlem
    12.05.2002
    Innlegg
    7.244
    Antall liker
    3.791
    Sted
    Narvik
    Torget vurderinger
    3
    Så er det litt fremgang her.

    Pakke fra Hong Kong...

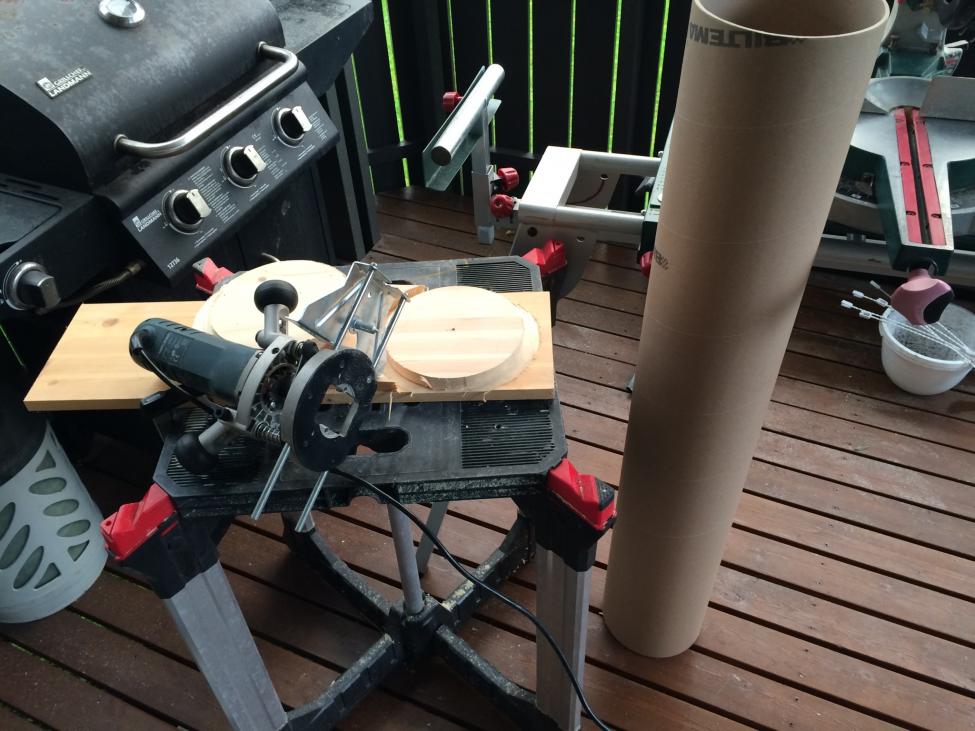

    Og så får overfresen kose seg litt på verandaen...


    Johan-Kr


    Fenalaar

    Hi-Fi freak
    Ble medlem
    12.05.2002
    Innlegg
    7.244
    Antall liker
    3.791
    Sted
    Narvik
    Torget vurderinger
    3

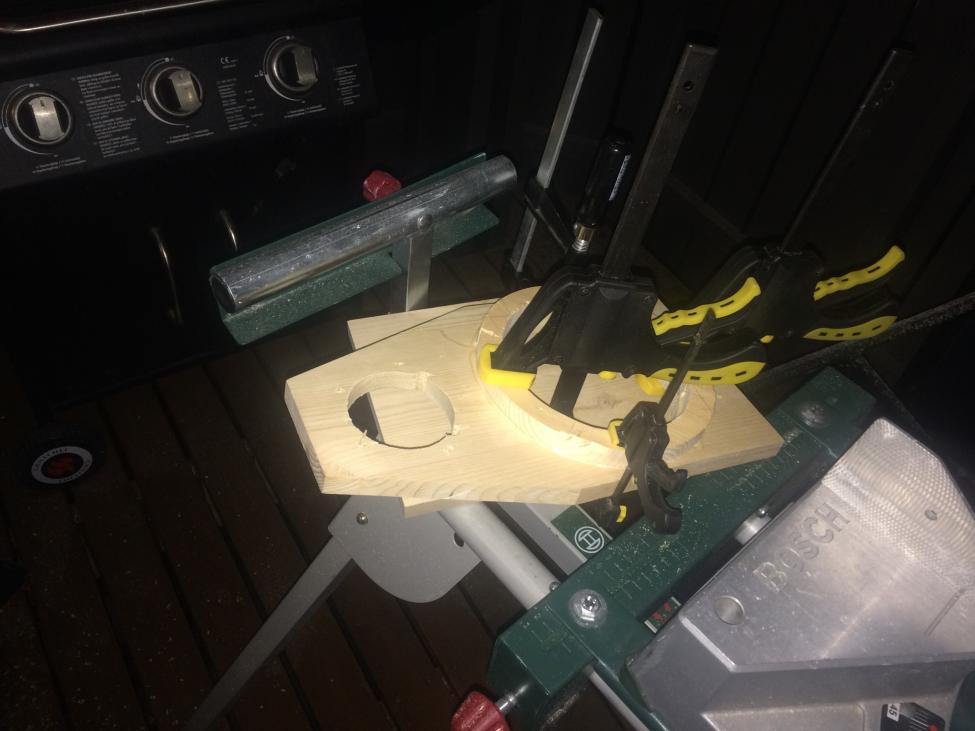

    Frontbaffel er ferdigmekka og har fått pålimt festering for 19cm støperør, som da blir bakkasse for mellombassen. Dette støperøret er litt tynt i godset, så det får et lag eller to med asfaltplate inni.

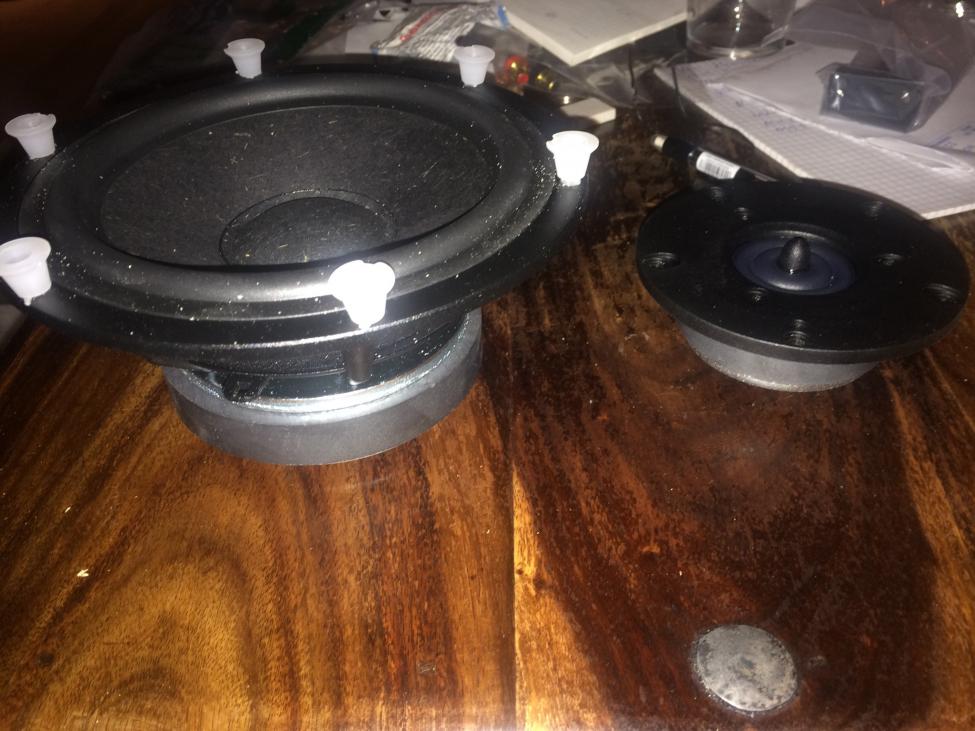

    Diskant (Scanspeak 2604 ringradiator) og mellombass (Seas ER18RNX)...


    Johan-Kr


    Fenalaar

    Hi-Fi freak
    Ble medlem
    12.05.2002
    Innlegg
    7.244
    Antall liker
    3.791
    Sted
    Narvik
    Torget vurderinger
    3

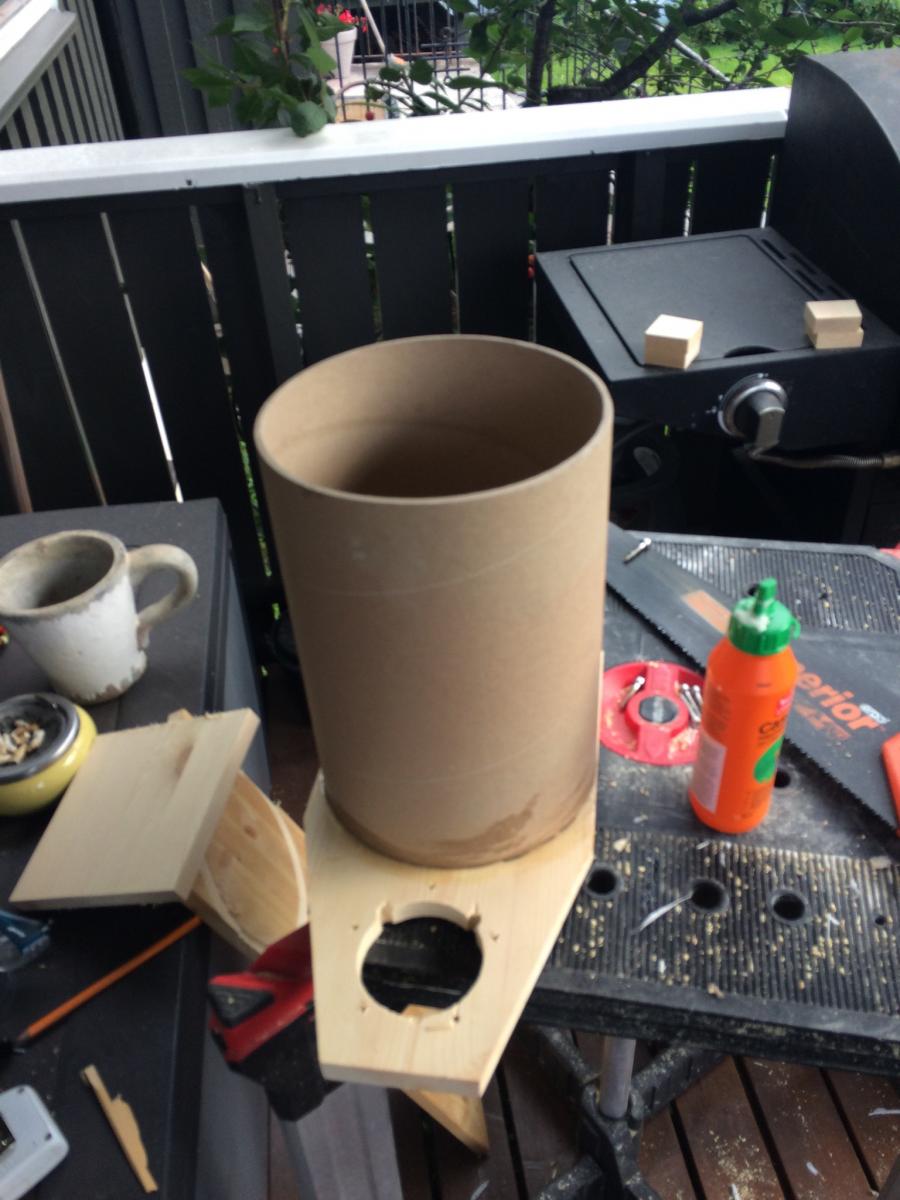

    Bak-kammeret til mellombassene er limt på. Nå får dette stå å godgjøre seg mens jeg er ute på kundebesøk...



    Johan-Kr


    Fenalaar

    Hi-Fi freak
    Ble medlem
    12.05.2002
    Innlegg
    7.244
    Antall liker
    3.791
    Sted
    Narvik
    Torget vurderinger
    3

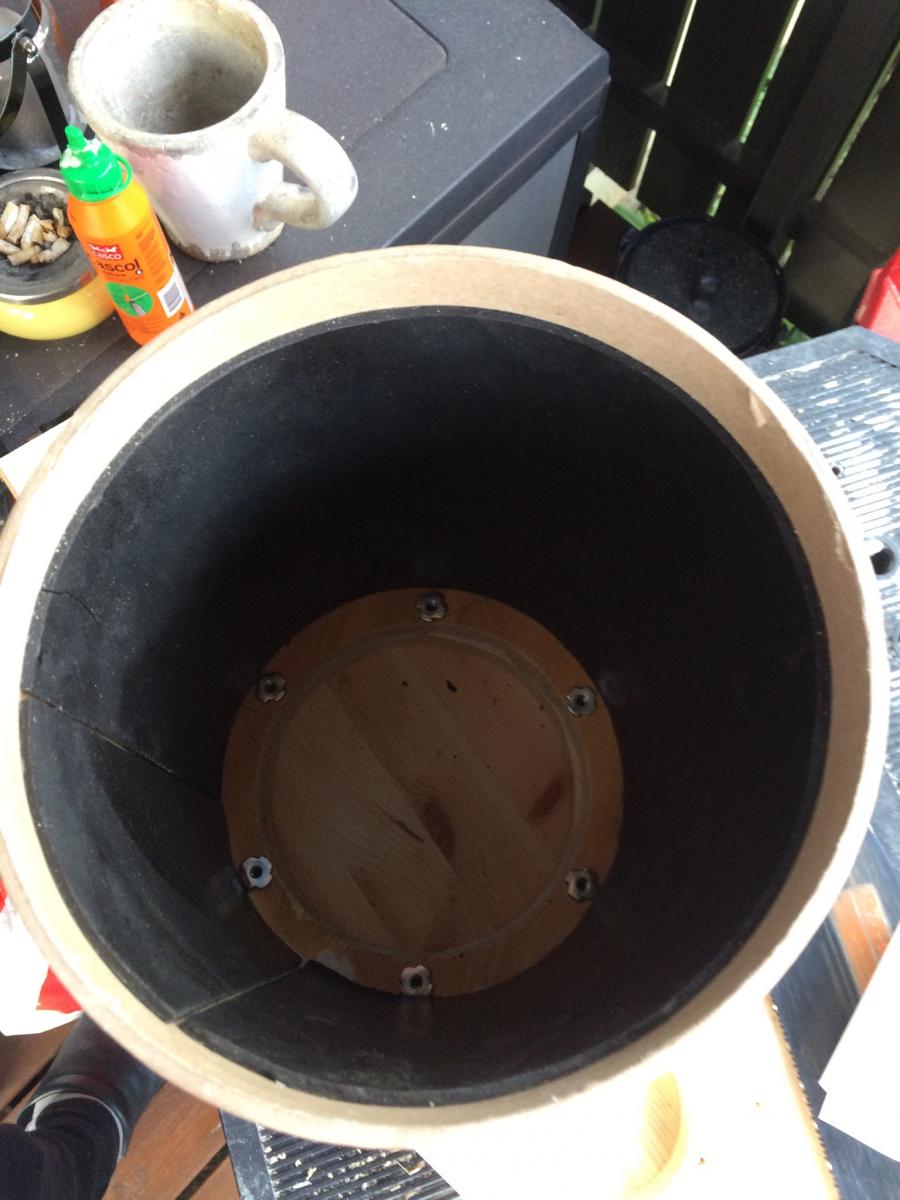

    Klomutre festet, og bitumenplate limt på. Jeg vet det burde vært Rampa-mutre, men "man tage hva man haver"...


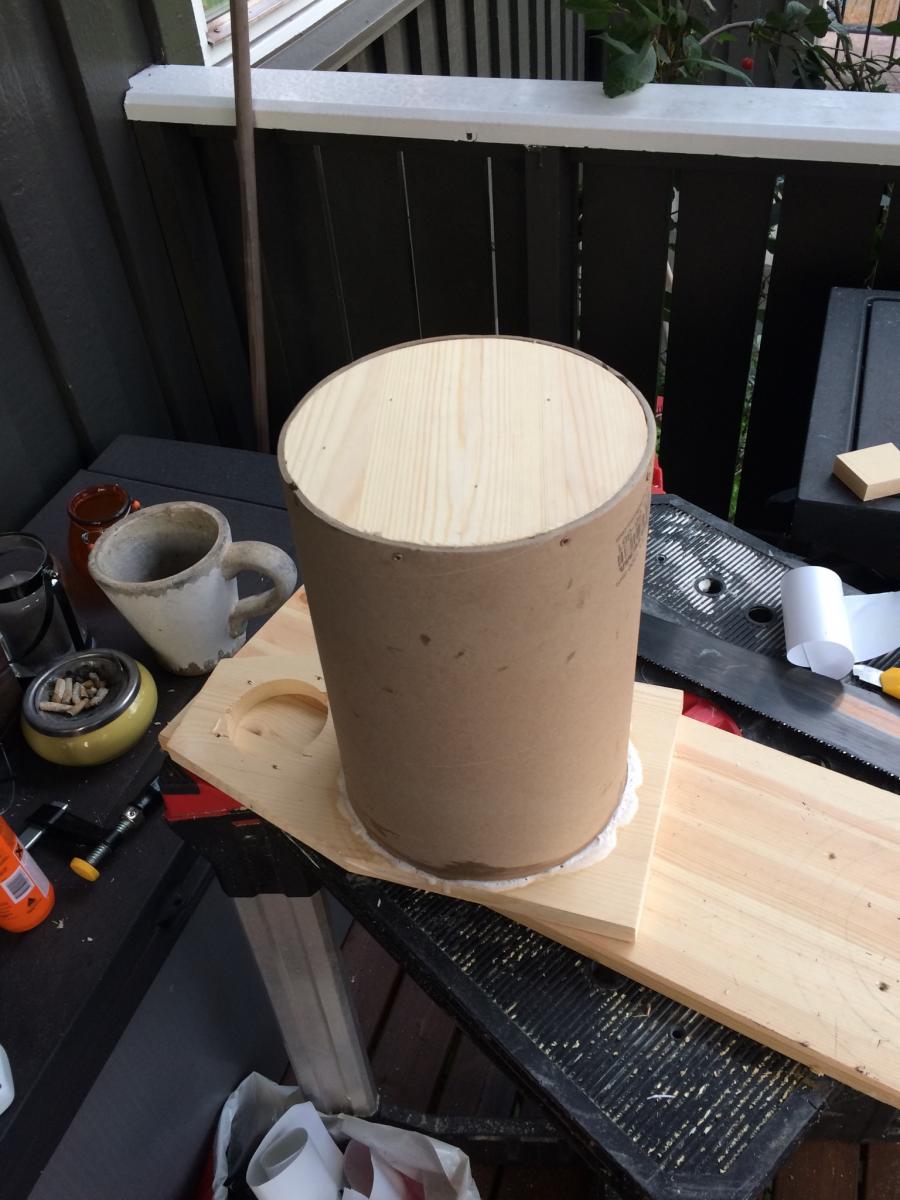

    Ryggplate skrudd og limt på.


    Nå skal dette få godgjøre seg ei stund og limet få tørke, før limrester kan fjernes, kassene pusses litt, foten monteres og kanskje en liten touch med en sprayboks. Fronten får et lag med mørkegrå hattehyllefilt.

    Johan-Kr


    roadrune

    Hi-Fi freak
    Ble medlem
    06.12.2014
    Innlegg
    2.187
    Antall liker
    1.011
    Sted
    Stord
    Torget vurderinger
    1
    Har du mer info om høyttalerne?
    Det så interresant ut.


    Dyret

    Hi-Fi freak
    Ble medlem
    31.05.2012
    Innlegg
    2.155
    Antall liker
    1.986
    Sted
    Byen med kråke
    Torget vurderinger
    1
    Dette ser jo rett så hyggelig ut! Men som Roadrune sier, har du mer informasjon på disse høyttalerene? Er litt nyskjerrig seh ;)


    Fenalaar

    Hi-Fi freak
    Ble medlem
    12.05.2002
    Innlegg
    7.244
    Antall liker
    3.791
    Sted
    Narvik
    Torget vurderinger
    3
    Høyttalerne er "sugd av eget bryst" som det heter - dvs min egen konstruksjon.

    Dette er beregnet som topp for en treveissak, for å ha et eksperimentsystem for å lære å ratte dsp, og å kunne teste forskjellige bassløsninger.

    Denne er svært enkel - en baffel med en Seas ER18RNX og en Scanspeak 2604 ringradiator.

    Bakom Seasen er det et lukket kammer, laget av et 28cm langt støperør fra Biltema med Ø=19cm. Inni er det 3mm tykk bitumen, og det er ei rund plate som utgjør bakveggen. Volumet er ca 7 liter, som gir f3 på 87Hz.

    Aktiv deling med MiniDSP OpenDRC DA8, UcD34 til å drive disse toppene og 2xUcD180 til bassmoduler.

    Johan-Kr


    Dyret

    Hi-Fi freak
    Ble medlem
    31.05.2012
    Innlegg
    2.155
    Antall liker
    1.986
    Sted
    Byen med kråke
    Torget vurderinger
    1
    Spennende! ser frem til å høre hva du mener om ER18RNX i ett såpass lite lukket kammer. Dette er så absolutt ett flott element. :)


    Fenalaar

    Hi-Fi freak
    Ble medlem
    12.05.2002
    Innlegg
    7.244
    Antall liker
    3.791
    Sted
    Narvik
    Torget vurderinger
    3
    Da er jeg tilbake fra vinterprepping av hytta.

    Jeg limte ferdig høyttalerne, og de har fått godgjort seg i limtvingene over helga.

    Litt kjapp pussing og en dash med knærs farge på sprayboks fra Biltema...


    Nå skal de få godgjøre seg til i korgen, og så får de mørk grå filt på fronten.

    Dyret: Volumet blir såpass lite, da elementene brukes som mellomtone og skal deles mot en egen basseksjon. I første omgang kobles de mot bassen til Kef ref three, mens jeg tester litt dsp-ratting. Så gjenstår det testing av litt forskjellige bassløsninger.

    Jeg har et par Peerless 315SWR 12"-basser, som jeg skal teste et par forskjellige løsinger på, og så er planen å prøve ei transmisjonslinje med Tangband W8Q-1071.

    Utfordringen er å få det hele inn i en størrelse som er spiselig for madammen...

    Johan-Kr


    Fenalaar

    Hi-Fi freak
    Ble medlem
    12.05.2002
    Innlegg
    7.244
    Antall liker
    3.791
    Sted
    Narvik
    Torget vurderinger
    3

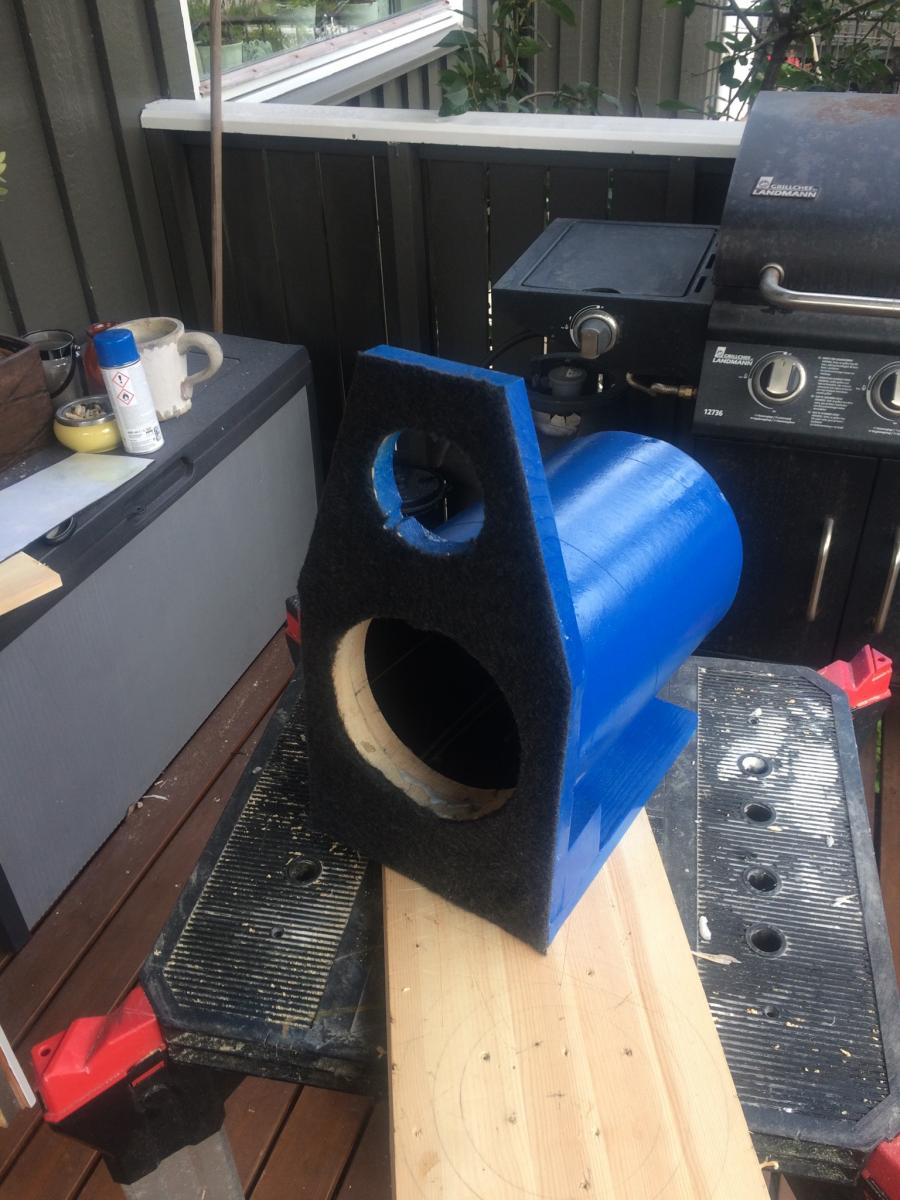

    Og der var fronten kommet på. Nå skal dette få godgjøre seg litt før terminalene monteres og det er tid for å teste...
