Erlands sorte 300B monoblokker

[LMC]

bare bruk noe grovt til jord....øker sannsynligheten for å få det tyst

ellers kan superreg anbefales:
til tross for at jeg har et "stivt" power;
mere ro,rom og en god del bedre dynamikk....som ikke var så værst fra før!
mvh



[calpin]

Meget spennende og vakkert.



[andreas]

ellers kan superreg anbefales:

hvilken regulator er det snakk om?



[LMC]

denne:
http://vacuumstate.com/kits.htm
mvh



[jbc]

Hvordan får man kjøpt disse regulatorene, og hvor mye koster de? Når jeg åpner nettbutikken på siden det linkes til så står det bare "the order page has been removed".

Jørgen



[Erland]

Bestiller en slik en av dagene.

Bygger ferdig og kobler opp uten, så har jeg den liggende til jeg blir klar til å "tweake" litt!



[Nightpuma]

Hei Erlend

Hyggelig å se det går fremover med prosjektet ditt. Jeg har akkurat innstallert de samme gitterchokene du har i mine Terraplane. Hos meg blir det litt utprøving av forskjellige utgangskondiser i preampen for å tune bassen, så det er ikke nødvendigvis plug and play Chokene og avkoblingskondensatorene i forrige trinn må sees i sammenheng for å få det til å spille godt.

Mvh Asbjørn



[LMC]

Hvordan får man kjøpt disse regulatorene, og hvor mye koster de? Når jeg åpner nettbutikken på siden det linkes til så står det bare "the order page has been removed".

Jørgen

den så ut til å virke igår så vent og se om det kommer seg ellers er det bare å sende en mail til Allen Wright



[Erland]

Hvordan får man kjøpt disse regulatorene, og hvor mye koster de? Når jeg åpner nettbutikken på siden det linkes til så står det bare "the order page has been removed".

Jørgen

https://www.buy-secure.com/shop/200345/vse_secure_goodies.html

her er direktelinken



[LMC]

har spilt en del i kveld og dynamikken er MYE bedre.
det som er mest SJOKKERENDE er at forsterkeren er MYE HURTIGERE enn noe annet jeg har hørt tidligere inkludert Graaf GM-20 OTL som er den hurtigste rørforsterkeren jeg vet om
kanskje like hurtig som DP hos PD,bare MYE bedre klang.
Shit;håper jeg kan sette en inn på b+ til 300B også,kan egentlig bare levere ENTEN 400vdc ELLER 100mA og jeg trenger 428vdc OG 75mA til 300B
Har spurt AW om det er mulig å få til med større MOSFET´r eller bedre kjøling,så vi får se.?!?
MYYYYKT uten noe av hardheten fra GM-20......LØP og KJØP!
mvh
Leif "happy" Christensen



[Erland]

har spilt en del i kveld og dynamikken er MYE bedre.
det som er mest SJOKKERENDE er at forsterkeren er MYE HURTIGERE enn noe annet jeg har hørt tidligere inkludert Graaf GM-20 OTL som er den hurtigste rørforsterkeren jeg vet om
kanskje like hurtig som DP hos PD,bare MYE bedre klang.
Shit;håper jeg kan sette en inn på b+ til 300B også,kan egentlig bare levere ENTEN 400vdc ELLER 100mA og jeg trenger 428vdc OG 75mA til 300B
Har spurt AW om det er mulig å få til med større MOSFET´r eller bedre kjøling,så vi får se.?!?
MYYYYKT uten noe av hardheten fra GM-20......LØP og KJØP!
mvh
Leif "happy" Christensen

DONE!



[Audiomix]

Jeg har jo vært litt innblandet i denne super regulatoren
Bygger du 2 x mono Erland? Da vil du nok trenge to slike.
Litt teknisk:
Det er egentlig to regulatorer. Først en i serie og deretter en i paralell (shunt). Når denne skal justeres inn, balanseres disse to regulatorene slik at en med ønsket spenning ut lar shuntregulatoren brenne like mye effekt som "forbrukeren". Regulatoren blir stiv i begge retninger. For små trinn fungerer det utmerket slik som byggesettet leveres. For større trinn blir det adskillig flere watt som brennes av. Det vil kreve ganske mye mer kjøling. En må også se litt på de MOSFET transistorene som benyttes, men her er det mye å gå på.
Vær også obs på at regulatoren må ha 35 - 100 volt over seg for å fungere optimalt. Enten må forsterkeren tåle å jobbe med så mye lavere spenning, eller en må ha mulighet til å øke innspenningen tilsvarende.



[Erland]

Ja, dette er to helt adskilte ehneter.

Fant nettopp ut at jeg hadde bestilt kun en, så jeg etterbestilte en til.

Som nevnt kommer jeg til å bygge ferdig forsterkerne, og sette disse inn etterpå. Jeg har plenty plass "under lokket".



[Audiomix]

Fornuftig.
Få det så godt som mulig før en tyr til "sofistikerte oppgraderinger"



[Hal3101]

Noen som har skjema til denne superreg og hvordan den koples opp/funksjon ev. deleliste. Audiomix ?

TorH



[LMC]

deleliste finnes ikke
resten får du når du kjøper den
mvh



[Erland]

En ferdig!

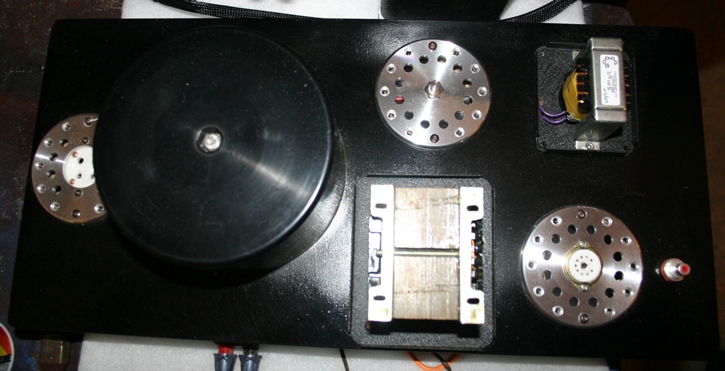

Mener jeg er ferdig med et av kabinettene for signalebehandlig:

Siden jeg bygger disse "identisk speilvendt" har jeg plassert det andre kabinettet ved siden av. Da er det lett å se hva som går hvor på over- / undersiden

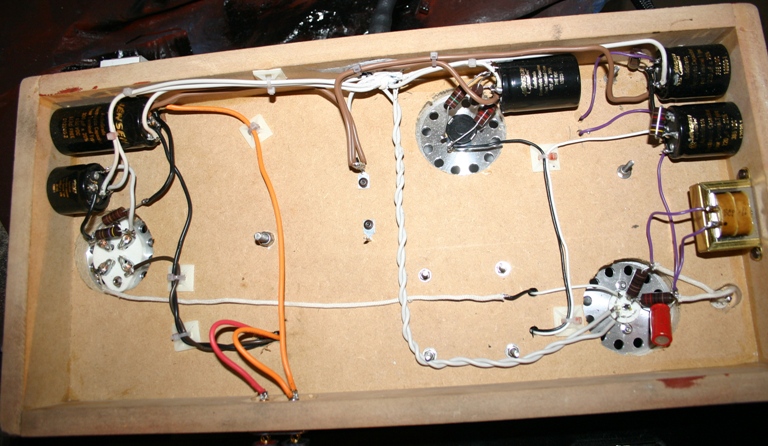

Slik ser det ut:



[Erland]

Det er ikke så mye greier, men nok for en nybegynner som prøver så godt han kan......



[LMC]

det blir sikkert gromt
men du kan jo tenke deg hvordan det var å eksperimentere seg frem til en støysvak layout!
mine blokker har 200 microvolt AC "støy" på utgangen og det er DØDSTYST selv på 107db horn.
mvh



[Erland]

Ja, jeg kan tenke meg det!

Selv om jeg stort sett har fulgt dine anbefalinger, blir jo dette litt forskjellig likevel. Det er ingen garanti for at jeg ikke ryker på samme jobben.

Det vil vise seg når jeg blir ferdg med resten og kobler strøm på greiene..



[LMC]

sålenge du følger reglene om 90 grader på trafoer og ledningskryss så går det stort sett greit.
samt ac og dc på hver sin langside i poweret
riaa´n var verre; der måtte jeg operere i flere plan i høyden.
mvh



[Nightpuma]

Hei Erland.

Jeg tror kanskje du har kobla gitterchoken feil. Det ser for meg på bildet ut som det loddeøret med den lille sorte prikken går til jord, og da jeg spurte Lefevre ang mine fikk jeg dette svaret:

"the dot is intended as "hot" or high AC side---- which in this case would be put the dotted
terminal to the anode of the tube."

Asbjørn



[Erland]

Hei Erland.

Jeg tror kanskje du har kobla gitterchoken feil. Det ser for meg på bildet ut som det loddeøret med den lille sorte prikken går til jord, og da jeg spurte Lefevre ang mine fikk jeg dette svaret:

"the dot is intended as "hot" or high AC side---- which in this case would be put the dotted
terminal to the anode of the tube."

Asbjørn

Du har rett i dine antagelser. Tok egentlig en sjans her, for de andre chokene jeg har er merket med roed "dot" den "andre veien".

Takk for tipset!
Jeg skal snu lederne til chokene naar jeg kommer hjem.

mvh Erland



[rama]

nye fremskritt, erland?
venter spent på fortsettelsen...



[Erland]

Er paa jobb!

Hjemme onsdag kveld.

Tror det blir lyd snart!

Er saa naere naa at jeg kjopte at par Western Electric 300B her om dagen.

Jeg har selvfolgelig noen rimeligere 300B som jeg kommer til aa benytte for oppstart. Det ville vaere veldig naivt aa teste med saa dyre roer, men jeg vil ha dem klare til aa settes inn straks alt viser seg stabilt



[rama]

godt, godt!
stå på!



[janly]

Er paa jobb!

Hjemme onsdag kveld.

Tror det blir lyd snart!

Er saa naere naa at jeg kjopte at par Western Electric 300B her om dagen.

Jeg har selvfolgelig noen rimeligere 300B som jeg kommer til aa benytte for oppstart. Det ville vaere veldig naivt aa teste med saa dyre roer, men jeg vil ha dem klare til aa settes inn straks alt viser seg stabilt

Litt OT, men hvor har du fått tak i WE 300B Erland? Bestilte et par hos TubeDepot for halvannen måned siden, men har fått vite at WE ikke har produsert disse på noen måneder nå, og at de er i gang med ny produksjonslinje nå om dagen. Om dette stemmer vet jeg ikke.

Her er info jeg har fått fra www.tubedepot.com
Western Electric has been back ordered on 300B tubes for several months now. They are currently in the process of a complete upgrade to their
manufacturing and equipment for 300B's, so production has been paused temporarily.



[Nightpuma]

Hei

Jeg har et par av helt nye som jeg kun har brugt maks 5 timer til overs. Jeg endte opp med å kjøpe for mange rør og
selger det ene paret. Det er ikke rejects, men offisielle rør med serienr fra den nye fabrikken til WE.
Send PM hvis du er interessert.

Mvh Asbjørn



[Erland]

En liten oppdatering.

En blokk er helt klar! Mangler to stk 1.6 A store glassikringer. Jeg hadde bestilt feil str. Får dem etter kl 1330 i dag.

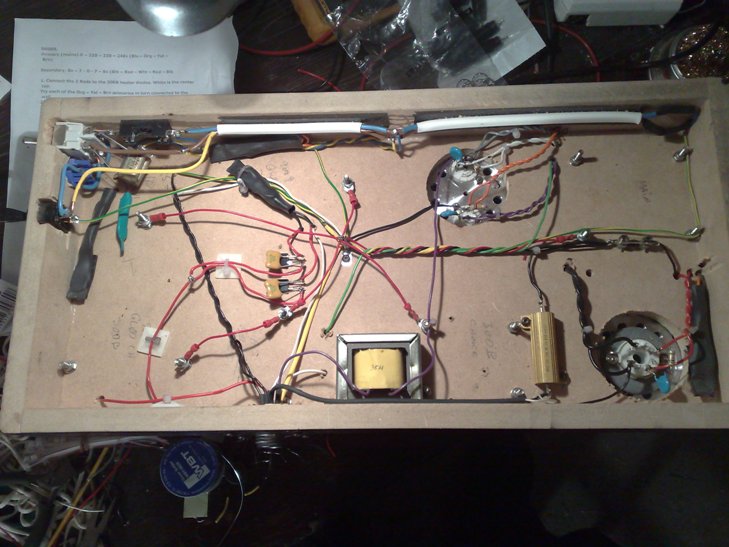

Her er et stk power helt komplett fra innsiden.

Kan som vanlig se litt kaotisk ut, men når man ikke benytter kretskort og konsekvent stjernejord blir det nødvndigvis slik.



[andreas]

De to TO-220 ca midt i bildet - er det fullbølge likeretter til glød, der diodene er avkoblet med silver mica kondiser?



[Erland]

De to TO-220 ca midt i bildet - er det fullbølge likeretter til glød, der diodene er avkoblet med silver mica kondiser?

Det er likeretterne til 300B. Lederen "forsvinner" gjennom chassis til e choke som står på oversiden, før den kommer tilbake og inn på flerleder-kontakten.



[Audiomix]

Silver mica parallelt med diodene?
Hva skal det være for?



[LMC]

demping av switchestøy?
mvh



[andreas]

Er ikke keramiske kondiser vel så egnet til det formålet?



[Erland]

Iflg konstruktøren er det slik det fungerer best. Med 1n Silvered Mica i paralell over hver diode.

Han har noen løsninger litt utenom læreboka av og til, men det er kanskje derfor forsterkerne hans er så bra som de er også?

mvh Erland



[LMC]

det er gløden vi snakker om?
mvh



[whistler]

Husk på verneutstyr når du slår på blokken som straks er klar, Erland!
"Expect it to either blow up, catch fire...or both" (sitat Morgan Jones.) ;D



[Erland]

det er gløden vi snakker om?
mvh

Ja, det er gølden til 300B



[Erland]

Husk på verneutstyr når du slår på blokken som straks er klar, Erland!
"Expect it to either blow up, catch fire...or both" (sitat Morgan Jones.) ;D

Tenkte å sette dem i garagen med "trippet" sikring, for så å gå inn i huset å slå på strømmen ;D

Neida, helt alvorlig så er sikringer hovedgrunnen til at jeg ikke har testet i dag.

Jeg trodde hadde 1.6A sikringer av den store typen som passer i holderne jeg bruker. Når jeg åpnet pakken, var det liten type.
Jeg kom nettopp hjem etter å vært å kjøpt riktige sikringer.

Det var fristende å lodde en liten "bypass" i dag.......

Jeg er nok optimist, men å starte opp disse blokkene uten sikring ville vel kunne plasseres i kategorien idioti!

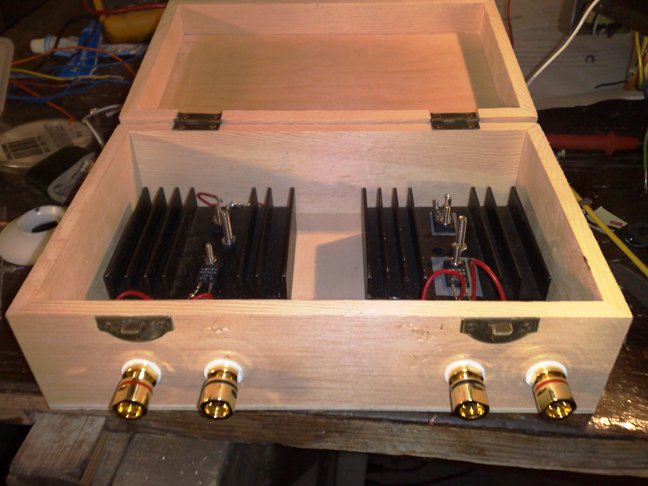

Har også laget en 8,25 ohm last box i dag. Det er nødvendig å ha en slik for å sikre at man ikke "brenner" utgangstrafo når man tester uten høytalere.
8 stk 33 ohm Caddock motstander+kjøleribber fra Motron. Høytalerterminaler fra Biltema, og en liten treeske fra Rema 1000. ;D
Kunne med monoblokkene klart meg med 1 kanals last, men laget denne slik at jeg kan teste mot to kanaler.

Nå skal jeg bort til Xtreme-cable å hente strømper til LMC-nett kablene. Slår på strøm i morgen.



[Audiomix]

Flott dummy! Husk å ha lokket av når du tester
