Erlands sorte 300B monoblokker

Diskusjonstråd Se tråd i gallerivisning

  • jane

    Hi-Fi freak
    Ble medlem
    27.06.2004
    Innlegg
    3.080
    Antall liker
    1.085
    Sted
    '
    Erland skrev:
    jane skrev:
    Noen spesiell grunn til at du ønsker å bruke stjernejord i et power supply?

    Jan E Veiset
    Ikke annet enn at jeg er blitt forklart at dette er god praksis uansett. Derfor valgte jeg denne løsningen her også.
    Stjernejord er noe som i hovedsak har til hensikt å hindre jordsløyfer og jordsløyfer er noe som i første rekke inntreffer i signalveien. I et power kan det faktisk være en fordel at jordpunket til råspenningen inn fra likeretter ikke er stjernekoblet til det jordpotensialet som forsyner forsterkeren. I et power er det mest naturlig å bruke en groundbus, og i motsetning til i en forsterker er evt ripple som finnes langs denne groundbus-en av det gode. Det er av og til tilsiktet også, eksempelvis er det ikke uvanlig med common mode choker i jordpotensialet.
    Siden jord inn og jord ut i et power oppfører på en annen måte enn jord inn og jord ut i en forsterker blir tankegangen også en annen.

    Jan E Veiset


    LMC

    Æresmedlem
    Ble medlem
    03.08.2006
    Innlegg
    24.955
    Antall liker
    13.299
    Sted
    Drøbak
    Torget vurderinger
    45
    og konklusjonen i dette tilfellet var?
    mvh
    Leif


    Nightpuma

    Hi-Fi freak
    Ble medlem
    23.01.2005
    Innlegg
    2.432
    Antall liker
    496
    Sted
    Agder
    Torget vurderinger
    2
    Erland skrev:
    Nightpuma skrev:
    Hei Erland

    Fint du poster bilder underveis, det setter jeg stor pris på. Ang. gitterchoke, må jeg spørre om hvorfor ble det Magnequest?

    Asbjørn
    Jeg pleier å spørre rundt litt før jeg velger komponenter. LMC anbefalte S&B gitterchoke, så jeg kontaktet John Chapman hos Bent Audio. Før Music First fikk full kontroll på S&B produkter, solgte han disse. John hadde ingen igjen, men jobbet med å finne en erstatning for dette produktet. I denne prosessen, hadde de blitt anbefalt å prøve Magnequest. Resultatet var at ved en "side-by-side" test, fant de MQ chokene til Mike LaFevre bedre enn de fra S&B. John anbefalte meg å kontakte Mike direkte, siden han ennå ikke har noen forhandleravtale.

    Så ut fra disse kriteriene, sto jeg egentlig med tre valg-

    S&B - men da må jeg forholde meg til Music First (som har hatt mine TVC'er i over tre mnd uten å komme med noen tilbakemelding :mad:
    Lundahl - som er gode, men som LMC fant mindre velklingende enn S&B
    MQ som John Chapman anbefalte.

    Jeg valgte å høre på John, som alltid har kommet med gode anbefalinger tidligere.

    Jeg ringte Mike, som var en skikkelig trivelig "down to earth" kar, og forklarte hva jeg var ute etter. Han sa at hans gitterchoker var "the best there is" og at jeg kunne teste mot hva som helst "cost no object", og at han vikler alt på bestilling. Til et rør som jobber med lav spenning, anbefalte han en choke med "Hi Nikkel" kjerne. Høyere spenning "Lo Ni" og for veldig høye spenninger, som ved f. eks 845 rør uten interstage, en annen type kjerne.

    Jeg bestilte 2 stk Hi Ni. De kostet $250 + frakt.
    Hei

    Høres ut som et fornuftig valg. De tror jeg jammen jeg også skal legge inn bestilling på.

    Asbjørn


    Erland

    Hi-Fi freak
    Ble medlem
    10.04.2003
    Innlegg
    3.238
    Antall liker
    6
    LMC skrev:
    men nå må du slutte å kaste bort tiden her på forumet og bygge videre 8)
    IMO
    Mvh
    Inntil posten kommer på besøk blir alt litt sånn "halv-kvasi" nå. Siden jeg ikke har connectoren fra Gary og monteringsplatene fra vt4c, er det ikke så mye å montere eller lodde fast i.

    Slik der det ut når jeg "tracker" pakken nå:

    16.10.07 19.09 REGISTRERT OMLASTINGSTERMINAL 0020 OSLO
    14.10.07 16.27 AVVIK I PRODUKSJONEN Årsak: Antatt tollpliktig 0020 OSLO
    14.10.07 14.50 ANKOMMET MOTTAKERLAND 0001 OSLO

    Først så ruger de på pakken hele helgen - når de endelig får den ut av tollen, blir den liggende på omlastingterminalen i Oslo nå i 24 timer.
    Reklamen sier: Noen er mer opptatt av og levere enn andre - ja greit nok det, men NÅR

    Det må være en konspirasjon her:

    Når jeg er offshore og bestiller noe som skal komme etter at jeg kommer hjem, da leverer de raskt, slik at kona får hentelappen (og dermed se hva greiene koster).
    Når det virkelig haster, da ligger de med intimkontakt med pakkene mine i dagevis. Vet nesten ikke om jeg tør å ta i papiret uten hansker......


    Erland

    Hi-Fi freak
    Ble medlem
    10.04.2003
    Innlegg
    3.238
    Antall liker
    6
    La ut bilder i går jeg. Det har ikke skjedd så mye i natt ;)

    Nå viser postens tracking dette;

    18.10.07 07.56 ANKOMMET POSTKONTOR 3201 SANDEFJORD (SANDEFJORD)

    De har en slik "skriv ut hentelapp" funksjon, det gjør jeg nå!


    LMC

    Æresmedlem
    Ble medlem
    03.08.2006
    Innlegg
    24.955
    Antall liker
    13.299
    Sted
    Drøbak
    Torget vurderinger
    45
    den har jeg og brukt mye,så nå er det bare å stå på døren, når de åpner
    lykke til
    mvh


    Audiomix

    Bransjeaktør
    Ble medlem
    05.07.2004
    Innlegg
    13.109
    Antall liker
    4.972
    Sted
    Kongsberg
    Torget vurderinger
    28
    Disse RIFA "klumpene":



    Er det kondensatorer eller RC nettverk?
    Sitter de bare rett over nettet? Eller fra hver fase til jord?


    Erland

    Hi-Fi freak
    Ble medlem
    10.04.2003
    Innlegg
    3.238
    Antall liker
    6
    Det er slike støydempingskondensatorer.

    De sitter rett over nettet.

    Jeg satte en over der det er konstant strøm og en over der strømmen kommer inn når bryter er aktivert.


    Erland

    Hi-Fi freak
    Ble medlem
    10.04.2003
    Innlegg
    3.238
    Antall liker
    6
    Joda, pakken lå på posthuset.

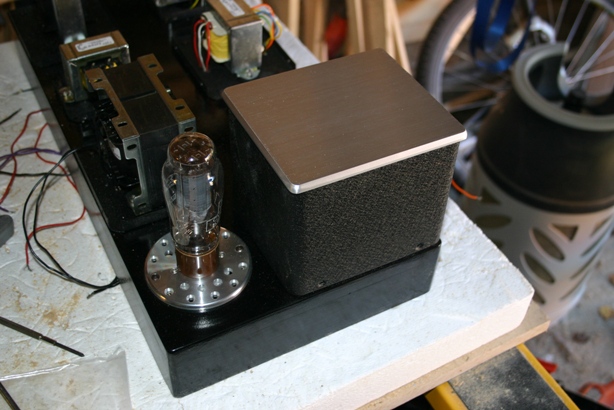

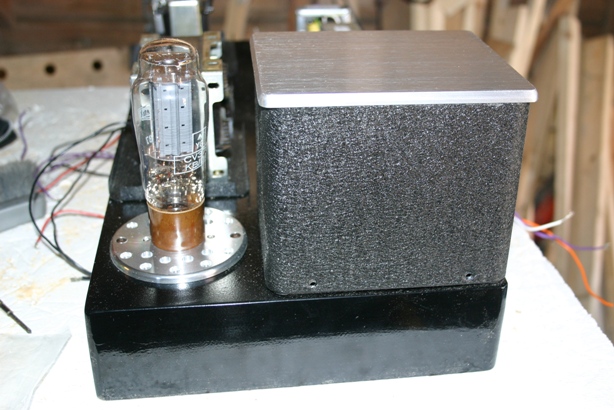

    Måtte lage en spacer for å få rørsoklen til GZ37 til å passe.

    Måtte bare putte i et rør og sette på et trafocover for å se hvordan det blir.

    Skulle gjerne ha fortsatt med dette resten av dagen, men må faktisk gjøre litt inntektsgivende arbeid nå :(


    Vedlegg

    Vegardaase

    Hi-Fi freak
    Ble medlem
    08.07.2005
    Innlegg
    1.963
    Antall liker
    2
    Spennende å følge med på prosjektet ditt Erland! Ser ut til at du vet hva du driver med... ;)

    Vebter selv på mitt første DIY kit med rør og regner med å ta fatt om et par uker. Artig å tråle trådene for litt inspirasjon!


    _Jan_

    Hi-Fi entusiast
    Ble medlem
    11.11.2005
    Innlegg
    267
    Antall liker
    0
    Torget vurderinger
    2
    Dette ser virkelig flott ut, Erland! Blir spennende å følge utviklingen...


    VegardW

    Hi-Fi freak
    Ble medlem
    08.02.2007
    Innlegg
    4.057
    Antall liker
    2.846
    Sted
    Kolsås
    Torget vurderinger
    4
    ;D wow et herlig syn.tipper det skal litt til å spille fletta av disse...


    LMC

    Æresmedlem
    Ble medlem
    03.08.2006
    Innlegg
    24.955
    Antall liker
    13.299
    Sted
    Drøbak
    Torget vurderinger
    45
    det viktigste er at du har det gøy og deretter tilfredsstillelsen av å sitte og lytte på noe du har bygget selv fra grunnen
    at det ser bra ut er heller ingen ulempe ;D
    et kit kan man dressere hvem som helst til å bygge....dette er et helt annet "ball-game"
    jeg tipper jeg vet hva neste prosjekt blir ::)
    IMO
    Mvh


    Erland

    Hi-Fi freak
    Ble medlem
    10.04.2003
    Innlegg
    3.238
    Antall liker
    6
    Å bygge slik som dette ER veldig gøy. Men å bygge noe slikt fra scrach er også altoppslukende!

    Selv om denne konstruksjonen er ganske "ren og enkel" er det mange små duppeditter som må til. Det innebærer logistikk m bestilling-henting-posten og alt det der. Layout skal planlegges og monteringsmatriell må på plass.

    I det heletatt føler jeg at jeg har gått rundt i en "tåke" i lengre tid nå. Tankene svirrer konstant rundt dette prosjektet. Heldigvis ser det ut til å klarne slik at det kan skje særiøs byggeaktivitet noen timer hver dag.

    L

    Ludo

    Gjest
    Steike, dette ser flott ut! Regner med det blir endel timer foran husalteret fremover ja :)

    Bra jobba!


    Erland

    Hi-Fi freak
    Ble medlem
    10.04.2003
    Innlegg
    3.238
    Antall liker
    6
    Jeg ønsker å legge opp noen målepunkter på oppsiden av signal kabinettene slik at jeg enkelt kan koble meg inn på de forskjellige kretsene med multimeteret for å kontrollere verdier.

    Dette er helt sikkert std. RS- eller Elfa varer, men jeg finner dem ikke. Er den noen av dere som vet hva de heter?


    LMC

    Æresmedlem
    Ble medlem
    03.08.2006
    Innlegg
    24.955
    Antall liker
    13.299
    Sted
    Drøbak
    Torget vurderinger
    45
    HER:
    ELFA.se
    • Kontakter
    •• Laboratoriekontakter
    ••• Laboratoriehunkontakter
    Visa produktbilder
    Labhylsa 2 mm, för panel
    Labhylsa 2 mm, för panel
    Labhylsa 2 mm fjädrande stift, för panel
    Labhylsa 2 mm fjädrande stift, för panel
    Dubbel labhylsa 2 mm, för panel
    Labhylsa 2 mm, för kretskort
    Labhylsa 2 mm, för kretskort
    Labhylsa 2 mm, för kabelskarv
    Labhylsa 2 mm, för panel
    Labhylsa 2,3 mm, för panel
    Labhylsa 4 mm, för panel
    Labhylsa 4 mm, för panel
    Labhylsa 4 mm, för panel
    Labhylsa 4 mm, för panel
    Labhylsa 4 mm, för panel
    Labhylsa 4 mm, för panel
    Labhylsa 4 mm, för panel
    Labhylsa 4 mm, för panel
    Dubbel labhylsa 4 mm, för panel
    Labhylsa 4 mm, för kretskort
    Labhylsa 4 mm, för kretskort
    Labhylsa 4 mm, för kretskort, 2-pol
    Labhylsa 4 mm säkerhetstyp, för panel
    Labhylsa 4 mm säkerhetstyp, för panel
    Labhylsa 4 mm säkerhetstyp, guldpläterad, för panel, snabbmontage
    Labhylsa 4 mm säkerhetstyp, för panel
    Labhylsa 4 mm, för kabelskarv
    Labhylsa 4 mm, för kabelskarv
    Labhylsa för kabelskarv 4 mm säkerhetstyp


    LMC

    Æresmedlem
    Ble medlem
    03.08.2006
    Innlegg
    24.955
    Antall liker
    13.299
    Sted
    Drøbak
    Torget vurderinger
    45
    full oversikt! 8)
    U R welcome
    gi gass ;D
    mvh


    LMC

    Æresmedlem
    Ble medlem
    03.08.2006
    Innlegg
    24.955
    Antall liker
    13.299
    Sted
    Drøbak
    Torget vurderinger
    45
    forresten:jeg kjører en felles sort til stjernejord og røde på hvert + - målepunkt;
    alle av sikkerhetstypen
    mvh


    Erland

    Hi-Fi freak
    Ble medlem
    10.04.2003
    Innlegg
    3.238
    Antall liker
    6
    bambadoo skrev:
    2 dager uten oppdatering!! Dask på lanken ;)
    Jeg er utenfor paa Shearwater-feltet utenfor Skottland. Bli ikke mye aa oppdatere da:)

    L

    Ludo

    Gjest
    Erland skrev:
    bambadoo skrev:
    2 dager uten oppdatering!! Dask på lanken ;)
    Jeg er utenfor paa Shearwater-feltet utenfor Skottland. Bli ikke mye aa oppdatere da:)
    Vel, bare denne informasjonen var jo en oppdatering. Så da vet vi hvorfor det går så tregt ;) ;) ;D ;D ;D


    brutus

    Fersking
    Ble medlem
    18.09.2003
    Innlegg
    1
    Antall liker
    0
    Godt at noen har tid, tolmodighet og entusiasmen som trengs for å gjennomføre et slikt prosjekt - kjempebra!!

    Sjøl har jeg en liten 300b Myiabe som sikkert også kunne trenge "rengjøring" på 300b glødetråden. Har tenkt på LCL krets med Hammond spoler og trafoer. Det kunne være 60mH/2A/0.7ohm - 22mF - 15mH/3A/0.25ohm.

    Mitt hodebry er å bestemme trafospenningen som vil funke her, vil denne kretsen gi en DC spenning som er 0.7xAC spenningen?? (m/ brolikeretting)

    Interessant lesning om emne spoler i strømforsyningen til DHT rør finnes på ClariSonus sidene; http://www.clarisonus.com/blog/?cat=4


    Erland

    Hi-Fi freak
    Ble medlem
    10.04.2003
    Innlegg
    3.238
    Antall liker
    6
    Ludo skrev:
    Vel, bare denne informasjonen var jo en oppdatering. Så da vet vi hvorfor det går så tregt ;) ;) ;D ;D ;D
    Jeg synes ikke det gaar tregt i heletatt jeg....

    Det ligger i sakens natur at man bygger ikke slike forsterkere paa "flaskepant og lommerusk".

    Derfor maa jeg ogsaa sorge for at det kommer penger inn i kassa! ;)


    LMC

    Æresmedlem
    Ble medlem
    03.08.2006
    Innlegg
    24.955
    Antall liker
    13.299
    Sted
    Drøbak
    Torget vurderinger
    45
    enig; du står på som bare F#%¤/#
    utrolig hva man rekker, bare man er sugen nok
    bygget selv 2 monoblokker,2 riaa´r , hodetelefonforsterker,mens jeg loddet TVC´r og moddet DPdac´r i fleng
    hadde nesten ikke tid til å gå på jobb,men man må jo nesten møte opp for å få lønn ;D
    mvh

    L

    Ludo

    Gjest
    Erland skrev:
    Ludo skrev:
    Vel, bare denne informasjonen var jo en oppdatering. Så da vet vi hvorfor det går så tregt ;) ;) ;D ;D ;D
    Jeg synes ikke det gaar tregt i heletatt jeg....

    Det ligger i sakens natur at man bygger ikke slike forsterkere paa "flaskepant og lommerusk".

    Derfor maa jeg ogsaa sorge for at det kommer penger inn i kassa! ;)
    Det har du absolutt rett i, det er nok bare meg som er utålmodig :)


    Erland

    Hi-Fi freak
    Ble medlem
    10.04.2003
    Innlegg
    3.238
    Antall liker
    6
    Så skjer det litt igjen.

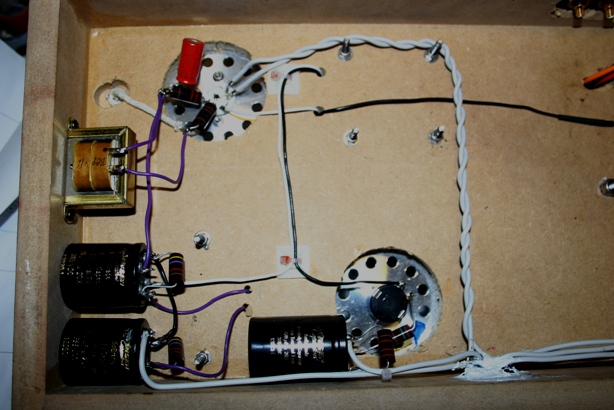

    I dag har jeg montert den ene signaldelen.

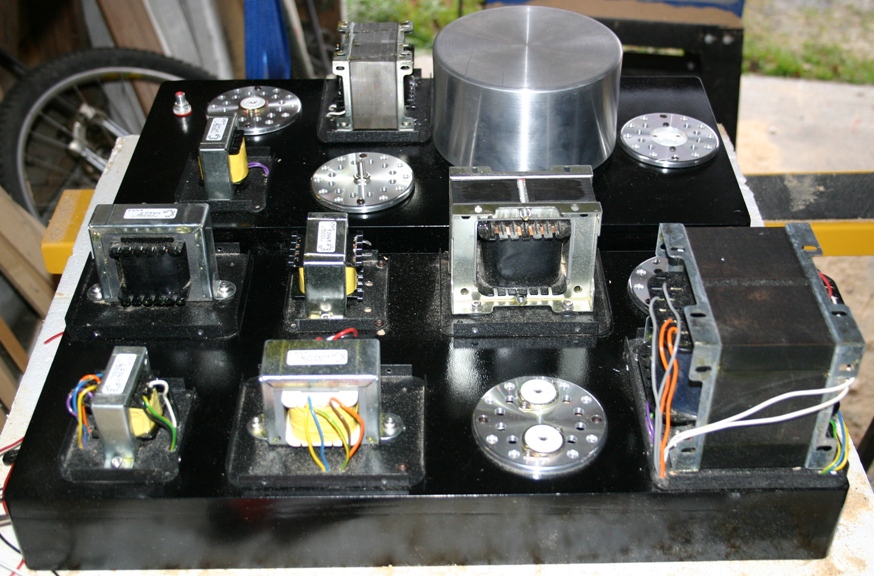

    Det dere ser her, er høyre kanal komplett (det må bare loddes inn litt motstander og kondiser...)


    Vedlegg

    LMC

    Æresmedlem
    Ble medlem
    03.08.2006
    Innlegg
    24.955
    Antall liker
    13.299
    Sted
    Drøbak
    Torget vurderinger
    45
    begynner å likne noe nå
    husket du målepunktene dine?
    mvh


    LMC

    Æresmedlem
    Ble medlem
    03.08.2006
    Innlegg
    24.955
    Antall liker
    13.299
    Sted
    Drøbak
    Torget vurderinger
    45
    er det likeretter rørene til b+ driver-rør og bias som samles i felles kina sokkel ved siden av nett-trafo?
    jeg måtte ha mine minst 7-8cm fra hverandre for å unngå at de plukket opp støy fra hverandre:mulig du vil få bruk for en kåpe rundt et av de :eek:
    kobler du alle jernenes metallrammer til stjernejord?
    mvh


    Erland

    Hi-Fi freak
    Ble medlem
    10.04.2003
    Innlegg
    3.238
    Antall liker
    6

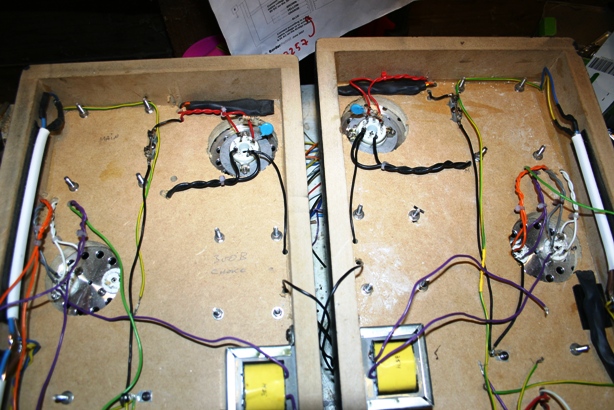

    Ja, det er de to EZ80 som deler monteringsplate. Om de skulle påvirke hverandre så får jeg bruke en kåpe på dem.

    Allt jernet vil få en leder fra ramme til stjernejord.


    Erland

    Hi-Fi freak
    Ble medlem
    10.04.2003
    Innlegg
    3.238
    Antall liker
    6

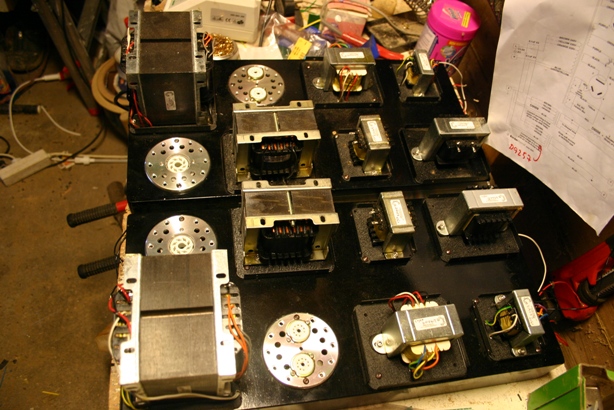

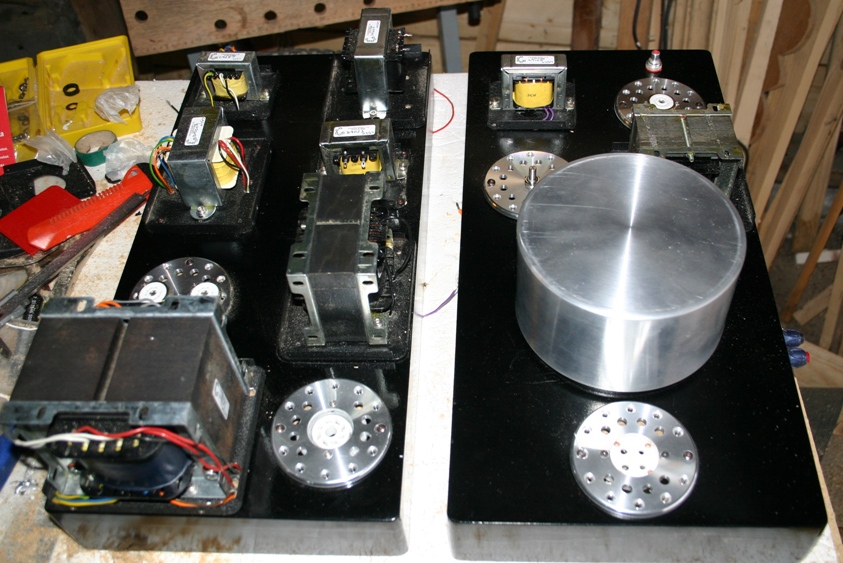

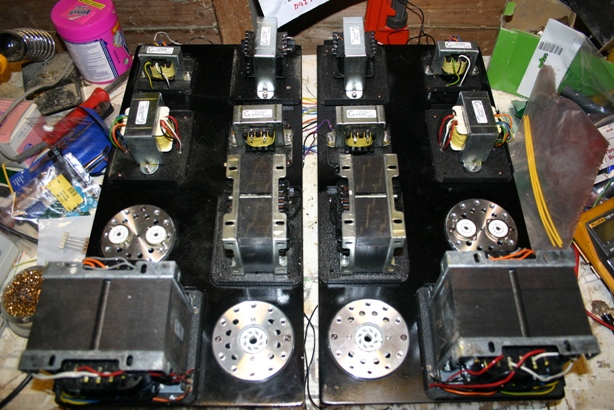

    Status:

    Den andre blokka er nå ferdig montert, så det eneste som mangler av "sammenskruing, er flerlederen mellom PSU og forsterkerdelen.

    Når Gary sendte "jernet" ble de liggende igjen i Essex. De er nå sendt.

    Et par tre dager med loddebolten så bør dette spille musikk.

    Men i dag reiser jeg offshore igjen, så det får bli om et par uker...........


    whistler

    Bransjeaktør
    Ble medlem
    28.11.2004
    Innlegg
    1.823
    Antall liker
    610
    Erland skrev:
    Et par tre dager med loddebolten så bør dette spille musikk.
    Som rør-guruen Morgan Jones sa:
    "The first time you switch on your new DIY creation expect it to blow-up, catch fire or both." ;D


    Erland

    Hi-Fi freak
    Ble medlem
    10.04.2003
    Innlegg
    3.238
    Antall liker
    6
    Har latt denne tråden ligge litt "død" siden jeg ikke har hatt tid til å gjøre noe med blokkene.

    Nå er imidlertid det meste av julegaver etc på plass, og jeg skal sette trøkk på å få lyd i blokkene.

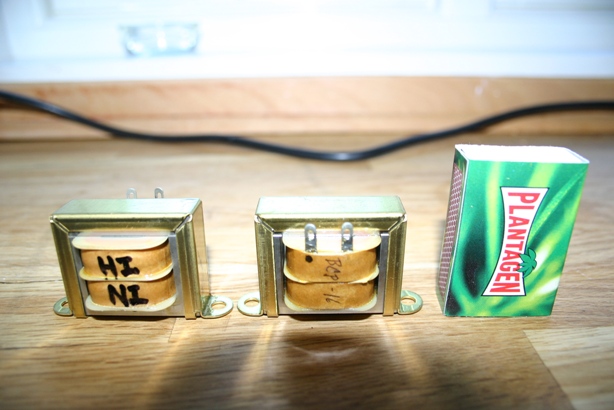

    I dag hentet jeg den nest siste biten som jeg trenger til prosjektet.

    Gitterchokene fra Magnequest.
    Lekkert lite stykke håndtverk fra Mike LaFevre.

    Det eneste som fortsatt ikke er "inhouse" er flerleder-connectorene som er et sted mellom Essex og Sandefjord. Høyst sannsynlig hos posten!


    Vedlegg

    Erland

    Hi-Fi freak
    Ble medlem
    10.04.2003
    Innlegg
    3.238
    Antall liker
    6
    Endelig hjemme og igang igjen :)

    Har montert umbillical kabel (flerleder). Den er fast i signalkabinettet, og har plugg i enden mot PSU.

    I dag har jeg lagt opp og loddet kretsene rundt driver røret.

    Om noen skarpe øyne synes og savne jord fra RCA til pinne 9, så er det korrekt. Den ble loddet på etter at bildet ble tatt ;)


    Vedlegg

    LMC

    Æresmedlem
    Ble medlem
    03.08.2006
    Innlegg
    24.955
    Antall liker
    13.299
    Sted
    Drøbak
    Torget vurderinger
    45
    hva slags internkabling bruker du?
    bruk gjerne noe (grovt)sølv til jord
    mvh


    Erland

    Hi-Fi freak
    Ble medlem
    10.04.2003
    Innlegg
    3.238
    Antall liker
    6
    De sølvlederne jeg har, er "solidcore". De kunne jeg naturlig nok ikke bruke til kablen mellom kabinettene. Det ville blitt som et 2 cm tykt og stivt sølvrør!
    Der har jeg brukt vanlig 2,5 kvadrat "straindet" kobber.

    Nesten alle chokene kom med ledninger rett ut fra spolen. I stedet for å kutte og skjøte, benytter jeg lederne slik de er.

    I de tilfeller jeg må skjøte, eller hvor jeg legger opp nytt inne i kabinettet, benytter jeg sølidcore sølv som er 1,5 mm i diameter (eller det som kalles 16 ga)

  • Laster inn…

Diskusjonstråd Se tråd i gallerivisning

  • Laster inn…
Topp Bunn
