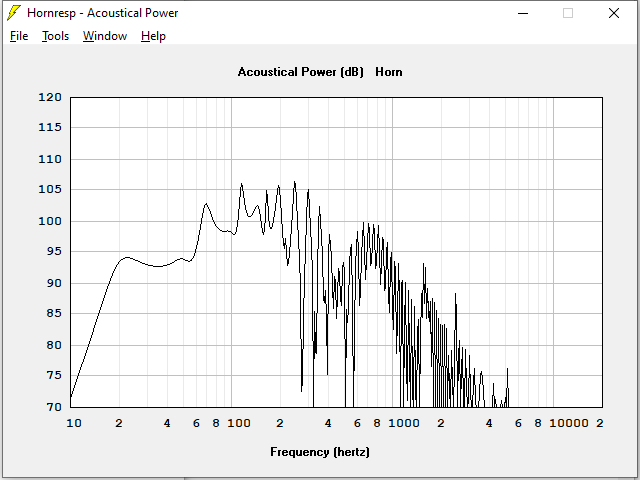

    Det ser jo ikke akkurat ut til å være noe spesielt i den motoren der. Den har riktignok omsluttende jernkappe og lange sylindriske magneter, og derfor også akustisk demping inne i jernkappa, men dette er jo ikke dyrt å lage, om det da ikke er permendur i hele dritten. @Sluket , dette har sikkert du svaret på?


    mk1classic

    Overivrig entusiast
    Ble medlem
    07.01.2009
    Innlegg
    501
    Antall liker
    231
    Sted
    Sandvika
    Hva i all verden får dem til å sette en sånn pris?
    Jeg håper det er prisen for en deres komplette høyttelere. Men siden de sammenlikner seg med JBL og TAD men med 20 til 30år nyere design, er jeg ikke så sikker på det. Vet ikke hvordan dette ligger i forhold ALE?


    Sluket

    The One and Lonely
    Ble medlem
    11.08.2006
    Innlegg
    41.563
    Antall liker
    49.867
    Torget vurderinger
    14
    Så vidt meg bekjent så er det ikke spesifisert noe Permendur i elementet. Jeg ble foresourt om jeg ville selge disse i Norge helt tilbake til 2012. Netto eks. frakt så kostet de da 427.000 Yen - med kursen den gang ca. 26' / stk. Ingen ublu pris egentlig. Dagens priser blir helt gale her til lands, krona er på trynet samtidig som japanske Yen har styrket seg.
    Elementet er en videreføring av SONY sitt element SUP-L11 - de sluttet å produsere dette og Mr. Gotoh fikk tillatelse til å fortsette prod./salg. Samme gjaldt for
    kompresjonsdriveren SUP-T11 (Altec 288 ved siden av - til sammenligning)

    SUP-L11




    SUP-T11 og Altec 288


    2020-07-03 00_47_14-GSU-W16 WOOFER 構造図(ENG).pdf - Adobe Acrobat Reader DC.png

    2020-07-03 00_46_42-GSU-W16 WOOFER 構造図(ENG).pdf - Adobe Acrobat Reader DC.png



    Elementet har mye til felles med Fostex' største 15" - som forøvrig er mitt førstevalg dersom jeg måtte nøye meg med en single driver i et kabinett.



    Vedlegg

    Fenalaar

    Hi-Fi freak
    Ble medlem
    12.05.2002
    Innlegg
    6.627
    Antall liker
    2.815
    Sted
    Narvik
    Torget vurderinger
    3
    Hmm - straks japanerne får dilla på et eller annet småeksotisk, så går prisene rett i taket - omtrent som disse "sounding rockets" som de skyter i store mengder på Oksebåsen...

    Johan-Kr


    Snickers-is

    Bransjeaktør
    Ble medlem
    05.02.2004
    Innlegg
    12.193
    Antall liker
    4.485
    Jeg klarer ikke helt å glemme den plasseringen av kortslutningsringen der. Den strider mot all sunn fornuft, den er plassert et sted der den ikke kan utrette noe som helst.


    W.Sand

    Hi-Fi freak
    Ble medlem
    02.05.2012
    Innlegg
    1.562
    Antall liker
    1.301
    Det står bare at ringen er kort (ikke shorting), og det stemmer jo ;)
    Antagelig bare et "gjerde" for å holde magnetene i posisjon.


    Bergfinn

    Hi-Fi freak
    Ble medlem
    22.07.2013
    Innlegg
    6.024
    Antall liker
    6.813
    Sted
    Oslo
    Torget vurderinger
    1
    Fostex bassen koster 35.000,- sek på hifikit.se


    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    10.367
    Antall liker
    7.150
    Sted
    Hjemme
    Torget vurderinger
    2
    Jeg klarer ikke helt å glemme den plasseringen av kortslutningsringen der. Den strider mot all sunn fornuft, den er plassert et sted der den ikke kan utrette noe som helst.
    Litt samme plassering gjerne som i sfg motorene til jbl, der dem har intensjon om flux stabilisering?


    Snickers-is

    Bransjeaktør
    Ble medlem
    05.02.2004
    Innlegg
    12.193
    Antall liker
    4.485
    SFG-motorene er jo ferrittmotorer. Ferritt har en helt annen BH-kurve enn Alnico. Selv om plasseringen er veldig gammeldags har den i det minste noe effekt i JBL sitt tilfelle. Der er den i tillegg pakket inn i stål på 3 sider.

    Eneste fornuftige jeg kan komme på er at magnetene ikke er elektrisk sammenkoblet, så de vil ikke ha en innbyrdes naturlig kortslutningseffekt slik en ringmagnet har. Men da legger jeg virkelig mye godvilje til.


    Bergfinn

    Hi-Fi freak
    Ble medlem
    22.07.2013
    Innlegg
    6.024
    Antall liker
    6.813
    Sted
    Oslo
    Torget vurderinger
    1

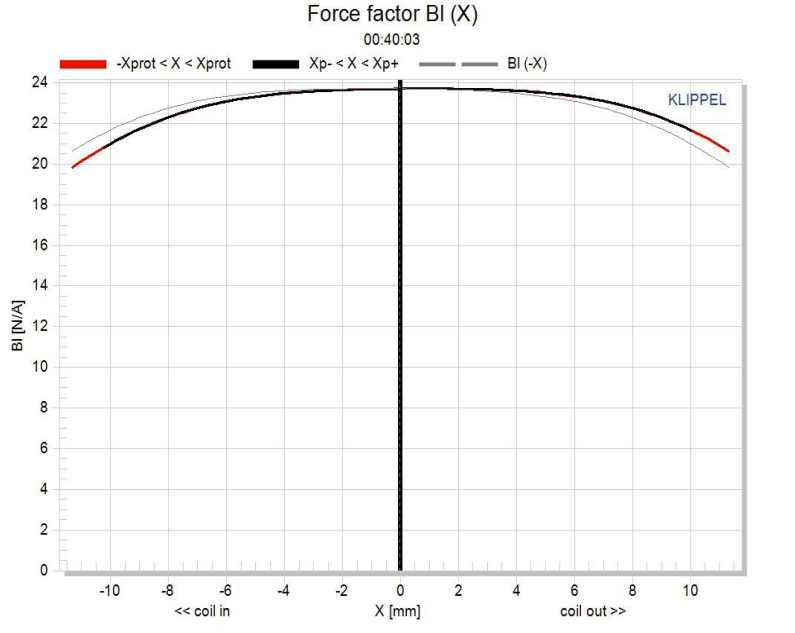

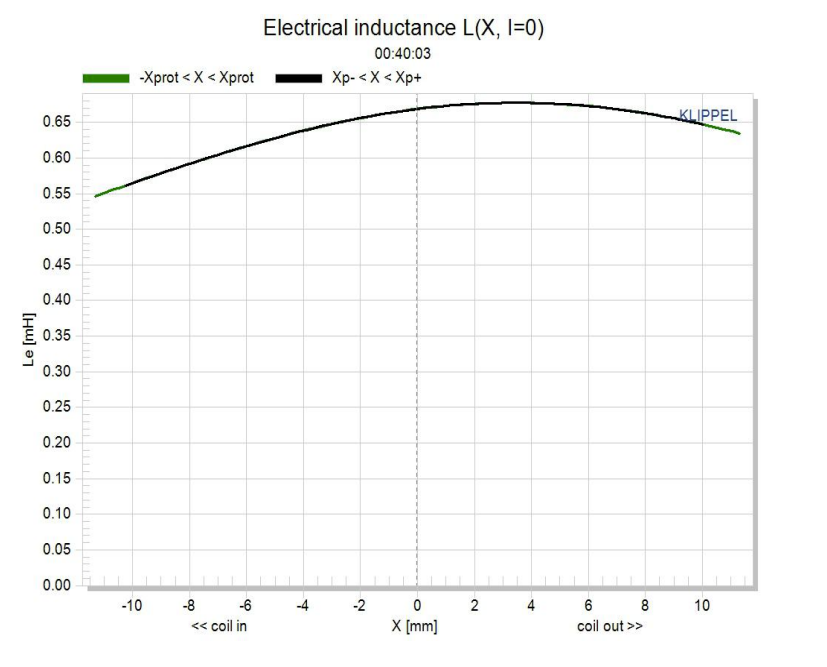

    Men....tilbake til Snickers bassene.
    Når tror du første batch er klar for levering?
    ila 2020?


    Armand

    Bransjeaktør
    Ble medlem
    13.08.2005
    Innlegg
    1.582
    Antall liker
    2.292
    Sted
    Kongsberg
    Kanskje du lager plass til et slikt lite kort et smart sted? Kunne finne på noe moro med denne.
    Det må stå på høykant (se sensitivity på bildet) og må være 1.6mm tykt pluss chippen som er 2mm tykk. 12mmx12mm stort.
    Lineær båndbredde på 11kHz og resonanspeak på 21kHz gjør at vi kunne finne på å linearisere langt opp frekvens. Linearitet på 0,1%. Analog output. Støy på 30mikro-g
    Usikker på hvor sensitiv den er på magnetiske felter.
    Prisen er en drawback, men 500 kroner kan være greit allikevel hvis ytelsen blir "legendary"

    Sist redigert:

    Snickers-is

    Bransjeaktør
    Ble medlem
    05.02.2004
    Innlegg
    12.193
    Antall liker
    4.485
    Kanskje du lager plass til et slikt lite kort et smart sted? Kunne finne på noe moro med denne.
    Det må stå på høykant (se sensitivity på bildet) og må være 1.6mm tykt pluss chippen som er 2mm tykk. 12mmx12mm stort.
    Lineær båndbredde på 11kHz og resonanspeak på 21kHz gjør at vi kunne finne på å linearisere langt opp frekvens. Linearitet på 0,1%. Analog output. Støy på 30mikro-g
    Usikker på hvor sensitiv den er på magnetiske felter.
    Prisen er en drawback, men 500 kroner kan være greit allikevel hvis ytelsen blir "legendary"
    Vis vedlegget 648861
    Det burde jo egentlig la seg gjøre enten under eller over spider:

    Skjermbilde 2020-07-03 22.49.49.png


    Skjermbilde 2020-07-03 22.50.04.png


    Det er nok tryggest å legge den over, der beveger alt seg i samme retning.


    Bolinder

    Hi-Fi entusiast
    Ble medlem
    17.08.2008
    Innlegg
    429
    Antall liker
    180
    Kanskje du lager plass til et slikt lite kort et smart sted?
    Tenkte du på hastigheitstilbakekopling (MFB), eller måling av vibrasjon i kassen? Om ein klarer å festa eit akselerometer på drivaren kan ein laga tilbakekopling både for aksellerasjon, og senka nedre grensefrekvens, og hastigheitstilbakekopling, for å kontrollera dempinga. Regulatoren er ikkje så komplisert, men å festa ait akselerometer til drivaren er verre. Å festa det til støvhetta går ikkje, så det måtte - på eit eller anna vis - festast til røret i svingspolen. Da måtte ein festa berre ICen, ikkje hile kortet.


    Snickers-is

    Bransjeaktør
    Ble medlem
    05.02.2004
    Innlegg
    12.193
    Antall liker
    4.485
    Armand har gjort det der før han. Siden dette kortet skal stå på høykant, og er så lite som det er, kan det festes på spoleformen. Dette er vel et akselerometer, og ikke en hastighetsmåler, og siden lydbølgene er en direkte funksjon av akselerasjonen til driveren får man en veldig direkte tilbakemelding med akselerometer.

    Det skulle vært interessant se hvor mye man faktisk trenger å korrigere om man tar bort alle frekvenskorreksjon.


    Armand

    Bransjeaktør
    Ble medlem
    13.08.2005
    Innlegg
    1.582
    Antall liker
    2.292
    Sted
    Kongsberg
    Det er MBF ja. Jeg har jobbet med slike system tidligere og har laget 2 modeller som fungerer fint. Disse brukte en piezo sensor som veier 4g og det var en utfordring. Maksimal g på en bassdriver driver blir fort 100g og 4gram blir da 400 gram som helst ikke skal skape ubalanse. En krone veier omtrent 4 gram og det fungerte greit.


    Jeg fikk ned forvrengningen på en Peerless XLS 10" med rundt 15dB.

    På en billig 15" lagde jeg en "plattform" av karbonfiber som jeg limte inne i spoleformen. På denne monterte jeg også et varmeelement og temperatursensor for å holde temperaturen stabil.

    På denne versjonen klarte jeg nesten 20dB reduksjon av THD ved 25Hz


    Spenningen ut fra akselerometeret er det samme som spenningssignalet så her er det bare å forsterke og summere helt til fasedreiningen gjør systemet ustabilt.


    Bolinder

    Hi-Fi entusiast
    Ble medlem
    17.08.2008
    Innlegg
    429
    Antall liker
    180
    Det er MBF ja. Jeg har jobbet med slike system tidligere og har laget 2 modeller som fungerer fint. Disse brukte en piezo sensor som veier 4g og det var en utfordring. Maksimal g på en bassdriver driver blir fort 100g og 4gram blir da 400 gram som helst ikke skal skape ubalanse. En krone veier omtrent 4 gram og det fungerte greit.

    Jeg fikk ned forvrengningen på en Peerless XLS 10" med rundt 15dB.

    På en billig 15" lagde jeg en "plattform" av karbonfiber som jeg limte inne i spoleformen. På denne monterte jeg også et varmeelement og temperatursensor for å holde temperaturen stabil.

    På denne versjonen klarte jeg nesten 20dB reduksjon av THD ved 25Hz


    Spenningen ut fra akselerometeret er det samme som spenningssignalet så her er det bare å forsterke og summere helt til fasedreiningen gjør systemet ustabilt.
    20 dB er ikkje dårleg. Å nytta eit akselerometer er ei mykje betre løysing enn å måla hastigheita (ved å måla spenninga over ein liten motstand i serie med drivaren), for ein slepp då å derivera hastigheitssignalet for å få få eit signal som er proporsjonal med akselerasjonen. Sjekka du kor mykje resonansfrekvensen vart redusert? Men aksellerasjonstilbakekopling fører til at dempingsfaktoren vert redusert, så ein lyt òg ha hastigheitstilbakekopling for å innføra meir demping. Men det er greit å få til ved å integrera signalet frå akselerometret. Det finst mange interessante publlikasjonar om MFB [1], [2], [3], [4]. J. Klaasen and S. Koning arbeidde hjå Philips i Eindhoven, og i ein kort periode på 70-talet produserte Philips ein liten MFB-høgtalar (lukka kasse).

    Referansar
    [1] W. Clement, “A new approach to loudspeaker damping,” Proc. IEE, vol. 35, pp. 20 – 22, Aug. 1951.
    [2] E. de Boer, “Theory of motional feedback,” IRE Trans. on Audio, pp. 15 – 21, Jan.-Feb. 1961
    [3] J. Klaasen and S. Koning, “Motional feedback with loudspeakers,” Philips Technical Review, vol. 29, pp. 148 – 157, 1968.
    [4] J.A.M. Catrysse, On the design of some feedback circuits for loudspeakers, J. Audio Eng. Soc., Vol. 33, No. 6, juni 1985, ss. 430-435.


    duc916

    Hi-Fi entusiast
    Ble medlem
    21.09.2005
    Innlegg
    125
    Antall liker
    161
    Sted
    Vestfold
    Kanskje du lager plass til et slikt lite kort et smart sted? Kunne finne på noe moro med denne.
    Det må stå på høykant (se sensitivity på bildet) og må være 1.6mm tykt pluss chippen som er 2mm tykk. 12mmx12mm stort.
    Lineær båndbredde på 11kHz og resonanspeak på 21kHz gjør at vi kunne finne på å linearisere langt opp frekvens. Linearitet på 0,1%. Analog output. Støy på 30mikro-g
    Usikker på hvor sensitiv den er på magnetiske felter.
    Prisen er en drawback, men 500 kroner kan være greit allikevel hvis ytelsen blir "legendary"
    Vis vedlegget 648861
    Ser at du lenger nede diskuterte temp stabilisering, jeg har ikke rukket å lese datasheeten, kan den ha innebygd tempregulering direkte på silisiumdie'en (?) Tilbake i 78-79' ble det gjort på noen trykk og akselrometer jeg var med på å sette sammen. Ble løst ved å diffundere inn effektmotstander og en tempfølsom diodeovergang direkte i den mikromaskinerte die'en. Ekstern elektronikk ble så brukt til å regulere pådraget i effektmotstandene...
