DIY BP 300B SE

Diskusjonstråd Se tråd i gallerivisning

  • oyvindk

    Hi-Fi entusiast
    Ble medlem
    11.02.2002
    Innlegg
    361
    Antall liker
    109
    Sted
    Trondheim
    Trafoene skal visst være for 230V. Det var forventet at spenningen ut fra trafoen skulle være høy uten belastning. For å komme videre så bygget jeg signaldel nr 2, og jeg prøver å være ekstra nøye med loddingen av den 10-leders strømkontakten.

    Interstage på plass.


    Forsiktig start på strømkontakten.


    Direkte fra rca til rørsokkel.


    Underveis.





    Da er det bare å lodde resten av strømkontakten, så er denne boksen ferdig.


    Så skal det snart måles om dette gir fornuftige spenninger. :)


    oyvindk

    Hi-Fi entusiast
    Ble medlem
    11.02.2002
    Innlegg
    361
    Antall liker
    109
    Sted
    Trondheim
    Hi-Fi akustikk
    Mye penere enn den første :D
    Ja, man prøver å lære litt underveis :)

    LMC
    hvorfor sitter den pot´n der?​
    Det er to pot'er spesifisert i skjema. Den ene har du og KnB (og flere?) brukt diskrete motstander for (på 300B sokkel). Jeg bygger bare det som Gary har tegnet. Jeg antar at det er optimalisering, vet ikke noe mer.


    LMC

    Æresmedlem
    Ble medlem
    03.08.2006
    Innlegg
    25.355
    Antall liker
    14.531
    Sted
    Drøbak
    Torget vurderinger
    47
    den ene er humcancelling kretsen som vi har som et y ledd med faste motstander til jord
    den andre er bias
    begge burde være tilgjengelige fra oversiden slik at du slipper å legge forsterkeren på rygg og skru av bunnplaten for å justere hum, eller bias om du bytter rør
    dessuten bør du legge ut en sort og en rød chassisbanan labkontakt for målepunkt, der du kan koble på et DMM og måle bias
    mvh
    Leif


    oyvindk

    Hi-Fi entusiast
    Ble medlem
    11.02.2002
    Innlegg
    361
    Antall liker
    109
    Sted
    Trondheim
    den ene er humcancelling kretsen som vi har som et y ledd med faste motstander til jord
    den andre er bias
    begge burde være tilgjengelige fra oversiden slik at du slipper å legge forsterkeren på rygg og skru av bunnplaten for å justere hum, eller bias om du bytter rør
    dessuten bør du legge ut en sort og en rød chassisbanan labkontakt for målepunkt, der du kan koble på et DMM og måle bias
    mvh
    Leif
    Ja, det der er ting som jeg har tenkt litt på, og som jeg skal få på plass etter hvert. I hvert fall i versjon 2.0.
    Nå er det først og fremst fokus på å få det til å spille.

    Fikk litt hjelp i går, og vi målte bl.a kondensatorene.
    5 av 12 ga litt pussige verdier:
    110 Ohm, uklart ang uf
    400 Ohm, Uklar uf
    4500 Ohm, 400 uf.
    10k Ohm, ca 400 uf
    1k Ohm, 3700 uf

    Alle disse skulle vært 200uF, og resistansen skulle jo gått oppover mot M Ohm.
    De som er uklar ang uF, der klarte jeg ikke å få frem konsistente målinger. Jeg bruker et Fluke håndholdt multimeter.

    Har sendt mail til dynaBel ang. dette, men har ikke fått svar ennå.
    Noen som har erfaring med disse TubeCap?
    Det skal jo være bra saker, ifølge Mundorf selv...
    :)

    Har kjøpt en TVC som jeg venter i spenning på å se når dukker opp i posten.


    LMC

    Æresmedlem
    Ble medlem
    03.08.2006
    Innlegg
    25.355
    Antall liker
    14.531
    Sted
    Drøbak
    Torget vurderinger
    47
    er kondisene koblet inn i kretsen?
    mål en og en hver for seg ute av kretsen
    den målingen du har gjort er vel relativt meningsløs?


    oyvindk

    Hi-Fi entusiast
    Ble medlem
    11.02.2002
    Innlegg
    361
    Antall liker
    109
    Sted
    Trondheim
    De ble koblet ut før måling.
    De fleste måler jo 199uF kapasitans, men noen gjør det altså ikke. Det virker ikke bra...?


    LMC

    Æresmedlem
    Ble medlem
    03.08.2006
    Innlegg
    25.355
    Antall liker
    14.531
    Sted
    Drøbak
    Torget vurderinger
    47
    5 av 12 like? virker jo temmelig skrullete?


    oyvindk

    Hi-Fi entusiast
    Ble medlem
    11.02.2002
    Innlegg
    361
    Antall liker
    109
    Sted
    Trondheim
    2 er 100 uf. Og de er ok.
    Men 5 av de 10 stk 200uF måler ikke riktig.


    LMC

    Æresmedlem
    Ble medlem
    03.08.2006
    Innlegg
    25.355
    Antall liker
    14.531
    Sted
    Drøbak
    Torget vurderinger
    47
    de er jo ratet til 5%, så da bør du klage


    LMC

    Æresmedlem
    Ble medlem
    03.08.2006
    Innlegg
    25.355
    Antall liker
    14.531
    Sted
    Drøbak
    Torget vurderinger
    47
    skulle bare brukt Solen 100µF/630vdc metalcan imo
    pålitelig og bra
    har 13 i hver monobokk og de har sittet der siden 2001


    oyvindk

    Hi-Fi entusiast
    Ble medlem
    11.02.2002
    Innlegg
    361
    Antall liker
    109
    Sted
    Trondheim
    Solen var den opprinnelige planen, noen 200uF/400V, og 4 100uF/630V i hver blokk til høyspenning, men fikk tips av to personer til å gå for mundorf istedet. Ca samme pris.
    Erland valge tubecap også, det var sikkert også medvirkende til valget.

    Hentet nettopp TVC'en :)


    OMF

    Æresmedlem
    Ble medlem
    26.02.2002
    Innlegg
    16.441
    Antall liker
    9.704
    Sted
    Bergen
    Torget vurderinger
    14
    Merkelige målinger....
    Har du sjekket batteriet i Fluken...?

    Mvh
    OMF


    Audiomix

    Bransjeaktør
    Ble medlem
    05.07.2004
    Innlegg
    13.333
    Antall liker
    5.405
    Sted
    Kongsberg
    Torget vurderinger
    31
    Måler du både med ohm funksjon og kapasitans funksjon?
    Er din Fluke så avansert at den måler motstand / tap og kapasitans samtidig?
    Forsøk å eliminere. Instrumentet, operatøren (?) eller kondensatorene.


    LMC

    Æresmedlem
    Ble medlem
    03.08.2006
    Innlegg
    25.355
    Antall liker
    14.531
    Sted
    Drøbak
    Torget vurderinger
    47
    Solen var den opprinnelige planen, noen 200uF/400V, og 4 100uF/630V i hver blokk til høyspenning, men fikk tips av to personer til å gå for mundorf istedet. Ca samme pris.
    Erland valge tubecap også, det var sikkert også medvirkende til valget.

    Hentet nettopp TVC'en :)
    hvilken TVC?
    noe jeg har bygget?


    Hi-Fi akustikk

    Hi-Fi freak
    Ble medlem
    04.06.2011
    Innlegg
    1.642
    Antall liker
    466
    Sted
    Trondheim
    Måler du både med ohm funksjon og kapasitans funksjon?
    Er din Fluke så avansert at den måler motstand / tap og kapasitans samtidig?
    Forsøk å eliminere. Instrumentet, operatøren (?) eller kondensatorene.
    Nei den måler ikke internt tap (ESR), men normalt så skal jo en kondensator ha en veldig høy DC motstand om du lar probene være tilkoblet en stund. Så bruker det som en hurtigtest når kapasitanstest er utilgjengelig. Dette multimeteret har også vanlig kapasitantsmåling. Det er en Fluke 112.


    -Tim


    oyvindk

    Hi-Fi entusiast
    Ble medlem
    11.02.2002
    Innlegg
    361
    Antall liker
    109
    Sted
    Trondheim
    Jeg stiller bare inn instrumentet på kapasitans og måler på polene. Stiller inn på resistans og måler igjen. Veldig enkelt. Repeterer. Samme resultat.

    De skal jo tåle litt disse kondensatorene, skulle jeg tro . Kan de ha blitt ødelagt i kretsen? Har jo ikke satt inn rør for høyspent.


    oyvindk

    Hi-Fi entusiast
    Ble medlem
    11.02.2002
    Innlegg
    361
    Antall liker
    109
    Sted
    Trondheim
    Solen var den opprinnelige planen, noen 200uF/400V, og 4 100uF/630V i hver blokk til høyspenning, men fikk tips av to personer til å gå for mundorf istedet. Ca samme pris.
    Erland valge tubecap også, det var sikkert også medvirkende til valget.

    Hentet nettopp TVC'en :)
    hvilken TVC?
    noe jeg har bygget?
    Nei det er silk trafoer, montert på en plankebit. Den som lå tilsalgs her på sentralen .
    Skal få et chassis på sikt.


    Audiomix

    Bransjeaktør
    Ble medlem
    05.07.2004
    Innlegg
    13.333
    Antall liker
    5.405
    Sted
    Kongsberg
    Torget vurderinger
    31
    Har du forsøkt å kortslutte (lade ut) kondensatorene før du måler?
    Fluke 112 er helt greit+


    oyvindk

    Hi-Fi entusiast
    Ble medlem
    11.02.2002
    Innlegg
    361
    Antall liker
    109
    Sted
    Trondheim
    Har nå målt spenninger i forsterkeren. Puttet inn alle kondensatorene som måler riktig i en monoblokk.
    Gikk rolig opp til 230V og målte underveis.
    Får 4.1 V dc på 300b. Litt lavt, skulle vært 5.
    Får 6 V ac på 6c45, skulle vært 6.3.

    Justert inn -85V på grid til 300b.
    Får 2.9v ac på katode (pinne 9) på 6c45, skulle vært 2.2 -2.8
    Får 161 V på anode (pinne7) på 6c45, skulle vært 170-195.

    har ikke plugget inn gz37 ennå.
    Skal endre tilbake til 230V (fra 240) på primærsiden til nettrafoene og se hva det gir. Men dette er jo ikke så langt unna.

    koblet ut kondensatorene etterpå og målte dem igjen, og de er fremdeles som de skal være. Altså skader ikke forsterkeren kondensatorer. Det er jo greit å få bekreftet.


    VegardW

    Hi-Fi freak
    Ble medlem
    08.02.2007
    Innlegg
    4.131
    Antall liker
    3.157
    Sted
    Kolsås
    Torget vurderinger
    4
    "Kan de ha blitt ødelagt i kretsen?"
    Neppe.Blåser du de blir de jo en Wire.
    endre primæren til 230 så er du nok rimelig spot on= nærme nok.


    oyvindk

    Hi-Fi entusiast
    Ble medlem
    11.02.2002
    Innlegg
    361
    Antall liker
    109
    Sted
    Trondheim
    Når jeg bruker 230V primær til alle 3 trafoene så kommer jeg til 4.4V på 300B (fremdeles litt lavt), 6.2V på input (bingo!). Men jeg får ikke lenger justert meg inn til -85V på grid, det nærmeste blir -91V...
    Får 3V på input katode, som er i høyeste laget
    167V på input anode, fremdeles litt lavt.

    Så jeg tror jeg må blande primær fra de forskjellige trafoene for å komme nærmest på alle deler av kretsen. Må studere skjema litt mer og se om det gir mening.


    LMC

    Æresmedlem
    Ble medlem
    03.08.2006
    Innlegg
    25.355
    Antall liker
    14.531
    Sted
    Drøbak
    Torget vurderinger
    47
    iom at du ikke kjører regulatorer kommer vel og disse spenningene til å samvariere med nettspenningen og.....


    oyvindk

    Hi-Fi entusiast
    Ble medlem
    11.02.2002
    Innlegg
    361
    Antall liker
    109
    Sted
    Trondheim
    iom at du ikke kjører regulatorer kommer vel og disse spenningene til å samvariere med nettspenningen og.....
    Ja, de vil nok det. Regulator på input (Superreg) er planlagt i V 2.0
    På 300B er det litt mer i det blå. Du prøvde en Rod Coleman for noen mnd siden?


    oyvindk

    Hi-Fi entusiast
    Ble medlem
    11.02.2002
    Innlegg
    361
    Antall liker
    109
    Sted
    Trondheim
    Prøvde 220V ledningen inn på primærsiden til filament trafo for 300B, men kom ikke nærmere 5v enn før...
    Den andre sekundæren ga lavere spenning, så da har jeg samme problem som Erland hadde med sine; litt for lav spenning på 300B. Løsningen som han brukte var å skifte dioder til noen som dropper mindre spenning. Jeg må nok gjøre det samme.

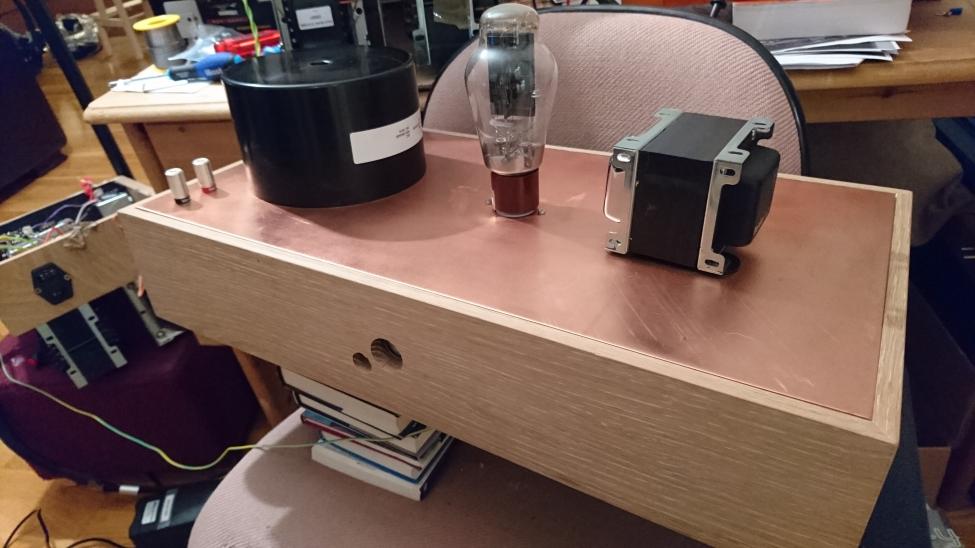

    Kjekt å se glød i rørene for første gang. To likerettere her. EZ80


    input-rør, 6c45pi


    Må vente med GZ37 til alt det andre måler riktig.


    Vedlegg

    LMC

    Æresmedlem
    Ble medlem
    03.08.2006
    Innlegg
    25.355
    Antall liker
    14.531
    Sted
    Drøbak
    Torget vurderinger
    47
    hvilken katodekondis skal du bruke på driverrøret
    her bruker jeg og superreg på hv


    LMC

    Æresmedlem
    Ble medlem
    03.08.2006
    Innlegg
    25.355
    Antall liker
    14.531
    Sted
    Drøbak
    Torget vurderinger
    47
    prøv å få tak i Arcotronics MKP...dette er et KRITISK punkt for lyden!
    evt en annen filmkondis..Solen PB serien men den er svær

    Sist redigert:

    oyvindk

    Hi-Fi entusiast
    Ble medlem
    11.02.2002
    Innlegg
    361
    Antall liker
    109
    Sted
    Trondheim
    prøv å få tak i Arcotronics MKP...dette er et KRITISK punkt for lyden!
    evt en annen filmkondis..Solen PB serien men den er svær
    Takk for tips. Men på Solens hjemmesider finner jeg bare opp til 220uF i PB-serien.
    Finner 470uF elektrolytisk kondensator. Mundorf og Audio Note har dette også. og mange andre.

    søkte litt, men fant ikke de nevnte i noen nettbutikker.
    Vet du hvem som kan selge noen av dem?


    LMC

    Æresmedlem
    Ble medlem
    03.08.2006
    Innlegg
    25.355
    Antall liker
    14.531
    Sted
    Drøbak
    Torget vurderinger
    47
    spør Haglund 84 om han har noen til overs....de er gått ut


    oyvindk

    Hi-Fi entusiast
    Ble medlem
    11.02.2002
    Innlegg
    361
    Antall liker
    109
    Sted
    Trondheim
    Koblet til tvc'en i går. Dessverre viser det seg at den er defekt. Skurring og tynn og skjærende lyd, ikke lik demping i begge kanalene, og når jeg skrur ned blir lyden pluttselig høyere igjen ...
    Utrolig frustrerende.:(


    Audiomix

    Bransjeaktør
    Ble medlem
    05.07.2004
    Innlegg
    13.333
    Antall liker
    5.405
    Sted
    Kongsberg
    Torget vurderinger
    31
    Til innledende testing er et helt vanlig pot greit nok i lange baner.
    Kan ikke bli feil.


    oyvindk

    Hi-Fi entusiast
    Ble medlem
    11.02.2002
    Innlegg
    361
    Antall liker
    109
    Sted
    Trondheim
    Tror jeg har kortsluttet noe på 6c45 med målepinnene, og brent den nærmeste choken. Den måler ikke konstant motstand lenger. Det er trangt mellom målepinnene, og jeg lurer på om det går an å bruke pin2 (anode) istedet for pin 8 (anode), slik som det ser ut at bør gå an etter data-arket: http://www.mif.pg.gda.pl/homepages/frank/sheets/112/6/6S45PE.pdf
    Ville ha hjulpet på logistikken.

    Noen som vet strømrating (&mH) på de chokene/it-trafo


    Audiomix

    Bransjeaktør
    Ble medlem
    05.07.2004
    Innlegg
    13.333
    Antall liker
    5.405
    Sted
    Kongsberg
    Torget vurderinger
    31
    Mulig bare noe forvirring.
    Anode er pin 7.
    g1 er pin 2 og 8.
    Grid choker har høy induktans og tynn tråd.
    Tåler nok ikke høy strøm. Det er vel spec på disse?
