DIY BP 300B SE

[Nightpuma]

....
Tenker å bestille yamamoto rørsokler til resten av rørene. De koster jo en del ekstra, men virker veldig forseggjort på beskrivelsene av oppbyggingen.

Her er et europeisk alternativ til Yamamoto. (Fått gode omtaler).

Sockets - jakeband

jeg har ux4 sokler fra jakeband. De er ekstremt forseggjorte og anbefales på det varmeste



[oyvindk]

De ser bra ut.
Hva er prisene, sånn ca?
Fant ingenting på hjemmesiden.



[whistler]

De ser bra ut.
Hva er prisene, sånn ca?
Fant ingenting på hjemmesiden.

Se nederst på denne siden. Vet ikke om det har vært prisendringer, så du må sjekke med Jakeband.

https://www.dhtrob.com/impressies/teflon_tellurium_ux4_en.php



[oyvindk]

De ser bra ut.
Hva er prisene, sånn ca?
Fant ingenting på hjemmesiden.

Se nederst på denne siden. Vet ikke om det har vært prisendringer, så du må sjekke med Jakeband.

https://www.dhtrob.com/impressies/teflon_tellurium_ux4_en.php

Takker. Har sendt ham en mail.
Det virker å være god kvalitet der også. Ville helst hatt en dempeanordning til soklene, helst uten å kjøpe sølv-versjonen. Den høres dyr ut. Avventer priser fra jakeband.

pakken er sendt fra hificollective.



[6bm8]

Når det gjelder UX-4 sokler så har jeg brukt disse. Beste jeg har brukt.

Teflon UX4 gold plated contact valve base | Hifi Collective



[VegardW]

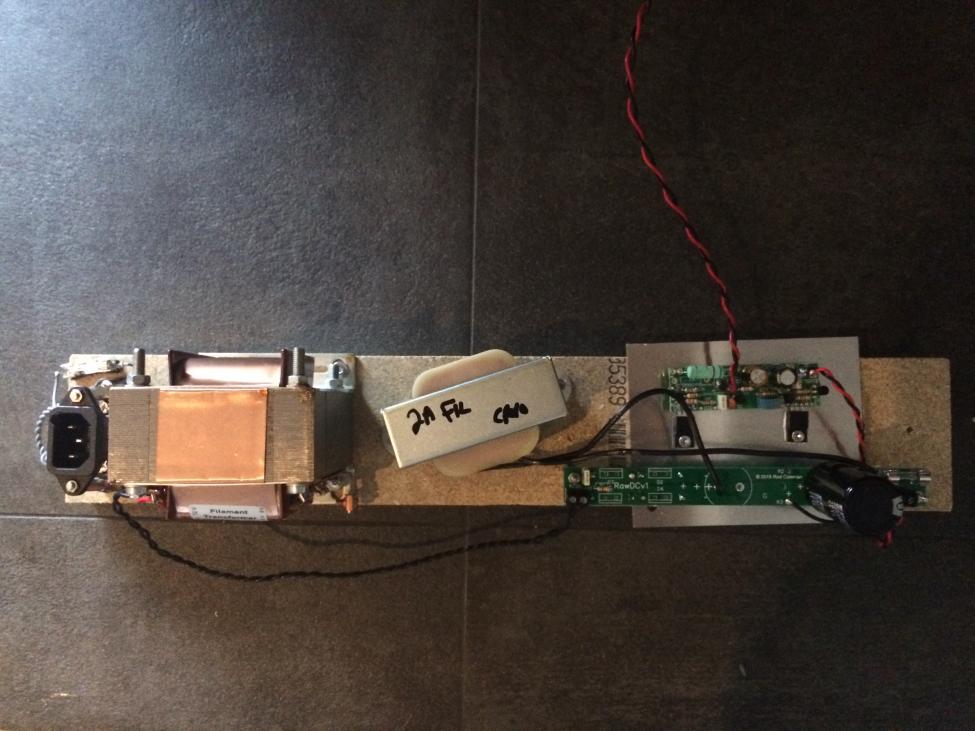

300b planke

gettin' ready
testet på et Eml 30 rør
klar til å få 300b frøkner heite

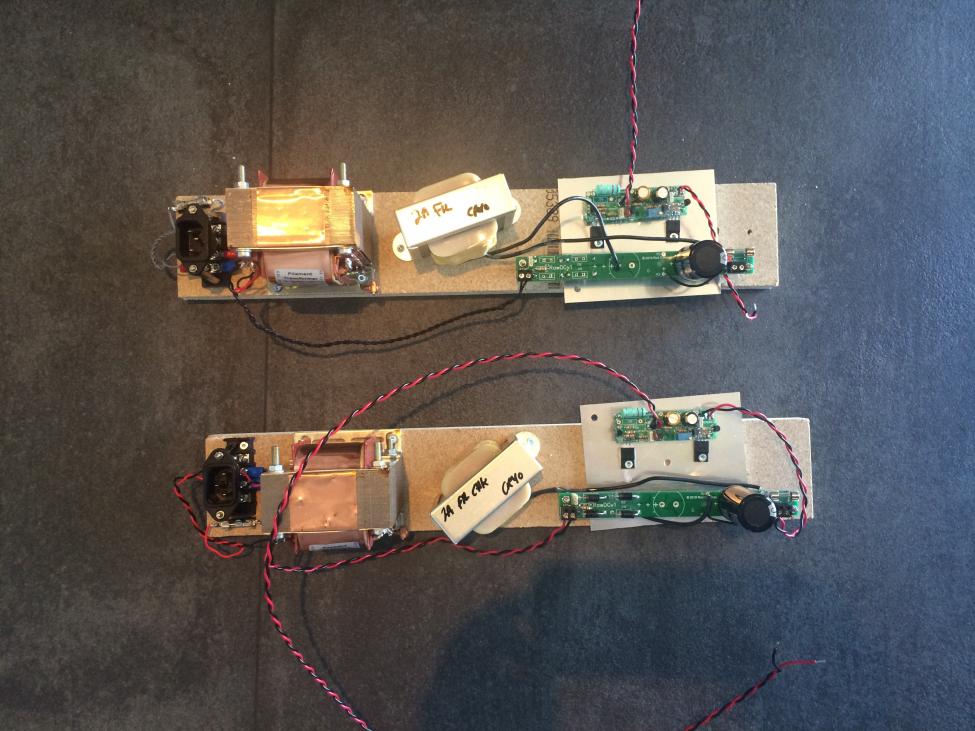

Trafo fra Mayer med mange tappinger =enkelt å få riktig V+ i prøveoppsett
cryo choke fra BP choke input selvfølgelig



[Sluket]

Det var en nett liten transistorkonstruksjon! Push Pull ser jeg...



[VegardW]

Jepp nett
Bare 4 kg
Skulle holde til 300B filamentene
nesten ferdig med nr2



[Sluket]

4 kg. er for snaut, da kommer "Iron Man" Christensen til å sable det hele ned..



[oyvindk]

gettin' ready
testet på et Eml 30 rør
klar til å få 300b frøkner heite
Trafo fra Mayer med mange tappinger =enkelt å få riktig V+ i prøveoppsett
cryo choke fra BP choke input selvfølgelig

Der ja. Flott. Blir spennende å høre om forskjeller.



[Audiomix]

Cryo fra BP?
Trodde ikke Gary drev med slikt.
Nytt "nisje" produkt



[VegardW]

For noen år siden kjøpte jeg jern til et lc supply til buffalo dac, i samme slengen fikk jeg et halvt dusin av denne choken
han insisterte på at de skulle dyppes i frysen.
ref Lundahls filament chokes er denne singel



[oyvindk]

Cryo av IT og OPT er en del av oppgraderingen fra BP SE 300B og til S10, i tillegg til kobber topplate og noen ekstra Hovland musicaps kondensatorer.

test av forskjellige BP av sixmoons:
6moons audioreviews: Border Patrol SE300B

Gary mener i hvert fall at det fungerer.



[LMC]

jeg byttet fra normal til cryo intersage choke og foskjellen var ganske stor
cryo er kjent i indy 500 og racing kretser der materialer og facts betyr noe......



[oyvindk]

Cryo av alle chokes også?



[oyvindk]

Sitter og søker etter eldre tråder om BP, og tenker at disse er interessante i den forbindelse:

http://www.hifisentralen.no/forumet...ere-etc/22922-lmc-borderpatrol-mono-300b.html

http://www.hifisentralen.no/forumet...etc/13765-erlands-sorte-300b-monoblokker.html

http://www.hifisentralen.no/forumet/vennetra-der-hifimerker/22752-borderpatrol.html

http://www.hifisentralen.no/forumet...rsterkere-etc/48220-lmc-borderpatrol-diy.html

http://www.hifisentralen.no/forumet/mitt-anlegg-og-billedtra-der/18578-erlands-oppsett.html

http://www.hifisentralen.no/forumet/mitt-anlegg-og-billedtra-der/53075-knb.html

Mye godt lesestoff



[Balle Clorin]

Er det slik at du bruker Emission labs 300B? og med driverrør EML 30A?. Er veldig forøyd med mine EML300B.. Har gjort noen bereginger jeg tenkte jeg kunne dele her.

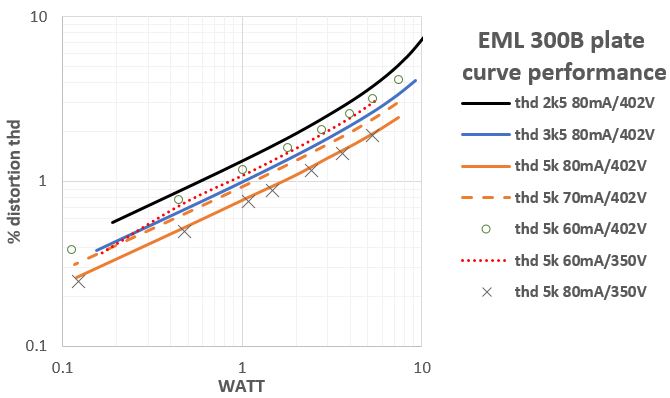

Utifra de publiserte rørkurvene kan man beregne ytelsen ved ulike betingelser vha CurveCaptor.

Resultatene med et driver trinn UTEN forvrenging og 0.0 tilbakekobling blir da som vist(..Driver trinnets forvrening vil normalt kanselere 2Harmoniske og redusere den totale forvengningen, men det kommer ikke med her)

Er man som meg ikke på jakt etter maks effekt vil høyt impedanse(5000 ohm) og høy strøm(80mA) og lav spening(350V) kunne gi OK levetid(350*0,08= 28Watt) og lavest forvrengning 0.7% ved 1W....og 2% ved 5W



[VegardW]

Nei
jeg har et par eml 30 liggende
tenkt å teste de som driverrør med tiden
sjekket regulatorene med ett av de fordi v/i til eml 30 er nokså likt 300b



[whistler]

Trådstarter, hvordan skal du DC-gløde 300B-rørene? Choke -input filter?
FYI: Coleman-regulatoren som nevnes høyere opp i tråden, må ha minimum 8.5V DC inn når den brukes for å gløde et 300B-rør.



[oyvindk]

Trådstarter, hvordan skal du DC-gløde 300B-rørene? Choke -input filter?
FYI: Coleman-regulatoren som nevnes høyere opp i tråden, må ha minimum 8.5V DC inn når den brukes for å gløde et 300B-rør.

Er ikke helt stø i begrepene ennå, men det er trafo, dioder,choke,kondensator.
eventuelle regulatorer vil komme på et senere tidspunkt.
Bygger etter BP skjema først.



[oyvindk]

Noen som kan bekrefte at sokkel for gz37 er vanlig octal, og noval for 6c45pi?

Luciano hos jakeband svarer på Mail, men er ganske ustø i engelsk.
jacmusic har ikke svart på mail, så da ser det ut til å bli sokler fra italieneren.



[LMC]

ja



[oyvindk]

ja

Takk. Da bestiller jeg.



[oyvindk]

Pakken fra hificollective kom i går
Resten av soklene er bestilt fra Jakeband. Nesten alt av deler er nå i hus eller i bestilling. Det som jeg vet jeg mangler er en løsning på umbilical-kabelen, og jordingen i og mellom chassisene. Har fått noen tips til tykkelse på umbilicals fra Gary, men ellers er det litt i det blå.

Når jeg har sett mer på layout, tror jeg det skal gå greit med et renere design enn hva jeg først så for meg. 300B mellom IT og OPT, rca inn på siden ved 6c45 sokkel. Strøm inn på langsiden oppe. Høyttalerterminaler bak i hjørnet ved OPT. Kan bli bra dette, tenker jeg

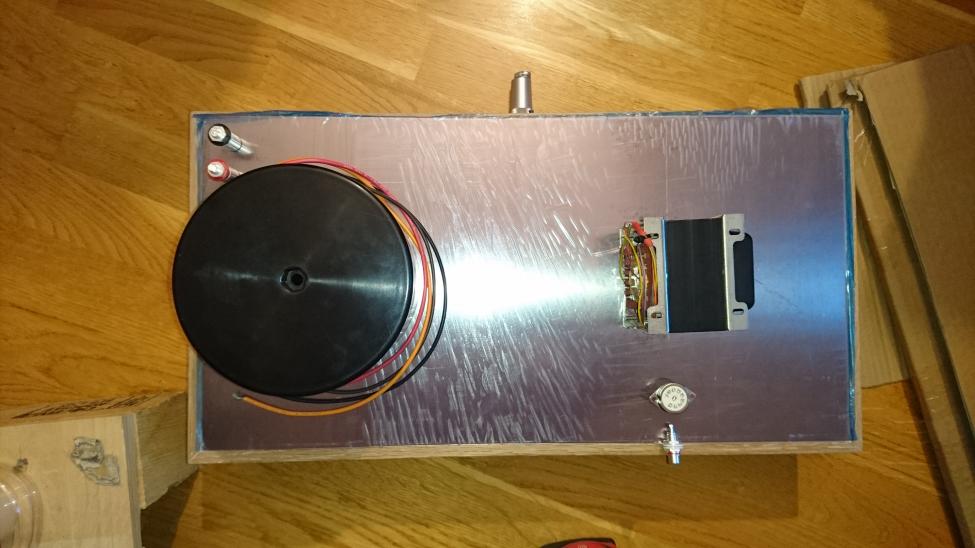

Synes det ser litt smått ut på bildet, men topplaten er 25 x 50 cm.

Da vil innsiden av kassen se sånn ca slik ut. Har målt at det blir plass til SuperReg og grid choke til input-rør.

Skal få en kompetent fyr til å kvalitetssikre layout i morgen.



[whistler]

Det som jeg vet jeg mangler er en løsning på umbilical-kabelen, og jordingen i og mellom chassisene. Har fått noen tips til tykkelse på umbilicals fra Gary, men ellers er det litt i det blå.

Når det gjelder plugger i enden på kablene finnes det en del russiske milspec på eBay. Laget for å henge på utsiden av T90A tanks tåler de en trøkk.
Ser også at det har dukket opp en del kinesiske plugger beregnet for flyindustrien på eBay. Ser fine ut, men ikke testet dem selv.

Artig tråd å følge!



[LMC]

kjøpte noen gromme 2KV fra Bulgaria til GM70 ampene...russisk overskudd
ellers bruker jeg Souriau milspec kontakter på 300B umbilical
mellom chassiene på mine blokker har jeg en separat 30kvcm bilstereokabel umbilical til jord med ML-20 Legato terminaler
mvh
Leif



[Milenko]

Utrolig tøft satset, herlig å følge med på.



[LMC]

her er selgers butikk
pentodbg | eBay



[oyvindk]

Utrolig tøft satset, herlig å følge med på.

Takk Det er en veldig engasjerende prosess for meg. Første gang med et ambisiøst prosjekt. Skal ikke utelukke at det blir flere prosjekter senere en gang.


Ang. Umbilical, jeg har plugger som jeg kjøpte av Gary. 10-leders. Lodder fast ledningene i psu og har plugg inn i signal-del. Spørsmålet er hvilken ledning er greit å bruke til dette? Vet noen har brukt litz(?) som var vanskelig å jobbe med. Det finnes vel en enklere løsning?
Er cat-6 mulig? 2 stk ville vært enkelt.

Andre? Solid core eller multistrand, eller ett fett?



[LMC]

Cardas lakkisolert litz. Et helvete å jobbe med
Ikke solidcore! Må være fleksibel og ikke kunne brekke!



[oyvindk]

Så hvilket som helst multistrand kobberkabel, i passende tykkelsene til de forskjellige funksjonene, altså?
Bare for å være helt sikker.



[VegardW]

Og med god nok isolasjon ref hv



[oyvindk]

Ikke cat-6, har jeg fått beskjed om. Må tåle 450V, 1.2 A.
Ellers ble det flyttet litt rundt på komponenter. Må visst kjøpe klemmer til noen kondensatorer. Har nå et litt sikrere utgangspunkt for å få minst mulig støy.



[Audiomix]

Bruk litt sunn fornuft og ikke over kill denne navlestrengen. Blir bare plundrete å håndtere.
Det går litt strøm til gløding.
Forsvinnende lite til høyspenning.
Du trenger hellere ikke isolasjon som tåler 10kV.



[whistler]

Bruk litt sunn fornuft og ikke over kill denne navlestrengen. Blir bare plundrete å håndtere.
Det går litt strøm til gløding.
Forsvinnende lite til høyspenning.
Du trenger hellere ikke isolasjon som tåler 10kV.

Mulig at du må lage din egen. Ville funnet noe "hook-up wire" med 600V isolasjon, "multicore/stranded", og bygd opp umbilicalen av slike. AWG17 burde holde greit til 1.2A. Du kan bruke tynnere til høyspenningen. Sjekk dimensjonen på loddeskålene i kontaktene. Dersom tråden er for tykk, blir det litt knotete å lodde. Tre det hele i en gummislange som du trekker en pyntestrømpe over til slutt.



[LMC]

det som er køddent er å legge krympeslange med lim over hver ledning/loddeskål, twiste kablene parvis og gjøre det samme i andre enden
alt med ytterstrømpe og krympe med lim av denne over connektorene i begge ender



[oyvindk]

30% rabatt på Platekompaniet i dag, juhuu . Fikk handlet 6 album.

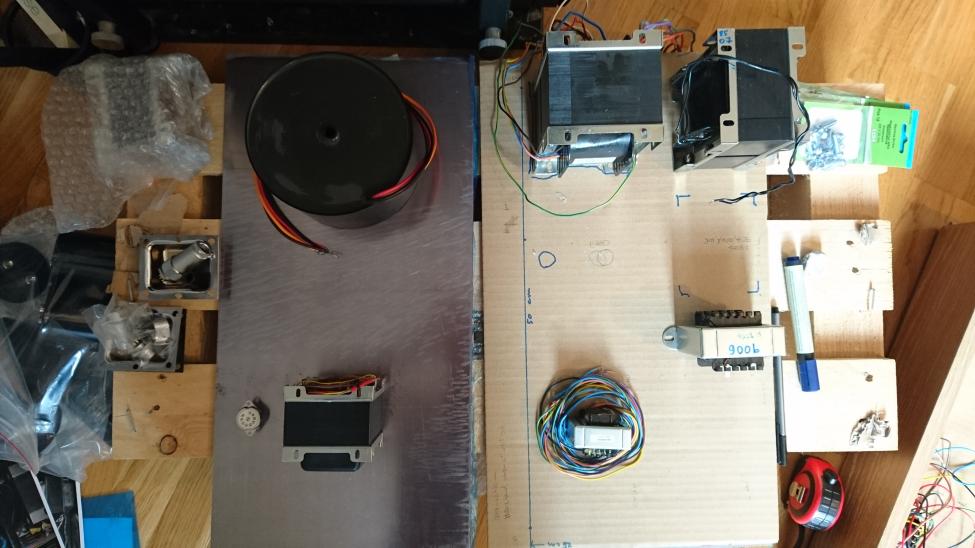

Da har jeg landet på denne layout'en. Oppsiden av signaldel (venstre) og psu. Alle de tre likeretter-rørene kommer på rekke foran største trafo og choke.

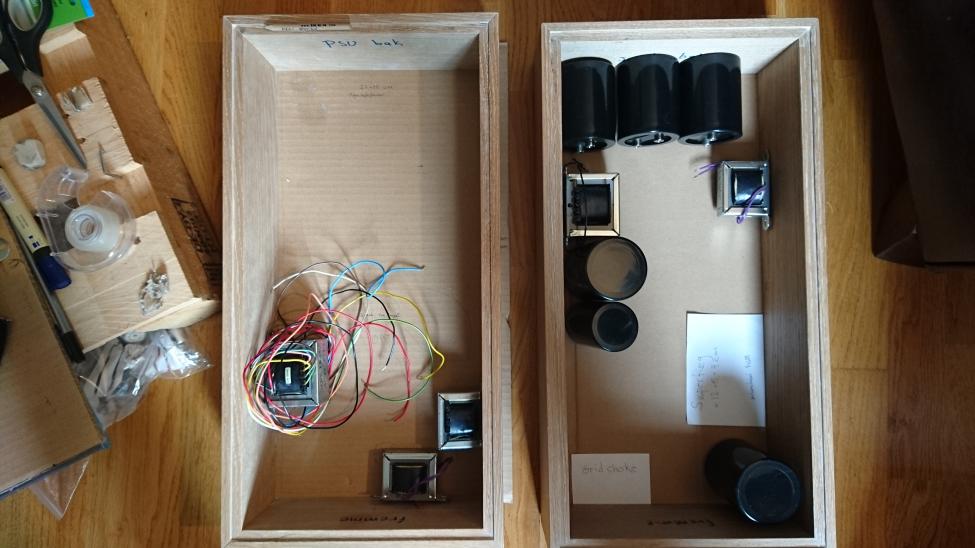

Inni kassene. Psu til venstre. Bestiller kondensatorklemmer og hookup wire fra hificollective. Ikke overkill, bare kurante tykkelser av flerleder kobberkabler. Ikke er de dyre heller Satser på å få borret kobberplatene i løpet av uken.



[oyvindk]

På tide å begynne

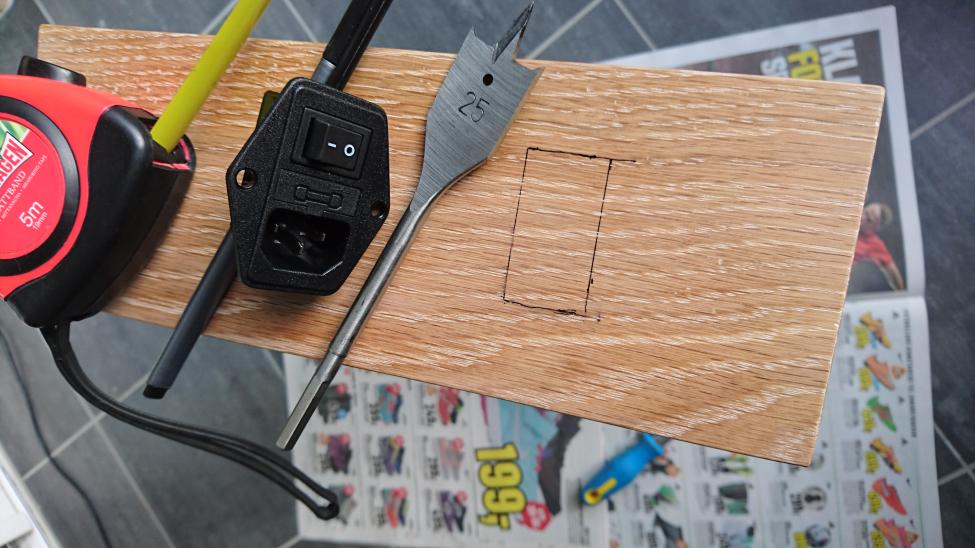

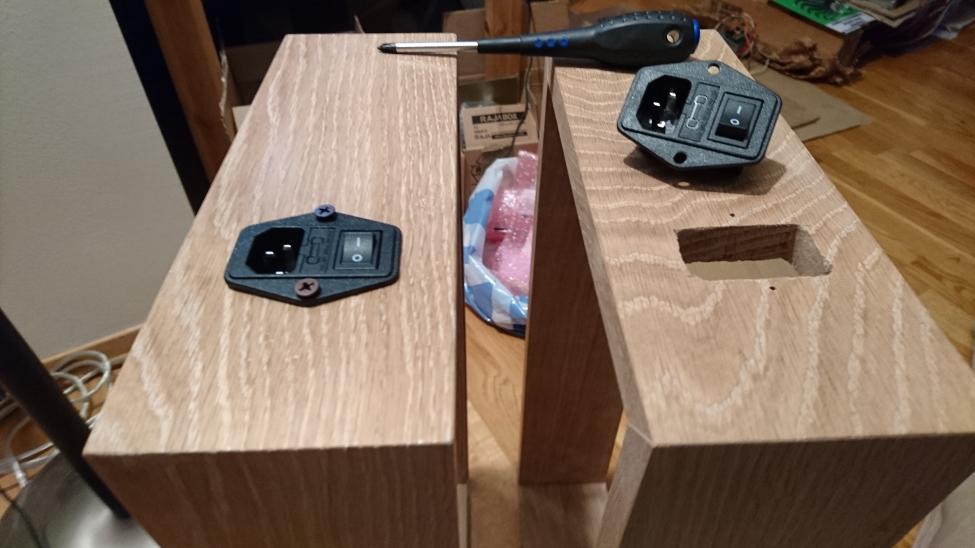

Strøminntak til PSU.

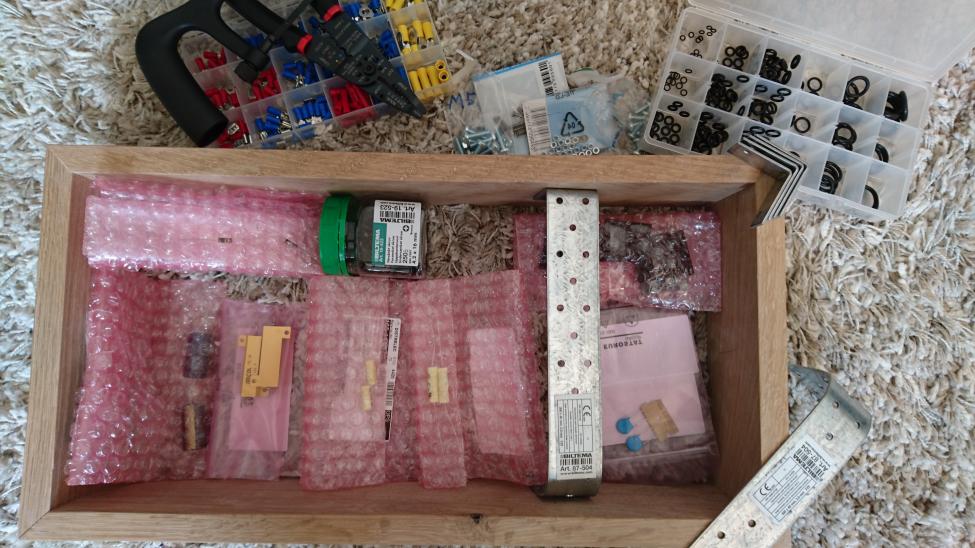

Har fått kjøpt inn noen smådeler. Fikk hjelp til komponentvalg. Litt komponenter til PSU og noe til montering av greiene. Finner stadig ut ting som jeg mangler...

Smådingser kommer i store forpakninger, så jeg kan sikkert spare hundrelapper på neste forsterker...

Har bestemt meg for å ikke skru topplaten fast i rammen langs endene fra oversiden, men heller låse den med festeskruene til IT og OPT. Skruene går da gjennom en "bjelke" som igjen er festet til sidene i kassen. Dette for at det sikkert blir litt penere og for at jeg da får avstivet topplaten, noe som sikkert er fornuftig uansett.

Ingen pakke i posten i dag heller. Venter på forsendelse fra hificollective og Jakeband. Sistnevnte ble sendt på mandag, men trackingen hos det italienske postvesenet stopper visst ved utenlandsterminalen... Alt utenfor Italia er tydeligvis revnende likegyldig for dem



[VegardW]

Posten æ'kke som før...
har du vurdert vibrasjonsdempere til jern og rør sokler?



[oyvindk]

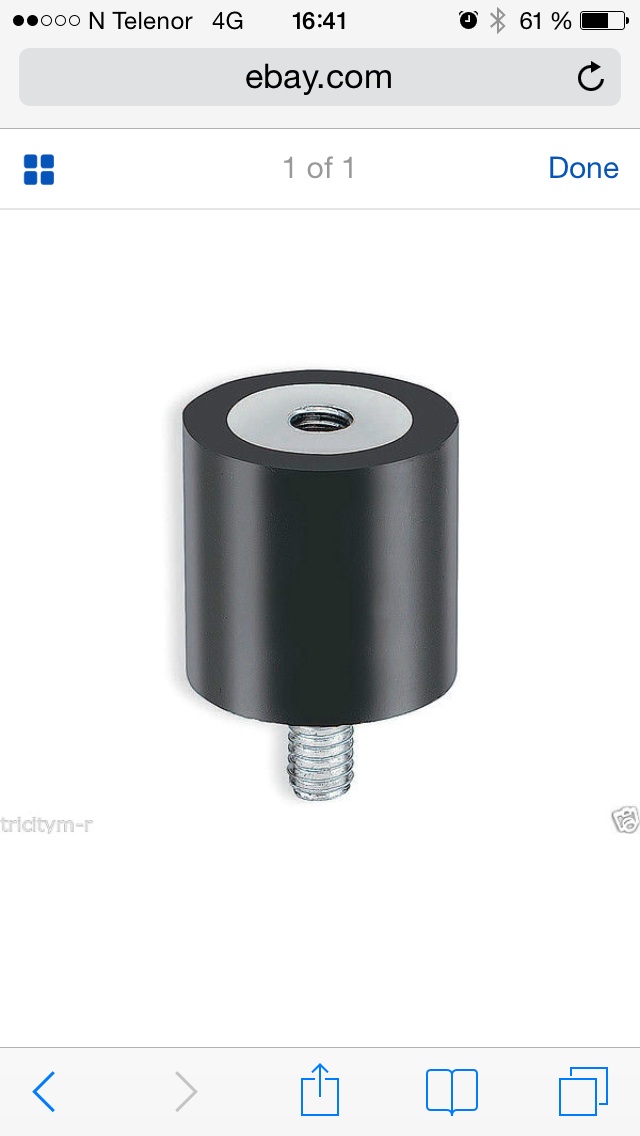

Har o-ringer og gummiskiver. Hva heter den der?
