Selvfølgelig.
LMC; de gummimattene du bruker til vibrasjonsdemping inni signal-chassis, hvor får man tak i dem?
Tror det er samme som ble brukt i dynaBel Euforia. Da ble de kalt asfaltplater. Men når jeg spør i butikker etter asfaltplater/selvklebende gummimatter, så har de ikke det. Har prøvd de mest åpenbare bygg-butikkene.
Bitumen er bra til resonansedemping
Smeltefolie, bitumen 4 stk. - Lyddemping Smeltefolie, bitumen - Biltema

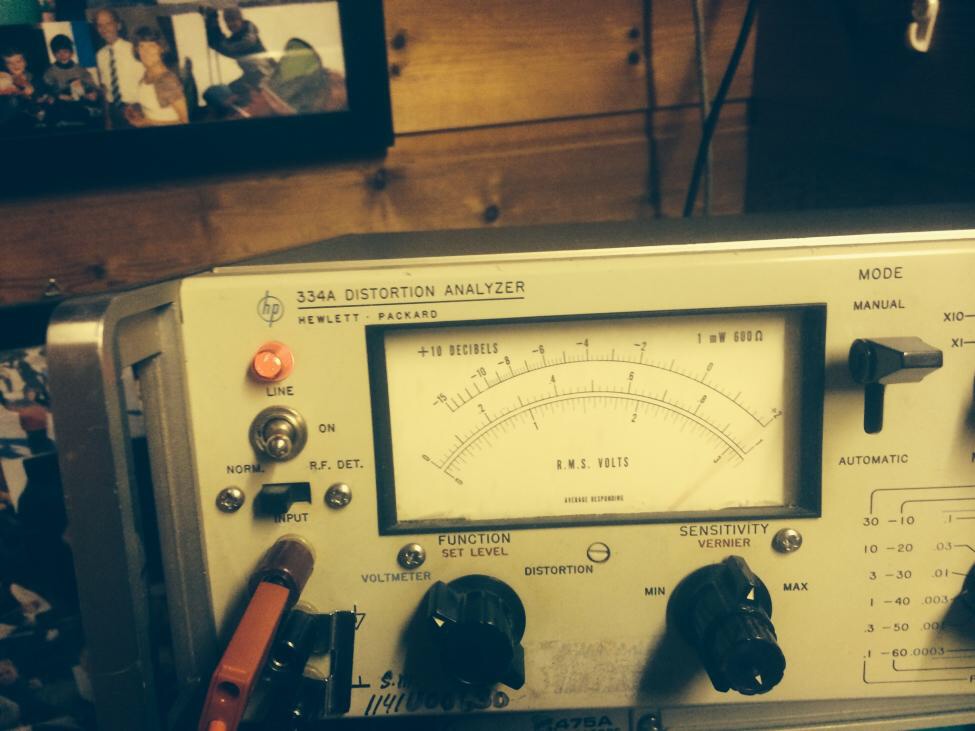

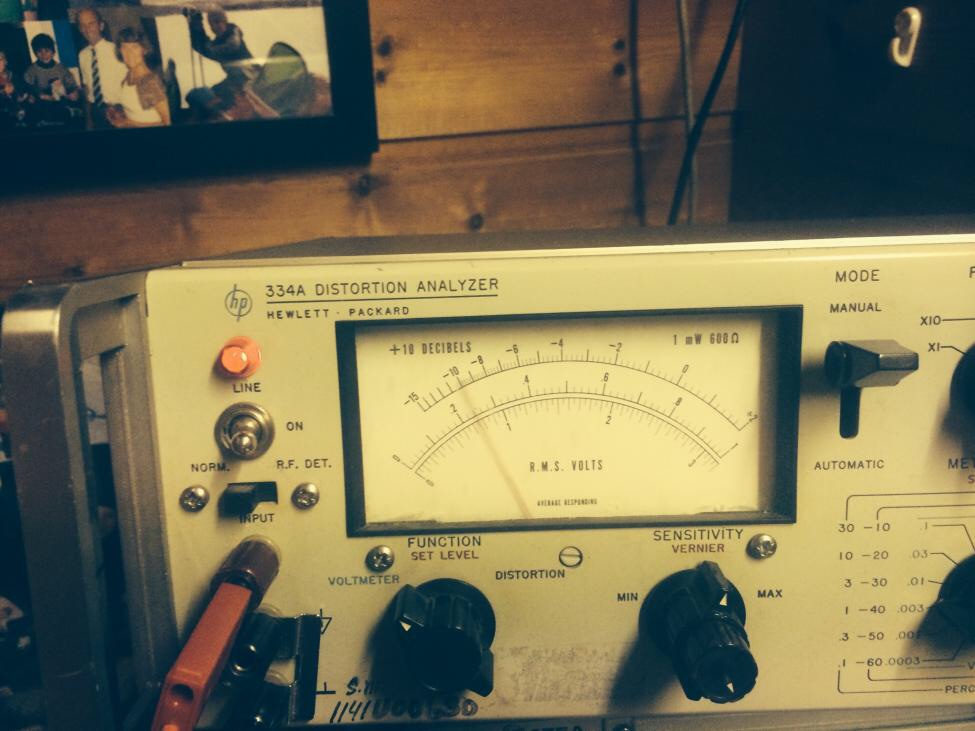

Her ser du noe som antyder effekten av disse demperene:
banker på chassis platen (første bilde)
og på rørsokkelplaten ( som er koplet til chassis platen) med 4 slike vibration dumping mounts
måler på ampens utgang
btw blir bitumen hard med tiden ?Vedlegg
Hvis du er ute etter lyddemping er det bare å gå i en bilstereo sjappe..det blir brukt mye demping i en bil bygd for god lyd. Mattene får du i forskjellig typer og tykkelser alt etter hvor i bilen de er tenkt brukt. De burde gjøre susen..
Se feks her: StøydempingBegynner på borring av kobberplater.
Litt annerledes enn min håndborremaskin fra Biltema...
Her går det på koordinater
Da må man ha kontroll på skissen
En hendig maskin for å borre ut hull til 300B-sokler
Vi rakk bare signal-platene i kveld. PSU-delen blir utsatt til etter Munchen-messen. Får begynne på signal-delen, da.
Venter fortsatt på sokler fra Jakeband. Men det begynner å ligne på en rørforsterker

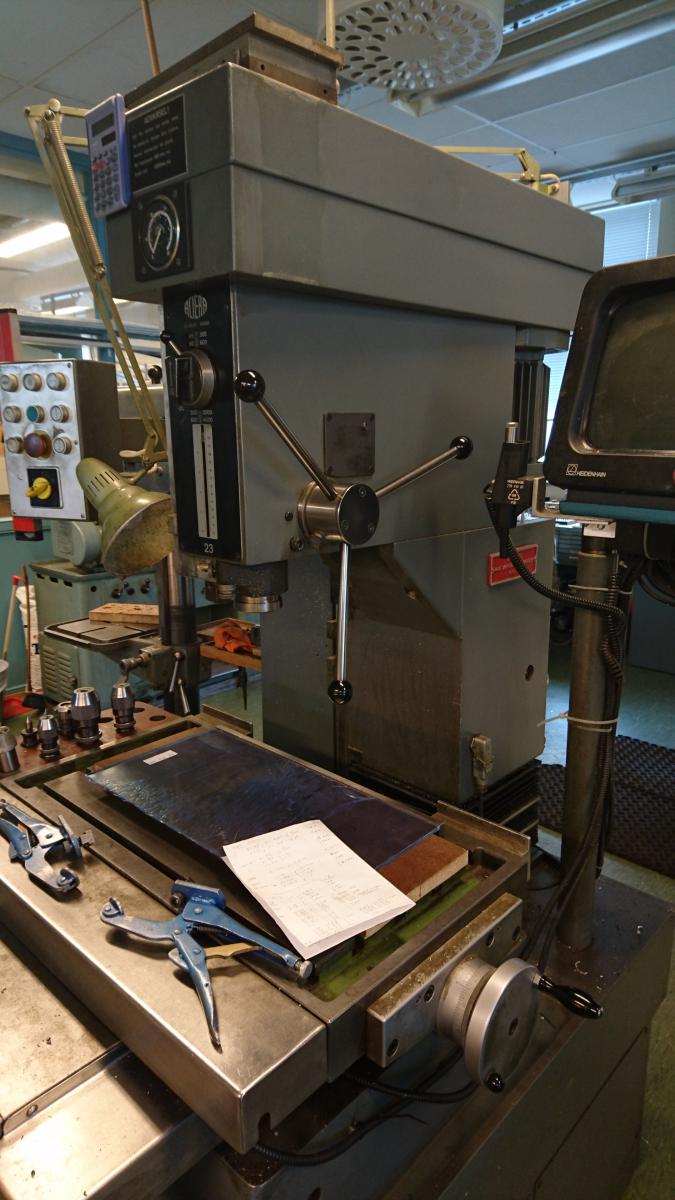

Begynner på borring av kobberplater.
Litt annerledes enn min håndborremaskin fra Biltema...
Her går det på koordinater
Oj, det var borret sitt, det!Nedtur #1
Den ene kobberplaten er for bred til utfresingen i kassen. Platen er 7mm for bred, jeg la inn 3mm slingringsmonn i kassen. Kontaktet leverandøren og jeg får byttet platen, så ingen krise.
Nedtur #2

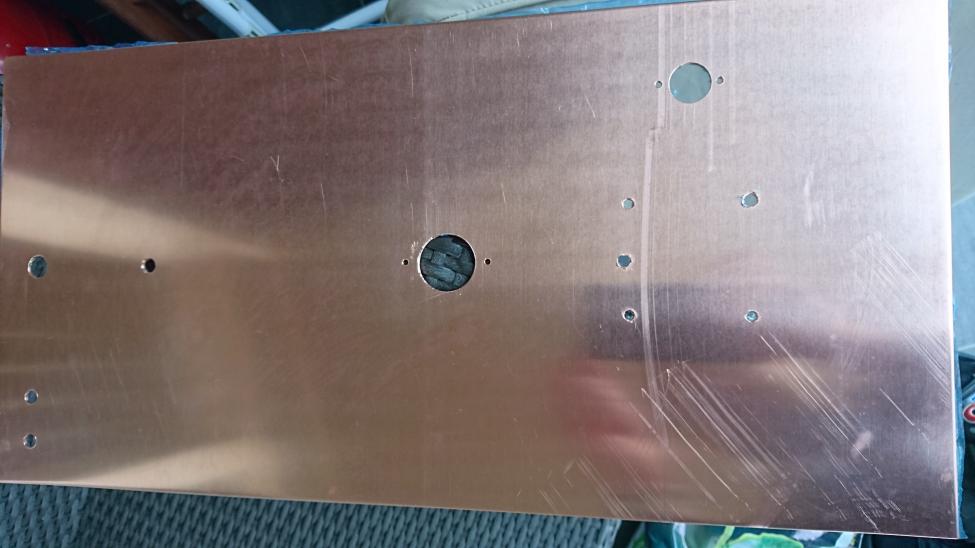

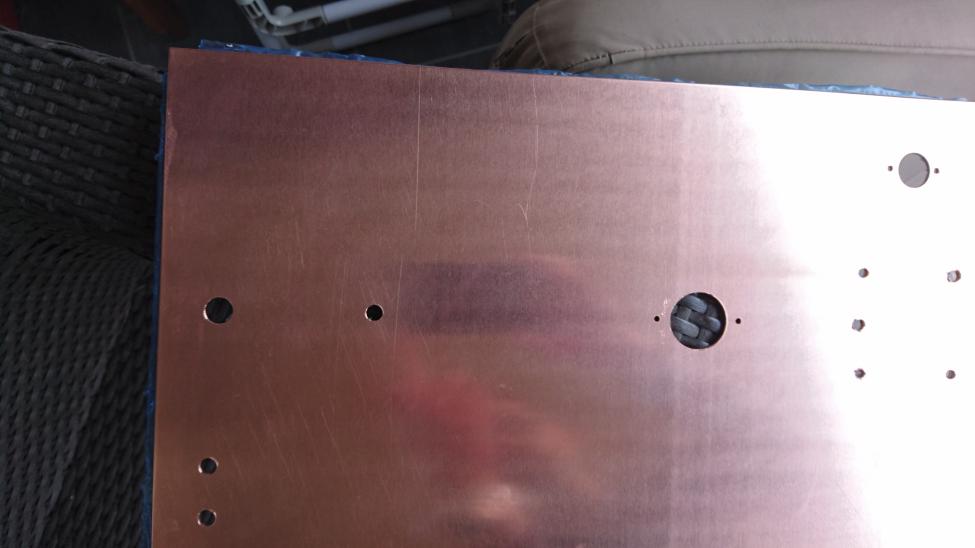

Kobberplatene er langt ifra strøkne. Dette kan delvis være min feil også, at det kan ha kommet riper i dem mens jeg har hold på å flytte på trafoer oppå plasten, men selv den ukurante platen som jeg ikke har gjort noe med har riper under plasten.
Så totalt sett blir ikke finishen så bra som jeg hadde sett for meg. Skjønner nå hvorfor Gary bare lakkererer platene sorte. :-\
Mulig jeg velger å gjøre noe med det på sikt, men nå vil jeg ha progresjon!
Vedlegg
Kjøpte platene fra ravstedhus.no
Vet ikke helt om de kunne ha blitt pusset vekk. Kunne kanskje fått det litt bedre.
Jeg kjøpte kobbervask og ikke kobberpuss (de hadde ikke på butikken), så jeg fikk ikke gjort noe med det da. Er sugen på fremdrift, så jeg lakket to plater med klarlakk. Skal snart montere deler på platene, får se hvordan det tar seg ut når trafoer og sokler er på plass.
Det ser jo ikke så ille ut inne i stuen som utenfor i dagslys.
Fremtidig puss/børsting eller omlakkering kan være et alternativ.

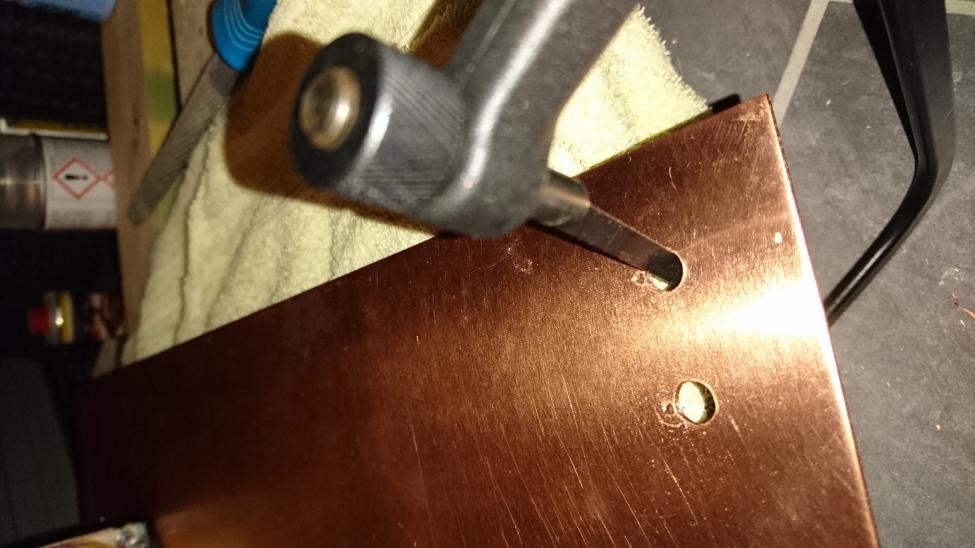

Tror PSU'ene blir penere, siden jeg lært litt av behandlingen av signal-delene. Men de skal jo stå underst ...Sager et hakk for knotten på høyttalerterminalene

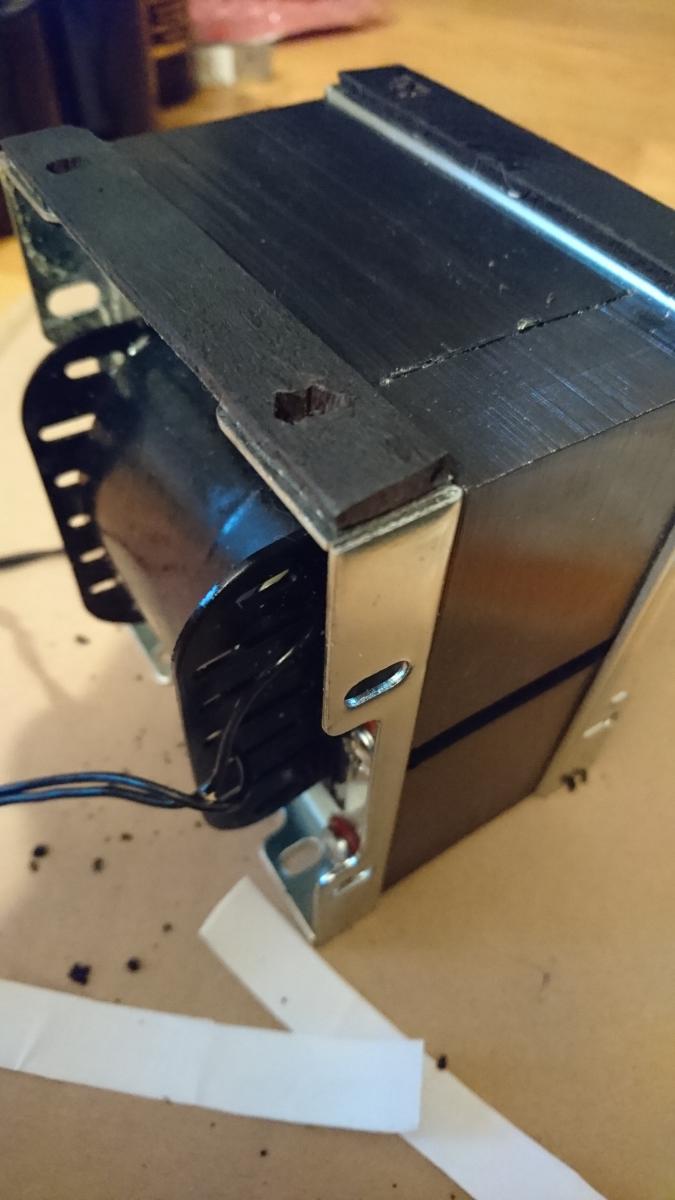

Feste av topplate til kassen med en stålbjelke for å slippe ekstra hull langs kantene av topplaten. Skrudd sammen med bolt til IT.
Bitumenplater for vibrasjonsdemping.
Feste til kondensatorer.

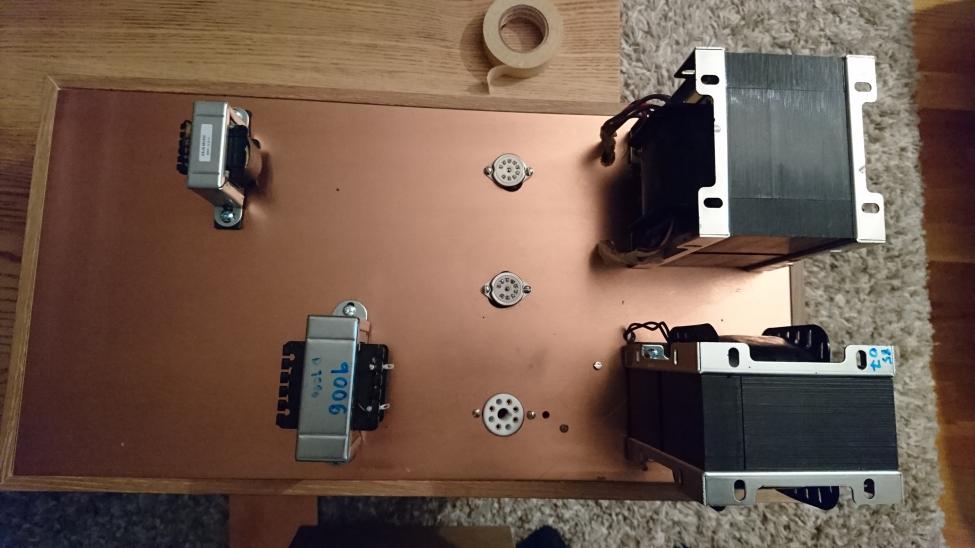

Komponentene i signal-chassis er montert.
Venstre chassis med topplate
Begge chassis for signal.
Det går nå fremover
Kan du ikke bruke gjengestang? Da kan du jo kappe til de lengdene du vil ha.
Det skal helst være ikke-magnetisk siden den går gjennom kjernen av trafoen. De gjengestagene som jeg har sett på har vært magnetisk. Ellers ville det jo ha vært en enkel og grei løsning.
Gjør ikke noe om den er magnetisk så vidt jeg vet. Bare passe på at det ikke er forbindelse fra toppen av trafoen og tilbake til chassi.
Biltema hadde i vert fall gjengestenger i rustfritt før, og de er nesten umagnetiske.
Biltema har: Gjengestang, rustfri - Gjengestang - Biltema
Mulig jeg har oversett noe.............
Er det toroidetrafoer med hull i midten eller firkantede EI trafoer.
Uansett vil det ikke spille noen rolle hva slags metall skruene er laget av.
Husk bare at det ikke må lages en sluttet krets.
Alt rustfritt er ikke ikke-magnetisk.
Når det gjelder skruer skal du da ha A4 kvalitet. A2 som det meste av Biltema og andre billig skruer er, er magnetiske.
Tools eller Albert Olsen har det du vil ha.Rørsoklene er fremdeles et sted i postens varetekt. Det har ikke skjedd noe på over en måned. Jeg har fått Luciano (avsender) til å høre med det italienske postvesenet to ganger, og de sier at den er hos det norske tollvesenet. Tollvesenet sier at de ikke har pakken, og at jeg må kontakte posten. Posten sier at det er det italienske postvesenet som er ansvarlig for pakken til den er kommet til Norge, og at det har den ikke gjort ennå.
Jeg har klaget hos den norske posten, men har ikke hørt noe mer enn et autoreply (Vi har mottatt klagen...)
Noen som vet om jeg er f*cked her? Det er litt kjipt i så fall, det er nesten 2k i sokler. Betalte via PayPal.
Noe lignende skjedde meg nylig: sporingen fra utlandet sa at den var ankommet Norge, mens Posten ikke hadde den... Jeg ringte kundeservice og de sa at den helt sikkert lå hos tollvesenet til stikkprøve, det vil ikke vise på sporingen, og kunne lett ta mer enn en måned....!!!!
Edit: den dukket opp etter rundt 5uker.
Posten i Italia er helt på trynet. Ikke uten grunn at mange leverandører sender til hele verden unntatt Italia.
Hvilke sokler er det snakk om? Har endel teflon (9 pins - 6922 etc og til 6sn7 etc. ) sokler liggende dersom interesse? Og noen andre bra 300b sokler bl.a.
Hvis dette er en registrert sending kan en finne hvor den sist er scannet.
Jeg ventet noen uker på noen TO-3 regulatorer.
Få posten der det ser ut til å ha stoppet til å bekrefte hvor sendingen ligger.
Ring og ikke gi deg!Dagen etter at posten skrev til meg at vi må anse pakken som tapt, kom kontrabeskjeden: Pakken er kommet frem til postkontoret...
Seks uker fra Italia til Norge er ikke akkurat så imponerende. Men nå er de hentet og pakket ut. Det er et par med 4-pins, 8-pins og 9-pins. De ser solide ut, uten at det for meg går an å se at det er ekstra god kvalitet. 9-pins soklene er endel større enn de AN 9-pins'ene som jeg kjøpte.

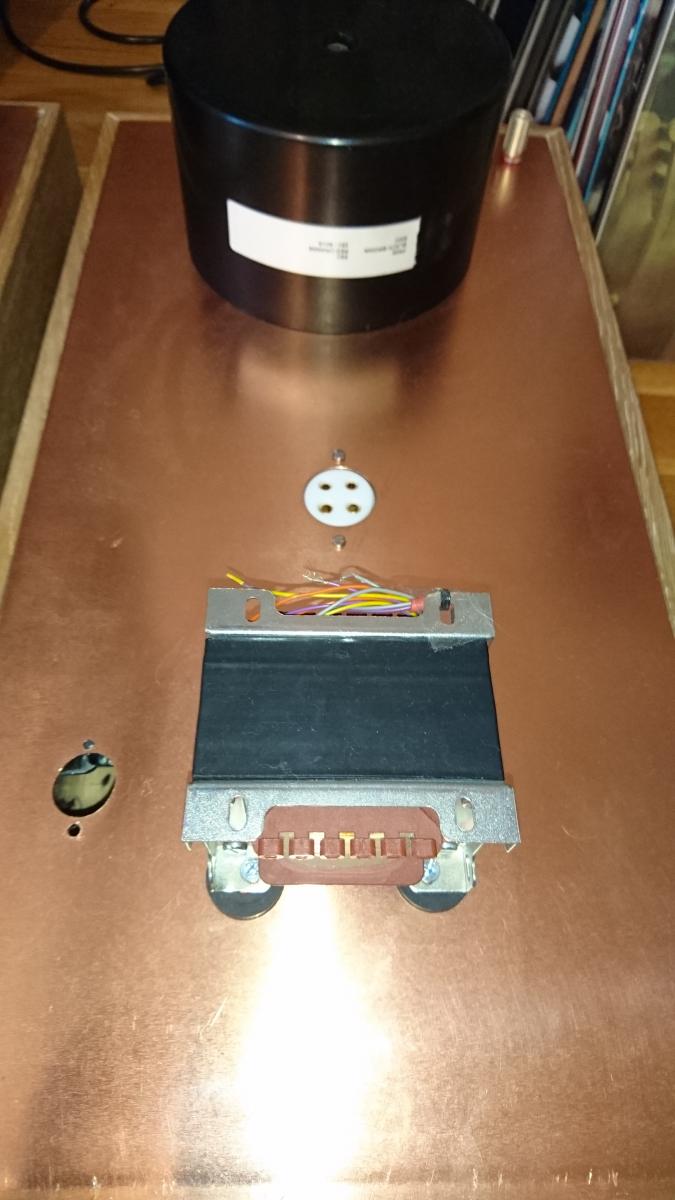

Her er sokkelen til 300B-røret satt i. Siden 9-pins sokkelen var større enn jeg trodde, må jeg borre opp hullet for den. Må handle inn flere bor.
Skal få hjelp til å få borret platene til PSU'ene i uken, så blir det å begynne med montering av komponenterHei igjen borremaskin .
Bildene nektet å snu seg riktig vei denne gangen... ???
Platene til PSU denne gangen.

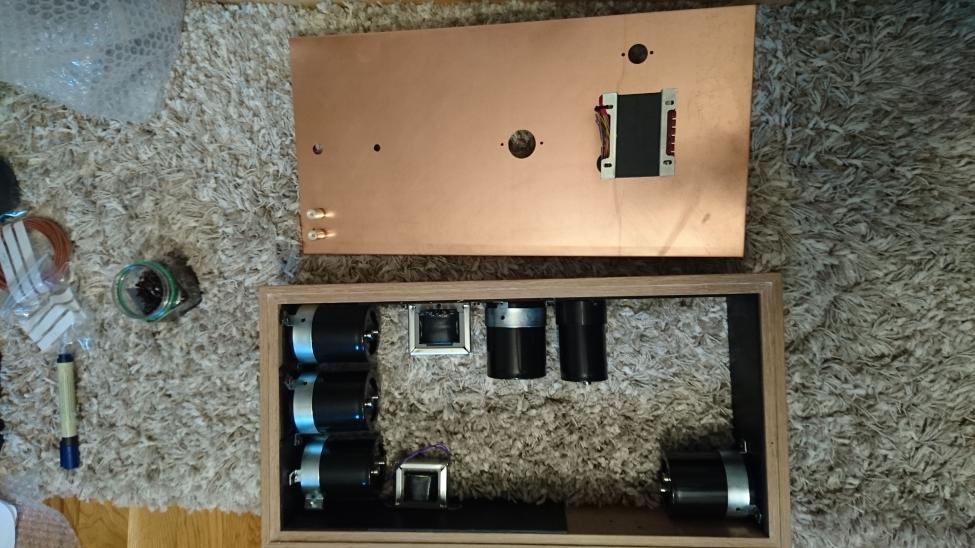

Da blir det vasking og klarlakkering av platene i helgen. Så begynner montering av komponenter i PSU.Har begynt å sette sammen PSU'ene.
Avkobling av komponenter og chassis med bitumen.
Borret topplate til strømforsyning

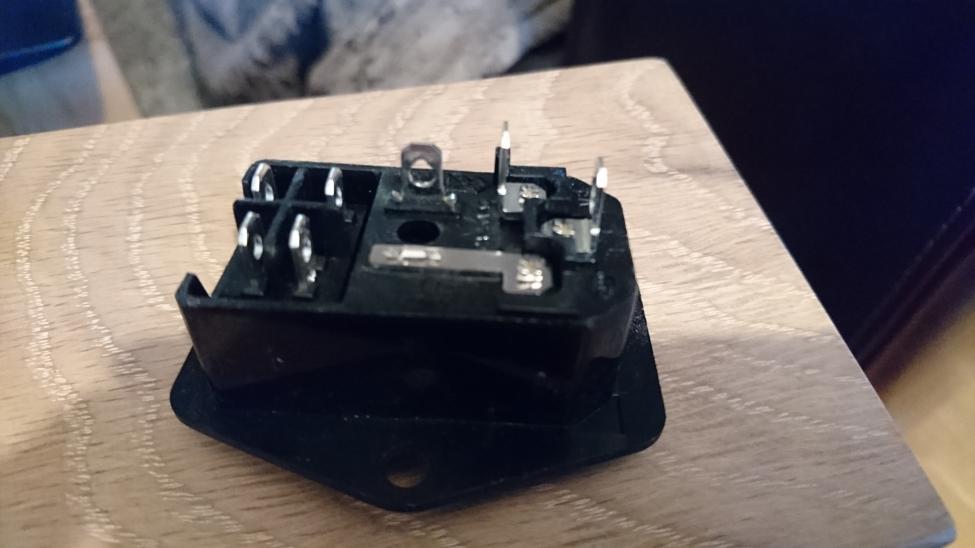

Jeg lurer litt på denne her:
Er det noen som vet hvordan den kobles?
Her er dokumentasjonen som fulgte med:
Dette er virkelig imponerende arbeid. Virkelig morro å følge med på dette. Godt du fikk rørsokklene også!Fant ut av bryteren. Puttet inn sikring, målte og kikket nøye.

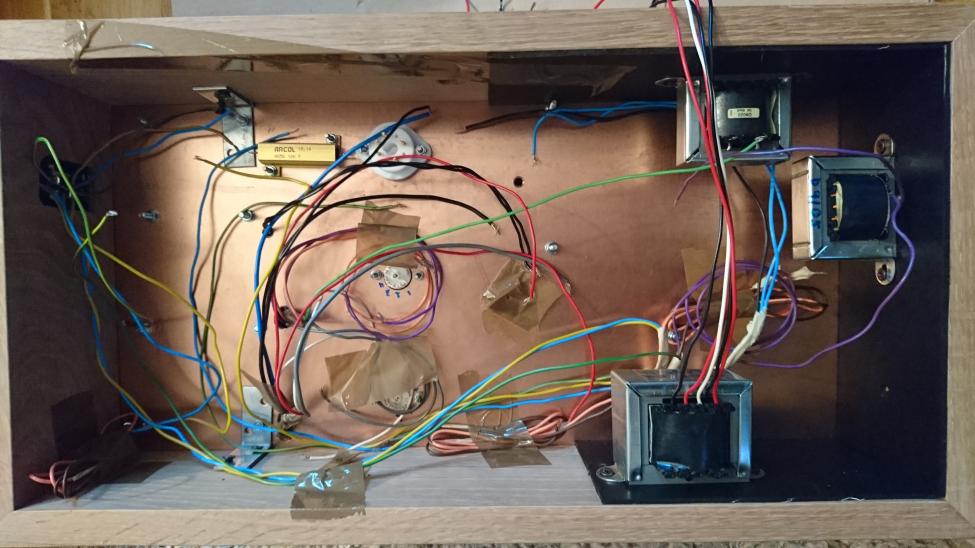

Her kommer komponenter på plass på psu-platen.
Platen montert i chassis.

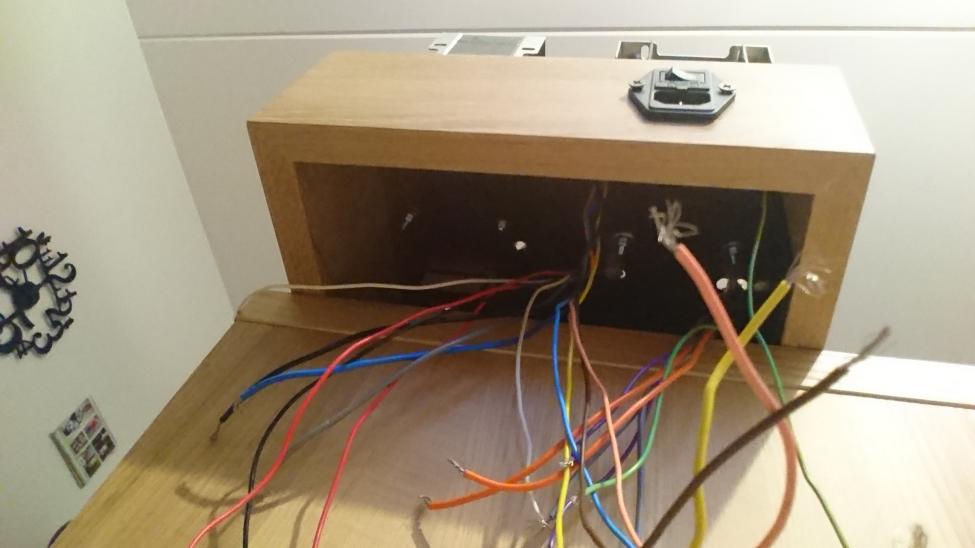

Da gjelder det å strekke kabler riktig...
Skjema og den ene trafoen er ikke helt enige ang. ledninger. Har sendt mail til Gary for oppklaring.
Da er et rørsett innkjøpt, bortsett fra 300B. Begynner med de jeg har i gamleforsterkeren.
For sikkerhets skyld vil jeg spørre før jeg kobler:
Når det er f. eks to hvite ledninger ut fra en trafo som skal inn og ut på katode eller anode, så er det samme hvilken som går hvor, ikke sant?
Altså, hvit på pinne 1 og hvit på pinne 7 på EZ80, det spiller ingen rolle hvilken vei de går? (kan ikke se noen merking på ledningene eller trafoene, så derfor gjetter jeg at det er det samme...)
https://www.google.gr/search?q=ez80...AUICCgB&biw=568&bih=232#imgrc=lXtjQWqwCyCWqM:
se på denne
ledningene fra trafoen skal til hver sin anode samme hvilken ende som går til den enkelte anode, men sentertappen skal til jordsiden av første kondensator -
-
