DIY åpen baffel - Pure Audio Project Duet 15 Prelude klone

Diskusjonstråd Se tråd i gallerivisning

  • Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.615
    Antall liker
    4.776
    Torget vurderinger
    9
    Liten avsporing:

    Hva finnes av gode TPA3116 boards der ute?

    Interessant å sammenligne med de små Anaveiw, ICE, etc til horndrift.


    vidarje

    Hi-Fi freak
    Ble medlem
    24.10.2009
    Innlegg
    4.817
    Antall liker
    2.701
    Sted
    Rasta
    Torget vurderinger
    1
    Fosi Audio har noe kanskje? https://fosiaudio.com/products/bt10...s-50w-x-2-tpa3116?_pos=3&_sid=621c8f882&_ss=r

    Jeg kjøpte en liten subforsterker fra dem til hytta og den har fungert helt supert.


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.615
    Antall liker
    4.776
    Torget vurderinger
    9
    Da er jeg ferdig. Litt justering i høypass og sugefilter. La også til et Zobelfilter på bassen. Både sugefilter pg zobelfilter kan slås av og på med bryter:

    - BBC dip on/off
    - Tube amplifier on/off

    Summerer svært bra og låter knall.

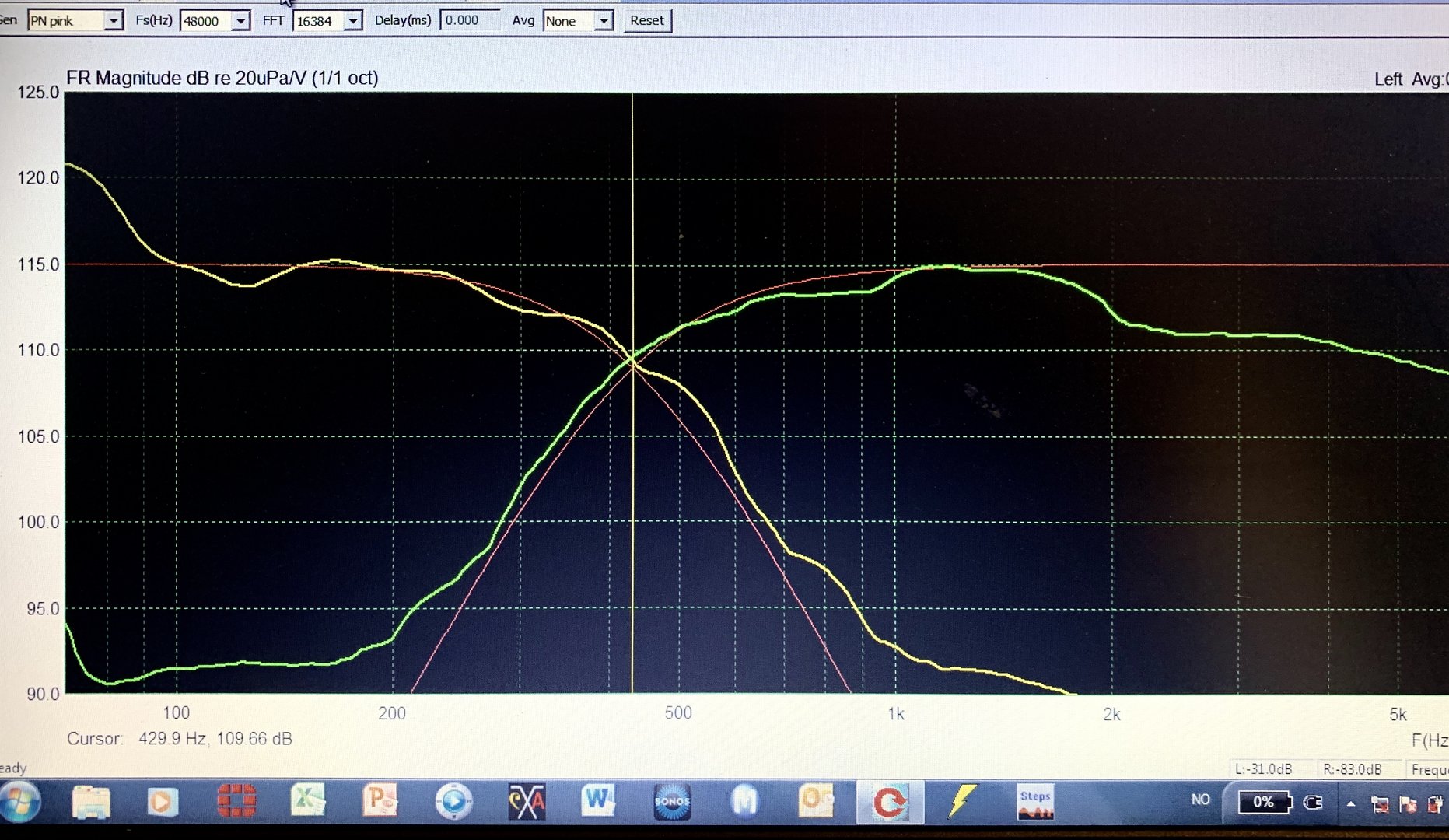

    Veldig fornøyd med flankene. Akkustisk 24 dB Linkwitz R. ved 30 Hz.

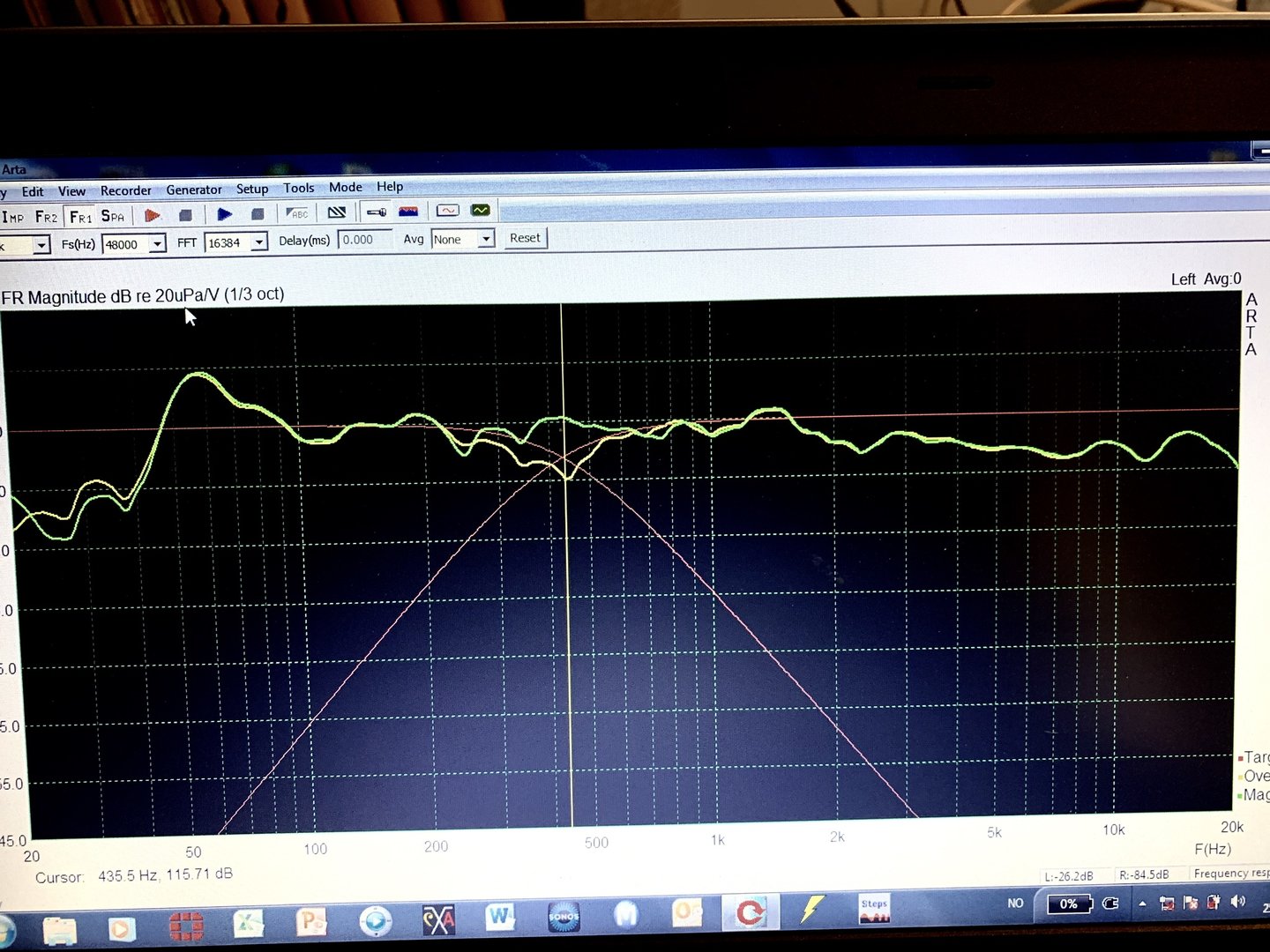

    Det summerer supert. Gul er reversert polaritet:


    • Liker
    Reaksjoner: KJ

    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.615
    Antall liker
    4.776
    Torget vurderinger
    9
    Jeg tror jeg er i mål. Eneste jeg pt er usikker på er om zobel filteret er nødvendig?

    Skal selvfølgelig lytte over langen. Metoden er å høre mye musikk og ikke minst forskjellig musikk.

    Kjører litt toe out og det funker fint.

    Fantastisk god lyd. Man skal ikke undervurdere å perfeksjonere delefilterne.




    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.615
    Antall liker
    4.776
    Torget vurderinger
    9
    Spiller forøvrig på 3-4 watt fra 2A3 nå :)


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.615
    Antall liker
    4.776
    Torget vurderinger
    9
    Neste steg i prosjektet er den estetiske utformingen av delefilteret.

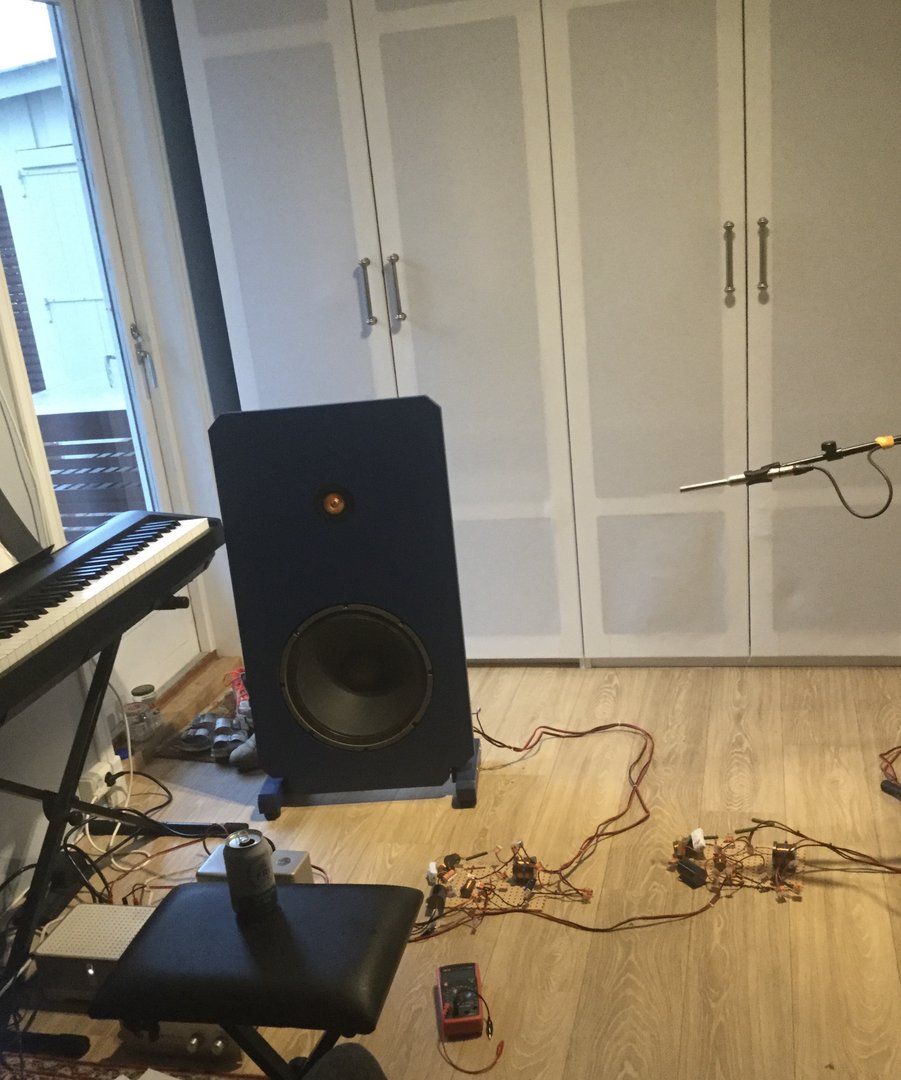

    Sånn er det nå:




    Sånn kan det bli??




    Men hvor skal det plasseres?



    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    10.697
    Antall liker
    7.602
    Sted
    Hjemme
    Torget vurderinger
    2
    Kan du mekke det til i en boks med terminaler?
    Inn/Bass/Fulltone.
    Kan bare legges bak høyttaleren.


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.615
    Antall liker
    4.776
    Torget vurderinger
    9
    Har tenkt den tanken. Men ønsker aller helst helt vanlige terminaler som er på selve baffelen og ikke en løs boks på kabelen ala MIT eller Living Voice


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.615
    Antall liker
    4.776
    Torget vurderinger
    9

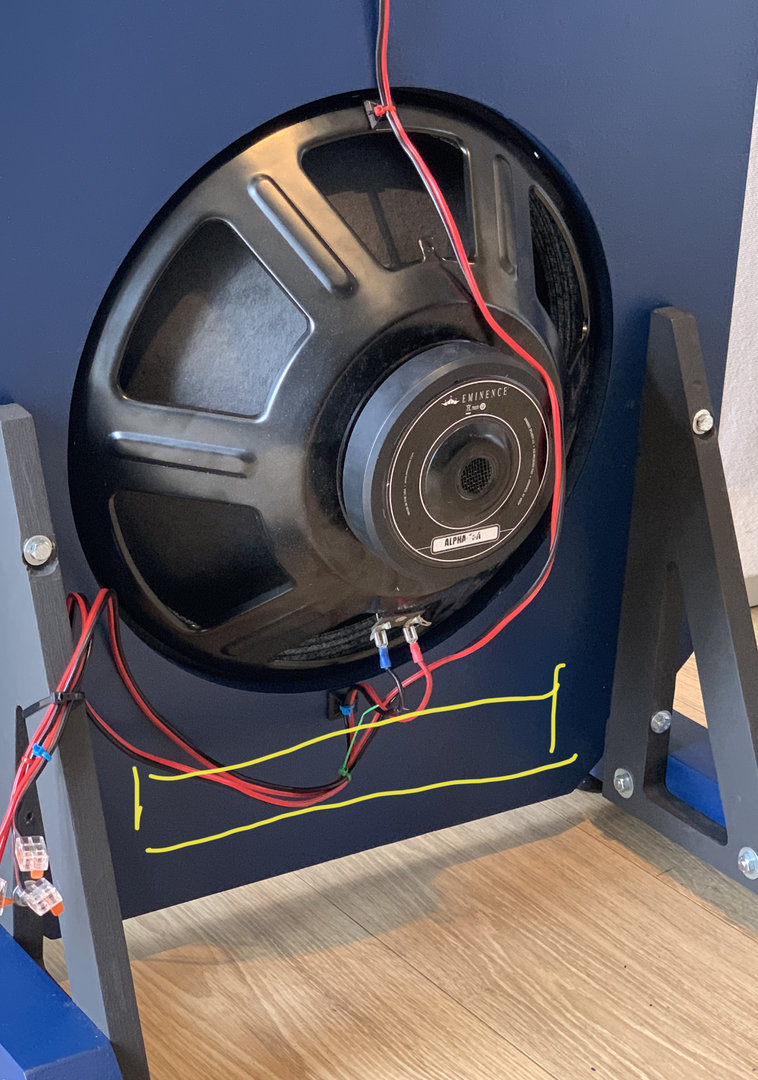

    Hva med å lage et laaaangt delefilter her?



    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.615
    Antall liker
    4.776
    Torget vurderinger
    9

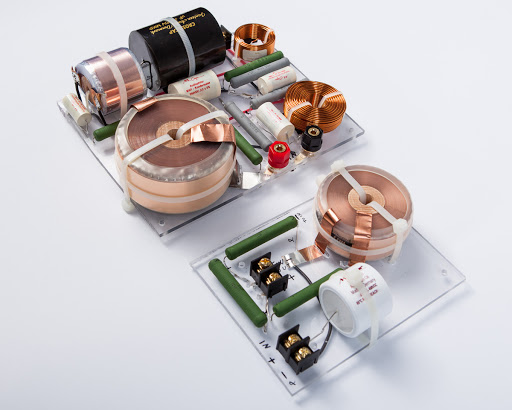

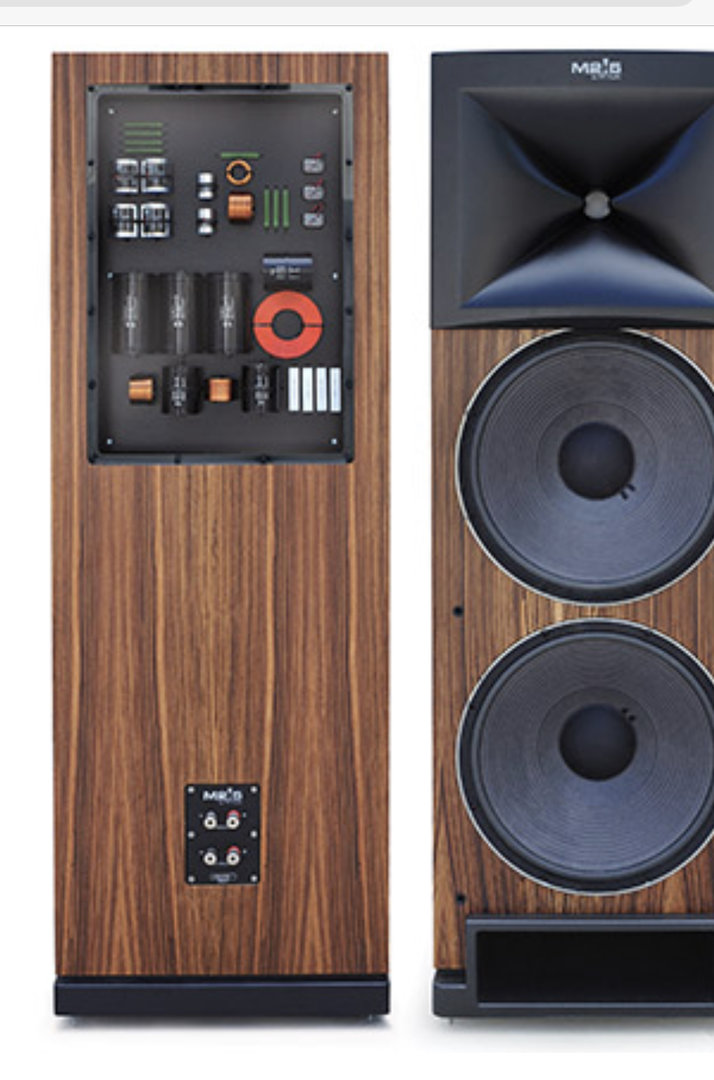

    Synlige delefilterkomponenter kan se kult ut det?



    Snickers-is

    Bransjeaktør
    Ble medlem
    05.02.2004
    Innlegg
    12.737
    Antall liker
    5.219
    Litt kult å ha hull til komponentene, og kablingen skjult på andre siden av plata sånn som den øverste der.


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.615
    Antall liker
    4.776
    Torget vurderinger
    9
    Hva med matt svart mdf plate som er shimset ut 5 mm med kabling bak?


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.615
    Antall liker
    4.776
    Torget vurderinger
    9

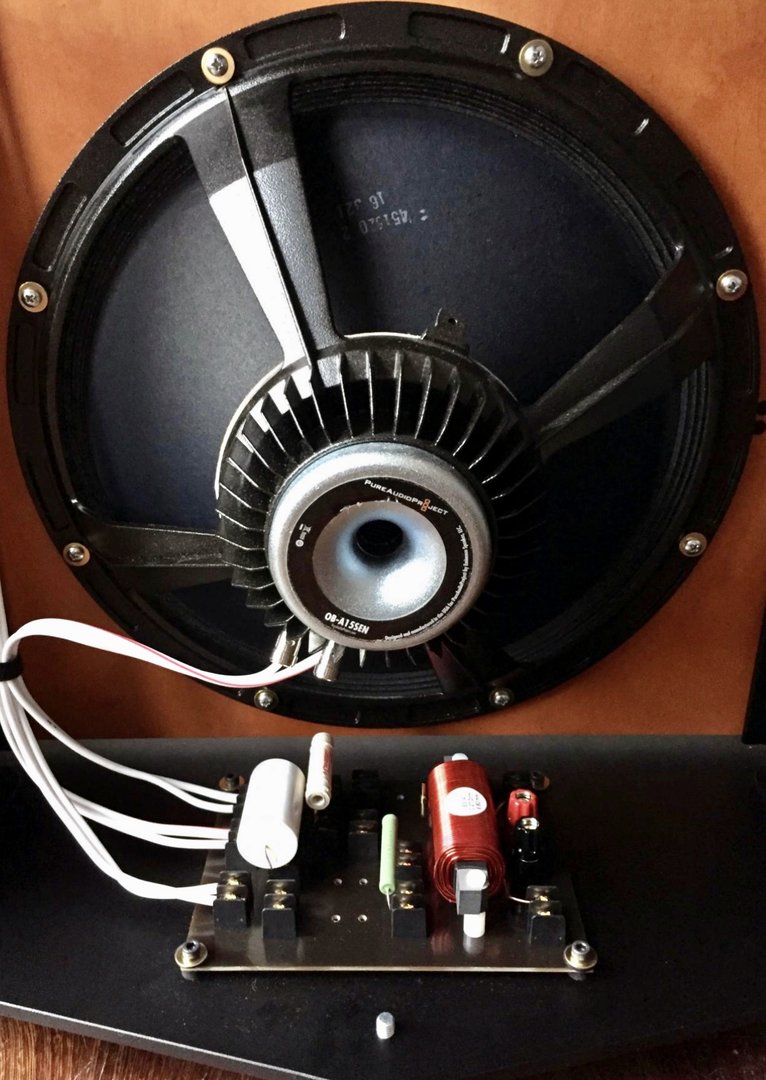

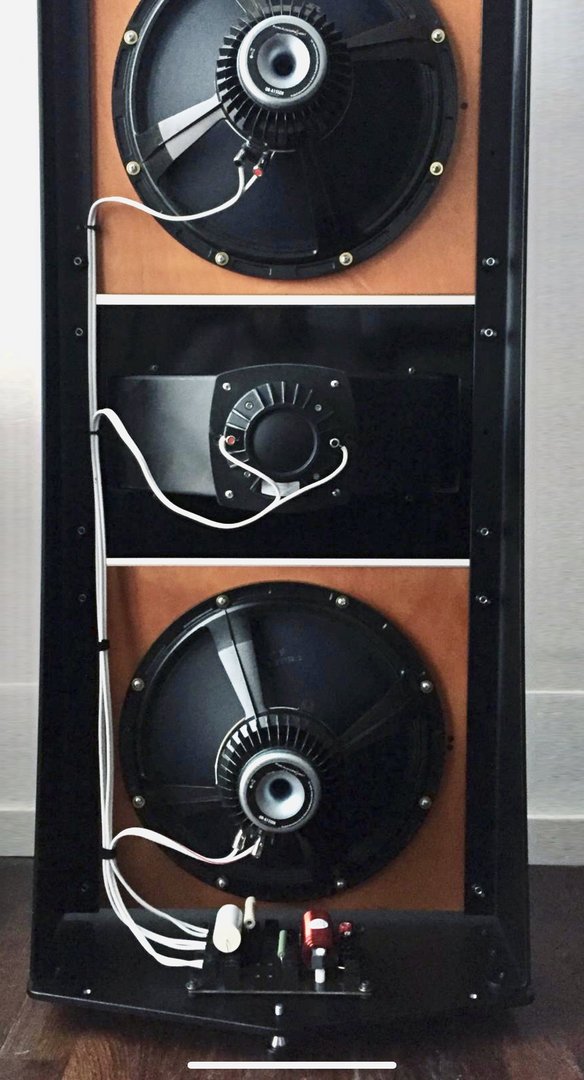

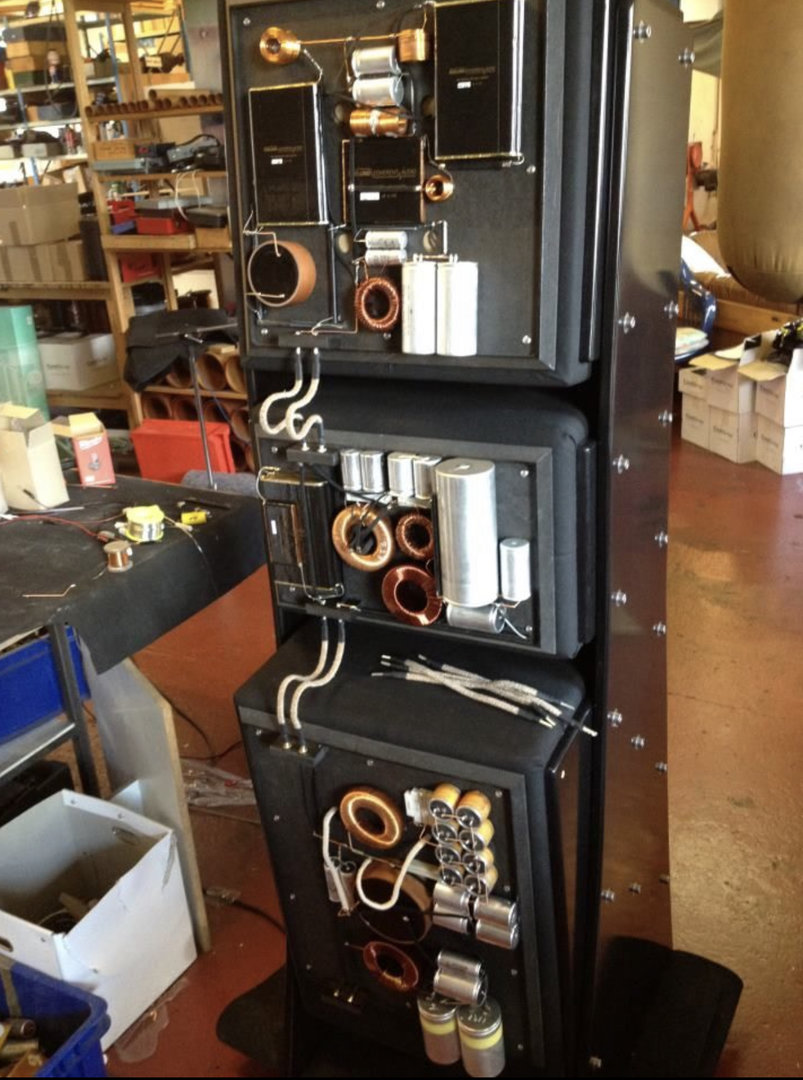

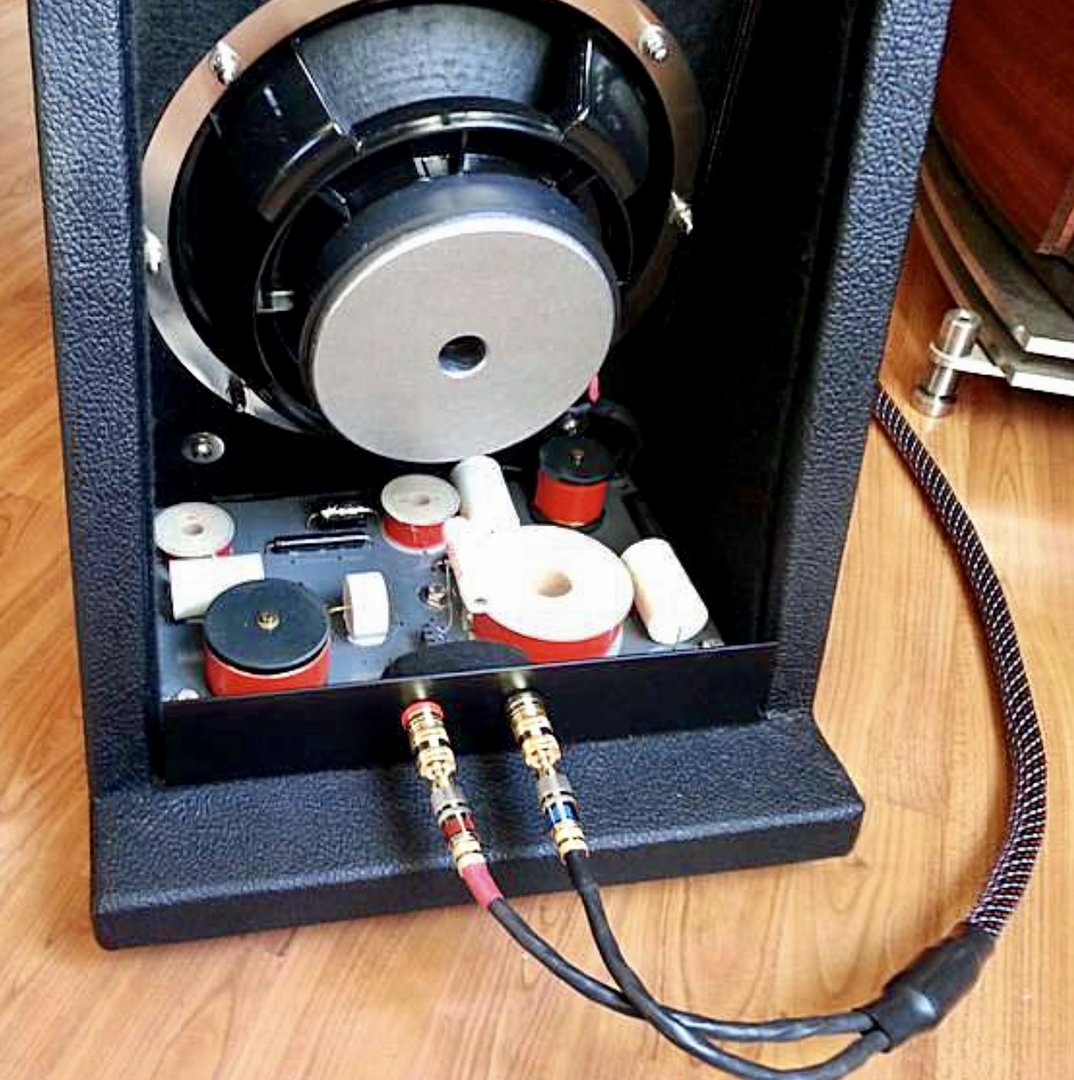

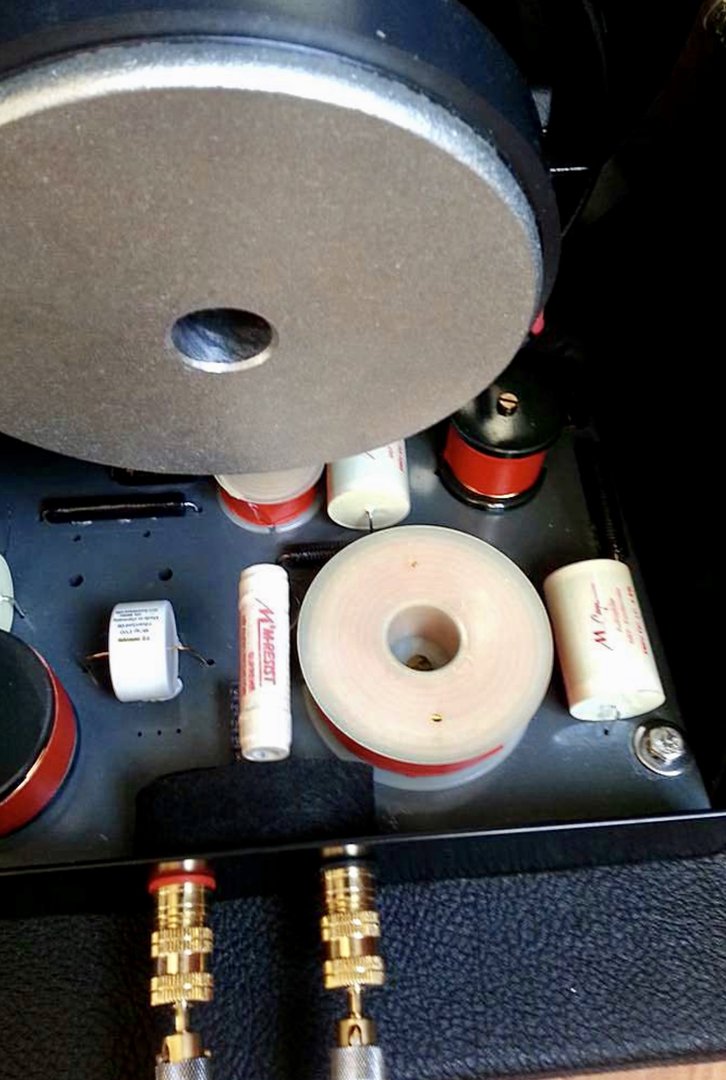

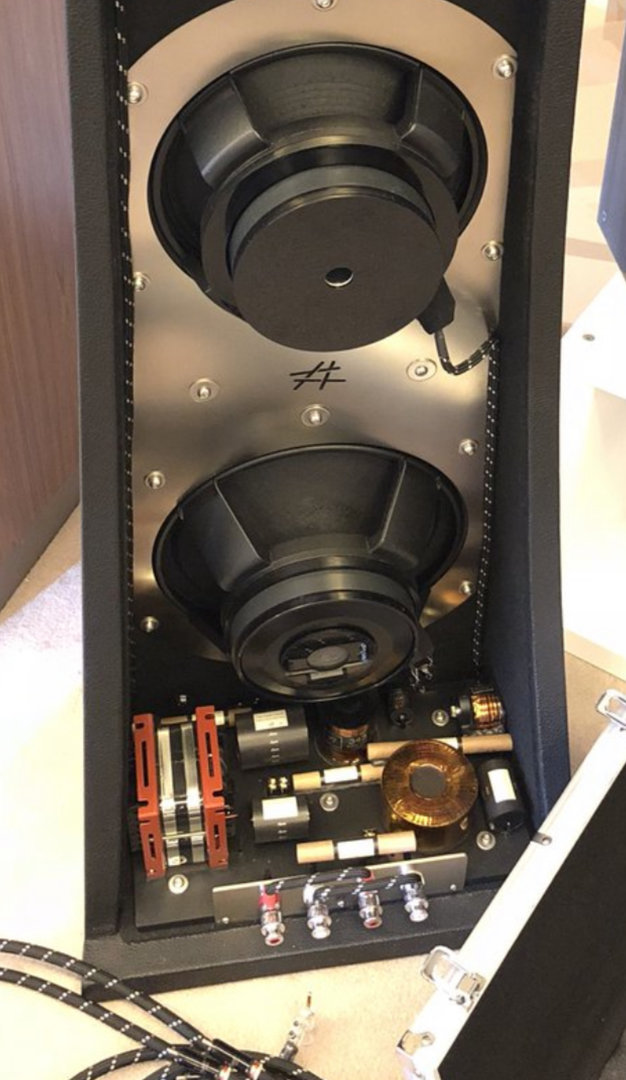

    Litt mer inspirasjon: Pure Audio Projects og Diesis



    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.615
    Antall liker
    4.776
    Torget vurderinger
    9

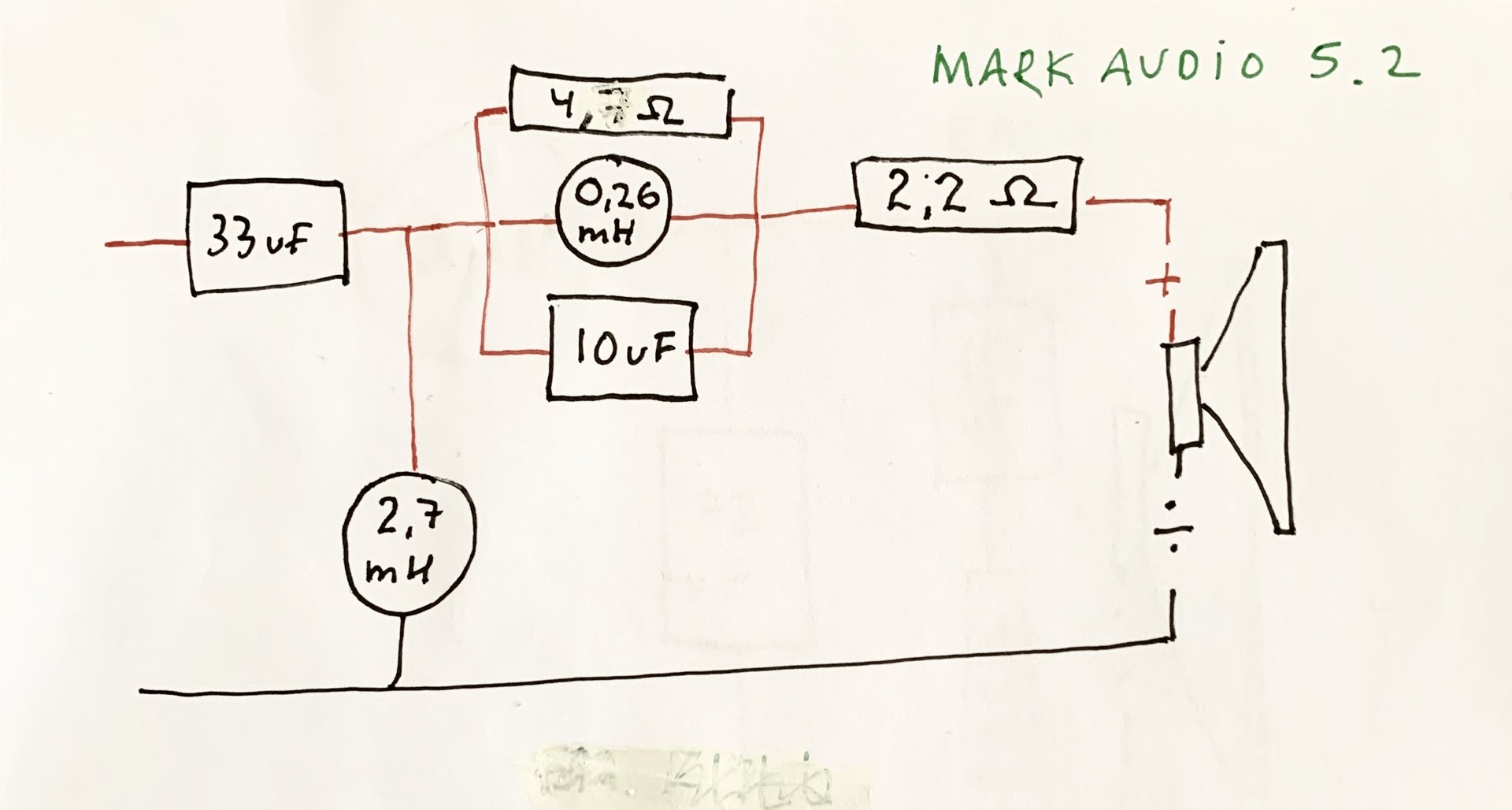

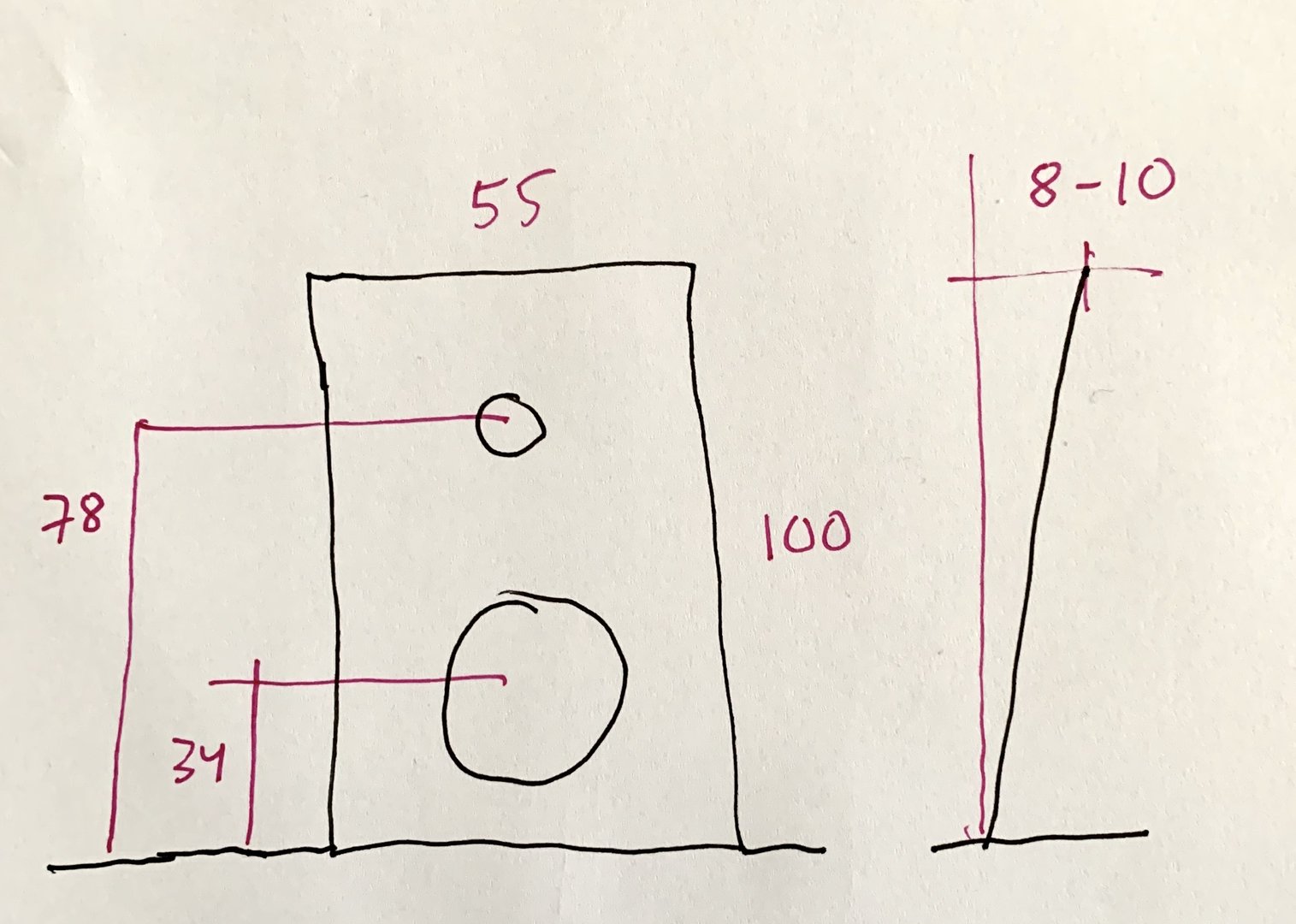

    Her er alle vitale data.

    Jeg har spilt masse på 2A3 forsterkeren med 3-4 watt og må si at jeg hører ikke forskjell med og uten impedansekorreksjon (zobel) på bassene.

    250V kondensatorer og 10W motstander er mer enn nok. Snickers, vil du foreslå hvilken motstand spolene bør ha på de respektive plasseringene?

    (Den store seriespolen på bassen er det mest kritiske komponentet i hele filteret.)



    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.615
    Antall liker
    4.776
    Torget vurderinger
    9
    Og delefilteret må bli slik. Blir altfor rotete med ting bakpå.



    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.615
    Antall liker
    4.776
    Torget vurderinger
    9
    Noen tanker om suksessfaktoren i konstruksjonen.

    Jeg har puslet mye med fulltoner og horn og skal jeg prioritere så bør delefrekvenser fra 1000 til ca 8000 Hz unngås.

    Det herlige med fulltoner er homogeniteten. I denne konstruksjonen så er det null deling fra 430 Hz og hele veien opp.

    Mark Audio Alpair 5.2 har 3 tommers membran som bryter opp langt over det kritiske 1-8K området.

    Her slipper man oppbrytninger/forvrenging i 3-6K området som større fulltoner har. Også får man i tillegg luftig diskant med mikrodetaljer. Mark Audio hevder 25000 Hz??

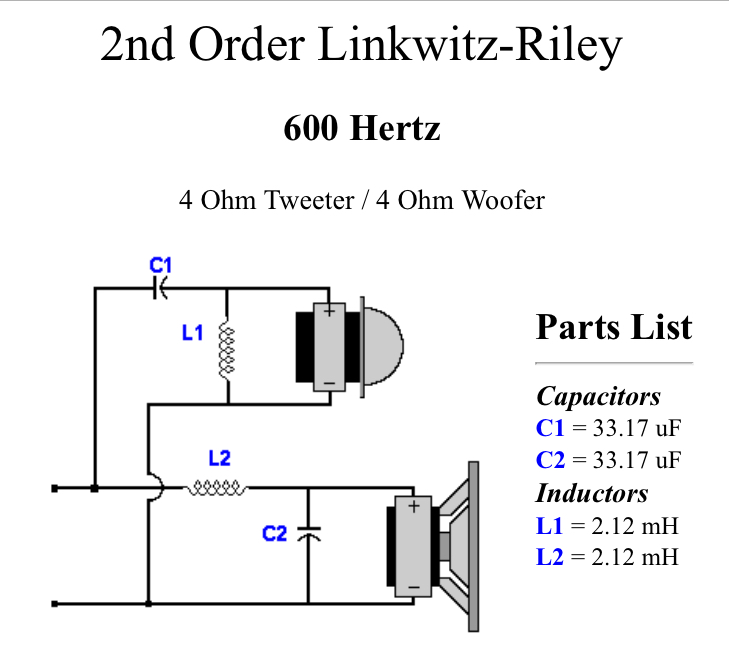

    Trade off med mindre kropp nedover er ikke så ille med 3 tommeren pga drahjelp fra dipolpeaken rundt 3-400 Hz. Den akkustiske delingen er på 430 Hz men den elektriske er andreorden rundt 600 Hz (se under). Dvs at drivern stresses lite.






    Sist redigert:

    666

    Overivrig entusiast
    Ble medlem
    29.09.2013
    Innlegg
    1.024
    Antall liker
    836
    Torget vurderinger
    11
    Artig prosjekt og jeg synes du er dyktig. Åpen baffel spiller spesielt og jeg angrer fortsatt for å ha solgt mine for en del år siden. Disse du har laget kunne jeg glatt hatt i stua.
    Lasse.


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.615
    Antall liker
    4.776
    Torget vurderinger
    9
    Hei Lasse

    Jeg har fått litt mer teken på finpuss av filter siden den gang så nå låter det enda litt bedre. Husker du hvilken fulltone som stod i?

    • Liker
    Reaksjoner: 666

    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.615
    Antall liker
    4.776
    Torget vurderinger
    9
    Har lyttet en god del og jeg føler vel jeg er i mål. Klassisk musikk låter fint og bassfundamentet og kroppen er absolutt tilfredsstillende.
    Tester også nå 80 talls musikk som ofte er lysere i klangen og det låter supert.
    Tror jeg har fått laget en allround behagelig voicing.
    Det er sånn nå at jeg kan høre på disse i timevis :)


    The Shy

    Hi-Fi freak
    Ble medlem
    10.04.2017
    Innlegg
    5.630
    Antall liker
    5.537
    Sted
    Langesund
    Godt å se at det fortsatt er noen som er ivrige på diy fronten. For min egen del er nye påfunn ganske fjernt i horisonten.
    Håper eier av prosjektet ditt blir fornøyd. Hvordan spiller det forresten sammenlignet med hornriggen din?


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.615
    Antall liker
    4.776
    Torget vurderinger
    9
    Naboen synes det på en måte var like bra. Det er det jo langt i fra. Headroom i små dipoler er f eks begrenset men det trøkker allikevel bra.

    Det som er ekstra bra er at jeg har fått sydd sammen et 2 veis delefilter & sugefilter som gir en veldig god voicing. Jobbing med DSP er faktisk veldig nyttig å ha med seg når man også tukler med passive filter. Man skjønner litt mer da man for å si det sånn har målt en del.

    Kommer et prosjekt i vinter. Kjøpte hytte på søndag. Har fått moderat frie tøyler av fruen til å bygge høyttalere som glir inn i miljøet. Dro frem noen E-OS 15 horn fra skapet og de gikk nesten, men ikke igjennom. Hytta er ikke stor og det er solcelle. Men jeg har laget 12 volt hifi før som låter knall (SEAS FA22 MLTL). Litt større T-amper på 12 volt trekker mikroskopisk med strøm og man får kanskje 15 solide watt. F eks den jeg viste tidligere i tråden. En +90 dB høyttaler med lett last kan spille bra høyt med en sånn forsterker.


    Steinkare

    Overivrig entusiast
    Ble medlem
    15.06.2004
    Innlegg
    830
    Antall liker
    190
    Torget vurderinger
    7
    Du må ikke sende de ut døra før jeg får lytta på de!!!!


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.615
    Antall liker
    4.776
    Torget vurderinger
    9
    15" øverst er til forveksling helt like med Eminence Deltaline 2515 som jeg bruker, mulig re-branding?
    Ellers artig og se at flere bygger OB :)
    Hei
    Deltaline er en litt "bedre" driver på mange måter, men ikke i små bafler hvor man må utrette mirakler med en superslapp magnet :)


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.615
    Antall liker
    4.776
    Torget vurderinger
    9
    Du tenkte kanskje på Pure Audio Projects sin driver? Jo den ligner men har nok mye høyere qts?


    SOEDAL

    Hi-Fi freak
    Ble medlem
    22.03.2002
    Innlegg
    2.965
    Antall liker
    335
    Veldig flott prosjekt. Tror du at du kunne smalnet inn baffelen mot toppen uten å endre delefrekvensen, eventuelt flyttet delefrekvensen opp litt?

    Jeg syntes kanskje det ble litt massivt rundt fulltonen, rent visuellt?


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.615
    Antall liker
    4.776
    Torget vurderinger
    9
    Takk :)

    Litt av poenget her var også designet med en massiv plate helt enkelt. Skal man smalne blir det sjeldent pent.


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.615
    Antall liker
    4.776
    Torget vurderinger
    9

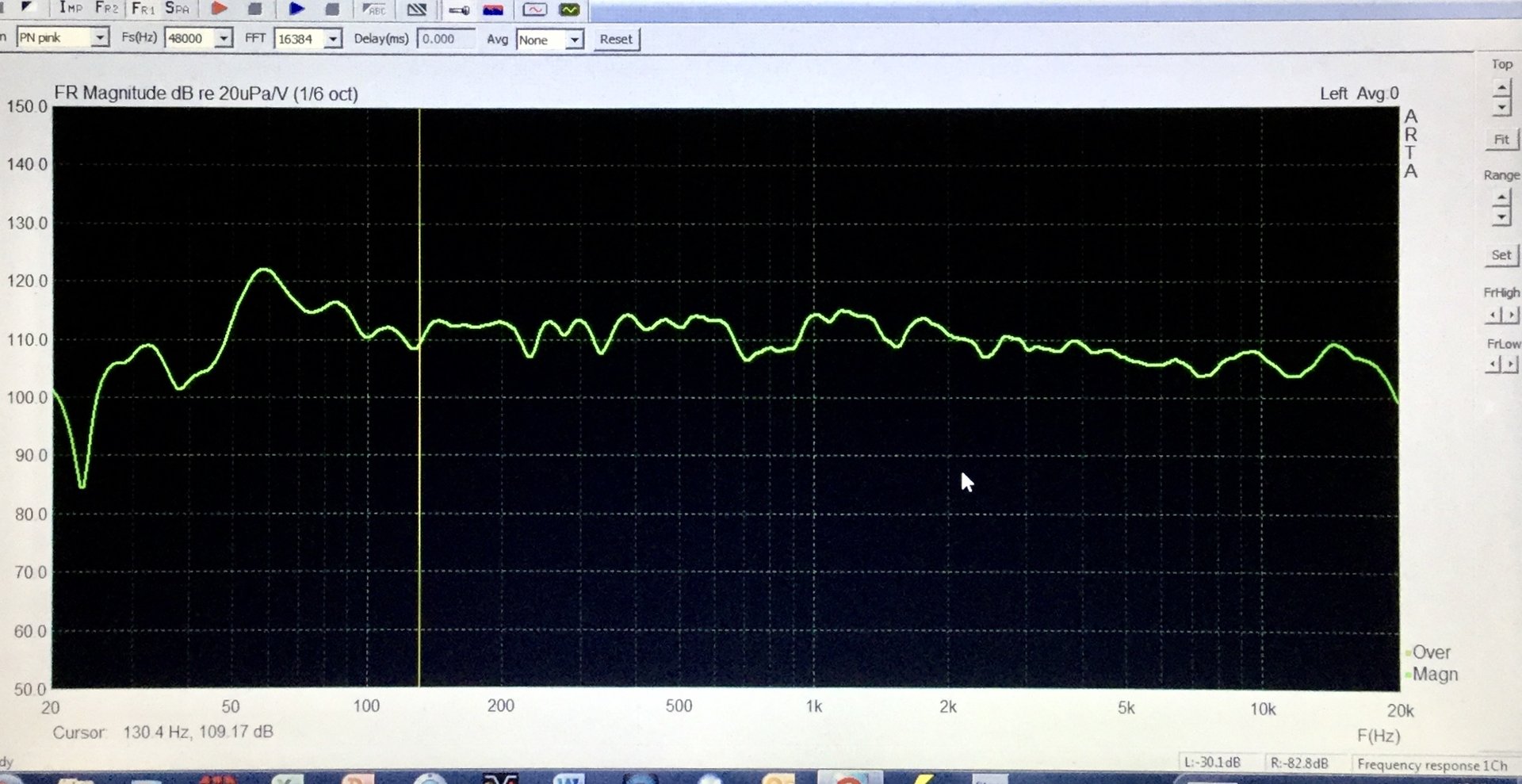

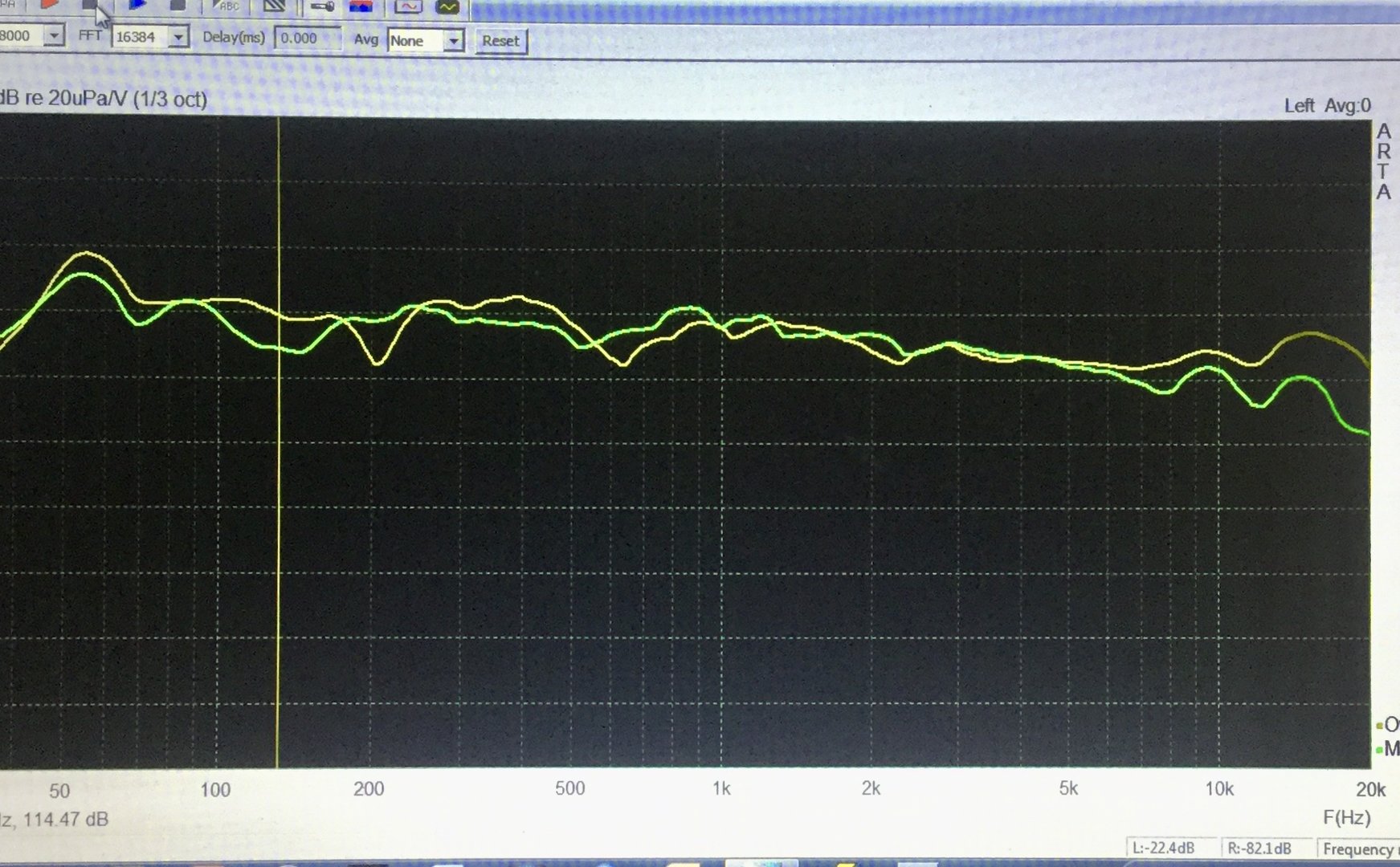

    Det som er verdt å legge merke til er at det er meget ryddig opp til 7-8000 Hz.

    Homogeniteten her er virkelig god og det å slippe delefilter og oppbrytninger i fra 500 til 10000 Hz er jo noe man etterstreber i virkelig store hornsystemer.


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.615
    Antall liker
    4.776
    Torget vurderinger
    9
    Da er de lyttet på nok. Naboen sier at de er perfekte og at filteret er i mål. Han fikk imidlertid ikke lov å ha dem i stua av kona hi hi.
