    For nye lesere tenkte jeg å dele litt informasjon om hvordan man enkelt kan bygge sin første høyttaler for rundt kr 5000,-.

    Åpen baffel er et fint utgangspunkt da det er forholdsvis enkelt og ikke minst gir en helt annen lydsignatur enn man er vant til.

    Har valgt den kliss nye Pure Audio Project sin innstegsmodell. Den er meget kompakt til å være en åpen baffel og bruker kun en bass. Man må hverken forvente kjellerdyp bass eller enormt lydnivå. Det man imidlertid får igjen er en åpenhet, et perspektiv og en tørr, snerten og nesten avhengighetsskapende øvre bass :)

    Her er den. 54 cm bred og 99 cm høy:




    Sist redigert:

    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.342
    Antall liker
    4.478
    Torget vurderinger
    9
    Metoden er godt beskrevet her:


    Kort fortalt forsvinner det enormt med bass i en åpen baffel fordi den er åpen bak.

    Basselementet må være mange ganger så stort for å kompensere for dette.
    Bassen som kommer ut bak er i motfase. Tenk bevegelsen fremover som pluss og bakover som minus. Når lydbølgene blir lange nok (dype) bøyer de seg rundt baffelen (plata) og kortsluttes (reduseres kraftig i nivå).

    Det er her behovet for et svært element kommer inn, og også masse EQ, enten ved å skru basskontrollen på maks eller å ha et basselement som er overdrevent feit i bånn.

    En stor fordel med at bassen kortsluttes på sidene av baffelen er at bassen projiseres som en smal stråle (tenk lommelykt). Det gir ofte mer snert og presisjon i lytteposisjon.

    Sist redigert:

    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.342
    Antall liker
    4.478
    Torget vurderinger
    9

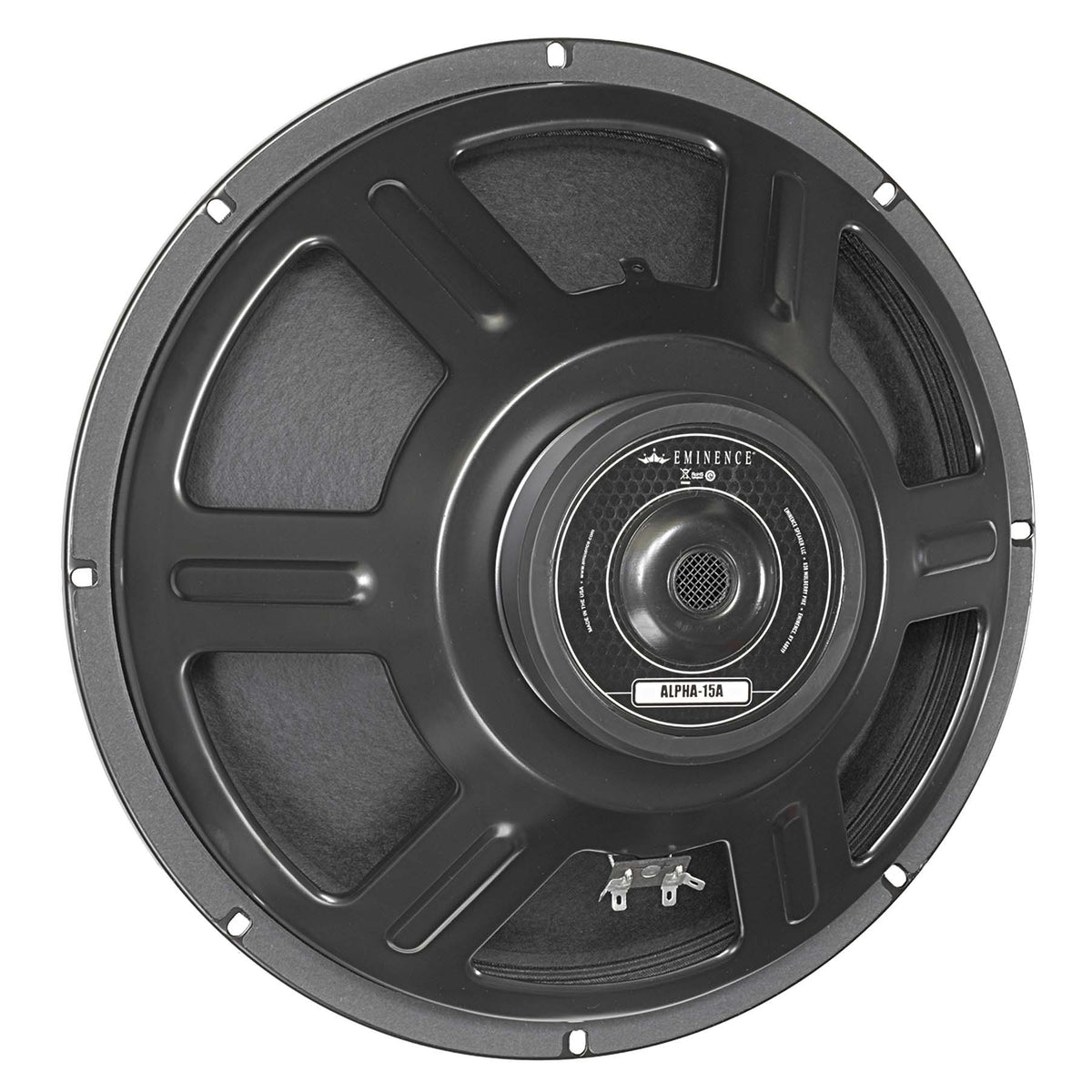

    Basselementet:

    Pure Audio Project bruker et påkostet custom element fra Eminence.

    Jeg har valgt hyllevarianten som er et skikkelig jallaelement. Blikkboks chassis. Pinglete magnet. Billig.

    Fra spøk til alvor. Et svært basselement med pappmembran kan låte svært musikalsk. Den svake magneten bidrar blant annet til at membranutslaget ikke holdes stramt tilbake. Dette gir overdreven bass noe som er nøyaktig det man trenger i en åpen baffelhøyttaler.

    I og med at denne konstruksjonen er laget sånn at den fiks ferdig kan spilles på hvilken som helst forsterker og at man ikke trenger aktiv deling, equalizer, tonekontroller, DSP etc så er dette basselementet Ideelt.






    Sist redigert:

    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.342
    Antall liker
    4.478
    Torget vurderinger
    9
    Mellomtone/diskantelementet:

    Spranget i frekvens fra en 15 tommer til et diskantelement er for langt. En diskant deles rundt 2-3000 Hz og en 15 tommer i en åpen baffel bør deles rundt 300 Hz. Treveis er uaktuelt da det fordyrer og krever et komplekst delefilter.

    Det opplagte er da en fulltone (noen kaller det bredbånder) som i den åpne baffelen dekker hele området fra ca 300 Hz og opp.

    Her kan man nærmest velge en hvilken som helst fulltone etter smak. Dyr eller billig. Billige låter ofte forbløffende bra.

    Kompromisset med alle fulltoner, uansett pris, er at den aller lyseste utklingningen mangler.

    Det er to hovedtyper fulltoner:

    a) de som ser ut som et vanlig mellomtoneelement

    b) de med wizzercone, som er det lille hornet som stikker ut fra støvhetten eller pluggen i senter. Wizzerconen fungerer som et lite diskanthorn og har ikke delefilter, det deler enkelt sagt mekanisk. Fordelen er litt mer utklingning øverst, ulempen ørlite forvrengning i det kritiske 3500-4000 Hz området. Her finnes det noen triks for å kompensere, mer om det senere.


    Wizzercone:






    Jeg har valgt en liten tretommer fra Mark Audio. Ulempen med et lite element er dårligere kapasitet, fordelen er langt bedre utklingning øverst. I denne konstruksjonen med kun en bass er ikke kapasiteten all verden uansett så det blir en glimrende kombinasjon for små og mellomstore rom.



    Sist redigert:

    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.342
    Antall liker
    4.478
    Torget vurderinger
    9
    Delefilter kommer jeg tilbake til.

    Først må man lage baffelen. Man kan bruke hva som helst fra et par cm tykkelse og oppover. Man får hobbyplater ferdig til bruk på mange byggevarer. Hylleknekter bak er OBOS løsningen som fungerer like bra som alt annet.

    Pure Audio Project høyttalern har litt tykkelse så jeg limer sammen noen 19mm MDF har liggende. Skal renskjære kantene på bordsaga og sparkle dem.



    Seskage

    Overivrig entusiast
    Ble medlem
    15.12.2014
    Innlegg
    846
    Antall liker
    988
    Sted
    Bergen
    Torget vurderinger
    3
    Ser ut om et morsomt prosjekt. Har aldri bygget høyttaler selv, kanskje dette blir et prosjekt en med litt flere tommeltotter enn to kan klare 😊
    Kommer til å følge denne tråden, så håper jeg det blir detaljert nok til at jeg tør hoppe på et eget prosjekt 👍


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.342
    Antall liker
    4.478
    Torget vurderinger
    9
    Detaljert skal det bli. Jeg legger opp til at man kan bruke enkelt verktøy. Delefilteret kan man til og med koble med sukkerbiter eller Wago klemmer.

    PS! Velger man en annen fulltone enn den jeg har så kreves det andre verdier/komponenter i delefilteret.


    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    10.557
    Antall liker
    7.379
    Sted
    Hjemme
    Torget vurderinger
    2
    Artig sideprosjekt!
    Begynte jo selv med Alpha og fulltone etter sett på dine prosjekter.

    Hva om en kunne valgt bedre bassdriver og funnet en oppskrift på filter?
    En ser og gjerne det at om en begynner med et enkelt OB prosjekt, så får en lyst på mer og gjerne kan ta med seg bassene i BR kasser og dytter horn over :)

    Til OB vil en vel egentlig ha lav mms, høy Vas, lav Fs og passelig høy Qts.
    Qts når elementet står i OB kan en tweake med spoler og motstander.
    Så da står en igjen med finne drivere som har dem andre parametrene.
    Altec/GPA 416 og JBL E145 passer vel til dette, men GPA koster nå svinaktig og E145 vokser aldeles ikke på trær.

    Har ikke leitet lenge men FaitalPro 15PR400 kunne kanskje vert noe?


    2xJ

    NO PRISONERS !!!
    Ble medlem
    12.08.2017
    Innlegg
    2.222
    Antall liker
    2.609
    Sted
    VestBredden
    B
    B
    O
    B
    B

    Nei... ikke BOOBS :cool:
    Litt mer all out versjon? Største problemet er og blir areal med OB
    Hvilket horn i midten/bredbånder?? ? Hvilken størrelse evnt på bredbåndselement ?


    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    10.557
    Antall liker
    7.379
    Sted
    Hjemme
    Torget vurderinger
    2
    Det er varianten for oss uhelbredelige :D

    • Wow
    Reaksjoner: 2xJ

    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.342
    Antall liker
    4.478
    Torget vurderinger
    9
    Kappet de limte 19 mm platene = 38 mm tykke

    Sparklet kantene

    2020 rydding av den store snekkerboden (enorm jobb, helt sant)

    følg med :)


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.342
    Antall liker
    4.478
    Torget vurderinger
    9
    Da har jeg grovsparket sidene.

    Kjekt med trykkluft, kommer til å bli mye støv nå.
    Assistenten liker ikke når kompressoren går. Da forsvinner han som et olja lyn 😊

    PS. Plata underst som ligner er fra Ikea og er kun et arbeidsbord



    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.342
    Antall liker
    4.478
    Torget vurderinger
    9
    Da er det bare å dra frem drill, overfres, kapp&gjærsag samt vippesag til grovskjæring.

    Vurderer å montere Markaudio 3 tommers fulltonen off aksis på bakgrunn av M J Kings anbefaling og simuleringer jeg har gjort i Basta.



    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.342
    Antall liker
    4.478
    Torget vurderinger
    9
    Mye verktøy som skal frem. Har blitt flink til å rengjøre med trykkluft etter bruk så det er en fryd å åpne koffertene.



    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    10.557
    Antall liker
    7.379
    Sted
    Hjemme
    Torget vurderinger
    2
    Flott katt! :)

    Her er et OB, Alpha og katt bilde fra oks arkivet.
    okob kattepus.jpg


    Misstenker det er noen huller i teoriene til King.
    Han vektlegger et eller annet ved plassering off-center av fulltone, har ikke studert det så nøye.
    Jeg ville plassert den i midten. Ser ikke at der det er blitt gjort at noen river seg i håret av det. Ser penere ut :)
    Ville lagt på klassiske vinger 1/2 av baffelbredden og montert hele greia på en bunnplate.
    Angående tilting, så er bølgelengde ved target 300hz på 1,14 meter, så tilting vil nok ha liten betydning, viktigere få filter til stemme, der trengs det nok arbeid.


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.342
    Antall liker
    4.478
    Torget vurderinger
    9
    Streket akkurat opp for sentrert plassering av fulltone. Tenker estetikk jeg og.

    Tilting går også utover estetikken ja??


    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    10.557
    Antall liker
    7.379
    Sted
    Hjemme
    Torget vurderinger
    2
    Kanskje en liten tilting bakover så fulltonene retter seg mot øra? Jeg synest ikke det gjør noe estetisk, men smak kan jo være forskjellig :)


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.342
    Antall liker
    4.478
    Torget vurderinger
    9
    Sjekket fresingen av bassene og det passet. Litt romslig men det synes ikke noe særlig.

    Gjør klart til fresing for fulltonene etter lunsj.



    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.342
    Antall liker
    4.478
    Torget vurderinger
    9
    Da er all fresing gjort. Og elementene passer:



    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.342
    Antall liker
    4.478
    Torget vurderinger
    9
    Her så fikk jeg kun kuttet med kapp og gjærsaga på et av kuttene. Grovskjærte de andre med vippesaga.

    Hva gjør jeg videre?

    - Pusser med variosliper eller manuelt?
    - Bruker feinsaga eller japansag?
    - Skrur midlertidig på glattkanter bak og bruker kopifres?

    Andre forslag?



    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.342
    Antall liker
    4.478
    Torget vurderinger
    9


    Klemte fast to 20x20mm aluprofiler på hver side av baffelen med skrutvinger der jeg skulle slipe slik at det ble en slags plan jigg. Litt sparkel i tillegg og det blir riktig så bra. Det er tross alt undersiden av høyttalern:

    Sist redigert:

    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.342
    Antall liker
    4.478
    Torget vurderinger
    9
    Føtter og bakstøtter sparkles.

    Det artige er at alt sammen er restematerialer.



    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.342
    Antall liker
    4.478
    Torget vurderinger
    9
    Jeg har ikke tenkt å bruke gjennomgående skruer. Monterer heller Rampa slik at det blir skjult.

    Ser nå at baffelen til PAP ikke er så tykk som den ser ut som. Bakfra er den trolig som en eske. Min baffel er som nevnt 38 mm (2x19 limt) og tung.

    Er usikker på hvordan jeg skal lage åpningene i trekant bakstøttene?

    Forøvrig blir baffelen tiltet 5 grader bakover men jeg tror at jeg lager et ekstra hull til alternativ bolt slik at den kan tiltes mindre?




    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.342
    Antall liker
    4.478
    Torget vurderinger
    9
    Trenger Soundcare Spikes. Noen som har 8 stk billig? :)
