    Takk, denne var ikke dum! Og antar at jeg har tolket korrekt med 10K inngangs impedanse på forsterker. Er R lik verdi på I/V resistor? Eller kommer den fra et annet sted?


    otello

    Hi-Fi entusiast
    Ble medlem
    11.09.2003
    Innlegg
    115
    Antall liker
    106
    Sted
    Oslo.
    Torget vurderinger
    1
    Et spørsmål til dere som har insikt i disse ting.... Min Denafrips Pontus II har på RCA 625 ohm utgangs impedans. Hva skal til for å matche dette med ProtoDac slik at gain blir nogen lunde lik. Hvilken data bør jeg ha på utgangs-kondensatorer? :cool:
    På ProtoDac har jeg Wima 6.8uF utgangs kondensatorer og synes det er litt lav gain i forhold til Denafripsen.


    PeriodeLytter

    Hi-Fi freak
    Ble medlem
    26.02.2013
    Innlegg
    3.292
    Antall liker
    2.824
    Takk, denne var ikke dum! Og antar at jeg har tolket korrekt med 10K inngangs impedanse på forsterker. Er R lik verdi på I/V resistor? Eller kommer den fra et annet sted?
    I/V motstanden (strøm til spenning) er plassert før filteret. Så motstanden man regner på er normalt inngangsimpendansen til forsterker eller en egen dedikert motstand som da egentlig kommer i parallel med inngangsimpendansen.


    PeriodeLytter

    Hi-Fi freak
    Ble medlem
    26.02.2013
    Innlegg
    3.292
    Antall liker
    2.824
    Et spørsmål til dere som har insikt i disse ting.... Min Denafrips Pontus II har på RCA 625 ohm utgangs impedans. Hva skal til for å matche dette med ProtoDac slik at gain blir nogen lunde lik. Hvilken data bør jeg ha på utgangs-kondensatorer? :cool:
    På ProtoDac har jeg Wima 6.8uF utgangs kondensatorer og synes det er litt lav gain i forhold til Denafripsen.
    Trolig er det bedre om man endrer spenning til ProtoDac for å endre amplidude ut av denne? Men jeg tror egentlig ikke man vil klare matche uten en dedikert utgangsbuffer på ProtoDac. Denafrips vil nok ha høyere spenning ut pga sin utgangsbuffer. Men jeg baserer dette på antagelser, ikke fakta ;)

    Generelt kan man si at ProtoDac designet uten en dedikert buffer til å drive en kabel vil være ekstra følsom for både lengde og kvalitet på kabel og impendans på mottagersiden.


    Ludo

    Hi-Fi freak
    Ble medlem
    08.08.2008
    Innlegg
    3.062
    Antall liker
    625
    Sted
    Sandefjord
    Torget vurderinger
    1
    @Pær Har du forsøkt Wima kondensatorene eller gikk du rett på Mundorf? Bare litt nyskjerrig :)


    Pær

    Hi-Fi entusiast
    Ble medlem
    19.01.2008
    Innlegg
    158
    Antall liker
    137
    Sted
    Fyllingsdalen (Bergen)
    @Pær Har du forsøkt Wima kondensatorene eller gikk du rett på Mundorf? Bare litt nyskjerrig :)
    Gikk rett på Mundorf. Har noen Audiophiler på vei i posten, 1uf og 4,7uf. De skal være ganske like Wima.
    Det skal sies at Mundorf trenger lang tid på innspilling. 200t og kanskje mere🎶

    Sist redigert:

    SagenS

    Hi-Fi entusiast
    Ble medlem
    26.11.2006
    Innlegg
    245
    Antall liker
    242
    Sted
    Oslo
    Gikk rett på Mundorf. Har noen Audiophiler på vei i posten, 1uf og 4,7uf. De skal være ganske like Wima.
    Det skal sies at Mundorf trenger lang tid på innspilling. 200t og kanskje mere🎶
    Si ifra hvis du vil teste noen V-cap ODAM, har noen 1-5 uF.


    Pær

    Hi-Fi entusiast
    Ble medlem
    19.01.2008
    Innlegg
    158
    Antall liker
    137
    Sted
    Fyllingsdalen (Bergen)
    Si ifra hvis du vil teste noen V-cap ODAM, har noen 1-5 uF.
    Det er jo rimelig fine saker. Har de i utgangen på Decware’n min. Skal teste med Audiophiler for å se at ikke det kollapser helt. Hvis det blir suksess så kan det være gøy å prøve ja👍 For øyeblikket har jeg ganske mye som må undersøkes i oppsettet, 4 ulike 5V løsninger til ProtoDAC’en, lytter på dekopling og verdi på utgangskondis.
    Synes betraktningen til @PeriodeLytter var interessant; følsomhet på kabel og impedens. Har selv mye forskjellig av kabler, men har i prosjektet kun brukt 0.25m Nordost blue haven.


    dogg-e

    Hi-Fi interessert
    Ble medlem
    02.09.2003
    Innlegg
    50
    Antall liker
    19
    Sted
    Askim


    Leker da med denne på kontoret... Rett på RPI 4. Langt unna MDAC+, men skulle bare mangle. For se hva man finner på av sprell fremover.

    Hva er besten neste lille steg? Bytte kondensatorer, bedre strømkilde? Klokke? 🤔


    Ludo

    Hi-Fi freak
    Ble medlem
    08.08.2008
    Innlegg
    3.062
    Antall liker
    625
    Sted
    Sandefjord
    Torget vurderinger
    1
    Her er det mange muligheter :) Tror at ren strømforsyning vil gi deg endel. Også utrolig gøy å se MAE SET 1 igjen, bygde en sånn for noen år siden - fantastisk forsterker som jeg savner hver dag 🤩


    dogg-e

    Hi-Fi interessert
    Ble medlem
    02.09.2003
    Innlegg
    50
    Antall liker
    19
    Sted
    Askim
    Her er det mange muligheter :) Tror at ren strømforsyning vil gi deg endel. Også utrolig gøy å se MAE SET 1 igjen, bygde en sånn for noen år siden - fantastisk forsterker som jeg savner hver dag 🤩
    Denne ble bygget av meg i romjulen ca.
    Den får mye lyttetid med det jeg har av høyttalere og kilder. Musikalsk og spiller veldig pent her på kontoret. Nok juice her, spiller ikke veldig høyt.

    Fin kombo med ProtoDAC så langt.


    Ludo

    Hi-Fi freak
    Ble medlem
    08.08.2008
    Innlegg
    3.062
    Antall liker
    625
    Sted
    Sandefjord
    Torget vurderinger
    1
    Mye å si om Jantzen kondensatorer på utgangen, men for ikke å gjøre det for klisjeaktig; mer av alt - bedre definisjon i alle frekvensområder, sortere bakgrunn og derav bedre dynamikk. Og dette for kun 610,- NOK


    Pær

    Hi-Fi entusiast
    Ble medlem
    19.01.2008
    Innlegg
    158
    Antall liker
    137
    Sted
    Fyllingsdalen (Bergen)
    Mye å si om Jantzen kondensatorer på utgangen, men for ikke å gjøre det for klisjeaktig; mer av alt - bedre definisjon i alle frekvensområder, sortere bakgrunn og derav bedre dynamikk. Og dette for kun 610,- NOK
    Spennende. Blir som å rulle rør når man gjør det enkelt å bytte kondiser👍

    Sist redigert:

    Ludo

    Hi-Fi freak
    Ble medlem
    08.08.2008
    Innlegg
    3.062
    Antall liker
    625
    Sted
    Sandefjord
    Torget vurderinger
    1
    Ja, det er sant - dynamikk på lavt volum får et nytt nivå :)


    SagenS

    Hi-Fi entusiast
    Ble medlem
    26.11.2006
    Innlegg
    245
    Antall liker
    242
    Sted
    Oslo
    Mye å si om Jantzen kondensatorer på utgangen, men for ikke å gjøre det for klisjeaktig; mer av alt - bedre definisjon i alle frekvensområder, sortere bakgrunn og derav bedre dynamikk. Og dette for kun 610,- NOK

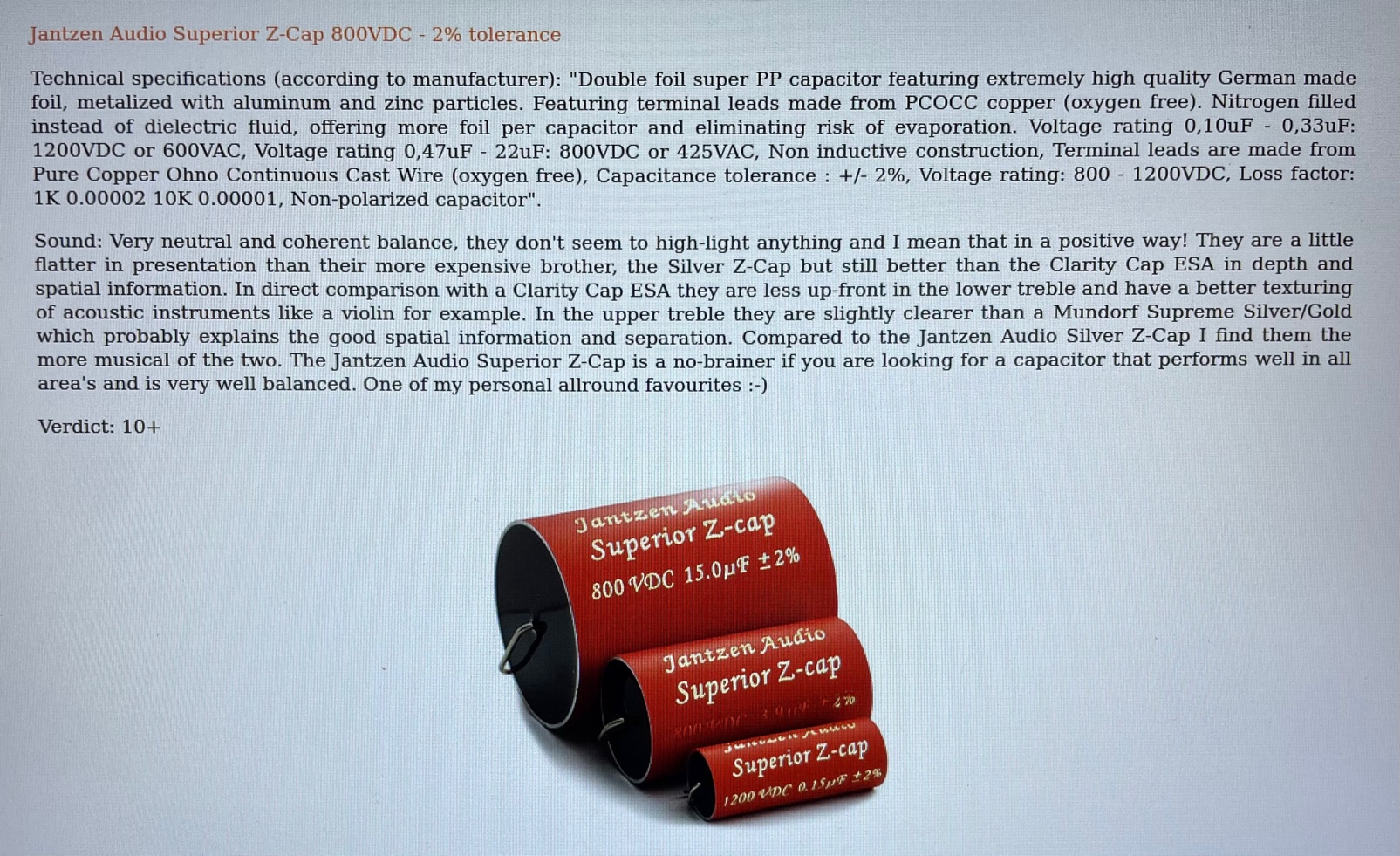

    Hei, her kan dere lese hva Humble Homemade Hifi skriver om Superior Z-cap. Til dere som ikke kjenner til denne siden så er den veldig hjelpsom når man skal rote litt i kondensatorverdenen. Nettside : https://humblehomemadehifi.com Gå inn på `capacitor test`


    Pær

    Hi-Fi entusiast
    Ble medlem
    19.01.2008
    Innlegg
    158
    Antall liker
    137
    Sted
    Fyllingsdalen (Bergen)
    Hei, her kan dere lese hva Humble Homemade Hifi skriver om Superior Z-cap. Til dere som ikke kjenner til denne siden så er den veldig hjelpsom når man skal rote litt i kondensatorverdenen. Nettside : https://humblehomemadehifi.com Gå inn på `capacitor test`
    Vis vedlegget 1002040
    Den siden er veldig bra ja. Ser jeg kan komme billig unna om 1uf blir bra i oppsettet mitt👍 hificollective.co.uk har mye gøy på lager


    Ludo

    Hi-Fi freak
    Ble medlem
    08.08.2008
    Innlegg
    3.062
    Antall liker
    625
    Sted
    Sandefjord
    Torget vurderinger
    1
    Det var en bra beskrivelse @SagenS - flinke til å sette ord på det man hører!

    Bruker 4.7uF nå og det låter bra! Men har etpar Miflex KPCU-03 0.47uF som skal inn i parallell etterhvert - Gabster anbefalte dette. Men må først bli fortrolig med Z-Cap... dette er gøy!


    Pær

    Hi-Fi entusiast
    Ble medlem
    19.01.2008
    Innlegg
    158
    Antall liker
    137
    Sted
    Fyllingsdalen (Bergen)
    Det var en bra beskrivelse @SagenS - flinke til å sette ord på det man hører!

    Bruker 4.7uF nå og det låter bra! Men har etpar Miflex KPCU-03 0.47uF som skal inn i parallell etterhvert - Gabster anbefalte dette. Men må først bli fortrolig med Z-Cap... dette er gøy!
    For uten at du har oppgradert kondosene, opplever du noen andre fordeler ved å redusere verdien til 4.7uf?


    Ludo

    Hi-Fi freak
    Ble medlem
    08.08.2008
    Innlegg
    3.062
    Antall liker
    625
    Sted
    Sandefjord
    Torget vurderinger
    1
    For uten at du har oppgradert kondosene, opplever du noen andre fordeler ved å redusere verdien til 4.7uf?
    Det synes jeg er litt vanskelig å si noe om - jeg hører klart de lydmessige forbedringene ved å bytte kondensatorer, men usikker på om verdien har noe å si. Synes det graves ørelite grann dypere i signalet, men usikker på årsaken. Kan være at effektforsterkeren oppfattes som en lettere last og at den får bedre arbeidsforhold med riktig match. Her må noen med mer kompetanse enn meg gjerne bidra!


    Ludo

    Hi-Fi freak
    Ble medlem
    08.08.2008
    Innlegg
    3.062
    Antall liker
    625
    Sted
    Sandefjord
    Torget vurderinger
    1
    Tusen takk for omtalen fra Humble Homemade Hifi - det beskriver veldig mye av det jeg hører selv.

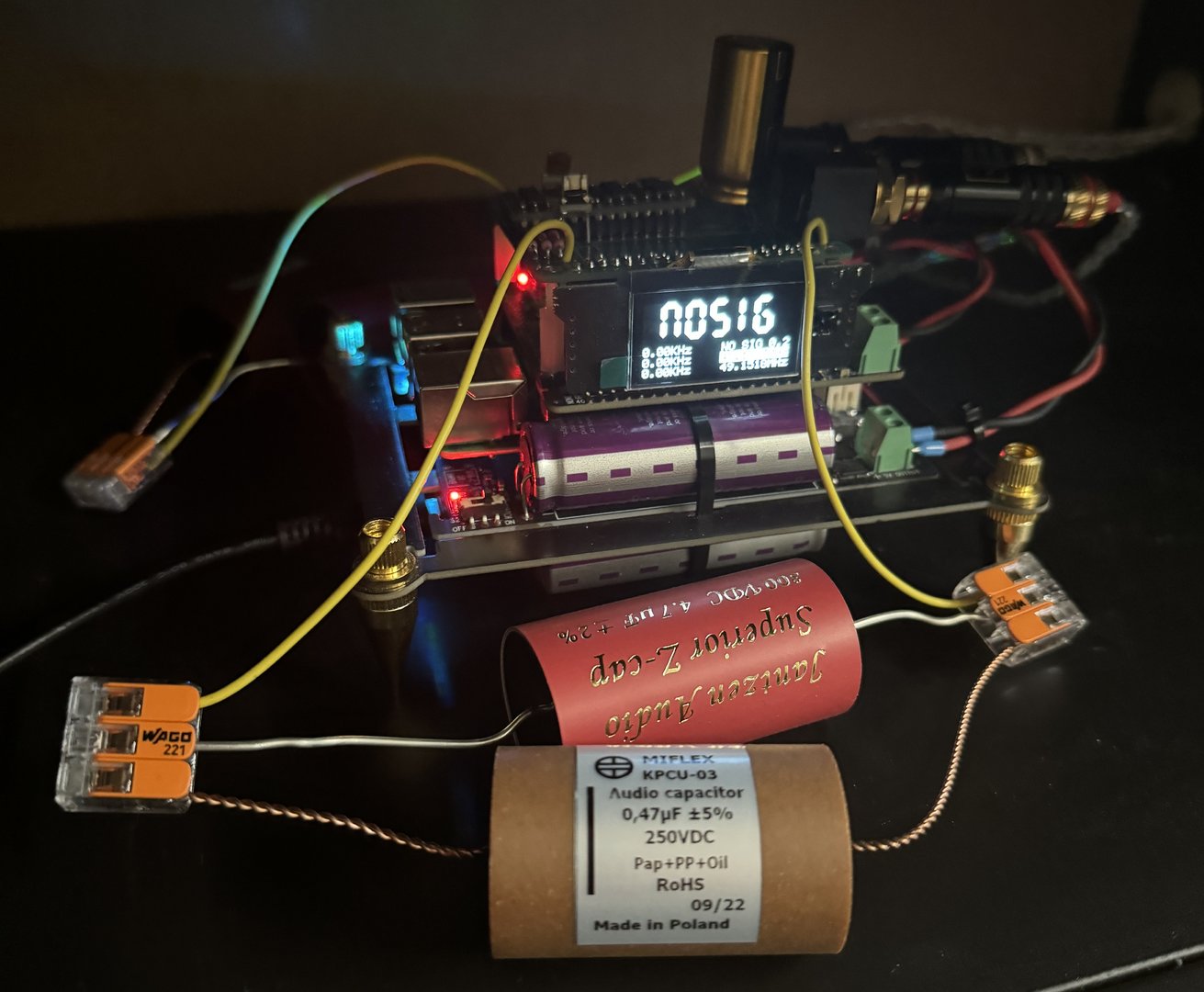

    Men jeg måtte teste ut Gabster's anbefaling om Miflex KPCU-03 i parallell... og det ble enda mer luft! Har kun lyttet en times tid på denne kombinasjonen, men så langt så trekker det ProtoDAC enda et steg nærmere toppen
    24-03-02 16-44-16 9437.jpg
    :)


    Pær

    Hi-Fi entusiast
    Ble medlem
    19.01.2008
    Innlegg
    158
    Antall liker
    137
    Sted
    Fyllingsdalen (Bergen)
    Tusen takk for omtalen fra Humble Homemade Hifi - det beskriver veldig mye av det jeg hører selv.
    Men jeg måtte teste ut Gabster's anbefaling om Miflex KPCU-03 i parallell... og det ble enda mer luft! Har kun lyttet en times tid på denne kombinasjonen, men så langt så trekker det ProtoDAC enda et steg nærmere toppen Vis vedlegget 1002154 :)
    Wow🤩 så gøy å se bilder av hifisnop👍


    Pær

    Hi-Fi entusiast
    Ble medlem
    19.01.2008
    Innlegg
    158
    Antall liker
    137
    Sted
    Fyllingsdalen (Bergen)
    En liten hjemmesnekret 5V på batteri. LT1963 som skal låte bra. Må inn en 10uf lytt på utgangen før ProtoDAC. Blir spennende å høre hvordan det blir.
    Har en LT3045 som også skal prøves ut.


    Pær

    Hi-Fi entusiast
    Ble medlem
    19.01.2008
    Innlegg
    158
    Antall liker
    137
    Sted
    Fyllingsdalen (Bergen)
    Ganske tett på det der :) 🥳
    Var ikke verst den, men teori og praksis er to ulike verdener... Testet litt i går og det ble ingen umiddelbar suksess. Har testet noen ulike løsninger med 5V rett på ProtoDAC, men der blir støy.... Klør meg litt i hode nå for andre får det til med godt resultat..... Mistenker noe jordings støy, for det høres ut som en gammel radio når jeg setter på strømmen.
    I tillegg slet meg med moOdeaudio på rpi i går også så jeg la det litt fra meg.
    I ren frustrasjon har jeg nå bestilt noen proto pcb brett for å gå litt mer grundig til verks. Vurderer også å skaffe meg en receiverPi for å omgå hele rpi'en og kjøre egen streamer.... To be contnued....... gir meg ikke før det svinger 🎶 :cool:


    Ludo

    Hi-Fi freak
    Ble medlem
    08.08.2008
    Innlegg
    3.062
    Antall liker
    625
    Sted
    Sandefjord
    Torget vurderinger
    1
    Skjønner, det kan være kilent noen ganger ja! Har du vurdert PurePi? Jeg opplever den som bra, men har ikke testet opp mot noe annet eller undersøkt alternativene...


    Pær

    Hi-Fi entusiast
    Ble medlem
    19.01.2008
    Innlegg
    158
    Antall liker
    137
    Sted
    Fyllingsdalen (Bergen)
    Skjønner, det kan være kilent noen ganger ja! Har du vurdert PurePi? Jeg opplever den som bra, men har ikke testet opp mot noe annet eller undersøkt alternativene...
    Mailet litt fram og tilbake med Mark, ProtoDACmannen. Utrolig hyggelig fyr som villig deler tanker og ideer. Fått noen tips av han som jeg skal teste ut når det gjelder implementering av ekstern strøm på ProtoDAC. Da blir det videre forskning.


    Pær

    Hi-Fi entusiast
    Ble medlem
    19.01.2008
    Innlegg
    158
    Antall liker
    137
    Sted
    Fyllingsdalen (Bergen)
    Hvis det er noen som har et par-tre lytter på 10uf (10v, 16v eller 25v) liggende så kjøper jeg gjerne. Betaler på forhånd. Send meg en PM👍


    bambadoo

    Æresmedlem
    Moderator
    Ble medlem
    11.10.2002
    Innlegg
    22.332
    Antall liker
    11.062
    Sted
    Lørenskog
    Torget vurderinger
    16
    Kjøp og salg gjøres på bruktbørsen og ikke på selve forumet.

    6a) Det er ikke tillatt å selge produkter, linke til annonser som inneholder salg eller fortelle om noen som skal selge et produkt til en gitt pris på selve forumet. Ønsker du å informere en venn eller en annen bruker om et salg som finnes på f.eks. bruktbørsen kan du sende en PM. Det er heller ikke tillatt å reklamere etter produkter som ønskes kjøpt på selve forumet. Årsaken til regelen er at innleggene vil bli stående i flere år, og slike innlegg vil da fort miste sin verdi, og vil også derfor bli enten stengt eller fjernet. Den rette plassen for kjøp/salg er bruktbørsen.

    Sist redigert:

    Ludo

    Hi-Fi freak
    Ble medlem
    08.08.2008
    Innlegg
    3.062
    Antall liker
    625
    Sted
    Sandefjord
    Torget vurderinger
    1
    Hvis det er noen som har et par-tre lytter på 10uf (10v, 16v eller 25v) liggende så kjøper jeg gjerne. Betaler på forhånd. Send meg en PM👍
    Jeg skal sjekke status på lageret og komme tilbake til deg... Husk å puste Bambi :)


    Pær

    Hi-Fi entusiast
    Ble medlem
    19.01.2008
    Innlegg
    158
    Antall liker
    137
    Sted
    Fyllingsdalen (Bergen)
    Jeg skal sjekke status på lageret og komme tilbake til deg... Husk å puste Bambi :)
    Setter stor pris på det. I frustrasjon har jeg begynt litt forfra igjen. Har nok, som jeg ofte er, vært litt ivrig og durt litt på😎. Nå er jeg tilbake med ProtoDAC rett på RPI og det funker veldig bra. Kommer til å la Audio Note’n stå på, den synest jeg låter best som dekoplingslytt. Fant et par Audiophiler 3,3uf cap som jeg har prøvd litt på utgangen; har virkelig tro på å bevege med nedover der. Fikk merkbar mer fylde og «tekstur» i nedre register med min lille Decware. Blir bra dette til slutt👍🎶


    Pær

    Hi-Fi entusiast
    Ble medlem
    19.01.2008
    Innlegg
    158
    Antall liker
    137
    Sted
    Fyllingsdalen (Bergen)
    Statusrapport fra 5V «labben». Har mildt sakt klødd meg godt i det håret jeg ikke har. Alle varianter og forsøk har endt med samme resultat, støy; en slags sprakende støy… Så jeg har begynt å gå igjennom hele oppsettet… Og nå er synderen funnet🧐🇸🇪. Når jeg kun spiller med ProtoDAC på RPI; så og si ingen støy, men når jeg koble på 5V inn på ProtoDAC, selvsagt uten 5V via GPIO, så er det spraking💫🌟💫 MEN, når jeg drar ut kontakten til RPI, altså tar usb-c fra RPI; stille…. Setter den i, uten strøm, spraking, setter på strøm = mer spraking…. Så da må jeg bytte den. Skal sies at den er billig….. men litt merkelig at den er så pass støysvak på egen hånd…… Har nå flere 5V prosjekt liggende så det skal være mulig å komme et par skritt nærmere mål.

    Sist redigert:

    PeriodeLytter

    Hi-Fi freak
    Ble medlem
    26.02.2013
    Innlegg
    3.292
    Antall liker
    2.824
    Forstår vi det slik at systemet fortsetter å kjøre selv om du drar ut USB-C strømvorten til RPi?
    Om så er tilfelle har du ikke isolert spenning til DAC, men kjører dem parallelt - som om at du fortsatt skulle ha 5V GPIO pinnen tilkoblet.

    Eller forstår vi det slik at det ikke er musikk fordi RPi stopper? At du kun lytter til unoter som skjer avhenging av hvilke strømforsyninger som er tilkoblet?


    Pær

    Hi-Fi entusiast
    Ble medlem
    19.01.2008
    Innlegg
    158
    Antall liker
    137
    Sted
    Fyllingsdalen (Bergen)
    Forstår vi det slik at systemet fortsetter å kjøre selv om du drar ut USB-C strømvorten til RPi?
    Om så er tilfelle har du ikke isolert spenning til DAC, men kjører dem parallelt - som om at du fortsatt skulle ha 5V GPIO pinnen tilkoblet.

    Eller forstår vi det slik at det ikke er musikk fordi RPi stopper? At du kun lytter til unoter som skjer avhenging av hvilke strømforsyninger som er tilkoblet?
    Siste ja og jeg tror løsningen er enkel. Nybegynnerfeil😕. ProtoDAC og RPI deler jord…… når den er brutt og jeg setter strøm på RPI blir det bråk… lik en platespiller som ikke er jordet….. Det har jeg jo ikke tenkt på før Mark (ProtoDAC’mannen) tipset meg.
    ‘They need to share a ground, since the I2S signals coming from the RPi need to be referenced to the same ground as ProtoDAC.’

    jaja…. Flaut????


    bambadoo

    Æresmedlem
    Moderator
    Ble medlem
    11.10.2002
    Innlegg
    22.332
    Antall liker
    11.062
    Sted
    Lørenskog
    Torget vurderinger
    16
    Dette med jording og i2s er veldig viktig. Egen jordkabel for hver i2s kabel.


    bambadoo

    Æresmedlem
    Moderator
    Ble medlem
    11.10.2002
    Innlegg
    22.332
    Antall liker
    11.062
    Sted
    Lørenskog
    Torget vurderinger
    16
    Bruker du ikke slike jumper kabler for testing?

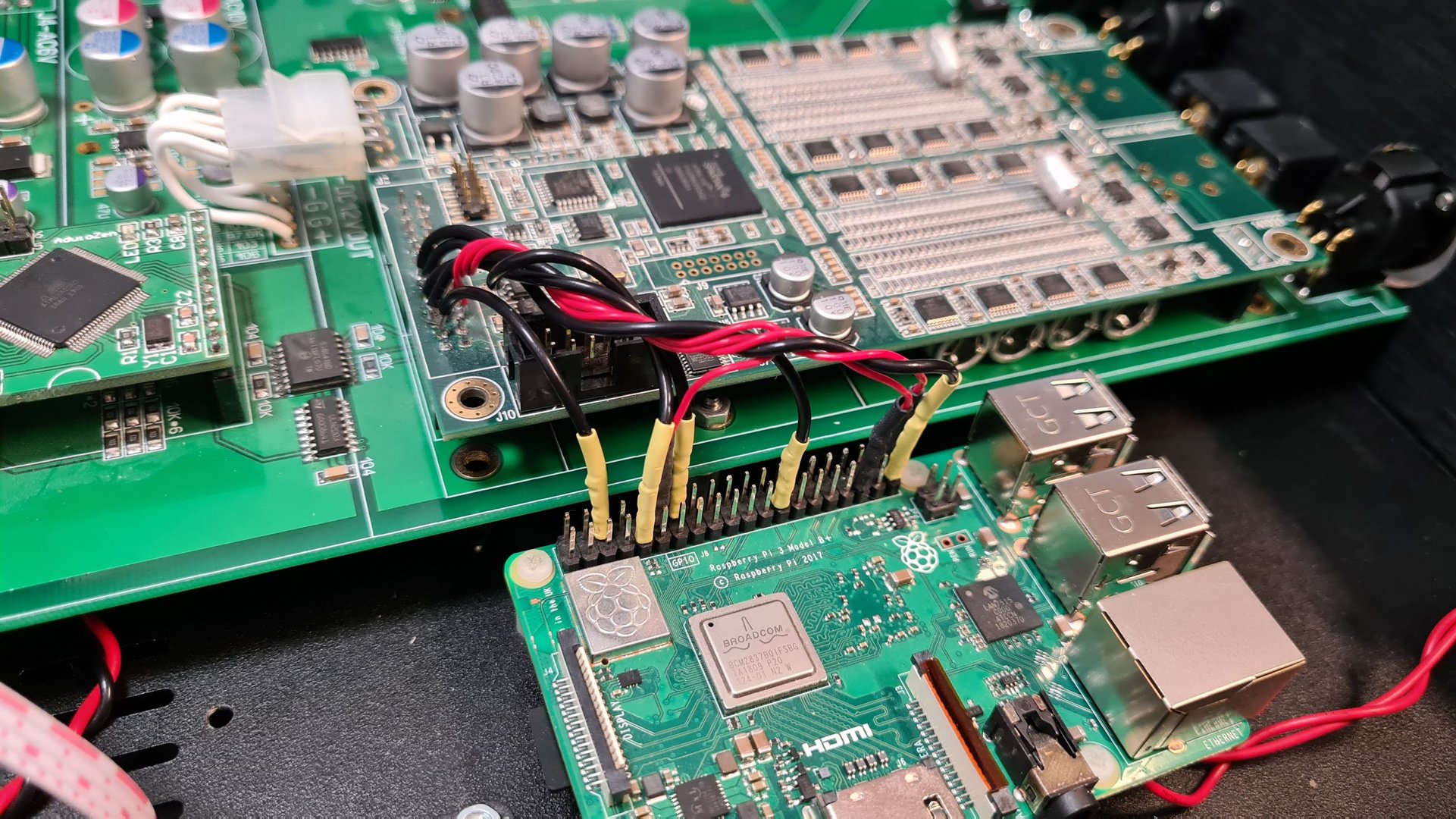

    Da jeg drev og surret med dette målte jeg støy og slikt med omtrent alle tenkelige kompinasjoner av jording, tvinning etc. Ble brukt endel GPIOer ja.


    Pær

    Hi-Fi entusiast
    Ble medlem
    19.01.2008
    Innlegg
    158
    Antall liker
    137
    Sted
    Fyllingsdalen (Bergen)
    @bambadoo kan det da være fordelaktig å koble på flere GPIO til jord? På ProtoDAC pcb er kun pin nr6 aktiv som jord så da må jumper kablene gå til det punktet.
