Vi som bygger ProtoDAC

Diskusjonstråd Se tråd i gallerivisning

  • otello

    Hi-Fi entusiast
    Ble medlem
    11.09.2003
    Innlegg
    115
    Antall liker
    106
    Sted
    Oslo.
    Torget vurderinger
    1

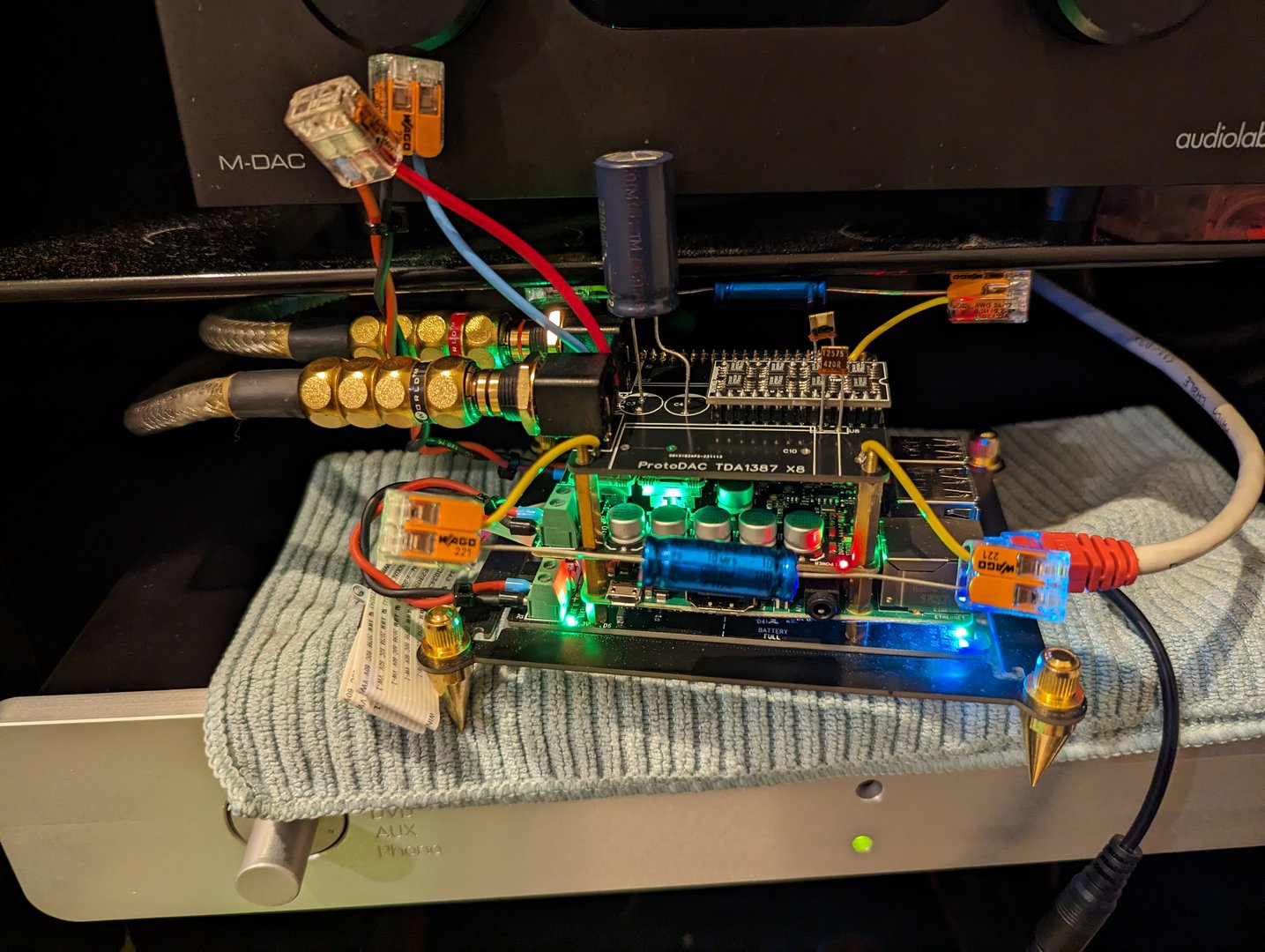

    Legger inn et bilde av ProtoDac med oppgraderte kondiser
    Var litt stille her så det skader vel ikke :D


    ProtoDac - 1.jpeg


    otello

    Hi-Fi entusiast
    Ble medlem
    11.09.2003
    Innlegg
    115
    Antall liker
    106
    Sted
    Oslo.
    Torget vurderinger
    1
    Lydbildet ble større, mer grep på bass og mellomtone og mye luftigere og krisp i toppen. En tydelig oppgradering. På samme måte som når jeg byttet til Audio Note Kaisei. Alt vokste og ble tydeligere. Men skal teste litt mer i påsken da den skal tynes på den andre siden av grensen mot söta bror :D:cool:
    Men hører at Denafrips gjør rommet større.
    Men den koster mye mer...


    Ludo

    Hi-Fi freak
    Ble medlem
    08.08.2008
    Innlegg
    3.036
    Antall liker
    574
    Sted
    Sandefjord
    Torget vurderinger
    1
    Pusler litt med tanken på Gabster High Cap PSU - både 3.3v og 5.v tar litt plass, men det hadde være gøy å få plass til alt i et 3U 19" chassis :unsure:


    Pær

    Hi-Fi entusiast
    Ble medlem
    19.01.2008
    Innlegg
    152
    Antall liker
    135
    Sted
    Fyllingsdalen (Bergen)
    Vcap ODAM er på plass. Nå gleder jeg meg litt kjenner jeg🎶 2.2 til utgangen og 0.47 som skal inn i strømkretsen. Har dem i Decware’n så har litt forhåpninger…


    Ludo

    Hi-Fi freak
    Ble medlem
    08.08.2008
    Innlegg
    3.036
    Antall liker
    574
    Sted
    Sandefjord
    Torget vurderinger
    1
    Spennende, disse har jeg null kjennskap til - gleder meg til å høre hva du synes om disse :)


    PeriodeLytter

    Hi-Fi freak
    Ble medlem
    26.02.2013
    Innlegg
    3.105
    Antall liker
    2.582
    Når det kommer til parallellkobling av kondesatorer er det et fenomen som skjelden diskuteres. TI har en artikkel jeg linker til i denne posten som forklarer hvordan strøm i kondesatorer alltid først går til de/den kodensatoren som har lavest ESR. Derfor når man parallellkobler vil denne egeneskapen være første som gjelder.

    Ellers har jeg ikke funnet noe god dokumentasjon som viser at kobber er bedre enn aluminium som leder i en kondensator. Det som definerer en kodensator slik jeg forstår det er heller hvor godt og gjevnt isolasjonsmaterialet evner isolere. Legger trykk på isolere fordi det er motsatt av god ledeevne hvor kobber har sitt fortrinn. Mulig jeg tenker feil her, men i hodet mitt leder ikke en kondesator strøm med mekanisk kobling. Samt det kan være at kobber pga bedre ledeevne har mindre risiko for 'pinholes'/gjennomslag ved høyere spenninger brukt i rørutstyr?


    Pær

    Hi-Fi entusiast
    Ble medlem
    19.01.2008
    Innlegg
    152
    Antall liker
    135
    Sted
    Fyllingsdalen (Bergen)
    Når det kommer til parallellkobling av kondesatorer er det et fenomen som skjelden diskuteres. TI har en artikkel jeg linker til i denne posten som forklarer hvordan strøm i kondesatorer alltid først går til de/den kodensatoren som har lavest ESR. Derfor når man parallellkobler vil denne egeneskapen være første som gjelder.

    Ellers har jeg ikke funnet noe god dokumentasjon som viser at kobber er bedre enn aluminium som leder i en kondensator. Det som definerer en kodensator slik jeg forstår det er heller hvor godt og gjevnt isolasjonsmaterialet evner isolere. Legger trykk på isolere fordi det er motsatt av god ledeevne hvor kobber har sitt fortrinn. Mulig jeg tenker feil her, men i hodet mitt leder ikke en kondesator strøm med mekanisk kobling. Samt det kan være at kobber pga bedre ledeevne har mindre risiko for 'pinholes'/gjennomslag ved høyere spenninger brukt i rørutstyr?
    Takk for gode innspill👍


    Pær

    Hi-Fi entusiast
    Ble medlem
    19.01.2008
    Innlegg
    152
    Antall liker
    135
    Sted
    Fyllingsdalen (Bergen)

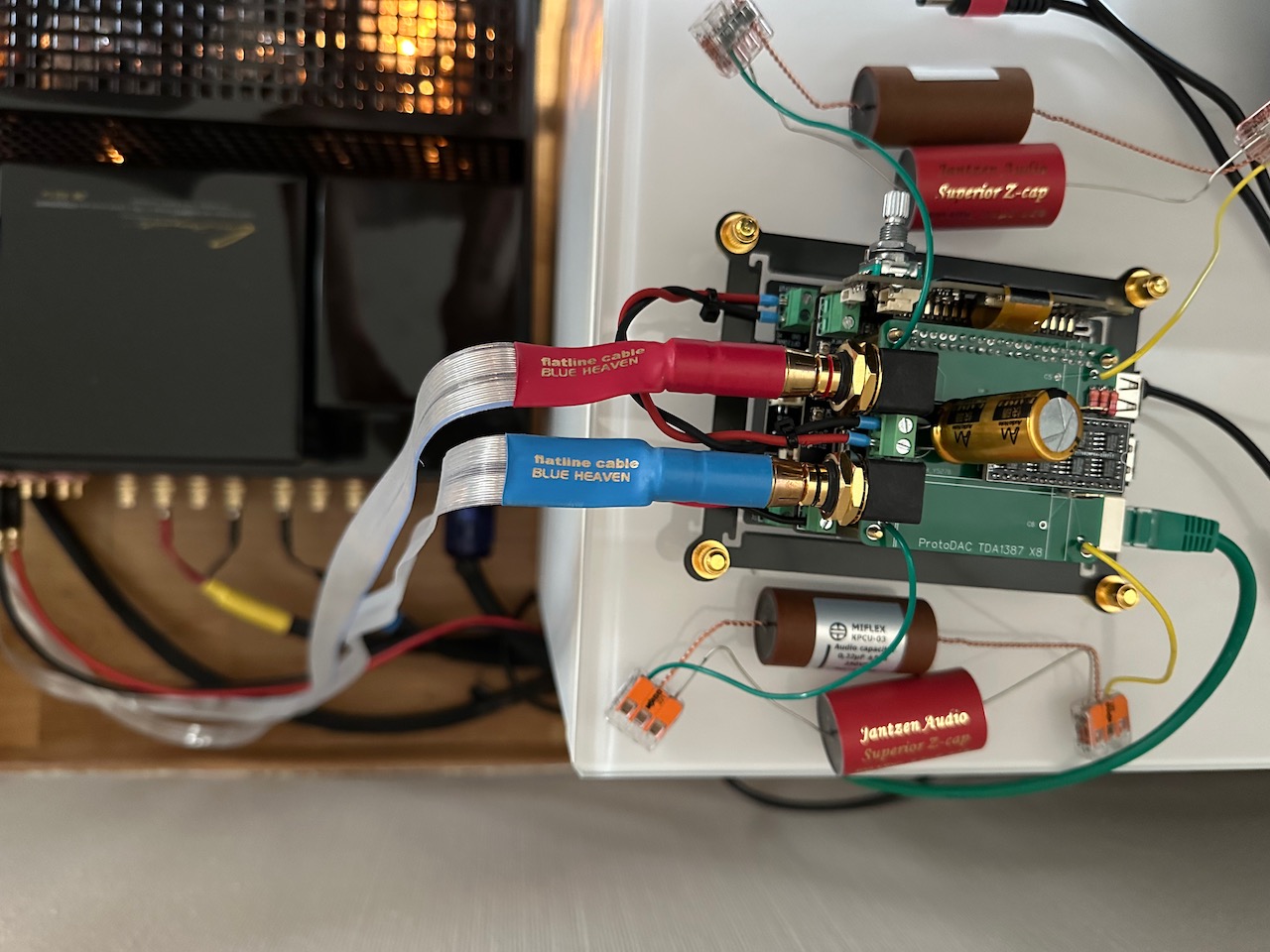

    En liten oppdatering fra Vestlandets hovedstad. Har fått spilt en del timer med Vcap ODAM og må bare si at jeg et mektig imponert. I mitt oppsett med Decware SE84 med skarve 2watt pr kanal så låter det stort. Nå har jeg landet på 0.47uf, først da var det noe som løsnet…. Nedre mellomtone og teksturen i de nedre register kom på plass. Stereobildet ble enda bedre, dypere, bredere med bedre separasjon. Nå gleder jeg meg til å få på plass Q7’en, ja jeg spiller uten klokker enda….

    Må også dele et skjema jeg fant i dag. En kar har latt seg inspirere og har laget sin egen lille versjon med utgangspunkt i ProtoDAC:

    tenkte å la meg inspirere litt og teste den ut.


    Pær

    Hi-Fi entusiast
    Ble medlem
    19.01.2008
    Innlegg
    152
    Antall liker
    135
    Sted
    Fyllingsdalen (Bergen)
    Etter å ha studert og sett igjennom det alternative skjema så lurer jeg spesielt på en ting. Motstanden på I2S (R1-3). På ProtoDAC’en er de 430R til 470R mens her er den 24R. Så, hva tenker de lærde om det???

    legger ved ProtoDAC skjema:

    I/V er 430R


    Pær

    Hi-Fi entusiast
    Ble medlem
    19.01.2008
    Innlegg
    152
    Antall liker
    135
    Sted
    Fyllingsdalen (Bergen)
    Stille på tråden om dagen. Fikk nytt WiFi-adapter til rpi som vist skulle gjøre underverk. Ble umiddelbar suksess, men kortvarig. Men, hadde helt glemt at jeg hadde en wifi til Ethernet adapter og da ble det sving på sakene. Det adaptere har lagt der hele tiden og ikke sakt en «dritt»🤥
    Nå spiller jeg på kondiser fra @SagenS og 5V fra @HAREPUSEN , og for å nevne alle som har bidratt med veiledning, tips og inspirasjon, takker så masse. Utrolig bra DIY tråd @Ludo

    Utrolig fornøyd nå. Det spiller utrolig bra så nå ser jeg fram til sene kvelder i helgen når konemor er på jentetur til Gol😎🎶


    otello

    Hi-Fi entusiast
    Ble medlem
    11.09.2003
    Innlegg
    115
    Antall liker
    106
    Sted
    Oslo.
    Torget vurderinger
    1
    Man finner mye Spennede på nett og jeg tror det er denne du henviste til for et par poster siden @Pær
    Byggesett
    Her Youtube video basert på samme Dac med teksting i et forståelig språk Videolink
    Her er det flere muligheter for DIY selvbyg også basert på RPI Fler DIY byggesett
    God helg til dere alle. Husk nå endelig å kose dere :cool::p


    dogg-e

    Hi-Fi interessert
    Ble medlem
    02.09.2003
    Innlegg
    50
    Antall liker
    19
    Sted
    Askim
    Da har jeg fått lekt litt med ProtoDAC....

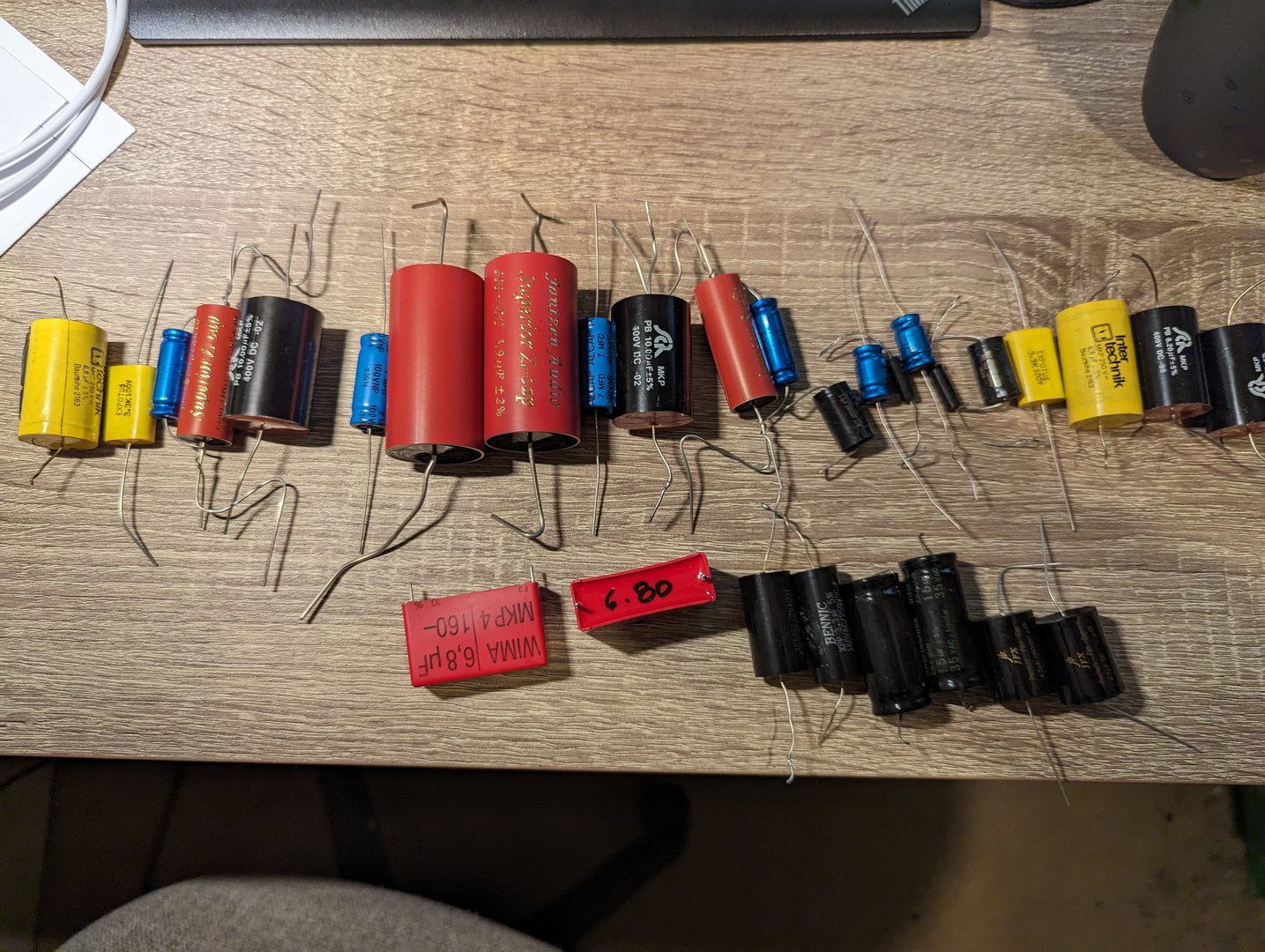

    Byttet kondensatorer som en galning (flere enn dem som er på bilde). Hørt på detaljer i stedet for musikk altfor lenge...

    Anyways... My 2 cents... FWIW...

    Først og fremst, så har jeg ikke testet AN Kaisei enda, men har en som ser mistenkelig lik ut i utseende, størrelse og verdi... Bare plast wrappingen rundt som er forskjellig...

    Jeg var og så heldig å få låne en av otello sine ProtoDAC'er, med PuriPI bla, og kan ikke si jeg hørte noe forskjell jeg ville ha lagt til Kaisei kondisen. PuriPI modulen merket jeg en bitte litt forbedring av lyden på (Mørkere bakgrunn/lavere støygulv), men var minimalt. Forskjellen var større når jeg satt i 2200uF kondisen, så minimalt bedre med PuriPi. Så kanskje den oppgraderingen jeg syns gav mist forbedring....

    På generelt basis, så kan jeg si at polypropylene kondisene forvrenger lyden i mellomtonen og diskanten. Mellomtonen ofte til det "rør-aktige" (og ofte nydelig å høre på), men i de høyere frekvensene, så blir det ofte mye sss og/eller litt for skarpt/metallisk. Stort sett er detaljene tilsløret også i hele frekvensspekteret, og det varierer med hvilke kondensatorer jeg tester, men alle "demper" lyden/detaljene litt.

    Etter å ha testet mye, så er elektrolytt-kondensatorene fra Alcap det jeg foretrekker, uten tvil. Men alt dette er smak og behag...

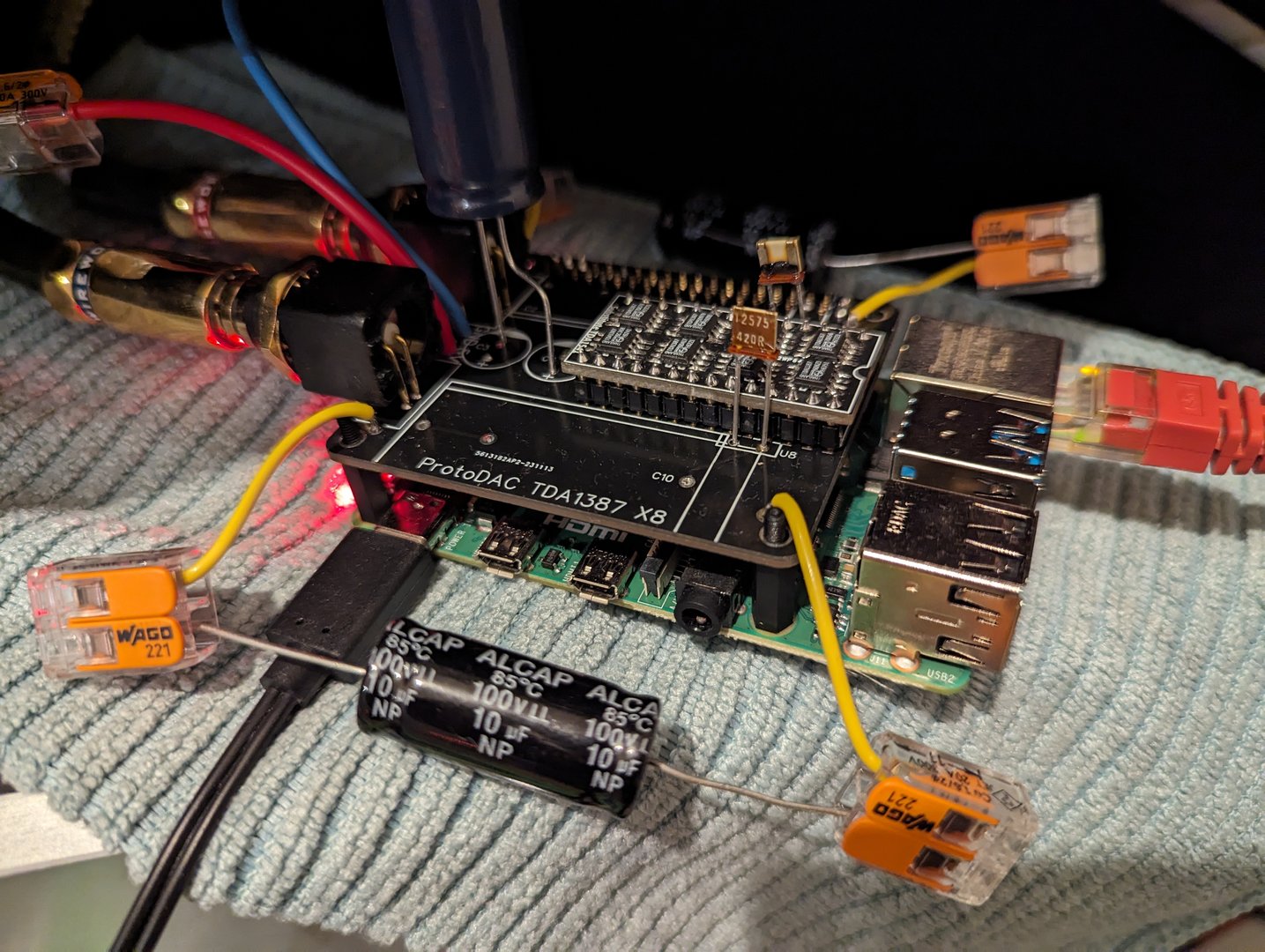

    Det jeg har satt i nå, og kommer til å bruke som referanse fremover, er Alcap 10uF LL (Low Loss), 85.C, 100V.
    De spiller for meg i en helt annen klasse enn alt det andre jeg testet. ESR og uF er matchet her, og det merker jeg og har mye å si for den siste *magien*, men lyden/forskjellen hører man fordet om dem ikke er matchet, men lydbilde, separasjon og rom blir mye bedre når ting er matchet.

    Alcap lyden for meg er utrolig transparent... Masse detaljer, transientene kommer veldig godt frem, og jeg hører rommet og plasseringer av instrumenter/vokaler.
    Høres for meg mer naturlig ut, og mindre forvrengt.

    Nå er det helg... Husk nå endelig å kose dere (med musikken!).


    Vedlegg

    Ludo

    Hi-Fi freak
    Ble medlem
    08.08.2008
    Innlegg
    3.036
    Antall liker
    574
    Sted
    Sandefjord
    Torget vurderinger
    1
    Veldig interessant, jeg så den tidligere i dag - har noen kabler av rette typen så må jo teste dette! :)


    Pær

    Hi-Fi entusiast
    Ble medlem
    19.01.2008
    Innlegg
    152
    Antall liker
    135
    Sted
    Fyllingsdalen (Bergen)

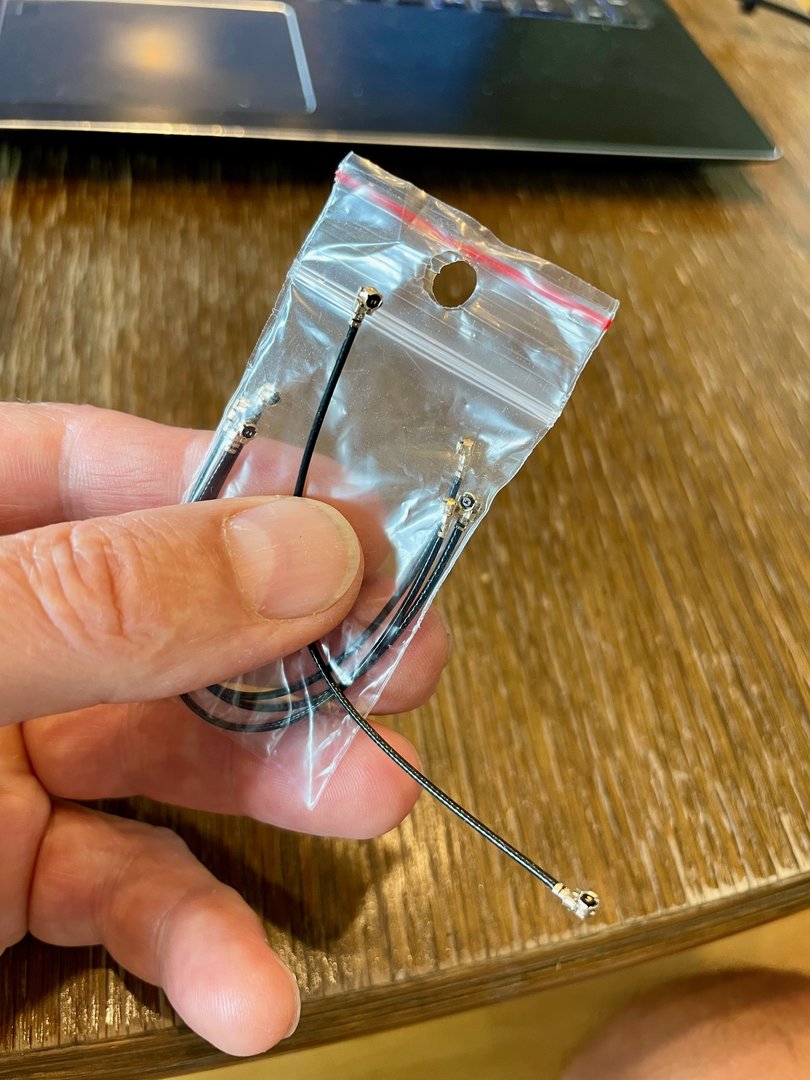

    Bestilte disse fra AliExpress, blir spennende å se om det løfter ProtoDAC’en enda et hakk.

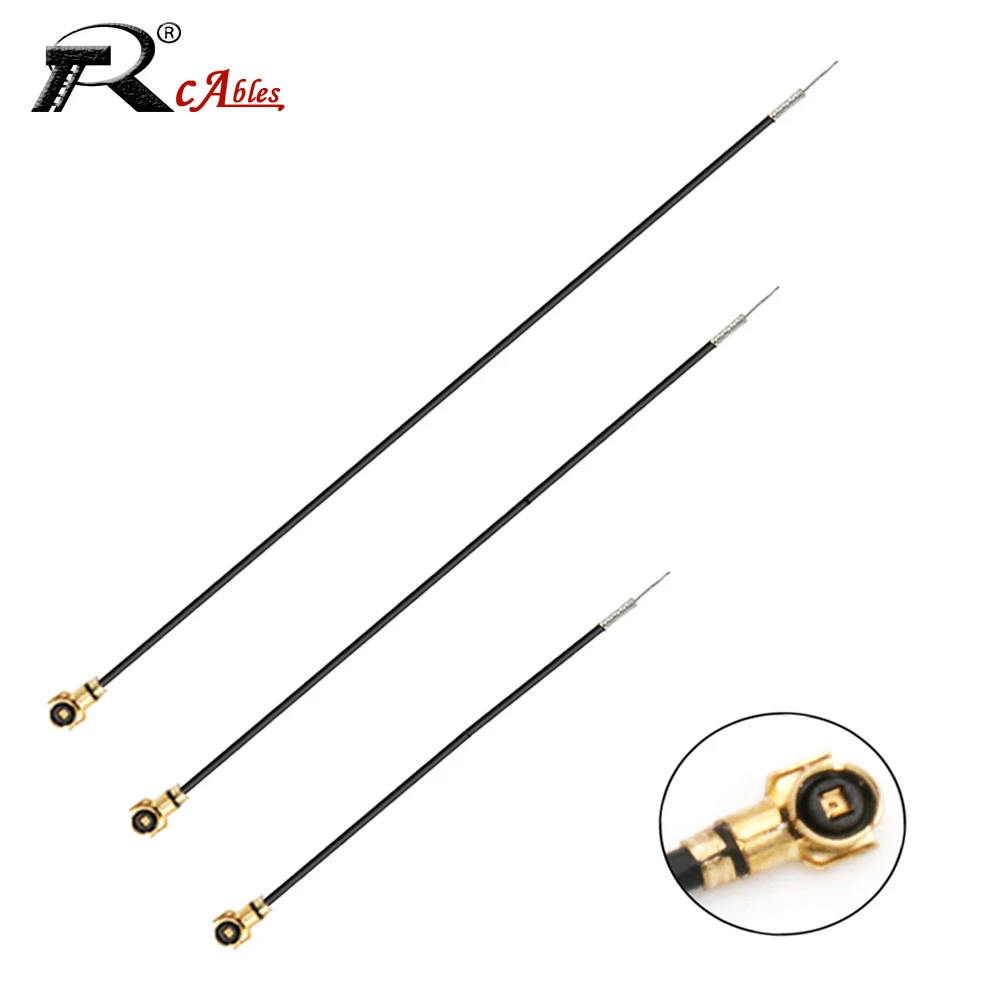

    Just found this amazing item on AliExpress. Check it out! NOK2.76 45% Off | 5PCS Single End IPEX1 IPEX1 MHF4 Female to Solder U.fl Open End Cable RF Pigtail for PCI WIFI Card Wireless Router 3G 4G Jumper


    HAREPUSEN

    Hi-Fi freak
    Ble medlem
    04.11.2009
    Innlegg
    3.245
    Antall liker
    2.772
    Sted
    telemark
    Torget vurderinger
    2
    Hei gutter ,, det tar jo helt av her :love:
    Ikke noe billige komponenter heller dere begir dere med ,, Begynner vel å ha kostet noe penger her eller ? : )
    har dere satt opp en maks limit " for prosjektet ?


    Pær

    Hi-Fi entusiast
    Ble medlem
    19.01.2008
    Innlegg
    152
    Antall liker
    135
    Sted
    Fyllingsdalen (Bergen)
    Hei gutter ,, det tar jo helt av her :love:
    Ikke noe billige komponenter heller dere begir dere med ,, Begynner vel å ha kostet noe penger her eller ? : )
    har dere satt opp en maks limit " for prosjektet ?
    Noen laken er småpenger når man koser seg😎 Kalkulator bruker jeg ikke🍾🇸


    otello

    Hi-Fi entusiast
    Ble medlem
    11.09.2003
    Innlegg
    115
    Antall liker
    106
    Sted
    Oslo.
    Torget vurderinger
    1

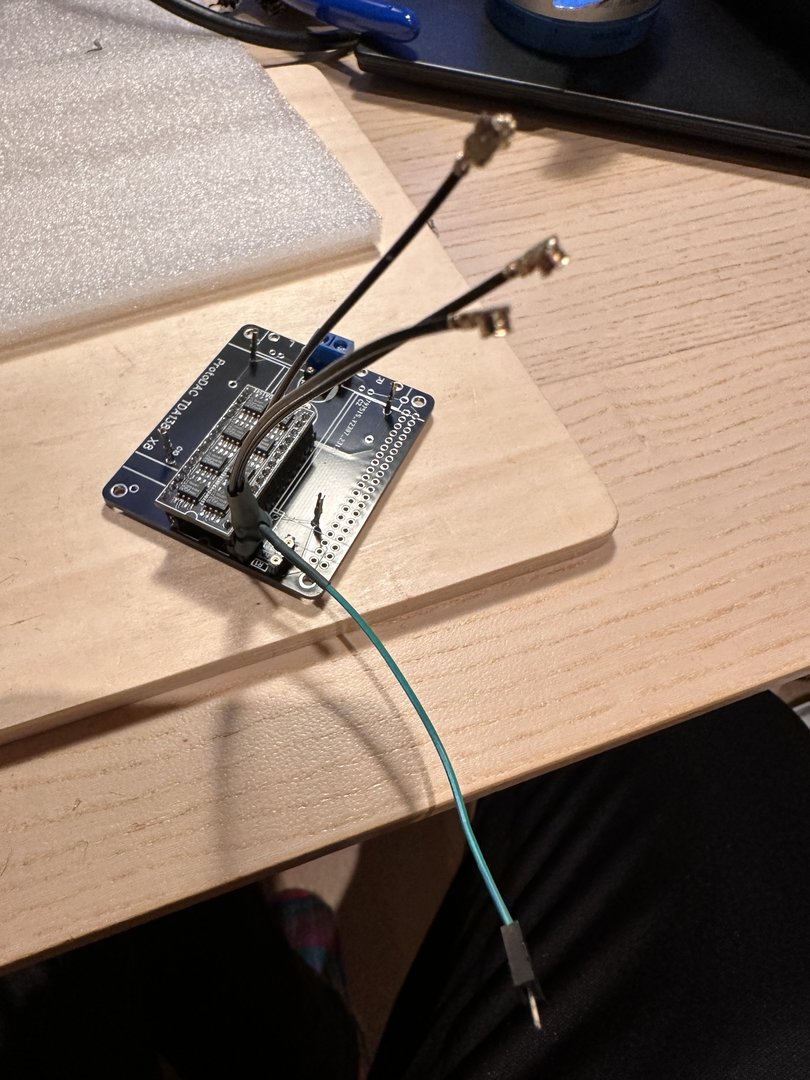

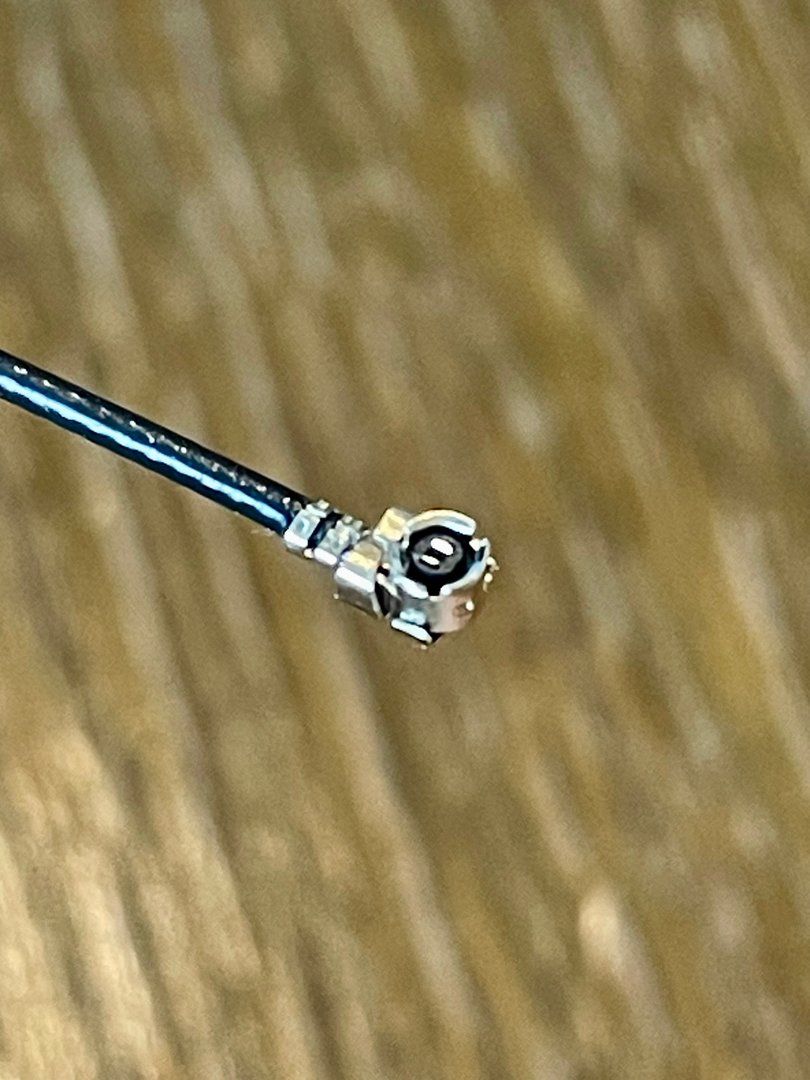

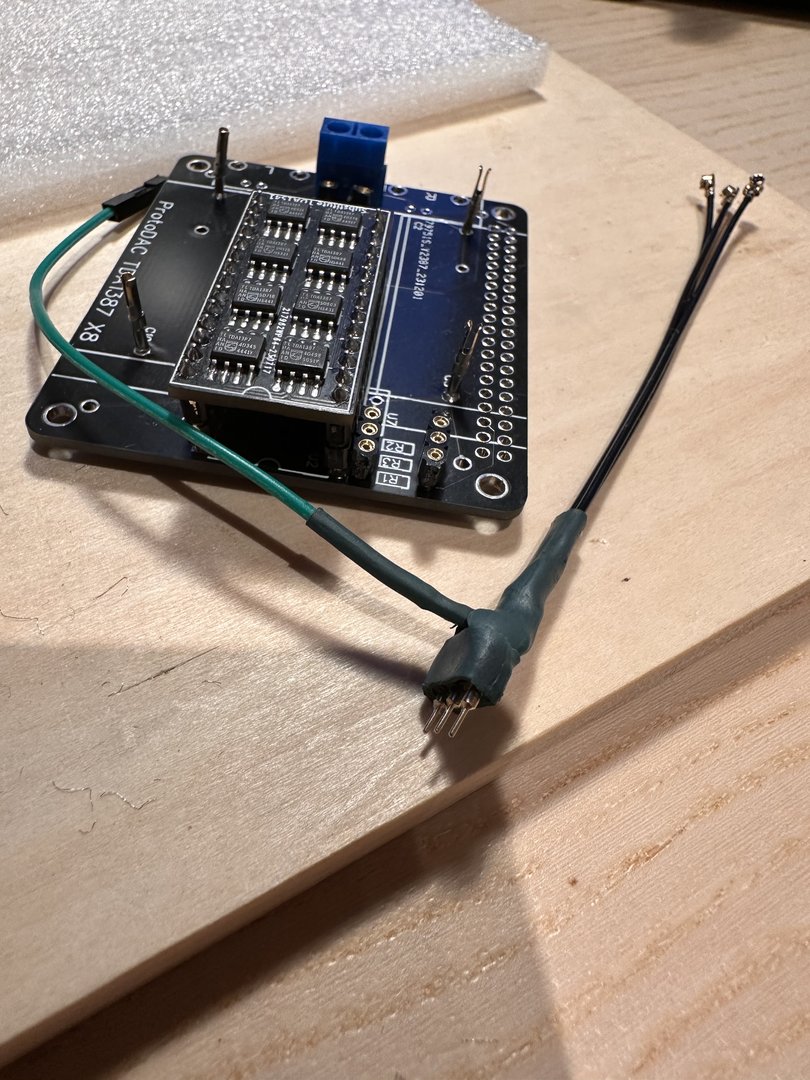

    Litt håndarbeid på en fredagskveld gjør godt for sjelen. Laget en u.fl connector som jeg håper å få testet ila. Helgen😎 Vis vedlegget 1023403 Vis vedlegget 1023404 jeg
    Hei @Pær Hvor tar du ground fra. Jeg ser at Gabster tar den fra den nærmeste pinnen på Z-Foil Resistor. Men ser ut for at det er skjermingen på en av ledningene som får jord/ground men er usikker på hvem av ledningene som får jord. Mulig det ikke har noe å si siden alle ledningene har felles jord... Eller tar jeg feil?


    Pær

    Hi-Fi entusiast
    Ble medlem
    19.01.2008
    Innlegg
    152
    Antall liker
    135
    Sted
    Fyllingsdalen (Bergen)
    Hei @Pær Hvor tar du ground fra. Jeg ser at Gabster tar den fra den nærmeste pinnen på Z-Foil Resistor. Men ser ut for at det er skjermingen på en av ledningene som får jord/ground men er usikker på hvem av ledningene som får jord. Mulig det ikke har noe å si siden alle ledningene har felles jord... Eller tar jeg feil?
    Alle ledningene(u.fl) har skjerming/ jord. De har jeg loddet på en egen kabel til jord. Skal laste opp bilde når jeg har koblet opp og kan verifisere at det fungerer👍


    cbarth1

    Hi-Fi freak
    Ble medlem
    24.08.2012
    Innlegg
    2.201
    Antall liker
    2.449
    Sted
    Arendal
    Torget vurderinger
    2
    Noen som vet hvor høyt utgangssignalet er på denne dacen?


    Pær

    Hi-Fi entusiast
    Ble medlem
    19.01.2008
    Innlegg
    152
    Antall liker
    135
    Sted
    Fyllingsdalen (Bergen)
    Noen som vet hvor høyt utgangssignalet er på denne dacen?
    Mener jeg har lest at den skal måle rundt 1v over I/V motstander, det er det jeg måler på min også. Hvordan det blir ut på rca, usikker…

    men her er et utklipp fra byggetråden på MoOdeaudio:

    «With Moode, play a 50 or 60 Hz 0dB sine wave file and measure DC and AC voltage at the input to the output coupling caps (module pins 6 and 25), with a DMM. Typically, DC voltage is 1.9V and AC is about 1.3VAC RMS with the 420R I/V resistor.»

    Sist redigert:

    PeriodeLytter

    Hi-Fi freak
    Ble medlem
    26.02.2013
    Innlegg
    3.105
    Antall liker
    2.582
    Det kan være en ide og faktisk måle DC på utgangen når man leker med ulike kondesatorer. Jeg har høstet erfaring at "liksom" hi-grade paper in oil kondesatorer ikke gjør gjør jobben særlig godt som DC blokker.


    Pær

    Hi-Fi entusiast
    Ble medlem
    19.01.2008
    Innlegg
    152
    Antall liker
    135
    Sted
    Fyllingsdalen (Bergen)
    Det kan være en ide og faktisk måle DC på utgangen når man leker med ulike kondesatorer. Jeg har høstet erfaring at "liksom" hi-grade paper in oil kondesatorer ikke gjør gjør jobben særlig godt som DC blokker.
    Godt tips (y) Skal måle litt og melde tilbake hva jeg finner.
