Vi som bygger ProtoDAC

Diskusjonstråd Se tråd i gallerivisning

  • bambadoo

    Æresmedlem
    Moderator
    Ble medlem
    11.10.2002
    Innlegg
    22.218
    Antall liker
    10.772
    Sted
    Lørenskog
    Torget vurderinger
    16
    Hvilken distro? Hacket ekstern antenne for den ene rpi (3b+) for min del. Ble dårlig mottak i metallchassis.
    Vært gjennom mange forskjellige distroer for rpi og har nå slått meg til ro med raspbian lite og bruker offiselt "brenneprogram" fra rpi foundation. Enkelt å sette parametre før første boot. Det kommer selvsagt an på bruksmønster og evt. Ekstrabehov


    Pær

    Hi-Fi entusiast
    Ble medlem
    19.01.2008
    Innlegg
    152
    Antall liker
    135
    Sted
    Fyllingsdalen (Bergen)
    Hvilken distro? Hacket ekstern antenne for den ene rpi (3b+) for min del. Ble dårlig mottak i metallchassis.
    Vært gjennom mange forskjellige distroer for rpi og har nå slått meg til ro med raspbian lite og bruker offiselt "brenneprogram" fra rpi foundation. Enkelt å sette parametre før første boot. Det kommer selvsagt an på bruksmønster og evt. Ekstrabehov
    Har en rpi 4B+, moode audio; har brukt Raspberry Pi Imager. Når jeg har gått inn for å se på oppsettet, prøvde å laste SD på nytt i går, kunne det virke som den hadde rotet med passordene... Skal se litt mer på det i helgen, mulig se på en annen løsning. Jeg er langt ifra noe ekspert på rpi os, så her har jeg mye å lære.


    PeriodeLytter

    Hi-Fi freak
    Ble medlem
    26.02.2013
    Innlegg
    3.110
    Antall liker
    2.587
    Fikk ikke kontakt med Rpi, noe wifi greier jeg må finne ut av.
    Man kan skjekke om wifi radiostyrke er problemet med iwconfig wlan0.
    Bash:
    pi@LMS4:~ $ iwconfig wlan0
    wlan0     IEEE 802.11  ESSID:"Stargate"
              Mode:Managed  Frequency:2.427 GHz  Access Point: FC:AC:94:2D:6A:D2
              Bit Rate=72.2 Mb/s   Tx-Power=31 dBm
              Retry short limit:7   RTS thr:off   Fragment thr:off
              Power Management:on
              Link Quality=50/70  Signal level=-60 dBm
              Rx invalid nwid:0  Rx invalid crypt:0  Rx invalid frag:0
              Tx excessive retries:67  Invalid misc:0   Missed beacon:0

    Sist redigert:

    Pær

    Hi-Fi entusiast
    Ble medlem
    19.01.2008
    Innlegg
    152
    Antall liker
    135
    Sted
    Fyllingsdalen (Bergen)
    Liten oppdatering. DAC’en mister kontakt med moode når jeg setter 3.3v på Q7 en. Tipper det et noe i config inne på moode der den ser en ny I2S over Rpi. Må forske litt til, men har no kommet et skritt videre. Ellers får jeg bytte til et annet OS….


    otello

    Hi-Fi entusiast
    Ble medlem
    11.09.2003
    Innlegg
    115
    Antall liker
    106
    Sted
    Oslo.
    Torget vurderinger
    1
    Hvorfor ikke bruke volumio for enkelthets skyld. Til alt er på plass :)
    Bare et vennlig innspill.
    Jeg har selv en rusten RHCE sertifisering men synes moode audio har mange parametre som skal stemme 100%
    Må si jeg er skrekkelig imponert over protodac med de siste oppgraderingene. Koser meg glugg ihjel...
    Skader heller ikke med den billigste Hi-Fi tweeken.... som også kalles lett promille 😂

    Sist redigert:

    Pær

    Hi-Fi entusiast
    Ble medlem
    19.01.2008
    Innlegg
    152
    Antall liker
    135
    Sted
    Fyllingsdalen (Bergen)
    Hvorfor ikke bruke volumio for enkelthets skyld. Til alt er på plass :)
    Bare et vennlig innspill.
    Jeg har selv en rusten RHCE sertifisering men synes moode audio har mange parametre som skal stemme 100%
    Må si jeg er skrekkelig imponert over protodac med de siste oppgraderingene. Koser meg glugg ihjel...
    Skader heller ikke med den billigste Hi-Fi tweeken.... som også kalles lett promille 😂
    Volumio skal testes. Her i huset er det 99% streaming med Sonos, etter gammalt, så dette ser jo ikke dumt ut👍


    bambadoo

    Æresmedlem
    Moderator
    Ble medlem
    11.10.2002
    Innlegg
    22.218
    Antall liker
    10.772
    Sted
    Lørenskog
    Torget vurderinger
    16
    Hvor mye leverer strømforsyningen din rpi? De er relativt "kresne" på nok strøm. Mange har endt opp med rpi offisiell PSU (5.1v og ikke 5.0) etter mye feiling.
    Du kan også i et desperat forsøk deaktivere endel tjafs på rpi for å minske strømbruket.
    alle leds, usb/nettverks portene dersom de ikke benyttes etc.
    Alle monner drar :)
    Aldri likt volumio eller moode personlig. Smak og behag.
    Du burde faktisk vurdert picoreplayer med integrert LMS innstallasjon dersom du ønsker å teste den ruta? Veldig lite fotavtrykk og enkelt å bruke.


    Pær

    Hi-Fi entusiast
    Ble medlem
    19.01.2008
    Innlegg
    152
    Antall liker
    135
    Sted
    Fyllingsdalen (Bergen)
    Hvor mye leverer strømforsyningen din rpi? De er relativt "kresne" på nok strøm. Mange har endt opp med rpi offisiell PSU (5.1v og ikke 5.0) etter mye feiling.
    Du kan også i et desperat forsøk deaktivere endel tjafs på rpi for å minske strømbruket.
    alle leds, usb/nettverks portene dersom de ikke benyttes etc.
    Alle monner drar :)
    Aldri likt volumio eller moode personlig. Smak og behag.
    Du burde faktisk vurdert picoreplayer med integrert LMS innstallasjon dersom du ønsker å teste den ruta? Veldig lite fotavtrykk og enkelt å bruke.
    Målte 5.46v, er en 5v 3a adapter. Skal undersøke picoreplayer👍 Spiller stort sett fra Spotify og Apple Musik. Når det gjelder moOde så tror jeg den sliter med å identifisere nye Q7ll.


    bambadoo

    Æresmedlem
    Moderator
    Ble medlem
    11.10.2002
    Innlegg
    22.218
    Antall liker
    10.772
    Sted
    Lørenskog
    Torget vurderinger
    16
    5.46v når rpi kjører eller "idle"?
    Har du sjekket logger når "feil" oppstår, om det kommer noe fornuftig ut?


    Pær

    Hi-Fi entusiast
    Ble medlem
    19.01.2008
    Innlegg
    152
    Antall liker
    135
    Sted
    Fyllingsdalen (Bergen)
    5.46v når rpi kjører eller "idle"?
    Har du sjekket logger når "feil" oppstår, om det kommer noe fornuftig ut?
    Når den kjører. Målt på ProtoDAC før Q7 ble satt på. Har ikke hatt anledning til å se nærmere på logg. Rpi er nytt for meg så det er litt «learning by doing». Når det gjelder wifi, så er Rpi på nett når moOde detter ut. Ser det på routeren. Følger fortsatt sporet på at det er noe med audio setting i moOde. Men for enkelhetens skyld så tenker jeg nå å prøve en annen «player» som viser seg å fungere for dere andre her på berget🔊👍


    Ludo

    Hi-Fi freak
    Ble medlem
    08.08.2008
    Innlegg
    3.036
    Antall liker
    575
    Sted
    Sandefjord
    Torget vurderinger
    1

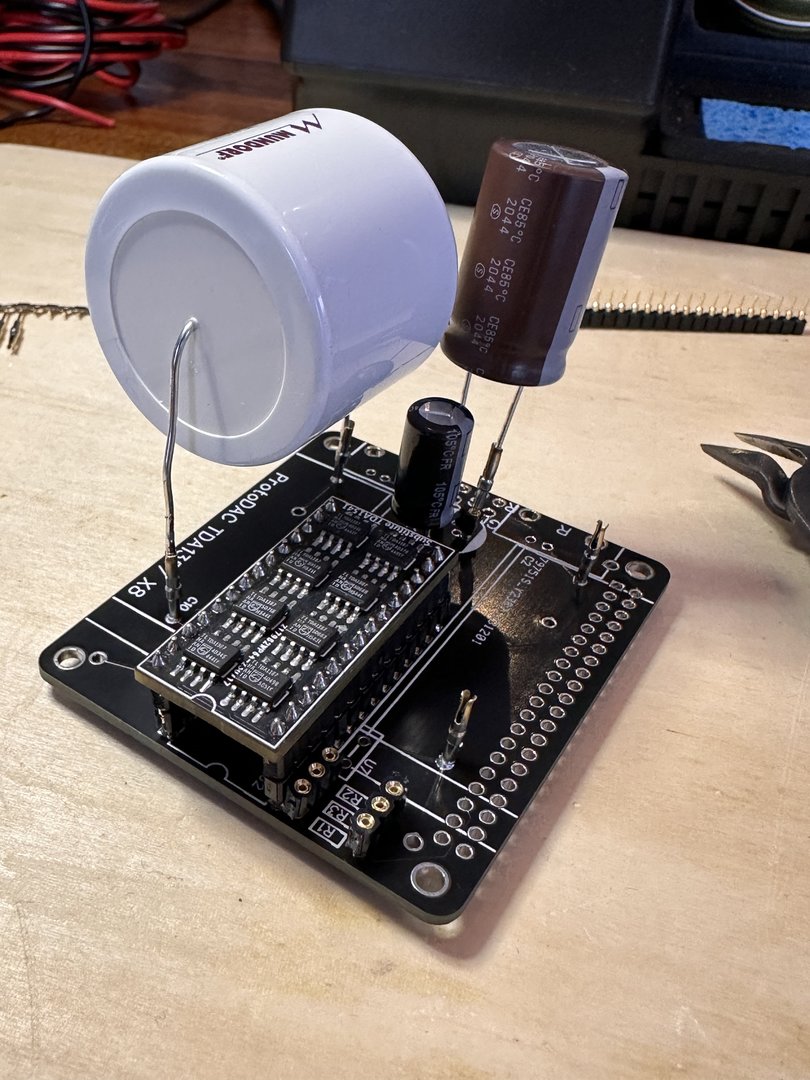

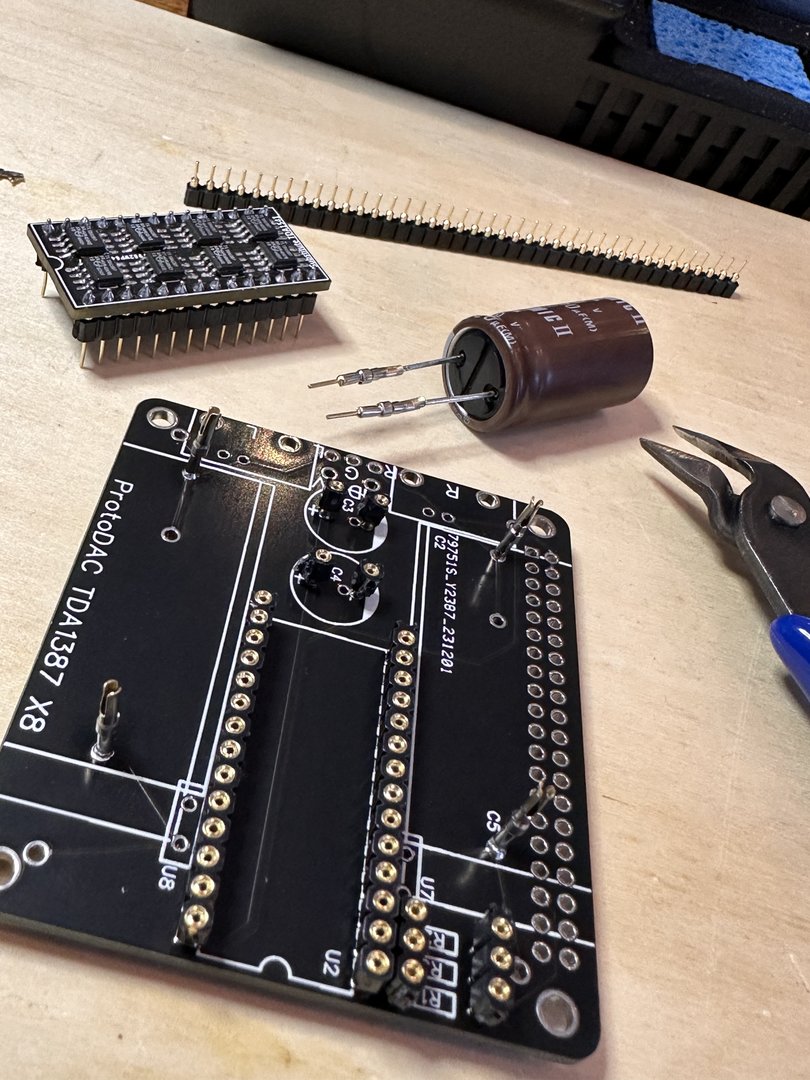

    Hva slags kondensatorer er det du har der 🤯🤩 De var 'søte'...


    Pær

    Hi-Fi entusiast
    Ble medlem
    19.01.2008
    Innlegg
    152
    Antall liker
    135
    Sted
    Fyllingsdalen (Bergen)

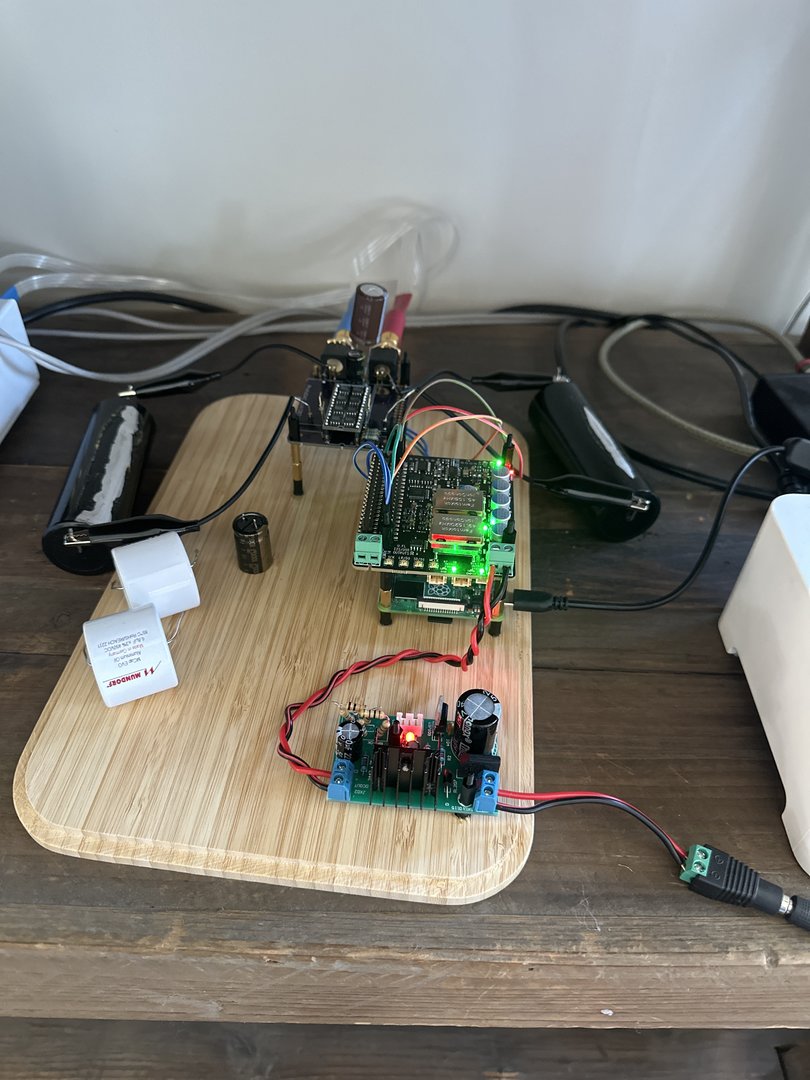

    Litt om dagens inntrykk:
    ProtoDAC på lavkarbo (3.3) betyr lite muskler og ganske tamt. Men lydbilde og separasjon ble mye bedre med Q7. Gleder meg til å få på plass 5v.
    Volumio vs moOde. Heller mot moOde og håper jeg får den på plass. Synest appen og AirPlay på Volumio er ganske ustabil. Spotify funker i begge. Uanz gøy å ha lyd og framdrift i prosjekter🫶


    Pær

    Hi-Fi entusiast
    Ble medlem
    19.01.2008
    Innlegg
    152
    Antall liker
    135
    Sted
    Fyllingsdalen (Bergen)
    Oppdatering ang. moOde audio og Q7. Jeg har ikke fått 5V tilførsel til DAC'en enda så det er nok årsaken. Hatt dialog både med Tim Curtis (moOde Audio mannen(utvikler)) og Cris, aka hifinet (ProtoDAC mannen), på forumet til moOde og en annen tråd på diyaudio. Satser på at det løser seg når jeg har rett "power" på DAC'en.....


    Ludo

    Hi-Fi freak
    Ble medlem
    08.08.2008
    Innlegg
    3.036
    Antall liker
    575
    Sted
    Sandefjord
    Torget vurderinger
    1
    Oppdatering ang. moOde audio og Q7. Jeg har ikke fått 5V tilførsel til DAC'en enda så det er nok årsaken. Hatt dialog både med Tim Curtis (moOde Audio mannen(utvikler)) og Cris, aka hifinet (ProtoDAC mannen), på forumet til moOde og en annen tråd på diyaudio. Satser på at det løser seg når jeg har rett "power" på DAC'en.....
    Veldig stor forskjell på 3.3V og 5V - synes lavkarbo var en bra beskrivelse. Hvor har du tenkt hente 5V fra?


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.898
    Antall liker
    10.762
    Torget vurderinger
    10
    Imponert over der jeg ser her.
    Eneste ulempen med gå inn er er at jeg ikke føler meg glup 🙄


    Ludo

    Hi-Fi freak
    Ble medlem
    08.08.2008
    Innlegg
    3.036
    Antall liker
    575
    Sted
    Sandefjord
    Torget vurderinger
    1
    Imponert over der jeg ser her.
    Eneste ulempen med gå inn er er at jeg ikke føler meg glup 🙄
    Kjenner følelsen, jeg har det på samme måte når ser ser grafene og filterkonstruksjonene i trådene dine :) Øynene blir glassaktige og hjerner nærmest smelter 🤯


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.898
    Antall liker
    10.762
    Torget vurderinger
    10
    Haha. Da burde du hatt en dagligdags passiar med en vennlig sjel fra Rakkestad om neste generasjon faseplugger til kompresionsdrivere. Da ser hjernen min sånn ut:



    Pær

    Hi-Fi entusiast
    Ble medlem
    19.01.2008
    Innlegg
    152
    Antall liker
    135
    Sted
    Fyllingsdalen (Bergen)
    Veldig stor forskjell på 3.3V og 5V - synes lavkarbo var en bra beskrivelse. Hvor har du tenkt hente 5V fra?
    Har litt på vei fra min trofaste venn Ali😎 det blir en 12v adapter som jeg regulerer ned til 5v via en linier regulator. Samme prinsipp som jeg gjorde på 3,3v til Q7. Mår jeg til slutt har fått et oppsett jeg synest låter bra er planen å få i et passende kabinett med trafo


    HAREPUSEN

    Hi-Fi freak
    Ble medlem
    04.11.2009
    Innlegg
    3.245
    Antall liker
    2.775
    Sted
    telemark
    Torget vurderinger
    2
    En ccs shunt hadde sikkert gjort seg ,, men sikkert like stor som hele prosjektet . )


    Ludo

    Hi-Fi freak
    Ble medlem
    08.08.2008
    Innlegg
    3.036
    Antall liker
    575
    Sted
    Sandefjord
    Torget vurderinger
    1
    Har litt på vei fra min trofaste venn Ali😎 det blir en 12v adapter som jeg regulerer ned til 5v via en linier regulator. Samme prinsipp som jeg gjorde på 3,3v til Q7. Mår jeg til slutt har fått et oppsett jeg synest låter bra er planen å få i et passende kabinett med trafo
    Åja, han kjappe fra østen som driver ekspress :unsure:

    Jeg har noen linjære PSU liggende fra TwistedPearAudio som kan stilles inn om du trenger noe... Men Puripi fra Ian Canada løste mye for min del.

    Om man vil ta det helt ut så har jo Gabster endel gode forslag på sine videoer på YouTube.

    Sist redigert:

    Ludo

    Hi-Fi freak
    Ble medlem
    08.08.2008
    Innlegg
    3.036
    Antall liker
    575
    Sted
    Sandefjord
    Torget vurderinger
    1
    Ja, så lenge DAC er lvds-i2s (hdmi som grensesnitt) kompatibel i andre enden. (typisk psaudio og andre)

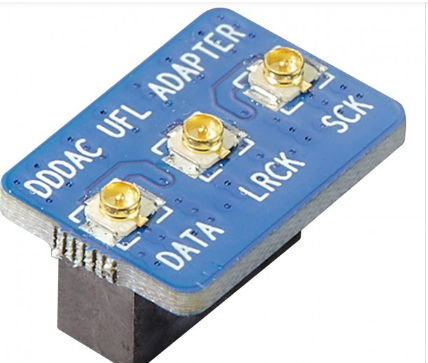

    Disse modulene. Fikk gerber filene tilsendt og bestilte endel pcb fra en leverandør.
    Interessant! Jeg har en PC med PinkFaun I2S PCIe kort som jeg kunne tenkt meg på bruke som streamer, kanskje dette kan være noe i det prosjektet. Hva trenger man i tillegg til det du skisserer her for å få en fungerende løsning som kan kobles til ProtoDAC?


    bambadoo

    Æresmedlem
    Moderator
    Ble medlem
    11.10.2002
    Innlegg
    22.218
    Antall liker
    10.772
    Sted
    Lørenskog
    Torget vurderinger
    16
    Mener å huske 3.3v . (kan sikkert tappes fra et sted)
    Jeg har loddet alle "modulene" ferdig. Ligger nå bare der.
    Aner ikke hvordan "mottakerenden" i protodac er.


    Ludo

    Hi-Fi freak
    Ble medlem
    08.08.2008
    Innlegg
    3.036
    Antall liker
    575
    Sted
    Sandefjord
    Torget vurderinger
    1
    Mener å huske 3.3v . (kan sikkert tappes fra et sted)
    Jeg har loddet alle "modulene" ferdig. Ligger nå bare der.
    Aner ikke hvordan "mottakerenden" i protodac er.
    Takk! Finnes det noe pin layout på P1 på bildet som er på et europeisk språk tro? :unsure:


    HAREPUSEN

    Hi-Fi freak
    Ble medlem
    04.11.2009
    Innlegg
    3.245
    Antall liker
    2.775
    Sted
    telemark
    Torget vurderinger
    2
    Vel. Kanskje litt ambisiøst for oss glade amatører😎🎶🔊
    Har rippet noen RX og tx ,kansje jeg har noe jeg kan av se til prosjektet
    om det er interesse ?
    ,hard wired discrete diff amp reg og til hørende current source

    shunten impedans er jo non zero langt oppi mhz
    og slipper ikke feed back kanel" ut i railen igjen som serie gjør

    Er det symmetrisk PS ? 5v hvor mye strøm trekker modulene ?

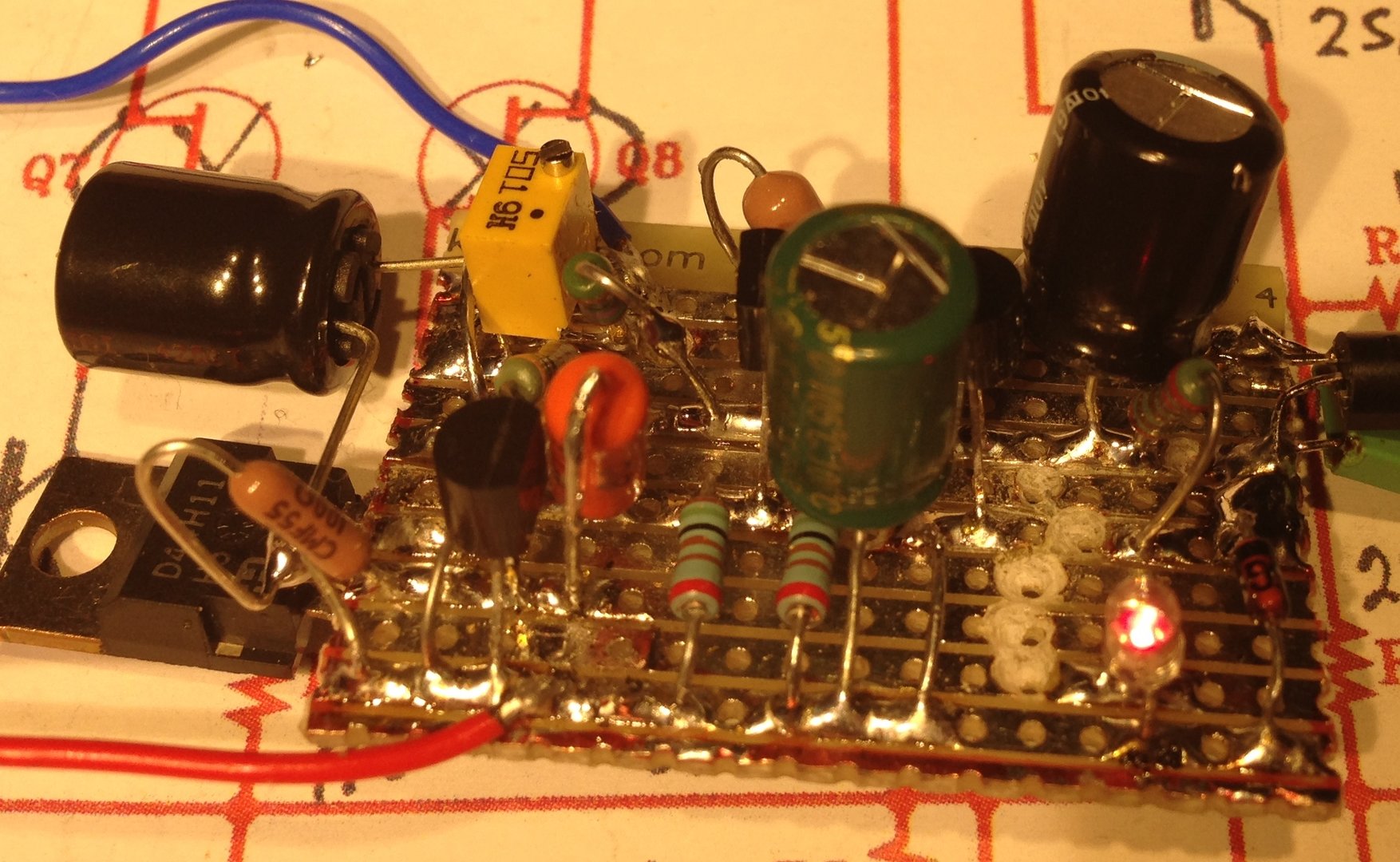

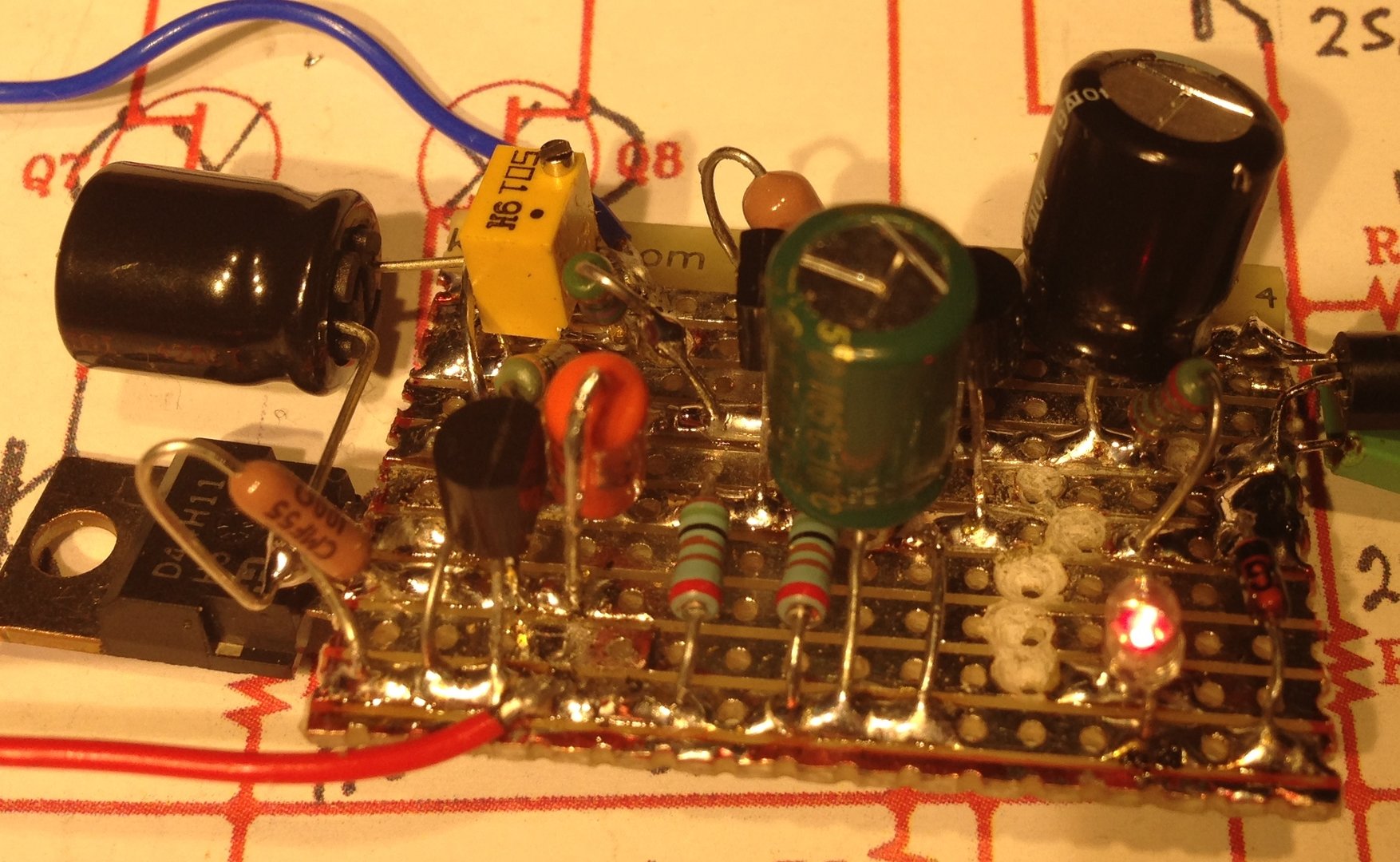

    her en shunt , tror jeg laget dem justerbar range 3-5 v

    hard  wired  cs  shunt.JPG


    Pær

    Hi-Fi entusiast
    Ble medlem
    19.01.2008
    Innlegg
    152
    Antall liker
    135
    Sted
    Fyllingsdalen (Bergen)
    Har rippet noen RX og tx ,kansje jeg har noe jeg kan av se til prosjektet
    om det er interesse ?
    ,hard wired discrete diff amp reg og til hørende current source

    shunten impedans er jo non zero langt oppi mhz
    og slipper ikke feed back kanel" ut i railen igjen som serie gjør

    Er det symmetrisk PS ? 5v hvor mye strøm trekker modulene ?

    her en shunt , tror jeg laget dem justerbar range 3-5 v

    Vis vedlegget 993050
    Det der hadde vært kult å lært seg. Så der var en tråd tilbake til 2008 med noe utregning, så avansert er jeg ikke... men ja det hadde vært artig å sett nærmere på. Selve DAC'en trekker ikke stort med amp, 0,ett eller annet; om den skal være symmetrisk vet jeg ikke, litt nytt begrep for en som stadig lærer noe nytt 🤓 Det viktigste er en god strømkilde. Har lest det meste av det Cris (ProtoDAC'mannen) har skrevet i det siste inne på ulike diy forum om strøm til DAC'en og hva som låter best. Blir det for "sterilt" mister DAC'en en del dynamikk. Her gjelder det å finne en gylden middelvei, en god og støysvak SMPS med et passende filter.... Jeg prøver meg fram og synes det er gøy å være i prosessen. Heller nå mot å skille steamer og DAC litt lenger framme i prosjektet. Vi får se, holder øyne og ører åpne for forslag og innspill, er super takknemlig for alt dere bidrar med;)


    PeriodeLytter

    Hi-Fi freak
    Ble medlem
    26.02.2013
    Innlegg
    3.110
    Antall liker
    2.587
    om den skal være symmetrisk vet jeg ikke, litt nytt begrep for en som stadig lærer noe nytt
    Betyr egentlig bare dobbel strømforsyning med en posetiv rail og en negativ rail med felles 0 punkt (som ofte kalles jord).
    Om du ser for deg en sinuskurve med lyd mates den posetive delen av bølgen som er over linjen fra + siden og den under linjen fra den negative strømforsyningen. Med en symetrisk strømforsyning på +/- 5V kan signalet teoretisk svinge mellom begge disse spenningene som da kan gi 10V på utgangen.

    Siden det ikke ser ut til at spenning til DAC er kritisk har du vurdert å teste med ren batteridrift?
    3 stk standard AA batterier gir 4,5V. Eller 4 stk oppladbare bruker lande hvilespenning på 4,8V.
    Brukt sammen med noen gode kondesatorer som i hvilken som helt annen strømforsyning kan dette gi bra resultat.


    Pær

    Hi-Fi entusiast
    Ble medlem
    19.01.2008
    Innlegg
    152
    Antall liker
    135
    Sted
    Fyllingsdalen (Bergen)
    Betyr egentlig bare dobbel strømforsyning med en posetiv rail og en negativ rail med felles 0 punkt (som ofte kalles jord).
    Om du ser for deg en sinuskurve med lyd mates den posetive delen av bølgen som er over linjen fra + siden og den under linjen fra den negative strømforsyningen. Med en symetrisk strømforsyning på +/- 5V kan signalet teoretisk svinge mellom begge disse spenningene som da kan gi 10V på utgangen.

    Siden det ikke ser ut til at spenning til DAC er kritisk har du vurdert å teste med ren batteridrift?
    3 stk standard AA batterier gir 4,5V. Eller 4 stk oppladbare bruker lande hvilespenning på 4,8V.
    Brukt sammen med noen gode kondesatorer som i hvilken som helt annen strømforsyning kan dette gi bra resultat.
    Det ga mening, takk. ProtoDAC'en har +5V og GND (jord). Har sett litt på en løsning med batteri ja, lifepo4. Har noen batterier liggende (1888mAh 3.2v) liggende som passer til IC sine løsninger, men ser jeg kan sette dem opp med rimeligere "balancing board" og noen kondiser og få et bra resultat. Ser det litt ann når jeg har landet på endelig design.


    Ludo

    Hi-Fi freak
    Ble medlem
    08.08.2008
    Innlegg
    3.036
    Antall liker
    575
    Sted
    Sandefjord
    Torget vurderinger
    1

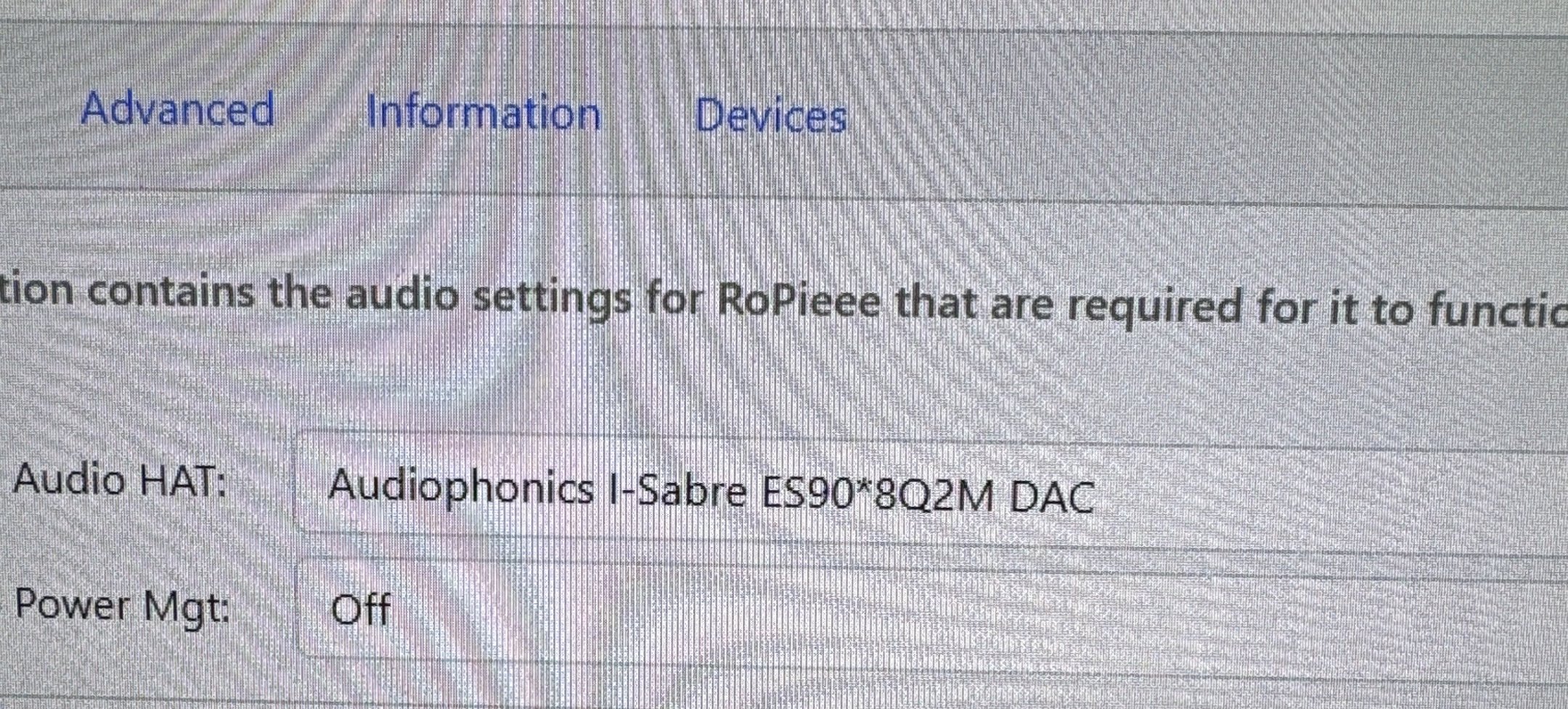

    Gjorde noen undersøkelser med tanke på Hi-rez avspilling. Der man velger Generic I2S eller tilsvarende som avspiller i software så kommer jeg aldri høyere enn 176kHz. Men fant en tråd på nett som fortalte at man bør velge en annen driver for å utnytte potensialet, se bildet...

    24-02-06 15-08-15 9321.jpg


    Og vipps så svarte MonitoPi med en gang:

    24-02-06 15-05-26 9320.jpg


    Det var gøy :)


    bambadoo

    Æresmedlem
    Moderator
    Ble medlem
    11.10.2002
    Innlegg
    22.218
    Antall liker
    10.772
    Sted
    Lørenskog
    Torget vurderinger
    16
    Ja, overlay til den dacen støtter opp til 352/384. Tror jeg er en av de som for mange år siden opplevde dette selv mot en annen dac.
    Er visstnok noen som opplever noen utfordringer med denne "driveren" og senere "kernels" faktisk.
    Hva sier dmesg deg?

    Nå bruker jeg selv bare en generisk driver da alt blir resamplet i SOX uansett.


    Pær

    Hi-Fi entusiast
    Ble medlem
    19.01.2008
    Innlegg
    152
    Antall liker
    135
    Sted
    Fyllingsdalen (Bergen)
    Gjorde noen undersøkelser med tanke på Hi-rez avspilling. Der man velger Generic I2S eller tilsvarende som avspiller i software så kommer jeg aldri høyere enn 176kHz. Men fant en tråd på nett som fortalte at man bør velge en annen driver for å utnytte potensialet, se bildet...

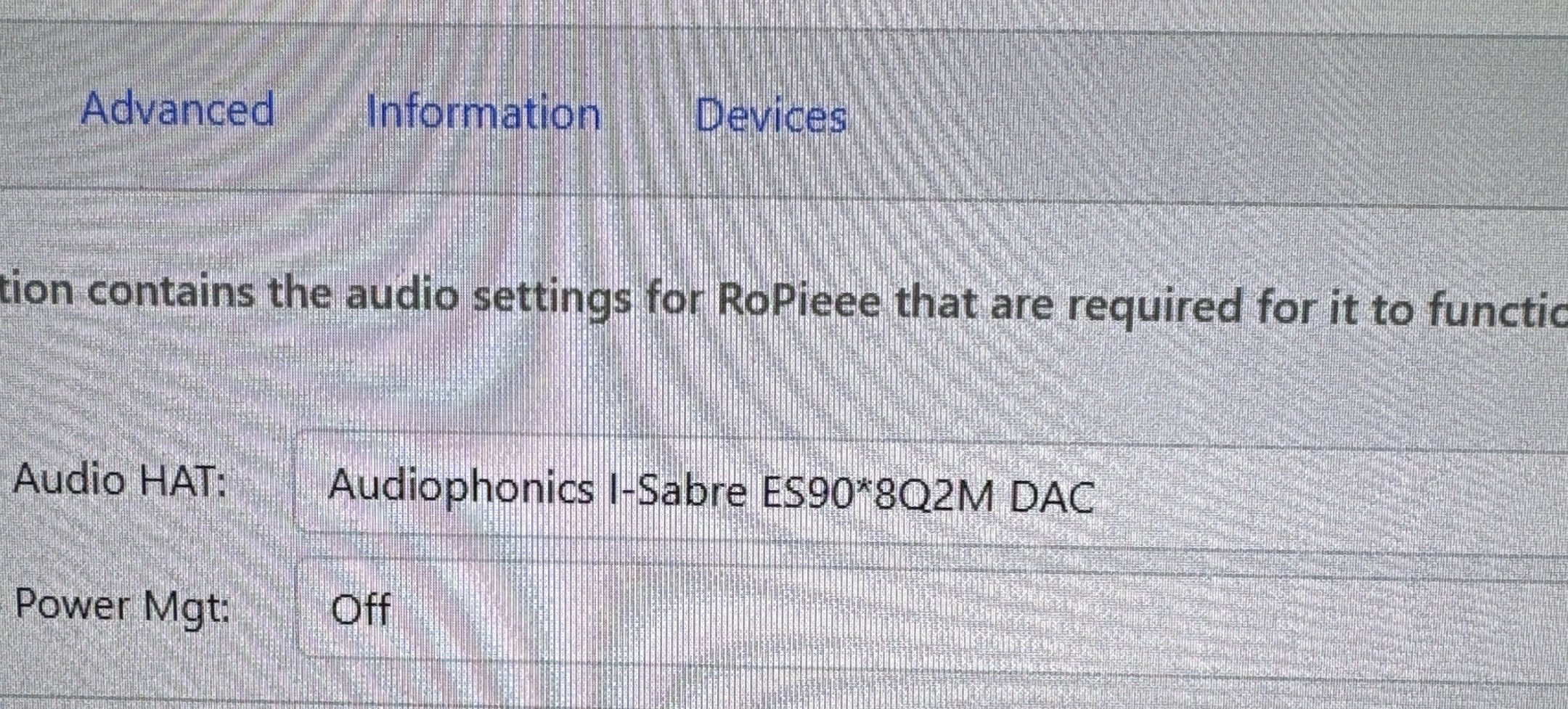

    Vis vedlegget 993275

    Og vipps så svarte MonitoPi med en gang:

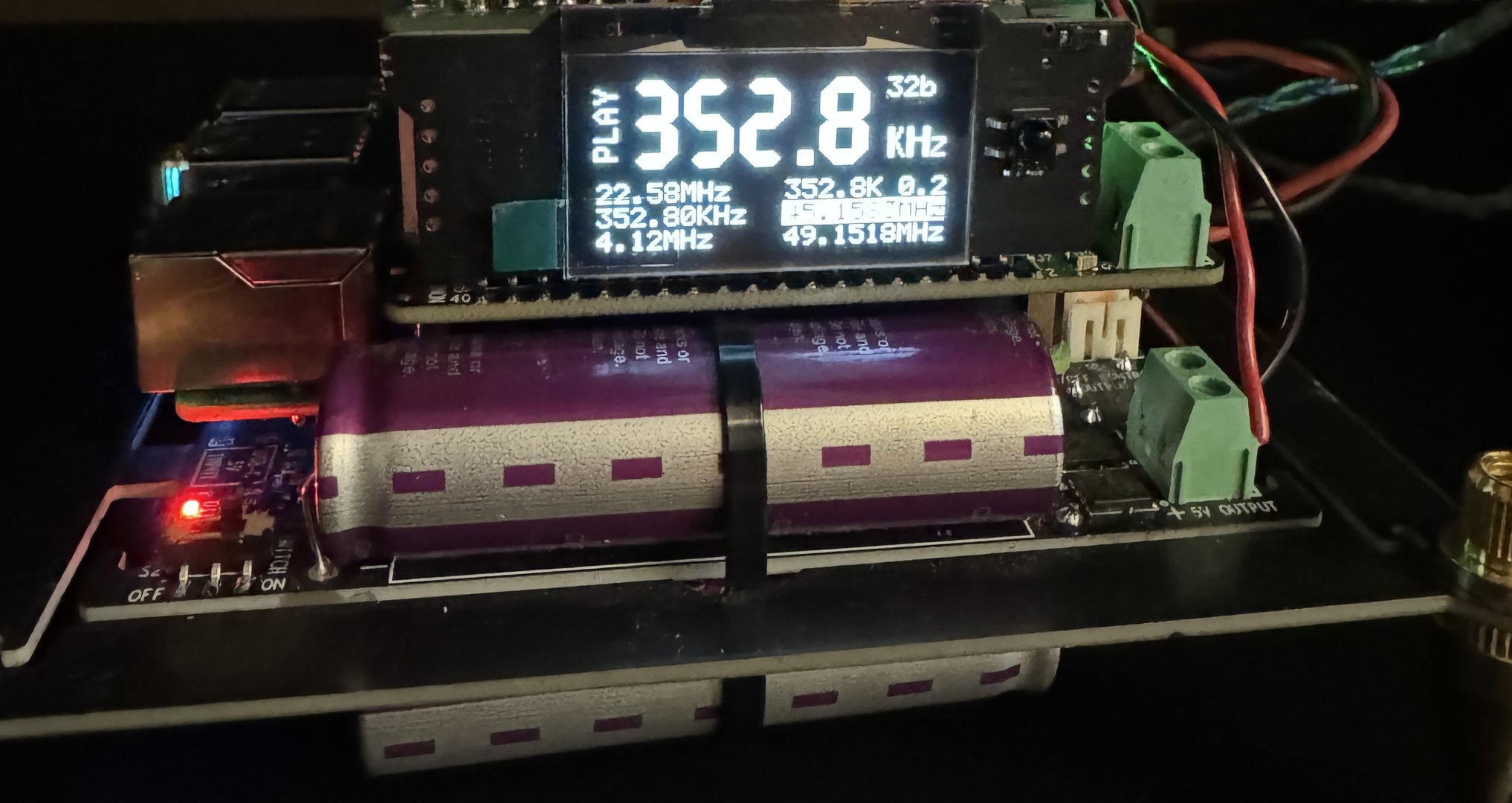

    Vis vedlegget 993276

    Det var gøy :)
    Den driveren anbefales for Q7 ja. Det vises til den i manualen👍 Gøy å se at det stadig blir bedre🎶


    Ludo

    Hi-Fi freak
    Ble medlem
    08.08.2008
    Innlegg
    3.036
    Antall liker
    575
    Sted
    Sandefjord
    Torget vurderinger
    1
    Den driveren anbefales for Q7 ja. Det vises til den i manualen👍 Gøy å se at det stadig blir bedre🎶
    Ja, enig - veldig gøy at den vokser nesten hver uke! Kjører kun med ProtoDAC nå og synes det er kult at noe så enkelt kan låte så bra!


    HAREPUSEN

    Hi-Fi freak
    Ble medlem
    04.11.2009
    Innlegg
    3.245
    Antall liker
    2.775
    Sted
    telemark
    Torget vurderinger
    2
    Dåkker e flinke dåkker . ) ,,, det er vel en for del med data kunnskap .Får holde meg til
    det trygge jeg ,,,analog . )


    Ludo

    Hi-Fi freak
    Ble medlem
    08.08.2008
    Innlegg
    3.036
    Antall liker
    575
    Sted
    Sandefjord
    Torget vurderinger
    1
    Dåkker e flinke dåkker . ) ,,, det er vel en for del med data kunnskap .Får holde meg til
    det trygge jeg ,,,analog . )
    Det var fine ord, men mye av det som spiller inn her skjer med litt kunnskap om analoge signaler og ikke minst elektrobakgrunn.
    Helt sikker på at du har mye å bidra med her! Har du lyst på deler til et kit?


    HAREPUSEN

    Hi-Fi freak
    Ble medlem
    04.11.2009
    Innlegg
    3.245
    Antall liker
    2.775
    Sted
    telemark
    Torget vurderinger
    2
    Det var fine ord, men mye av det som spiller inn her skjer med litt kunnskap om analoge signaler og ikke minst elektrobakgrunn.
    Helt sikker på at du har mye å bidra med her! Har du lyst på deler til et kit?
    Takker for det hyggelige tilbudet ,,, elles sa jeg farvel akkurat til gammal dacen 1704 som har fulgt meg gjennom siste årene og refining i step ,. helt til det ikke er noe mer å gjøre : ),,,til bare for litt siden

    En stor fordel med diy , er at du blir bevisst på hva du liker og får erfaring om hva enkelte ting " gjør eller ikke gjør
    Learning by doing ,,og av og til må man tilegne seg kunnskaper fra andre
    Da blir det ofte enda mer inntresannt og moro

    Verden fosser " videre spesiellt innen digital tech og chip set,,,, signaturen du favoriserte til de grader blir av løst av nyeste teknikk som er så ren som den reneste fjell bekk , som også for meg : )

    Prosjektene står i kø ,,,som at jeg både har bygget linear amplifiers i forsjellige topologier helst DC symetric ,
    og forjellige feed back løsninger . Mitt neste blir power amp trading linarety for speed. : )

    Eller blir jeg glad av å følge med i tråden deres , entusiasmen dere har i prosjektet er smittende : )

    Får litt flash back fra min egen tid way back

  • Laster inn…

Diskusjonstråd Se tråd i gallerivisning

  • Laster inn…
Topp Bunn
