Tube Talk III

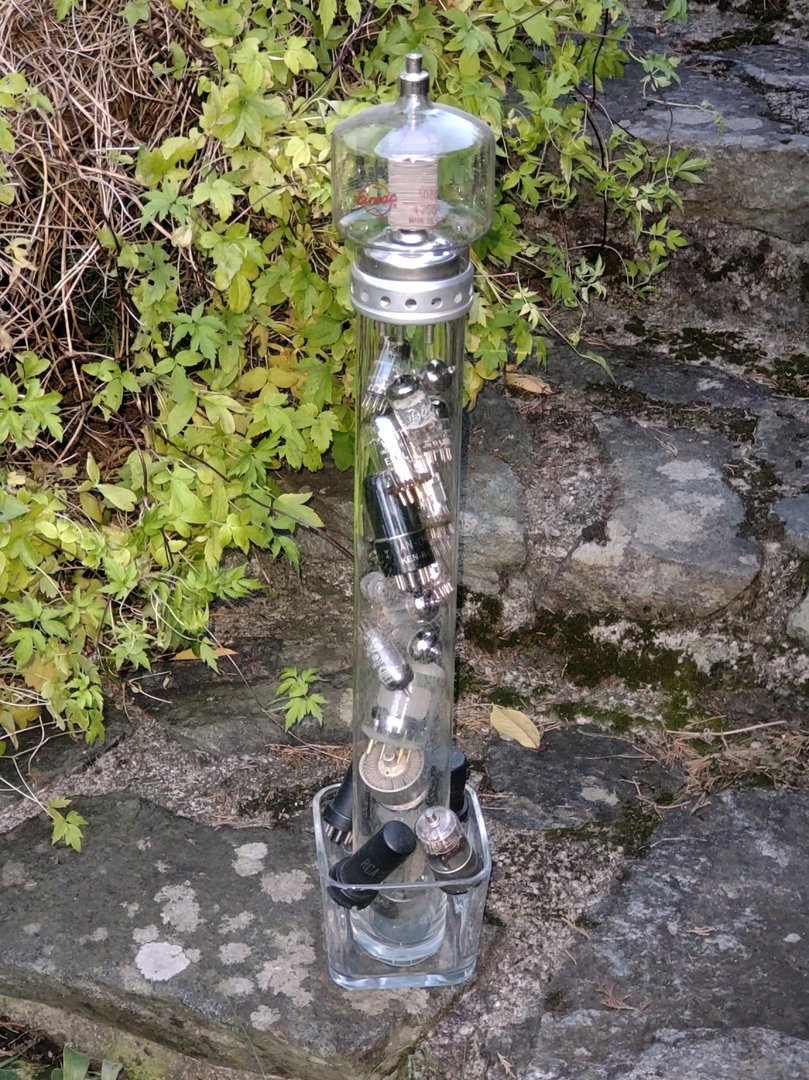

Rør kan også brukes til pynt.
Kanskje?



Når en kommer over rør en ikke kjenner, kan det være lærerikt å sjekke litt.
Her er et sted med veldig mye rør informasjon:
Mange kjenner sikkert både 845 og 805.
Samt "pinglen" 300B.
Alle disse tre er mest brukt i Single Ended forsterkere.
I forhold til hva disse rørene kan yte gir de svært lite i HiFi sammenheng.
300B ca 7 Watt. Plate dissipation max 36 Watt.
845 ca 18 Watt. Plate dissipation max 100 Watt.
805 ca 40 Watt. Plate dissipation max 125 Watt.
Plate dissipation blir på norsk anodetap.
Dette finnes som produkt av anodespenningen (eg. a-k V) og anodestrømmen.
Røret øverst på bildet har oppgitt max anodetap på 250 Watt.
Det nederste i metall hele 400 Watt.
All denne varmen må bort. Større rør krever kjøling. Mye kjøling.
Og kjøling kan ofte bety støy.
Ikke så enkelt i HiFi sammenheng altså. Det meste er imidlertid mulig å få til.
Av nyproduserte rør har jeg ikke sett noe kraftigere enn 805.
NOS rør finnes i alle klasser. Fra de minste miniatyr rør (inkl Nuvistoren) til de enorme i mange kW klassen.
Her finner du det største utvalget av NOS rør. Primært til HiFi.
STØRST OG BEST.




Sist redigert:

Kommentarer

Hønndjevelen

Hi-Fi freak
Ble medlem
12.04.2010
Innlegg
2.212
Antall liker
1.945
Sted
Oslo
Rør kan også brukes til pynt.
Kanskje?

Vis vedlegget 757616

Når en kommer over rør en ikke kjenner, kan det være lærerikt å sjekke litt.
Her er et sted med veldig mye rør informasjon:
Mange kjenner sikkert både 845 og 805.
Samt "pinglen" 300B.
Alle disse tre er mest brukt i Single Ended forsterkere.
I forhold til hva disse rørene kan yte gir de svært lite i HiFi sammenheng.
300B ca 7 Watt. Plate dissipation max 36 Watt.
845 ca 18 Watt. Plate dissipation max 100 Watt.
805 ca 40 Watt. Plate dissipation max 125 Watt.
Plate dissipation blir på norsk anodetap.
Dette finnes som produkt av anodespenningen (eg. a-k V) og anodestrømmen.
Røret øverst på bildet har oppgitt max anodetap på 250 Watt.
Det nederste i metall hele 400 Watt.
All denne varmen må bort. Større rør krever kjøling. Mye kjøling.
Og kjøling kan ofte bety støy.
Ikke så enkelt i HiFi sammenheng altså. Det meste er imidlertid mulig å få til.
Av nyproduserte rør har jeg ikke sett noe kraftigere enn 805.
NOS rør finnes i alle klasser. Fra de minste miniatyr rør (inkl Nuvistoren) til de enorme i mange kW klassen.
Her finner du det største utvalget av NOS rør. Primært til HiFi.
Størst og best.

Vis vedlegget 757632

Bildet ser mest ut som sylinderne man kaster batterier i utafor et supermarked. Yter ikke HiFiens diamanter rettferdighet!


Audiomix

Bransjeaktør
Ble medlem
05.07.2004
Innlegg
12.469
Antall liker
3.520
Sted
Kongsberg
Torget vurderinger
20
Ser om jeg finner et bedre bilde :)
Det grønne i røret døde. For galt å kaste det.
Et par eksempler:
En Nuvistor (triode) med max Pa 1.5 Watt.

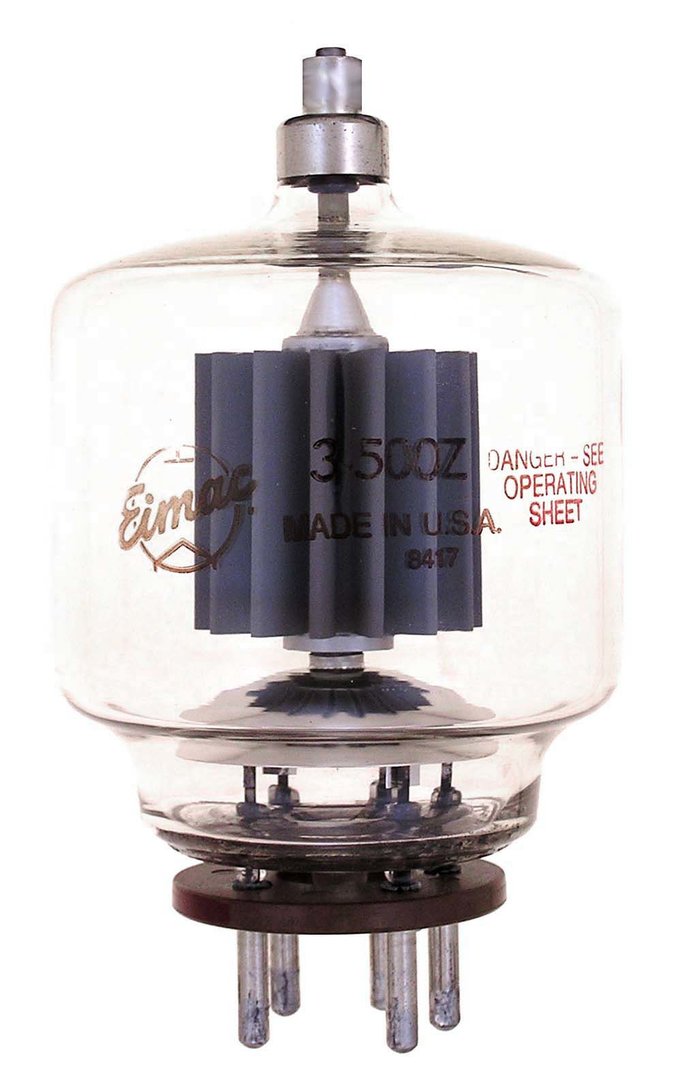

En noe kraftigere triode produsert av Eimac (max Pa 500 Watt).

Sist redigert:

Aurora

Æresmedlem
Ble medlem
04.06.2004
Innlegg
10.401
Antall liker
6.002
Sted
Ytterst i havgapet...
I over 40 år har jeg bestyrt på jobb med flere HF-PAs med 3-500Z, og også 4cx250.... har ofte lurt på om man faktisk kunne bruke de til audio.... noe "upraktiske" anodespenninger, men likevel.. :cool:


Audiomix

Bransjeaktør
Ble medlem
05.07.2004
Innlegg
12.469
Antall liker
3.520
Sted
Kongsberg
Torget vurderinger
20
Høye spenninger er ikke noe "problem".
Som nevnt er utfordringen med høye effekter at varmen må bort.
Det betyr mye luft i bevegelse. Som innebærer støy.
Jeg hadde i mange år en HF forsterker med 2x 3-500Z.
3000V på toppen og 1kW ut. Det brukes 813 i HiFi sammenheng.
Grekeren jeg solgte rør til har dette som favoritt.
Lite trolig at det kommer kommersielle HiFi forsterkere med rør i den øvre klassen. Til DIY er det mulig.


HasseBasse

OVK-Consul-General of Jutland :-)
Ble medlem
29.10.2016
Innlegg
2.262
Antall liker
3.278
Sted
Hjortshøj, Danmark.
Torget vurderinger
2
Du glemmer problemerne med utgangstrafo.

Bare å få isolert viklingene på utg.-trafo til eks. 211 eller 845, hvor ac-spikes kan nå opp over 2000 volt,
er ikke noen lett oppgave. Tør ikke tenke på en anodespenning på 3000 volt 😁 .
Efter som isolationen skal være så mye kraftigere, bli´r også overførsel tilsvarende
dårligere, så cost/benefit med 3-500Z bli´r vel ikke akkurat noen fordel??


Audiomix

Bransjeaktør
Ble medlem
05.07.2004
Innlegg
12.469
Antall liker
3.520
Sted
Kongsberg
Torget vurderinger
20
Du har et poeng eller to.
Mulig er det.
Til hus bruk trenger en ikke effekten.


VegardW

Hi-Fi freak
Ble medlem
08.02.2007
Innlegg
3.776
Antall liker
2.050
Sted
Kolsås
Torget vurderinger
4
Du glemmer problemerne med utgangstrafo.

Bare å få isolert viklingene på utg.-trafo til eks. 211 eller 845, hvor ac-spikes kan nå opp over 2000 volt,
er ikke noen lett oppgave. Tør ikke tenke på en anodespenning på 3000 volt 😁 .
Efter som isolationen skal være så mye kraftigere, bli´r også overførsel tilsvarende
dårligere, så cost/benefit med 3-500Z bli´r vel ikke akkurat noen fordel??

Trafo som er laget for høy spenning og effekt finnes feks her



Hønndjevelen

Hi-Fi freak
Ble medlem
12.04.2010
Innlegg
2.212
Antall liker
1.945
Sted
Oslo
Så lenge folk bruker strøm til oppvarming, så ere vel uinteressant om varmen kommer fra en panelovn eller rørforsterker.
Så folkens, dere uten vedomn, fyr opp det som finnes av rørforsterkere


Hønndjevelen

Hi-Fi freak
Ble medlem
12.04.2010
Innlegg
2.212
Antall liker
1.945
Sted
Oslo
Så lenge folk bruker strøm til oppvarming, så ere vel uinteressant om varmen kommer fra en panelovn eller rørforsterker.
Så folkens, dere uten vedomn, fyr opp det som finnes av rørforsterkere
Og for noen av oss er rørgløden mere romantisk enn flammene fra en av ovnene til Jonas gamle familie
