JBL 4355-prosjektet mitt har tatt litt lengre tid enn jeg ønsker, men bortsett fra Edley's foilcals som aldri kommer, så er det meste nå unnagjort. For en stund siden bygde jeg stativer til mine JBL Cabaret. Disse stativene ble bygget i 19mm finert MDF. Jeg laget dem slik at krysset mellom klossene på stativet var avtagbare. Slik at jeg kan bruke de på flere høyttalere, bare med å bytte kryss. Til Cabaretene ble det brukt furu i krysset. Til 4355 tenkte jeg først bare å bruke noen stenderester av gran. Det ble ikke riktig. Grana er for løs i endeveden til å holde på iskruingsmuttere.
Så da ble nye planer lagt. Jeg hadde fremdeles en større rest av et tidligere stereo-reol prosjekt. Også dette 19mm valnøttfinert MDF. Hva om jeg lagde et kryss av dette? Det var ikke nok MDF, men det løste seg ved å ha undersidene i krysset åpne, delvis montert med vanlig MDF. Og hvorfor gjøre det enkelt og dårlig, når man kan bygge det komplisert og med masse utfordringer? Så her er bildene etter flere kvelder og sikkert i allefall en søndag:
Her er resten jeg hadde liggende. Hadde egentlig tenkt å bygge et par småkasser av dette, men det ble aldri noe av det. Så nå kom plata til nytte:

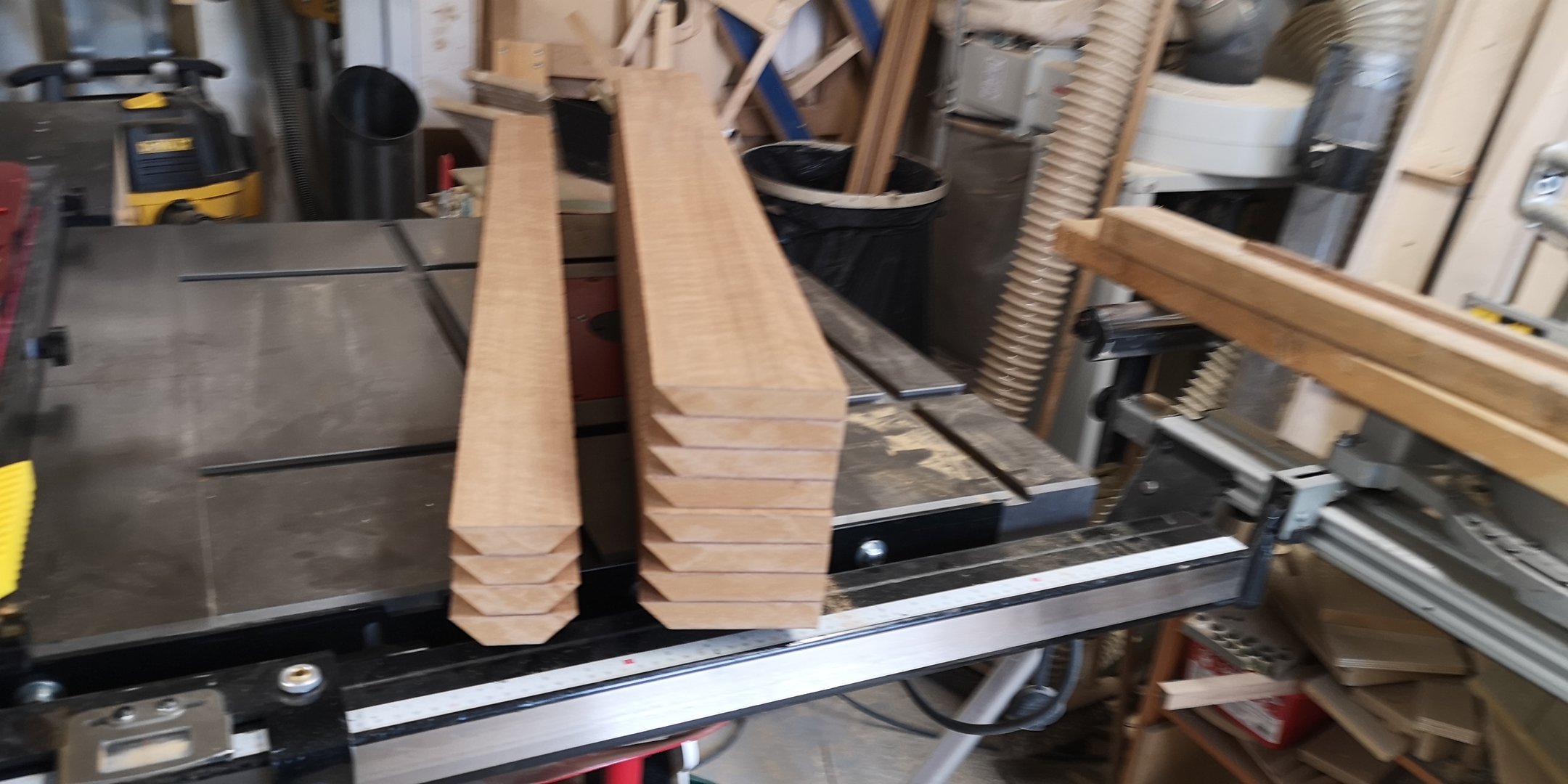

Etter å ha målt opp maks størrelse på det det var plass til på plata, ble sider og topp saget ut:
Sidestykkene fikk frest inn et spor mot bunnen. Der skal tre små platedeler limes inn:
Og her monteres de tre små 19mm MDF-platene:
Her er alle fire rammedelene til to kryss limt sammen:
Jeg monterte opp de fire klossene på ei sponplate slik at jeg kunne finne ut vinkler på kryssene:
Og da ble det slik, her sett fra undersiden:
Og oversiden, med rett høyde der de skal skrus fast:
Siden benkesaga mi ikke har stort nok blad fikk jeg ikke saget gjennom da jeg skulle sage til de vinklede endene. Ikke ofte jeg bruker japansag, men her var den veldig nyttig:
Krysset ble nesten perfekt, og helt innfor med mine snekkerferdigheter. Det skal sies at dette ikke var enkelt å få til uten å skade finer, og uten å bomme på bredde eller vinkel...
Endevinkler stemmer greit, og krysset ble med vilje saget noen mm for stort slik at jeg hadde litt å gå på for finsagingen. Kryss med klosser skal nå være nøyaktig like stort som bunnplata til 4355, dvs 122 x45cm.

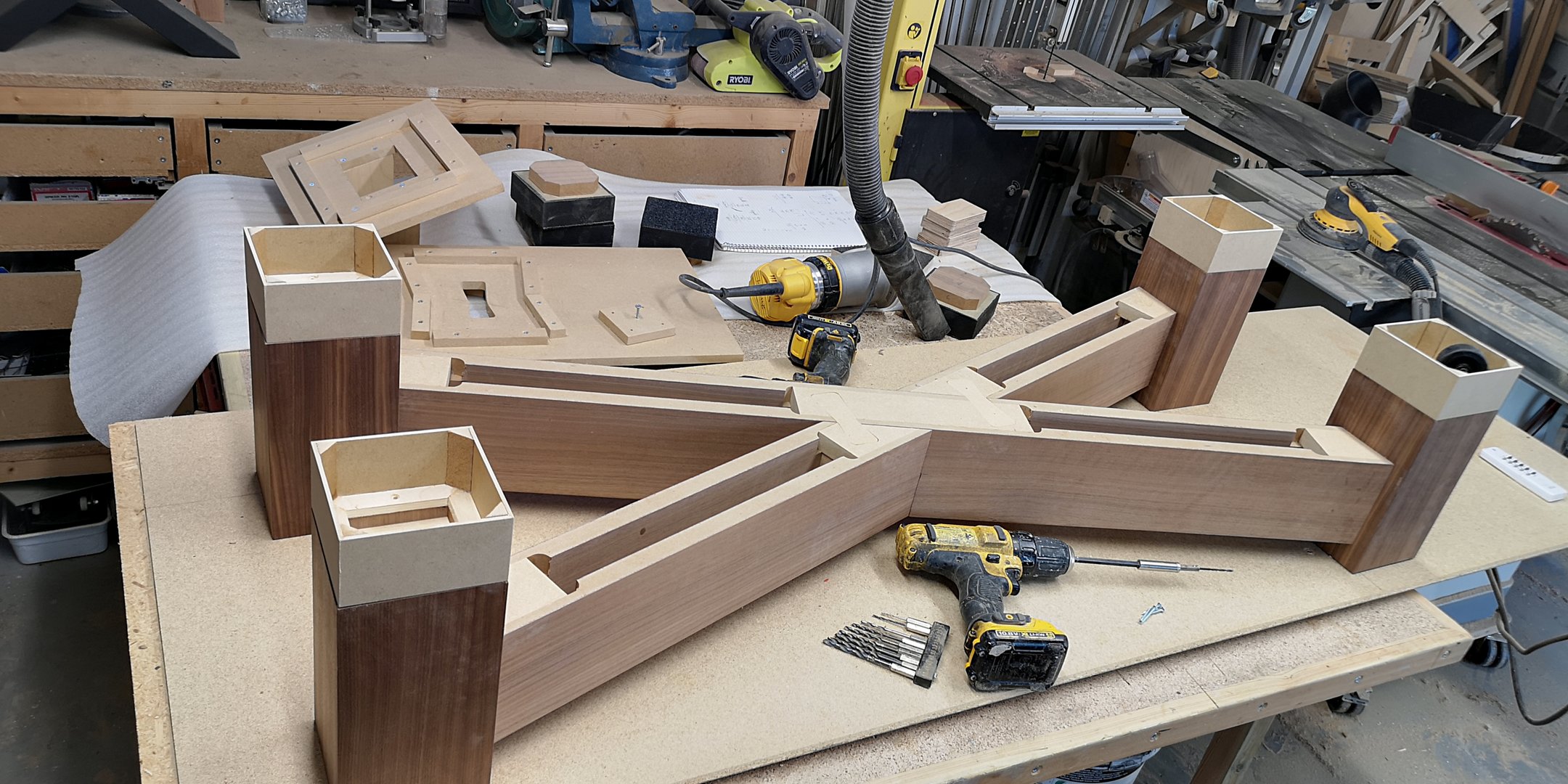

Her fra testingen av vinkel og lengde:
Endene i krysset skal skrus fast med to stk 6mm bolter til klossene. Derfor må det inn en plate som skal holde islagsmutter eller iskruingsmutter, har ikke bestemt meg ennå. Og for å få godt feste må det freses inn en fals der denne plata skal sitte. For å få dette til måtte jeg lage en jigg:
Den opptegna firkanten på enden av kryssrammen skal freses ned for å feste en liten 18mm kryssfinerplate:
Og her er det frest ned spor til å feste kryssfinerplata:
Her vil det bli godt feste:
Testing av plata som skal holde islagsmutterne:
Jeg setter inn en skråsaget kloss bak kryssfinerplata for ytterligere styrke:
Videre jobb blir å gjøre klosser ferdige å få satt dem på plass. Det kommer avslutning i neste bildeinnlegg!
Så da ble nye planer lagt. Jeg hadde fremdeles en større rest av et tidligere stereo-reol prosjekt. Også dette 19mm valnøttfinert MDF. Hva om jeg lagde et kryss av dette? Det var ikke nok MDF, men det løste seg ved å ha undersidene i krysset åpne, delvis montert med vanlig MDF. Og hvorfor gjøre det enkelt og dårlig, når man kan bygge det komplisert og med masse utfordringer? Så her er bildene etter flere kvelder og sikkert i allefall en søndag:
Her er resten jeg hadde liggende. Hadde egentlig tenkt å bygge et par småkasser av dette, men det ble aldri noe av det. Så nå kom plata til nytte:
Etter å ha målt opp maks størrelse på det det var plass til på plata, ble sider og topp saget ut:
Sidestykkene fikk frest inn et spor mot bunnen. Der skal tre små platedeler limes inn:
Og her monteres de tre små 19mm MDF-platene:
Her er alle fire rammedelene til to kryss limt sammen:
Jeg monterte opp de fire klossene på ei sponplate slik at jeg kunne finne ut vinkler på kryssene:
Og da ble det slik, her sett fra undersiden:
Og oversiden, med rett høyde der de skal skrus fast:
Siden benkesaga mi ikke har stort nok blad fikk jeg ikke saget gjennom da jeg skulle sage til de vinklede endene. Ikke ofte jeg bruker japansag, men her var den veldig nyttig:
Krysset ble nesten perfekt, og helt innfor med mine snekkerferdigheter. Det skal sies at dette ikke var enkelt å få til uten å skade finer, og uten å bomme på bredde eller vinkel...
Endevinkler stemmer greit, og krysset ble med vilje saget noen mm for stort slik at jeg hadde litt å gå på for finsagingen. Kryss med klosser skal nå være nøyaktig like stort som bunnplata til 4355, dvs 122 x45cm.
Her fra testingen av vinkel og lengde:
Endene i krysset skal skrus fast med to stk 6mm bolter til klossene. Derfor må det inn en plate som skal holde islagsmutter eller iskruingsmutter, har ikke bestemt meg ennå. Og for å få godt feste må det freses inn en fals der denne plata skal sitte. For å få dette til måtte jeg lage en jigg:
Den opptegna firkanten på enden av kryssrammen skal freses ned for å feste en liten 18mm kryssfinerplate:
Og her er det frest ned spor til å feste kryssfinerplata:
Her vil det bli godt feste:
Testing av plata som skal holde islagsmutterne:
Jeg setter inn en skråsaget kloss bak kryssfinerplata for ytterligere styrke:
Videre jobb blir å gjøre klosser ferdige å få satt dem på plass. Det kommer avslutning i neste bildeinnlegg!
