Refurbishment of 100HZ - Midbass conical to exponential.
- Trådstarter Kevlar
- Startdato
Diskusjonstråd Se tråd i gallerivisning
-

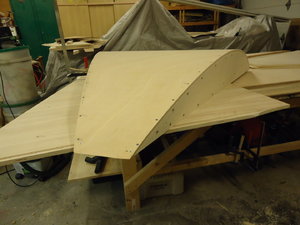

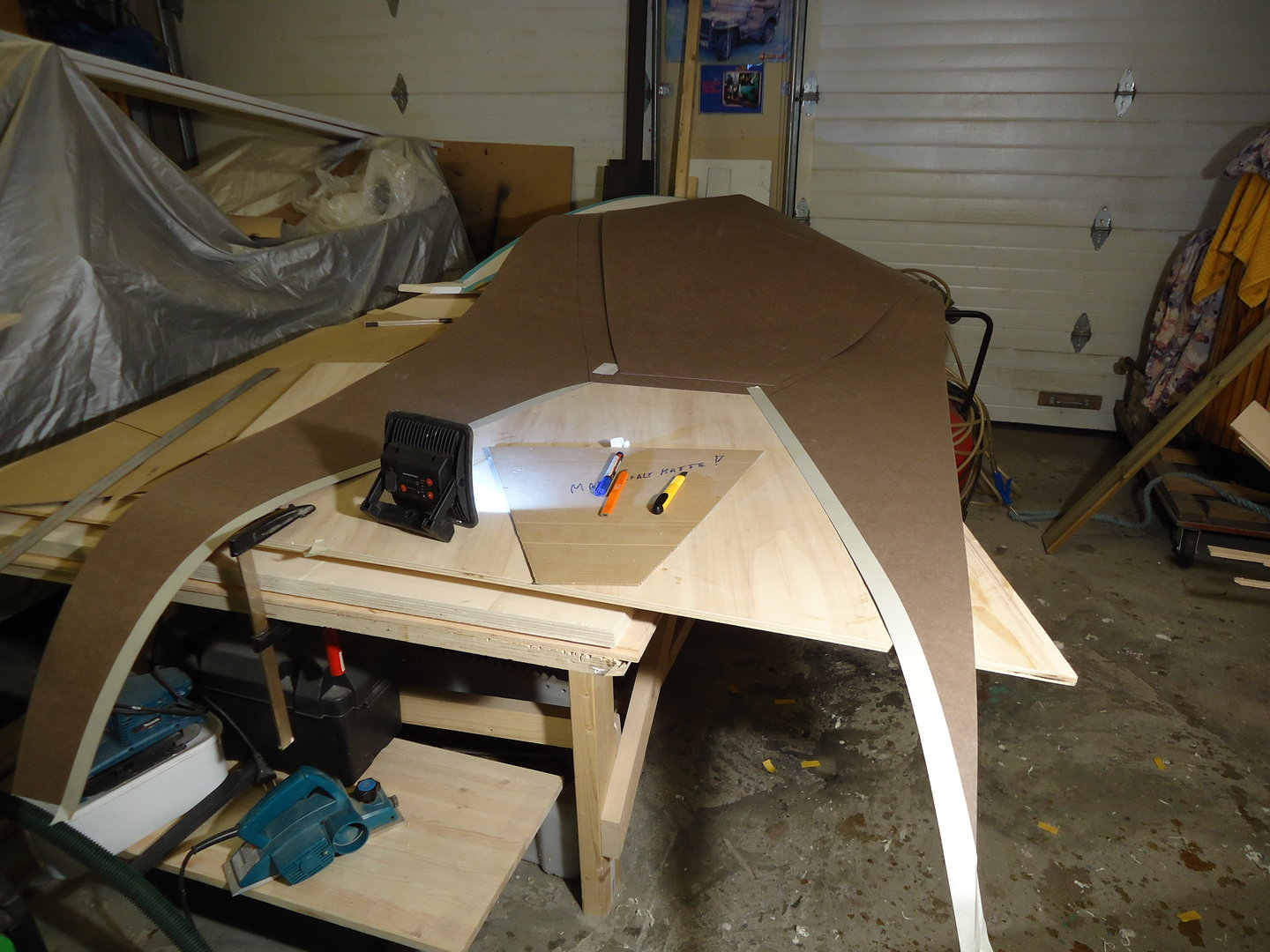

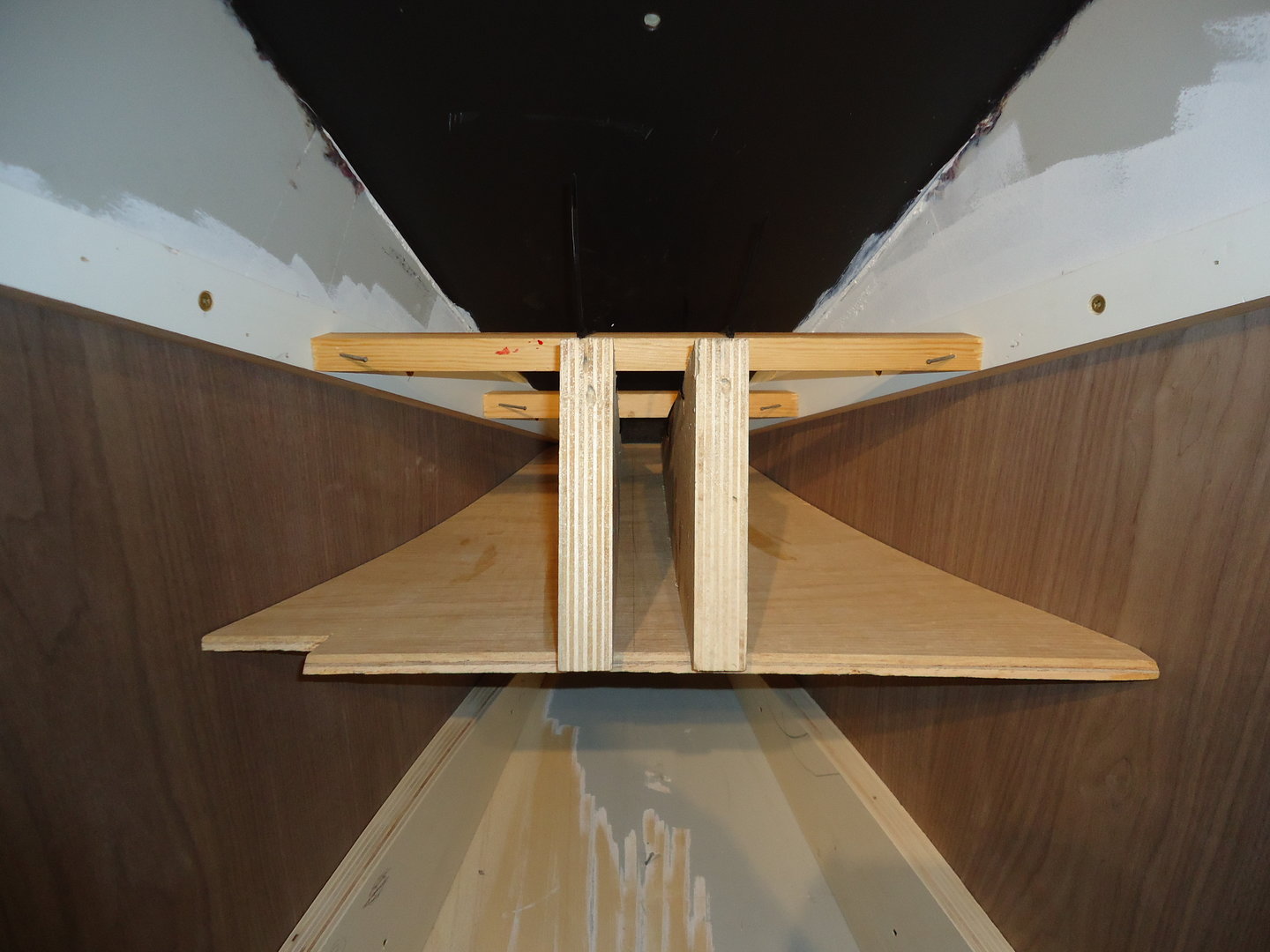

Target er < en 0,5 mm avvik i kalkulert kurvet del, forkortet mal ble laget for å sjekke i praksis med mål for å treffe horn hals i en knivskarp avslutting. Decoflex bygger 0,9mm + et tynt lag med M3 spray kontaktlim = 1,0 mm må trekkes av fra kurvede profiler.
Vedlegg

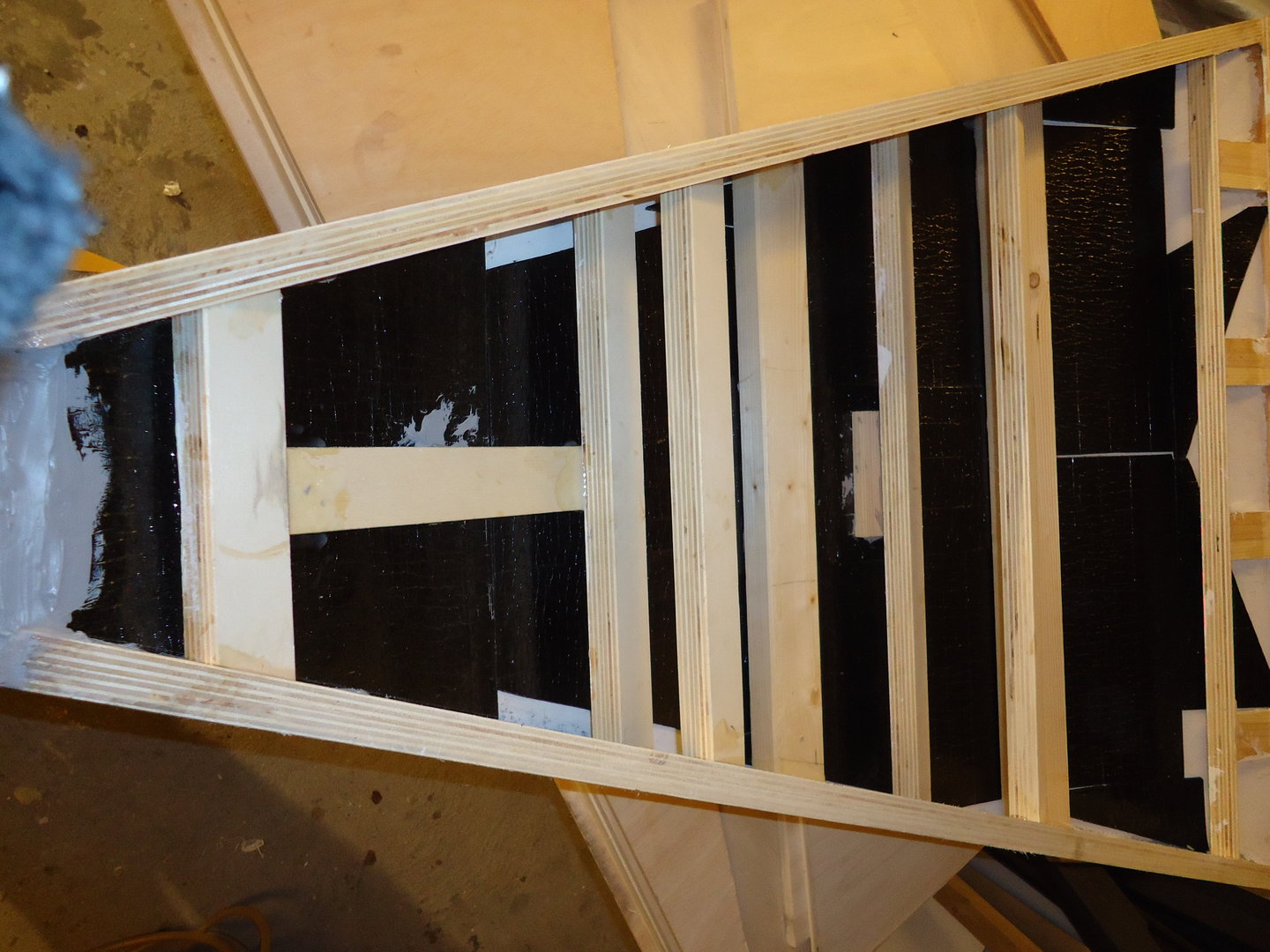

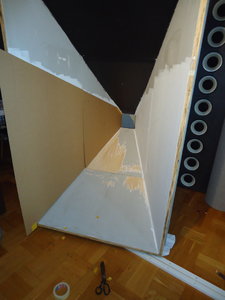

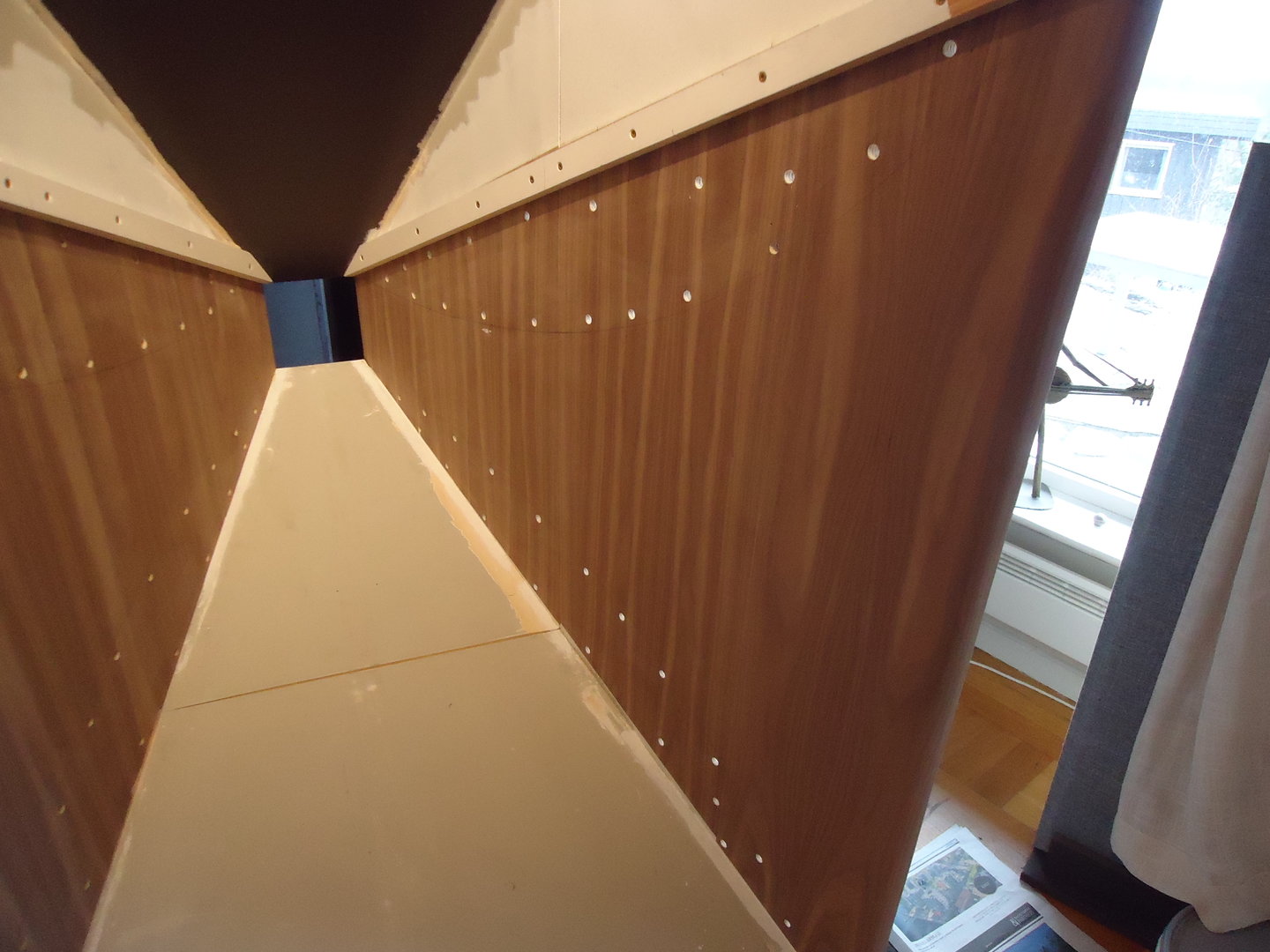

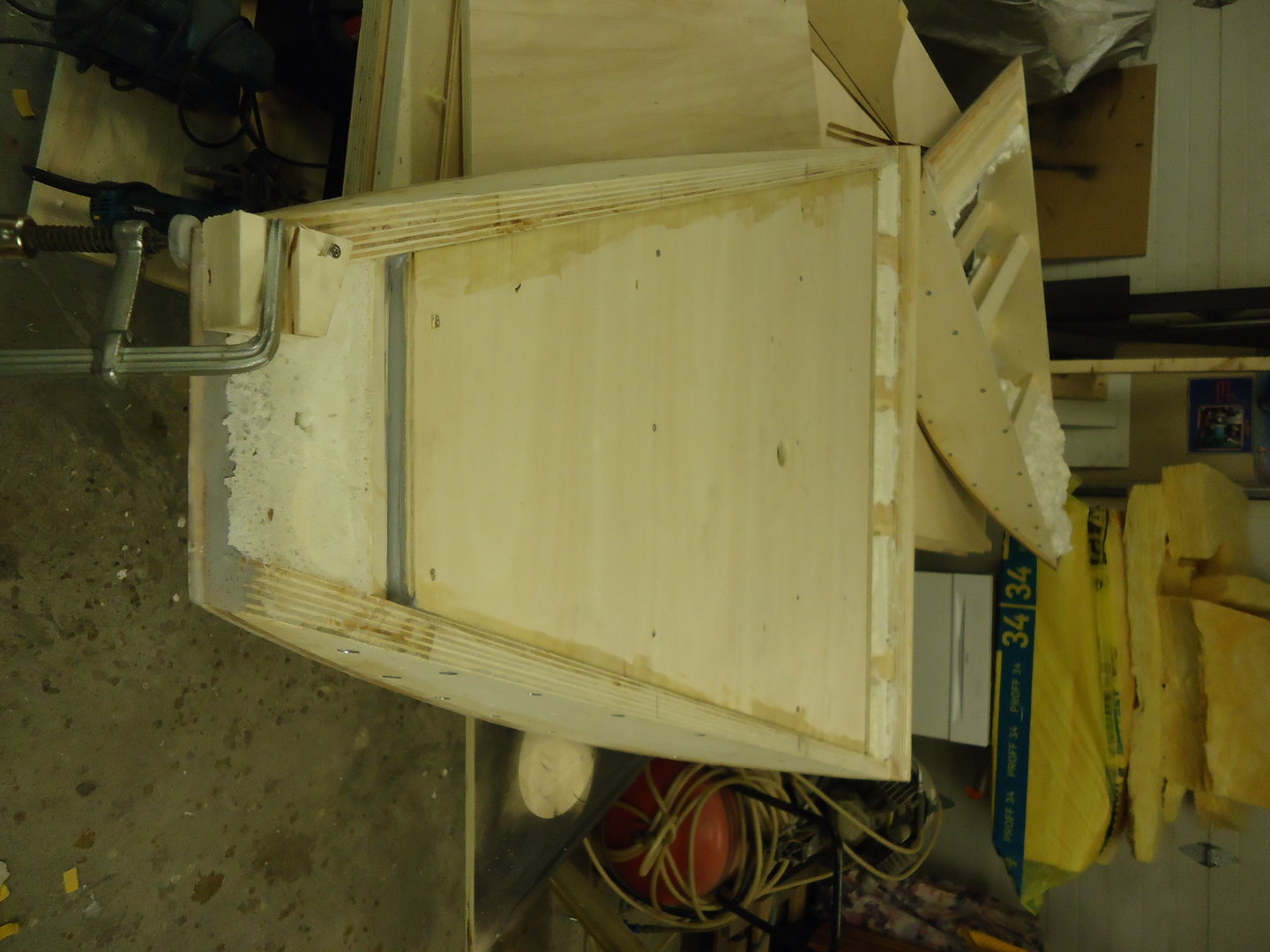

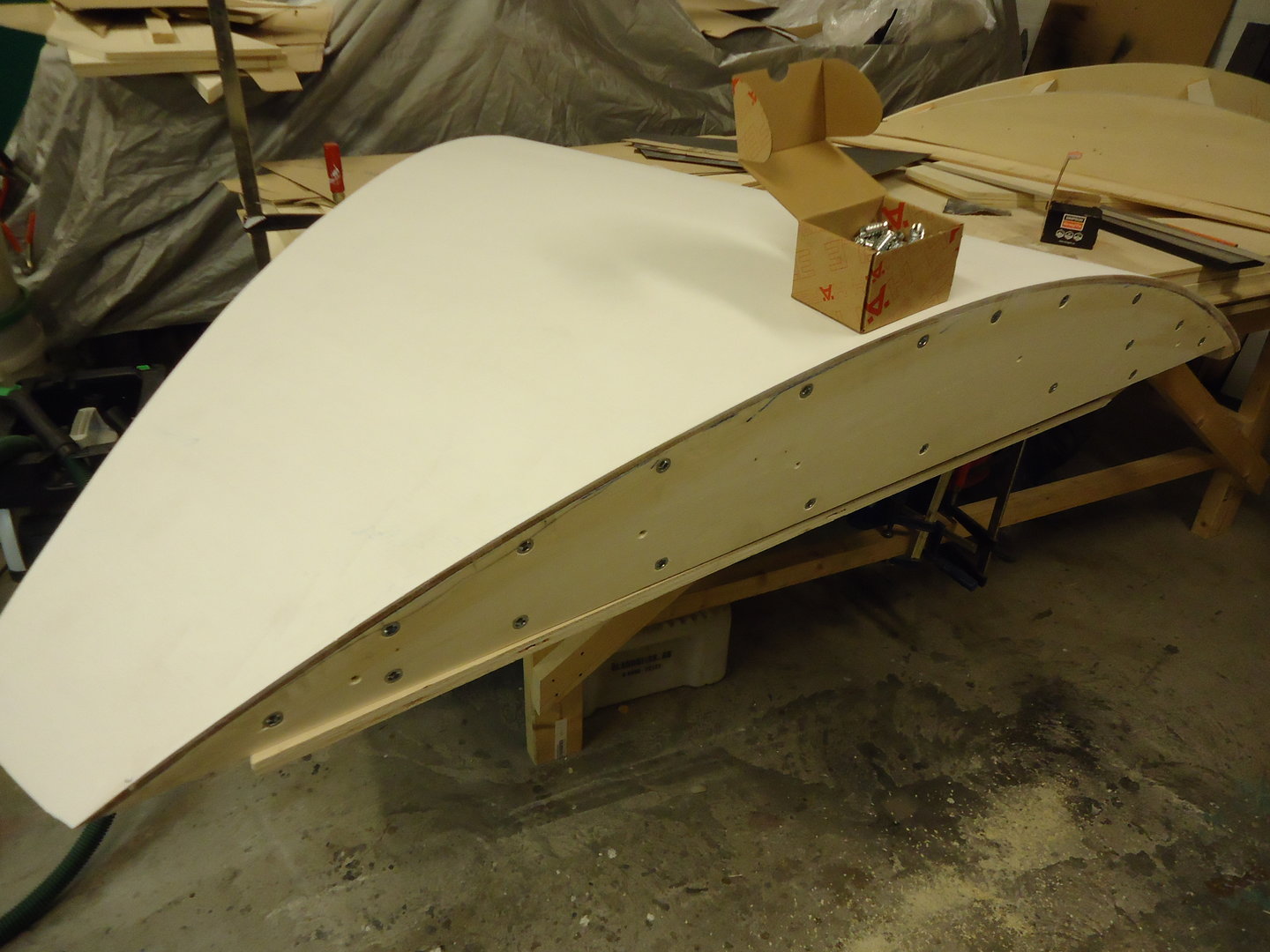

Hver profil infestes med cut-senk M8 hvor hornprofilene senere festes i horn sidevegg med 20x 8M stainless per side. Mætt av støtte profiler limes inn med Westsystem 2 kompoenent epoxy innblandet fiber masse, hver profil kles innvendig med asfalt plater som pøføres med varme pistol. Til slutt fylles hver profil med 3M byggskum som får lov å ekspandere uten mottrrykk, for å unngå derformasjon/vridning.Vedlegg
Ja

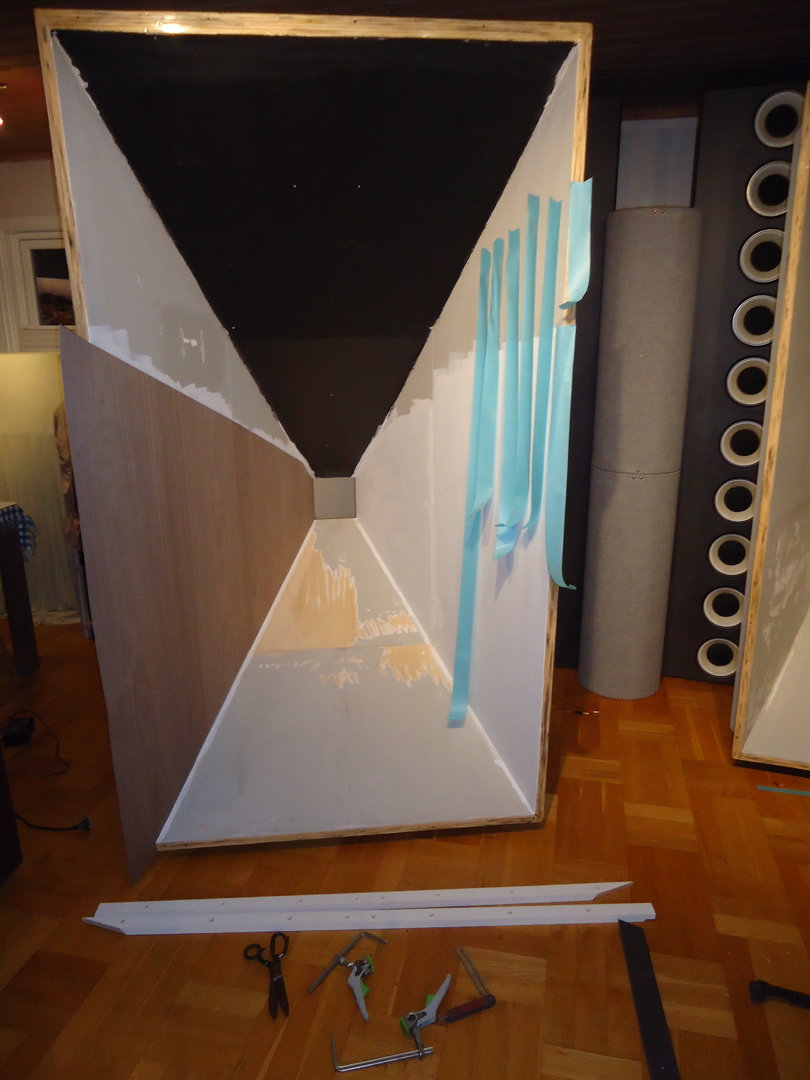

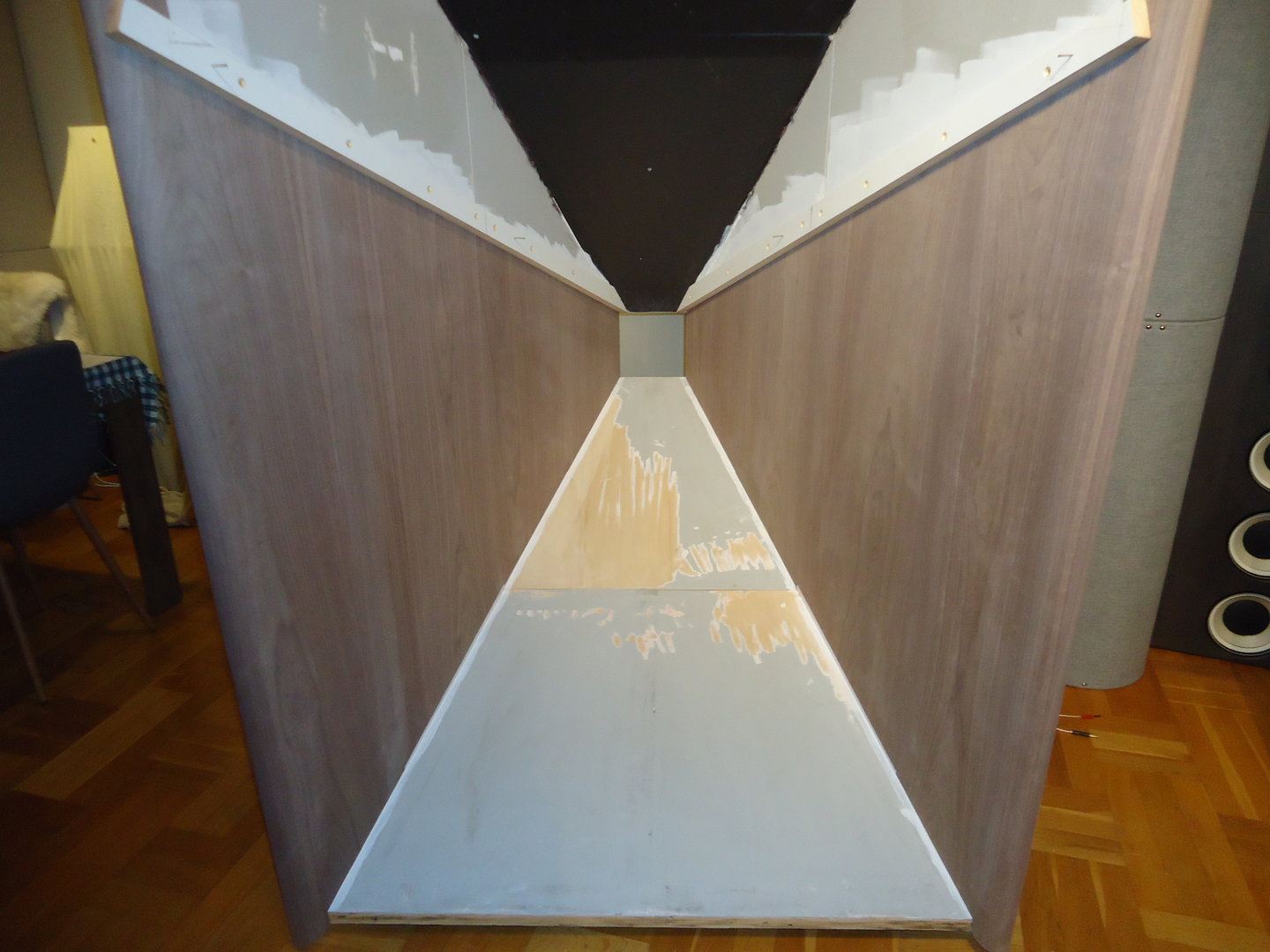

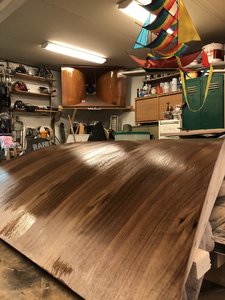

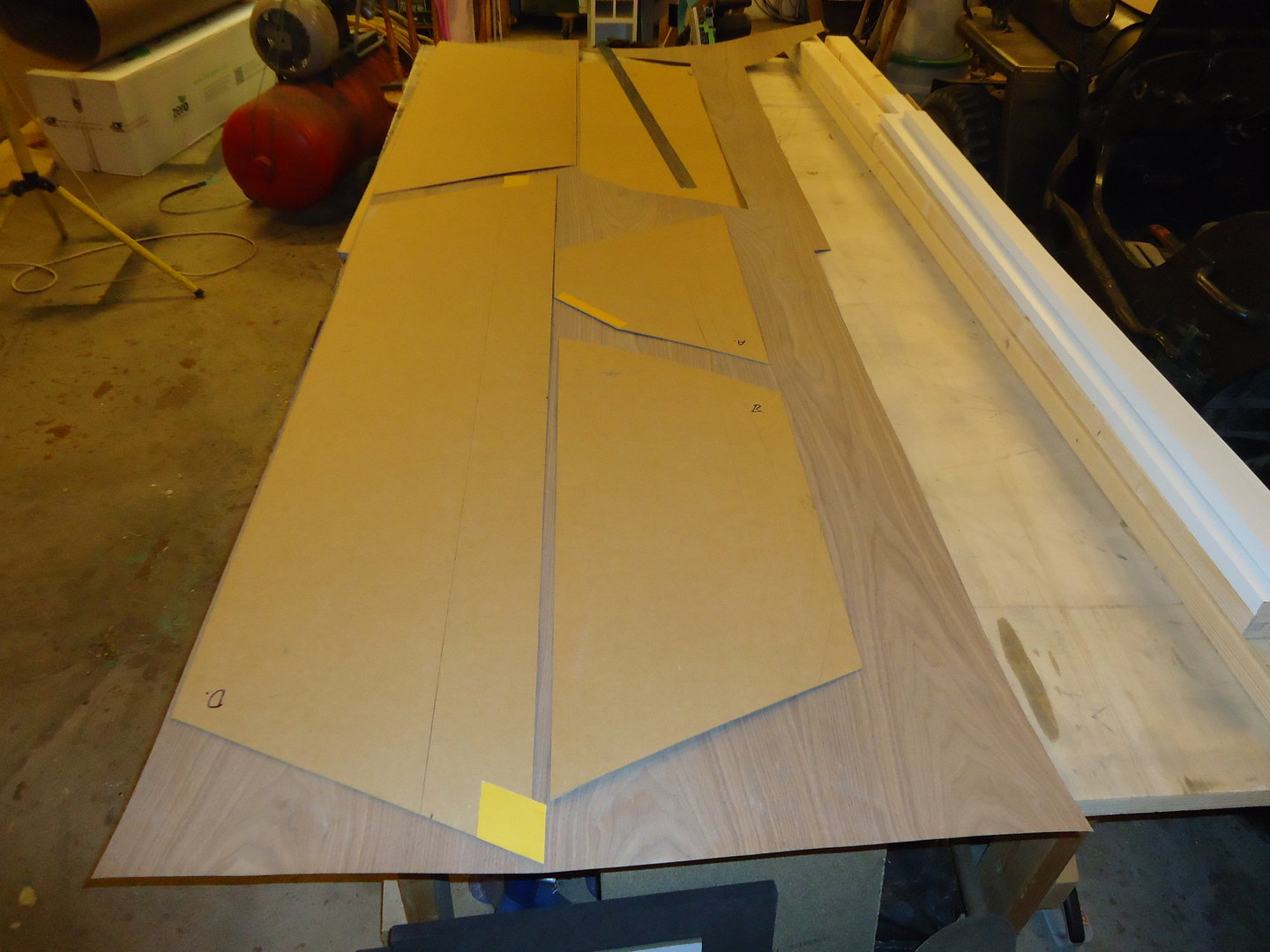

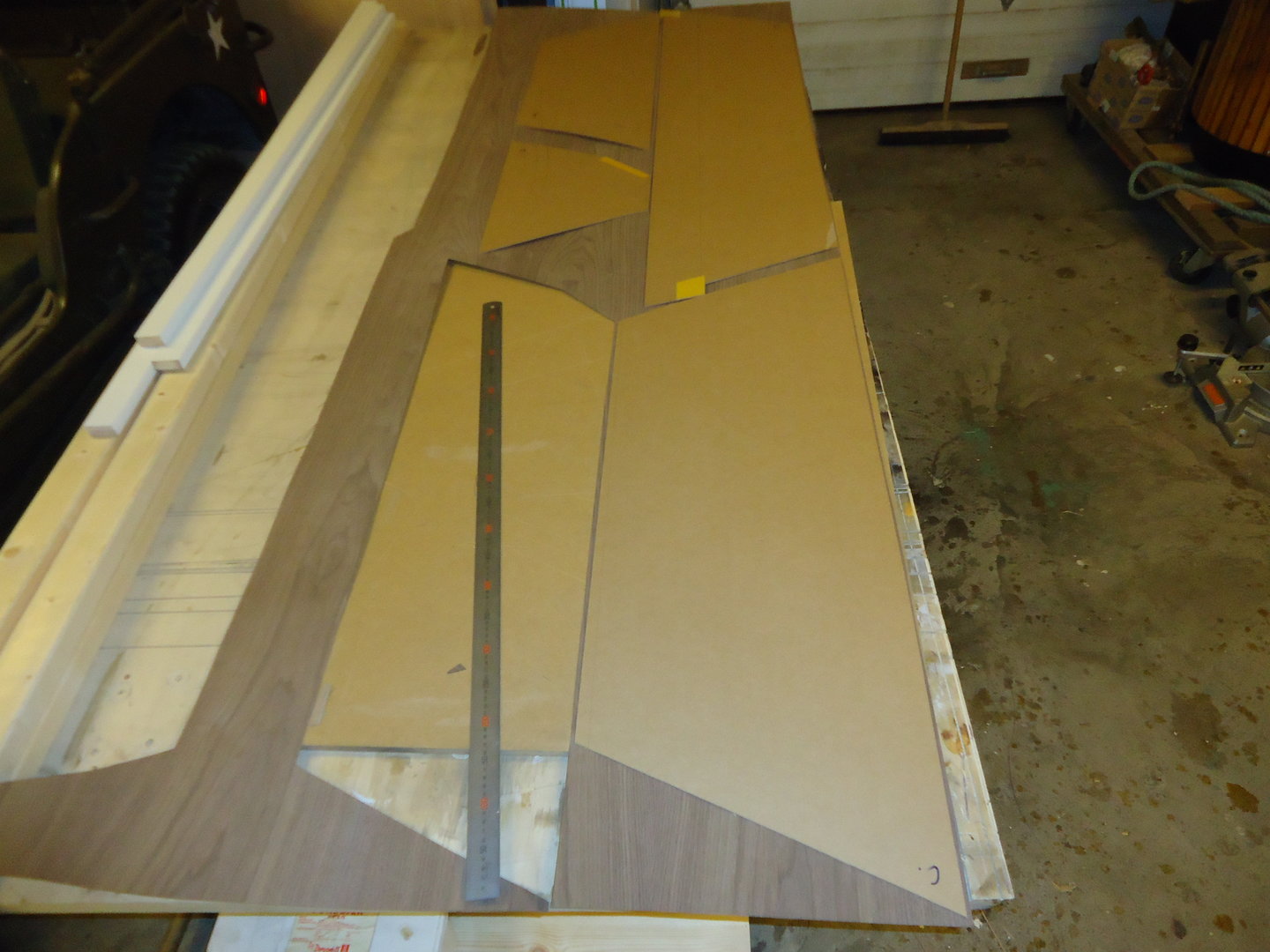

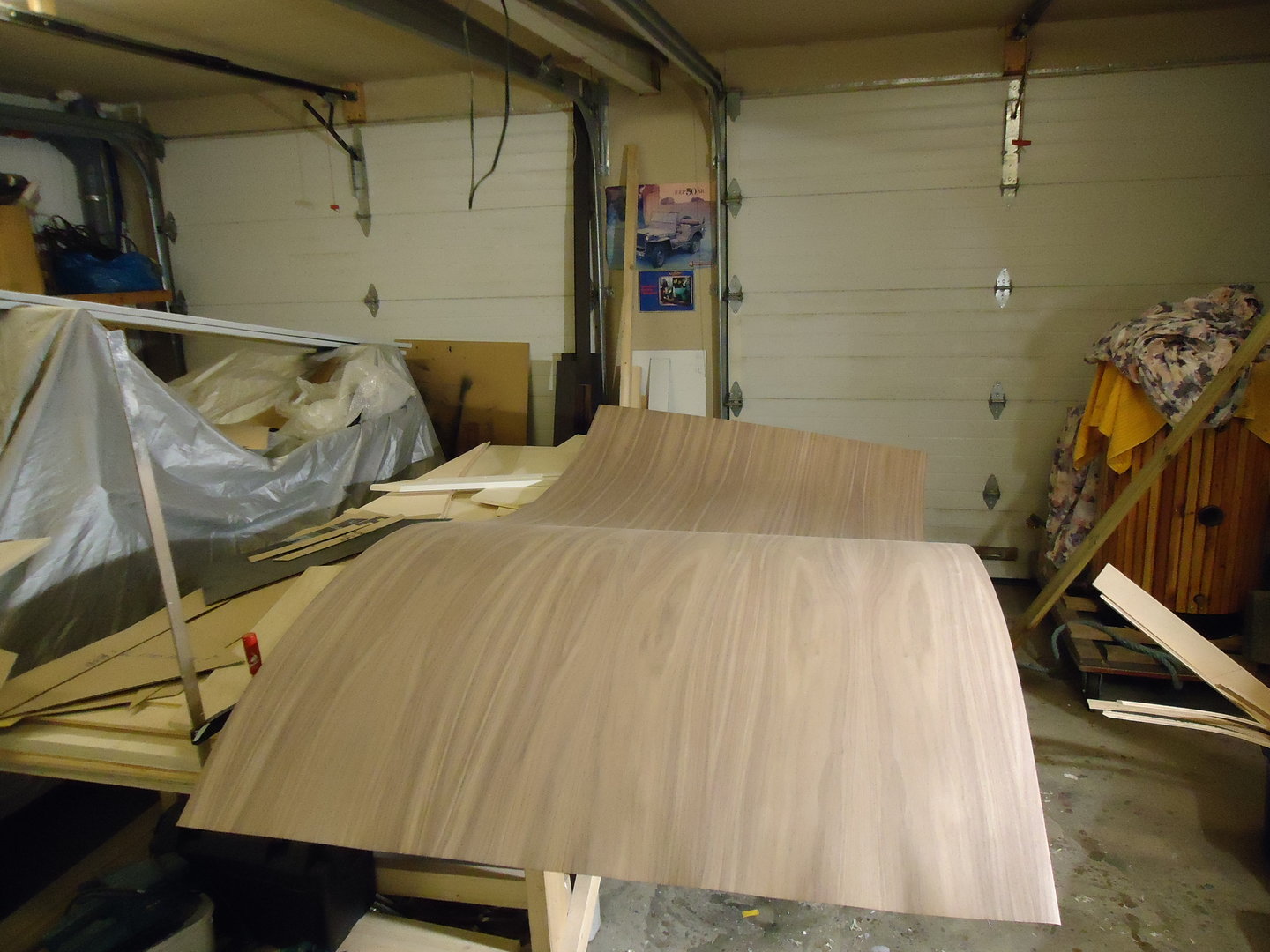

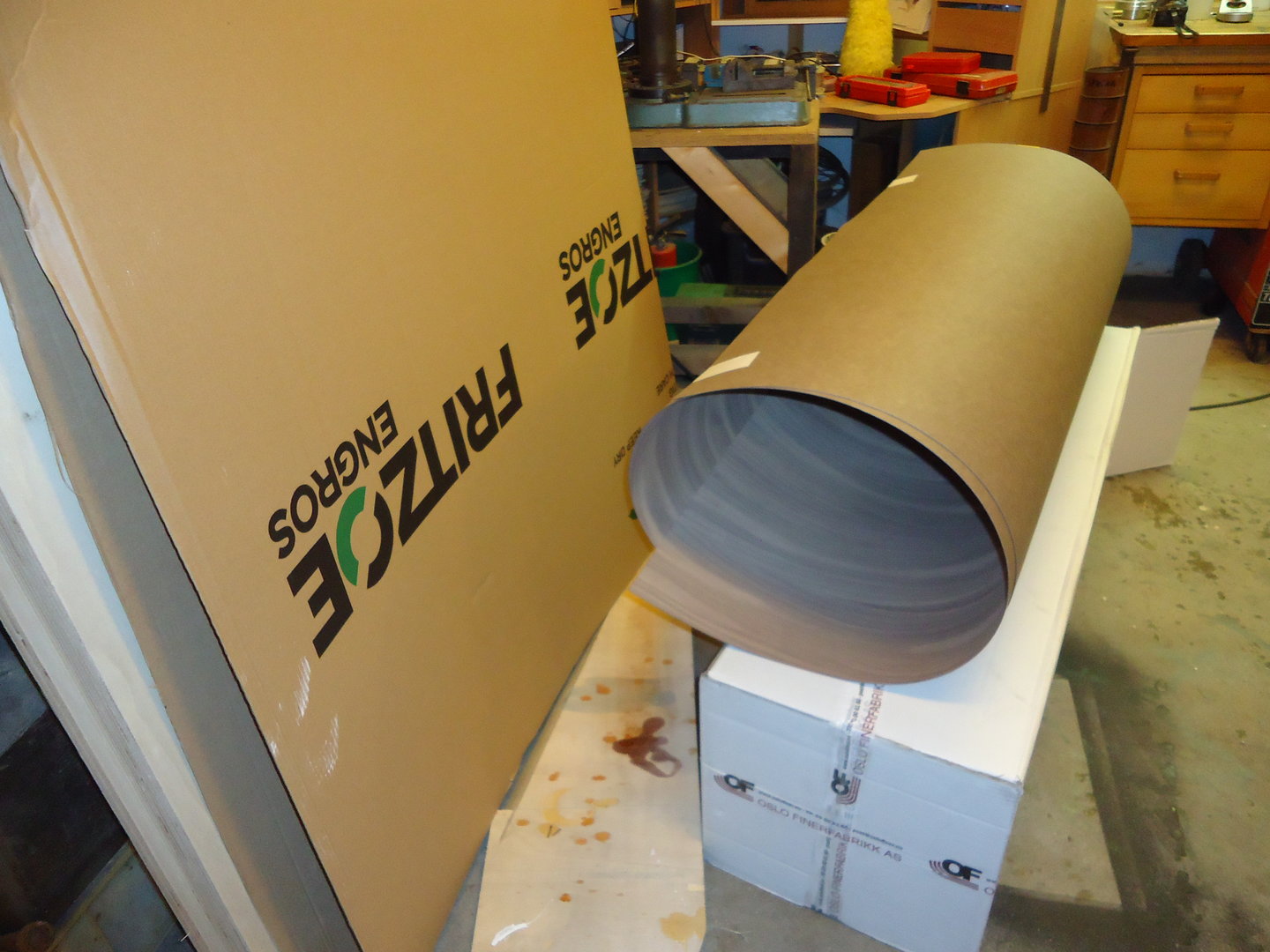

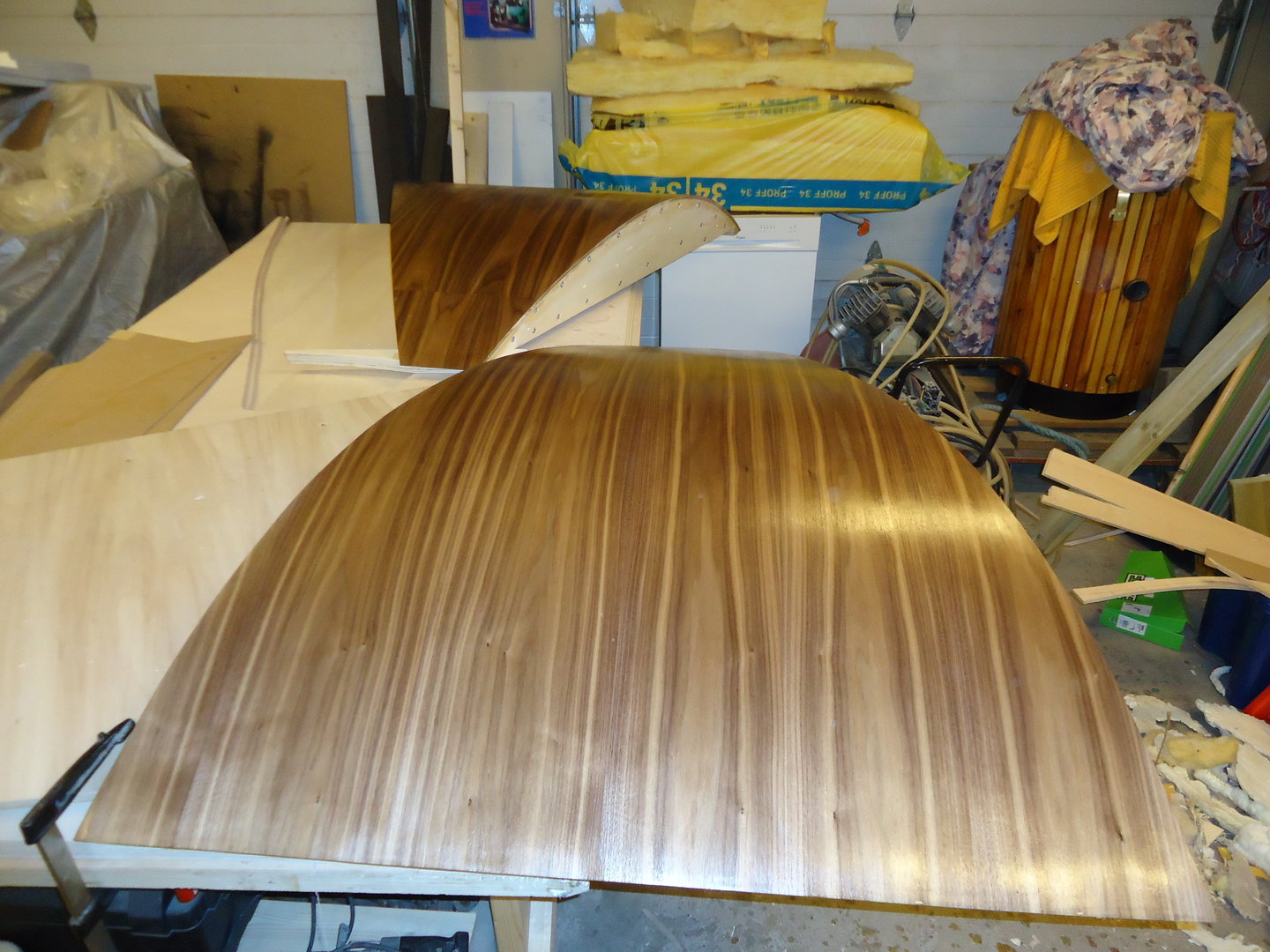

Spennende og tidkrevende, mye tenking underveis, hvordan jeg må utføre i praksis, beste løsning, rekkefølge på gjennomføriing, valg av matrialer, osv. - noe frustrasjon, og utprøving av tolmodighet blir det ... !Beregnet forbruk a 5 flak Decoflex valnøtt ca. 3500 per flak, det er dyrt men når en legger såpass arbeid i et midbass horn synes jeg det totalt sett er verdt det ! Deco flak til de krummede delene beskjæres med litt overmål med hjelp av sjablonger, hvor overskytende kappes pinlig nøyaktig langs kanten etter at det er limt, kant pusses forsiktig med kloss for å gi plane flater mot horn side vegger.
Overflate støv renses med rødsprit og lakkes 3 strøk silkematt slitesterk gulvlakk.Vedlegg

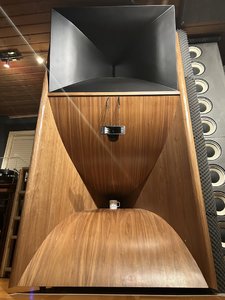

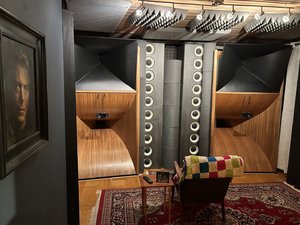

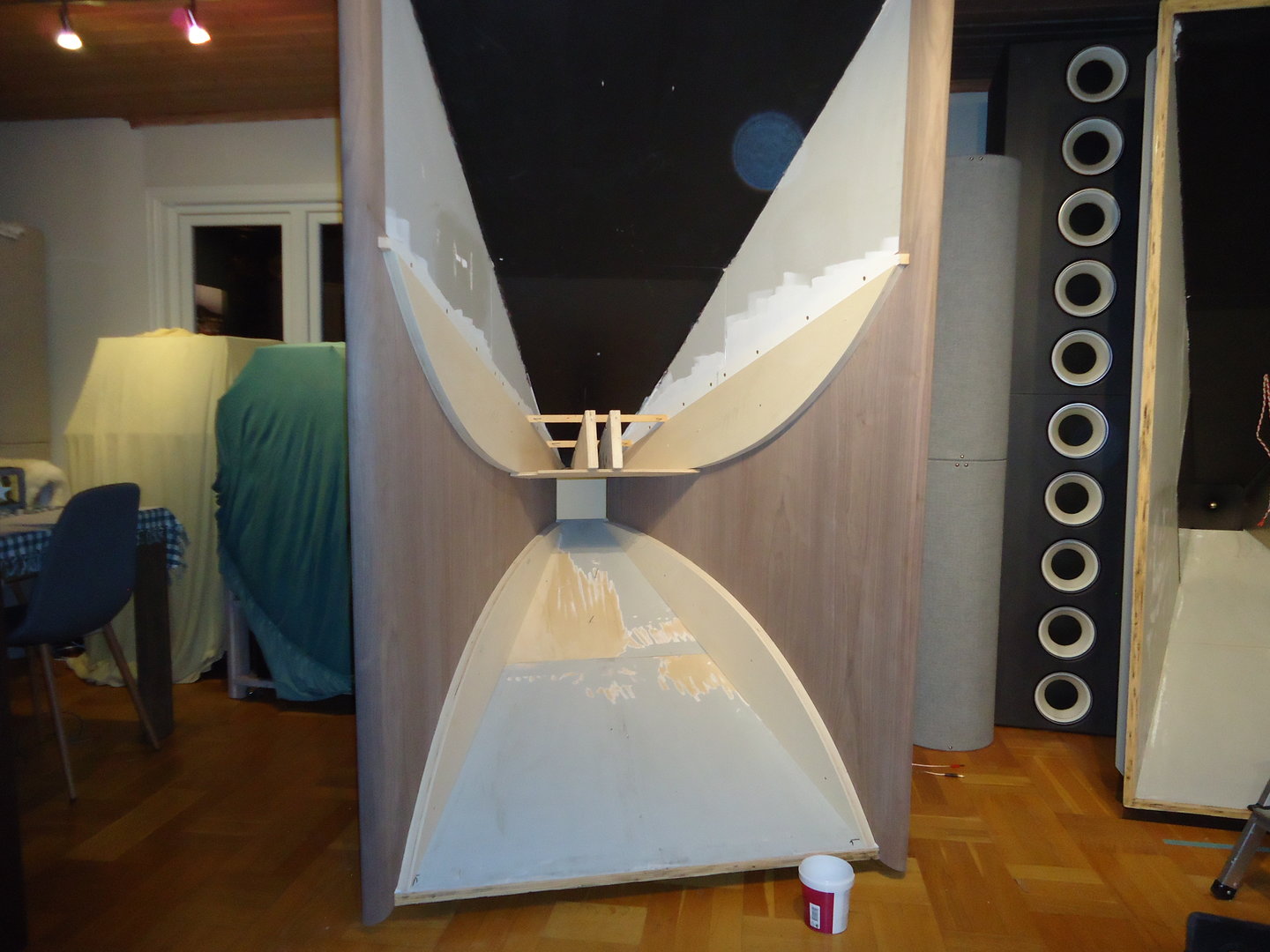

Det blir Jadis takter på dette SLUKET, bare i en litt større skala ganske enkelt. Tror at med med god ratting, og litt romdemping kommer det til å bli bra, ambvivalent som jeg er tok det lang tid å komme til målet men jeg tror jeg nærmer megVedlegg

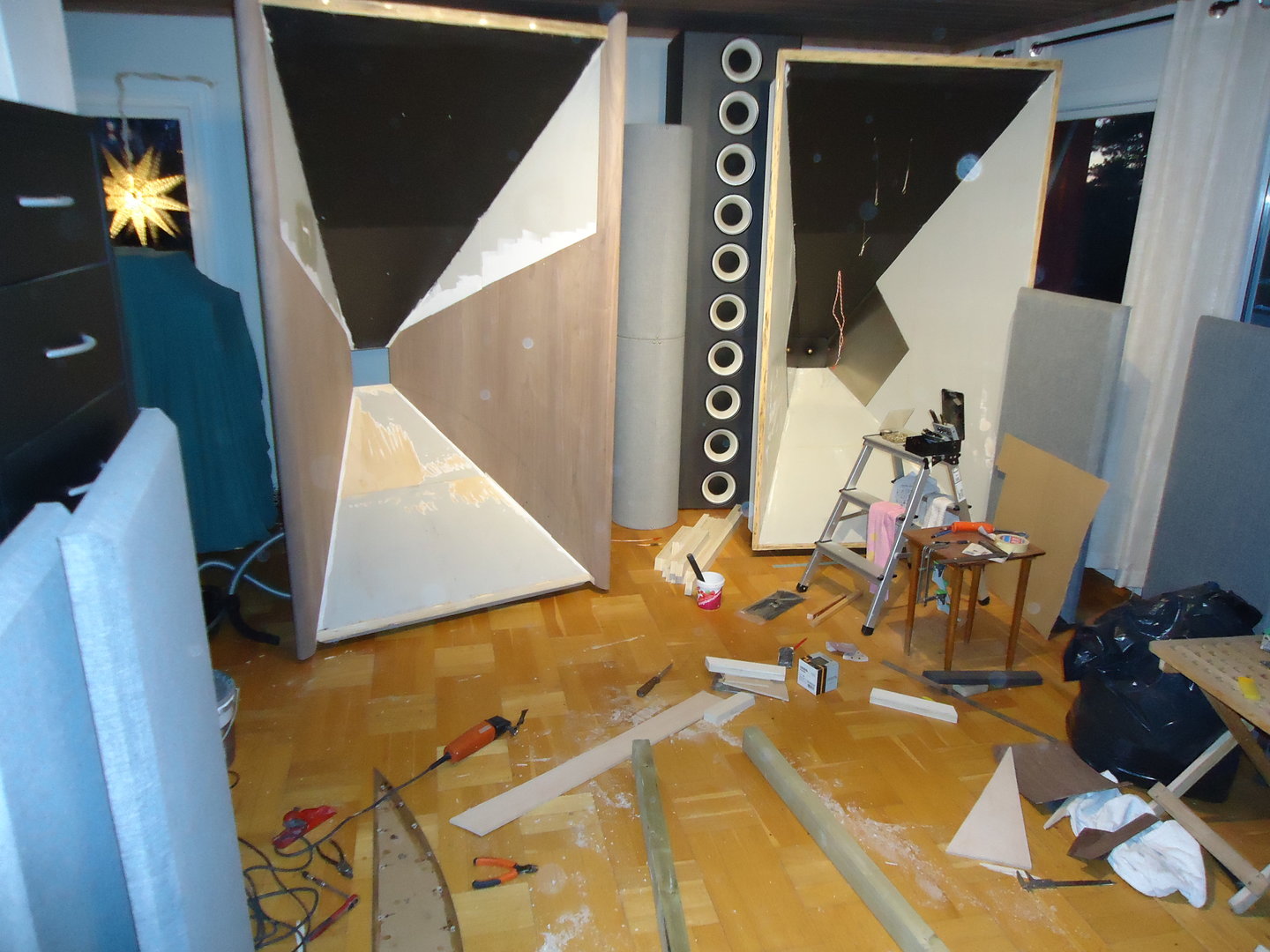

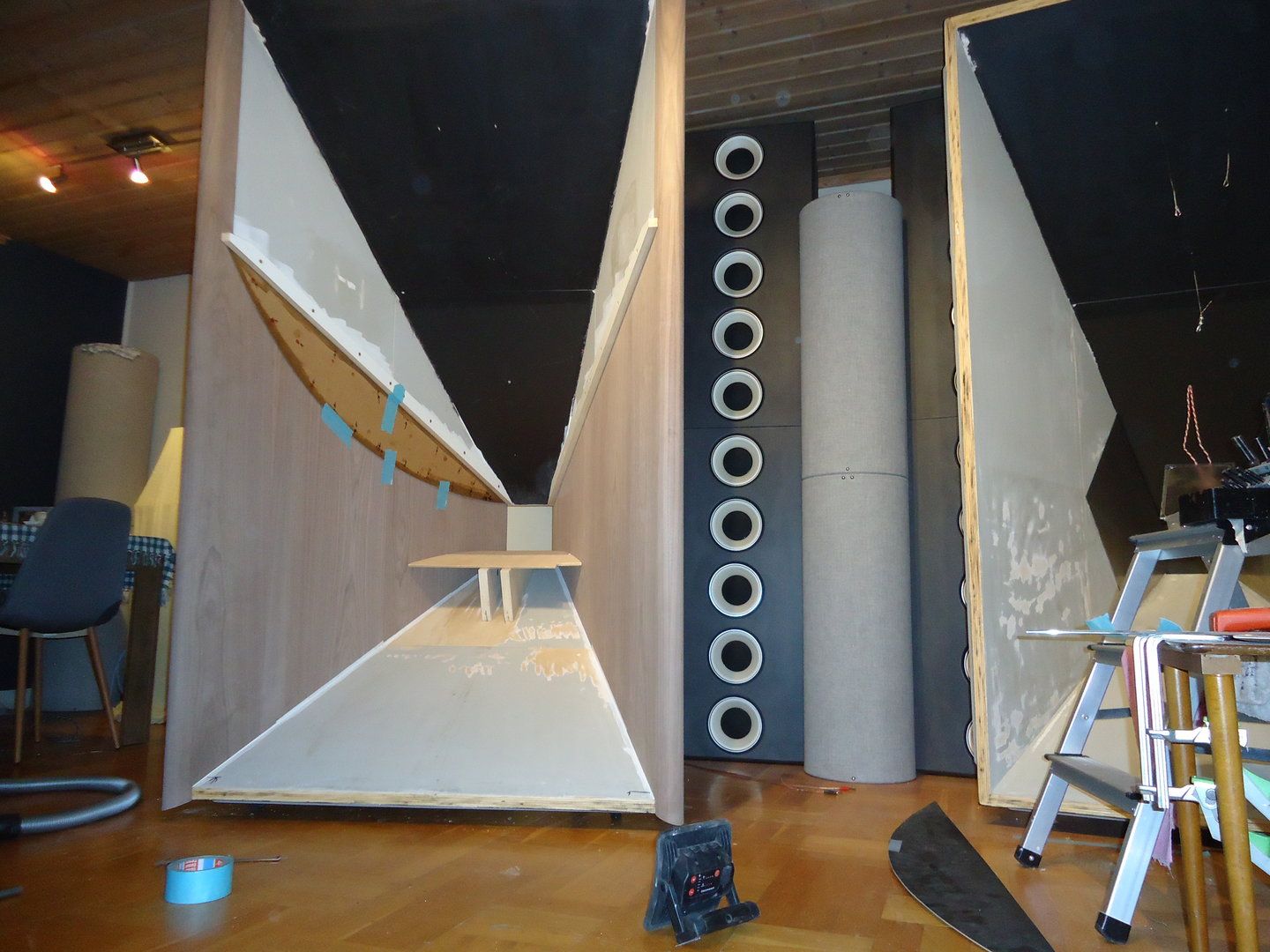

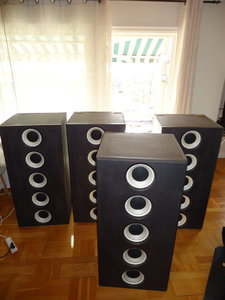

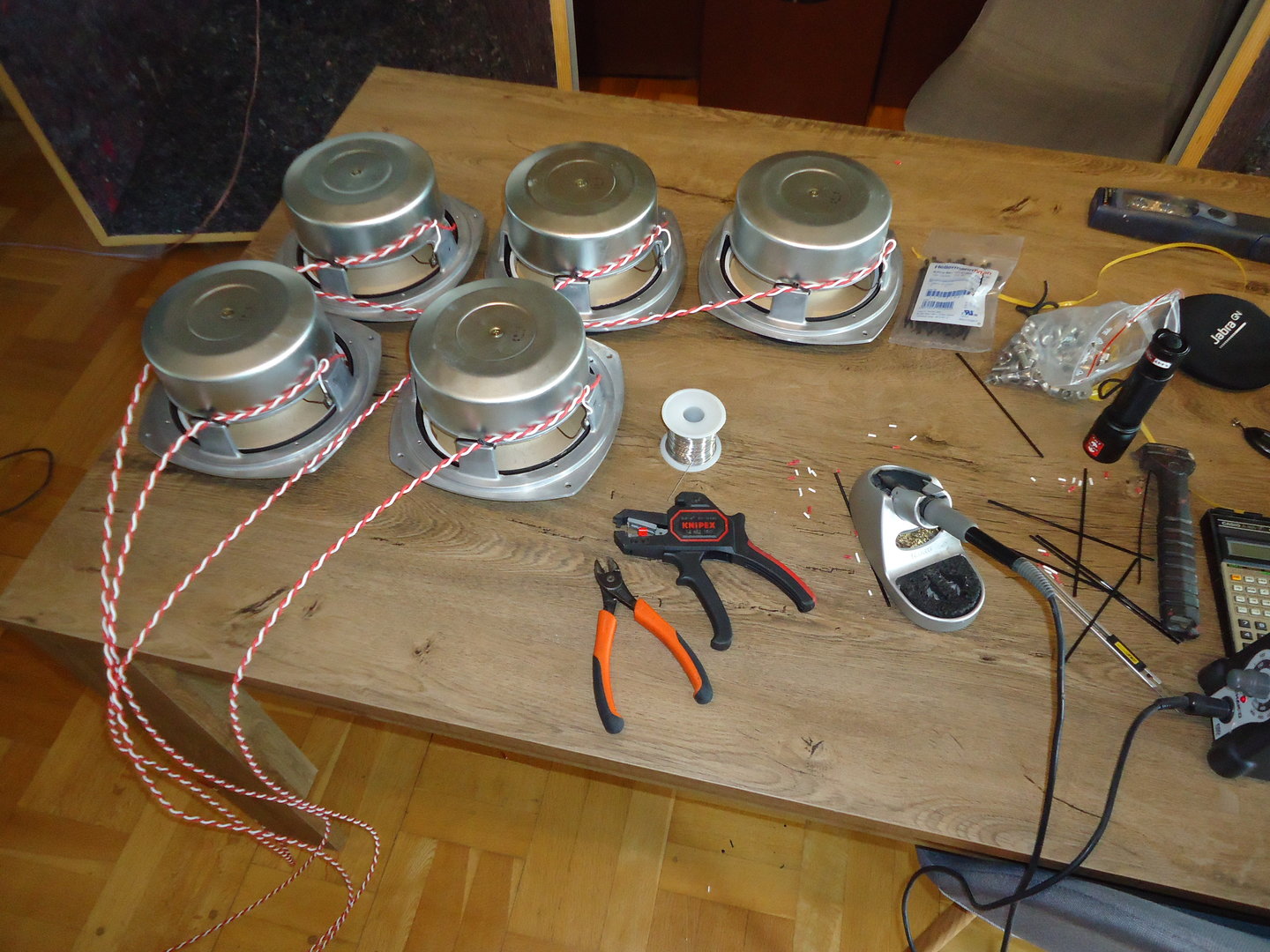

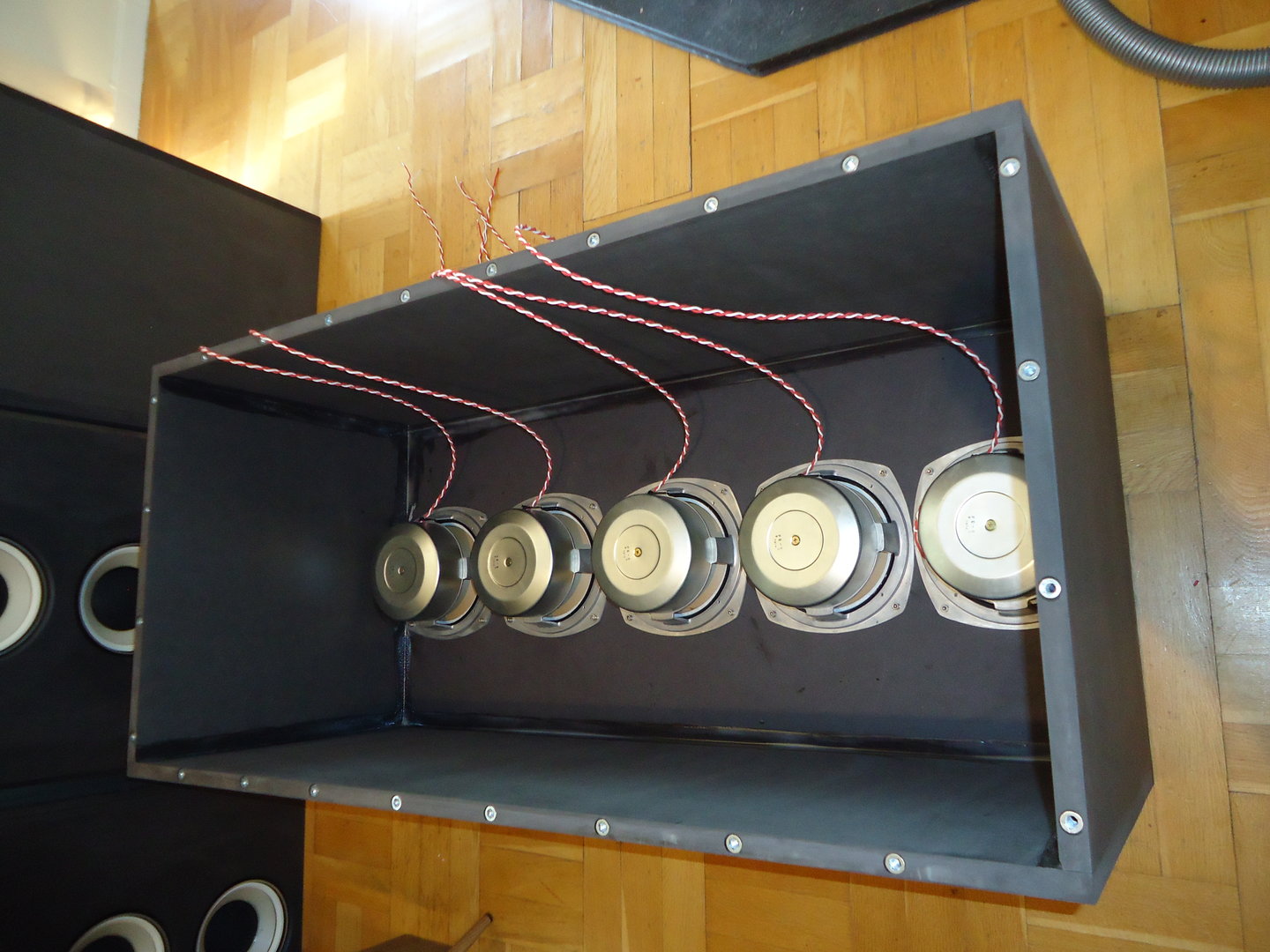

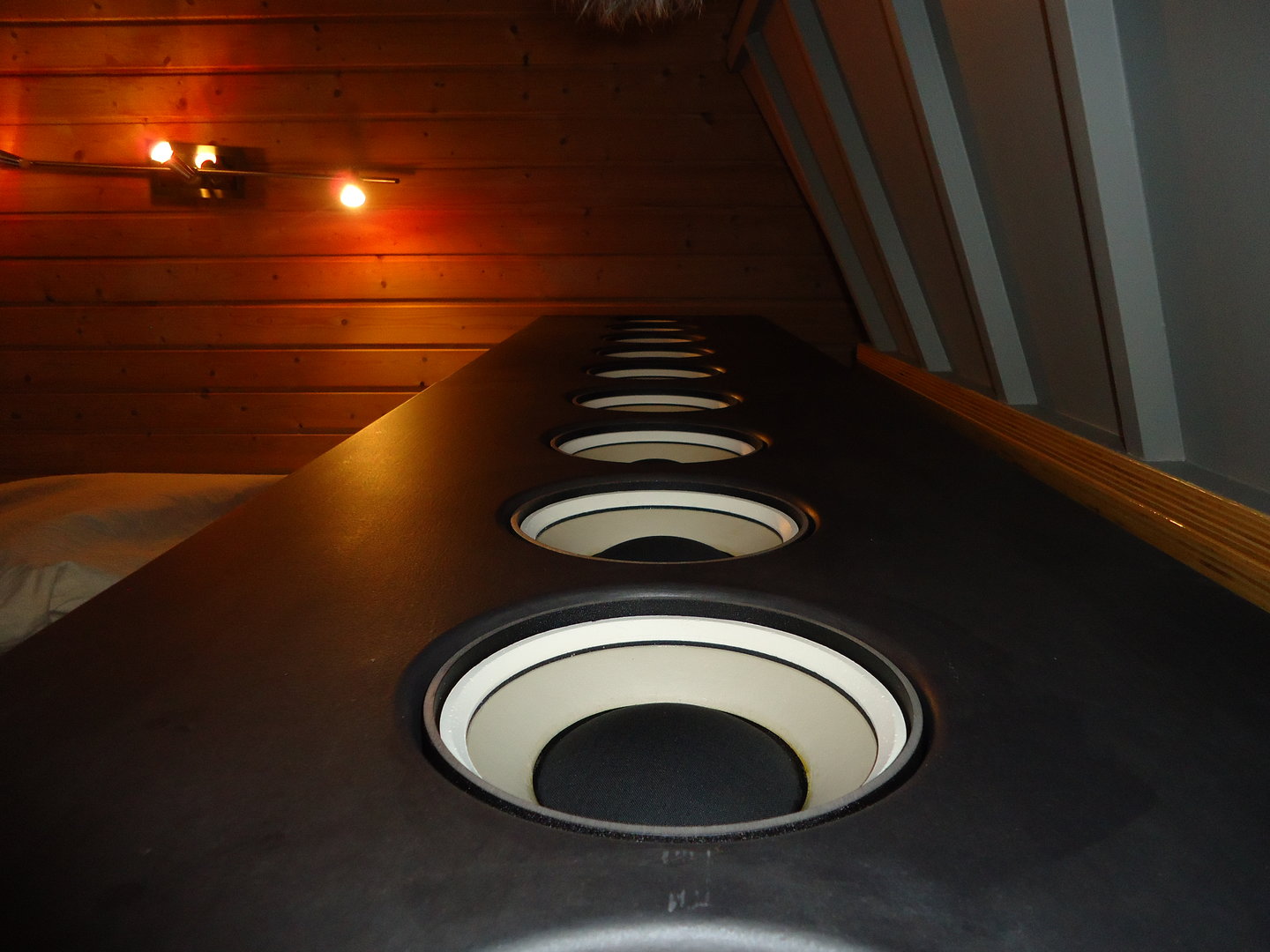

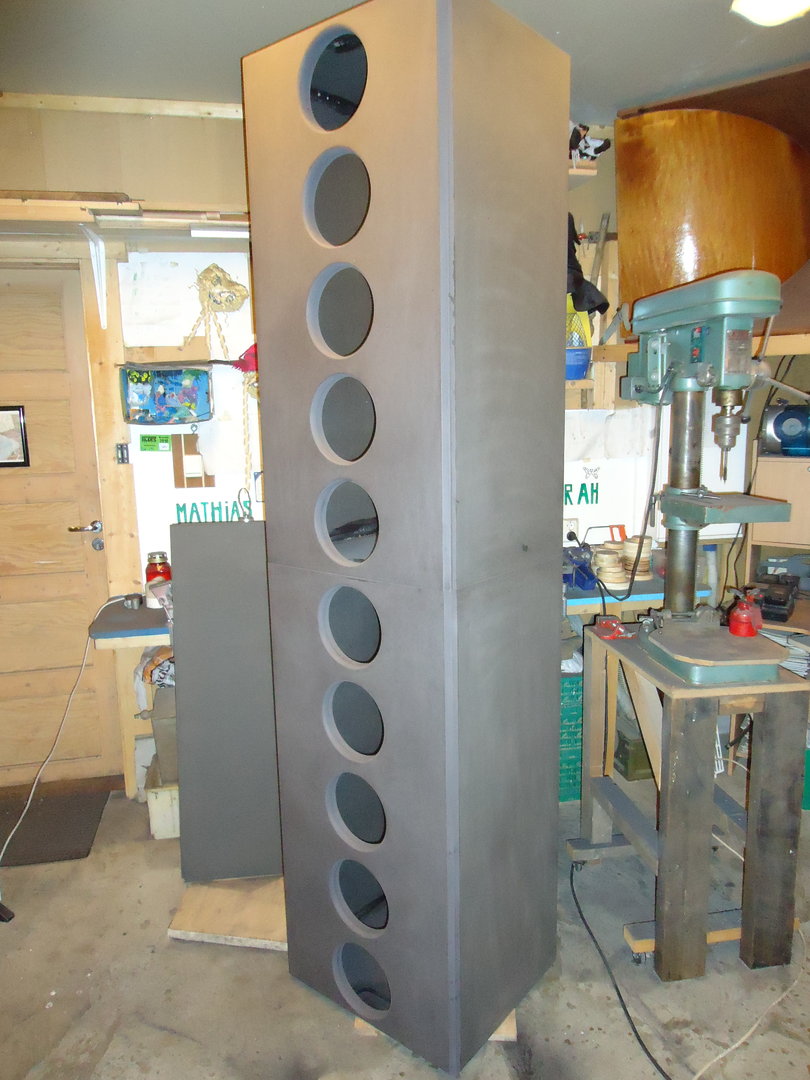

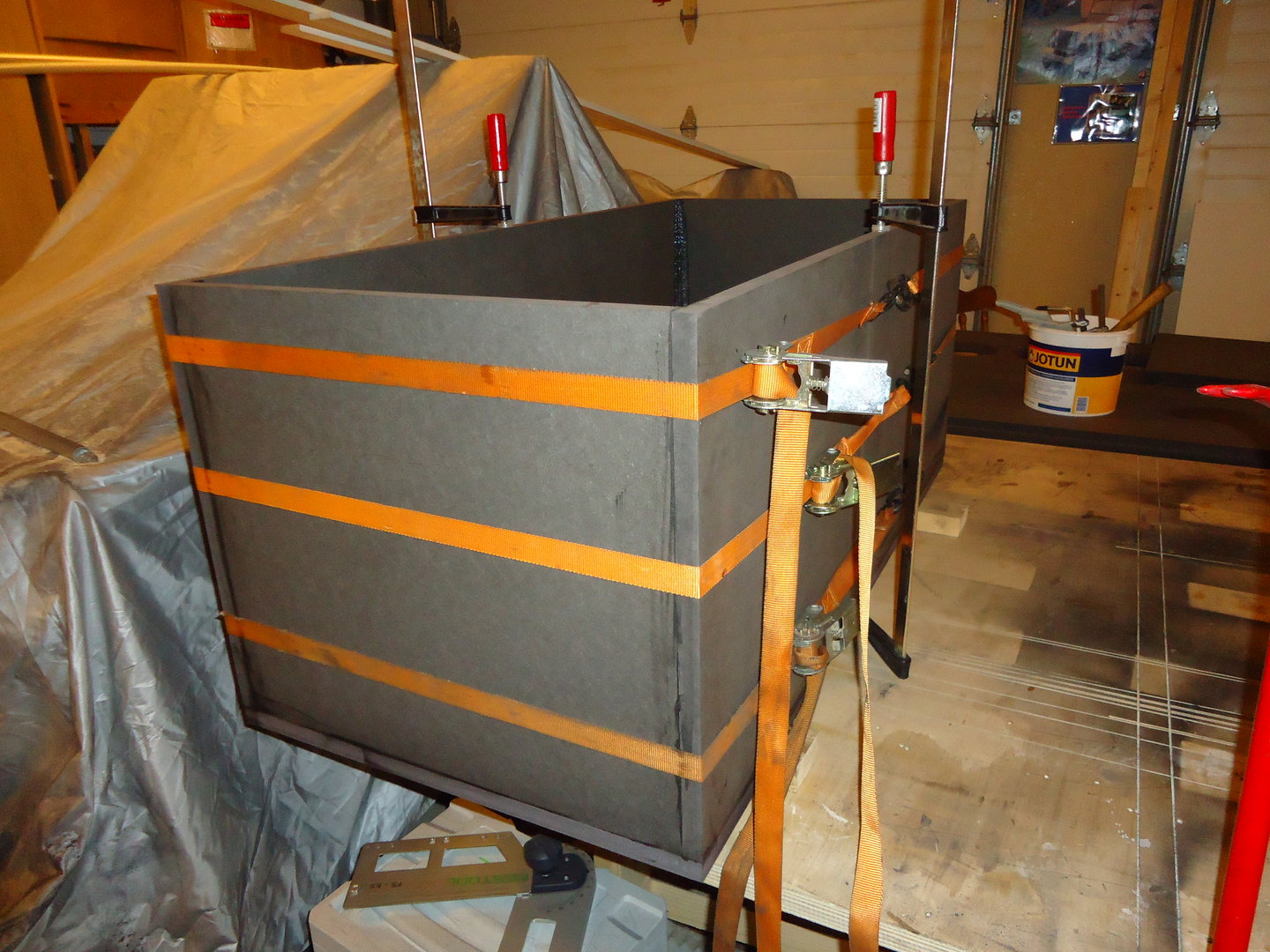

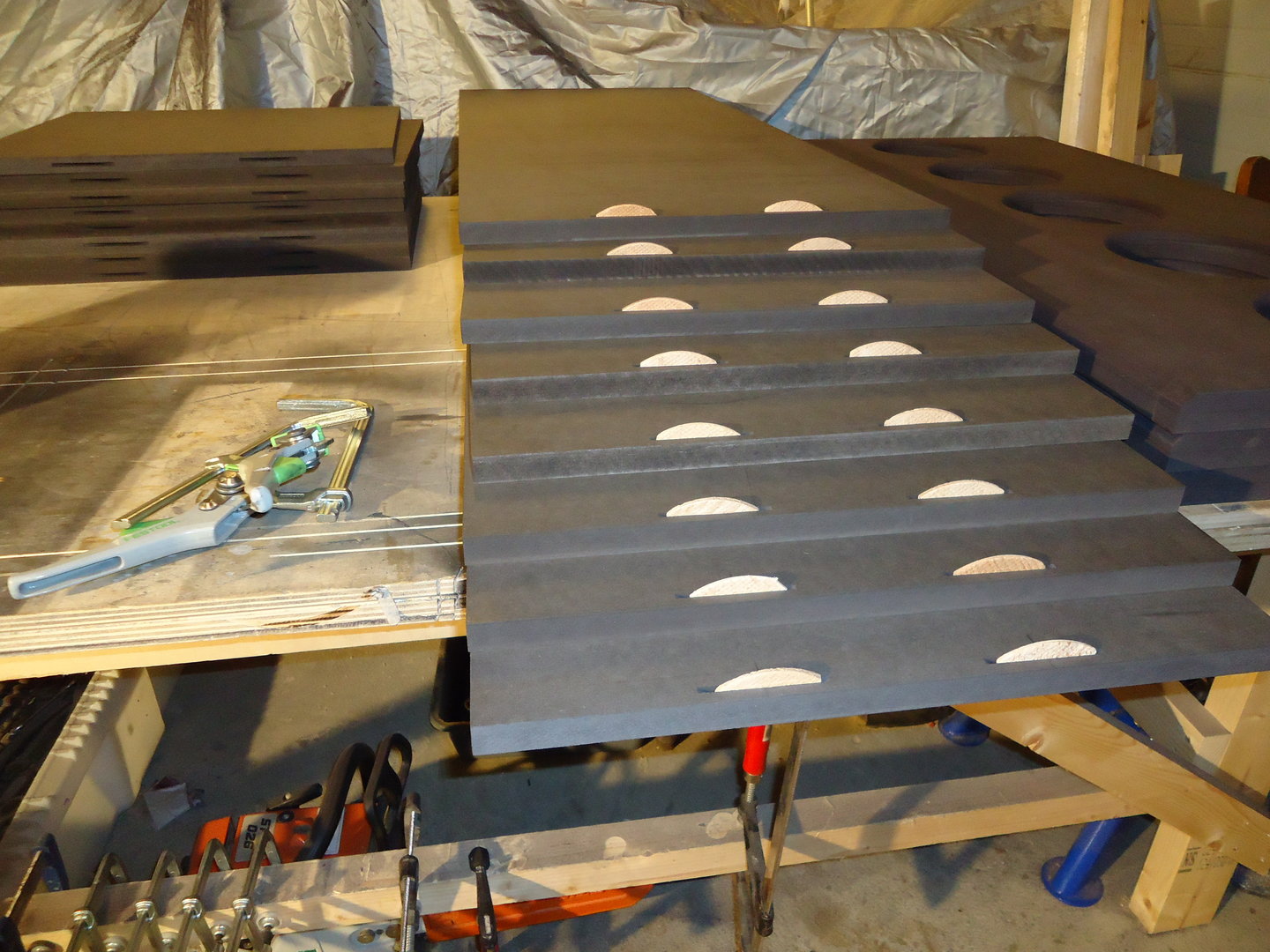

Litt flere byggebilder, fostex kasser i valcromat med laminert 2 plater 32mm i front for max stivhet, dritt jobb å frese ut men blir bra når elementene monteres fra baksiden. Kassene bakside er delvis åpne med et lokk av pustende plater, en slaks kardioide løsningVedlegg
Satan hvor tøft.

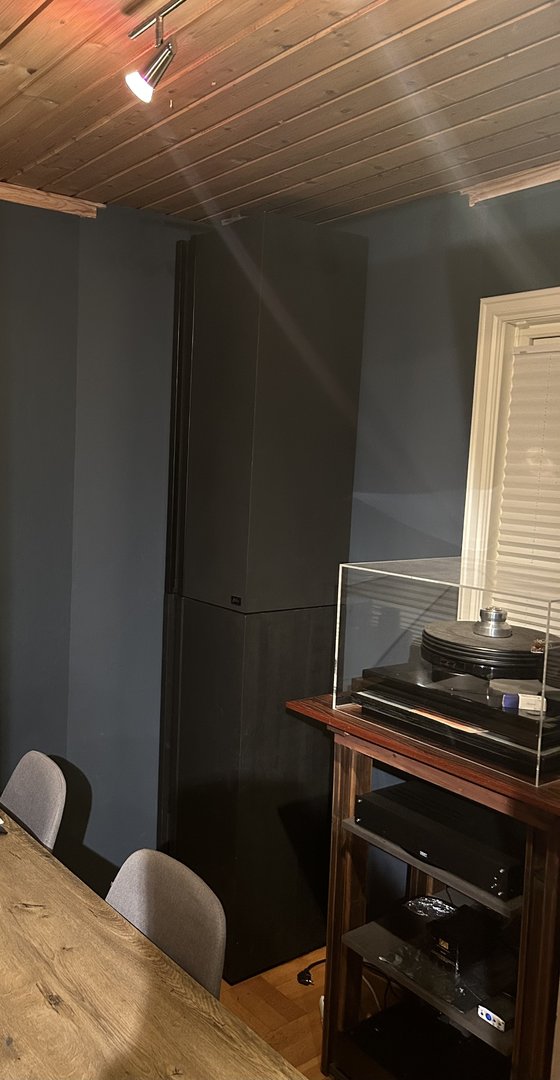

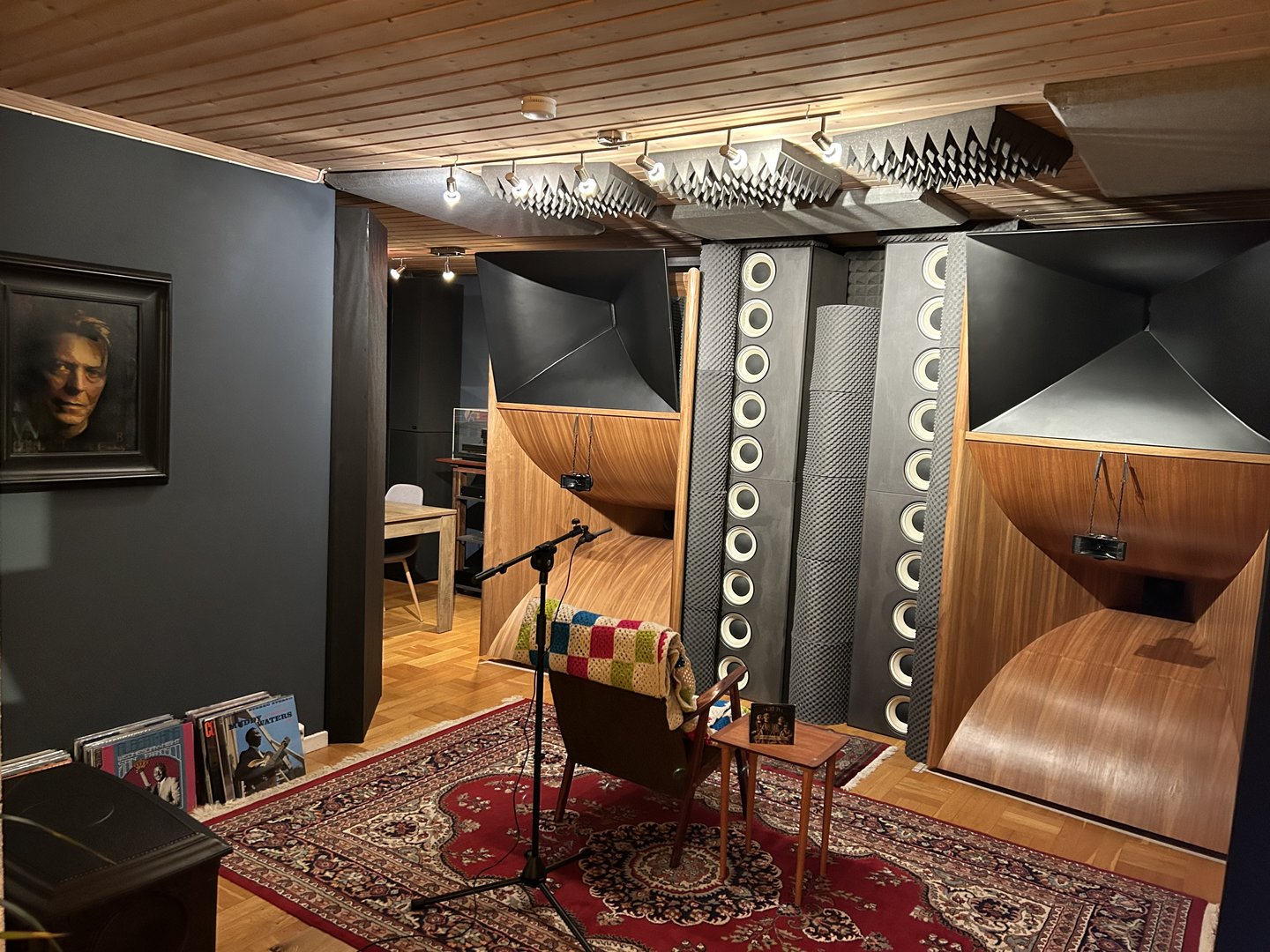

Nærfelt lytting ja.2 x Kvålsvoll_V110 i stack i hvert hjørne med hver sin Hybex PSC2.700D delt fra 70HZ > , venstre bass 0,0ms delay, resten har system delay på 3,5ms pga rom (vinkelstue)
Desverre har rommet et suckout ganske nøyaktig 70 - 100hz, noe tiltak har hjulpet ved demping av bakvegg (ca. 5 kubikk glava) og flyttbare dempevegger på sidene av lyttepos.
NOTE,
1) Midbass hornet har ca. 200 byggetimer, det var mye større jobb en antatt, nøykatighet i expo kurve er < 0,5mm, til de som har lyst å prøve seg kan jeg gi litt bygge råd....start med tolmodighet !
2) Midbass hornet tilfører lydbildet mye mer en bare midbass, deling oppover (i GS) til nå med hell - er 740HZ mot mellomtone horn, midbass hornet har et enormt bidrag i lydbildet, mye mer en jeg hadde forestilt meg, tilfører lydbildet et stort luftig rom, spesielt på gode live opptak gir det en følelse av tilstedeværelse.
3) Systemet mangler den siste magiske smekken selv om det er mye kraft og slam, men jeg tror det kan løses ved ytterligere justeringer, og/eller rom demping, mye kos og finjusteringer blir det unasett fremover, hovedsaken er nå at grunnmuren er på plass
(Alternativet er å bygge om huset med eget rom , men nå venter andre litt maritime prosjekter ! )
4) En STOR takk til TYTTE71 for all hjelp))Vedlegg
Dette er noe av det sykeste

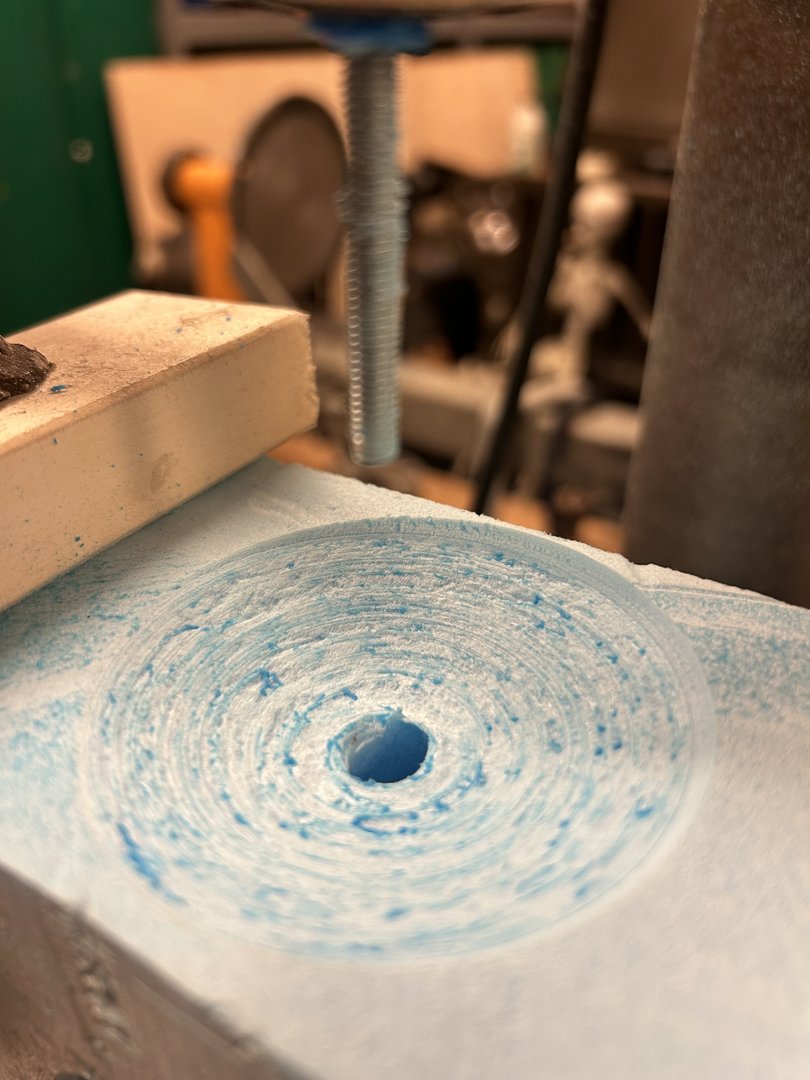

Flytter jeg meg 50-70cm bakover kollapser lydbildet mer eller mindre, den store bredden i lydbildet (senen) får jeg der stolen står ( ganske nærme), bassen er også mest tørr der. Men lukker jeg øya når jeg lytter bryr jeg meg lite om det ..Når en prøver noe nytt, endringer om det er smått eller stort, ligger det alltid noen forventninger der, ofte blir endringer til det bedre men ikke helt så mye bedre en jeg håpet. Men i noen tilfeller blir det faktisk bedre en forventet, som i dette tilfelle hvor jeg laget en fase plugg til midbass hornet.Vedlegg
Sist redigert:Konklusjon faseplugg, hornet måler flott i sitt arbeids område via REW uten faseplugg, men rent sonic med faseplugg får jeg en reinere lyd i arbeidsområdet, -tydelig hørbart ! Det integrerer enda bedre med mellomtone hornet og detaljer oppover kommer mer fram i lydbildet, lydbildet blir også ytterligere større. Jeg fikk også mer snert i midbassen nedover, og en grad av "hulhet" i dype sang stemmer jag hadde før ved høyt volum forsvant.
Det var en meget intr. test som ikke kostet allverdens av insats, fasepluggen blir stående
Ja, men når er jeg tilbake på RAAL lazy 9"
Det var en EV T-350 Alnico , meget god tweeter, prøvd litt fram og tilbake !Ja, men når er jeg tilbake på RAAL lazy 9"
Spikkenisses kvae & kvist, kjapt og delvis grovt trenger jeg ikke EMCO presisjon....Beito CNC EKTE diy...
Vedlegg

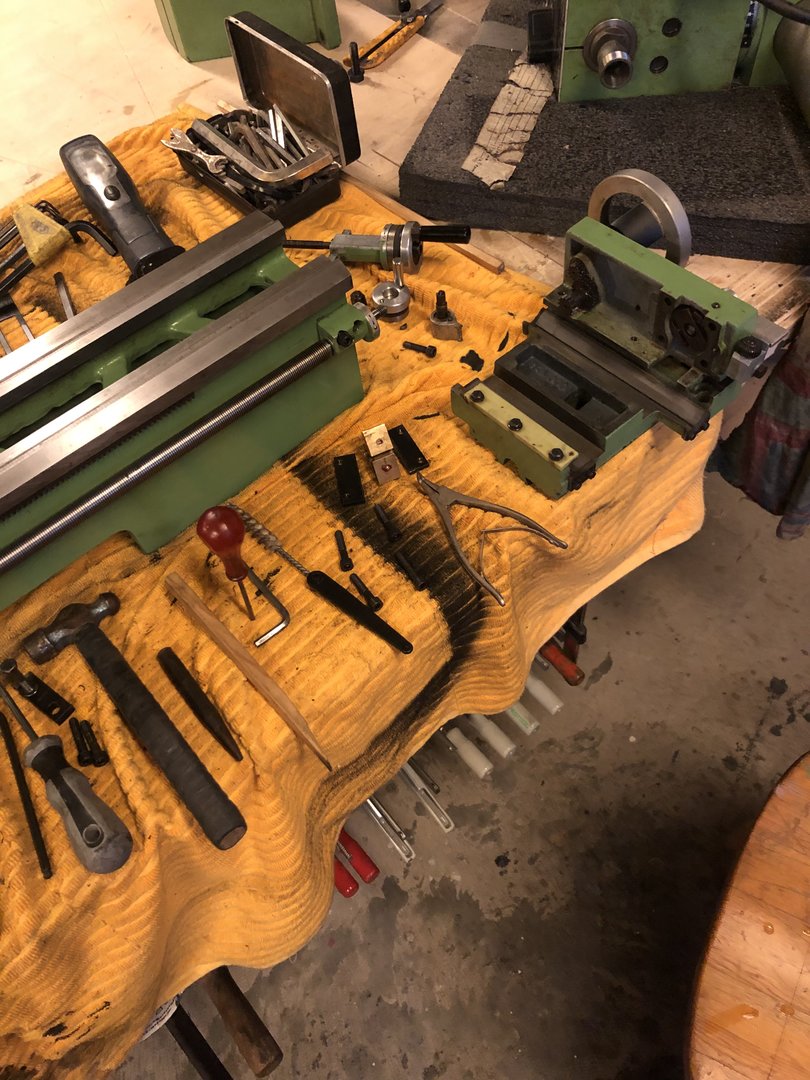

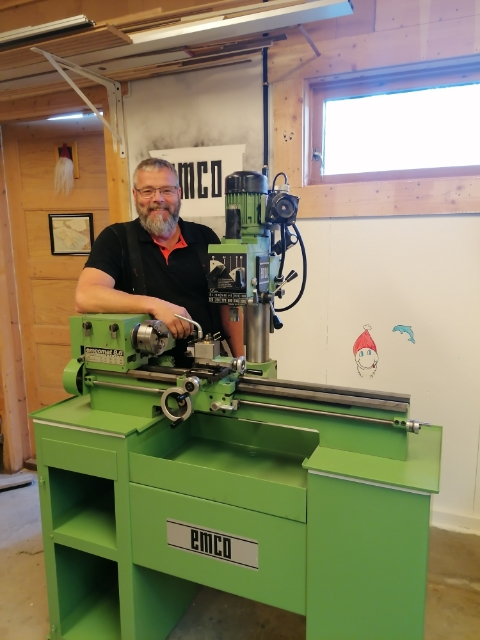

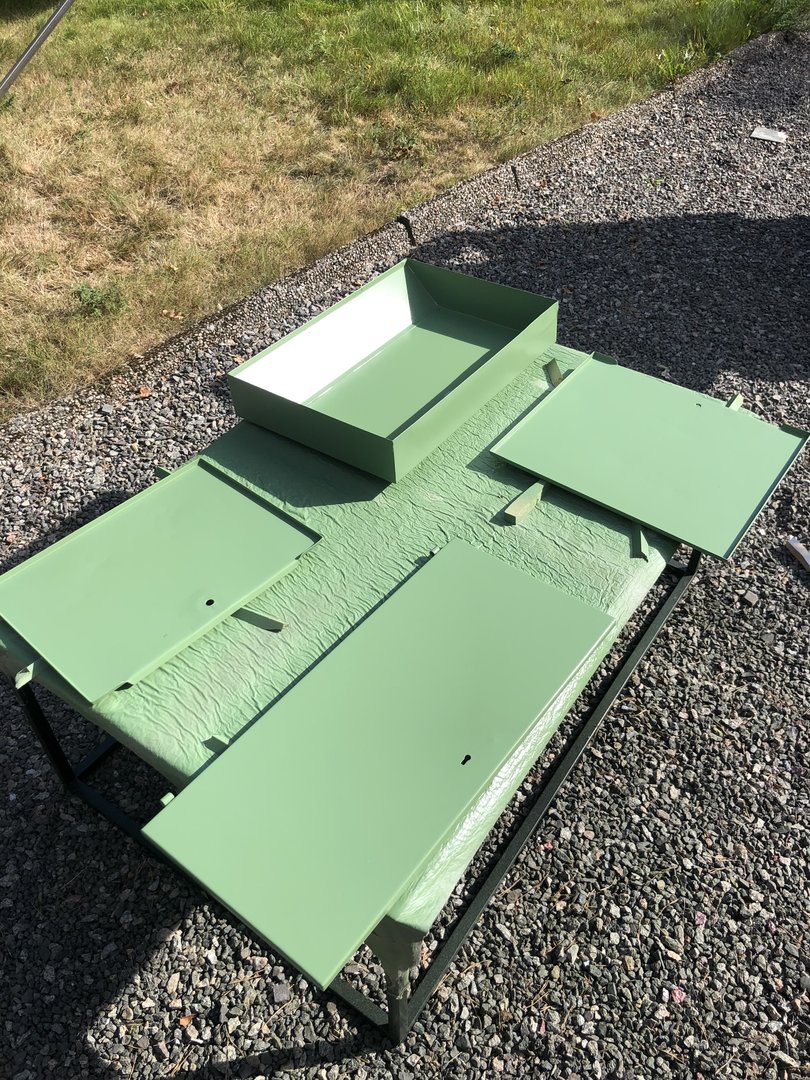

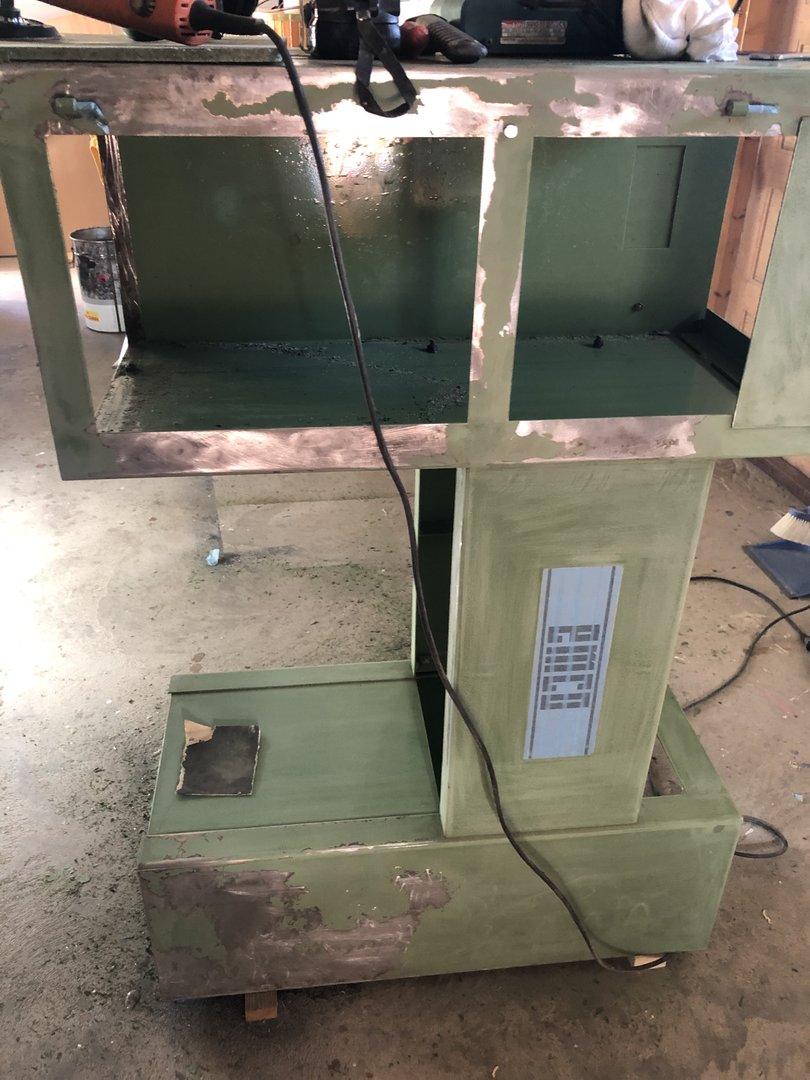

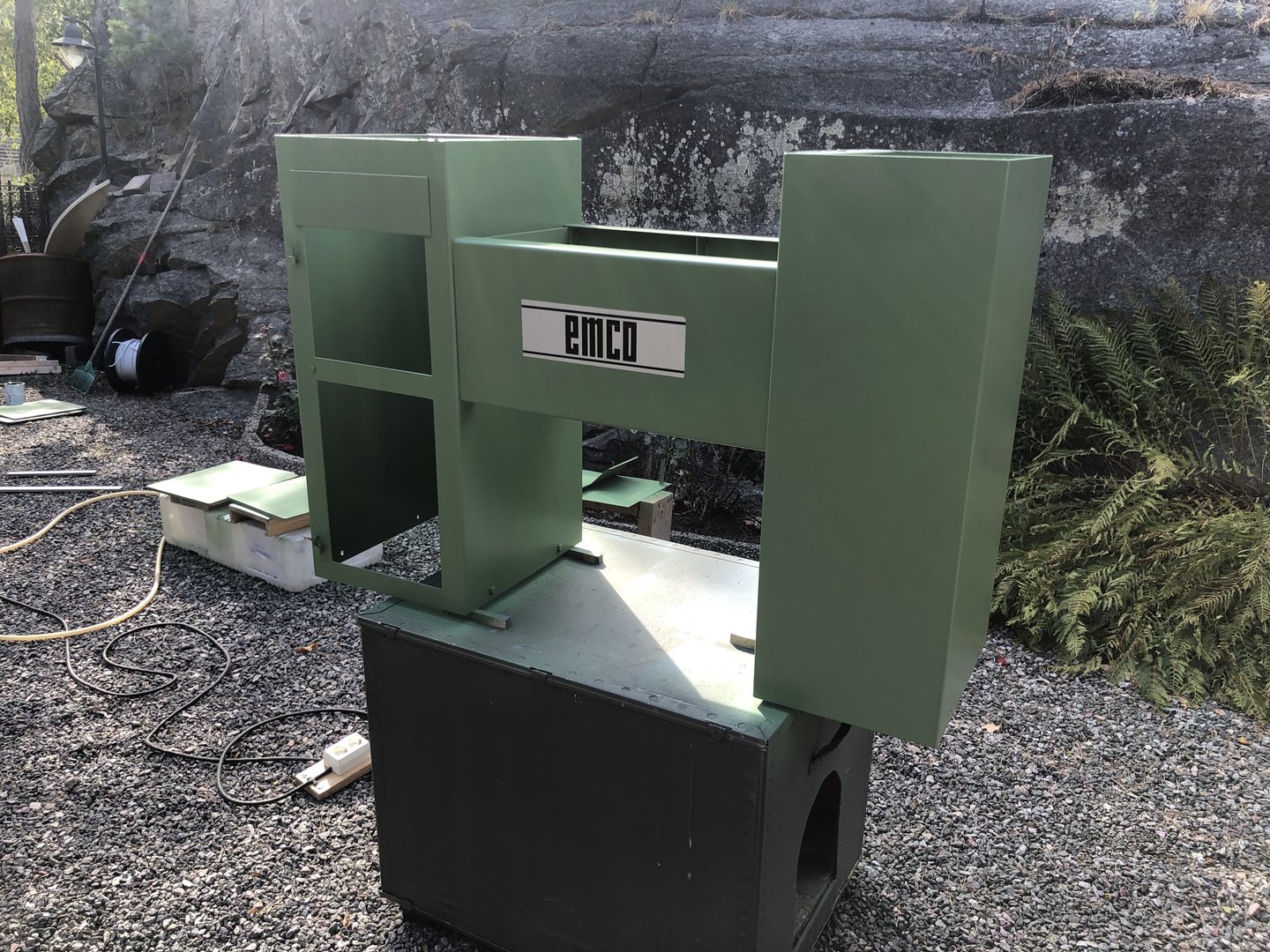

Pussa’n opp, strippa skap og sprøyte lakkerte, bytta noen slite deler og gjorde rein
Mangler rund bord til fresen, var et VERTEX bord som glapp fra meg på Finn for 2 dager siden til meget hyggelig pris men ble rivi vekk
Vedlegg
Den brune tone, for de som har Klysterio med litt saft i bassen https://youtube.com/shorts/VnvG3Cypolw?si=9yLH3Ftwana4EndlSist redigert: -
-
