Prosjekt Tang Band W8-1772 / Brines Accoustics TT-2000
- Trådstarter Ludo
- Startdato
Sånn umiddelbart virker det ganske likt! RF-5 er vel på 99dB om jeg ikke husker helt feil, W8-1772 er på 95dB - men dette er jo papirdata...HEL skrev:
Litt innspilling (jeg er en tviler).
Audiopsykologisk tilvenning (akkurat som lære seg å elske muggost).
Noen kondiser og motstander (baffelstep, impedansekorreksjon og sugefilter som nevnt tidligere).
John Blue horndiskanter som du kan låne i laaaaang tid.
Så tror jeg vi kommer i mål.
Er du veldig rockn roll så er vel Klipsch tingen.
Klassisk, jazz og voksenpop, ja da vil du elske TBMLTL ;D
Audiopsykologisk tilvenning (akkurat som lære seg å elske muggost).
Noen kondiser og motstander (baffelstep, impedansekorreksjon og sugefilter som nevnt tidligere).
John Blue horndiskanter som du kan låne i laaaaang tid.
Så tror jeg vi kommer i mål.
Er du veldig rockn roll så er vel Klipsch tingen.
Klassisk, jazz og voksenpop, ja da vil du elske TBMLTL ;D
Da dum di dum... ;D
Da hadde en blitt til to og selve bygginga er ferdig...
Fra lytteposisjon:
Tja, hva skal jeg si - det første jeg legger merke til er at fulltoner spiller veldig åpent og uanstrengt! En anelse mye mellomtone foreløpig, men ikke mer enn at jeg skal titte litt på EQ'n til Foobar2000. Også merker jeg jo at det er litt mindre bass, den er absolutt til stede, men RF-5 har mere av det... Må vende meg litt til huslyden til Bob Brines og Tang Band...
Og diskanten oppleves som luftig, ihvertfall for mine ører
Og diskanten oppleves som luftig, ihvertfall for mine ører
Lettdrevne er de også, spiller stort sett med samme effekt som på RF-5... Virker som om de matcher godt med AN L4, slettes ikke verst på dynamikken heller...
Jeg tror litt lenger ned. I tillegg vil et impedansekorreksjonsfilter glatte ut stigningen oppover slik at frekvensresponsen blir jevnere (mindre loudness-diskant). Tilslutt vil baffelstep filter senke følsomheten hele veien ned til grenseområdet hvor bredden på baffelen gjør at bassresponsen faller.
Uploaded with ImageShack.us
Baffelstep kalkulator: http://diyaudioprojects.com/Technical/Baffle-Step-Correction-Circuit-Calculator/
Uploaded with ImageShack.us
Baffelstep kalkulator: http://diyaudioprojects.com/Technical/Baffle-Step-Correction-Circuit-Calculator/
Har eksperimentert litt med EQ i Foobar, men det er ikke allverdens en rekker heller. Ble tidlig kvelden igår, og idag er det flislegging av gangen som står for tur... urk! Det står nå ihvertfall og spiller og virker slettes ikke verst...
Noen notater om lyden i TT-2000...
Lyden er frigjort og åpen - musikken slipper høyttalerne godt tegner opp et stort lydbilde. Jeg savner ikke diskant på noen som helst måte, den bare er der uten å gjøre noe av det. Mellomtonen er helt klart styrken til disse høyttalerne; den er organisk og meget innsmigrende! Kan være litt pågående i enkelte spor, men dette vil bli korrigert etterhvert med et baffelstepfilter. Akkurat nå spiller jeg med Foobar og bruker litt EQ der. Bassen oppleves som slank, men meget godt definert og spiller troverdig et godt stykke nedover på skalaen. Dette er absolutt ingen høyttaler som blåser noen ut av huset eller som får veggene til å riste. Vet at noen er skeptiske til fulltoner, men Tang Band har produsert et godt element her til en latterlig pris.
Lyden er frigjort og åpen - musikken slipper høyttalerne godt tegner opp et stort lydbilde. Jeg savner ikke diskant på noen som helst måte, den bare er der uten å gjøre noe av det. Mellomtonen er helt klart styrken til disse høyttalerne; den er organisk og meget innsmigrende! Kan være litt pågående i enkelte spor, men dette vil bli korrigert etterhvert med et baffelstepfilter. Akkurat nå spiller jeg med Foobar og bruker litt EQ der. Bassen oppleves som slank, men meget godt definert og spiller troverdig et godt stykke nedover på skalaen. Dette er absolutt ingen høyttaler som blåser noen ut av huset eller som får veggene til å riste. Vet at noen er skeptiske til fulltoner, men Tang Band har produsert et godt element her til en latterlig pris.
Her er et bilde av hvordan EQ'n kjøres fra Foobar2000:
Den kurven der viser som antatt at du vil like:
1) baffelstep filter (bruk kalkulatoren)
2) et forsiktig sugefilter, hva var det jeg sa her kan du sende PM til Norcad og spørre om han vil skrive et forslag i tråden
Impedansekorreksjon trenger du ikke. Superdiskantene mine derimot kan jeg sende i posten hvis du vil. I løpet av neste uke er du 97% i mål med justeringene (men da må du bestille noen filterkomponter på mandag)
1) baffelstep filter (bruk kalkulatoren)
2) et forsiktig sugefilter, hva var det jeg sa
her kan du sende PM til Norcad og spørre om han vil skrive et forslag i trådenImpedansekorreksjon trenger du ikke. Superdiskantene mine derimot kan jeg sende i posten hvis du vil. I løpet av neste uke er du 97% i mål med justeringene
(men da må du bestille noen filterkomponter på mandag)
Du verden, dette høres da glimrende ut Men drar til Tenerife om kun kort tid - kommer ikke til å sysle med høyttalere da.. hehe
1) Baffelstep kalkulator? Ligger den på nett?
2) Skal sende en PM til han - takk for tips
Ang superdiskanter - sender deg en PM med adressen min, men det haster jo ikke pga litt ferie...
Takk for god hjelp fra deg underveis forresten, det har virkelig kommet godt med!! Ripasso kommer i posten ;D
Men drar til Tenerife om kun kort tid - kommer ikke til å sysle med høyttalere da.. hehe 1) Baffelstep kalkulator? Ligger den på nett?
2) Skal sende en PM til han - takk for tips
Ang superdiskanter - sender deg en PM med adressen min, men det haster jo ikke pga litt ferie...
Takk for god hjelp fra deg underveis forresten, det har virkelig kommet godt med!! Ripasso kommer i posten ;D
Ikke kan jeg lese heller :-[HEL skrev:Linken ligger i innlegget mitt lenger opp
Ok, jobber med kalkulatoren nå. Men nybegynner som jeg er så trenger jeg ting litt inn med teskje!
Her er data fra TB-Speaker.com vedr W8-1772 :
DIAPHRAGM MTL Paper
SURROUND MTL Fabric
NOMINAL IMPEDANCE 8 W
DCR IMPEDANCE 6.8 W
SENSITIVITY 1W/1m 95 dB
FREQUENCY RESPONSE 42-20K Hz
FREE AIR RESONANCE 42 Hz
VOICE COIL DIAMETER 38.5 mm
AIR GAP HEIGHT 10 mm
RATED POWER INPUT 30 W
MAXIMUM POWER INPUT 60 W
FORCE FACTOR, BL 7.12 TM
MAGNET WEIGHT ( oz) Neodymium
MOVING MASS 10.11 g
FERRO FLUID ENHANCED No
SUSPENSION COMPL. 1374 uMN-1
EFFEC.PISTON AREA 0.022 M2
Levc 0.009 mH
Zo 26 ohm
X-max 3 mm
Vas 94.45 Litr.
Qts 0.27
Qms 1.02
Qes 0.36
- Er Zo (26 ohm) det samme som Re ?
- Og hvordan finner jeg ut hvor mange dB som skal dempes?
- Hva betyr "f3 is the frequency midpoint of the transition from 4? space to 2? space"
Takk for hjelp!
Her er data fra TB-Speaker.com vedr W8-1772 :
DIAPHRAGM MTL Paper
SURROUND MTL Fabric
NOMINAL IMPEDANCE 8 W
DCR IMPEDANCE 6.8 W
SENSITIVITY 1W/1m 95 dB
FREQUENCY RESPONSE 42-20K Hz
FREE AIR RESONANCE 42 Hz
VOICE COIL DIAMETER 38.5 mm
AIR GAP HEIGHT 10 mm
RATED POWER INPUT 30 W
MAXIMUM POWER INPUT 60 W
FORCE FACTOR, BL 7.12 TM
MAGNET WEIGHT ( oz) Neodymium
MOVING MASS 10.11 g
FERRO FLUID ENHANCED No
SUSPENSION COMPL. 1374 uMN-1
EFFEC.PISTON AREA 0.022 M2
Levc 0.009 mH
Zo 26 ohm
X-max 3 mm
Vas 94.45 Litr.
Qts 0.27
Qms 1.02
Qes 0.36
- Er Zo (26 ohm) det samme som Re ?
- Og hvordan finner jeg ut hvor mange dB som skal dempes?
- Hva betyr "f3 is the frequency midpoint of the transition from 4? space to 2? space"
Takk for hjelp!
6,8 ohm
Baffelbredden
Start med f eks 3 db
Når du ser frekvenskurven fra Tang Band lenger opp i tråden så kan du sette en loddretg strek der baffelstep trer inn (jfr resultat fra kalkulator) og dra ned hele kurven til høyre 3 db.
Da får du en ny frekvenskurve med en følsomhet på gøytalern som er 3 db mindre enn det var før.
Baffelbredden
Start med f eks 3 db
Når du ser frekvenskurven fra Tang Band lenger opp i tråden så kan du sette en loddretg strek der baffelstep trer inn (jfr resultat fra kalkulator) og dra ned hele kurven til høyre 3 db.
Da får du en ny frekvenskurve med en følsomhet på gøytalern som er 3 db mindre enn det var før.
Ikke for å spore av men nå får du kjøpt hornkabinettene som byggesett fra Tyskerne: http://oaudio.de/Loudspeaker-DIY-ki...aker/Tang-Band-Horn-W8-1772-Bausatz::780.html
Ca 2900,- NOK pr stk - 5800,- for paret pluss frakt på ca 20,-
Finnes det tegninger på disse noe sted tro?
Finnes det tegninger på disse noe sted tro?
Det gjør det jo! Fant det selv, måtte bare tenke meg litt godt om først :
http://www.tb-speaker.com/detail/1230_04/w8-1772n/W8-1772%20news_rev2.pdf
http://www.tb-speaker.com/detail/1230_04/w8-1772n/W8-1772%20news_rev2.pdf
Fant tilbake til denne tråden nå som jeg skal i gang med et passende filter til konstruksjonen. Iflg kalkulatoren så ser ting slik ut:
Er dette relativt enkle verdier å få tak i eller bør man runde opp/ned til nærmeste hele tall?
| Re 6.8 [ohms] |
| Wb 22.11 [inches] |
| dB 3.0 [decibels] |
| f3 406.4 [Hz] |
| Lbsc 1.1 [mH] |
| Rbsc 2.8 [ohms] |
Er dette relativt enkle verdier å få tak i eller bør man runde opp/ned til nærmeste hele tall?
Det du har der er baffelstep filteret som demper nivået fra 400 hz og oppover med 3db. Hensikten er å øke nivået nedover med 3db (relativt).
I tillegg ville jeg ha korrigert impedansen ved å montere en motstand på 8 ohm og en 0,1 uF kondensator i serie (etter hverandre) montert fra + til - rett på terminalene. Når impedansen korrigeres får du mindre loudness diskant, jevnere mellomtone og høyttalern blir enda mer lettdreven.
Tilslutt så lager vi et sugefilter (Notch, RLC, kalles så mangt) til den værste peaken/området vi kan finne. Vi prøver en bred rundt 1900 hz med f3 ved 1000/2800 hz. Verdiene er 4,7 ohm / 0,39 mH / 1,5 uF og kobles parallelt.
Jeg skal rote frem komponenter og sende deg i posten. Minn meg på det
I tillegg ville jeg ha korrigert impedansen ved å montere en motstand på 8 ohm og en 0,1 uF kondensator i serie (etter hverandre) montert fra + til - rett på terminalene. Når impedansen korrigeres får du mindre loudness diskant, jevnere mellomtone og høyttalern blir enda mer lettdreven.
Tilslutt så lager vi et sugefilter (Notch, RLC, kalles så mangt) til den værste peaken/området vi kan finne. Vi prøver en bred rundt 1900 hz med f3 ved 1000/2800 hz. Verdiene er 4,7 ohm / 0,39 mH / 1,5 uF og kobles parallelt.
Jeg skal rote frem komponenter og sende deg i posten. Minn meg på det
Og man kan runde av. +/- 10% går greit. Også er det veldig vanlig å kombinere flere komponenter for å øke eller redusere verdiene. Noen ganger fordi verdiene er ukurante, andre ganger fordi man rett og slett tager hvis man haver.
Blir helt stum av både velvilje og ikke minst hva du har liggende i skuffen

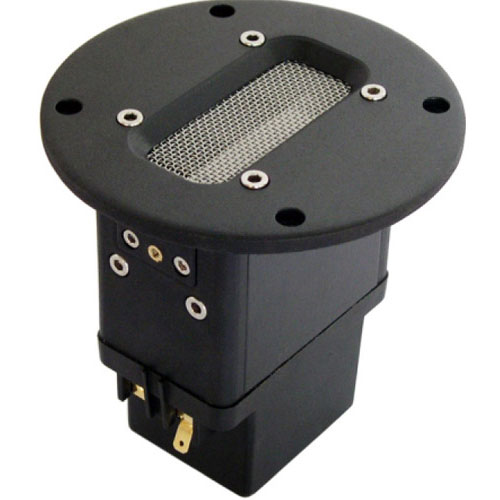

Har bestillt en liten bånddiskant som skal suppleres i systemet...
