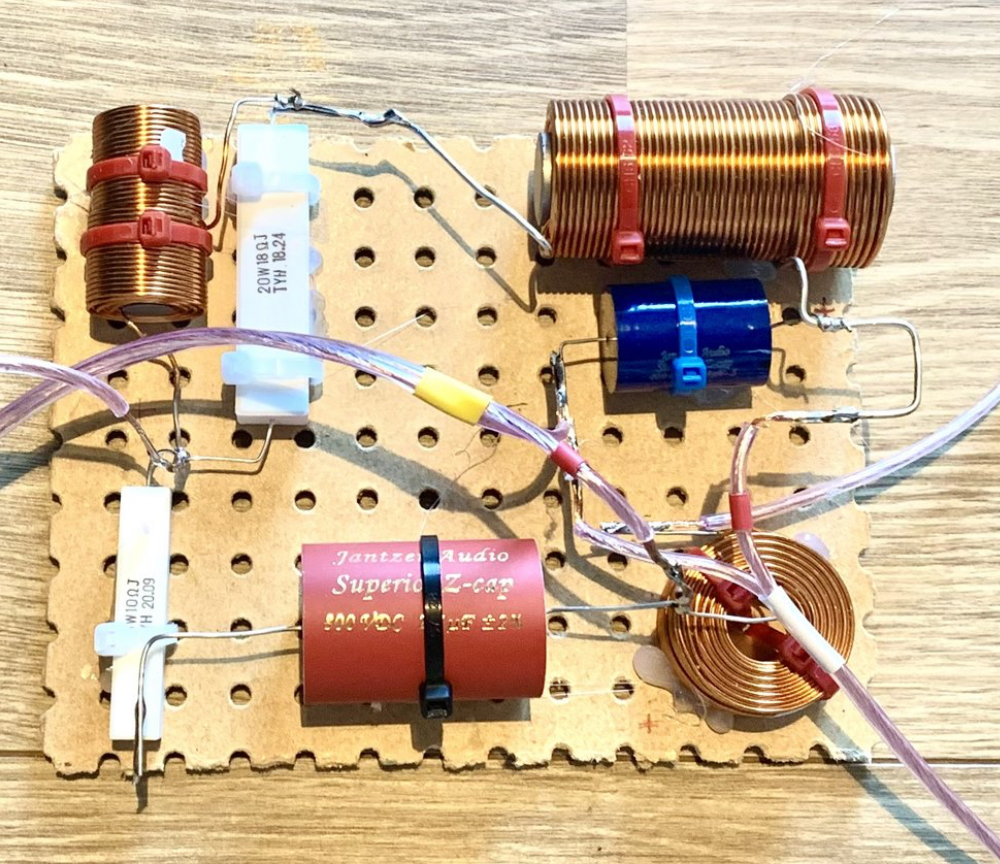

    Etter omfattende testing og måling så er den kombinasjonen som jeg allerede hadde best å høre på og har best faseforløp 😊

    Da er den ferdig. Kanskje jeg likegjerne lodder på plass alt inni igjen? 😬


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.760
    Antall liker
    10.556
    Torget vurderinger
    10
    Jeg tror jeg finner ut av en A og B versjon. Så bruker jeg Speakon pluggen som en shunt? Dvs at A er foretrukkket og at B er den som shuntes.


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.760
    Antall liker
    10.556
    Torget vurderinger
    10

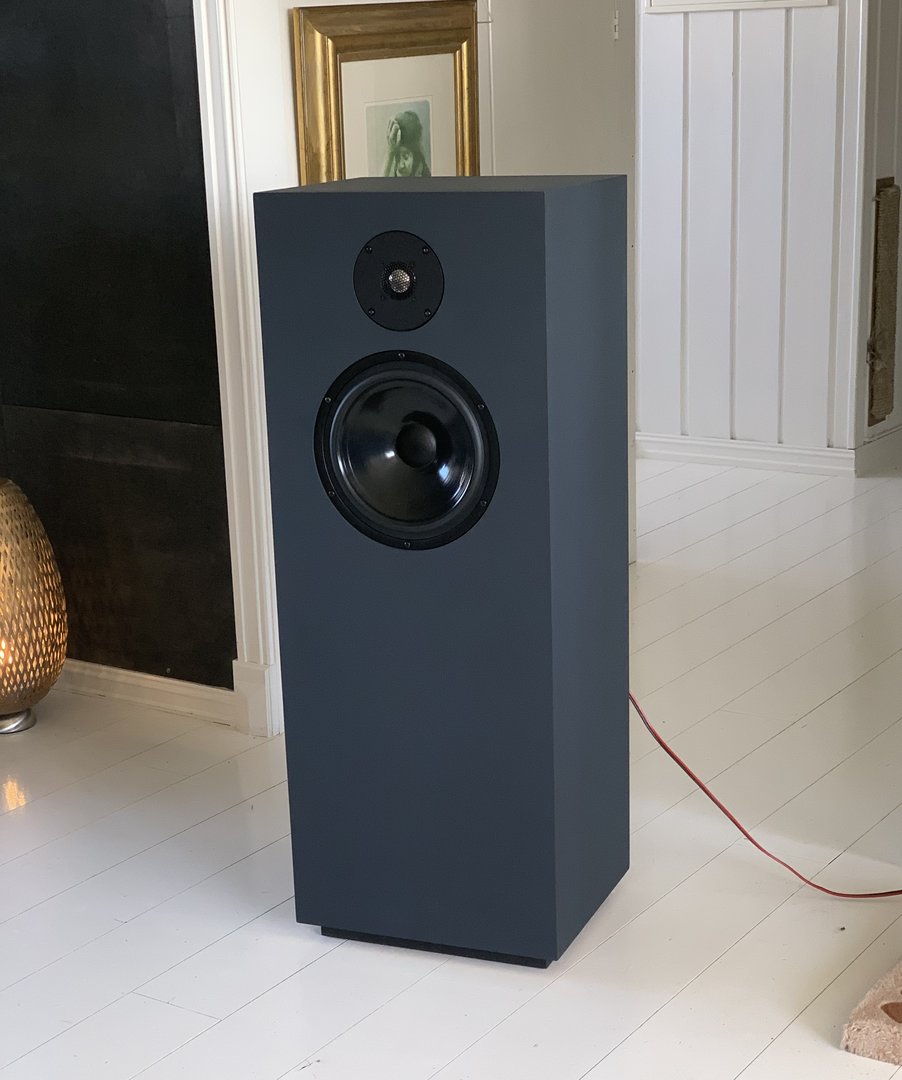

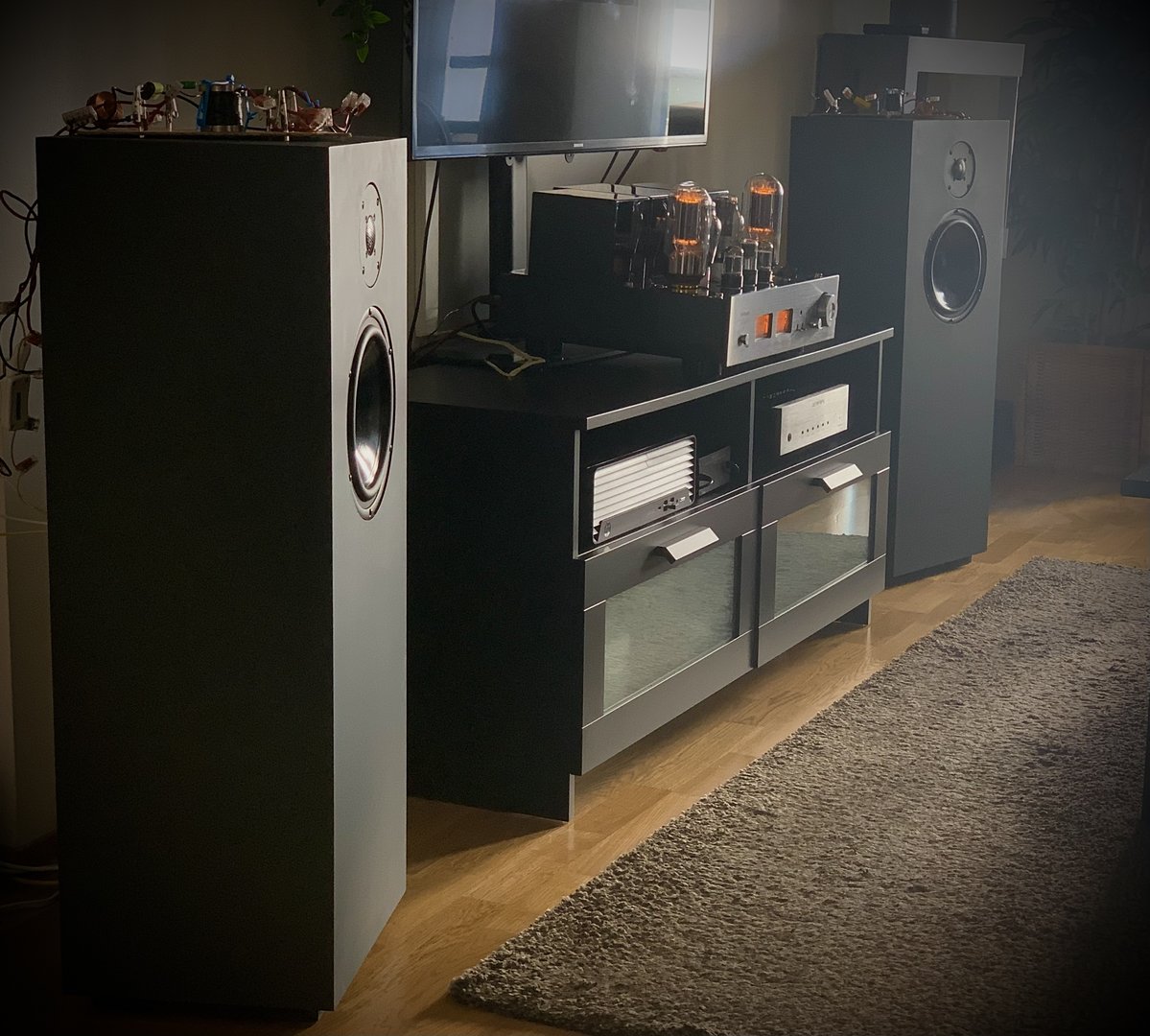

    Puhh. Endelig helt ferdig. Nå skal Snell 2021 på hytta til søndag.

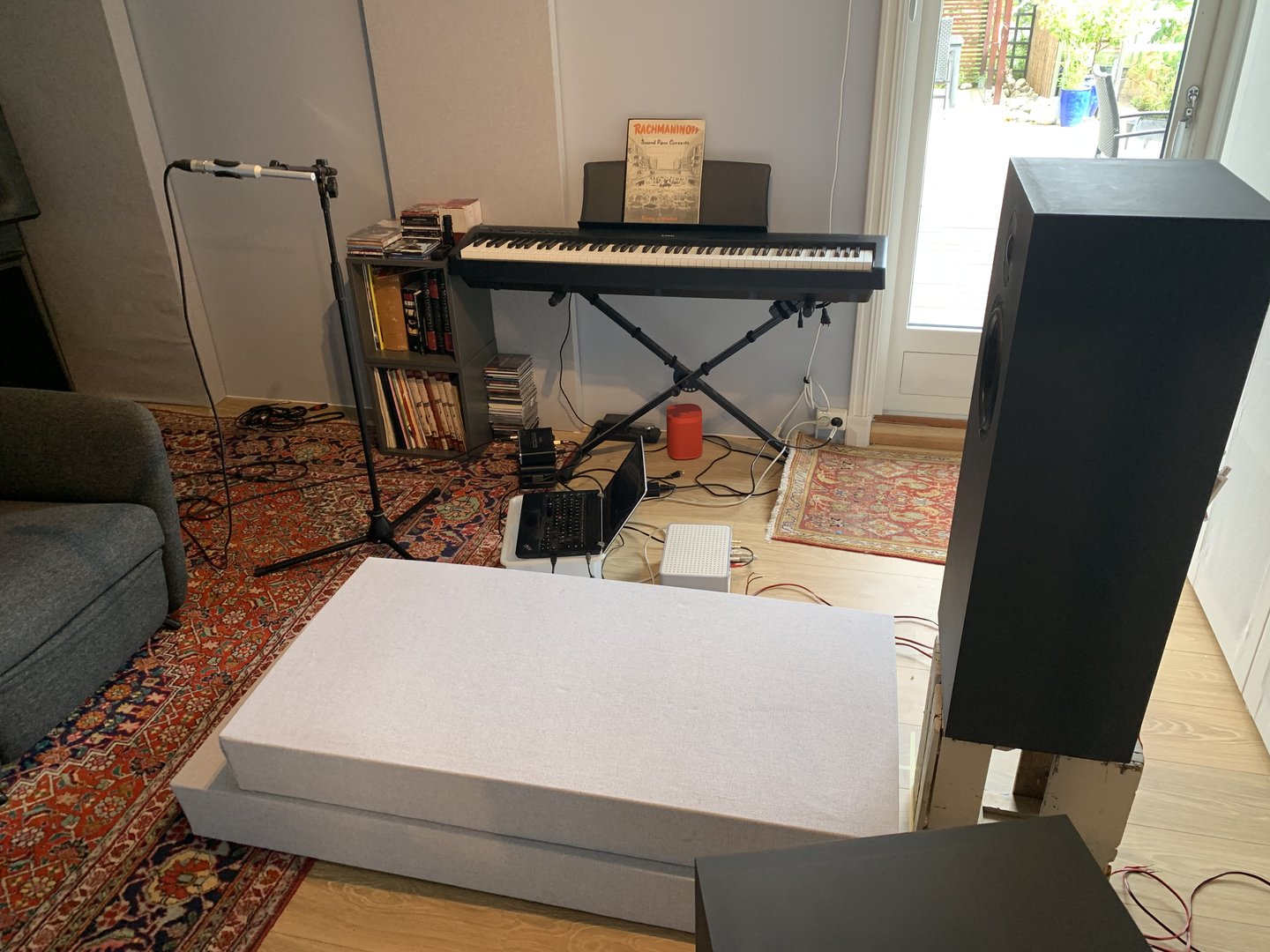

    Har målt, montert, demontert, koblet, loddet på og loddet av til den store gullmedaljen. Har slitt sånn på skruehullene at jeg har måttet spikke fyrstikker og stappe inn med trelim.

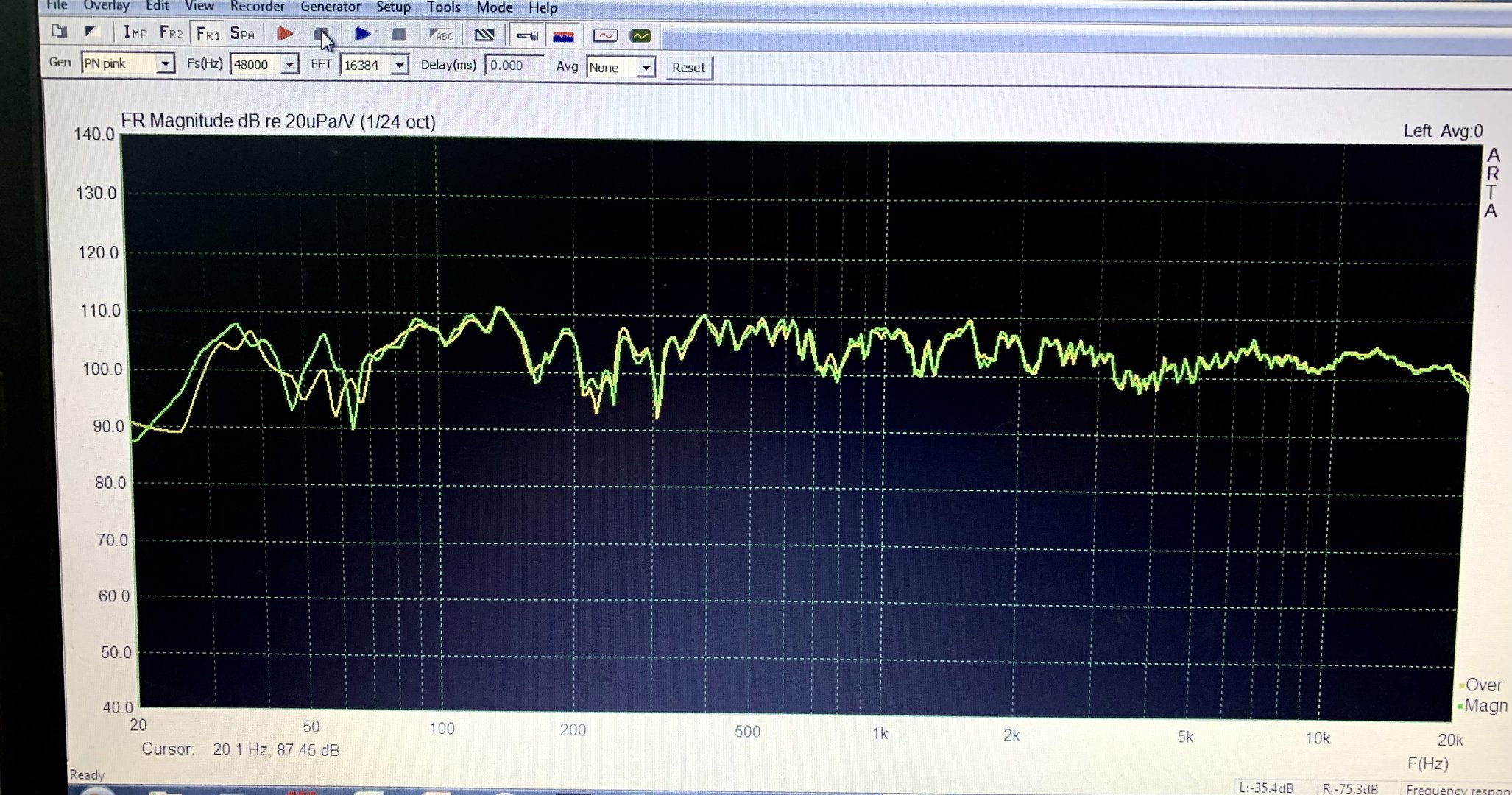

    Respons 1 meter on axis på diskant (80 cm fra gulvet). Begge høyttalerne måler kliss likt:

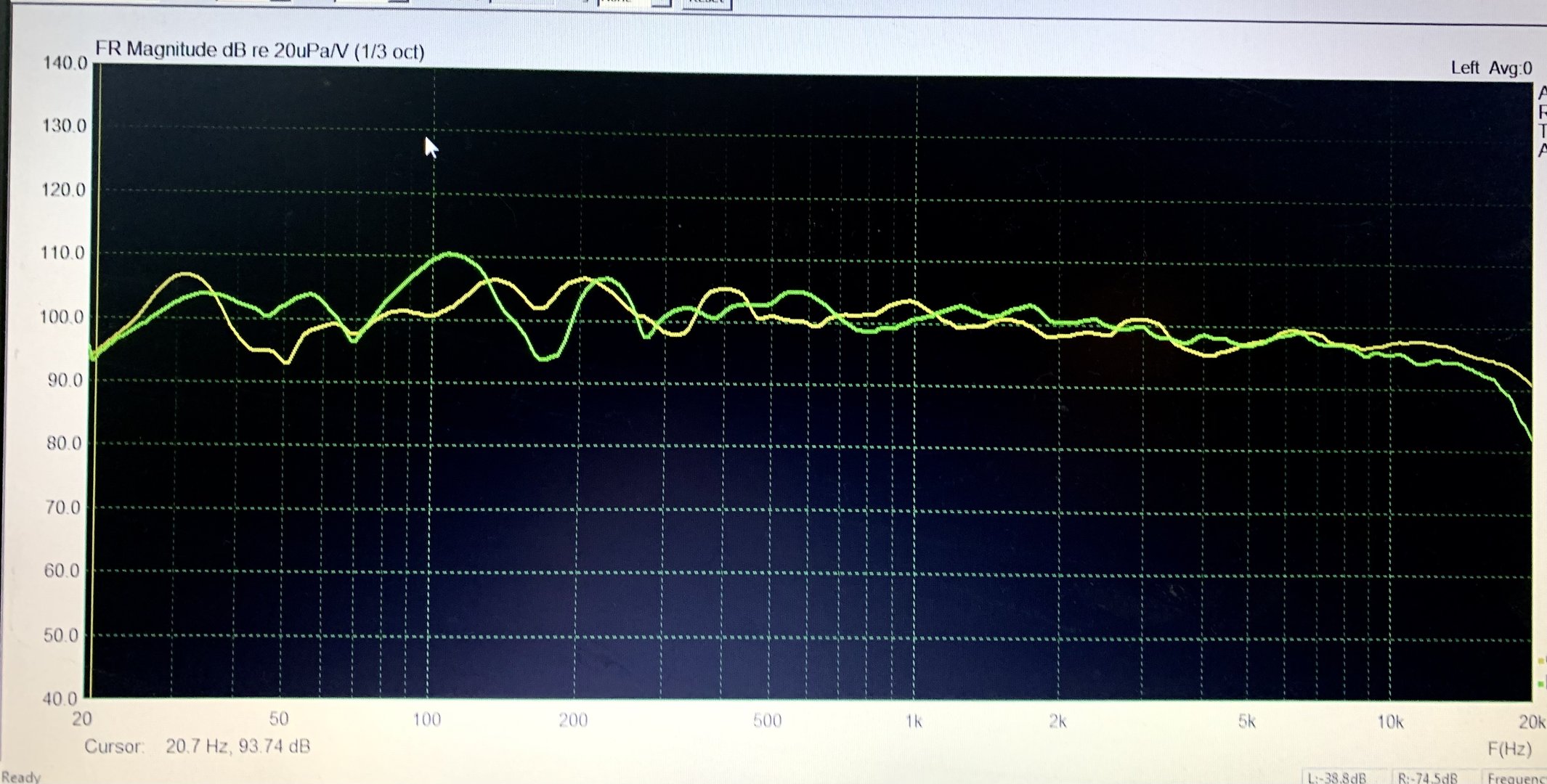

    2 meter unna on axis 100 cm opp fra gulvet. Grønn kurve er 45 grader off axis. Utrolig bra polarrespons her :)

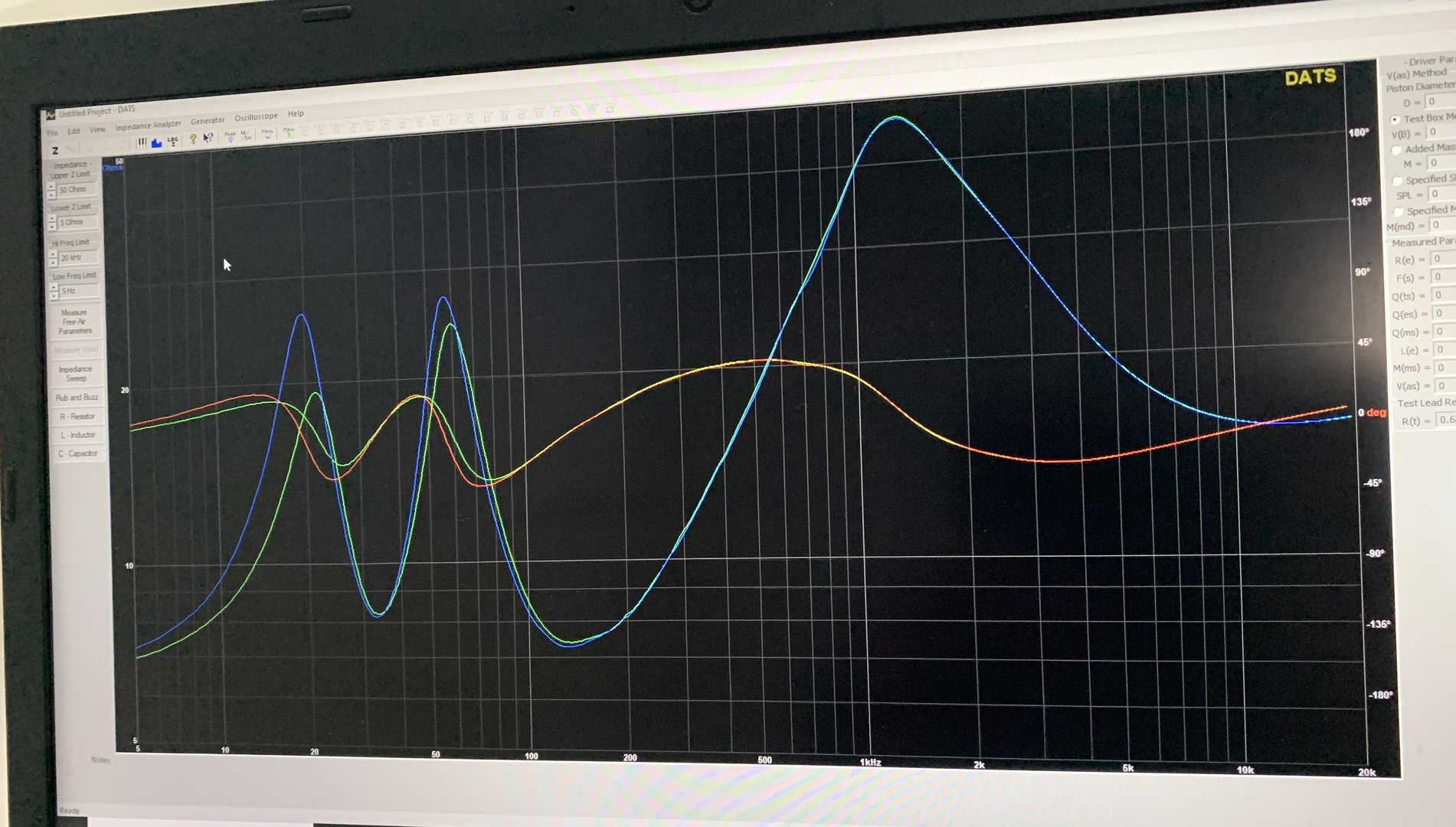

    Impendanse og elektrisk fase:

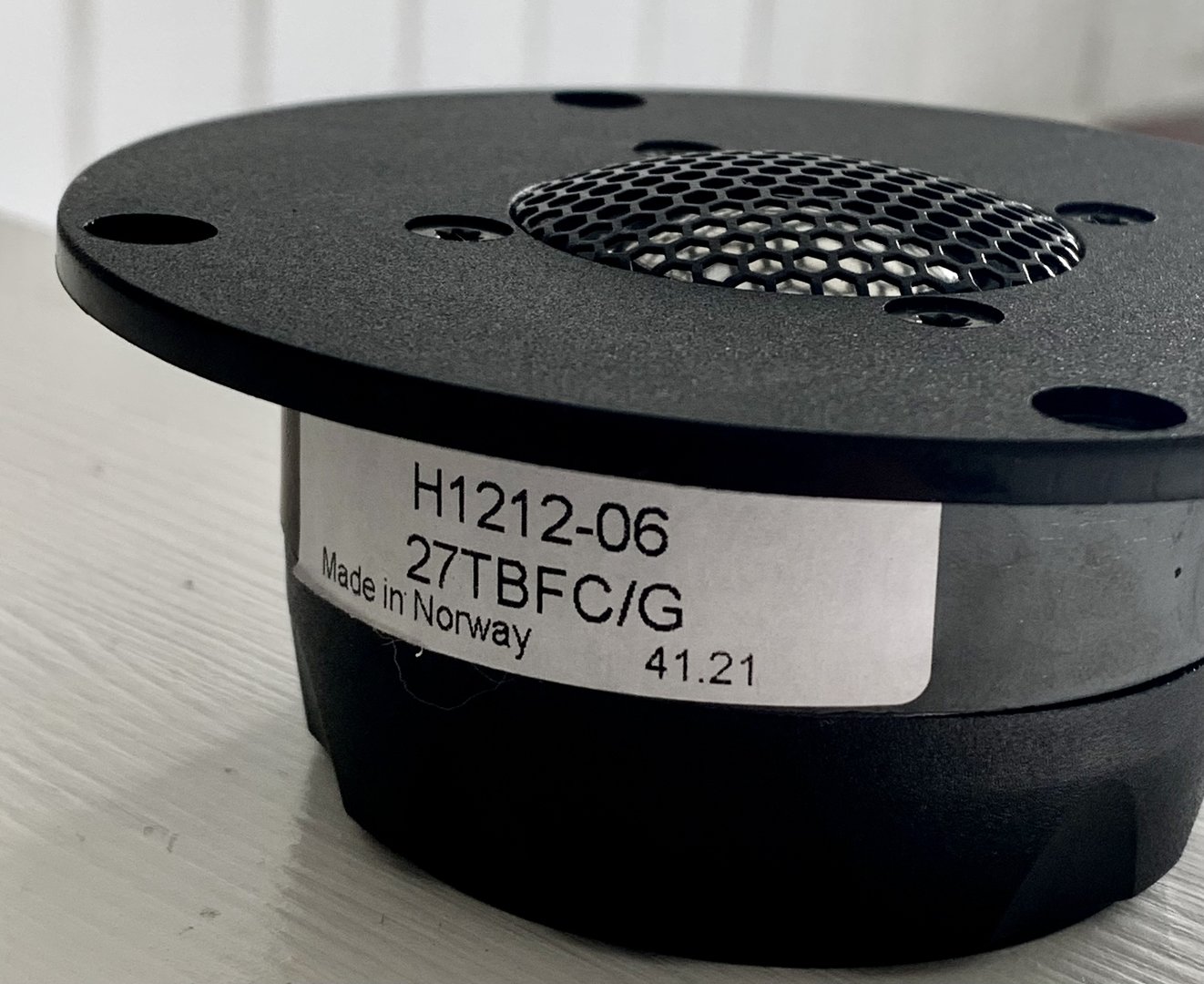

    Den fantastiske diskanten (som jeg tror er veldig lik DXT men uten waveguide):




    :






    Kalle Klovn

    Hi-Fi freak
    Ble medlem
    15.09.2009
    Innlegg
    3.607
    Antall liker
    3.202
    Sted
    Sandnes
    Torget vurderinger
    7
    Mye godt arbeid her! Jeg ser at du kommer ut med veldig høye dB tall, har du en forskyvning/kalibreringsfeil?


    Kalle Klovn

    Hi-Fi freak
    Ble medlem
    15.09.2009
    Innlegg
    3.607
    Antall liker
    3.202
    Sted
    Sandnes
    Torget vurderinger
    7
    Og så har jeg glemt litt her (lang tråd!). Hvilket basselement ble det til slutt? Jeg klarer ikke se av bildene om det er en vifa17 eller en coatet Seas papirmembran?


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.760
    Antall liker
    10.556
    Torget vurderinger
    10
    dB tallene er ikke kalibrert

    Seas CA22RNY, den mest lettdrevne, bra smekk


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.760
    Antall liker
    10.556
    Torget vurderinger
    10
    Skal koble opp DC-DC converteren mot batteriet i morgen. Da kjører vi 12 volten opp til 32 volt. Det liker 3255 chippen. Hvor mange realistiske watt får jeg da?

    Så da er Mission Completed 😎

    Lytte inntrykk konmer, stay tuned.



    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.760
    Antall liker
    10.556
    Torget vurderinger
    10
    Jeg gjør som franskmennene. Enkel mat. God vin.

    En bedre Chatånøff med en diger bakt potet, dressing og lett pannestekt spekeskinke oppi.

    Vin kr 389,-. Mat kr 15,- eller deromkring 😬


    Det er faktisk prioriteringen hjemme. Leter alltid etter høyrygg, «hverdagslam», etc i tilbudsdisken og sørger for å ha pottitter, løk osv samt god tid på kjøkkenet.





    duc916

    Hi-Fi freak
    Ble medlem
    21.09.2005
    Innlegg
    2.235
    Antall liker
    2.415
    Sted
    Vestfold
    Torget vurderinger
    3
    Skal koble opp DC-DC converteren mot batteriet i morgen. Da kjører vi 12 volten opp til 32 volt. Det liker 3255 chippen. Hvor mange realistiske watt får jeg da?

    Så da er Mission Completed 😎

    Lytte inntrykk konmer, stay tuned.

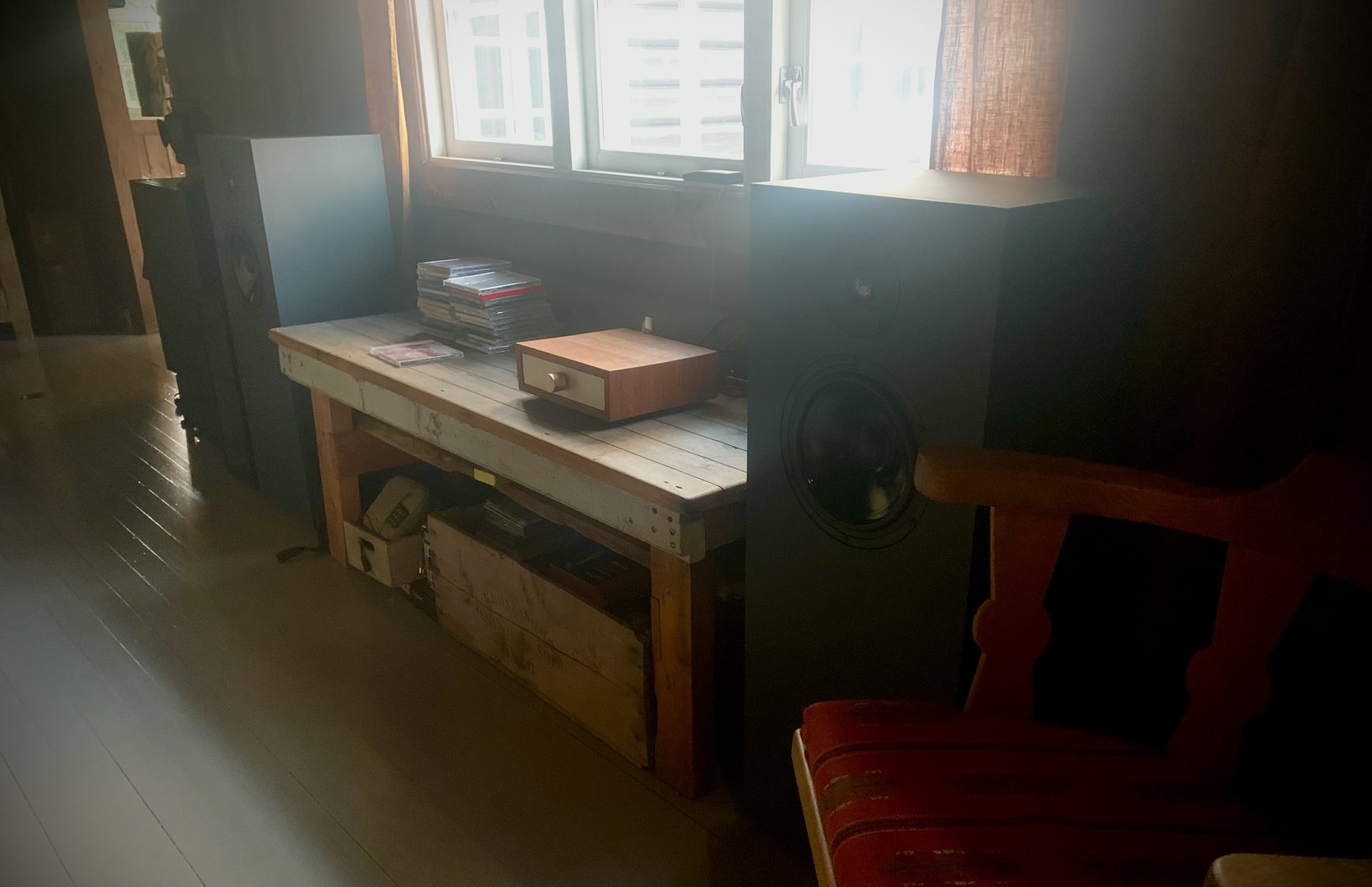

    Vis vedlegget 831588
    Hvis det er en single 3255 chip du har, satt i SE (stereo) mode, så sier datasheeten ca. 30 w i 4 ohm ved 1% thd og rundt 33 volt.
    Men var det utviklingskittet til TI du brukte (?) Følger kanskje med en datasheet på den (?)


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.760
    Antall liker
    10.556
    Torget vurderinger
    10
    Hvis det er en single 3255 chip du har, satt i SE (stereo) mode, så sier datasheeten ca. 30 w i 4 ohm ved 1% thd og rundt 33 volt.
    Men var det utviklingskittet til TI du brukte (?) Følger kanskje med en datasheet på den (?)

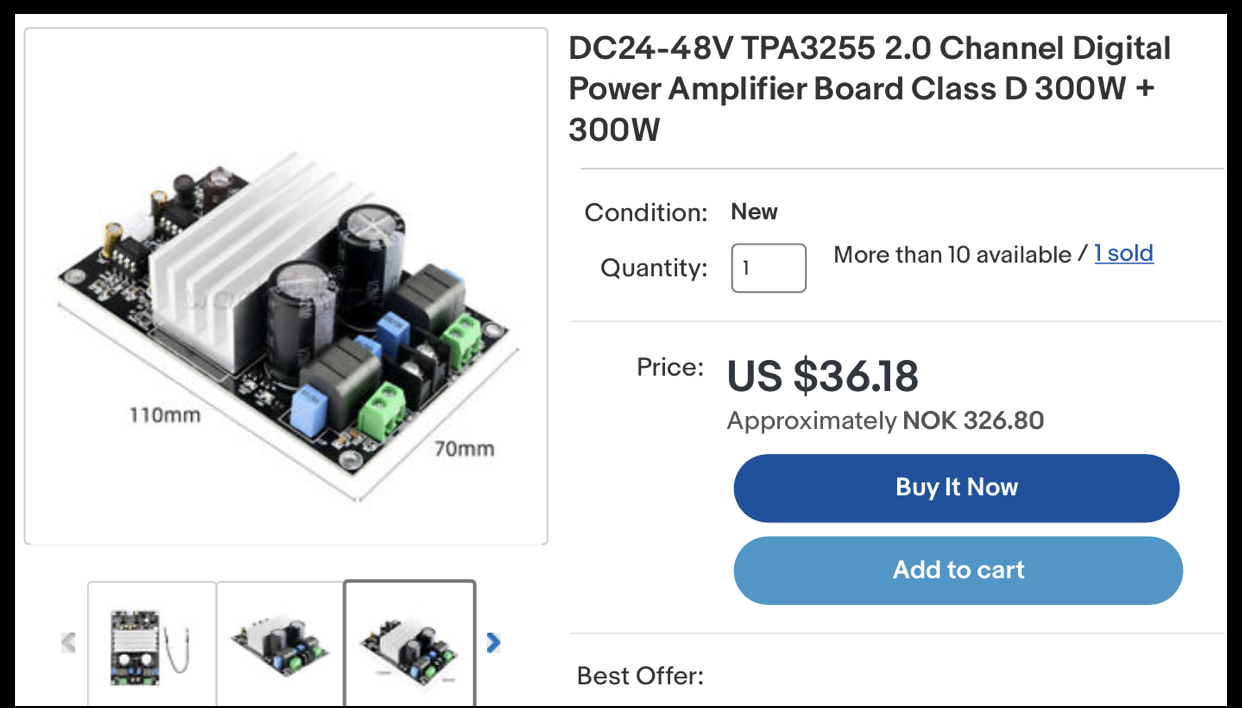

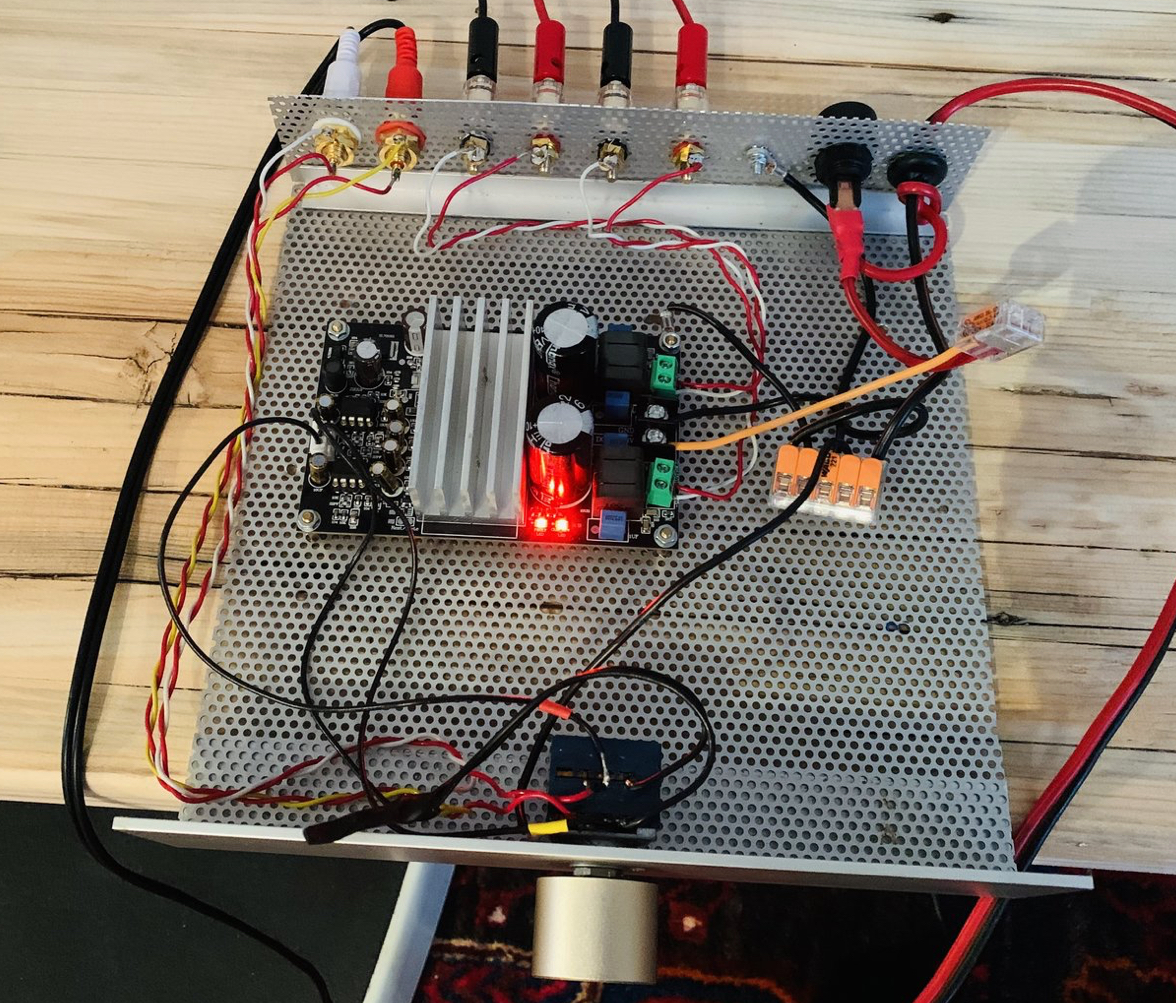

    Jeg brukte denne:




    Det låter kanonbra. Nærmest fullrange. Ekstremt bra skyv i bassen. Kan spille svært høyt. Å få så god lyd på en hytte med enkelt lite 12V solcelleanlegg er nesten naturstridig.

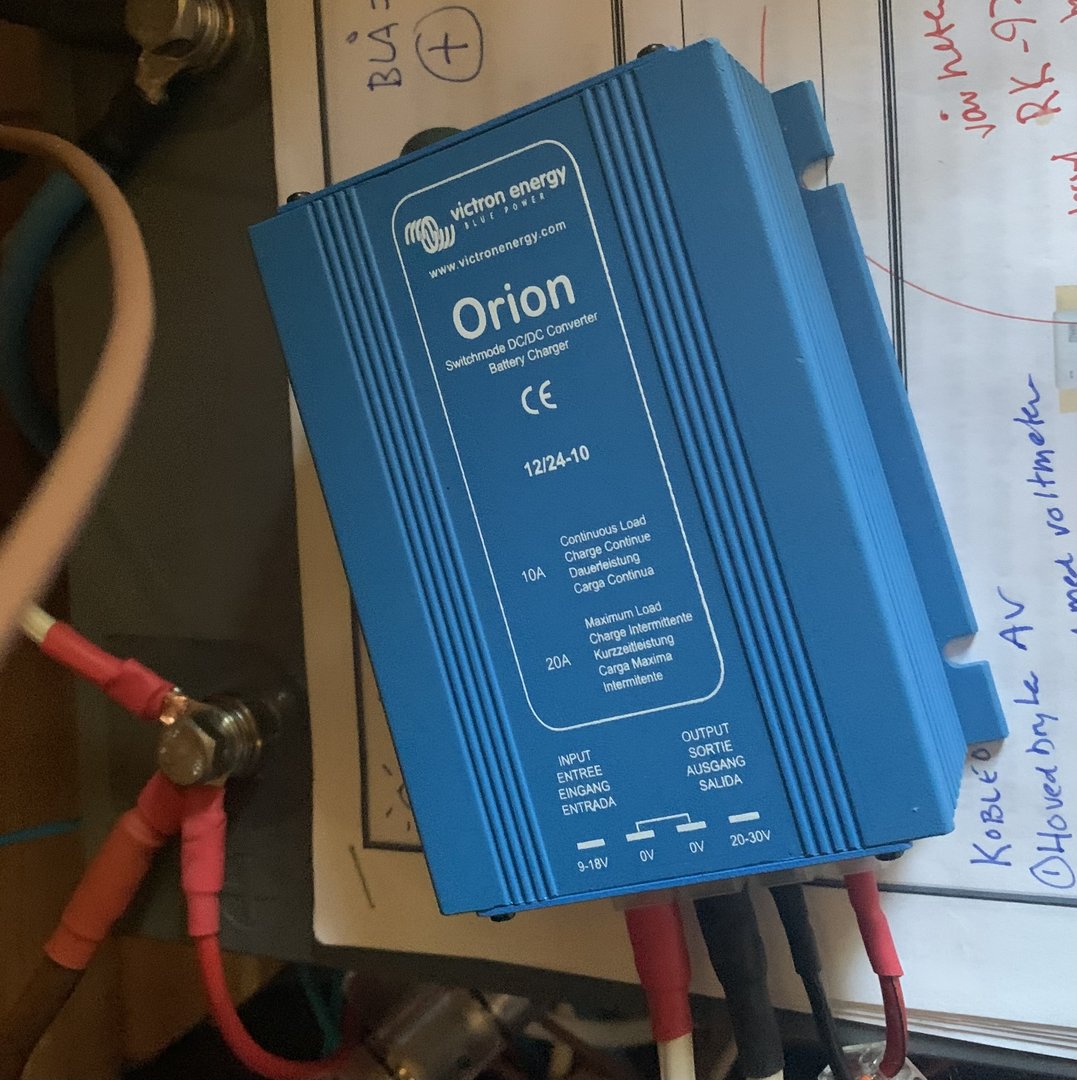

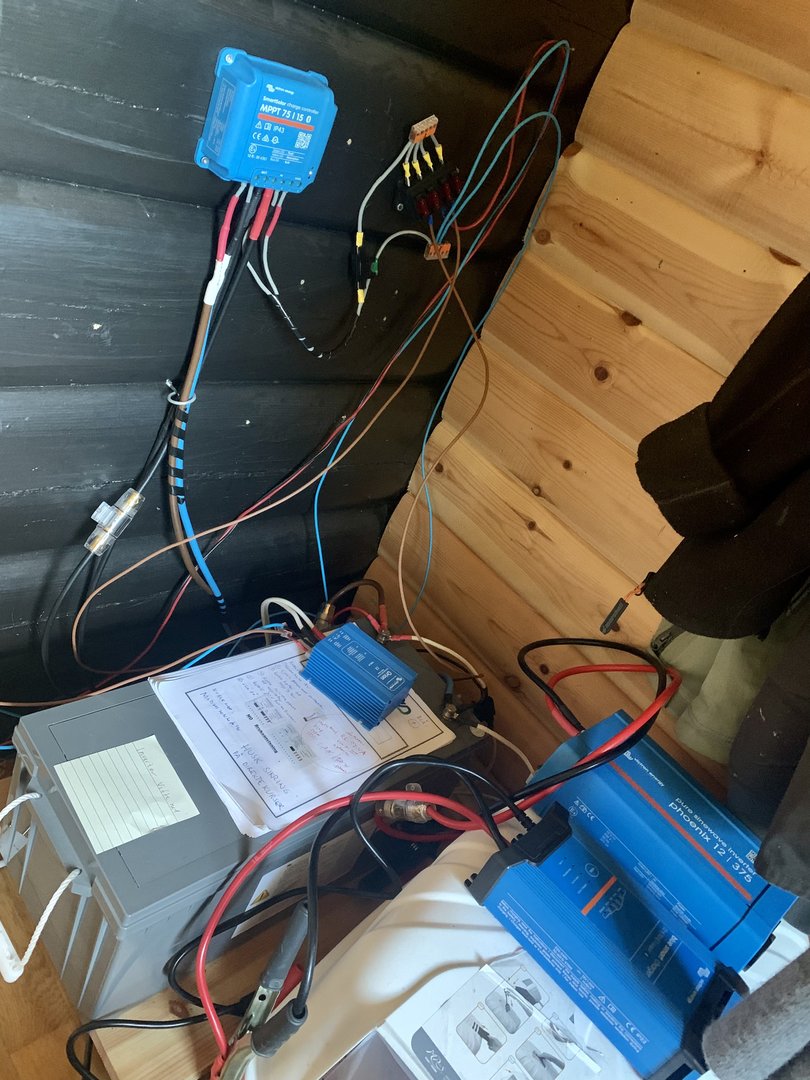

    12-30 volt (måler 31,8) DC converteren har et par meter 2,5 kvadrat bort til forsterkern. Converteren er koblet rett på batteriet med kort 6 kvadrat kabel med 15A sikring på.

    Neste prosjekt er å koble og rydde opp i «E-verket» i gangen.

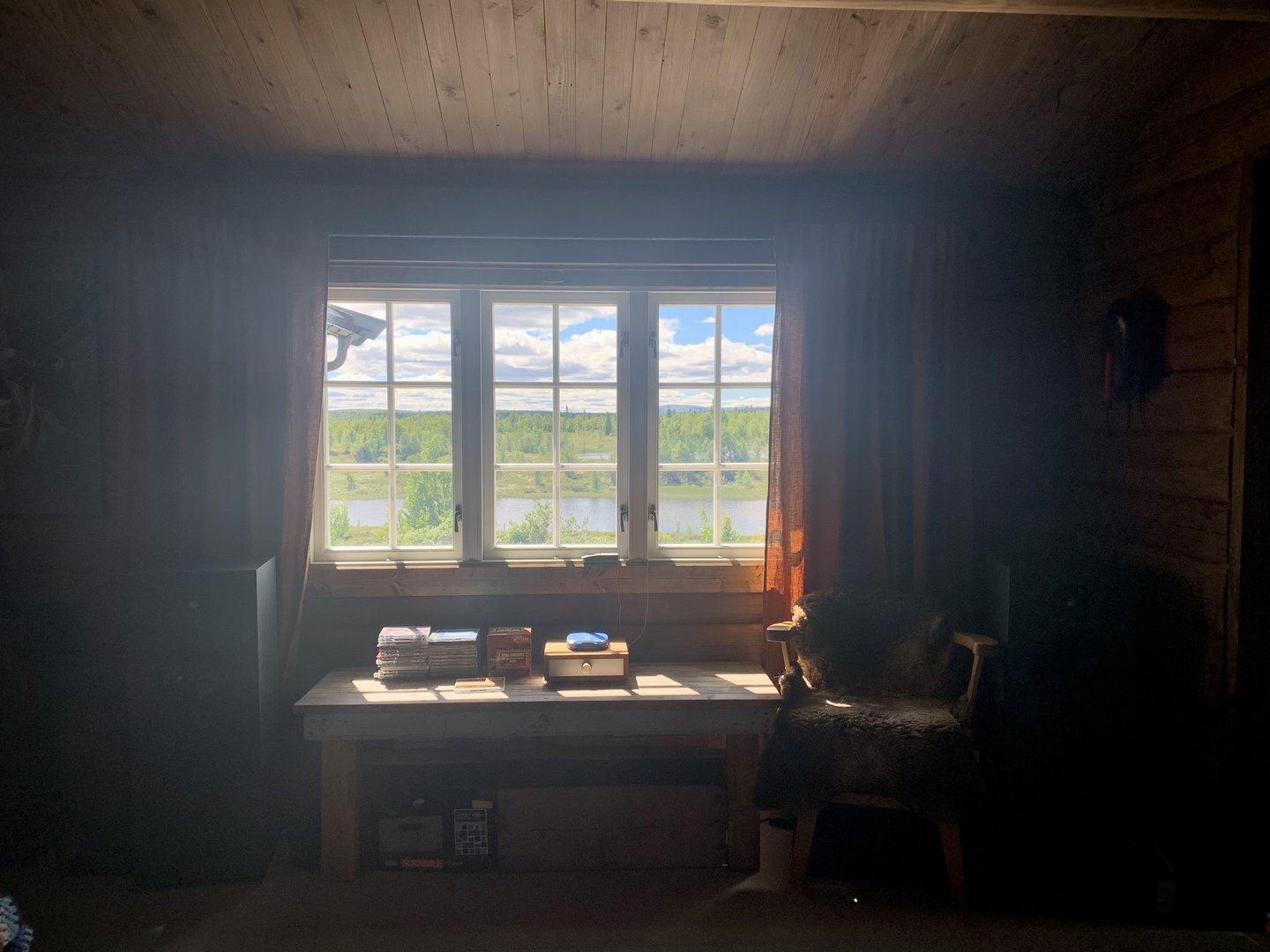

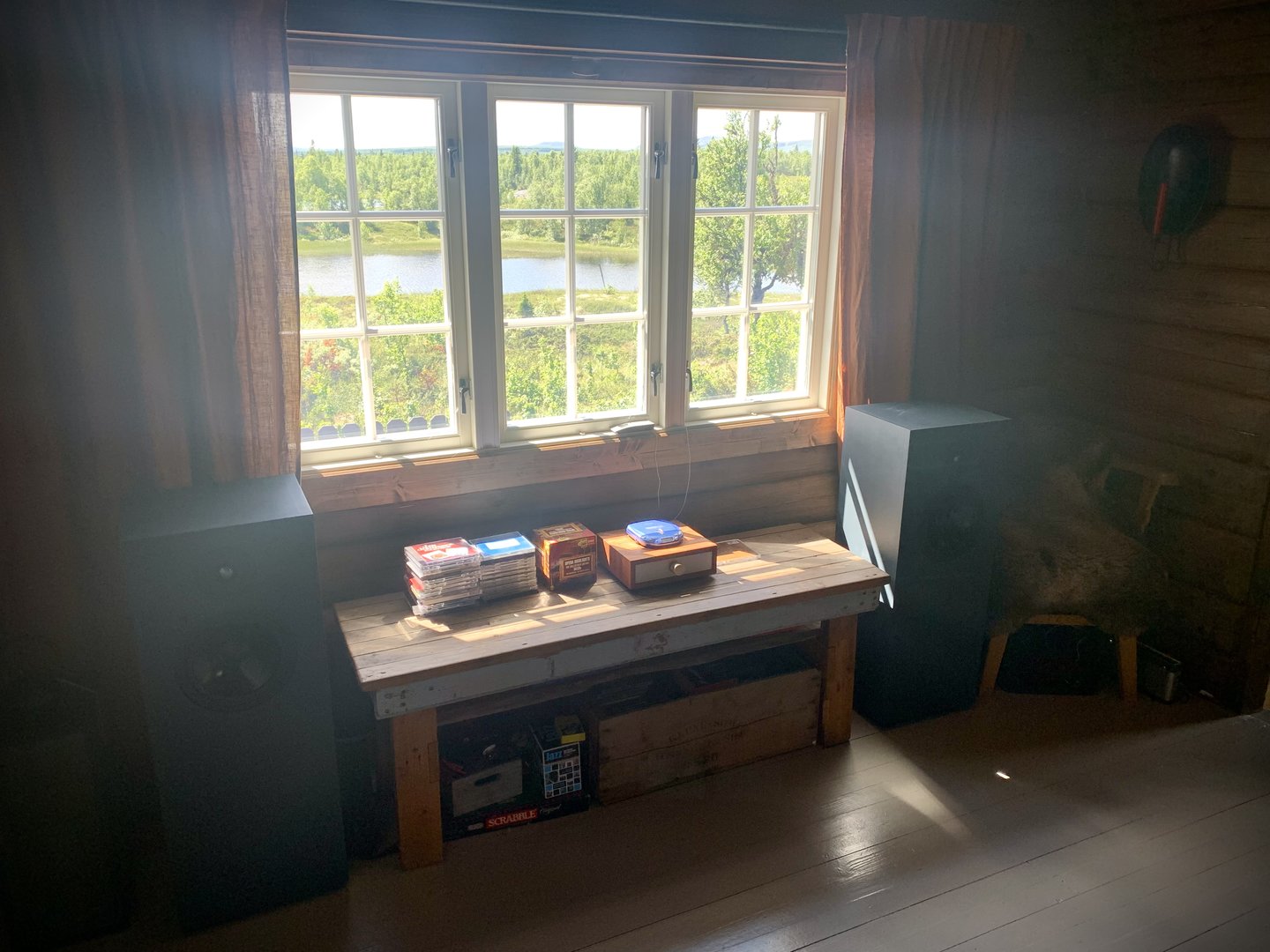

    Alternativ høyttalerplassring. Ikke 100% optimalt men ganske OK. Lafta stue med høy takhøyde.


    Sist redigert:

    duc916

    Hi-Fi freak
    Ble medlem
    21.09.2005
    Innlegg
    2.235
    Antall liker
    2.415
    Sted
    Vestfold
    Torget vurderinger
    3
    Det er vanlig at chipleverandøren (TI) utarbeider en application note som viser noen typiske oppsett. Antar at disse modulene er bygd på et design derifra. Og da tipper jeg at en får output som angitt i datasheeten, dvs rundt 30 w/4 ohm og 1%thd. 3255 kan brokobles, og det finnes noen moduler der ute som støtter det...
    Interessant oppsett, har et mulig hytteprosjekt på gang om en stund. Og der er det ikke innlagt strøm...


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.760
    Antall liker
    10.556
    Torget vurderinger
    10

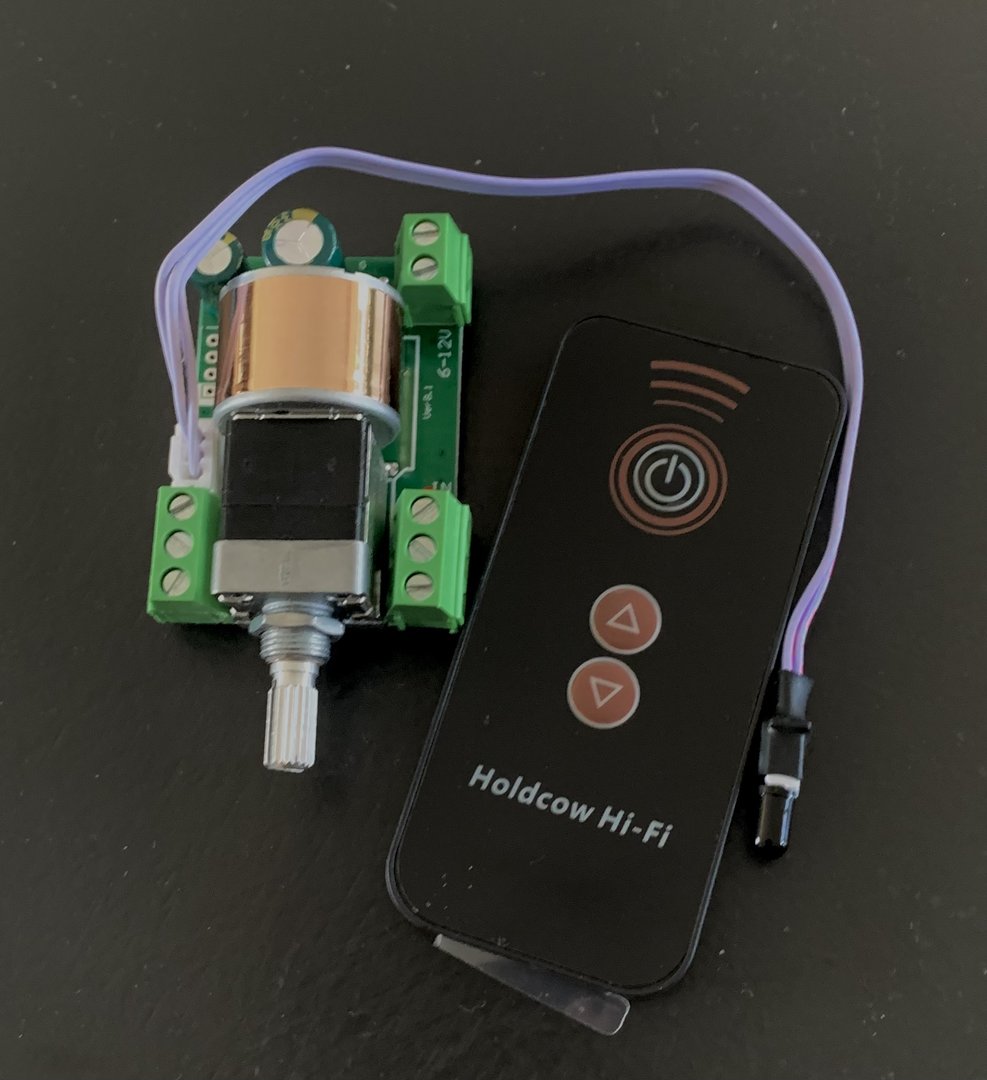

    Har funnet en fin liten billig streamer som tar TIDAL, Spotify osv og som går på 5V DC.



    6bm8

    Hi-Fi freak
    Ble medlem
    05.01.2005
    Innlegg
    2.020
    Antall liker
    619
    Sted
    Gressvik/Fredrikstad
    Torget vurderinger
    1

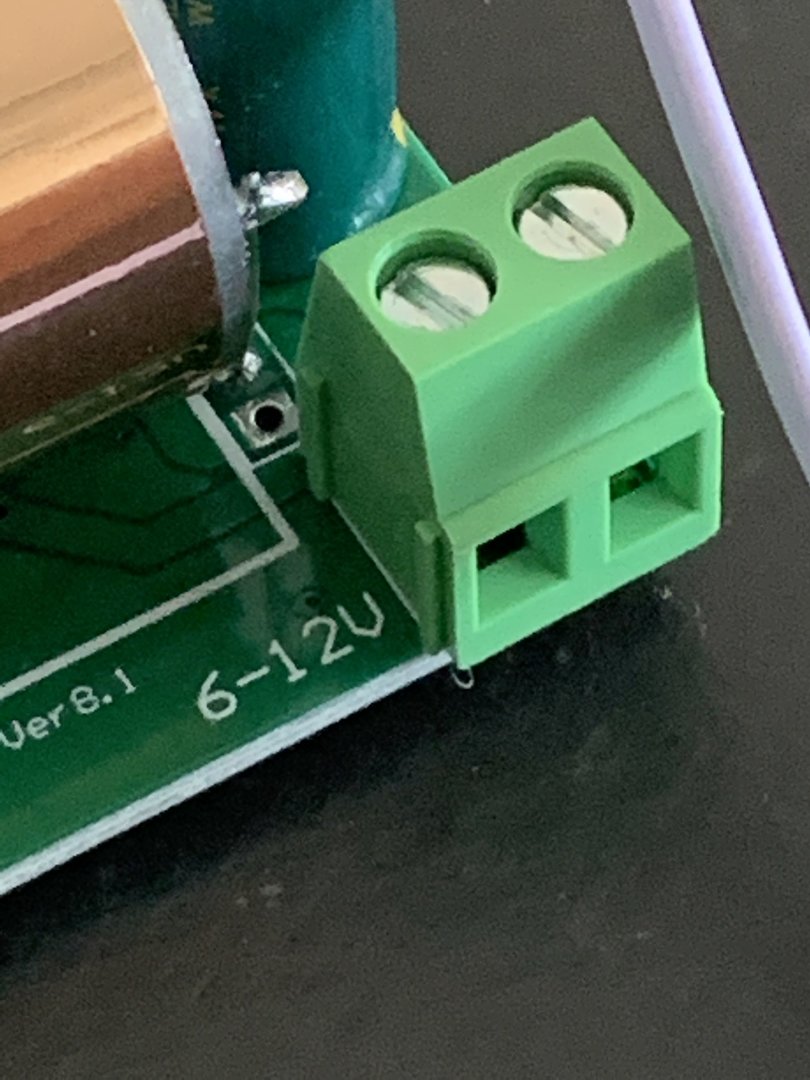

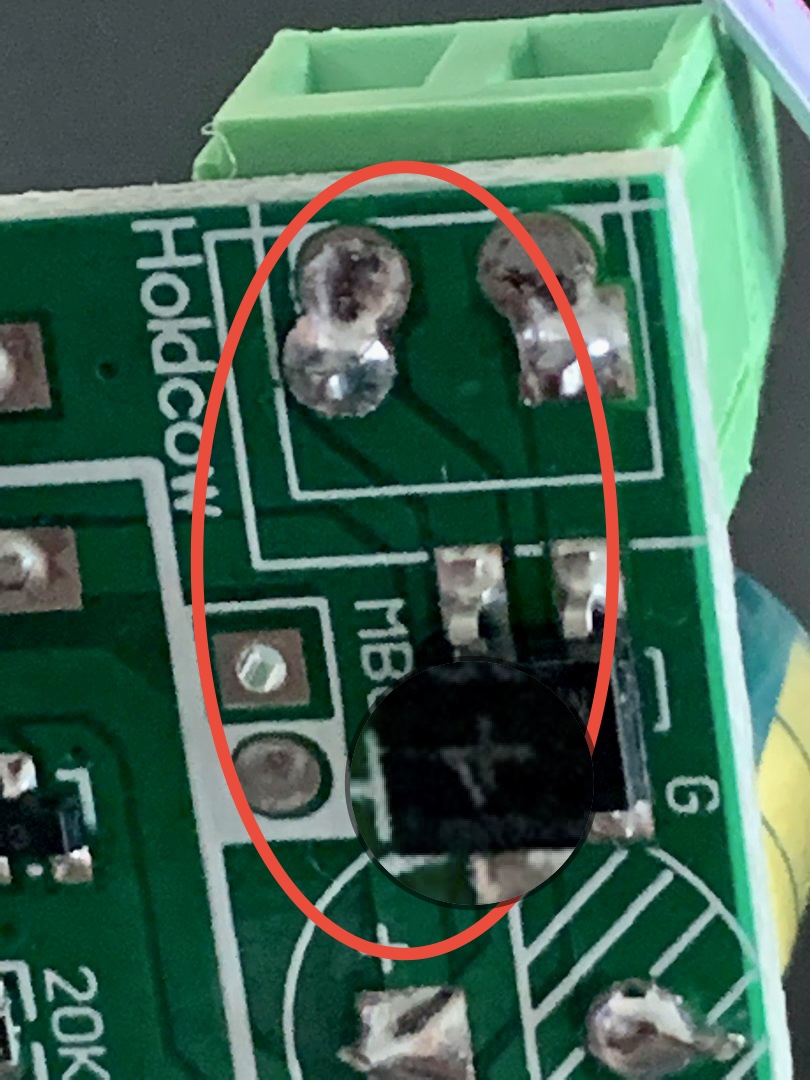

    Du kan benytte ac eller dc. Det sitter jo en likeretter under kortet.

    Sist redigert:

    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.760
    Antall liker
    10.556
    Torget vurderinger
    10
    Og da kan man koble pluss og minus hvilken vei man vil?


    Nikko03

    Hi-Fi freak
    Ble medlem
    15.11.2008
    Innlegg
    4.425
    Antall liker
    2.849
    Torget vurderinger
    3

    er det ikke den siden som blir + hvis du kobler dc da?


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.760
    Antall liker
    10.556
    Torget vurderinger
    10
    Var på Peer Gynt i går. Terningkast 1.

    Så i dag lager vi show «hjemme» istedet. Har satt min tante i sweet spot. Det var hun (+onkel) som turte å låne bort vinylsamlingen med Beatles førstepressinger til en 11 årig nevø i 1980 👍❤😎



    Fru Hornlyd raker sauebæsj 👏


    Sist redigert:

    duc916

    Hi-Fi freak
    Ble medlem
    21.09.2005
    Innlegg
    2.235
    Antall liker
    2.415
    Sted
    Vestfold
    Torget vurderinger
    3

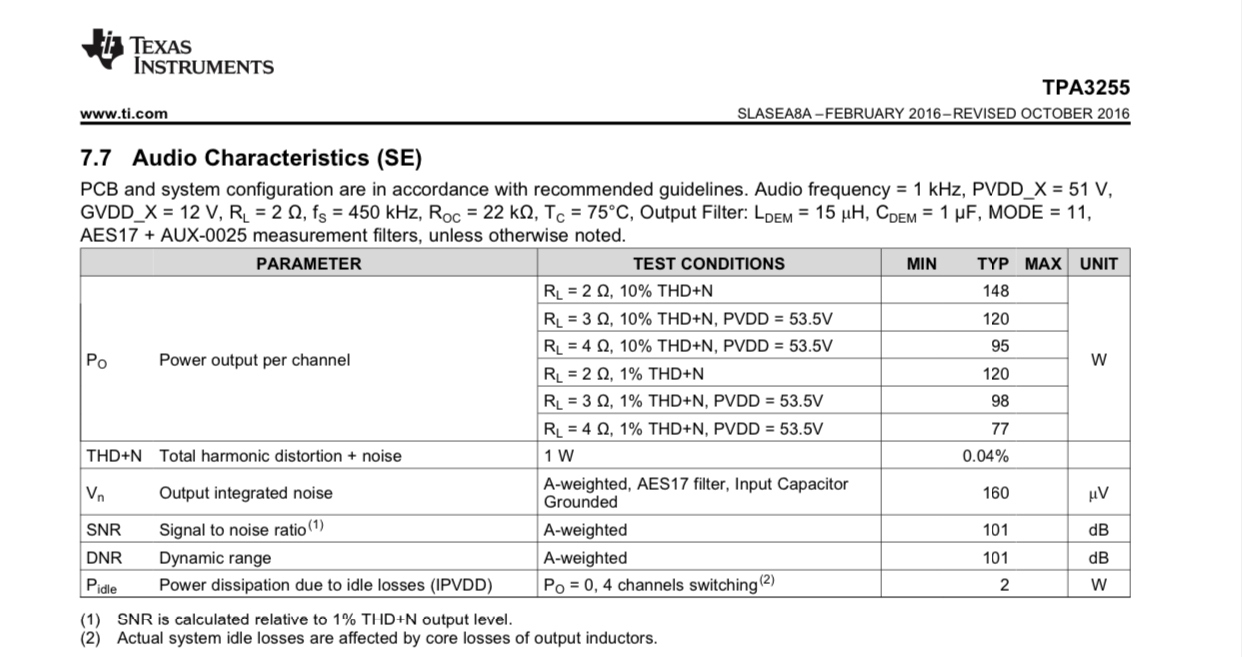

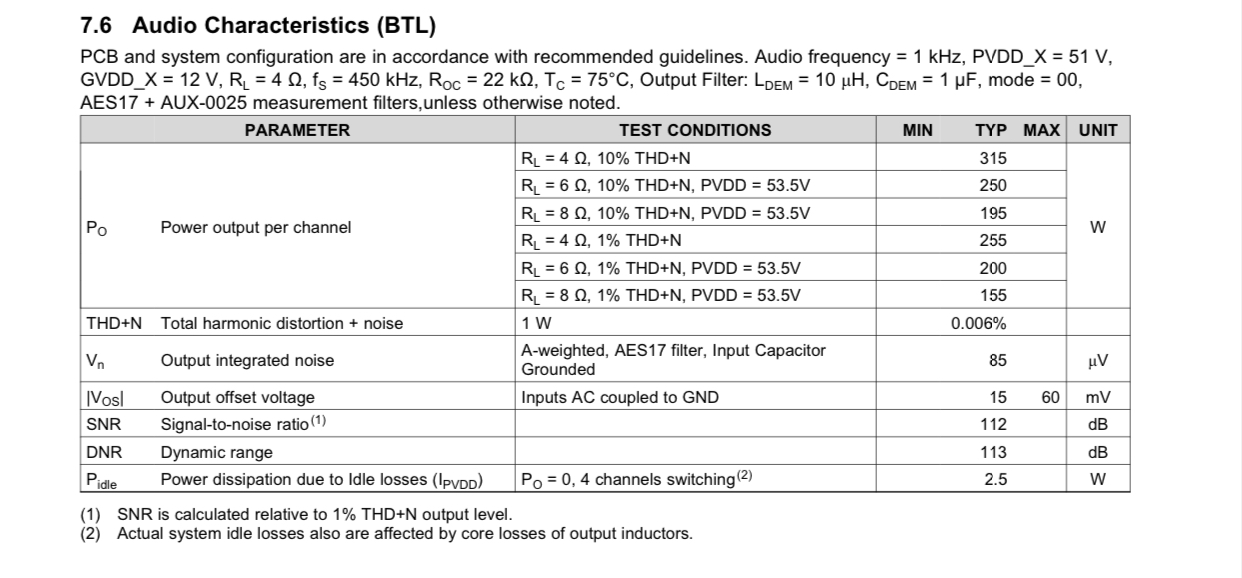

    3255 tåler vel 48v (?)
    2 brokblet på 48 v burde gi deg en del mer effekt...


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.760
    Antall liker
    10.556
    Torget vurderinger
    10
    Apropos innlegg 1587 over hvor jeg fortalte at tante og onkel lånte bort sin førstepressing samling kjøpt gjennom tenårene av Beatles til en 11 åring. Det var da jeg ble skikkelig glad i musikk og sparte til kassetter og etterhvert vinyl og cd.

    Man tenker kanskje at hæ, førstepressinger, krise???

    Neida. Ting skal brukes og gi glede. Ikke mures inne.

    Aubert de Villaine en av medeierne i DRC (Domaine de la Romanée-Conti) sier at vin skal drikkes. Det sies at å snakke om penger der er tabu, da blir du som gjest nærmest vist ut og at de egentlig ikke er så happy over investorer og labeldrinkers.



    Steinkare

    Overivrig entusiast
    Ble medlem
    15.06.2004
    Innlegg
    1.001
    Antall liker
    360
    Torget vurderinger
    10

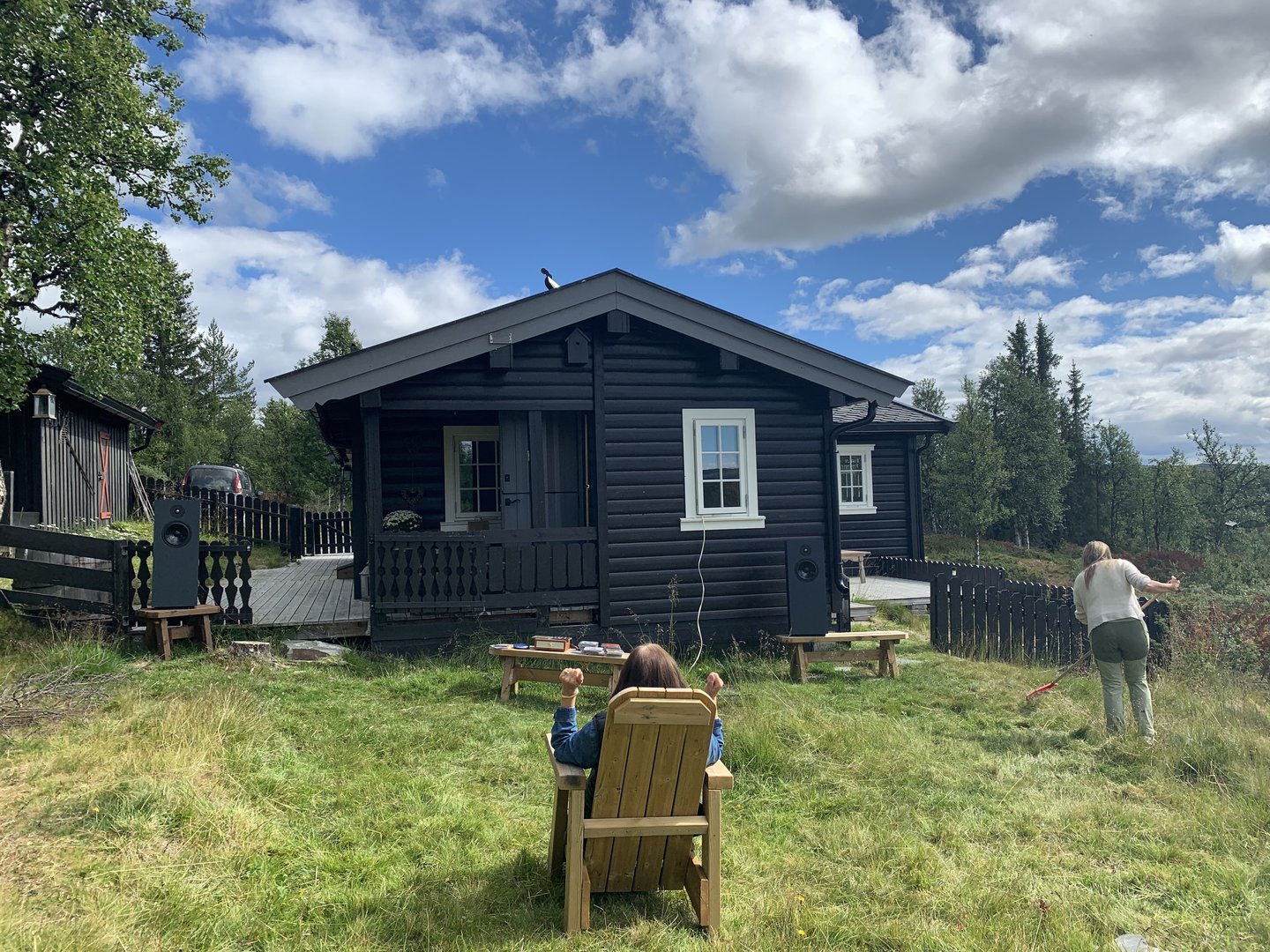

    Var på Peer Gynt i går. Terningkast 1.

    Så i dag lager vi show «hjemme» istedet. Har satt min tante i sweet spot. Det var hun (+onkel) som turte å låne bort vinylsamlingen med Beatles førstepressinger til en 11 årig nevø i 1980 👍❤😎



    Fru Hornlyd raker sauebæsj 👏

    Vis vedlegget 841034
    "Live"-ish... konsert på fjellet? Tante ser litt forknytt ut?


    Hornlyd

    Musikkglad
    Ble medlem
    01.04.2005
    Innlegg
    19.760
    Antall liker
    10.556
    Torget vurderinger
    10

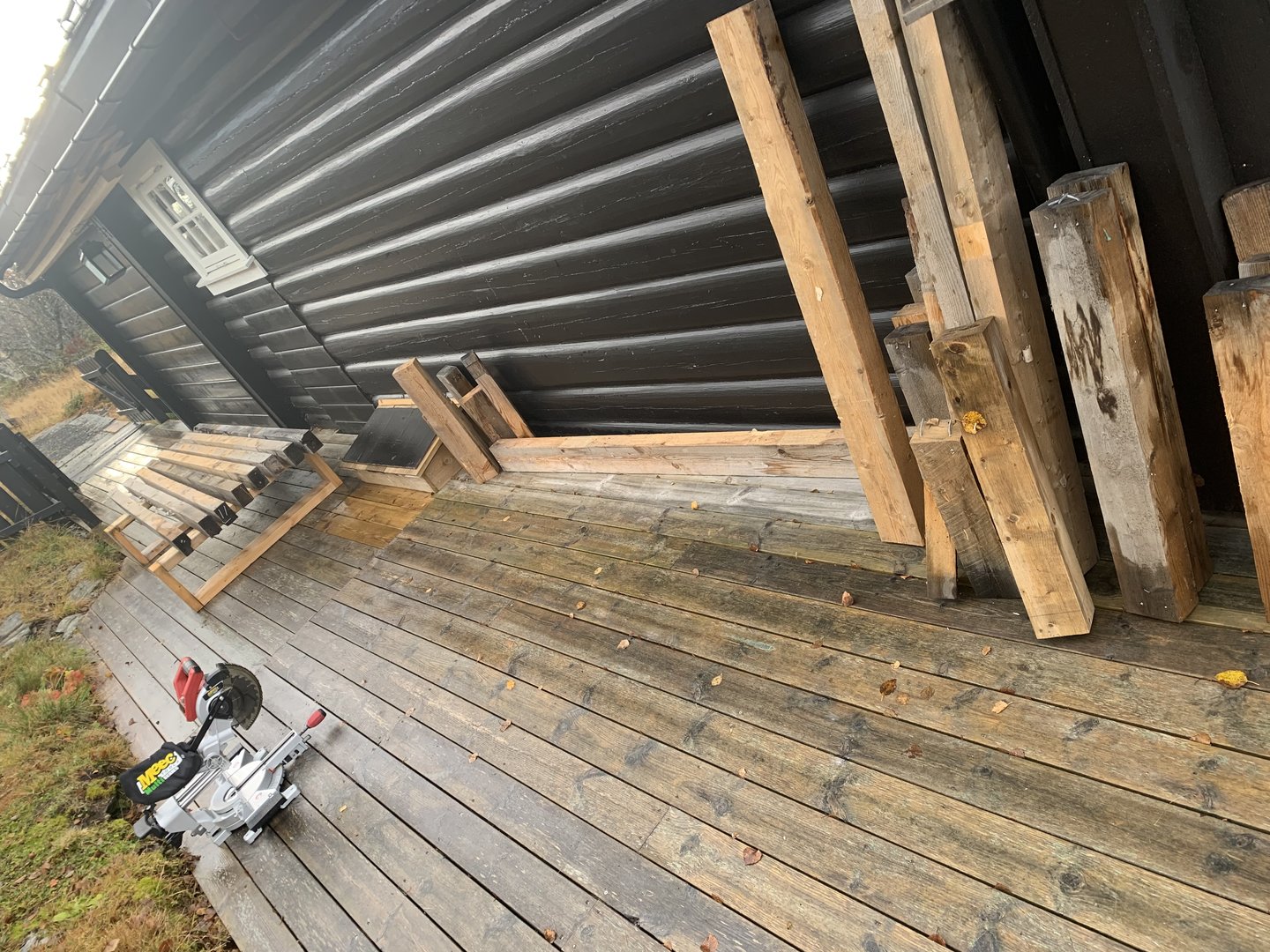

    Skal vi se om vi ikke skal få laget seng til fru Hornlyd og meg av innerveggene vi reiv. Her skal mest mulig gjenbrukes. Dette er vel hyttematerialer anno sent 70 tall?

    Dimensjonene er mye penere enn nåtidens trelast.

    Det er 7x11 cm og noe 7x13 cm.



    Fenalaar

    Hi-Fi freak
    Ble medlem
    12.05.2002
    Innlegg
    8.474
    Antall liker
    6.793
    Sted
    Narvik
    Torget vurderinger
    3
    Det er som regel slik at dimensjoner ut over vanlig 2x8" og av og til 2x12" er normalt ikke lagervare. 3x9" er bestillingsvare, men normalt greit å få tak på.

    Med dagens priser på trevare, så er gjenbruk knall :)

    Johan-Kr


    PeriodeLytter

    Hi-Fi freak
    Ble medlem
    26.02.2013
    Innlegg
    3.037
    Antall liker
    2.485
    Må finne meg en 12-48 V stepup?

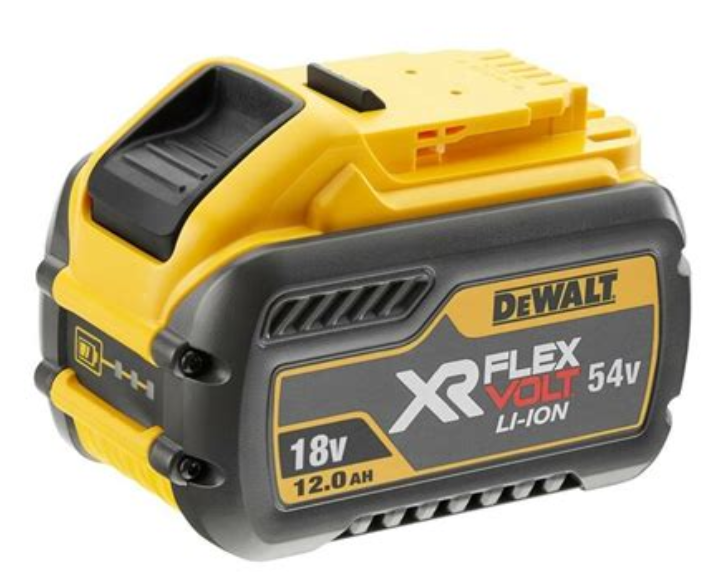

    Har du sett på disse Flex batteripakkene fra Dewalt? De kan lades i paralell med 18 volt men kan brukes både som 18 volt eller i serie med 54 volt ut. Nye gresstrimmeren vår kom med et slikt batteri og første tanken min var om et slik batteri har nok futt til å drive et effekttrinn off the grid.
