Tracrix 200 har fått samme behandling, men her må det selvsagt et støttestag til, lages justerbart slik at det kan tiltes etter behov, men satser på at det skal stå horisontalt, selvom drivern blir 184 c, over gulvet
|
permorten bygger nye høyttalere
- Trådstarter permorten
- Startdato
Diskusjonstråd Se tråd i gallerivisning
-
Lekkert arbeide Per Morten...Og lærevilligheten er høy....Koser meg med tråden din og blir litt inspirert selv her jeg...
Jeg er også veldig spent her, har handlet inn et marchand xm44 3veis, men forsterkervalg lager litt hodebry om dagen, hornstativer er under beising/lasering og fjerning av dustscreen / montering av drivere gjenstår.
mvh
Takker ! ja hadde jo vært morsom om fler hadde gått samme vei, fallhøyden er kansje større enn med trad. løsninger , men muligheten for gevinst i toppklassen er altså der !Lekkert arbeide Per Morten...Og lærevilligheten er høy....Koser meg med tråden din og blir litt inspirert selv her jeg...
mvh
Meget artig og flott tråd, her snakker vi "Hand made in Hønefoss"
Flott arbeid, resultatet her blir ytterst spennende å følge med på
gismo
Kunstnerens artistiske frihet!!
Da blir det mer info herfra, har brukt noe tid på jmlc 600 hornet og spørsmålet ru overflate, lakkerte indre del og drysset på et tynt sandlag som fikk fler lakklag, men måtte gå i tenkeboksen om det her virklig var rett.
Golfball mønsteret lager vel små hvivler nede i fordypningene som gjør strømningsmotstanden mindre, mens en sandpapir overflate trolig virker stikk motsatt , jeg så bort fra timevis med dremel med golfbal mønster som mål og resultatet ble vel enslags småujevn flate innerst og glatt allerede halvveis

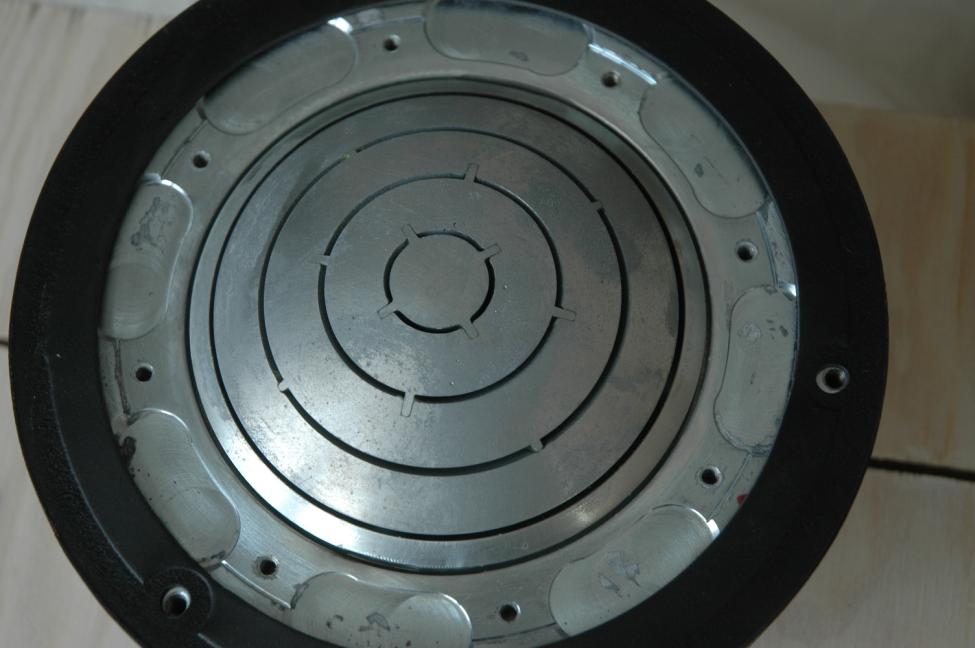

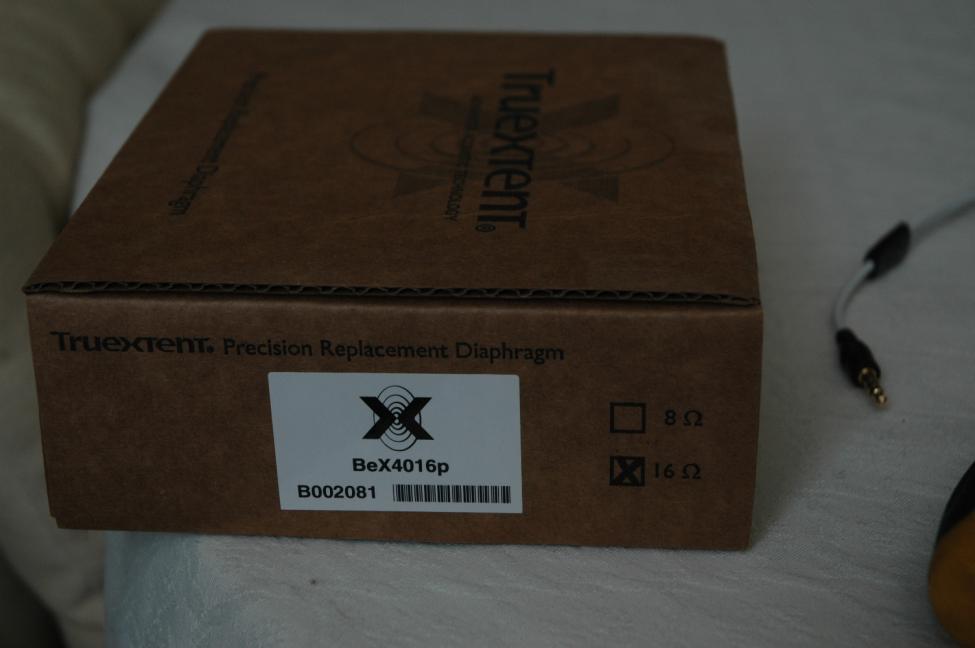

Fikk montert 2447 driveren , sitter forstatt original membran i og denne skal byttes ut med radian alu, men er usikker på 8 eller 16 ohm så noen målinger må gjøres. Innfestingen av tractrix hornet belaster nok flensen endel og med såpass mange kilo ble jeg litt betenkt, itillegg kunne jeg godt tenke meg å eksperimentere med større bakkammer , resultatet ble ettpar ekstra "bøyler" som gir muligheter for alternative bakkammer løsninger og samtidig sikrer driveren fast i stativet.

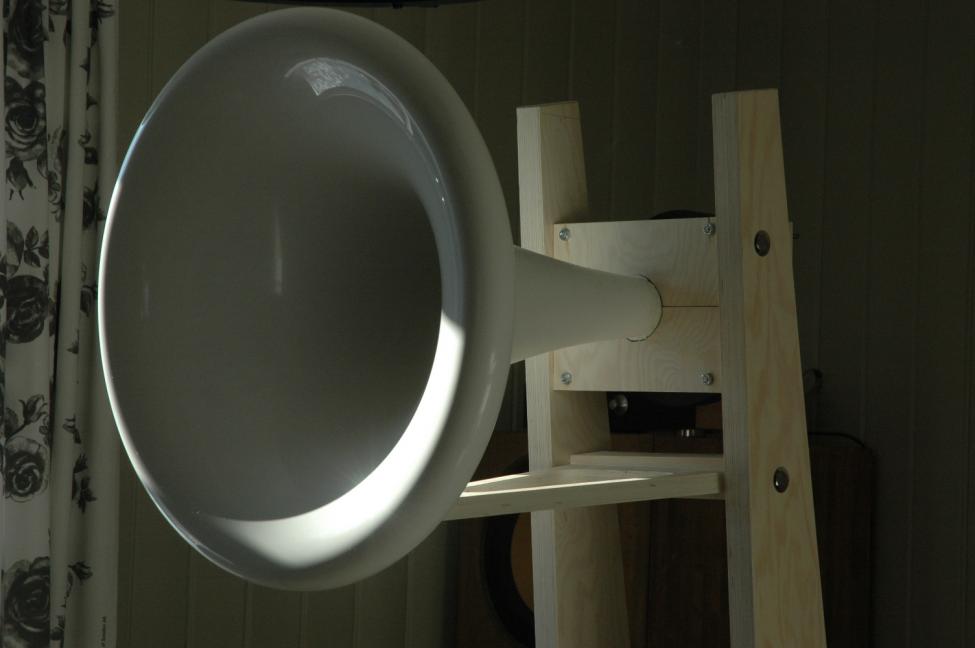

Fordelen med denne innfestingen av 2447/ tractrix200 er at justeringen i høyden blir en lek
Selvom de viste basskassene nok er en langt bedre lydmessig løsning ( de ble jo bygd til dette formålet) , vurderer jeg sterkt en mer kompakt utgave. Har begynt produksjon av to nye - mer kompakte kabinetter ; 60x60x80 ( bxhxd) med èn stk precision devices 2150 i hver.
Etter litt sjauing fikk vi tractrix 110 horna på plass igår, montering av jmlc600 og fostex t500 gikk relativt greit.
Nå begynner den egentlig jobben; måling og jobbing med filter - spennende !
- Ble medlem
- 06.02.2005
- Innlegg
- 1.111
- Antall liker
- 1.351
Har akkurat lest gjennom hele tråden, og må bare få gratulere med fantastisk innsats og foreleøpig resultat. Elsker disse tråder som viser at det meste går an, hvis man ikke gir opp på halvvegen. Gleder meg til å følge tråden videre.
Steen
Om det ikke skulle bli vellykket lydmessig har du ihvertfall et anlegg med skikkelig WAF!
Kjempe bra jobba og takk for at du deler prosjektet med oss.
Det er mulig du har beskrevet dette før, men jeg våger meg alikevel;
hvorfor bruker du to kompresjonsdrivere med omtrent samme membranareal til å dekke to foskjellige frekvensområder?
Tenker da på 2447 og 2451? Klarer 2447 seg lenger ned i frekvens? Hvorfor ikke gå for et stk JMLC 270 og så la TAD1201 ta det under? Da sparer du jo litt plass i høyden, samt at det blir lettere å bygge passivt filter. Ren nysgjerrighet fra min side altså
mvh FredrikSkal du bruke både 2451ene og 2447 i denne høyttaleren eller er 2451 til annen høyttaler? Hvorfor alu membran og ikke beryllium membran i 2447ene?
Lurer selv fælt på hva jeg skal bruke i mine 2447 så derfor spent på valga og hvorfor
Edit: ser at FredrikC lurer på mye av det samme ja
Først må jeg få konstatere at dette er mitt første hornprosjekt og min kunnskap hittil baserer seg på 30 år med " vanlig " diy høyttaler bygging, og et års tid med nettsurfing : HORN !Skal du bruke både 2451ene og 2447 i denne høyttaleren eller er 2451 til annen høyttaler? Hvorfor alu membran og ikke beryllium membran i 2447ene?
Lurer selv fælt på hva jeg skal bruke i mine 2447 så derfor spent på valga og hvorfor
Edit: ser at FredrikC lurer på mye av det samme ja
tanken opprinnelig var ; 2447 i tractrix 200 450 -3000 hz + tad 2001 el.l i jmlc1000 fra 3000 og opp.
Etter grubling frem og tilbake og total tørke på brukten vedr tad2001 fikk jeg en ny ide, inspirert av romy the cat sine horn.
spørsmålet jeg stilte meg hva kunne bli totalt bedre enn ovenstående tanke ? jo , hvis jeg bruker et kortere horn helt ned til 1200 og innfører en supertveeter.
planen blir altså ;
tractrix200/2447 450 - 1200hz. og med radian alu fordi denne har plast oppheng og er tyngere enn beryllium; resultatet blir en lavere egenresonans og siden delingen er såpass lav er ikke be. gevinsten så stor. tractrix fordi 200 hz hornet bare er 60 cm og vi deler langt unna hornets ekstremer.

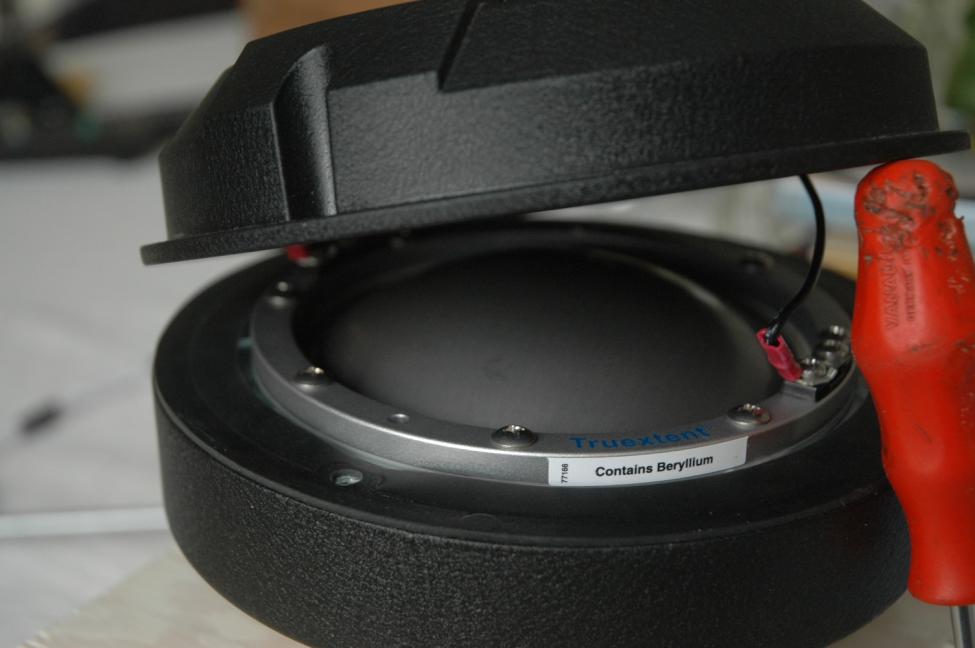

jmlc600/2451 1200 - 8000hz. beryllium membran har helt klart stor fordeler oppover i hz og var en forutsetning , 4 " driver med be er jo lineær laangt oppover og mer membran gir enda mindre membranbevegelse , jmlc 600 hornet er ikke mer en 13 cm dypt og ser mer ut som en waveguide , vi tro det gir en fin offaxis respons og lite hornlyd - helt ned til 1200 hz.
fostex t500 kjøpt på grunnlag av positiv feedback her på sentralen.
mvh
Sikkert et alternativ, både på den positive og negative siden ?. jmlc270 har jo kommet til etter jeg kjøpte mine tractrix200.
mvh
Takk for det ! Nei, de er jo nesten ikke synlige der de står, èn ting er 110 hornet, men det tractrix 200 høyt der oppe .. To store hodetelefoner.Herlig, P.M.! Ikke for dominerende heller.. Har jobbet bra i vinter.
Jeg har ikke stressa i vinter, men holdt en lav jevn fart , slik har jeg ikke gått fortere frem enn at jeg har fått grublet ferdig, det er vel nå problemene/utfordringene kommer.
Takker gut_man ! Det MÅ låte minste like bra, men er nok ikke gjort i en fei.Rett og slett dritimponerende permorten! Låter det i nærheten av hva det ser ut har du en vinner der Har du fått lyd i dem? Synd med de flotte basstårna som må krympes da..
Dette er upløyd mark, og hvor mye godlyd vi kan få ut av jbl 4" drivere vil vise seg, jeg har heller ikke kommet i havn på forsterkersiden, er litt usikker på om f,eks en ( for meg) ukjent 300b forsterker er greia og justere etter. Skulle vel hatt 2 stk pass f5 el.l. ( gjerne med kortslutningssikring..!)
Ja, synd med de bass tårna, vurderer å legge ut for salg, men akkurat focal 13KX er umulige å oppdrive ( ikke samme som 33kx), jbl 2227 var det også smått med ifjor.
Vi får se, alternativet er lagring til et evt. større lytterom blir tilgjengelig.Jeg tror nok kanskje jeg ville holdt meg til en 3-vegs løsning med kun 1 JBL driver pr side men kan samtidig for lite om horn til å si noe om hvordan JMLC/Tractrix fungerer i de forskjellige frekvensområdene så det kan godt være at dette er ett lurt valg!
PD2150 skal jo være ett veldig kapabelt element så det kan jo og bli artig.
Uansett ett vanvittig imponerende bygg!
Takk til deg Steen ! Jeg synes også slike tråder er morsomme, og ved å dele info slipper alle å gå i samme fella, skal forsøke å legge ut mer etthvert - målinger etc.
mvh
Tusen takk ! under forberedelsene brukte jeg masse tid på emnet, lekte jeg meg med hornresp og tractrix er nok et meget bra alternativ til jmlc, og uansett bør en nok ikke strekke arbeidsområdet ut over for mange oktaver, sier de lærde da.
Virker som f.eks den akustiske impedansen svinger mer ned mot grensehz på jmlc og da blir jo det med båndbredden viktig, ser heller ikke ut som tractrix har mindre spredning generelt - heller motsatt , allt teori selvsagt..
Ja pd2150 er et spennende element, helt klart !
ellers er 2435 et alternativ til 2451 m. be. så noen målinger på diy audio; langt oppover er faktisk 2435 ørlite bedre! -
