OB prosjekt: 2 x Eminence 15" + Tang Band 8" fulltone og bånddiskant

[LMC]

Flott. Nå går det i aktiv deling men etterhvert skal disse gjøres helt passive for single amping og da.......

hvorfor prøve noe i morgen når det kan gjøres i dag?
mvh
Leif



[slowmotion]

Hvorfor ikke passiv deling på linjenivå for multiamp?



[Hornlyd]

Sånn. Hvor heldig går det an å bli? Vel, egentlig har vel prøv og feil ved hjelp av aktivt delefilter gjort hele jobben. Det som var den virkelige fulltreffern var nivået. Trengte ingen demping, det traff midt i blink

Bånddiskanten på 6 ohm er delt med en 0,68 uF. Etter det jeg kan forstå er det langt forbi 20khz. Uansett synes jeg det passer fint :

Fulltonene er på 8 ohm / 93 db
Bassene er på 8 ohm / 97 db som blir 4 ohm / 103 db

Spiller nå på en Rotel 2x100 watt klasse D. Litt skarpere enn jeg er vant til. Senere skal jeg brokoble Firtst Watt F4 forsterkerne og høre hvordan det låter.

Her er filteret:




Og skjemaet:




Og høyttalern:




PS. trykk på bildene for større versjon



[Hornlyd]

Fulltonen, Tang Band W8-1808, har følgende kurve:



Skal prøve med impedansekorrigering og et lite sugefilter. Her trenger jeg innspill



[Hornlyd]

Lurer på om en variabel L-Pad gjør mye ugang? Det er mulig man trenger ørlite ekstra nivå i bassen i større rom. Bånddiskanten trenger trolig litt demping.

Hva med en slik?



[Hornlyd]

Tipper følsomheten på hele greia er 93 db.

MAE SET1 driver dem fint . Langt mer luftig og dynamisk enn Rotelen.



[bjarnetv]

hvis det låter bra, så har jeg vel egentlig ikke så mye å komme med på dette stadiet, men husk at mange mener at alpha bassene avviker fra teorien med passivt delefilter.
jeg fikk iallefall anbefalt å bruke kondensatorer rundt 200uf for å dele rundt 200hz; så kanskje det burde være neste forsøksprosjekt?

angående lydkvaliteten på l-pad, synes jeg at det i den store sammenhengen er det bede å matche volumet mellom elementene fremfor å uroe seg over manglende/for mye bling i signalveien; ergo ville jeg smidd inn en l-pad, og eventuelt erstattet den med hønetannmotstander når du har funnet riktig nivå og materialnevrosen slår inn



jeg ville også heller spilt på f4 enn rotelen: styrken til icepower ligger i bassen.



[Hornlyd]

Trenger vel egentlig ikke L-Pad. Litt finpuss på bånddiskanten kanskje??

Jeg lurer på en ting. I og med at bassene har low pass med 12 db filter og fulltonene high pass med 6db så skal vel fasen snus på fulltonene.......eller?



[bjarnetv]

Trenger vel egentlig ikke L-Pad. Litt finpuss på bånddiskanten kanskje??

Jeg lurer på en ting. I og med at bassene har low pass med 12 db filter og fulltonene high pass med 6db så skal vel fasen snus på fulltonene.......eller?

fra wikipedia.

It is commonly thought that there will always be a phase difference of 180° between the outputs of a (second order) low-pass filter and a high-pass filter having the same crossover frequency. And so, in a 2-way system, the high-pass section's output is usually connected to the high frequency driver 'inverted', to correct for this phase problem. For passive systems, the tweeter is wired with opposite polarity to the woofer; for active crossovers the high-pass filter's output is inverted. In 3-way systems the mid-range driver or filter is inverted. However, this is generally only true when the speakers have a wide response overlap and the acoustic centers are physically aligned.

altså bare å prøve, og velge det som låter best.
hvis du har måleutstyr vil du får en dip i crossoverfrekvensen hvis fasen er feil; altså en enkel sak å se



[Hornlyd]

Tenkte det ja. Men gidder ikke i dag 8)



[Hornlyd]

Målte med XTC
Det var en dip ved crossoverfrekvensen :
Snudde fasen til fulltonen og nå måler det jevnere og låter riktigere

Før jeg spretter champisen skal jeg koble tilbake. Men ikke nå, for nå lytter jeg på brokoblede F4 i balansert modus. 100 watt pr kanal i klasse A.....DIGG 8)



[Hornlyd]

Dette funker supert. Har koblet fra bånddiskantene. Her trenger jeg en variabel L-Pad. Smak og behag må kunne justeres. Er usikker på hvor jeg skal dele?

6 ohm og 14kHz = seriekondis på 1,89 uF

Tang Band RT-1516SB:
http://www.tb-speaker.com/detail/1230_04/rt-1516sb.htm

Den brukes forresten i modifisert utgave på ZU Essence og der deles den ved 10kHz:
http://www.tnt-audio.com/casse/zu_essence_e.html


Noen som har innspill?



[Hornlyd]

0,68 uF er tilbake på bånddiskantene, men nå med snudd polaritet (tilsvarende fulltonen)

Brokoblede F4 spiller svært bra på disse nå

Nå skal jeg regne litt på et lite sugefilter på Ca 5 db ved 900 hz med en Q (nå vet jeg ikke hva jeg snakker om) fra 700-1100 hz

Noen innspill? :



[Hornlyd]

Har lastet ned SynRTA og gjort noen kjappe målinger med XTC micen som jeg plugget inn i usb porten.

Glattet 1/12 og kjørte curve hold (den røde)

Første måling er ca en meter fra i nedkant av fulltonen



[Hornlyd]

Andre måling er et tonesveip. Samme plassering (rettet mot høyre høyttaler) men jeg tenkte ikke over at sveipet gikk i begge kanaler:



[Hornlyd]

I og med at fulltoner har en svært "stram" sweet spot, at rommet er lite og at bassresponsen i praksis kan formes avhengig av plassering så blir dette en umulig oppgave.

Skal forsøke en stereo tonesveip måling i lytteposisjon.



[Sluket]

Ta lunsj nå - der er jul!



[bjarnetv]

har du prøvd å måle i lytteposisjon enda?
jeg sliter fortsatt med å lage pålitelige mikrofoner for å måle mine, men skulle likt å se hvordan andre lignende konstruksjoner måler



[Hornlyd]

Har enda ikke fått rotet meg til å lage micc av kapslene jeg fikk av deg.

Nå står de hos Ludo som har større lytterom enn meg. Lettere å få til skikkelige målinger da.

Jeg har inntrykk av at OB i enda større grad enn andre høyttalere måler forskjellig avhengig av plassering og rom



[Hornlyd]

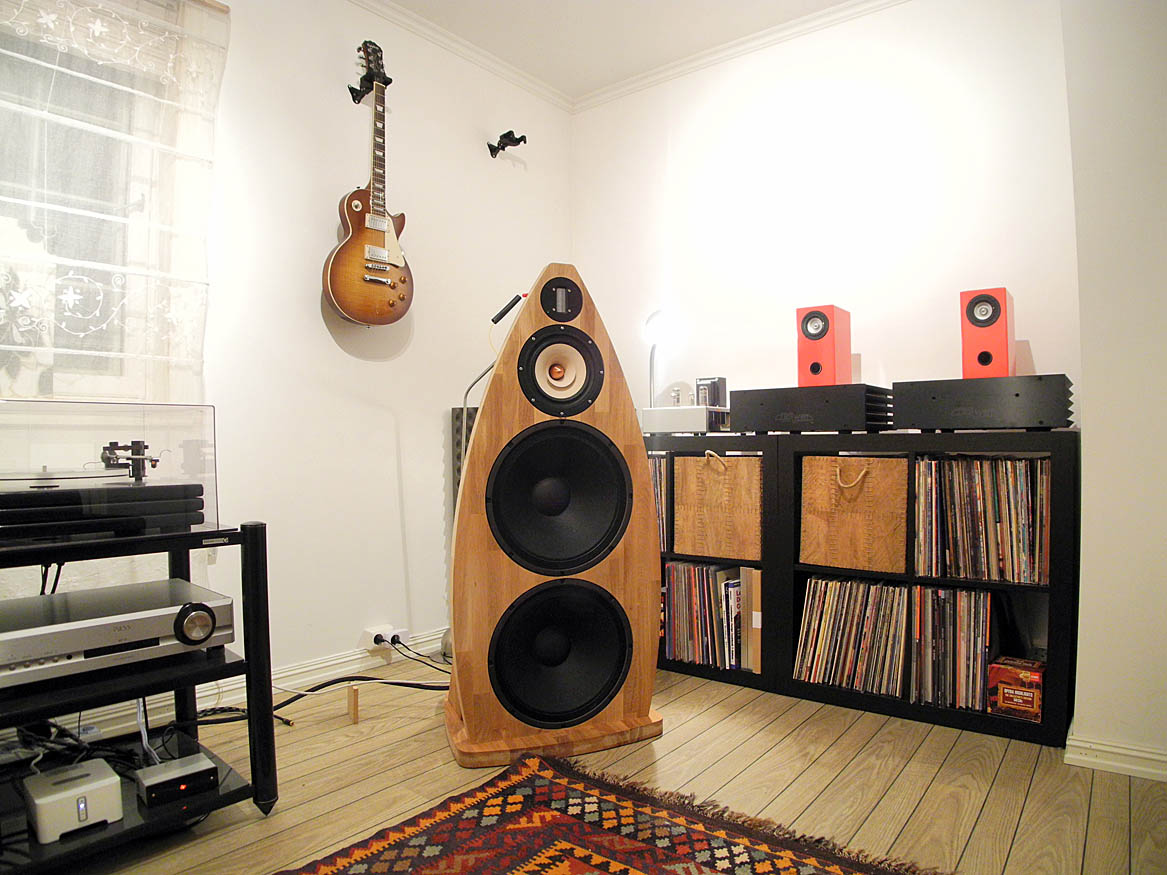

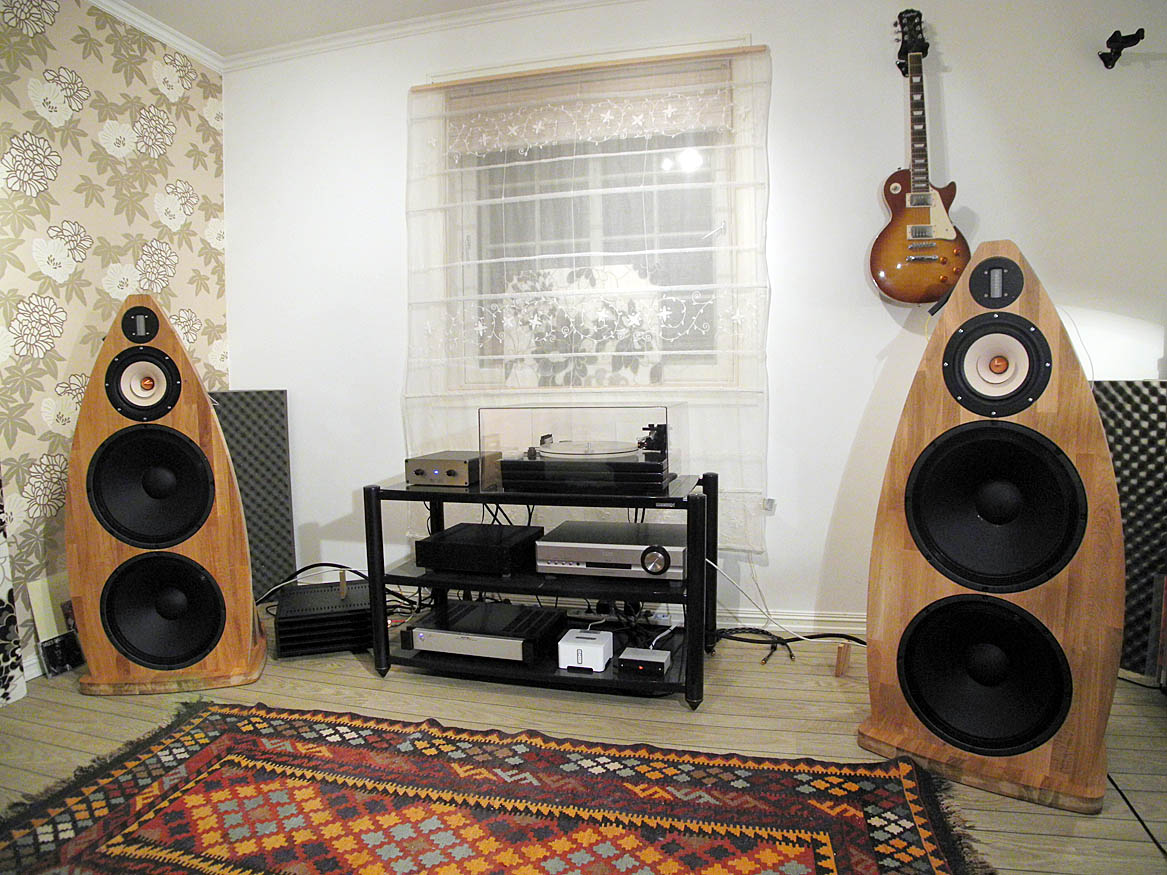

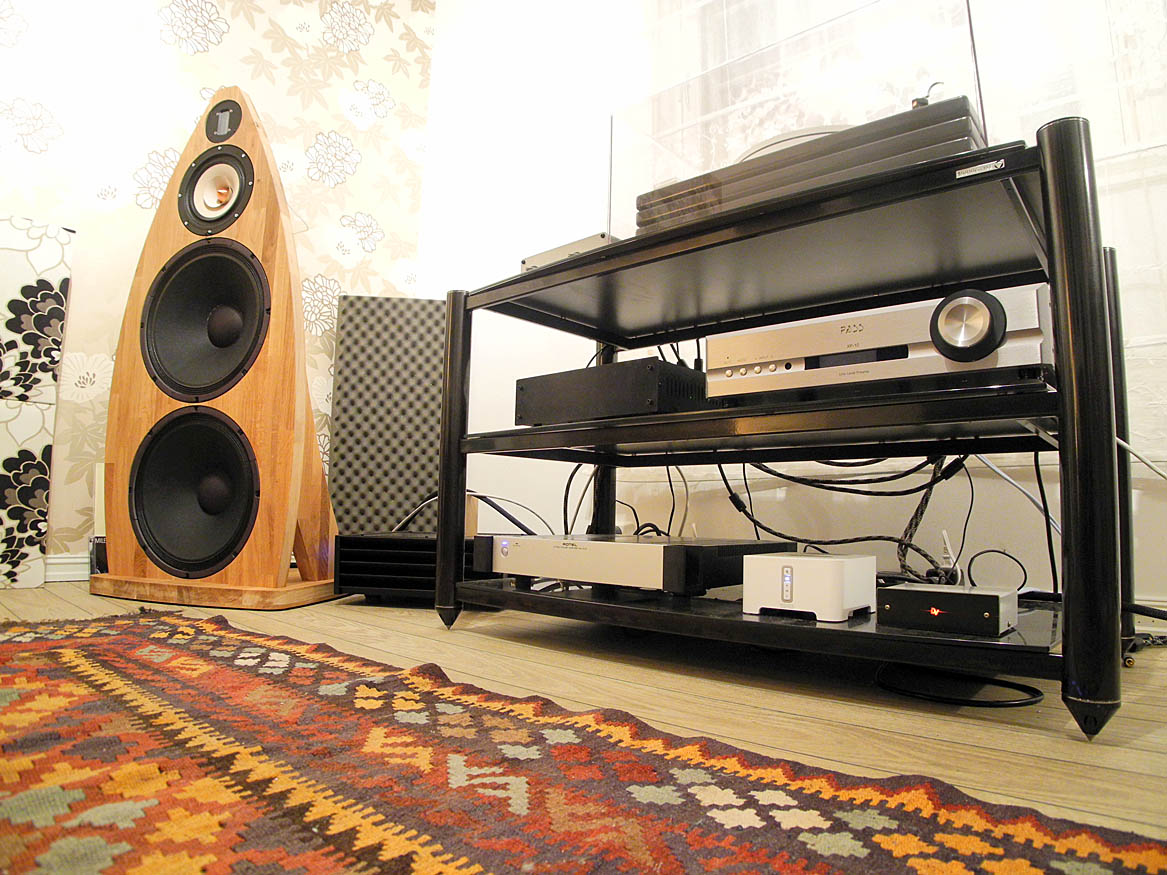

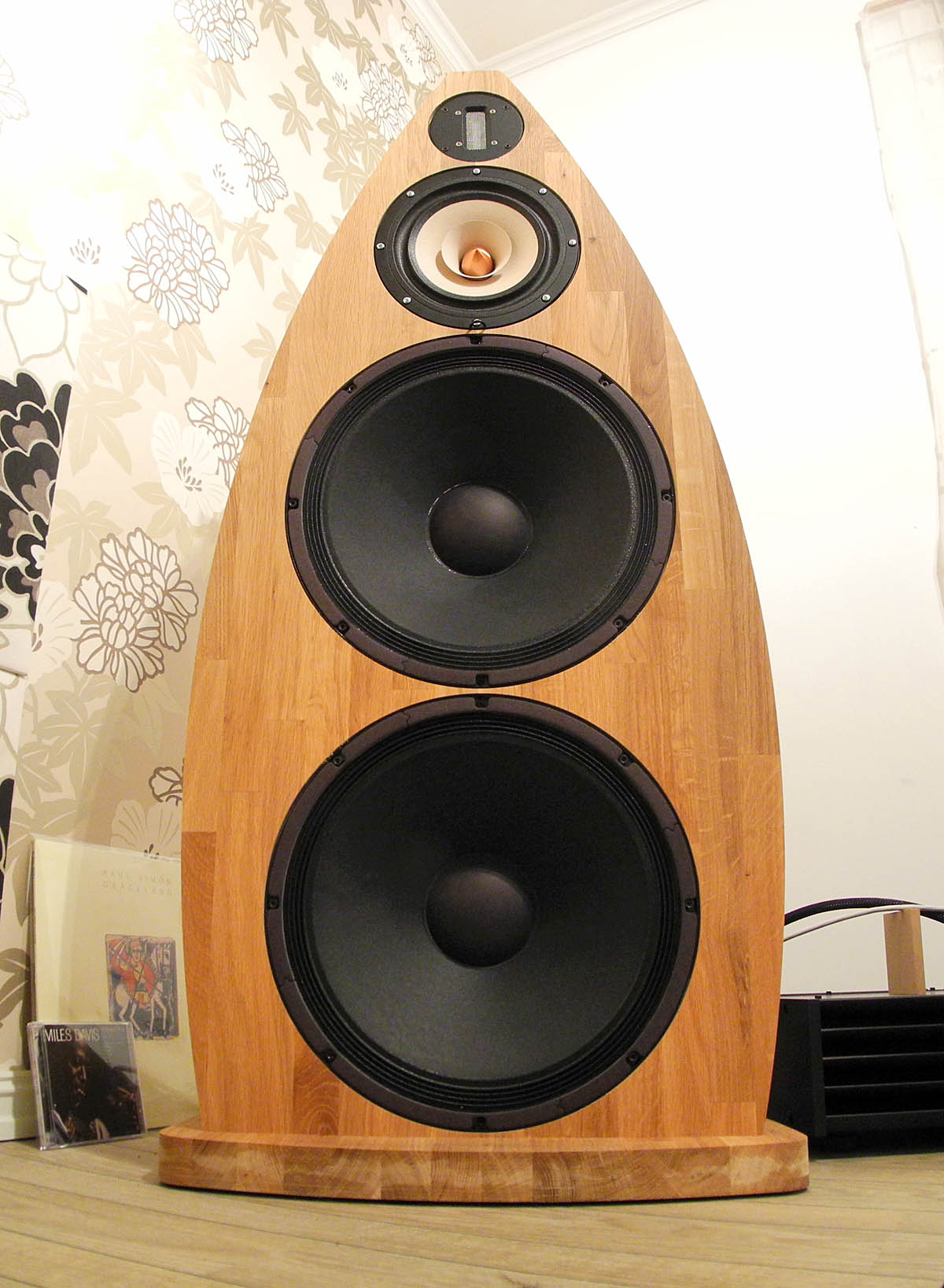

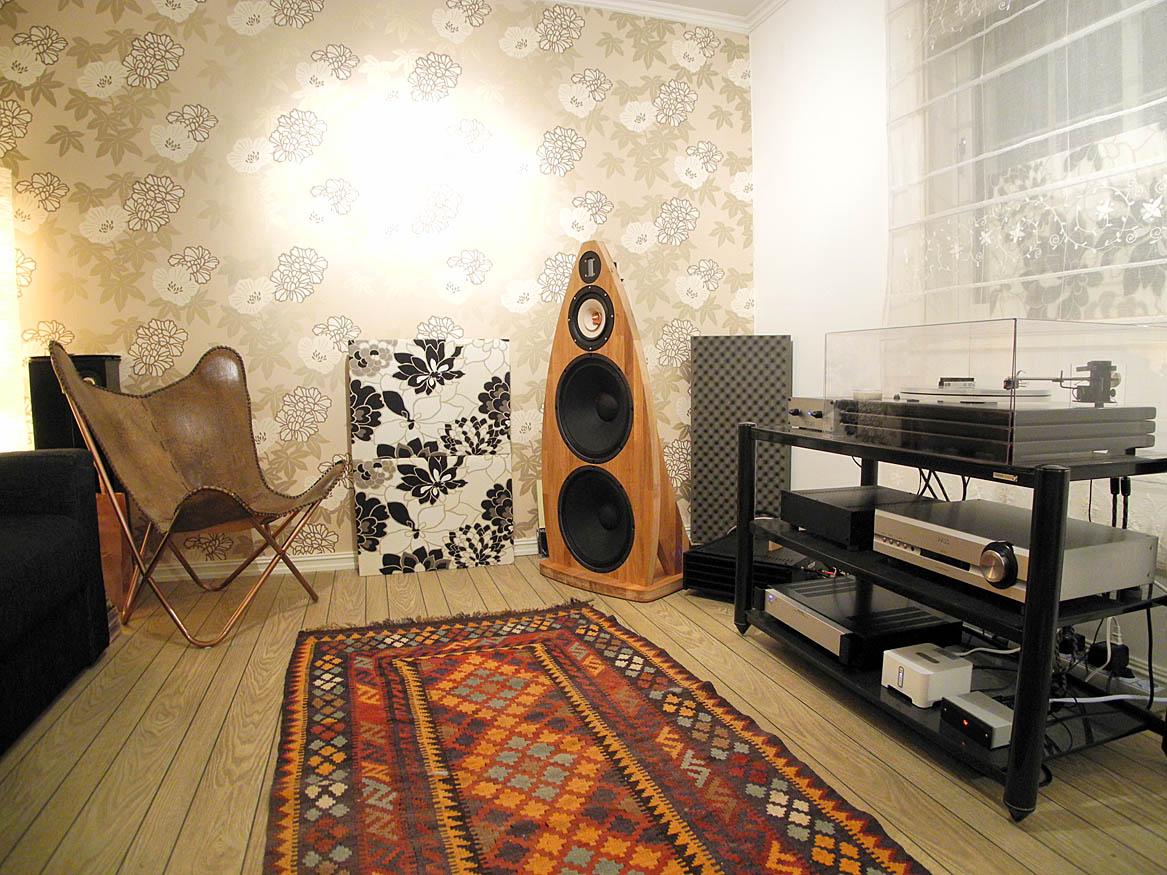

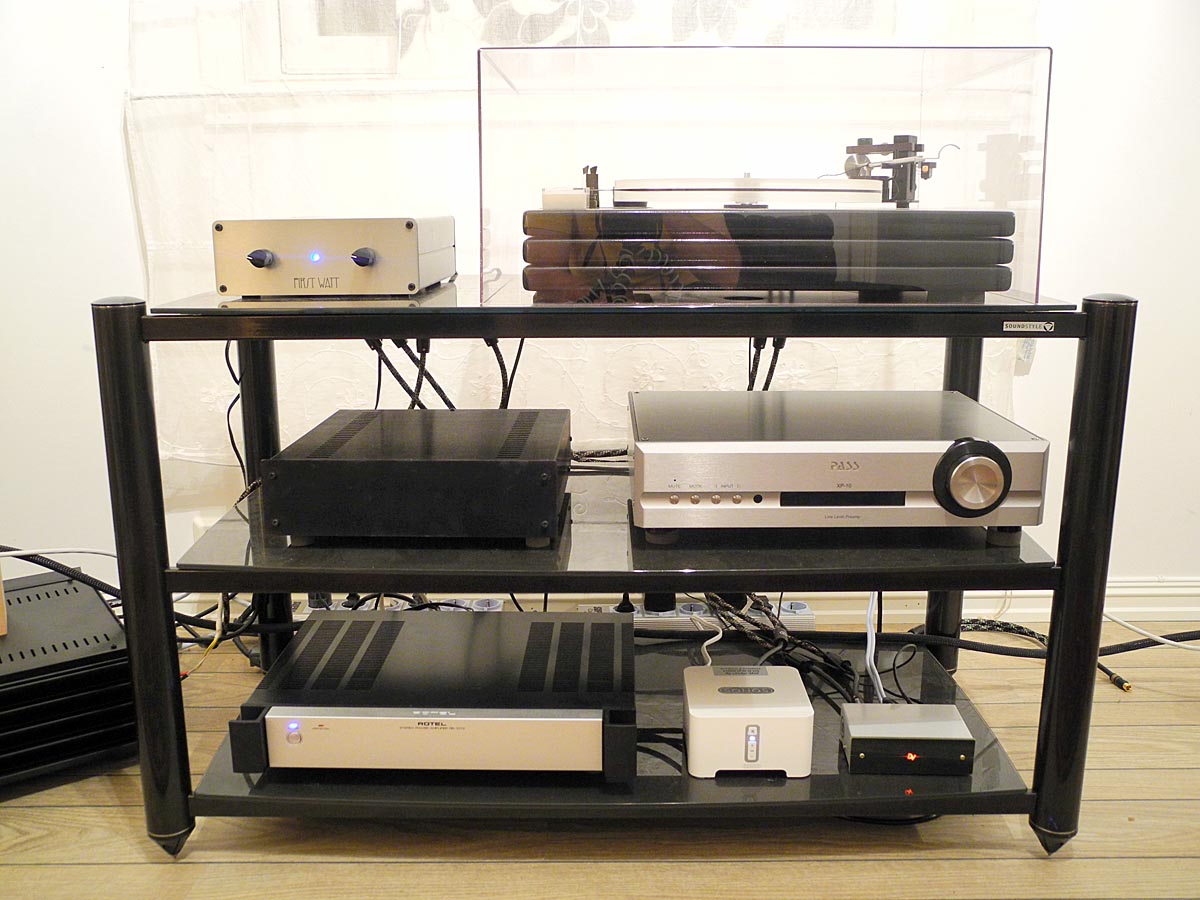

Her er de nyeste bildene:



[Hornlyd]

.



[Hornlyd]

.



[bambadoo]

Nydelig..



[Milenko]

Henger meg på, rett å slett grise lekkert. Meget pent og rent dette oppsettet, innbydende vil jeg driste meg til å si ;D



[Hornlyd]

Takker og bukker



[Haavard]

JØSS
Serioulsy looking good

Håvard



[JanR]

Plutoniumsfett

/jan



[OAlex]

Tøft!



[tofter]

Ja dette ser meget bra ut!



[Nikko03]

Grisestilig. Rett og slett HELmax



[styrmannen]

Jepp! Kudos! Me like! Artig aa lese/se paa det du holder paa med! Flott det anlegget/rommet du har der. Fortsett i samme aand...leser og koser meg jeg! ;D



[Hornlyd]

Jeg la inn OBn her:

http://www.ikeahackers.net/2012/02/numerar-loudspeakers.html

Veldig artig nettside. Søk på loudspeakers. Det er flere som har gjort gøyale ting med IKEA produkter.



[Sluket]

IKEA er garantert de møblene som LÅTER best! Er vel ingen annen møbelprodusent som til de grader i en eller annen setting befinner seg hos hifi/musikkinteresserte.



[Oblivion]

IKEA er garantert de møblene som LÅTER best! Er vel ingen annen produsent som i en eller annen setting befinner seg hos hifi/musikkinteresserte.

Du finner IKKE IKEA produkter hos meg ;D ;D ;D



[Sluket]

Å joda, sikker på at kjerringa har sneket inn noe småtteri uten at du har merket det...



[ansepe74]

Noe mere som har skjedd på den kanten?
Prøvd passiv deling i fulltone/diskant og aktiv i bassen.
Lekt meg litt med bafler selv og fikk ett bra resultat på mine.
Her har jeg koblet en sub til forsterkerutgangen via en spesiell Høyttaler/RCA-kobling som Yggdrasill laga.
Synes selv det fungerer veldig bra, men ser selv på en løsning med slot-bass 2+2x15 med 1 PA-forsterker til bassen.



[Hornlyd]

Jeg har ikke fått jobbet mer med dem enn det jeg gjorde i vinter.

Da spilte jeg både med passivt filter og med First Watt 2 veis aktivt filter. Jeg kom såpass langt med det passive filteret at det er spillbart i høyeste grad uten at jeg savnet aktivt filter.

De står hos Ludo i Stokkenå. Pga plassmangel er de til salgs men får jeg lagret dem et sted lokalt så beholder jeg dem.


Slot-bass sier du.....he he......Sluket er en pioner her på sentralen. Jeg tør spå at det dukker opp et 20 talls slot-bass prosjekter neste 12 mnd.



[rumath]

Hva er prisen på sånne?



[ansepe74]

Slot-bass sier du.....he he......Sluket er en pioner her på sentralen. Jeg tør spå at det dukker opp et 20 talls slot-bass prosjekter neste 12 mnd.

Ja. jeg har en venn av meg som er PASS-entusiast og selvbygger som har tipset meg om prinsippet i vår og som jeg synes virker avsindig spennende.
Iallefall mtp at jeg vurderer sterkt å prøve det. Da med 15" Beyma eller Eminence i en 30 graders vinkel i forhold til hverandre.



[Hornlyd]

Hva er prisen på sånne?

Jeg har lagt dem ut gratis for HBO 7500
