Minikino 8,56 Kvm oppgradering av rom.

[Marson]

Da er de kommet i hus.

De var stor, noe større en jeg trodde.

Bare for og gi et inntrykk av størrelsen. 1,5 liter juice.

Mine "store" sub ble plutselig ikke så stor lengre

Nå skal det kobles opp og få spille litt. Skal ta en måling etterhvert.

Er veldig spent på hvordan dynamikk blir, og hvordan diskanten på disse er.



[Marson]

Og der var jeg igang igjen.

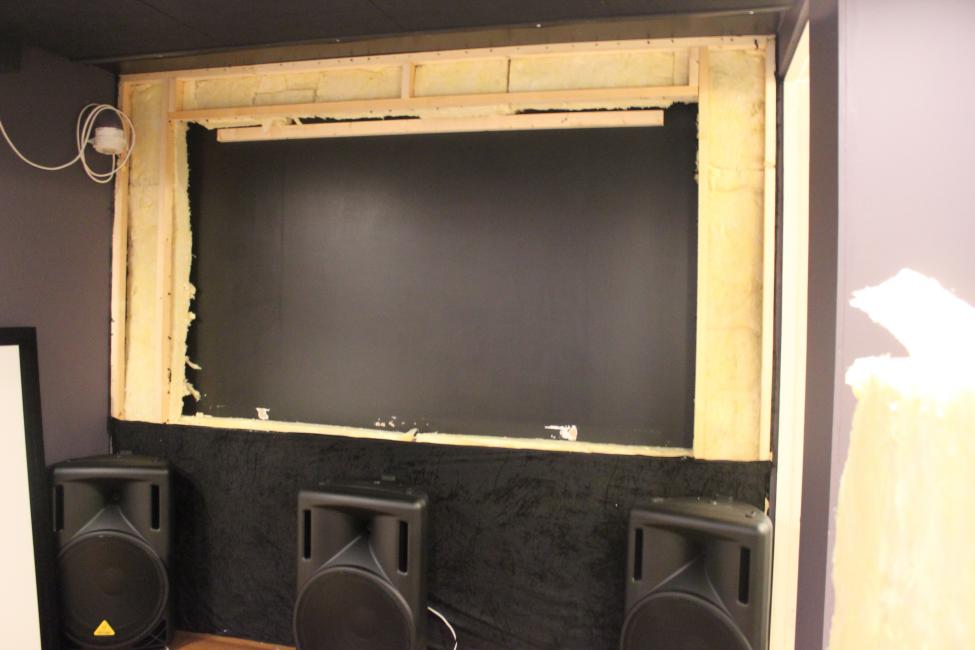

Skal lage en slags baffelvegg framme som høyttalere skal stå inni samt bære rammen til diy lydtransparent lerret. Skal gå bittelitt opp i størrelse på lerret, dette blir bestemt av projektor og hvor stort bilde den greier.

Har sånn smått begynt.

Driver og spekulerer i en annen sitteløsning også nå



[Marson]

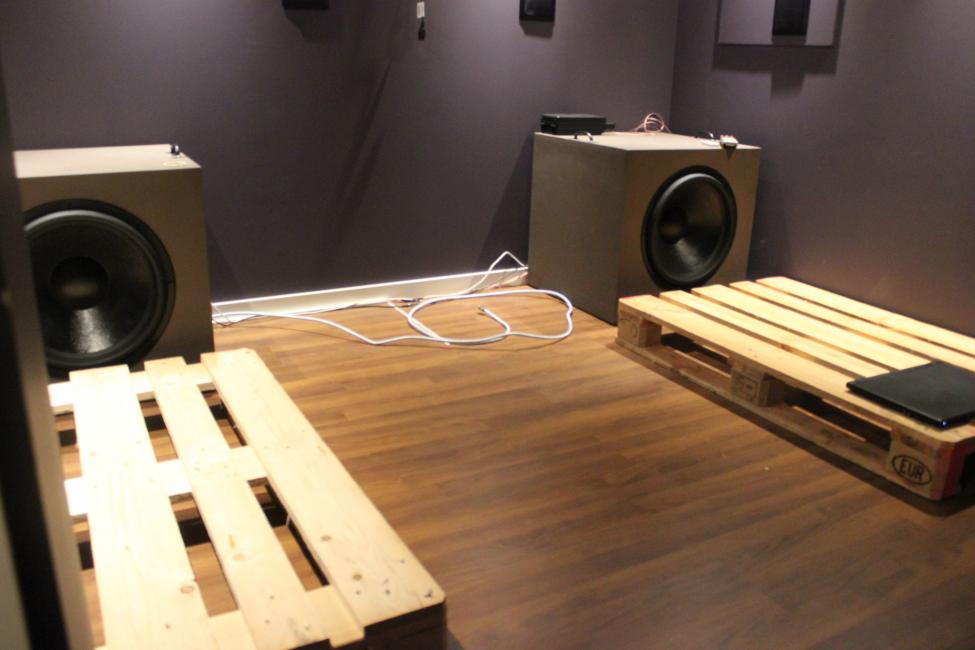

Ryddet rommet og testing av subber.

Paller blir del av "ny" sittegruppe

Dette ble en dårlig passering. Måtte dele på 80 Hz for å få en jevn overgang mot fronter. Men bassen ble ikke mye å skryte av.



Åhhh skulle vært større rom....

Nå skal jeg teste det slik. Alle fronter skal selvfølgelig opp i lik høyde om dette blir bedre. Men er redd det kansje blir litt for høyt opp med tanke på sittehøyden.



[Marson]

Da var lerret solgt.

Holder på med målinger og testing av plassering av sub. Når jeg finner den beste plassen skal jeg begynne med ny sitte / liggegruppe.


Slik står det akkurat nå. Eskene er bare for å teste de opp fra gulv.

Må dele helt ned på 60 Hz for å få en brukbar overgang. Men frontene sliter under 100 Hz og subbene sliter med å spille noe særlig over 70 Hz. Er det rommet som gjør dette med subbene ??



[Joppe]

hvordan ser nærfeltsresponsen til behringer b215xl ut? sett mikrofonen sånn cirka midt mellom porter og driver, sånn 10 cm unna og kjør et sveip.

sett så mikrofonen cirka 5 cm unna midten av dustcapen på en av subbene dine og mål så bredbåndet som mulig, f.eks. 20 til 2khz.



[Marson]

Lenge siden jeg har vært inne på denne tråden. Men tenkte bare og oppdatere med ny link om noen vil se fortsettelsen av minikinoen.

Forandringer og oppgraderinger er igang.

Første del av tråden går på stue stereo, men ut i tråden går det på minikinoen

Fortsettelsen ligger her på "Mitt alt sammen" link: http://www.hifisentralen.no/forumet/mitt-anlegg-og-billedtra-der/85174-mitt-alt-sammen-10.html



[Marson]

Nye ting på gang

Må vel blåse litt liv igjen i min gamle kinotråd. Er tross alt der alt skjer nå. Og trengs mer liv i kino tråder på forumet.
Og om ikke direkte bygging av kino, så er det vel mer omgjøring av kino.

Kinoen er dessverre enda like liten. Men man tar det man har å får det til å fungere.

Denon avr-x4400 er på plass. To stk Behringer inuke 6000dsp er på plass som sub amp. En Behringer EPQ304 er på tur for å drifte atmos kanaler.

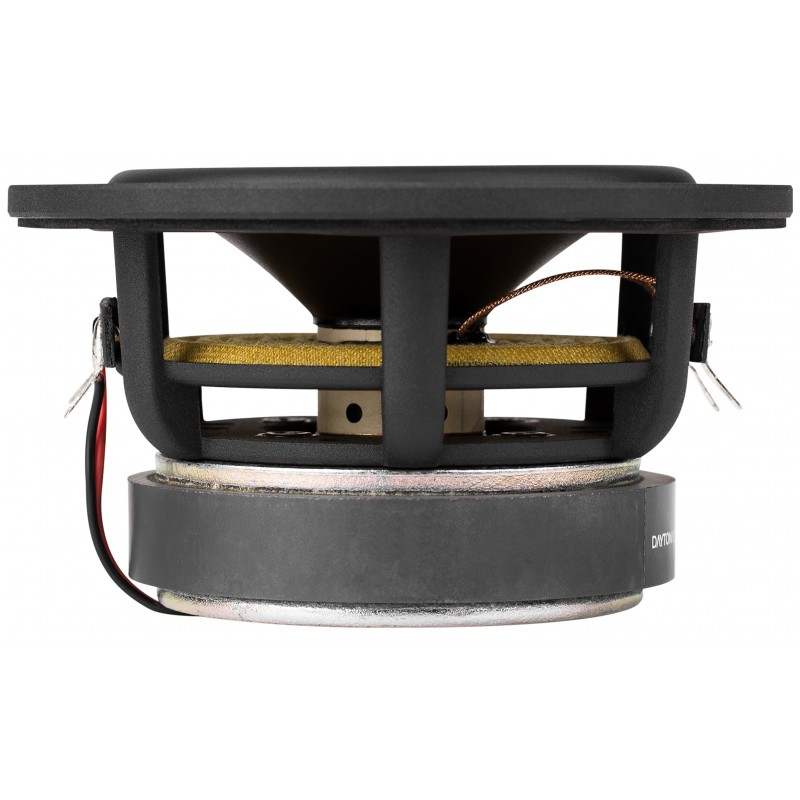

4 stk Dayton Audio CX120-8 4" coaxial er på tur, disse skal bli til atmos kanaler.

Nå først er det bygg av kasser som står for tur. 2 stk subkasser og 4 stk atmos kasser.

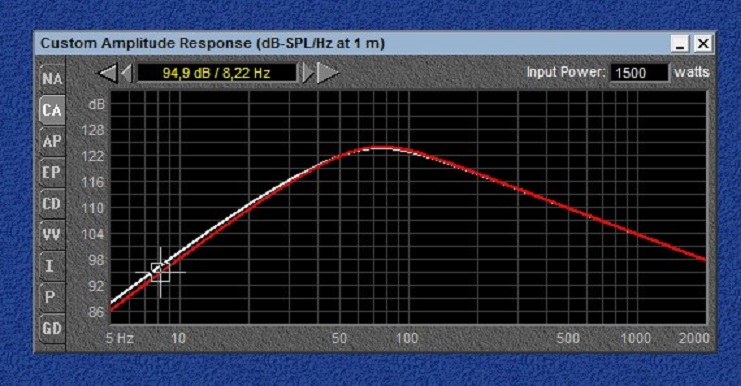

Har simulert litt i bassbox pro og funnet en grei løsning for sub.

Rød linje blir V2 og hvit linje er dagens sub. Litt forskjell blir det, 1,6 dB ved 10 Hz og 1,2 dB ved 20 Hz, denne forskjellen må være levelig med.
Men V2 tåler litt mer effekt så tror jeg vil få samme output ved kalibrering.
Kunne fått jevnt resultat, men måtte sette en stopper ved 40 cm på dybden av kassene til V2 da de skal stå bak i rommet.




Så atmos.

Kommer til å gå for støperør her. Skråskjært sånn at jeg får vinkel måt lytteposisjon.

Blir nok en høy deling ved atmos kanalene, men det må vel gå greit.

Da er det bare å vente tålmodig på pakker, og starte sagen imorgen



[Marson]

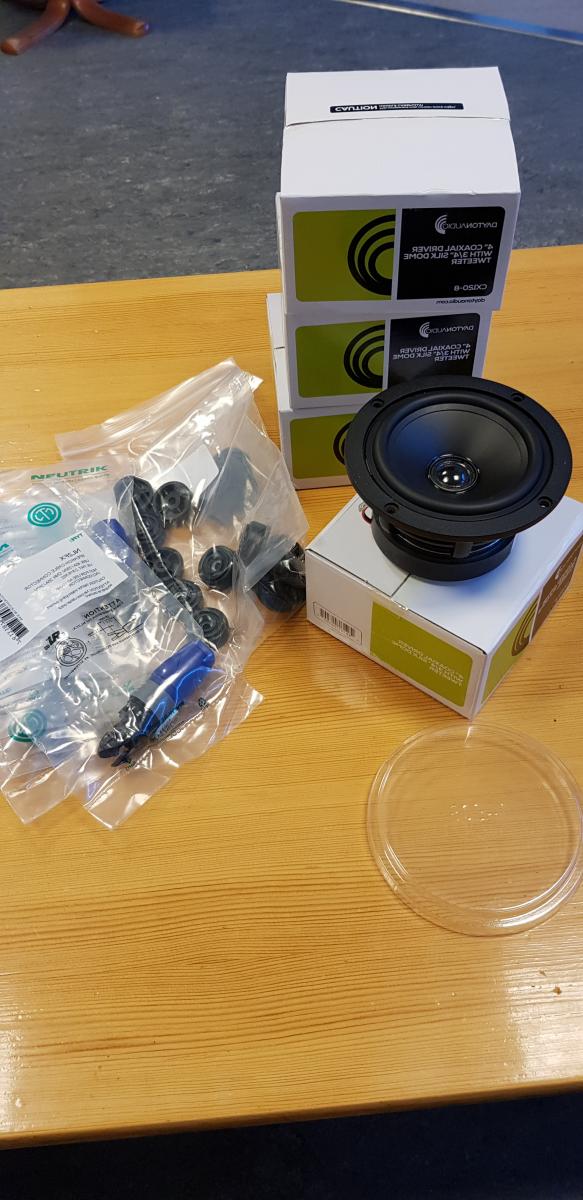

Måtte åpne på jobben å se.

Oi atmos elementene er små, virkelig små, men blir spennende å høre om de gjør en god jobb i taket.

Ampen til Atmos er også kommet. Blir også spennende hvordan denne presterer.

Blir videre bygging av kasser imorgen. Håper å få testet alt til helgen.



[Marson]

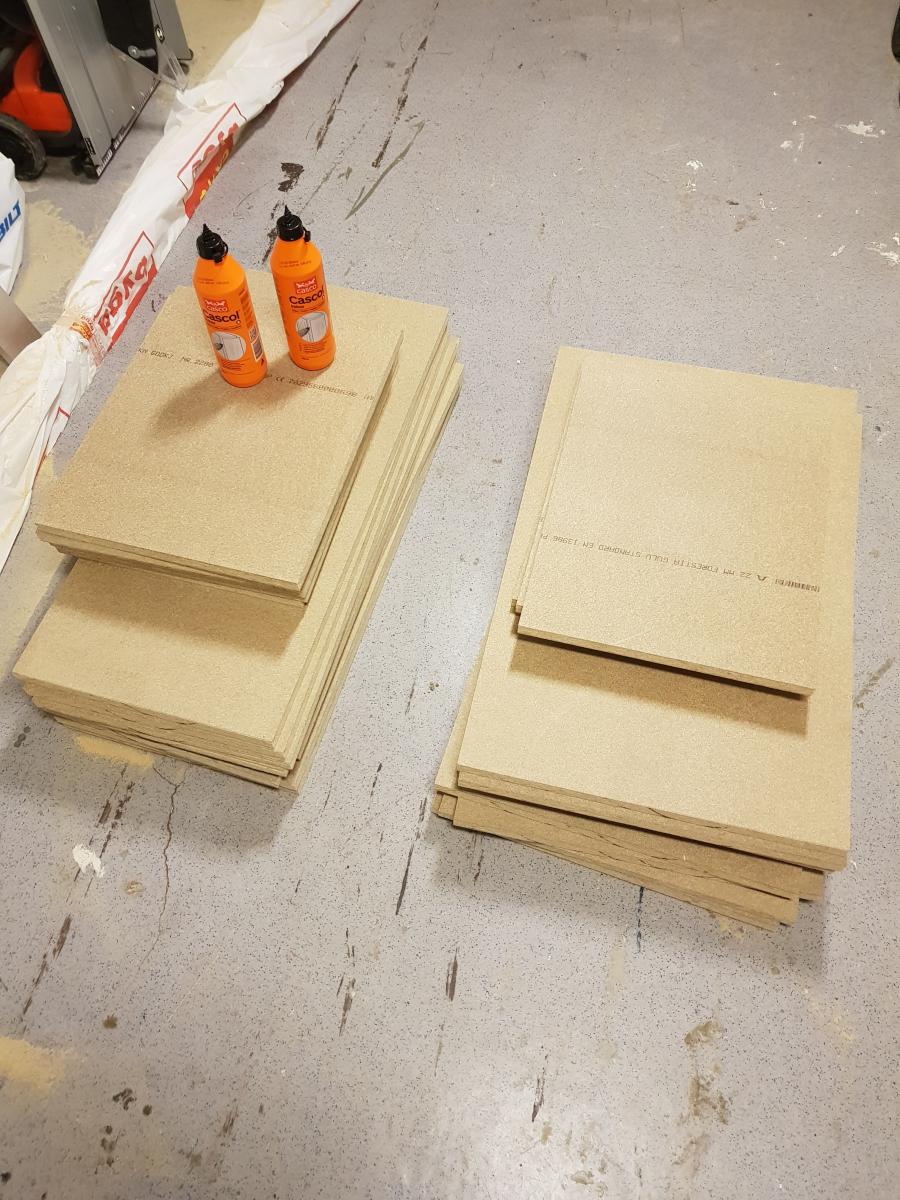

Da var subkassebygg igang.

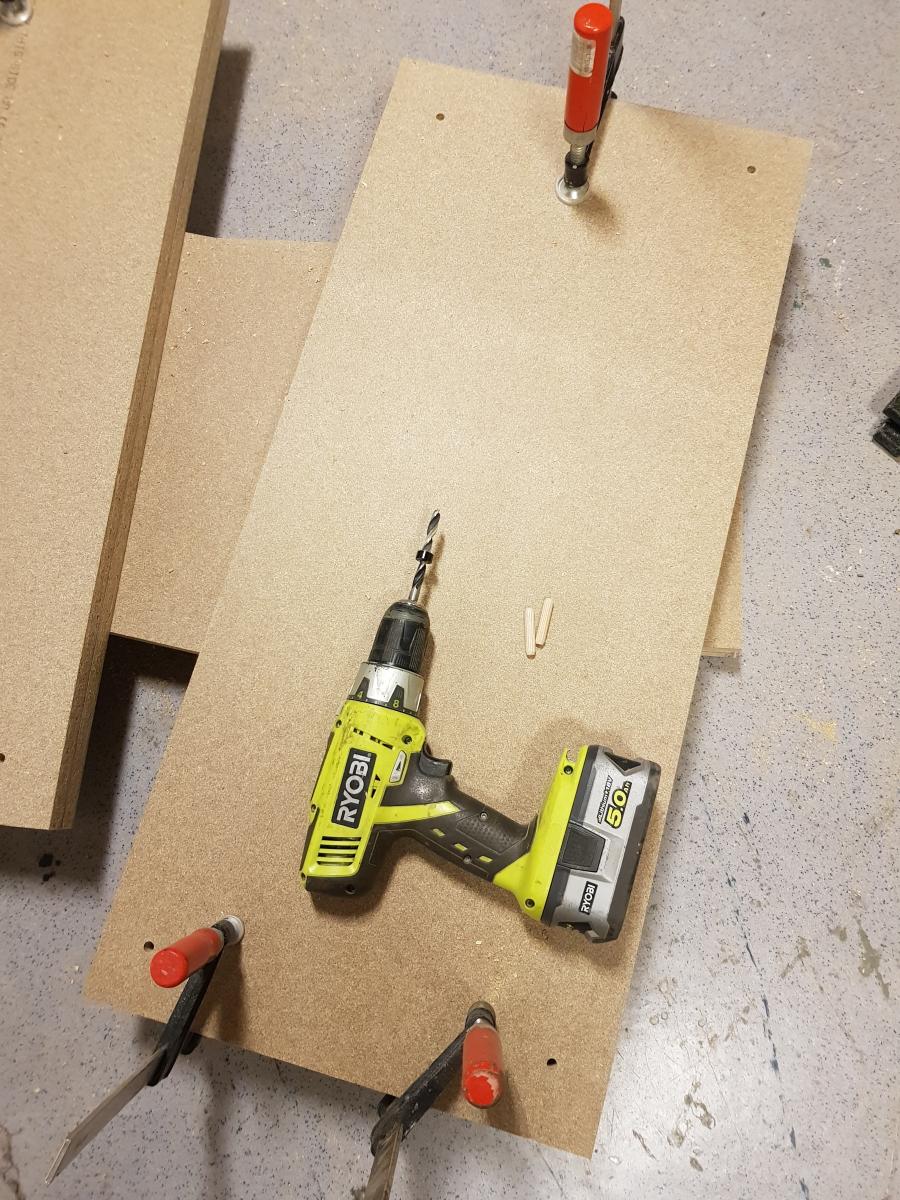

Har vært plaget så mange ganger med at platene sklir alle veier når jeg skal presse de sammen. Så denne gang boret jeg inn treplugger.

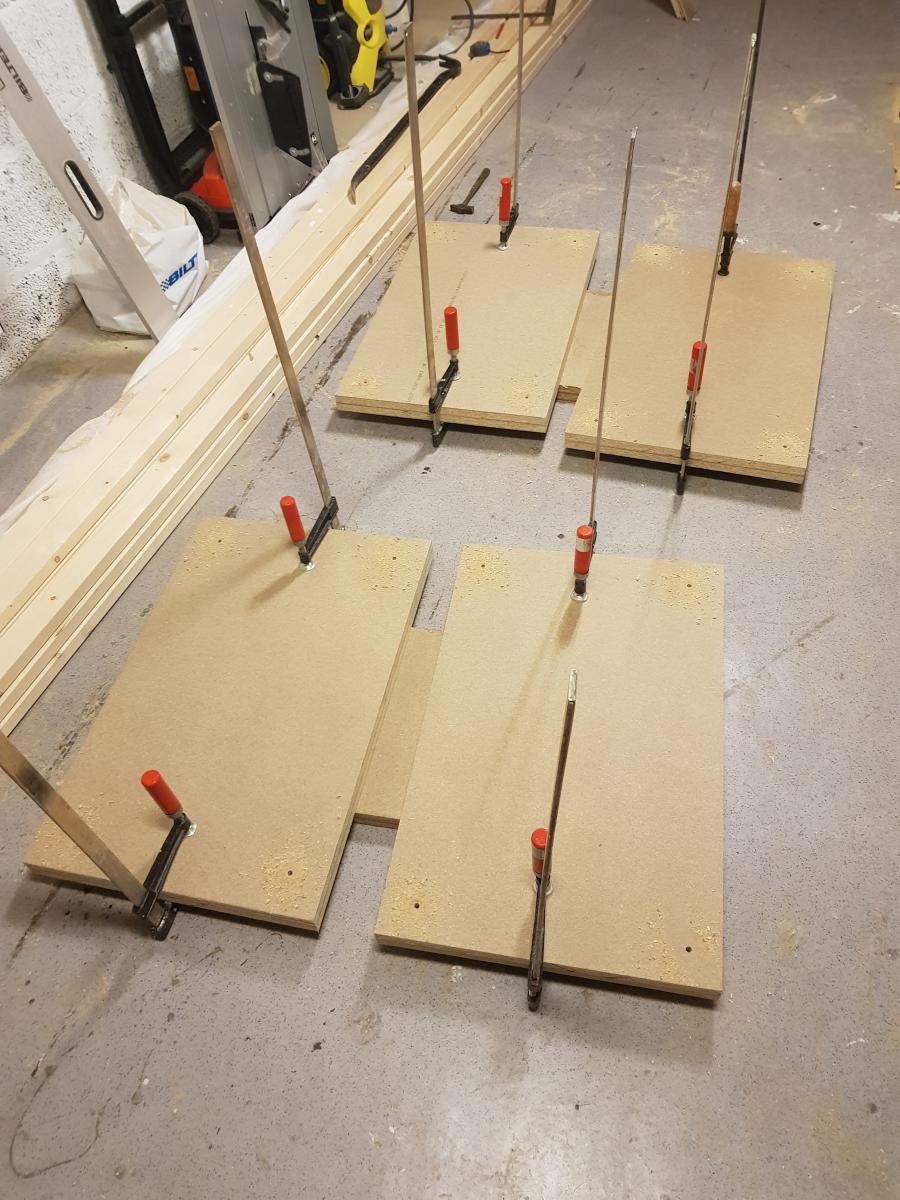

Kjekt med presse av og til.



[Marson]

Runde 2

Mens jeg venter på runde 3



[Marson]

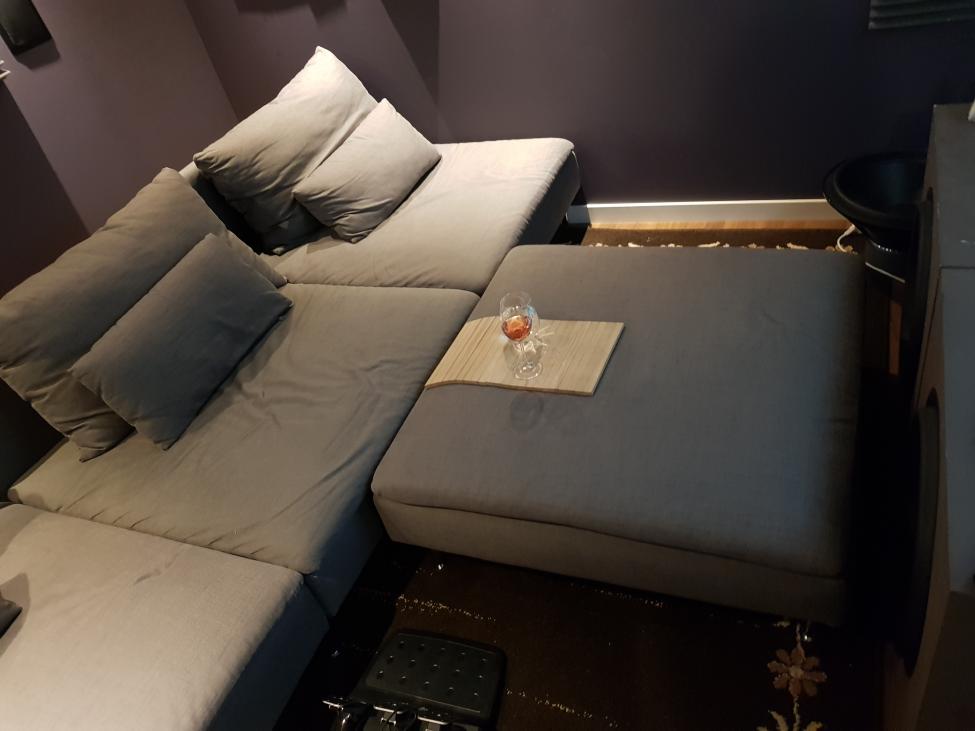

Da har jeg endelig funnet en sofa som man skulle tro var skreddersydd til mitt minirom.
Når plass er er dilemma må man bare prøve på beste vis.

Her er det ikke mye å gå på, men nå har alle i familien plass



[hifierik]

Vad står glaset på? Jag vill ha en sådan !

Da har jeg endelig funnet en sofa som man skulle tro var skreddersydd til mitt minirom.
Når plass er er dilemma må man bare prøve på beste vis.

Vis vedlegget 495007


Her er det ikke mye å gå på, men nå har alle i familien plass



[Marson]

Vad står glaset på? Jag vill ha en sådan !

Var vel ikke helt tilbakemeldingen jeg var ute etter...

Men bare søk på armlenbrett så finner du!



[Marson]

Litt videre med kasser

Har bare lagt inn en liten kloss i hjørnene, så bli det litt mer avstivning når hull er tatt ut.



[hifierik]

Tack! Det är väldigt mysigt hemmabiorum du har!

Vad står glaset på? Jag vill ha en sådan !

Var vel ikke helt tilbakemeldingen jeg var ute etter...

Men bare søk på armlenbrett så finner du!



[Marson]

Siste innspurt idag.
Først hull tatt. Fuget innvendig. Ting tar tid...



[Marson]

Begge kasser fått hull og alle plater på plass.



[tofter]

Flott arbeid! Den limpressa er det nok mange som kunne tenke seg.
De nye subbene, erstatter de de gamle eller er det i tillegg?



[Marson]

Flott arbeid! Den limpressa er det nok mange som kunne tenke seg.
De nye subbene, erstatter de de gamle eller er det i tillegg?

Takk for det.

Ja pressen og trepluggene gjorde arbeidet mange ganger letter.

De blir i tillegg til de andre. Disse blir stående bak sofa, derfor noe smalere en de andre. Men litt bredere for å ta inn tapt volum.



[Marson]

Litt framgang idag også. Har boret hull å satt inn mutter for å feste element.
Så er alt fuget innvendig. Og har tatt ut hull for speakon kontaktene.

Fått malt to strøk innvendig. Så nå er det klart for å starte med utsiden.



[Marson]

Skulle prøve å koble opp atmos element for en test kjøring på den nye forsterkeren, når jeg da ser nærmere på elementene ser jeg jo at det er et koblingspunkt på hver side, en til diskant og en til mellomtonen.
Måtte inn å sjekke og jada, det står at high pass filter NOT included.
Så der gikk jeg på en skivebom. Måtte hive meg på mail og fikk etterhvert svar fra tech support om et anbefalt filter. Så nå er ny bestilling fra statene igang og mer ventetid før jeg kan få drift i atmos kanalene.

Skulle vel egentlig lagt merke til dette når jeg åpnet ene esken for å se på de. Men men....



[ufo]

ikke lest tråden men her er noen coaxer som er lett å få opp å gå, inkl frest kasse om man vil
https://www.diysoundgroup.com/home-theater-speaker-kits/home-theater-series/volt.html



[Marson]

ikke lest tråden men her er noen coaxer som er lett å få opp å gå, inkl frest kasse om man vil
https://www.diysoundgroup.com/home-theater-speaker-kits/home-theater-series/volt.html

Takk for tips. En av grunnen til jeg valgte dette elementet er størrelsen og god omtale. Har ikke så mye takhøyde å gå på, så kasse må bygge minst mulig nedover.

Men nå er alt bestilt så nå er det bare å vente.



[Marson]

Da var omsider de 4 siste avstiverne på plass.

Siste strøk med sparkel er tatt. Så nå er det bare pussing og malearbeid igjen. Håper virkelig jeg får dette på plass i helgen.



[Marson]

Litt mer sub bygg.

Etter tidligere dårlige erfaring med sparkling av skruhull tok jeg denne gangen ut skruer og boret opp hullene litt før jeg limte inn treplugger.

Freste ut hjørnene litt.



[Marson]

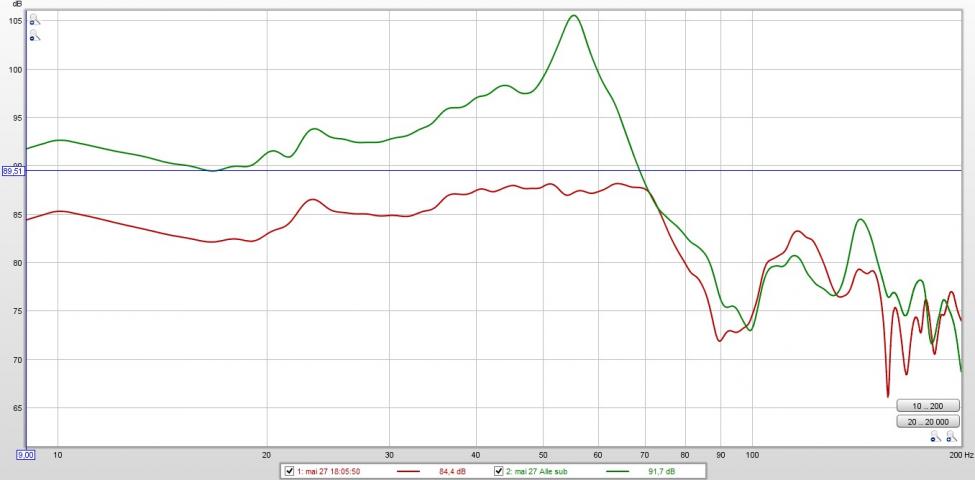

Første måling

Tatt et par kjappe målinger

Rød linje er etter Audyssey er kjørt. Sub bak er low pass filter satt til 80Hz

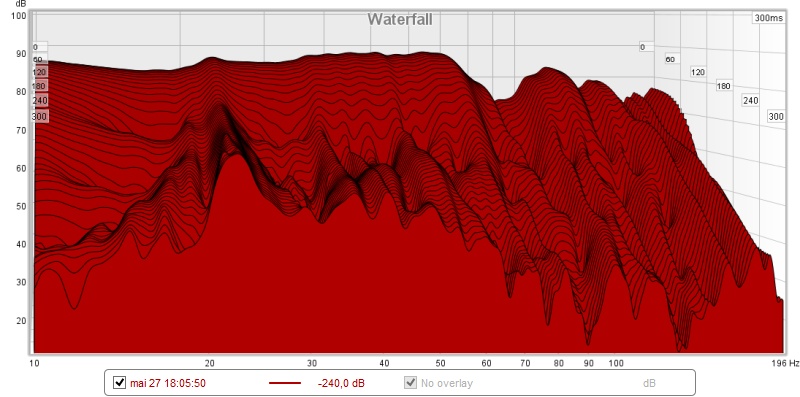

Mye etterklang uten tvil.



[Marson]

Litt mer manuel kalibrering

En litt interessant ting jeg kom over er at mine subber i front aldri har spilt i fase med fronter. Etter mer lesing om min Behringer inuke 6000dsp viser det seg at disse alltid er 180 feil når man har de i 0. Noe jeg også fikk bekreftet når jeg tok kalibreringen.
Så har spilt mot mine fronter hele veien.

Sub bak ble i fase mot fronter når de står i 0 grader. Så nå er sub front 180 grader og sub bak 0.

Det er en helt annen lyd nå og bassen kommer fra 360 grader og ikke dedikert fra foran som før.

Men dette er bare starten av dette sub kalibrerings eventyret.



[Ivaols]

Fin respons, spesielt på den grønne grafen på siste bilde og summert med alle subber og front. Ikke mye å klage over på den helt opp til 80hz!

Hvilke planer har du med etterklangen? I et lite rom med plassutfordringer kan disse være en ide:

Lyd & Akustikk | Modex Plate type 2



[Marson]

Fin respons, spesielt på den grønne grafen på siste bilde og summert med alle subber og front. Ikke mye å klage over på den helt opp til 80hz!

Hvilke planer har du med etterklangen? I et lite rom med plassutfordringer kan disse være en ide:

Lyd & Akustikk | Modex Plate type 2

Takk for det. Er den røde som er gjeldende etter manuel kalibrering. Fikk dippen mellom 90 og 100 litt mindre.

Det blir nok en selvlaget variant med noe flexi a plater i hjørnene bak.



[Marson]

Kveldens (selvlaget) byggesett

Når high pass filtere landet i landet og er på tur i posten. Kjenne litt på presset med å få atmos kasser ferdige nå.
Ble ikke "rør" kasser som i utgangspunktet var tenkt. Men disse får holde mål.



[Marson]

Da er atmos høyttalere ferdig å satt opp i taket. Siden kassene er knappe liter'n så ble det ikke plass til delefilter inni kassene, så måtte montere de på baksiden av kassene.

Trodde disse elementene skulle ha veldig liten spredning i lyden, men må si jeg ble veldig imponert av spredningen. Nesten som jeg lurer litt på om jeg egentlig skulle montert de som dolby atmos anbefaler, rett ned uten noe vinkling.
Men skal få testet det ut som jeg har det nå.
Også litt usikker i forhold til avstanden fra sweetspot. De bak er satt så langt bak som mulig, og de foran ble satt lik avstand framover.

Har ikke fått ryddet opp da jeg ble ferdig inatt med å få de opp.



[Marson]

Fikk laget noen "bassfeller" men ikke så dyp som jeg skulle ønsket.

Må ta ny runde med audyssey og sub etterhvert.
