MAE SET1'ns venner!!

[Audiomix]

Hei!

Er det noen (kremt... Audiomix) som har informasjon om hvor jeg kan bestille flere ht-tilkoblinger? Har en liten pass amp som skal ferdigstilles før sommeren.



tilkoblinger by morten.teinum, on Flickr

Radaren har visst ikke vært på............
HT terminalene kommer fra Elfa.
Nå heter det Elfa Distrelec.
Rød artikkel nr: 140-31-928.
Sort artikkel nr: 140-31-902.
Koster kr 55.10/stk +mva



[Audiomix]

Hei

Det hadde vært gøy med litt liv i denne tråden...

Kunne tenke meg at de som har eid denne eller eier den, eller har hatt denne på test kunne legge inn noen erfaringer her.

Jeg kjøpt "prototypen" av MAE og det låter fin fint på mine BK-20 Fostex 206En, men det er akkurat som det er noe i lyden jeg savner, klarer ikke helt å sette ord på det. Men la oss si det sånn at MAE`n er det beste jeg har hatt til disse hornene.

Mangler selvfølgelig litt i dybden, men føler også at når jeg skrur opp "litt" på volumet (nesten ubehagelig for ørene) så blir det litt skarpt i toppen, er dette normalt?
Gode innspillinger låter flott, mens mindre bra gidder man nesten ikke høre på, synd at det skal bli slik, er det hornene?

Som det er hos meg nå, er det flott mellomtone, og luft i toppen, dybde og bredde, vokaler og akustiske instrumenter låter flott, men kjører jeg på med litt bluesrock/rock så faller det litt i grus, men igjen er dette hornene?

Kan man få i både pose og sekk?


Men...

1. Kunne tenke meg å vite hva dere andre spiller på eller har spilt på av høyttalere til MAE?
2. Beskrivelse (om du kan) av lyden?
3. Hva mener du du manglet?
4. Tips til hvilke høyttalere (kjøp) ikke DIY, som passer "veldig" bra til MAE, du må ha testet/hørt dette selv.

Jeg har veldig lyst til å høre andre sin mening og erfaring, sett gjerne nr. på dine svar/tilbakemeldinger, tror det kunne vært nyttig for flere

Det kan ha vært i 2015 eller kanskje tilbake i 2014.
Jeg ringte opp "Haldenmannen" for å høre hvordan det går.
Enden på samtalen var at jeg lovte å sende han et nytt rørsett mot at han sendte sitt originale til meg.
Det viste seg at inngangsrørene målte som nye.
Utgangsrørene målte noe lekkasje mellom glødetråd og katode.
Ikke sikkert at det var noe hørbart problem.
Rørene holder uansett svært lenge.



[Audiomix]

Da er målinger uten rør gjennomført og alt ser ut som det skal. Har 2-3% avvik fra oppgitt data, men helt innenfor kravene.

Kommer til å sette på rørene på mandag og måle videre da. Har ikke noen høyttalere tilgjengelig, så må bruke motstand over terminalene. Hvor mye effekt bør de tåle?
Regner med at uten belastning så er det ikke noen forsterkning ut. Men om jeg kjører et inn signal for å måle på, vill det være effekt ut. Regner med at 4 x 32ohm (2W) motstander i parallell vil fungere.

Tenker jeg riktig her?

Ser du har fått skjema
4 x 2W bør holde til testing.
Ved sinus og opp mot full effekt blir det fort veldig varmt. Sjekk med fingeren.



[creek]

Da har ennå en MAE SET1 våknet til liv. Etter litt målinger trenkte jeg noen billige høyttalere. Hoppet på finn.no og fant noen Patos 400 Basic som var nesten gratis. Var kun ute etter å høre om det var lyd og ikke støy, så la ikke veldig mye vekt på høyttalervalg.

Med kun en Ipad på inngangen ble det heller ikke noe trøkk, men bra nok til en test.


Resultatet var en svak støy, knappt hørbar når man står med hodet helt nede på elementene. Kan leve med det.

Lydmessig fungerte det bra. Får sette på en for-forsterker og teste videre.



[michell]

Gratulerer!



[Audiomix]

Da har ennå en MAE SET1 våknet til liv. Etter litt målinger trenkte jeg noen billige høyttalere. Hoppet på finn.no og fant noen Patos 400 Basic som var nesten gratis. Var kun ute etter å høre om det var lyd og ikke støy, så la ikke veldig mye vekt på høyttalervalg.

Med kun en Ipad på inngangen ble det heller ikke noe trøkk, men bra nok til en test.


Resultatet var en svak støy, knappt hørbar når man står med hodet helt nede på elementene. Kan leve med det.

Lydmessig fungerte det bra. Får sette på en for-forsterker og teste videre.

Perfekt underlag du har
Gratulerer med ferdig!
Hva slags støy hører du?
Sus eller brum.
Sus skal det ikke være.
Brum er vanligvis ikke hørbart før du kobler til svært følsomme høyttalere. Opp mot 100dB.



[Onkel Skrue]

Hei!

jeg spiller nå på MAE SET2 monoblokker, som jeg har kjøpt av Ludo her på forumet. Meget fornøyd !!! Virkelig flott lyd

Disse har kt88 rør. Det jeg lurer på er om jeg kan eksperimentere med 6550 rør i disse forsterkerne?

kan man uten videre bytte mellom disse rørtypene?



[Audiomix]

Det er nok BerntJ som kan svare best her. Det blir ikke nye galt, men sjekk bias.
Men hvorfor endre på noe som du er så fornøyd med?



[Onkel Skrue]

Takk for svar

Bare ren nysgjerrighet på å prøve egentlig, ikke tenkt som noen permanent endring...



[Audiomix]

.

HP = High Performance



[Audiomix]

Tar aldri helt slutt.
Sist uke samlet jeg sammen deler til enda en forsterker.
En student (dame ) vil bygge en rørforsterker og utvikle en APP for styring.
Hun kom med toget, fikk med seg et passe tungt lass med forsterker komponenter og dro med toget igjen.
Blir spennende.



[Audiomix]

Nylig så jeg en MAE SET 1 HP til salgs på finn.no for kr 12000,-
I sommer ble det solgt en for kr 15000,-
Ganske høyt verdsatt disse "små" som spiller så stort.



[Pilsern]

Nylig så jeg en MAE SET 1 HP til salgs på finn.no for kr 12000,-
I sommer ble det solgt en for kr 15000,-
Ganske høyt verdsatt disse "små" som spiller så stort.

Ganske sjeldne også disse HP utgavene
Disse spiller fantastisk med riktig høyttalere og preamp, - fikk inntrykk av at den som ble solgt for 15000 ble vel regelrett "jaktet" på etter å ha hørt tilsvarende



[Audiomix]

Siden din ikke var til salgs "for penger", må jeg ta litt skyld i at vi sporet opp en annen.



[sclalars]

Jeg er litt usikker på hvilken versjon jeg har, men jeg er utrolig glad for at jeg ikke solgte den, for et par år siden når jeg kjøpte meg Mc Intosh 275 forsterkeren.
Etter å ha bygget meg nytt rom, ( http://www.hifisentralen.no/forumet...-etc/90351-kjellern-superkort-byggetra-d.html) med seriøse tiltak angående demping av rommet, koblet jeg opp min versjon igjen, og den fikk en helt ny vår denne lille forsterkeren.
Det låt bare herlig! Så den har kommet for å bli

Lars



[Audiomix]

Du har den hotteste utgaven Lars
Ingen har maken!



[sclalars]

Du har den hotteste utgaven Lars
Ingen har maken!

Det høres bra ut Sånn lyder den også. Jeg opplevde med det nye rommet at det ble mye mer "trøkk" i bassen. Det var det jeg savnet i det forrige rommet. Ikke tvil lenger om at rommet har mye å si for opplevelsen.



[sclalars]

Tråden her tåler sikkert et par bilder til av den



[Audiomix]

Det tåler vi.
Har du laget nytt trafodeksel?
Husker det var spesielt, men ikke slik det er nå.



[sclalars]

Det tåler vi.
Har du laget nytt trafodeksel?
Husker det var spesielt, men ikke slik det er nå.

Joa, det har vært sånn hele tiden. Men, jeg går med planer om å lage noe annet, litt mer anonymt



[sclalars]

Bestemte meg i går for å gi MAE SET'en litt ny drakt. Syntes det hvite ble litt for markert. Tok det jeg hadde tilgjengelig akkurat nå, men kommer nok til å lage ett til i sort matt etter hvert, og litt mer forsegjort.



[Audiomix]

Du lager jo et nytt utseende til enhver ny anledning!
Hva slags føtter har du laget?



[sclalars]

Hva slags føtter har du laget?

Det er noe diy greier som OB-BB kom med tegninger på for noen år siden. Prinsippet er at alt henger i gummistrikker Midt delen er høyere enn hoved delen, og det er festet strikker i mellom som skal ta opp vibrasjoner. Artig sak, men et helvete å lage



[sclalars]

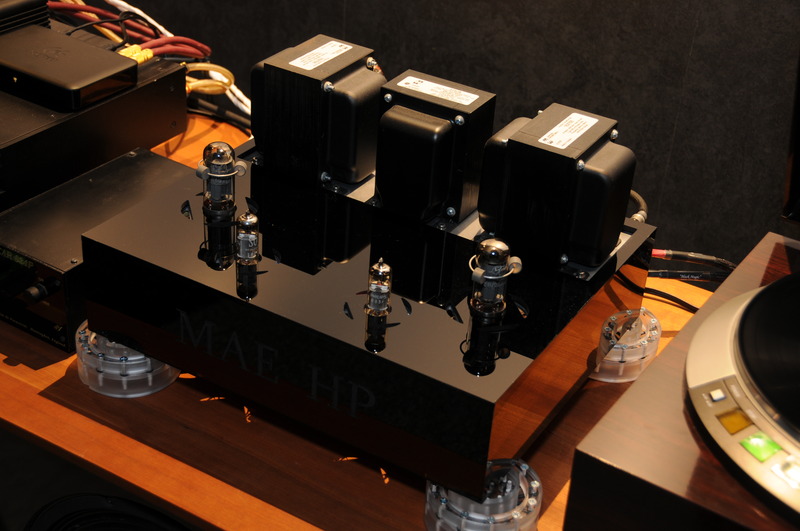

Syntes det var på tide med et hamskifte på MAE'en igjen i dag, så dro på jobb og lagde meg et nytt deksel. Denne gangen bestemte jeg meg for å gjøre det skikkelig, så det stod litt mer i stil det andre jeg har her. Så da ble det svart matt, med litt innlegg av børstet aluminium. Regner med at det (kanskje) blir det siste dekslet



[Audiomix]

Flott arbeid Lars!



[baluba]

Ja, virkelig flott arbeid.



[sclalars]

Takker og bukker . Nå har jeg kjørt med svart matt på det meste i hifirommet, så det neste blir platespilleren jeg lager. Blir samme enkle design på den.



[Laban MK3]

Vakkert blir helt syk når jeg ser bilder av dingser med rør i om dagen .

Mvh

Plenty med rør men ikke noe å putte dem i



[Audiomix]

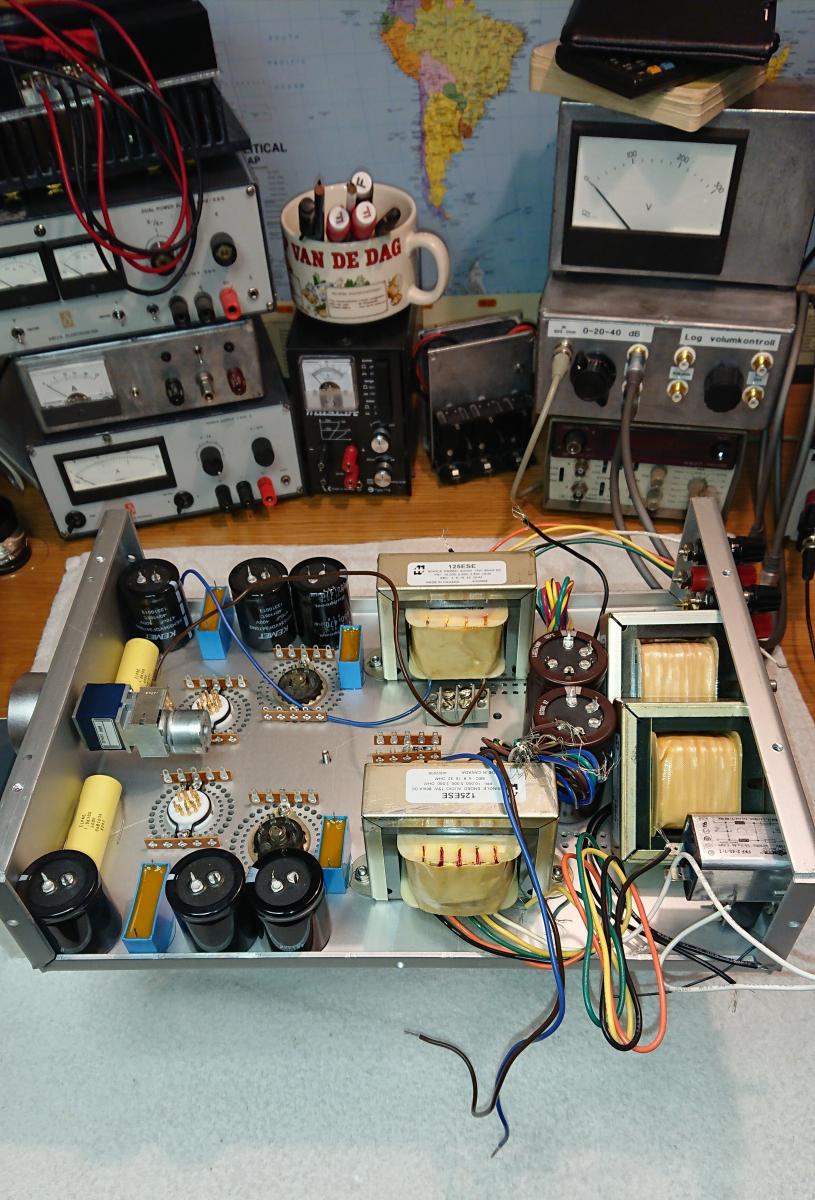

Slapper av med noe kjent på slutten av året.



[Audiomix]

Litt mer fleksibel enn originalen. To innganger og relativt enkelt å endre impedans (utgang).

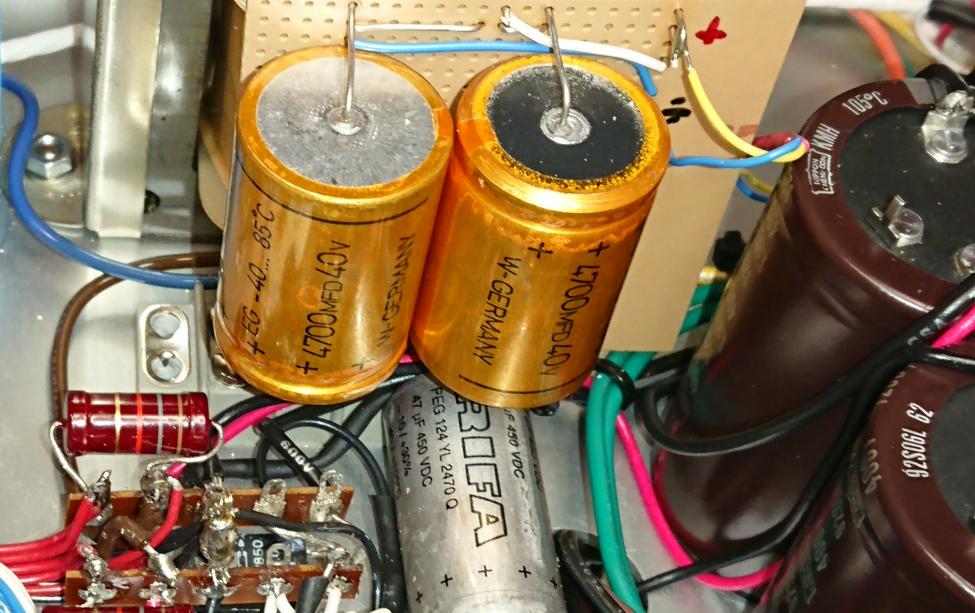

Detaljer fra strømforsyningen.



[Pilsern]

Slapper av med noe kjent på slutten av året.
Vis vedlegget 473972

Godt Nytt År Hans,
Motorisert Alps pot ?

mvh



[Audiomix]

Motor volum ja. Nesten moderne dette.



[Hornlyd]

Er det deler igjen til denne?



[bambadoo]

Er vel for det meste "Standard" komponenter . (Noe NOS) SÅ mye skal nok være mulig å få tak i.



[Audiomix]

Er det deler igjen til denne?

Tror nok det meste er lett tilgjengelig. I hvert fall noen mnd til.
Jeg plukket deler for en student for en stund siden.
Chassis etc er det mulig å få laget hvis en ikke fikser slikt selv.
Et par byggere fikk laget i Tyskland / Nederland.
Du finner sikkert bilder av resultatet i tråden her.



[Audiomix]

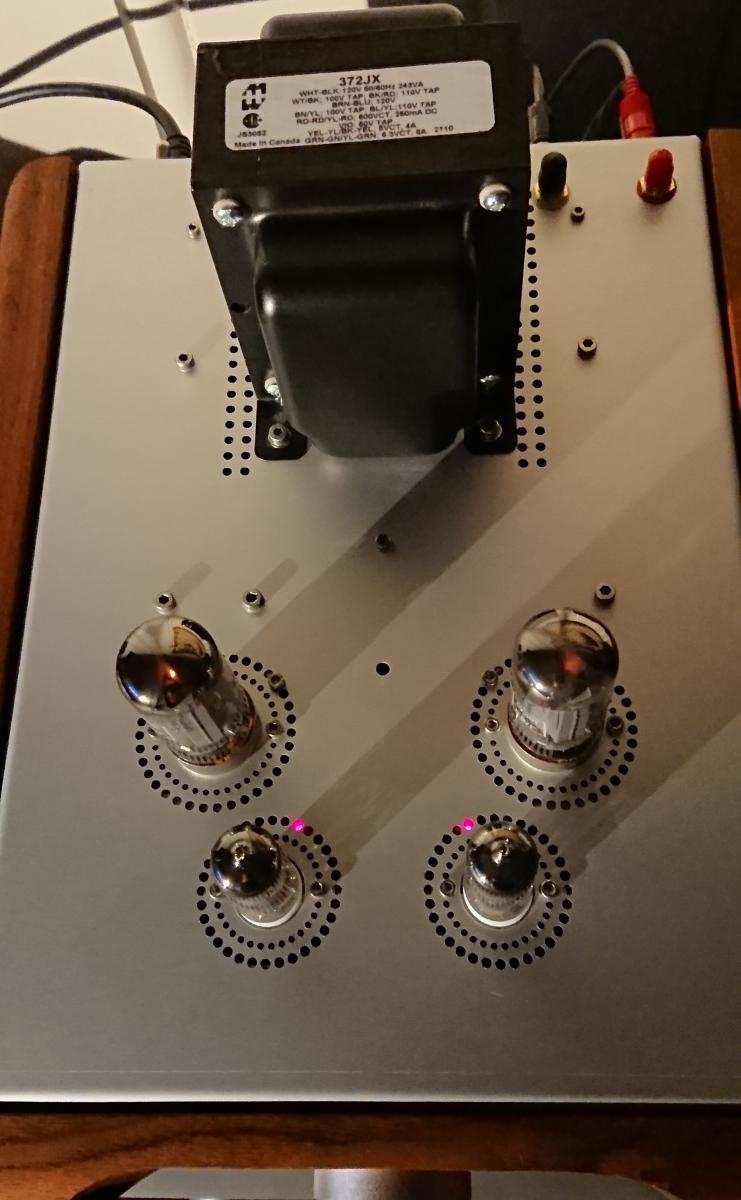

Ferdig med snøen for en stund og litt i kaldeste laget for meg gjør at det kan jobbes i varmen med noe som varmer.
For det meste ferdig.
Spiller musikk.

Litt uferdig gir den nå 8 Watt. Skal opp i mot 10W.
Siden det ikke er min konstruksjon kan jeg skryte av at den spiller helt fantastisk.
Minimalt med støy / brum. Totalt så lite som 0.8mV (800uV).
Kommer tilbake med interiørdetaljer og litt annet.
Venter bl.a. på deler til motorstyring av volumkontrollen.



[Audiomix]

Litt historie:
Siden Motron introduserte denne forsterkeren tror jeg det er levert noe over 40 byggesett.
De aller fleste med dette chassis. 3-4 stykker med annet og noe større design.
Denne kan være den siste og jeg kommer til å beholde den som et minne.
I går kom det litt post fra Kina: Motor volumkontroll med driver og remote. Kr 157,- for alt sammen. Og det virker.
Kina ALPS'n er demontert og den japanske som alt var montert fungerer fint.



[Audiomix]

Siden rørforsterkere har høyspenning (lite strøm) og glødespenning, manglet jeg noe som kunne drive volumkontrollen og en liten sak som holder temperaturen nede. Måtte ty til en liten nødløsning:
En ledig 5V vikling på trafoen (inkludert i tilfellet likeretter rør) og en spenningsdobler gir 12VDC.

Mottakeren til fjernkontrollen passet i et "tabbe" hull mellom utgangsrørene.

Med motor volumkontroll / fjernkontroll og to innganger har det blitt en bort i mot komplett forsterker.

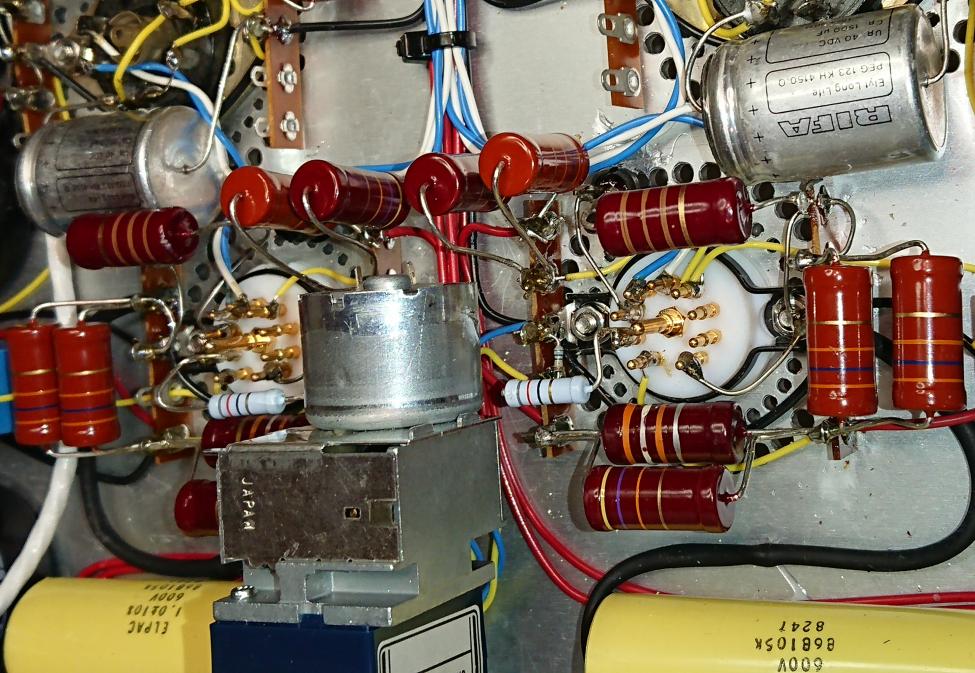

Interiøret.



[Audiomix]

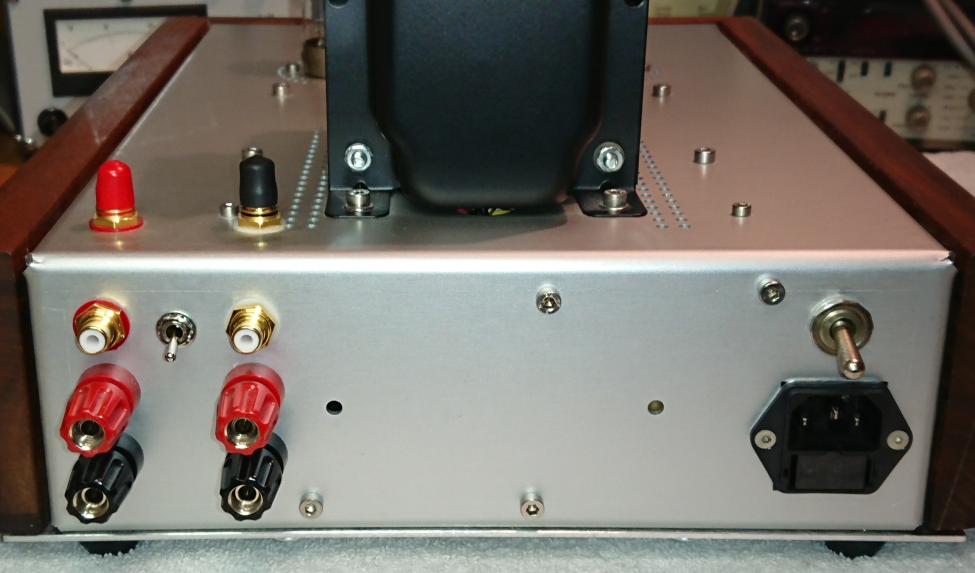

Litt utradisjonelt, men helt greit med innganger på toppen av chassis. Ikke plass bak.
Noen få har dette som varemerke (?). Inn- og utganger på toppen altså.

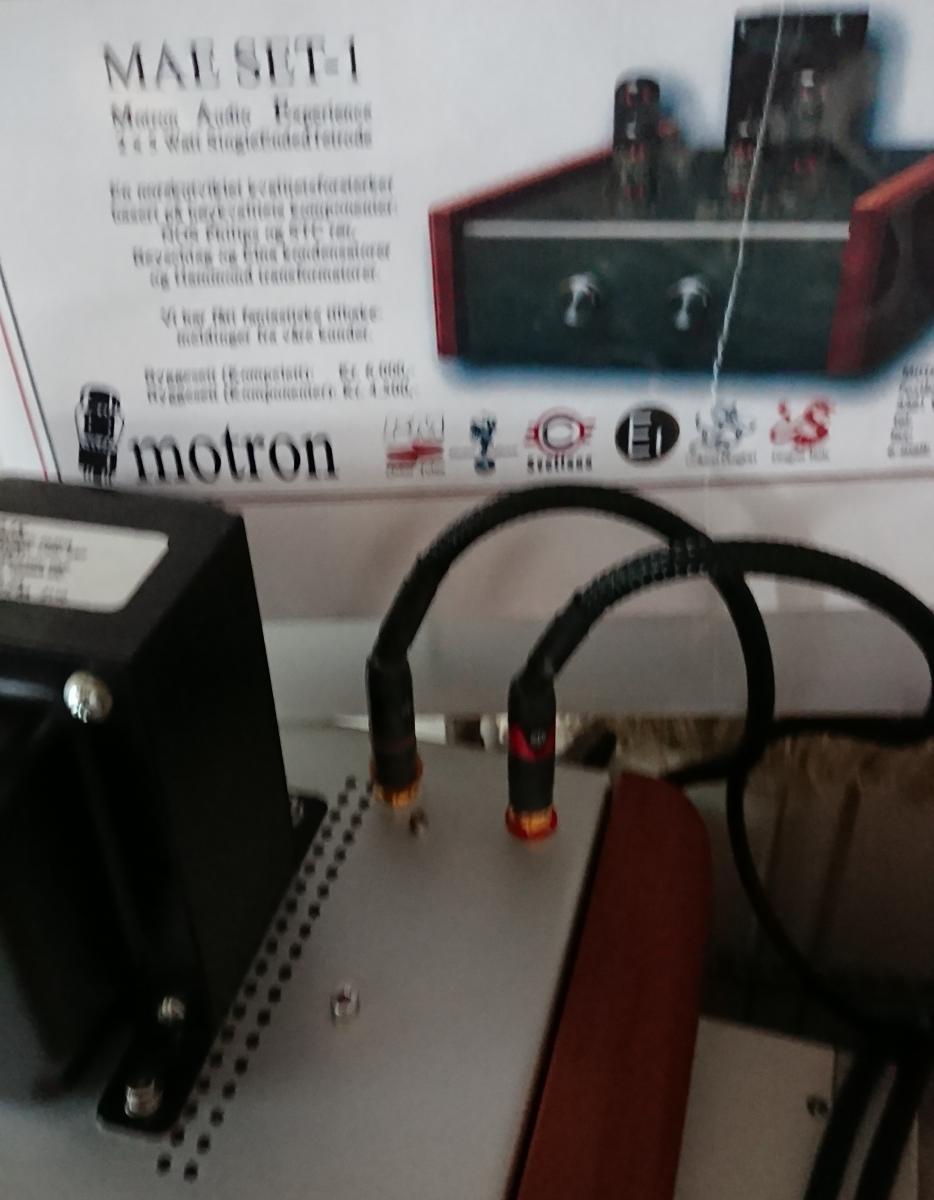

Litt mer historie på dette bildet.
Den første annonsen med den første ferdige forsterker basert på et komplett byggesett.
En lab utgave og en prototype var laget før den i annonsen.



[Audiomix]

Tiden flyr......
Fikk en påminnelse :
Norwegian Wood
