    Etter at Halair la ut et forslag til et kult Hai-Fi design, (post 1172), har tankene ruget rundt dette og forløst seg i «Moelva»- prosjektet som på noen måter blir en muskuløs lillebror til Bendit.
    Her skal ideer stjeles over en lav sko fra bl. Dutch & Dutch, Buchardt, Klang & Ton, Halair og oss selv.

    Bestykningen blir pr side:

    - 12 stk Satori 5’’ Textreme i kardioide

    - Diskant: Satori Be m/waveguide

    - 6 stk 7’’ Wavecor subber i lukket kammer

    - Hypex 503, dvs 3-veis aktiv drift med DSP.

    For tester har vi laget en singel dummy med kardiode. Etter de første forsøkene med forskjellige åpninger og distanser og dempemateriale konkluderte vi med at lukket låt best. Men, det var vanskelig å gi seg på ideen og vi endte til slutt opp med et kardioide-kammer som låt svært klart og åpent i forhold til lukket kammer. Vi benytter Dacron-basert pro-matte (Mittet) som brukes i produksjon av lydfeller og plenumskammere, ca. 40 kg/m3. Tykkelsen er ikke endelig avgjort, et sted mellom 30-40mm havner vi på. Det ble en slankere, men renere bunn for 5» TX i cardiode, ikke den typiske lukkede Qtc på 0,7, men da vi deler mot sub ser vi ingen ulemper.

    Endelige delefrekvenser, steilheter og delay er ikke bestemt, vi starter med 100 og 3800 hz og måler/lytter til alt sitter på plass.

    Status pr i dag: Inselwind sliper verktøy og kalibrerer verksted-belysningen. MDF sideplater er underveis fra fresing fra "Jonny Bravo"

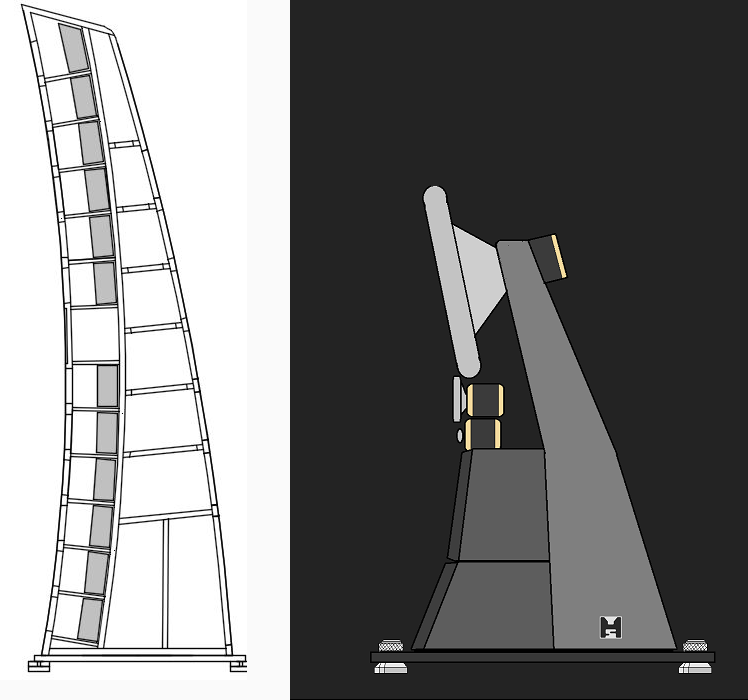

    Her er Halairs utkast fra i en linjekilde-tråd fra 2020 og vår dummy for TX:


    Vedlegg

    Sist redigert:

    inselwind

    Hi-Fi freak
    Ble medlem
    05.05.2012
    Innlegg
    1.237
    Antall liker
    3.919
    Sted
    Toten
    Torget vurderinger
    8






    Satori skal få lov til å føre frontrekka, mens Wavecor SW182BD03 7" × 6 per side blir med og danner ryggraden 🎵🎶💪..
    Vi gleder oss til å dele nok en spennende byggetråd med dere🤓🥳🍾


    steinost

    Hi-Fi freak
    Ble medlem
    22.01.2004
    Innlegg
    9.430
    Antall liker
    5.272
    Sted
    Lillestrøm
    Torget vurderinger
    2
    Dere skuffer garantert ikke, dette gleder jeg meg til.
    En konstruktør som klekker planer og en jævel som bygger.
    Hva kan det bli?
    Jo ett enkelt svar, bra blir det. Gleder meg på deres vegne.
    Kom igang, så vi får noe å sikle på :>}


    MusicBear

    Hi-Fi freak
    Ble medlem
    31.01.2013
    Innlegg
    6.323
    Antall liker
    3.134
    Torget vurderinger
    0
    Forskjell på liten krokrygget og høyreist fremoverlent, 1-0 til Halair og minst 3-0 når de glade herrer langs Mjøsa har fått den sammen 🔊


    The Shy

    Hi-Fi freak
    Ble medlem
    10.04.2017
    Innlegg
    7.745
    Antall liker
    8.547
    Sted
    Langesund
    Forskjell på liten krokrygget og høyreist fremoverlent, 1-0 til Halair og minst 3-0 når de glade herrer langs Mjøsa har fått den sammen 🔊
    Du bør slutte med den dommerrollen du stadig påtar deg. Uten å forkleine halair sin kreasjon så synes jeg Slukets sin er like kul, bare litt annerledes

    Men tilbake til objektet og gutta tråden handler om, og jeg har nemlig sett noen av de resultatene disse koker i hop, live... og det blir alltid et skue for øynene.:):)

    Sist redigert:

    Syncrolux

    Hi-Fi freak
    Ble medlem
    21.10.2012
    Innlegg
    7.910
    Antall liker
    6.047
    Sted
    Bygda
    Torget vurderinger
    1
    Kult prosjekt. Dropp føtter/utriggere så kan de bli riktig så flotte å se på også. Sett føtter under og la de «sveve» et par mm over gulvet.

    Hvordan kobles elementene? Regner med en viss serie/parallell greie.


    MarkusH

    Hi-Fi freak
    Ble medlem
    28.06.2015
    Innlegg
    3.257
    Antall liker
    2.052
    Sted
    Brøttum
    Torget vurderinger
    1
    Har gledet meg til denne byggetråden siden jeg så "ultralyd-bildene" første gang, dette kan ikke bli annet enn knallbra. Spennende valg av design/form og elementer. :love:
    Synes tankegangen som ble brukt på bendit var helt riktig, massivt, når det snakkes om fot. :cool:


    inselwind

    Hi-Fi freak
    Ble medlem
    05.05.2012
    Innlegg
    1.237
    Antall liker
    3.919
    Sted
    Toten
    Torget vurderinger
    8
    Setter pris på alle innspill vdr understell/føtter🦶👍..

    Mener å huske at det rustfrie understellet til Bendit's bygger ca 20 cm ut til sidene foran og 10 cm bak, og det ble veldig "vaklesikkert"..


    erikm

    Hi-Fi interessert
    Ble medlem
    28.01.2005
    Innlegg
    62
    Antall liker
    31
    Hmm dere bygger alle de kule tingene som jeg tenker på , men aldri kommer lengre enn til å skrive ned på ett papir. Eller noenganger ikke dit engang.


    Valentino

    Æresmedlem
    Ble medlem
    23.04.2008
    Innlegg
    21.632
    Antall liker
    8.224
    Sted
    Ottestad
    Er heller ikke glad i utriggere. Må man så må man. Når greiene er 2 m høye og 20 cm brede og tyngdepunktet 1 m over gulvet er det ikke lett å komme unna. Veldig kul sideprofil. Det finne vel formgivere her inne som kan mene noe om det er kult å bruke samme form på utriggerne.

    Bæltøft prosjekt. Formfullendt linjekildekartoide. Kinderegg.


    W.Sand

    Hi-Fi freak
    Ble medlem
    02.05.2012
    Innlegg
    2.269
    Antall liker
    2.371
    Sted
    moelv
    Torget vurderinger
    1
    Vi er takknemlige for tilbakemeldingene og gode ideer. 👍
    Ja, de viktige detaljene skal på plass, stabilt, men estetisk. "Støttehjul" er nødvendig, men ikke desto mindre krevende å integrere de i designet.
    Vi har tilgang til både laser- og vannskjæring. Kan det tegnes, kan det lages.
    Det jobbes med flere detaljer også. Bl.a pulverlakkerte hex-plater i åpningene og grubling på bakgrunnsfarge her osv.

    Sist redigert:

    Sluket

    2FAT2FLY
    Ble medlem
    11.08.2006
    Innlegg
    47.606
    Antall liker
    69.871
    Torget vurderinger
    20
    Blir garantert knall når de er ferdige - bruk god tid på planleggingen - det betaler seg i tifold tilbake, men det vet du sikkert fra tidligere flotte prosjekter. Har selv god erfaring fra å tegne/modellere en mengde løsninger/varianter helt til en plutselig kommer over den som "sitter" og gir godfølelsen! (y)(y)(y)


    W.Sand

    Hi-Fi freak
    Ble medlem
    02.05.2012
    Innlegg
    2.269
    Antall liker
    2.371
    Sted
    moelv
    Torget vurderinger
    1
    Blir garantert knall når de er ferdige - bruk god tid på planleggingen - det betaler seg i tifold tilbake, men det vet du sikkert fra tidligere flotte prosjekter. Har selv god erfaring fra å tegne/modellere en mengde løsninger/varianter helt til en plutselig kommer over den som "sitter" og gir godfølelsen! (y)(y)(y)
    Takk for det Sluket. :) Ja, dette er viktig og her må vi ikke rushe. En flott villa kan som kjent ødelegges med feil maling.
    Dersom en kløpper på Sketchup vil rendre forslag (fargevalg etc) er det velkomment.


    MusicBear

    Hi-Fi freak
    Ble medlem
    31.01.2013
    Innlegg
    6.323
    Antall liker
    3.134
    Torget vurderinger
    0
    Du bør slutte med den dommerrollen du stadig påtar deg. Uten å forkleine halair sin kreasjon så synes jeg Slukets sin er like kul, bare litt annerledes

    Men tilbake til objektet og gutta tråden handler om, og jeg har nemlig sett noen av de resultatene disse koker i hop, live... og det blir alltid et skue for øynene.:):)
    Ingen dommerrolle - kun et uttrykk for stooor begeistring for hva disse gutta boys «langs te Mjøsa» mekker sammen av høyttalere 🔊🔊🔊
    Velger å tro de fleste sanset «gammel og kroket» under en anelse humor og ikke resultatangivelse fra dommerfløyta :cool:


    inselwind

    Hi-Fi freak
    Ble medlem
    05.05.2012
    Innlegg
    1.237
    Antall liker
    3.919
    Sted
    Toten
    Torget vurderinger
    8
    Hva tenker dere vdr finnish?
    Lakkert i std hvit, sort? Matt vs høyglans..
    Finert i valnøtt ell lignende som Bendit's, med sortgrå front og rygg..
    Eller kanskje være litt vågal og velge litt sprekere farger som bl.a Wilson og Kef?

    Har ingen problemer med å se de for meg i denne fargen, med sorte pulverlakkerte griller i sidene😎


    Halair

    Hi-Fi freak
    Ble medlem
    10.10.2014
    Innlegg
    1.424
    Antall liker
    1.396
    Sted
    Sandefjord
    Selv er jeg svak for svart/mørk grå i matt/satin utførelse, kan bli konge i kombinasjon med "Kongeblå" ala Wilson KEF. Kommer jo også litt an på omgivelsene de skal leve videre i :)


    W.Sand

    Hi-Fi freak
    Ble medlem
    02.05.2012
    Innlegg
    2.269
    Antall liker
    2.371
    Sted
    moelv
    Torget vurderinger
    1
    Som nevnt skal det stjeles ideer. Lurer på om toningen på Kodo er pga belysning eller sun-burst lakkering?




    Sist redigert:

    MusicBear

    Hi-Fi freak
    Ble medlem
    31.01.2013
    Innlegg
    6.323
    Antall liker
    3.134
    Torget vurderinger
    0
    Hva tenker dere vdr finnish?
    Lakkert i std hvit, sort? Matt vs høyglans..
    Finert i valnøtt ell lignende som Bendit's, med sortgrå front og rygg..
    Stol på døkk sjæl - Bendit's innehar (også!) designelementer som setter mye dyrt kjøpe-utstyr i skyggen ta Mjøsa - enda så flat den er :cool:

    For ikke snakke om selve byggedelen av det dere gjør - rent byggeteknisk! Fnyser, av å lese mange produsenters (bort-) forklaringer på å gjøre "sånn og sånn" - kun forklaringer bak forenklede (= billigere) produksjonsteknikker av kabinetter. Se måten dere selv har bygget opp Bendit kabinettet, ville kostet skjorta om en høyttalerprodusent skulle brukt deres måte å lage det så gjennomført. I særklasse bra, det dere holder på med, om dere tåler litt skryt :)


    W.Sand

    Hi-Fi freak
    Ble medlem
    02.05.2012
    Innlegg
    2.269
    Antall liker
    2.371
    Sted
    moelv
    Torget vurderinger
    1
    Stol på døkk sjæl - Bendit's innehar (også!) designelementer som setter mye dyrt kjøpe-utstyr i skyggen ta Mjøsa - enda så flat den er :cool:

    For ikke snakke om selve byggedelen av det dere gjør - rent byggeteknisk! Fnyser, av å lese mange produsenters (bort-) forklaringer på å gjøre "sånn og sånn" - kun forklaringer bak forenklede (= billigere) produksjonsteknikker av kabinetter. Se måten dere selv har bygget opp Bendit kabinettet, ville kostet skjorta om en høyttalerprodusent skulle brukt deres måte å lage det så gjennomført. I særklasse bra, det dere holder på med, om dere tåler litt skryt :)
    Vi rødmer og håper at resultatet vil innfri. ☺ Men- å lage dette i kommersielt øyemed hadde vært håpløst i utgangspunktet.


    Sluket

    2FAT2FLY
    Ble medlem
    11.08.2006
    Innlegg
    47.606
    Antall liker
    69.871
    Torget vurderinger
    20
    Jeg har sans for dynamitt-kassen jeg :D Ledetråden er funksjon - form.
    Nettopp, og skissen viser bare en mulig måte å gjøre ting på. Først og fremst, det er funksjonen som er # 1 og formen MÅ komme som en følge av dette. Mange måter å løse akkurat det på selvsagt.


    steinost

    Hi-Fi freak
    Ble medlem
    22.01.2004
    Innlegg
    9.430
    Antall liker
    5.272
    Sted
    Lillestrøm
    Torget vurderinger
    2
    Kult prosjekt. Dropp føtter/utriggere så kan de bli riktig så flotte å se på også. Sett føtter under og la de «sveve» et par mm over gulvet.

    Hvordan kobles elementene? Regner med en viss serie/parallell greie.
    Mine er 11 cm brede 220 høye uten "ben". Fylt med bly i bunnen.
    Har jo ikke barn som flyr rundt der nede, men de står rimelig stødig.
    Men med unger som fyker rundt med kosedyr og smokk så stiller det seg litt annerledes.
