Holton Precision Audio's (Aussie amps)

[pellesmil]

Leksis: dette er jo ekte Porno.....
heldigvis bedre en urumskhetene som verserer i tråden til Sluket

Surfet tilfeldigvis innom hjemmesia til Anthony ser han kommer som gjest til Hi-Fi messa i Munchen i mai



[Leikis Lyd]

Driver å vikler av non trafoer nå så jeg får 25 volt sekundær så jeg kan bygge F5 Turbo 50 watter og en 500L 50 watt. Så får kjennere sammenligne de Burnt Island er test kanin



[BurntIsland]

mer enn gjerne



[Leikis Lyd]

Iløpet av sommeren sikkert, ting tar litt tid



[Leikis Lyd]

Noen som har fått prøvd noen av L kortene ?



[pellesmil]

Noen som har hatt problemer med bias kretsløpet til Nxv kortene? (NxV300r2)?

jeg har en kanal som er bananas på biasen,
får den ikke lavere enn ca 220ma (skulle ha vært ca 80ma)

potmeteret virker og det regulerer bare at det starter på ca 220ma
har ca 1550ohm mellom Q9 og Q10 som er iht spec.

Tror Anthony begynner å bli litt lei av å fjernhjelpe......

skjema anyone?



[Leikis Lyd]

Noen som har hatt problemer med bias kretsløpet til Nxv kortene? (NxV300r2)?

jeg har en kanal som er bananas på biasen,
får den ikke lavere enn ca 220ma (skulle ha vært ca 80ma)

potmeteret virker og det regulerer bare at det starter på ca 220ma
har ca 1550ohm mellom Q9 og Q10 som er iht spec.

Tror Anthony begynner å bli litt lei av å fjernhjelpe......

skjema anyone?

Har slitt litt med ustabil bias, men med litt tålmod har det gått bra, du vet du kan justere med å måle over den R100 motstande som sitter foran hver transistor, mye enklere å nple der. Da måler du mv, da skal du vel ha ca 4 mv.



[HAREPUSEN]

Hva utgangs transistorer har du ? , kan være selv sving ,Har du occiloscoop ? I stb bye mode skal du ha en gitt spenning over ingangs trinn og predriver , har du dem ?Du kan ha occ i driveren , eller Power mosfettene ,,Har du kontroll på matchingen ? at ikke en mosfet jævel jobber livet av seg , mens de andre bare later seg ,,, Om transistoren er fra samme batch kan du sammen likne gate drive sp til power mosfettene , hos meg for eksempel er mine sk1530 / j200 ca 2,0 v så da får du 4 volt mellom gate positive og negativ,



[pellesmil]

Modulene kom ferdig reparert fra Down under.

det verste var at jeg testet de på onsdag da var bias ok
etter siste loddinga av phono plugger mm var bias bananas


Hmm..



[Drossel]

Jeg bygde en ultimativ NVX300 i den forstand at psu var vel i overkant. Mine IMF RSPM IV ble drevet med en tidligere uhørt letthet!
Men - den var ikke videre god når det gjelder musikkformidling IMHO. Dimensjoner, 3D og ekthet i lyden var irriterende dårlig....

Som med alt annet så er smaken som baken.......

En ærlig sak.

Eller dårlig til å utføre bygget ?



[Drossel]

Modulene kom ferdig reparert fra Down under.

det verste var at jeg testet de på onsdag da var bias ok
etter siste loddinga av phono plugger mm var bias bana


Hmm..

Ustabile.



[pellesmil]

Hva utgangs transistorer har du ? , kan være selv sving ,Har du occiloscoop ? I stb bye mode skal du ha en gitt spenning over ingangs trinn og predriver , har du dem ?Du kan ha occ i driveren , eller Power mosfettene ,,Har du kontroll på matchingen ? at ikke en mosfet jævel jobber livet av seg , mens de andre bare later seg ,,, Om transistoren er fra samme batch kan du sammen likne gate drive sp til power mosfettene , hos meg for eksempel er mine sk1530 / j200 ca 2,0 v så da får du 4 volt mellom gate positive og negativ,

2SK1530 2SJ1201


Driverne Q9 og Q10 er varme de også,
ca 100ma pr transe får ikke bias lavere.

Har en kanal som funker bra blir endel måling mellom de 2 kanalene for å finne en feil.



[Drossel]

Monter multiturn . Jeg havde lignende problem og tror det skyldes det yderst primitive potentiometer til justering af bias.



[pellesmil]

Potmeteret funker fint, måler det samme som den kanalen som virker.

har nok noen seriøse matching issues med disse transene, vet ikke hvor mange han byttet, ser ut som kun 2 av 1201 er byttet.
alle andre har samme lot nr

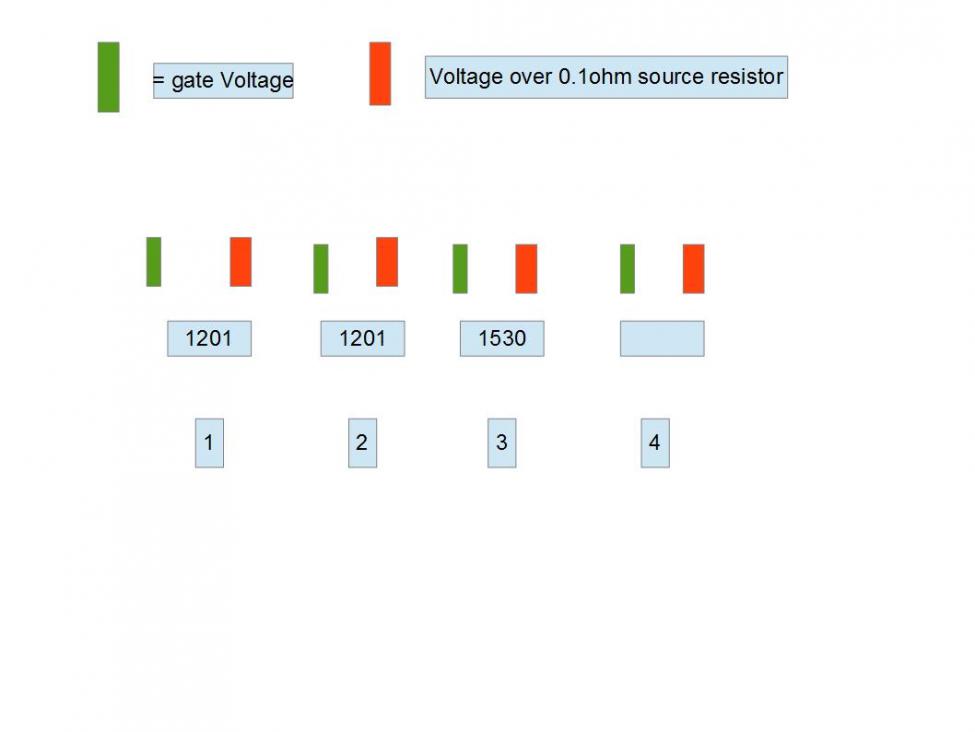

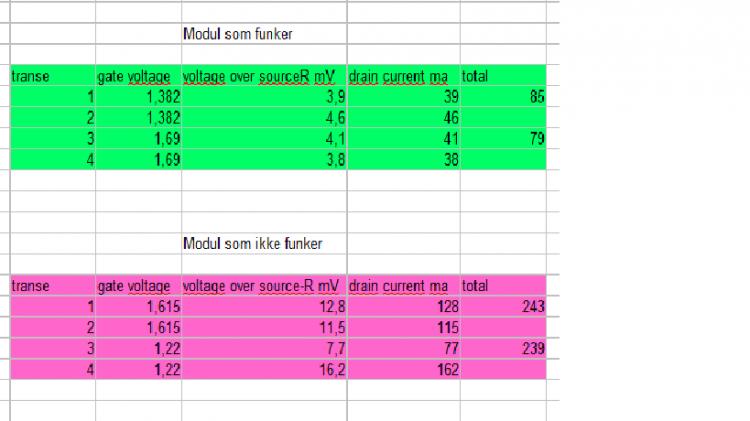

legg merke til gate voltage, faktisk lavere på den modulen som har sjithøy bias.

skal måle alle (gate og source) motstandene senere

Per



[Drossel]

Køb nyt modul. Er det andet ik til at blive vanvittig af ?



[pellesmil]

Drossl for dummies anyone?

me not understand



[Drossel]

Er livet ikke for kort til sådanne problemer ?



[Kabeldragern]

Jeg bygde en ultimativ NVX300 i den forstand at psu var vel i overkant. Mine IMF RSPM IV ble drevet med en tidligere uhørt letthet!
Men - den var ikke videre god når det gjelder musikkformidling IMHO. Dimensjoner, 3D og ekthet i lyden var irriterende dårlig....

Som med alt annet så er smaken som baken.......

En ærlig sak.

Eller dårlig til å utføre bygget ?

Takk for den.
Forsterkeren er bygd etter oppskrift fra Holton og er beskrevet med bilde her på HFS. Har bygget endel transistorforsterkere før og har svakstrømsutdanning.
Jeg vurderte den som noe av det beste jeg har hørt av transistorforsterkere om ikke DEN beste, men mine kommentarer var i forhold til det beste jeg har hørt noengang - inkludert rørforsterkere.
Så utføringen på bygget tror jeg ikke du kan klandre - spesielt detaljer i konstruksjonen av PSU og dimensjonen på denne.

Så dine spydige kommentarer kan bare spare deg. Kanskje du har vanskeligheter med å takle kritiske bemerkninger på utstyr som du selv sitter med - du har alltid kun det beste og alle andres er bare drit?



[Drossel]

Ok det er godt at få det belyst nærmere. Min bemærkning var ingen konklusion. Selvfølgelig er det ikke verdens bedste på alle områder.

Specielt med hensyn til kontrol har jeg hørt den banke rørforstærkere til mere end hundrede tusinde.



[Leikis Lyd]

Jeg skal på Oslo tur neste helg og skal ha med meg den nye 500L forsterkeren, den har helt klare forbedringer i de øvre frekvenser. Jeg kan også ta med 800 forsterkerne, noen som tørr ta inn trønder bataljon så skrik ut
Overnatting med full bevertning og noe godt i glasset hører med til seansen ;-)

Det er snakk om 4,5,6 oktober.



[pellesmil]

Så du skulle nedover, skal dessverre nordover neste helg så det må bli en annen gang.
Her må publikum kjenne sin bebsøkelsestid og få med seg Lesksis sine Holton kreasjoner.

Per



[HAREPUSEN]

Det er jo ikke særlig matching å snakke om ,nesten som fabrikk matching , hadde ikke Source resistorene vært der hadde det vært katatrofe i tillegg ,ta ut den ene P channel og den andre N channel mosfet som har høyest strøm og sjekk da for stabil bias
Det er nok termisk cycling du har ,
og mulig kunne du slippe unna med å bytte den ene som trekker 162 ma , med som har bedre matching , men da må du måle den som har laveste verdien for eksempel , sett den i en matche jigg "
Er det en N eller P channel , jeg har kun en av hver om det kunne hjelpe



[Drossel]

Går ud fra de alle har god termisk kontakt til kølepladen og desuden lige meget køling.



[HAREPUSEN]

Ja Drossel ,,,Se på matchingen her i aktuelle tilfelle , fullstendig uakseptabel , +-10 er akseptabel og worstcast +-20 %... og husk dem har posistiv tempco og hvor skal da bias transistoren sitte , med den med lavest eller høyest bias ?
Faktisk kan og i tillegg bias kretløpet være med på gi en liten positiv tempo ", med gitte transistorer i bias kretsløpet kan dersom den får varmen fra heatsinken. Derfor har jeg alltid kontruert fysisk adskillt driver fra heat sink ,eller stående med god lufting ,, slik at det på ingen måte kan fange opp varmen fra evt heatsink , enda viktigere jo mer strøm og varme heatsinken skal handle "



[Drossel]

Har lavet mange Holton og aldrig haft dette problem eller skal vi sige ikke været opmærksom på det. Faktisk aldrig haft forstærkere som har virket så stabile. De bliver hellere ikke så varme som bipolare forstærkere med samme bias. Er ved å lage 4 stk. NXV 300 i et kabinet. Tror jeg trækker en tynd ledning fra indgangen til de 0,1 ohm op til nogle måleterminaler ( 10 kohm i serie) for lettere å kunne måle. Redd for å brenne modulerne hvis jeg fumler med målepindende.



[pellesmil]

I mitt tilfelle gjelder IKKE dette et nytt Holton produkt, i tilfelle noen har glemt de.

Jeg har heller aldri hatt noen "problemer" med mine 3 Holton bygg.
I de tilfellene jeg har hatt noen "problemer" så kan man vel si at det er selvforskyldt.

En gang var det rett og slett en dårlig lodding på driveren, de 2 andre gangene var det regelrett misbruk av forsterkeren med ødelagte komponenter som resultat.
Fikk alltid hjelp av Anthony pr mail og det hele fikset seg.

Men når det er sagt så er det skjøre saker vi snakker om, små SMD komponenter og et tripot. som mild sagt er underdimensjonert rent fysisk.
Fort gjort å drite seg ut her, ivertfall for min del med stadig økende brillestyrke og mye av loddinga utført lovlig sent på kvelden.

Jeg skal ta ut 2 av de høye transenene og se hvordan bias blir da, det rare er at det ser ut som at det er kun transe 1 og 2 som er byttet men det er jo litt snodig siden nr 3 er lang lavere en de andre.

Om min teori stemmer skulle jo nr 3 vært original og lik nr 4

Om han har bytta hele rekka må han isåfall hatt igjen igjen 1530 transer med samme lot nr som de gamle mens 1201 har nytt lot nr.

Skal teste litt mere så jeg har noe konstruktivt å sende nedover.



Takk for hjelp så langt


Per



[Leikis Lyd]

Jeg har et deffekt 200 kort og et 300 kort om noen trenger deler



[pellesmil]

Vet du hva som er feil på 300 kortet?

P



[Drossel]

Har samme problem med øjnene som dig pellesmil. Derfor venter jeg til det bliver dagslys og dobbelt
chekker. Ellers bruger jeg lup lampe.



[Leikis Lyd]

Vet du hva som er feil på 300 kortet?

P

Hakke peil Når jeg tenker meg om så tror jegdet et SE kort.



[pellesmil]

Har nå prøvd kortet med kun 2 transer,
tok ut de 2 høyeste

inn igjen og biasen er fremdeles høy, ca 100ma
omtrent samma gate spenningen.

Tar en dobbelsjekk på bias potmeteret, det måler 550ohm,
setter det på absolutt max som er 590ohm for å se om biasen går ned.

på med strømmen og nå er biasen rekordhøy, over 200ma

Gate spenningen til N-channelen har økt fra 1,6 til 1,7v og gått ned fra 1,2 til 1v på P-channelen.

Hmmm....

nå har jeg tatt ut 2 transer fra den kanalen som funker og skal prøve de i den modulen som feiler.

Så får tiden vise hvor feilen ligger.

P.



[pellesmil]

Funker med andre transistorer

nå skal jeg bare finne synderen som sikkert er nr 3 med mye lavere Ids

Nr 3 og 2 sto i tidligere mens den fremdeles feilet

funker den med 4 og 2 har jeg funnet synderen



[Leikis Lyd]

Tar med et par transer nedover jeg da



[pellesmil]

Tar med et par transer nedover jeg da

Hadde vært suverent,

har funnet synderen, nr 3 er alt for lav

Har du noen 1530 så hadde det vært gull.

P



[Leikis Lyd]

Tar med et par transer nedover jeg da

Hadde vært suverent,

har funnet synderen, nr 3 er alt for lav

Har du noen 1530 så hadde det vært gull.

P

Har 3 stk ubrukte 1530 og to brukte, kan få alle så du får målt for beste match me din andre. Du får med 2 stk 200 kort du kan feilsøke på også, høres ut som du kan dette
Sender med det 300 kortet også. Får du fixa 300 kortet til meg får du de 200 korta selv



[xerxes]

Det er greit med litt tilpassa terminologi, men "transer"?
transistorer? Transformatorer? Transseksuelle?

"Gate spenningen til N-channelen har økt fra 1,6 til 1,7v og gått ned fra 1,2 til 1v på P-channelen."
Noen som kan forklare meg dette?



[Leikis Lyd]

kunne kanskje lett misforstås, men jeg tar med kun trasistorer nedover, transer er det vel nokk av nedi der



[pellesmil]

Det er vel på Toten oppe på HCS og Haavard land transene bor ja,
Nydelig service Leksis

Pm sent



[pellesmil]

Det er greit med litt tilpassa terminologi, men "transer"?
transistorer? Transformatorer? Transseksuelle?

"Gate spenningen til N-channelen har økt fra 1,6 til 1,7v og gått ned fra 1,2 til 1v på P-channelen."
Noen som kan forklare meg dette?

Skal måle begge 1520 transistorene og se hvordan de måler i forhold til 201.
Eksakte verdier kommer.



[Leikis Lyd]

Det er vel på Toten oppe på HCS og Haavard land transene bor ja,
Nydelig service Leikis

Pm sent

PM ikke mottat !
