gWikse`s system
Jeg tenkte jeg skulle brekke hvitfargen i rommet med litt av den røde.... (det prøvde far min, jeg voknet brått da jeg kom inn på kjøkkenet morgenen etter og det var rosa vegger....).
Neida, det er møblene som skal bli litt mindre dominerende. Føler for å la htt sette lista i rommet og maler det meste annet i nøytrale farger som ikke opptar oppmerksomhet (hvitt er det naturlige valget grunnet lite rom).
Legger ved noen bilder.Vedlegg
gWikse`s system
Se der ja! Jomfrune har fått hedersplass, nicegwikse skrev:
Hvit/hvittoner egner seg fint som hovedfarge i rom, men kan fort virke kaldt. Smart å brekke fargen på en vegg eller to, og da gjerne en varm farge. Dette er ydmyke meninger fra en som daglig jobber litt med farger
OU812
- Ble medlem
- 10.02.2006
- Innlegg
- 1.091
- Antall liker
- 253
gWikse`s system

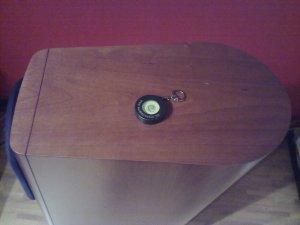

Praktisk den lille vateren ;D
Nå skal jeg se film. Deretter blir det Formel 1 fra Melbourne i ettermiddag.Vedlegg
- Ble medlem
- 10.02.2006
- Innlegg
- 1.091
- Antall liker
- 253
gWikse`s system

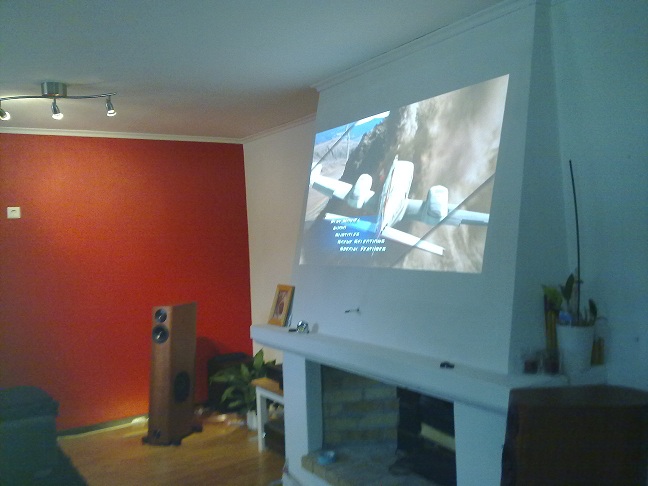

Etter å ha slappet av med noen filmer har jeg kommet meg litt videre med rommet, men det går noe tregt med meg om dagen...
Har tenkt litt på å lage en skjult sub, for å spare plass da leiligheten er 27 kvadrat i grunnflate. Rommet under sofa er pr i dag lite utnyttet.
Ang fargevalg så er hvitt først og fremst valgt da det får rommet til å virke større, men rødfargen på veggen innerst i rommet syns jeg er pen så jeg kommer ikke til å male den om selv om å male den hvit trolig hadde gjort at rommet virket større. Noe farge og særpreg må en ha syns jeg.
Høytalerene vil få hedersplass i rommet videre også. Brukte endel tid på å måle opp og plassere de skikkelig. Frontene er nå 1m fra bakvegg og den venstre høytaleren står 70cm fra sideveggen. Jeg liker å sitte nerme høytalerene så stolens rygg er 2.7m fra midt mellom høytalerene som står 3m fra hverandre. Plasseringen er markert på gulvet med tusj så det blir enkelt å sette de tilbake når jeg er ferdig.
Filserver er plassert i en mellomgang hos husvert som da også får bruke den. Den er satt opp for å kunne ha inntil 28 harddisker hvorav 8 er i hotswap mot nåværende raid kontroller som kjører raid 5 med 4 500GB til husvert og Raid5 med 2x1TB og 2x1,5TB som jeg utvider diskenes kapasitet etterhvert som de eventuelt ryker. Husvertens array blir nok flyttet over på hk`s raid kontroller og dermed supplerer jeg mine disker slik at det blir 4x1 til ett array og 4x1,5 til ett annet.

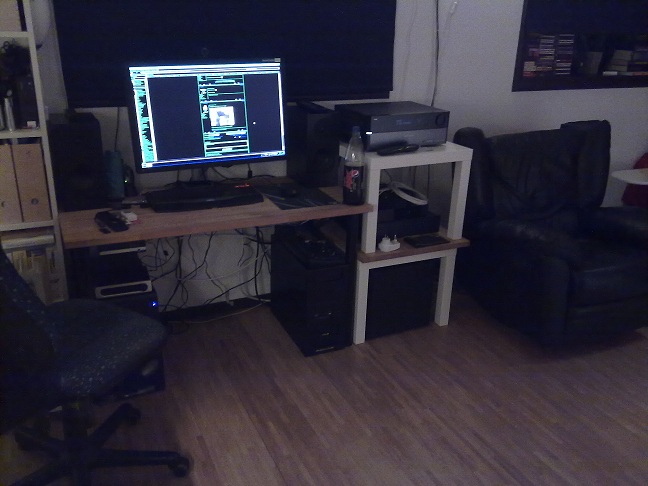

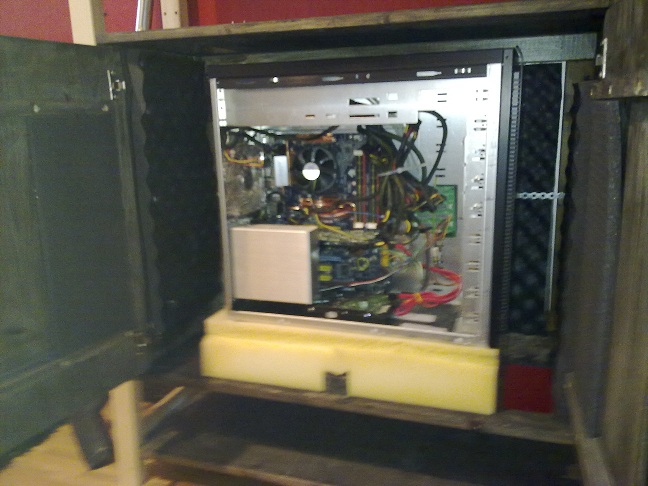

Jeg er også veldig opptatt av at det skal være stille hos meg så maskinen jeg bruker er støydempet til det ekstreme. PC er støydempet i sitt kabinett og igjen plassert inne i ett skap med støydemping. Luft slipper inn nede foran kabinettet og slipper ut oppe bak. Maskinen står også på en oppdelt madrass for å dempe vibrasjonsstøy. Det skal godt gjøres å høre den, men jeg merker desverre fremdeles at den står på, kan desverre ikke sette den i mellomgangen sammen med serveren da jeg må ha DVI dual link til skjermen og hullet i veggen er for lite til å føre mye kabler gjennom.
Nå kommer det litt bilder av diverse.Vedlegg
- Ble medlem
- 10.02.2006
- Innlegg
- 1.091
- Antall liker
- 253
gWikse`s system
Da har ting begynt å komme på plass etter ferien.
Mørke dager ute fører til fine dager inneVedlegg
- Ble medlem
- 10.02.2006
- Innlegg
- 1.091
- Antall liker
- 253
gWikse`s system
Jupp
Innsiden på nåværende prosjektVedlegg
- Ble medlem
- 10.02.2006
- Innlegg
- 1.091
- Antall liker
- 253
gWikse`s system
Jupp, og kabinettet er i stål bare sånn for å sikre seg at den også kan brukes som ovn : samt spiller med som bare ...... Det var åpning i kabinettet under kjøleribbene, men jeg syns de var for små så jeg har kuttet bort området under så luften kan stige naturlig.
Er mye som skal byttes på denne. Blandt annet skal kabinettet utbedres eller byttes til ett i aluminium med bedre kjøling.

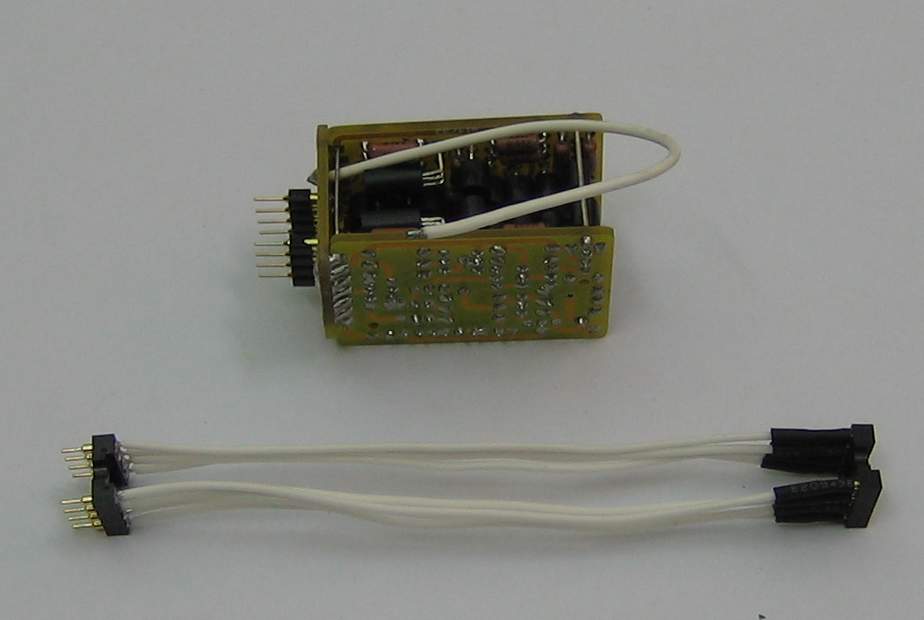

Men begynte med å erstatte høytalerlissene og skal bytte ut 4558 op-ampen med en Audio-gd Discrete OPA Sun http://www.audio-gd.com/Pro/diy/OPA/OPA-SUN1.jpg
Så får vi se hva som blir det neste.

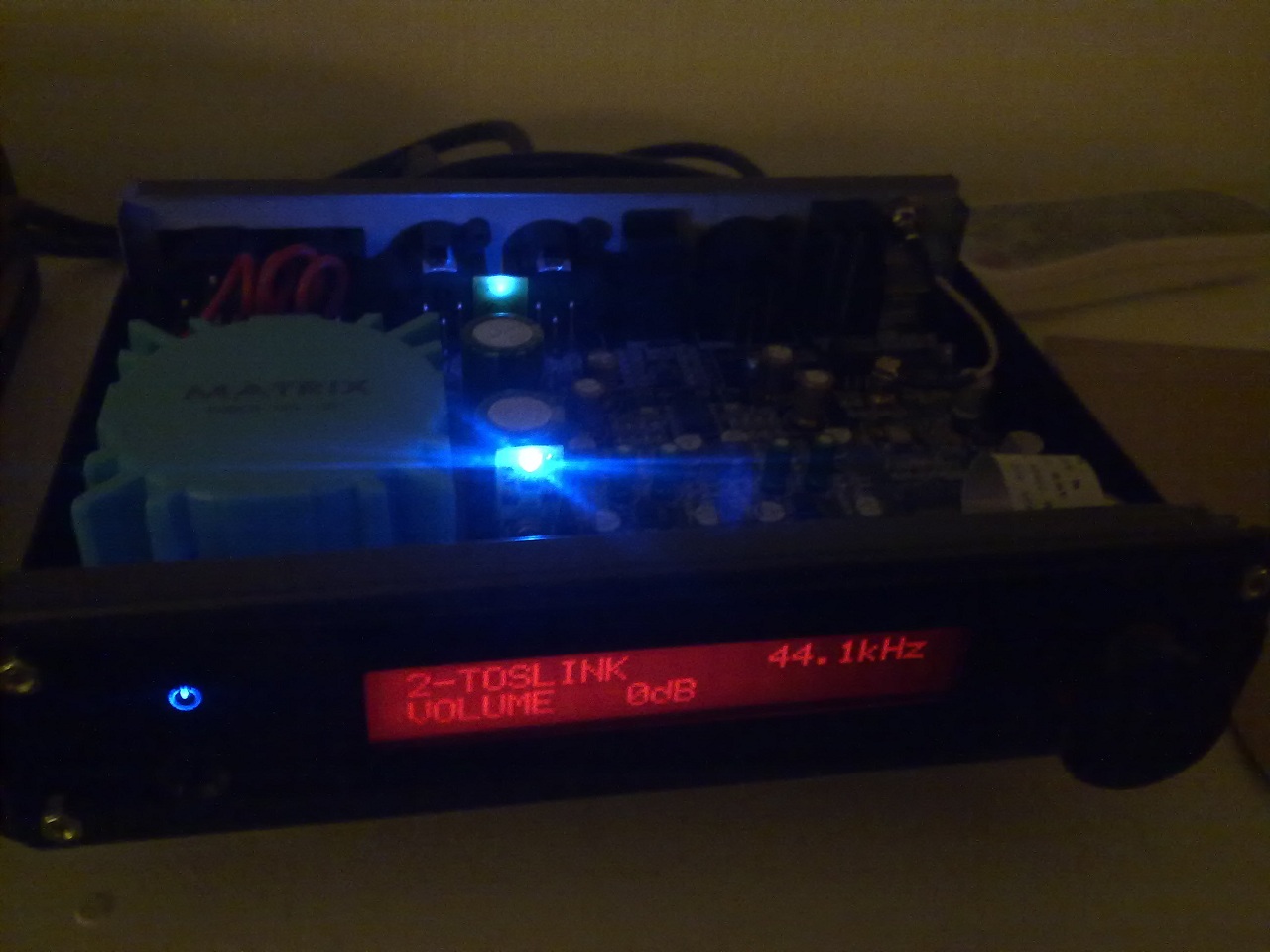

Effekt-trinnene mine blir lagt ut for salg når jeg har testet op-amp byttet. Jeg liker lyden jeg har fått fra denne ampen sammen med Matrix DAC`en (i DAC modus, uten pre og head-amp delen aktivert).
Edit: er flere chipper i forsterkeren som vel ikke akkurat hjelper på lydkvaliteten. Jeg ser for meg at TDA7439 chippen også bør erstattes på ett hvis med en diskrete løsning. Men om dette blir nå eller på ett senere tidspunkt når ampen "samler støv" vet jeg ikke.Vedlegg
- Ble medlem
- 10.02.2006
- Innlegg
- 1.091
- Antall liker
- 253
gWikse`s system
Utgangspunktet er en integrert forsterker fra Proart på 2x250W @ 8Ohm (2x350W @ 4). Noe jeg regner med er klasse AB. Er dual mono ja.
Så langt er internkabling byttet ut og op-amp og bedring av chassis står som sagt for tur.
- Ble medlem
- 10.02.2006
- Innlegg
- 1.091
- Antall liker
- 253
gWikse`s system
Op-amper, internkabling for signal og nye plugger til Tyr på vei.Vedlegg
- Ble medlem
- 10.02.2006
- Innlegg
- 1.091
- Antall liker
- 253
gWikse`s system
Venter fremdeles på deler. Tar meg nok en tur til Zachariasen Jernvare etter skruer i messing eller alu mens jeg venter. Har også en liten jobb å gjøre med ht terminaler og kabler til print på Ice blokkene. Irriterende at jeg enda ikke har fått kopplingstråden (0,5mm forsølvet kobber) fra elfa. Skal brukes internt til signal.
- Ble medlem
- 10.02.2006
- Innlegg
- 1.091
- Antall liker
- 253
gWikse`s system
Nei. Er signalkabling og høytalerkabling jeg holder på med nå. Strømkablene er crimpet og skrudd.
Edit: varenummer 55-503-29 hos elfa er det jeg skal teste ut som signalkabling internt i forsterker
- Ble medlem
- 10.02.2006
- Innlegg
- 1.091
- Antall liker
- 253
gWikse`s system
Bilder av kabling.
Skal doble mengden ledere til htt.Vedlegg
- Ble medlem
- 10.02.2006
- Innlegg
- 1.091
- Antall liker
- 253
gWikse`s system
Helgens lytting har vært herlig. Musikken har vært i sentrum. Piano sonatene har rullet ut i rommet (og litt til) og naboen lurte på hvem som satt ved flygelet og spilte så vakkert.
- Ble medlem
- 10.02.2006
- Innlegg
- 1.091
- Antall liker
- 253
gWikse`s system
Kommet litt videre.
Slo fra meg å bytte kontakter på Tyr.
Fletter kabler i Svalander style for balansert drift.

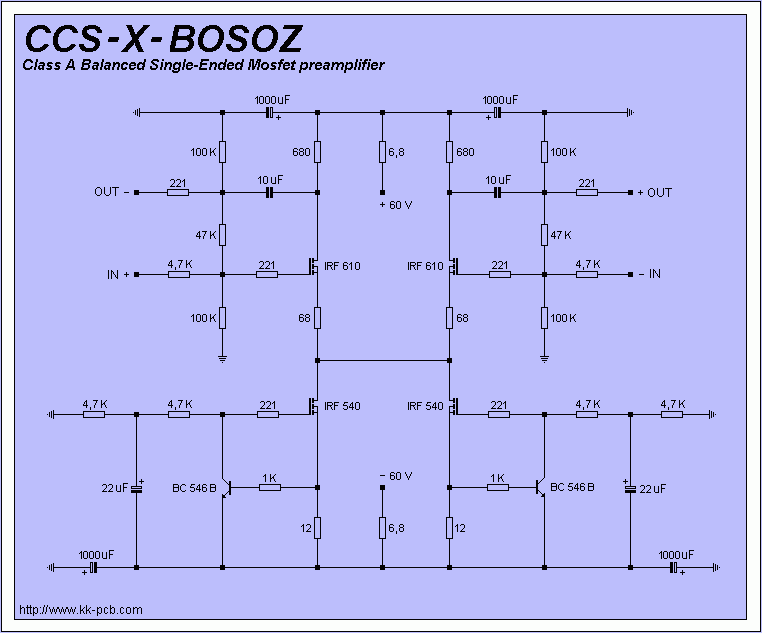

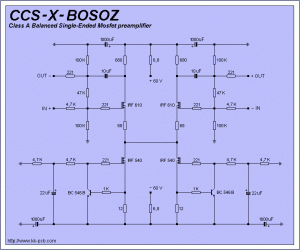

Har bestilt print til å lage Pass Labs clone Class-A XCCS Balanced Single-Stage Single-Ended Mosfet Preamplifier.

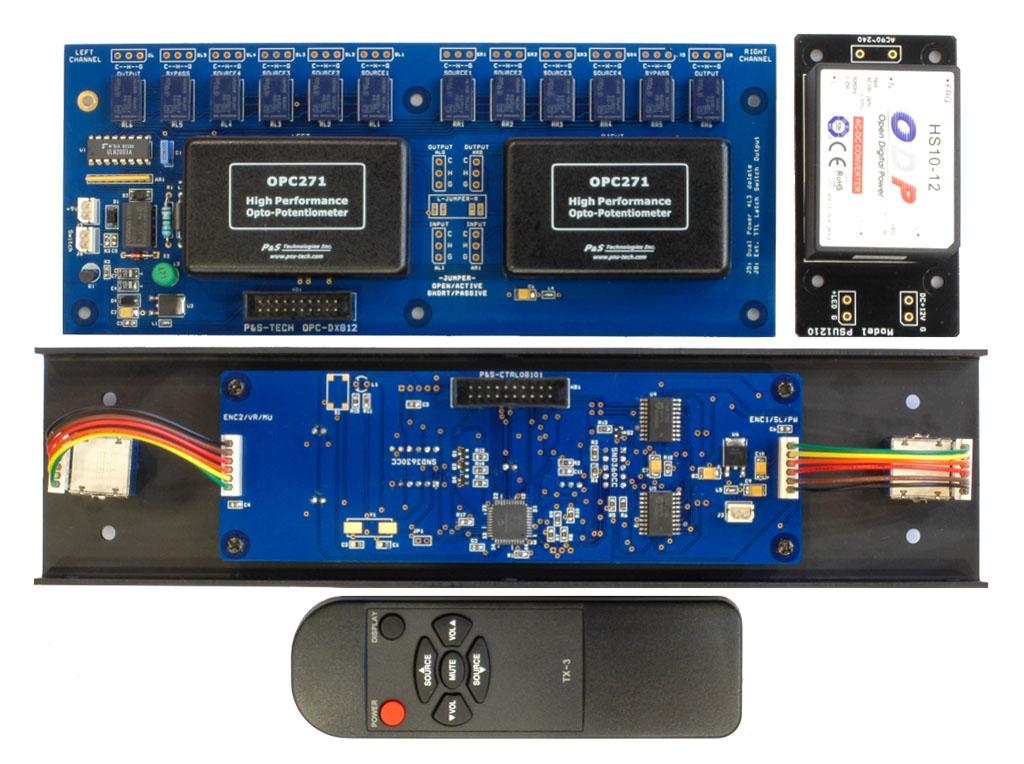

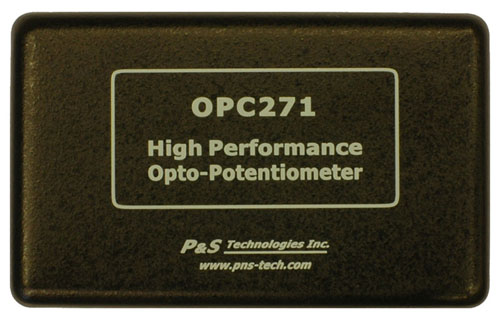

Vurderer også Opto potensiometer løsning. http://www.pns-tech.com/ Balansert løsning med 5 innganger (en bypass) og fjernkontroll vil komme på ca 5k eks mvaVedlegg
- Ble medlem
- 10.02.2006
- Innlegg
- 1.091
- Antall liker
- 253
gWikse`s system
Ja. Blir trolig solgt eller byttet med en balansert utgave.

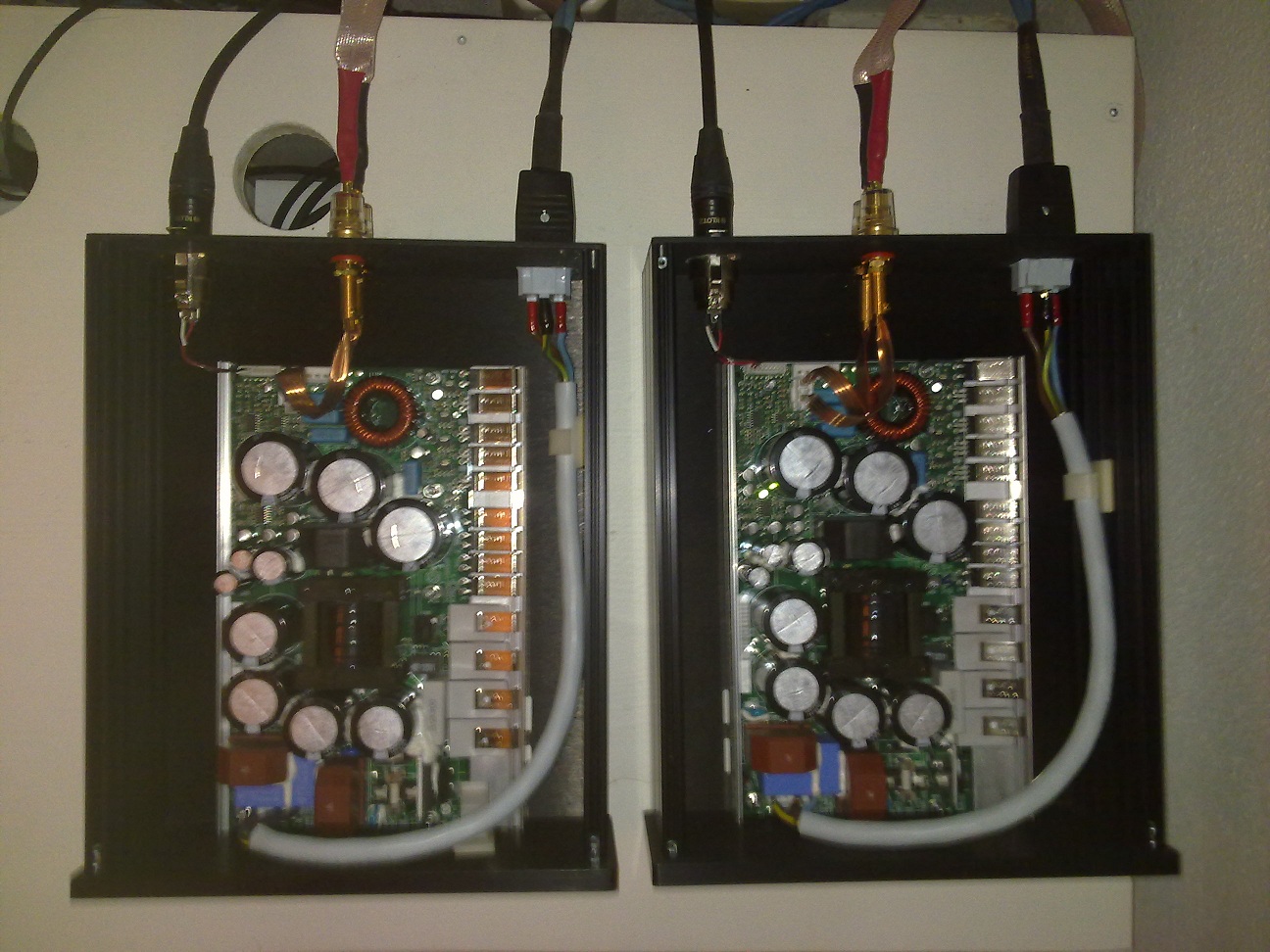

Jeg har blitt veldig glad i svart bakgrunn. Noe jeg får fra Ice blokkene når de kjøres balansert. Jeg hører på mye klassisk og annen musikk med lengre pauser mellom tonene. Stille bakgrunn er undervurdert.
Jeg har bestemt meg for å ha en egen "kose" del i systemet ved hjelp av en rør-buffer som kjører ubalansert mellom dac og pre, mens normal lytting skjer med balansert drift uten rør.Vedlegg
- Ble medlem
- 10.02.2006
- Innlegg
- 1.091
- Antall liker
- 253
gWikse`s system
Valget står nå mellom Opto potensiometer og en Tentlabs løsning som er noe rimeligere men mer utprøvd av flere.
En fordel i mitt system med Tentlabs løsningen vil være at det ikke blir nødvendig med noe felles chassis ell slik at det kan kjøres i en mer "elegant" (imo) dual mono design.
Nå sitter jeg med google sketchup, pcb programvare og google søkemotor for å finne dimensjoner på delene så jeg kan lage en skikkelig modell av ampen før jeg eventuelt begår noen tabber pga for dårlig visualisering av kretsen i hodet mitt...
Det går fremover og jo mer jeg jobber i sketchup desto mer gleder jeg meg.Vedlegg
- Ble medlem
- 10.02.2006
- Innlegg
- 1.091
- Antall liker
- 253
gWikse`s system

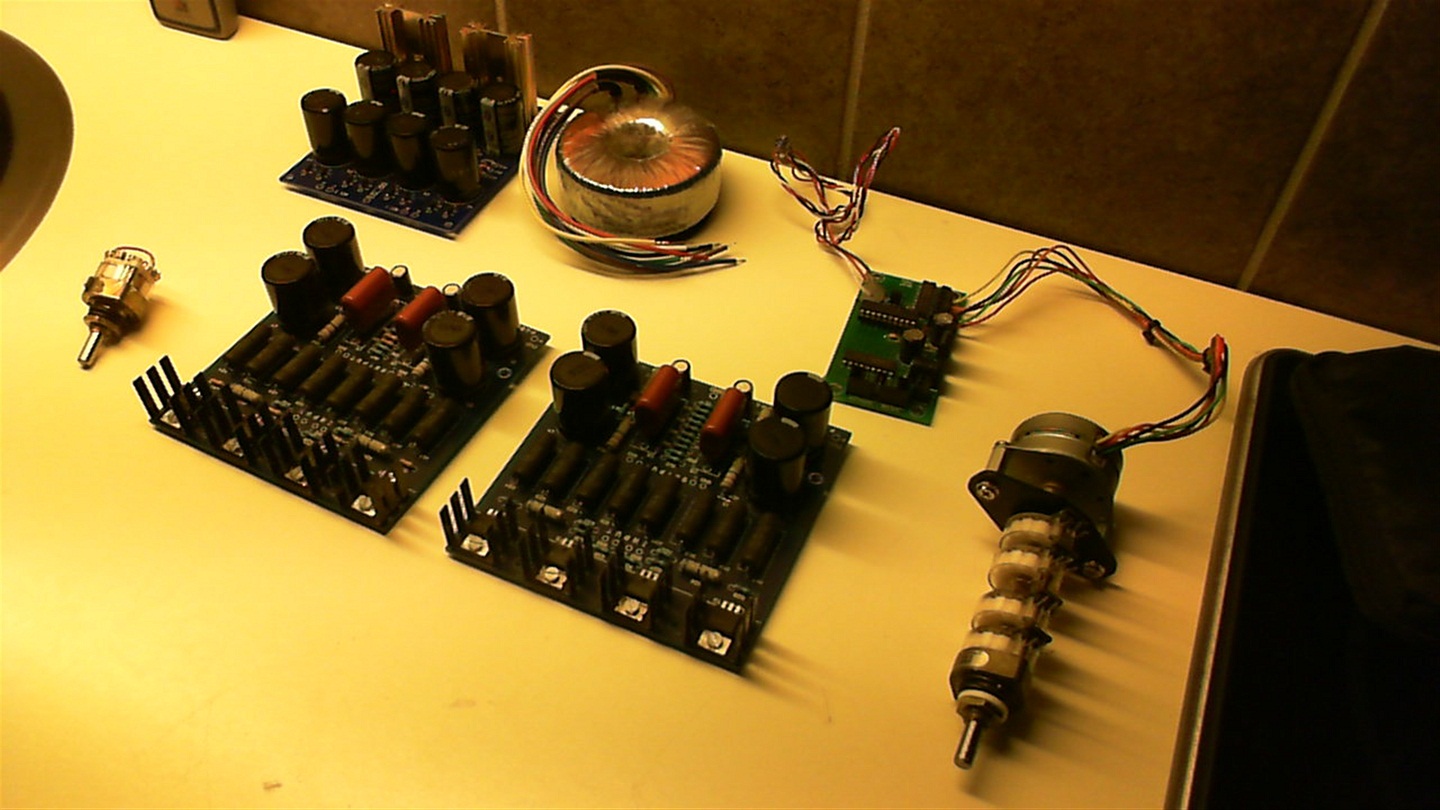

Venter nå på bomull isolasjon så er det bare å sette i gang med byggesettet.
Ble en annen løsning enn det jeg hadde tenkt da jeg kom over dette byggesettet brukt. Har bestilt deler selv men jeg kjenner en som kan bruke den som blir til overs.Vedlegg
- Ble medlem
- 10.02.2006
- Innlegg
- 1.091
- Antall liker
- 253
gWikse`s system

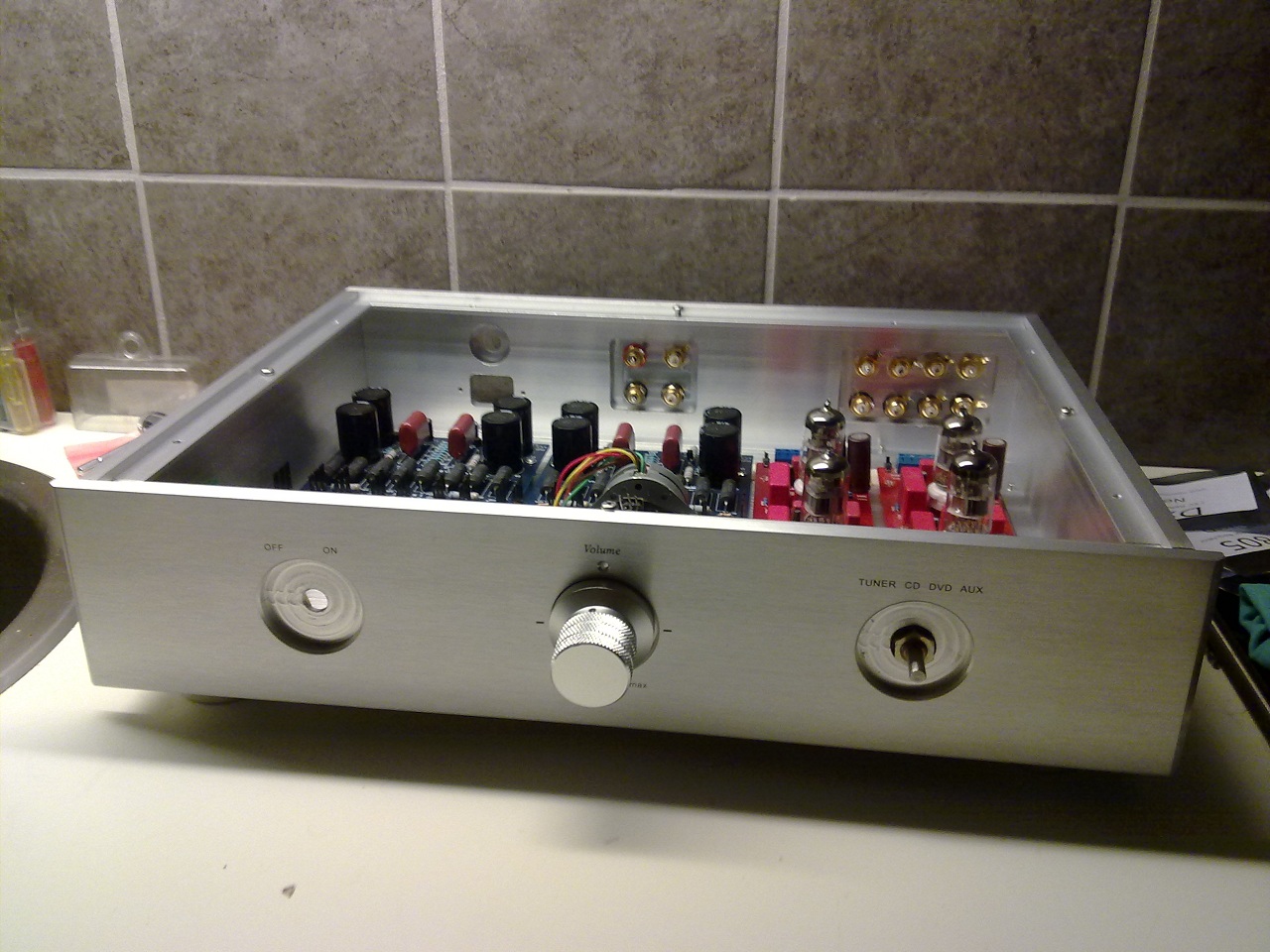

Jeg bygger enda en trolig med litt mer eksklusive komponenter. Basert på de samme printene. Den jeg bygger vil også kjøre med seperate PSU for hver kanal.
Men volum og input blir ikke bestilt med det første da pre nr. 2 trolig ikke blir brukt som annet enn en ubalansert til balansert gain kontroller for en som bruker samme effekt-trinn som meg på samme høytalere men med en receiver som pre-amp (som kun har ubalansert ut). Ice modulene er glad i balansert signal.
- Ble medlem
- 10.02.2006
- Innlegg
- 1.091
- Antall liker
- 253
gWikse`s system
1 done 15 to go....Vedlegg
- Ble medlem
- 10.02.2006
- Innlegg
- 1.091
- Antall liker
- 253
gWikse`s system
Test av ny hoderigg...Vedlegg
- Ble medlem
- 10.02.2006
- Innlegg
- 1.091
- Antall liker
- 253
gWikse`s system
Bilder ;DVedlegg
- Ble medlem
- 10.02.2006
- Innlegg
- 1.091
- Antall liker
- 253
gWikse`s system
Så langt er jeg veldig fornøyd. Overrasket over hvor stor forskjell det er på ett par regulatorer i DAC`en.
Gleder meg til å få ferdigstilt preampen også nå. Strømforsyning blir ekstern btw.
- Ble medlem
- 10.02.2006
- Innlegg
- 1.091
- Antall liker
- 253
gWikse`s system
Fikk desverre levert feil endel deler. Har ikke hørt noe siden jeg avtalte bytte og sendte tilbake delene som var feil. PCB til pre-amp nr2 lar vente på seg av en eller annen grunn (ligger vel i tollen elns).
Metall for å bytte ut panel av stål har ankommet. Ekstremt flott finish som ikke får fingeravtrykk (alunox).
Wima MKS02 0,1uF kondensatorer skal kjøres i paralell med caps i signalvei i dac. Ikke sikker på om jeg skal bytte 100uF 10V caps som står der selv om jeg ikke vet hva de er opprinnelig (kun størrelsen).
- Ble medlem
- 10.02.2006
- Innlegg
- 1.091
- Antall liker
- 253
gWikse`s system
Jau. Delene har også vært en runde gjennom tollen så jeg håper de riktige delene blir merket tydelig med at de allerede har vært en runde gjennom, men ..... time will tell.
Har bestemt meg for å bruke en DACT CT3-5-4 elns på utgangen fra pre-amp så jeg kan koble direkte fra attenuator og rett på utgang og dermed få en god passiv pre paralellt med Bozoz trinnet.
- Ble medlem
- 10.02.2006
- Innlegg
- 1.091
- Antall liker
- 253
gWikse`s system
Ett stort skritt i riktig retning nå.

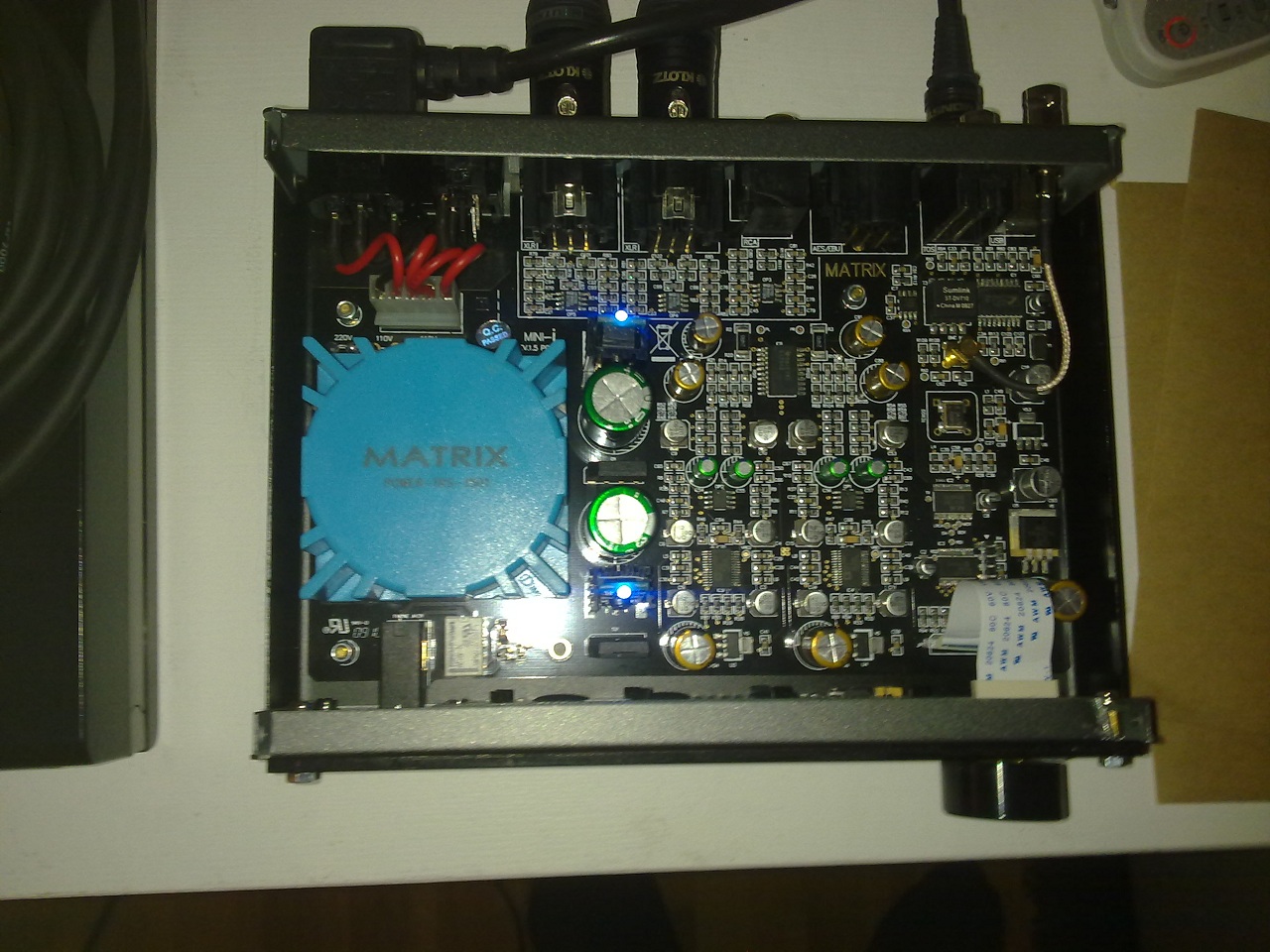

Byttet ut unødvendige caps mellom første sett op-amper og headphone-amp med sølv-jumpere (åpnet opp lyden betydelig på headphone utgangen) og satt noen film caps i paralell med andre caps i signalveien.
Imponert over hvor mye godlyd det bor i denne lille dac/head-ampen
Billige tweaks var det også. -
