Great Plains Audio - 414 plus 288 & 802 in JMLC

[Haavard]

Hallo
Siden jeg mer eller mindre har overlatt H6 tråden til andre, så får jeg komme i gang med en ny tråd.
Mye vil ha mer. Etter at mitt eget par H6 forsvant ut av stua, så har det vært stille på DIY fronten her inne fra meg. Kommer til å bruke denne tråden til å poste litt bilder og framgang på mitt siste prosjekt.

Men siden H6 bygginga så har jeg bygget en Aleph J. Min første forsterker. Jeg har også limt sammen et sett Nagaoka med Raal på toppen. Den beste høyttaleren jeg har eid. Hadde jeg bare spilt lett jazz hadde disse forsatt stått i stua. Helt fantastisk value for money. Men skal det rockes må man opp på ølmageversjonen og sikkert helst med sub.

Fram til i morgen får følgende bilde #danne# tråden. Flere burde lest boka i bakgrunnen, kanskje spesielt et hint til kabeltrådfolkene. Det er helt ok å ikke bruke penger på kabler, og det er helt ok å bruke det også. Jeg kjøpte ikke min Alfa GTV6 på grunn av bilens egenskaper på vinterføre. Og ja, den er solgt. Går i Kristiansand i følge sønnen min, som forresten er sur fremdeles for at jeg solgte den. Dessverre er skyttergravsdiskusjonene symptomatisk andre steder enn blant kabelfolket. Også blant fremtonende jenter som betegner seg som skamløse i det muslimske miljøet er tonen skarp og lite forsonende. Et samfunnsfenomen om dagen.

God lørdag
More to come



[oks81]

Gøy!

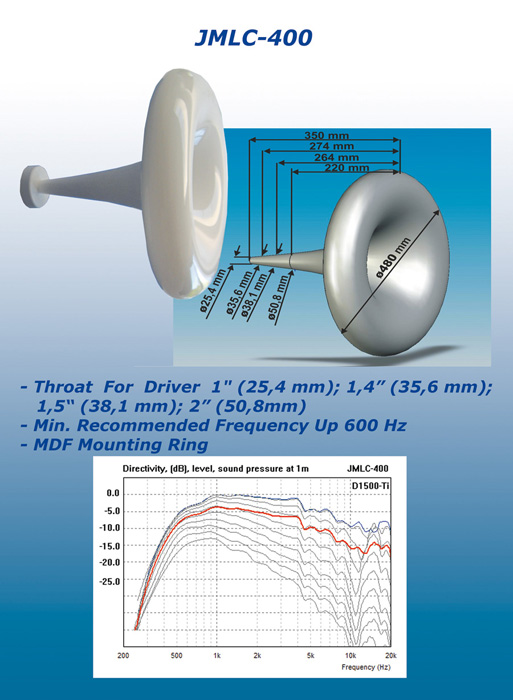

Hva slags JMLC skal du bruke?



[Haavard]

Gøy!

Hva slags JMLC skal du bruke?

Tja, er det 400 og 1000 da



[oks81]

Blir morro å følge med på!!

Skal ikke spørre mer før i morgen, dannelse skal få stå!



[Nikko03]

Kult Det er knallbra at det ble tråd på sentralen om prosjektet. Sentralen trenger slike tråder mer enn noen gang



[Haavard]

Bare som en liten teaser. Bassene blir bygd i 26mm birsch plywood. Dobbel front



[Haavard]

Kult Det er knallbra at det ble tråd på sentralen om prosjektet. Sentralen trenger slike tråder mer enn noen gang

Joda, det blir en liten gjesteopptreden herfra.
Kommer nok ikke til å bruke veldig mye tid her,

Haavard



[Nikko03]

Kult Det er knallbra at det ble tråd på sentralen om prosjektet. Sentralen trenger slike tråder mer enn noen gang

Joda, det blir en liten gjesteopptreden herfra.
Kommer nok ikke til å bruke veldig mye tid her,

Haavard

Alle slike opptredner blir satt pris på



[oks81]

Nå er det søndag og spørsmålene står jo bare i kø!

-Blir det doble 414 i bassrefleks?
-DSP, aktivt eller passivt?
-Delefrekvenser?



[Haavard]

Nå er det søndag og spørsmålene står jo bare i kø!

-Blir det doble 414 i bassrefleks?
-DSP, aktivt eller passivt?
-Delefrekvenser?

Ikke doble 414, men bassrefleks.
Aktiv deling, har en Nelson pass b4 som deler bass og topp. DSP får andre drive med. Kødder ikke til lyden med DSP når en har 300b monoblikker og rør i hele kjeden Og ja, jeg har hørt noen anlegg med dsp og anaview og hele pakka.

delefrekvenser, Akkurat nå tenker jeg at 825 hz deling, 24db, mellom topp og bunn er en fin frekvens da jeg trenger bare å pushe ned to switcher på kortene. Vi starter der.



[Haavard]

Litt flere bilder må vel til. Elementene er jo nesten sexy



[Haavard]

Litt mer porno



[Haavard]

Diskanten, 802 mkII



[habicht]

Jeg har 300b og DSP, fungerer fint det

Hører helt fint rør nyanser som forskjellige likeretter rør og slikt.

H



[Haavard]

Ellers er jeg tilhenger av færrest mulig dingser i anlegget. Derfor rør.
Satser også på å kunne dele 6db mellom de to horna. Må bare få låne et lass med kondiser så jeg kan prøve meg fram.



[Haavard]

Jeg har 300b og DSP, fungerer fint det

Hører helt fint rør nyanser som forskjellige likeretter rør og slikt.

H

Og du har samme forsterkere som meg også tror jeg. Modellen under vel og merke.
det går sikker fint, men jeg har hør så mage anlegg som låter bra uten. Mine 3 referanseanlegg er uten dsp. Det ligger også en god porsjon latskap i dette. Jeg har ikke tid å sette meg inn i det. Skriver masteroppgave om dagen, og burde ikke sitte her å skrive heller. Men den dagen det kommer DSP basert AD1865 chipen som ble brukt i Audio Note dac'er og som har like påkostet analogdel som min Veridian Utopia dac, så skal jeg vurdere det DSP. rommet mitt er forøvrig mer enn godt nok, for meg. De værste romtuningskara her er nok sikkert uenig



[oks81]

Nå er det søndag og spørsmålene står jo bare i kø!

-Blir det doble 414 i bassrefleks?
-DSP, aktivt eller passivt?
-Delefrekvenser?

Ikke doble 414, men bassrefleks.
Aktiv deling, har en Nelson pass b4 som deler bass og topp. DSP får andre drive med. Kødder ikke til lyden med DSP når en har 300b monoblikker og rør i hele kjeden Og ja, jeg har hørt noen anlegg med dsp og anaview og hele pakka.

delefrekvenser, Akkurat nå tenker jeg at 825 hz deling, 24db, mellom topp og bunn er en fin frekvens da jeg trenger bare å pushe ned to switcher på kortene. Vi starter der.

Du får likes på alt!

Er selv nøytral til om en skal velge DSP eller ikke. Her må hver enkelt velge sin vei.
Gøy at du velger B4 og passivt oppover! Skjønner det med 300B!

Deling har du sikkert rom for å leke litt både opp og ned. 414 spiller sikkert rent til langt over 1k.
825 er sikkert en fornuftig start.


Neste deling blir vel kanskje i området 3-4k i god Slukånd?

Har hørt 802, den er smooth!! 288 har jeg til gode!



[Haavard]

Nå er det søndag og spørsmålene står jo bare i kø!

-Blir det doble 414 i bassrefleks?
-DSP, aktivt eller passivt?
-Delefrekvenser?

Ikke doble 414, men bassrefleks.
Aktiv deling, har en Nelson pass b4 som deler bass og topp. DSP får andre drive med. Kødder ikke til lyden med DSP når en har 300b monoblikker og rør i hele kjeden Og ja, jeg har hørt noen anlegg med dsp og anaview og hele pakka.

delefrekvenser, Akkurat nå tenker jeg at 825 hz deling, 24db, mellom topp og bunn er en fin frekvens da jeg trenger bare å pushe ned to switcher på kortene. Vi starter der.

Du får likes på alt!

Er selv nøytral til om en skal velge DSP eller ikke. Her må hver enkelt velge sin vei.
Gøy at du velger B4 og passivt oppover! Skjønner det med 300B!

Deling har du sikkert rom for å leke litt både opp og ned. 414 spiller sikkert rent til langt over 1k.
825 er sikkert en fornuftig start.


Neste deling blir vel kanskje i området 3-4k i god Slukånd?

Har hørt 802, den er smooth!! 288 har jeg til gode!

Tenker jeg starter på 2.5 på 288 jeg. Og 10k på 802. Håper dette summerer fint rundt 5k. Velger jo 6db filtre og kan dermed leke meg litt med hvordan frekvensene summerer og overlapper. Så lenge jeg velger passivt men jeg det er viktig å ha så få komponenter i kjeden som mulig. Og de som er må være av kvalitet.



[oks81]

Har du full pakke med simuleringsverktøy etc?
Jeg har ikke det, og deler passivt.
Erfarer rett og slett at med passivt må en da tenke smart og enkelt
Få og riktige komponenter! Ser ut som du har samme erfaring!

Du nevner 10k på 802. Skal du ha en diskant på toppen?



[Haavard]

Nå er 802 diskanten min da, og skal ikke ha noe over der.
Jeg tenker at jeg skal dele 802 nedover på 10k, at den begynner å avta i nivå fra den frekvensen



[oks81]

Skjønner! En veldig slak deling.

Ha masse komponenter når du skal begynne
Når ferdig kan du kjøpe §§§§ komponenter.



[Haavard]

Skjønner! En veldig slak deling.

Ha masse komponenter når du skal begynne
Når ferdig kan du kjøpe §§§§ komponenter.

Jepp, veldig slakk. Funker på H6, sluket mener det skal gå.
Så da prøver vi. Må bare få meg en målemic av ett eller annet slag.
Så bør en vel ha beskyttelse kondensator på mellomtonelementent også? 60uF?



[oks81]

UMIK 1 og REW, billig og bra

Er GPAene 8ohm?



Siden du har røramp så er det noe greier med beskyttelse kondis.

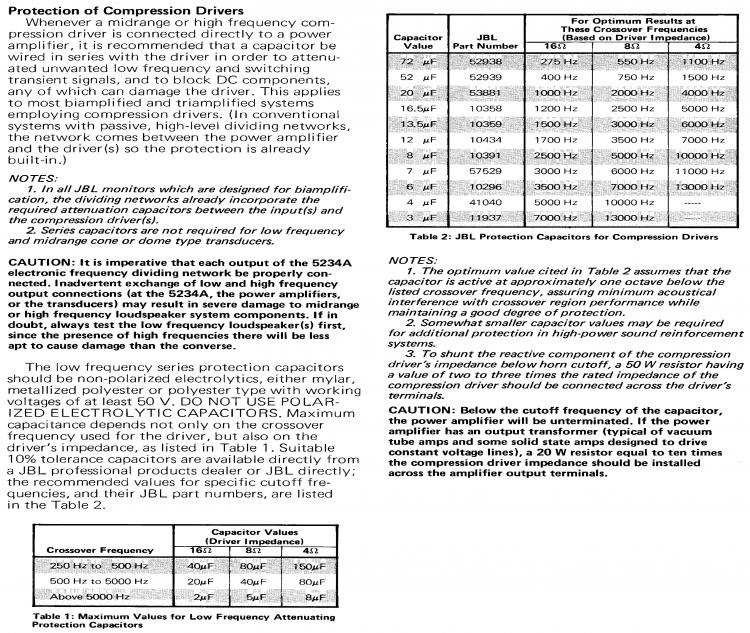

Her er dokument fra JBL.

Jeg brukte 68uF på JBL 2446 som da er 8ohm, men da med transistor amp



[habicht]

Hei Haavard.

Det er riktig det jeg har LMC modifiserte Heart Beat.


Det er guds lykke at vi alle er forskjellige, Pass filtret er garantert bra det og det vil bli et kult oppsett.
Selv ser jeg på det som min latskap at jeg bruker DSP, så ulike er vi DIY folk.
Noen av de tingene DSP gjør veldig bra er løpetids korrigering og summering av deleflanker uten fase problemer når man bruker en FIR basert løsning som AL. Men som sagt den enes komplikasjon den andres forenkling. Finnes ikke fasit.
Kommer til å følge med på utvilkingen her.

H



[oks81]

Enig med deg Habicht!
Mange veier å få god lyd! Vi er heldigvis alle forskjellige og liker forskjellig!


Protection cap:

Dersom 288 er 8ohm:

60-80 uF kondis. 50-80ohm motstand direkte på terminalene på rørampen. Vil tro 10w motstand er rikelig! 20w eller mer for nattesøvn!

Dersom 288 er 16ohm:

30-40 uF kondis. 100-160ohm motstand på rørampen. Samme med effekt.


Slik tolker jeg JBL dokumentet.



[trosse1]

Har du litt bilder av kassene da- hvor stort volum?



[Bergfinn]

Artig, denne tråden er allerede på abbonent lista mi.
Som habicht, bruker jeg også AL basert dsp, men ikke pga. latskap (litt kanskje)
men pga. uvitenhet og begrenset kunnskap generelt om DIY.
Passivt kan helt sikkert låte forrykende når det gjøres skikkeleg.

GPA 414 kjenner jeg godt allerede, sitter på 12 stk. av de i kjellerstua mi.
I miniSLOB.



[Haavard]

Har du litt bilder av kassene da- hvor stort volum?

Det kommer vel snart tenker jeg. 112 liter kasser.



[Haavard]

Artig, denne tråden er allerede på abbonent lista mi.
Som habicht, bruker jeg også AL basert dsp, men ikke pga. latskap (litt kanskje)
men pga. uvitenhet og begrenset kunnskap generelt om DIY.
Passivt kan helt sikkert låte forrykende når det gjøres skikkeleg.

GPA 414 kjenner jeg godt allerede, sitter på 12 stk. av de i kjellerstua mi.
I miniSLOB.

Jeg har hørt et anlegg med Groundsound før og etter folk med peiling har justert anlegget. for meg blir det for mye å sette seg inn i. Det låt lite bra før justering kan en si. Jeg og ser fordelene. Men jeg roper ikke halejula nødvendigvis med en gang.



[Haavard]

Enig med deg Habicht!
Mange veier å få god lyd! Vi er heldigvis alle forskjellige og liker forskjellig!


Protection cap:

Dersom 288 er 8ohm:

60-80 uF kondis. 50-80ohm motstand direkte på terminalene på rørampen. Vil tro 10w motstand er rikelig! 20w eller mer for nattesøvn!

Dersom 288 er 16ohm:

30-40 uF kondis. 100-160ohm motstand på rørampen. Samme med effekt.


Slik tolker jeg JBL dokumentet.

De er 8ohm. Hvorfor en motstand på forsterkeren også?

Haavard



[oks81]

Enig med deg Habicht!
Mange veier å få god lyd! Vi er heldigvis alle forskjellige og liker forskjellig!


Protection cap:

Dersom 288 er 8ohm:

60-80 uF kondis. 50-80ohm motstand direkte på terminalene på rørampen. Vil tro 10w motstand er rikelig! 20w eller mer for nattesøvn!

Dersom 288 er 16ohm:

30-40 uF kondis. 100-160ohm motstand på rørampen. Samme med effekt.


Slik tolker jeg JBL dokumentet.

De er 8ohm. Hvorfor en motstand på forsterkeren også?

Haavard

Tolker det slik:
Fordi kondis vil for de lave frekvensene vere som en uendelig stor motstand.
Med uendelig stor motstand vil det si at trafoen på utgang er uten last. Den bør ha en viss last på seg.



[Haavard]

Hei Haavard.

Det er riktig det jeg har LMC modifiserte Heart Beat.


Det er guds lykke at vi alle er forskjellige, Pass filtret er garantert bra det og det vil bli et kult oppsett.
Selv ser jeg på det som min latskap at jeg bruker DSP, så ulike er vi DIY folk.
Noen av de tingene DSP gjør veldig bra er løpetids korrigering og summering av deleflanker uten fase problemer når man bruker en FIR basert løsning som AL. Men som sagt den enes komplikasjon den andres forenkling. Finnes ikke fasit.
Kommer til å følge med på utvilkingen her.

H

Hei
Hva har LMC gjort på din? Hadde også LMc modifiserte blokker en gang, samme som jeg har i dag. Mine er nå umodifiserte. Byttet de bort i en handel. De jeg savner på de gamle blokkene var en bryter som koblet til 300b røra etter jeg hadde slått strøm på forsterkeren. Da slapp jeg dette kneppet i høyttalerne. ellers hadde vel mine ac gløding i stedet for dc gløding?????? Mine skal under kniven neste sommer. Iallefall kondiser skal skiftes. de i signalveien. bedre trimpotemeter til bias. Så får vi se hvor støyfri jeg får den. Jeg kjører uten jord i kursen og synes det er stille nok her.



[Haavard]

Enig med deg Habicht!
Mange veier å få god lyd! Vi er heldigvis alle forskjellige og liker forskjellig!


Protection cap:

Dersom 288 er 8ohm:

60-80 uF kondis. 50-80ohm motstand direkte på terminalene på rørampen. Vil tro 10w motstand er rikelig! 20w eller mer for nattesøvn!

Dersom 288 er 16ohm:

30-40 uF kondis. 100-160ohm motstand på rørampen. Samme med effekt.


Slik tolker jeg JBL dokumentet.

De er 8ohm. Hvorfor en motstand på forsterkeren også?

Haavard

Tolker det slik:
Fordi kondis vil for de lave frekvensene vere som en uendelig stor motstand.
Med uendelig stor motstand vil det si at trafoen på utgang er uten last. Den bør ha en viss last på seg.

Men jeg skal jo dele toppen på 825hz. Ingen lave frekvenser der.



[Haavard]

Artig, denne tråden er allerede på abbonent lista mi.
Som habicht, bruker jeg også AL basert dsp, men ikke pga. latskap (litt kanskje)
men pga. uvitenhet og begrenset kunnskap generelt om DIY.
Passivt kan helt sikkert låte forrykende når det gjøres skikkeleg.

GPA 414 kjenner jeg godt allerede, sitter på 12 stk. av de i kjellerstua mi.
I miniSLOB.

Jeg kan love deg at 112 liter kasse med et funker også



[Haavard]

Papir i bassen selvfølgelig. Noe annet ville være en tragedie



[Haavard]



[Haavard]

Veldig fin fyr. Kan sine saker.



[oks81]

Enig med deg Habicht!
Mange veier å få god lyd! Vi er heldigvis alle forskjellige og liker forskjellig!


Protection cap:

Dersom 288 er 8ohm:

60-80 uF kondis. 50-80ohm motstand direkte på terminalene på rørampen. Vil tro 10w motstand er rikelig! 20w eller mer for nattesøvn!

Dersom 288 er 16ohm:

30-40 uF kondis. 100-160ohm motstand på rørampen. Samme med effekt.


Slik tolker jeg JBL dokumentet.

De er 8ohm. Hvorfor en motstand på forsterkeren også?

Haavard

Tolker det slik:
Fordi kondis vil for de lave frekvensene vere som en uendelig stor motstand.
Med uendelig stor motstand vil det si at trafoen på utgang er uten last. Den bør ha en viss last på seg.

Men jeg skal jo dele toppen på 825hz. Ingen lave frekvenser der.

Veit

Beklager, jeg sliter litt med å forklare dette....ikke er jeg noe flink med røramper heller..
Se det som at du skrur på rørampen uten at det er noe på terminalene. Det skal en vist ikke gjøre.
I et aktivt oppsett der du setter på en kondis, vil trafoen vere åpen på det som er under kondis sitt område.
Derfor anbefales det i JBL dokumentet over (Les der det står "Caution") at du bruker en motstand over terminelene på forsterkeren.



[Haavard]

Vi snakker litt dimensjoner.
26mm kasse. Avstiving vil komme, tro det eller ei. Men det rister litt i kassa.
Siste smekket i bassen kommer nok med avstivingen.



[Haavard]

Skjønner deg oks.
Men det jeg ikke skjønner er at forsterkeren vil under "cut off" frekvensen vil være "unterminated". Det er jo ingen frekvenser under 825.
Vel jo, kanskje. Det er jo bare nedjustert 24db fra 825.
