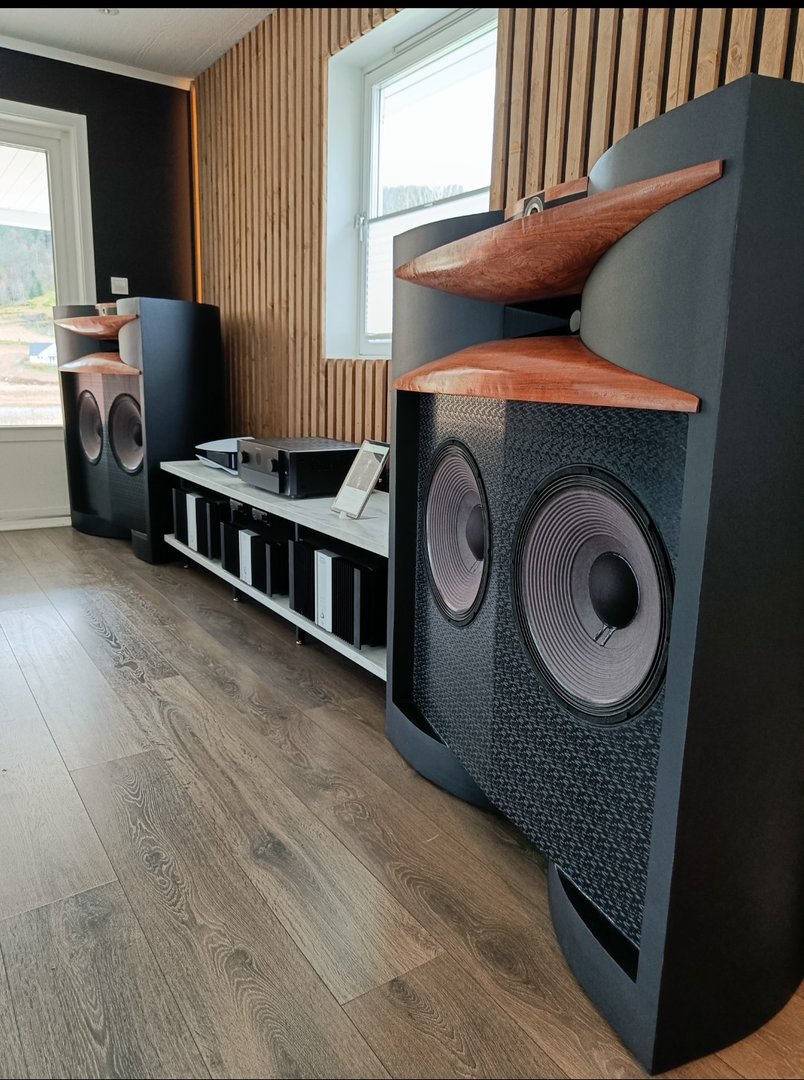

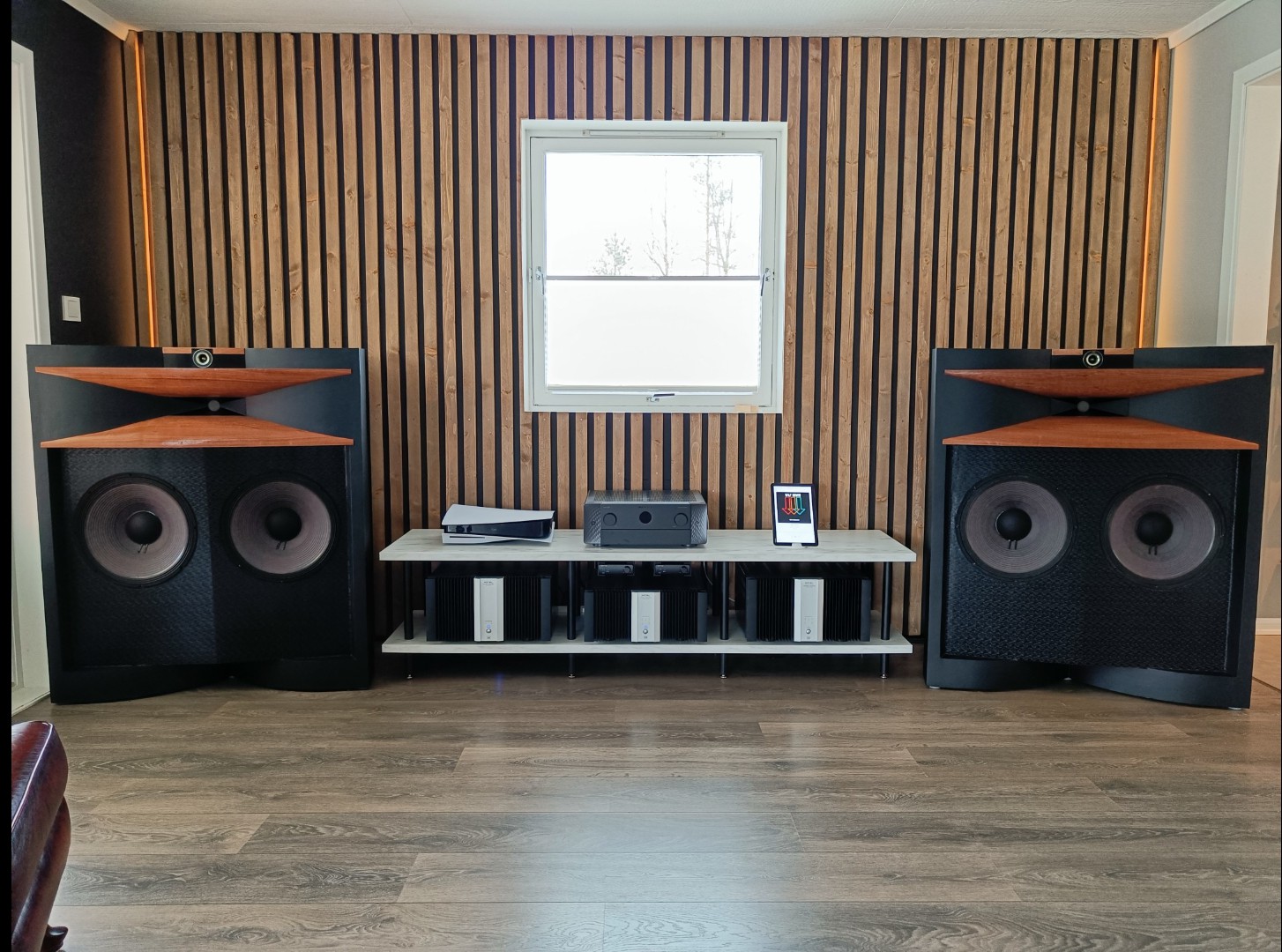

FINALLY! JBL Everest DD6600 DIY

Da er prosjektet endelig ferdig God lyd i anlegget og bærre velstand.

Jeg vill også benytte anledningen til å takke alle som jeg har vært i kontakt med, og tatt seg tid til å forklare ting og tang ang Horn og drivere det var virkelig noe nytt ja

Litt om Høyttalerene.

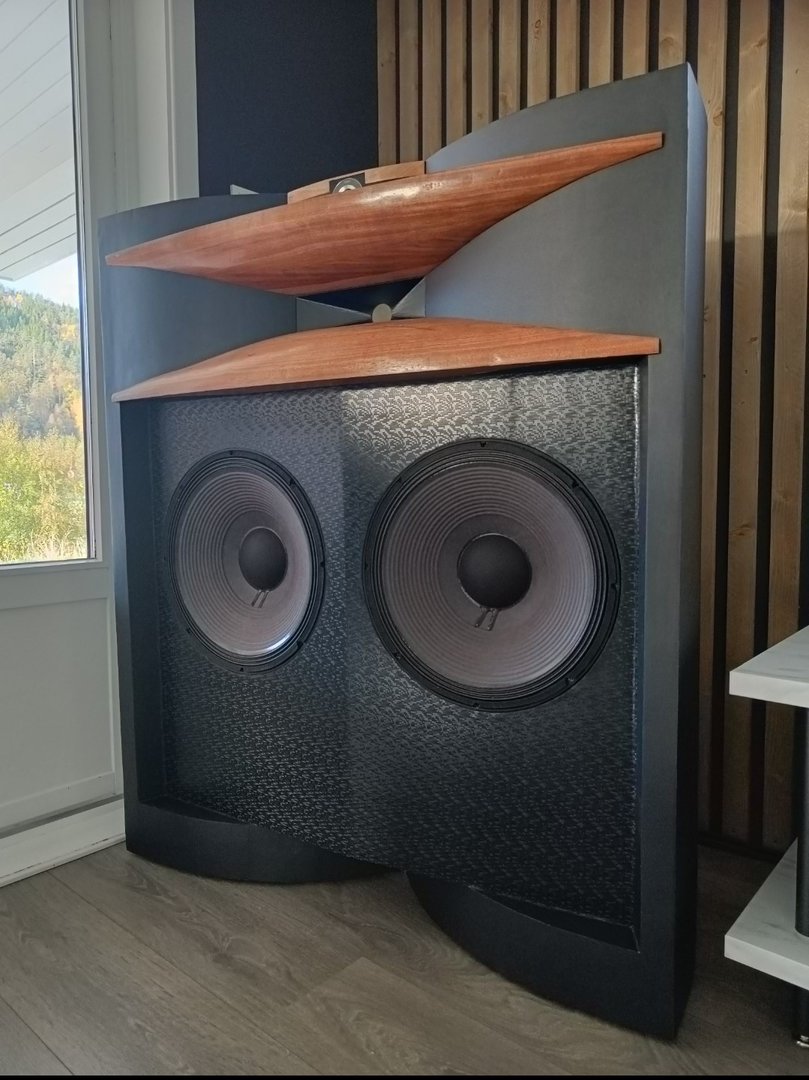

Høyttalerene er bygget i mdf med 40mm tykkelse i senter og 30mm i topp og bunn

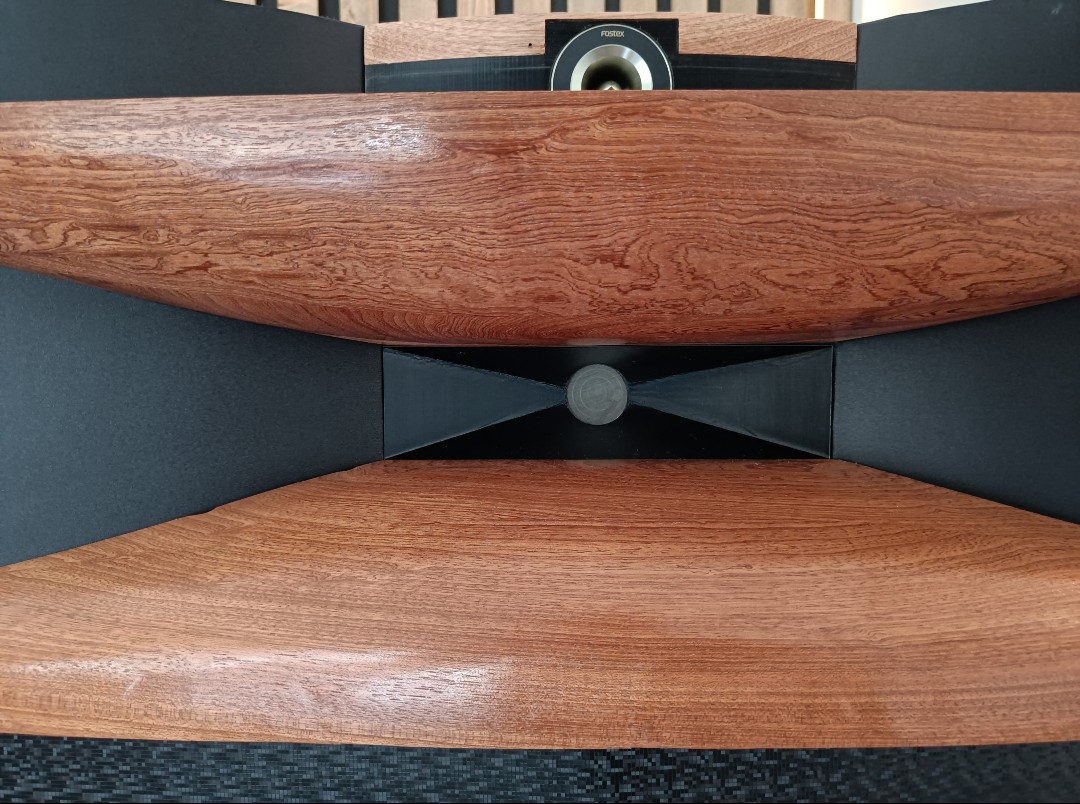

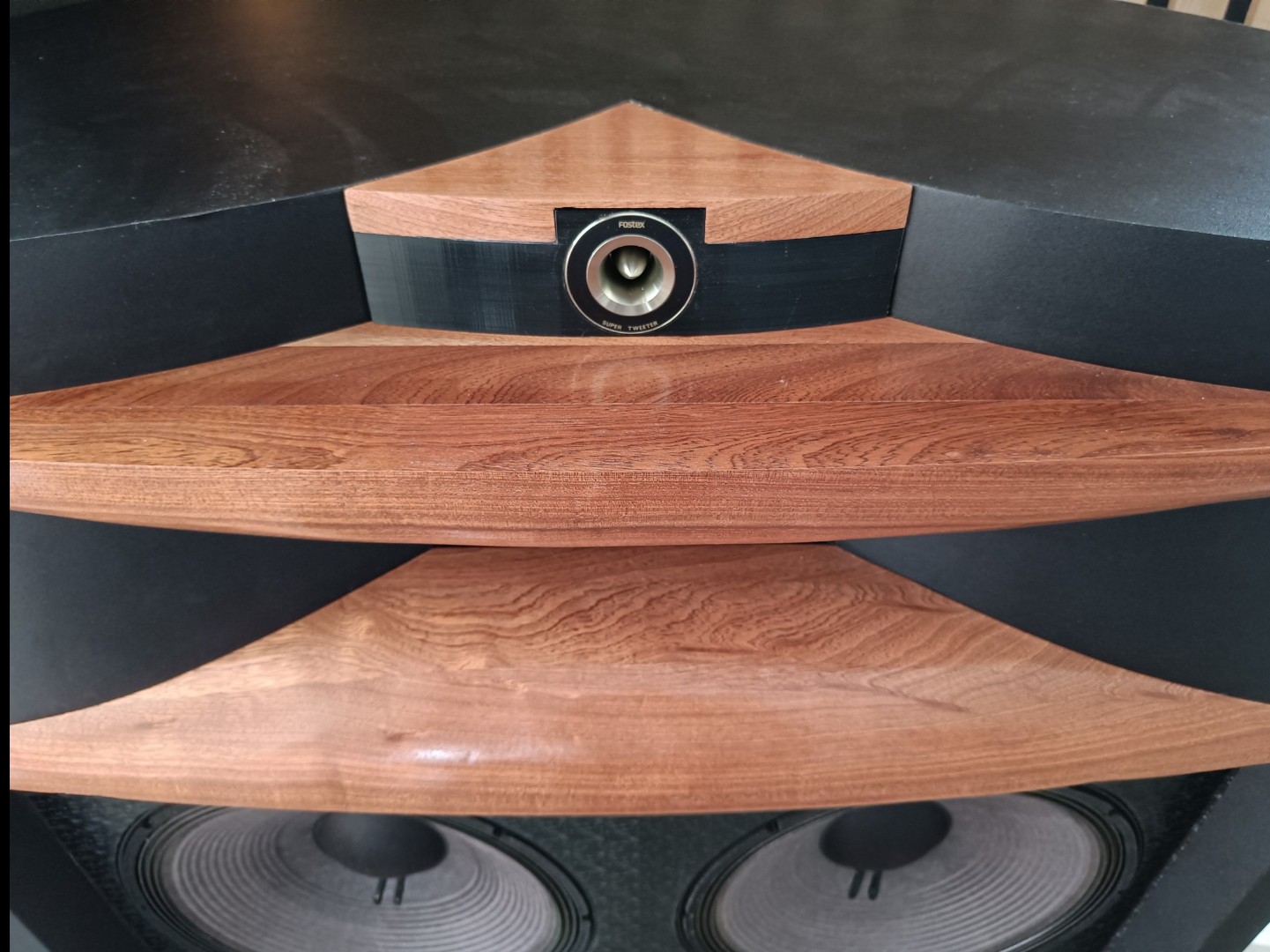

Horn er laget i mahogany
Og hornstarter i PLA
De er så foliert i fargen "sexy svart" som samboeren kalte det ( veldig mørke sort)

Det har vært et innholdsrikt Prosjekt som nå gir ufattelig mye glede



[Evo III]

Dæven de var fine



[Musikkmannen]

Gratulerer, virkelig flotte og stilige.



[ufo]

lurte nesten på om du hadde sniket inn 3D-kunst på frontbaffelen



[Powercon]

De var flotte!!!!



[jorwed_]

Wow!!



[Hornlyd]

Gratulerer

Jeg har hatt noen samtaler med trådstarter og er mektig imponert over pågangsmotet og tålmodigheten. Her har trådstarter laget seg sin egen jigg med tigersag? Og laget kabinettene lagvis med utskjært plater, altså uten fres! Jobben med throat og horn er det også bare å ta av seg hatten for.

Skulle gjerne sett noen målinger fra ArneM her?



[TheCurious]

lurte nesten på om du hadde sniket inn 3D-kunst på frontbaffelen

Ja det er en type folie med "3D Bølger" i som gjerne kan minne litt carbon mønster
Bare større



[TheCurious]

Gratulerer

Jeg har hatt noen samtaler med trådstarter og er mektig imponert over pågangsmotet og tålmodigheten. Her har trådstarter laget seg sin egen jigg med tigersag? Og laget kabinettene lagvis med utskjært plater, altså uten fres! Jobben med throat og horn er det også bare å ta av seg hatten for.

Skulle gjerne sett noen målinger fra ArneM her?

Takk for det
Jeg har måling fra lytteposisjon om det er det du tenker på?



[Hornlyd]

Ja. Legg gjerne ut. Alt sånt er spennende



[Hornlyd]

DIY avdelingen er ikke som andre sosiale medier



[Holmium]

Tøft, for et håndverk!
Gratulerer



[Hunsbedt]

Tøft! Dette er ikke et enkelt kabinett å få til, selv for erfarne snekkere!
Kan du fortelle om hvilke drivere som er benyttet, det er vel ikke originale drivere i LF og HF (Fostex?) i hvertfall?
Originale drivere er utrolig vanskelig å få tak i til disse. Det er noen her som har originale halvfabrikata kabinetter fra Danmark veit jeg, og det er utrolig komplisert å gjøre dem helt originale, hvis det er målet.
Det hadde også vært gøy å høre om dette drives aktivt eller passivt, med filter. Og gjerne litt om hva som har blitt gjort her. Gjerne målinger også, både nærfelt og fra sweetspot.



[Salamander]

Shit! Sykt nice og krem utførelse



[setsve]

Gratulerer, disse ble utrolig flotte



[TheCurious]

Ja. Legg gjerne ut. Alt sånt er spennende

Fant disse to målingene ihvertfall
Er ikke kommet så voldsomt inn i audiolens, så bare spør om det var noe annet du tenkte på



[TheCurious]

Tøft! Dette er ikke et enkelt kabinett å få til, selv for erfarne snekkere!
Kan du fortelle om hvilke drivere som er benyttet, det er vel ikke originale drivere i LF og HF (Fostex?) i hvertfall?
Originale drivere er utrolig vanskelig å få tak i til disse. Det er noen her som har originale halvfabrikata kabinetter fra Danmark veit jeg, og det er utrolig komplisert å gjøre dem helt originale, hvis det er målet.
Det hadde også vært gøy å høre om dette drives aktivt eller passivt, med filter. Og gjerne litt om hva som har blitt gjort her. Gjerne målinger også, både nærfelt og fra sweetspot.

Takk
Dette drives aktivt med lydkort ( RME )
Musikken Streames fra Tidal via ROON,
Så jeg kan sitte i godstolen med nettbrettet og velge sanger

Drivere er
JBL 2226
JBL 2451
Fostex T90A

Målet var vell at de skulle se nokså like ut.
Mine er noe større
og den originale UHF diskanten som var vell det eneste som var mulig og oppdrive kostet der etter og



[Dolbytor]

Det så veldig bra ut! Tøffe høyttalere



[morbid]

Bæltøft!



[The Shy]

Gratulerer med et meget bra gjennomført prosjekt.

Ellers reagerer jeg litt på Audiolense målingen. Veldig mye "støy" kamfilter, sagtann i bassen. Er jo 10 db mellom linjene her?



[duc999]

Veldig fint stykke arbeid, har et par av de danske som ble nevnt stående i kjelleren. Det eneste som mangler av original bestykkningen er mellomtone driveren



[xerxes]

Ser imponerende ut!
Gratulerer!



[lille hiawata]

Gratulerer de var virkelig fine.



[Bluepower]

Fantastisk håndverk! Imponerende!



[kjoenik]

Wow



[W.Sand]

DIY på sitt beste Gratulerer



[alfegutt]

Utrolig flott og inspirerende, gratulerer



[Hønndjevelen]

Bærre lækkert



[The Shy]

Hei, tar spørsmålet ditt fra pm her så kan det hende vi får noen fornuftig forklaring på dette med mye "kamfilter" i bassen. bx har kanskje noen synspunkter.

Sånn det ser ut for meg er det for mye av det i bassen. Har tatt noen målinger opp igjennom med forskjellig mengde kamfilter. Mengden kamfilter er jo et fotavtrykk av mengden refleksjoner fra rommet
Men nedover i bassen vil dette avta i større og større grad og gå over til lengre avvik.

Legger ut en ufiltrert måling fra meg og en demo fra bx. Her ser du at nedover i bassen opphører gradvis kamfilteret.



[oks81]

Fantastisk flotte høyttalere!!!
Du må da virkelig hatt det morro under bygging også!!
Gode drivere du har valgt, ikke noe rusk!!



[brunBar]

Jbl dd6600 er de beste høyttalerne jeg har hørt noensinne, utrolig tøft



[karmann]

Rått! Dette var en gjennomført kopi!



[Polka]

Fy fader de var fine. Misunnelig...



[soundscape]

Slutter meg til alle gratulantene her - dette var virkelig imponerende arbeid.



[Jørn V Kile]

Da er prosjektet endelig ferdig God lyd i anlegget og bærre velstand.

Jeg vill også benytte anledningen til å takke alle som jeg har vært i kontakt med, og tatt seg tid til å forklare ting og tang ang Horn og drivere det var virkelig noe nytt ja

Litt om Høyttalerene.
Høyttalerene er bygget i mdf med 40mm tykkelse i senter og 30mm i topp og bunn
Horn er laget i mahogany
Og hornstarter i PLA
De er så foliert i fargen "sexy svart" som samboeren kalte det ( veldig mørke sort)

Det har vært et innholdsrikt Prosjekt som nå gir ufattelig mye glede


Vis vedlegget 963772 Vis vedlegget 963774 Vis vedlegget 963777 Vis vedlegget 963779 Vis vedlegget 963780



[Jørn V Kile]

Dette var heftige saker. Nydelig!



[Stein Ivar]

Dette var vakkert! Gratulerer!



[inselwind]

Kom gjerne med en kjapp bygge- bildetråd, for dette var gromt



[Slettet medlem 32125]

Du har vært superflink. Bare å ta av seg hatten. Håper du får mange timer med godlyd i stua



[Mr.Banan]

Fantastisk!!! Noen som husker om det var DD6600 som sto som demo hos da Danmarks HiFi klubb (nå hi-fi klubben} i Torggata i Oslo ca 87/88?
