Det der ble bare vakkert. Hvor fornøyd er du med lyden?
f5
- Trådstarter El-retur
- Startdato
Diskusjonstråd Se tråd i gallerivisning
-
synes det ble svært bra. Hadde jo en standard F5 fra før, låt igrunn ikke så ulikt men slet med kontroll i bassen. Når jeg fikk kontroll i bassen så rydder det opp i lydbildet hele veien - så jeg er litt overrasket over hvor stor forskjell det er på nesten samme ting.
Tenkte å bygge meg et par AlephJ amper også (korta har jeg liggende), se hvordan disse er i forhold til F5'n.Aaudiosan
Gjest
aleph J bør du i grunnen glemme å kjøre på dine 4ohm basser i alle fall. om du synes du manglet effekt til disse med standar F5. så vil aleph J's 13W være meget for lite. i tillegg er lydkarakteristikken til aleph J mere laidback enn F5.
men å kjøre activ deling med F5turbo på bassene og aleph J på toppene kan fungere
Audiosan, takker for input ang lydkarakter. Tenkte å bygge for kun å kjøre på toppene ja.Aaudiosan
Gjest
det kan bli en spennende sammensetting har selv vurdert å prøve dette spesielt nå som DIYaudio har sluppet aleph J kretskortene.
gjenstår da bare å finne noen gode J fet utgangs transistorer. så har man en aleph JJ
Hm ? Interessant eller skrivefeil.det kan bli en spennende sammensetting har selv vurdert å prøve dette spesielt nå som DIYaudio har sluppet aleph J kretskortene.
gjenstår da bare å finne noen gode J fet utgangs transistorer. så har man en aleph JJ
Skrivefeil tænk no æ.Aaudiosan
Gjest
interessant tenker no jeg Jfet var IKKE skrivefeil nei.

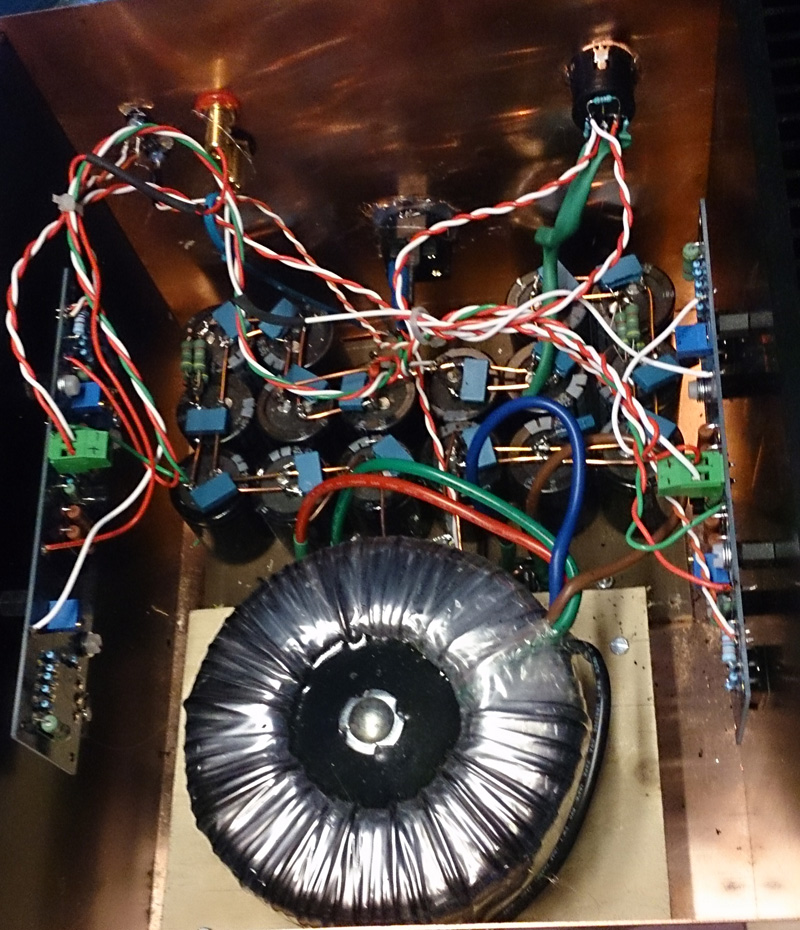

innmaten ble sånn.
Tyst er den au.
blikkinnslager. Raskt og billig.
Hva er forskjellen på disse og den du spilte på når jeg var innom H.R... Synes de godt kan være litt oksiderte, ser kult det
1 og 2mm tykke plater. Forsterket i bunn.
Forskjellen er at disse har kontroll i bassen også når man drar på litt rett og slett.Aaudiosan
Gjest
hva skal man med umagnetisk/syrefast bolt når den er skrudd fast i treverk?kult
bukket du chassier av kobber selv eller fant du en blikkenslager?
husket du syrefast/umagnetisk bolt til trafoen?
mvh
Leif
trøsten er at det er selvsagt brukt syrefast. Mest fordi jeg ikke har annet liggende.
Kjøleribber til standard F5.
Er det noen som vet hvor høy temperatur koeffisient xC ° / W som er mulig å benytte seg av til disse?Aaudiosan
Gjest
anbefales å holde kjøleribbene på 55 grader eller under. tar du da utgangspunkt i en max rom temperatur på 25 grader så har du 20 grader headroom.
så kommer det ann på strømforbruket. ved +/-23V og 1.3A bias så er det 60W pr kanal.
20 grader / 60W = 0.33C/W men det er også litt tap mellom kjøleribber/transistor pluss internt i transistorene. så om en går får 0.3CW kjøleribber pr kanal, så er man i mål.
OBS: om C/W oppgivelsen ser for god ut til å være korrekt, så ER den nettopp det
andre ting å ta hensyn til(spesielt på store kjøleribber) er tykkelsen på base platen. denne bestemmer hvor stor diameter rundt transistorene som effektivt vil varmes opp. tommelfinger regelen er 10x baseplate tykkelsen er å se på som effektiv.
Med standard strømforsyning 2x24V og 1,3A tomgangsstrøm er effekten som skal dissiperes på kjøpeplaten: 2*24V * 1,3A = 62W
Så spørs det hvor varmt du tåler at det skal være. Sier vi 30 grader over ambient, må kjøleplaten være på ca 0,5 ° / W (pr. kanal).
Da blir de 50-55 grader varme i et normalt rom. Du kan ta på dem i noen få sekunder uten å brenne deg.
EDIT: Her var audiosan raskere enn meg.Sist redigert:Aaudiosan
Gjest
oi. ser jeg bommet mektig 25+20 er vel 45. ikke 55
Takker. Lurt litt på det og er jo logisk når man får det presentert.
Heisann.
Er det noen som vet hvor store spenninger man kan kjøre med i disse F5 konstruksjonene?
Har fått tak i noen trafoer, på 40 volt. Det skulle vel bli litt i overkant av 50 volt likerettet?
Vet at dette er litt i grenseland, da det er mer enn input jfet'ene tåler uten kaskodekobling.
Og; er det noen som har kommet over en fornuftig beskrivelse av en slik kaskodekopling?
Har ellers plenty med kjøleribber til konstruksjonen - er mao. forberedt på konsekvensene mtp. varmgang i en slik konstruksjon.
(Er i planleggings-stadiet for tiden...)
http://www.firstwatt.com/pdf/art_f5_turbo.pdf
"The more technically astute DIYer may note that the input Jfets are now being exposed to greater voltage and dissipation, and this might be a
concern. With respect to voltage, the operating point of these devices is
around 30 volts, 5 volts over their rating. In actual testing these devices
break down around 43 volts, and I depend on Toshiba's famed conservatism
to carry the day."
og
"The first thing we have to deal with is the voltage limitations of the input Jfets, which we have already taken past the normal limit. To raise the supply
voltages for more power it will be necessary to either find some higher voltage
Fets or to cascode the input circuit. Finding equivalent quality Jfets to the
2SK170 and 2SJ74 with a higher voltage rating is going to be difficult, so we
will cascode them."
Mvh.En beskrivelse med skjema finnes jo i artikkelen du siterer.
Turbo F5 V3.
Og det oppgis også at kretsen i en slik konfigurasjon nå tåler spenninger på opp mot +/- 100V.
Kretskort finnes på diyaudio og på ebay.
Takker for svar, så den.
Men den kaskodekoplinga er vel ikke noe som er ferdig satt opp på et slikt print?
Må vel konfigurere noe selv der?
er dette bra greier?
MOSFET High Power 100W Pure Class A Amplifier Thick PCB Turbo V3 Stereo | eBay
F5 igjen...
Om noen har lagt merke til det (?) ble det implementert en liten oppdatering på F5... et ekstra pot-meter (p3) for å justere balansen på bias/offset.
Denne kunne dessuten brukes for motsatt funksjon; skape u-balanse... (ingen problem i seg selv).
Det som egentlig skjer er endring i forvrengnings-karaktistikk; om en ønsker å redusere/fremheve 2. eller 3. ordens forvrengnings-komponenter...
Litt som analogien med et piano/flygel med lukket eller åpent lokk. (?)
Noen som har testet den lydmessige endringen? -
