drossels Diy tråd

[El-retur]

Opsætning af Trafo , Kondensatorer og stel skal laves helt om til stjernestel. Synes det er en problematisk forstærker.

Har for ikke længe siden bygget First One mosfet med Mange gange højere båndbredde og 10 gange højere Slew Rate end denne. Der var 4 moduler i en kasse. Intet støj selv med øret Helt inde på højttaleren.

Klasse a drar utrolig mye mer strøm en a/b derfor er de mer følsome på støy,derfor viktig med riktig ledningsføring og god jording,føler ikke noen av de f5 forsterkerene jeg har vært borti er spesielt vanskelige med tanke på støy,feks hiraga 30w/le monstre er mye mer følsom for grums i strømforsyningen.
Men hadde jeg vært deg så hadde jeg gjort det enkelt og fått den til å fungere skikkelig først så kan du jo modifisere med mange likerettere/spoler/bomull/olje++++++++++
Er jo litt kjekt også pga kan jo høre/før og etter,kan jo feks hende du liker forsterkeren helt basic...



[Drossel]

Klangmodul

Fik monteret mit Klangmodul og Analysis power kabel. Desværre viste det sig at 16 A sikringen til klangmodulet var defekt nul gennemgang. Så skal bytte den i morgen. 400 kr. Betaler man og så skal en bruge en eftermiddag på at få den byttet. Mad



[Drossel]

Opsætning af Trafo , Kondensatorer og stel skal laves helt om til stjernestel. Synes det er en problematisk forstærker.

Har for ikke længe siden bygget First One mosfet med Mange gange højere båndbredde og 10 gange højere Slew Rate end denne. Der var 4 moduler i en kasse. Intet støj selv med øret Helt inde på højttaleren.

Klasse a drar utrolig mye mer strøm en a/b derfor er de mer følsome på støy,derfor viktig med riktig ledningsføring og god jording,føler ikke noen av de f5 forsterkerene jeg har vært borti er spesielt vanskelige med tanke på støy,feks hiraga 30w/le monstre er mye mer følsom for grums i strømforsyningen.
Men hadde jeg vært deg så hadde jeg gjort det enkelt og fått den til å fungere skikkelig først så kan du jo modifisere med mange likerettere/spoler/bomull/olje++++++++++
Er jo litt kjekt også pga kan jo høre/før og etter,kan jo feks hende du liker forsterkeren helt basic...

Har bestilt Krell Ksa 100 Mk ll cloner. Det jeg hørte med bare en kanal musik var totalt ubrugeligt.



[Drossel]

Opsætning af Trafo , Kondensatorer og stel skal laves helt om til stjernestel. Synes det er en problematisk forstærker.

Har for ikke længe siden bygget First One mosfet med Mange gange højere båndbredde og 10 gange højere Slew Rate end denne. Der var 4 moduler i en kasse. Intet støj selv med øret Helt inde på højttaleren.

Klasse a drar utrolig mye mer strøm en a/b derfor er de mer følsome på støy,derfor viktig med riktig ledningsføring og god jording,føler ikke noen av de f5 forsterkerene jeg har vært borti er spesielt vanskelige med tanke på støy,feks hiraga 30w/le monstre er mye mer følsom for grums i strømforsyningen.
Men hadde jeg vært deg så hadde jeg gjort det enkelt og fått den til å fungere skikkelig først så kan du jo modifisere med mange likerettere/spoler/bomull/olje++++++++++
Er jo litt kjekt også pga kan jo høre/før og etter,kan jo feks hende du liker forsterkeren helt basic...

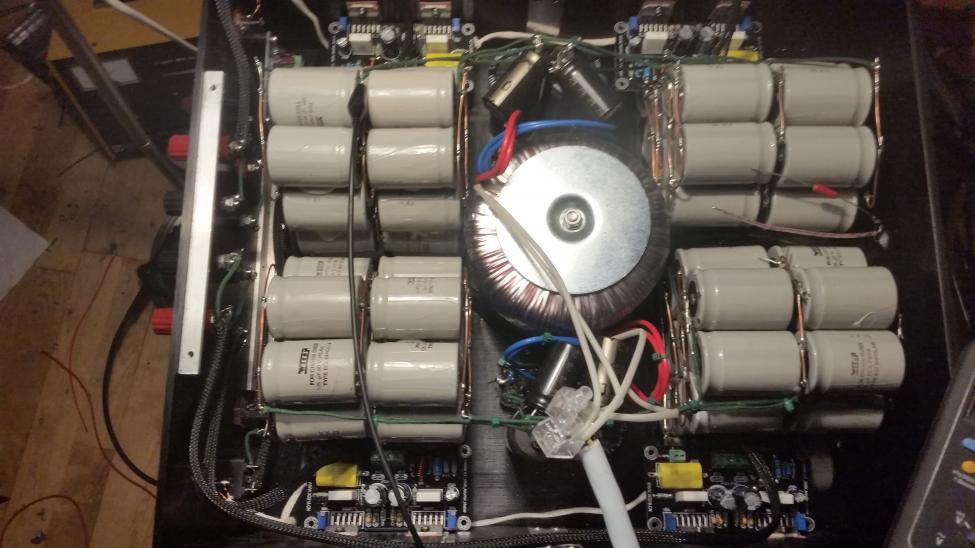

Jeg laver normalt aldrig stjernestel. Hvordan skal jeg genemføre det med 2 kanaler og 24 elektrolytter og 4 stk Hammond spoler. Desuden står de 2 kanalers pcb modsat overfor hverandre. Min erfaring med stjerne stel er at det giver dårligere lyd end hvis stel først samles på printet. Man skal huske at der er størst ro hvor stellederne samles i et punkt. Synes det er optimalt så tæt på signalet som muligt.



[Drossel]

Chipamp Gainclone LM 3886 8 stk

Spiller væsentligt bedre end F 5 V3 Turbo. Desuden nul brum påtrods af 4 moduler i samme kabinet. Ialt 104 elektrolytter. Nul ground connection til kabinet.

Lidt dynamisk begrænsning.



[Drossel]

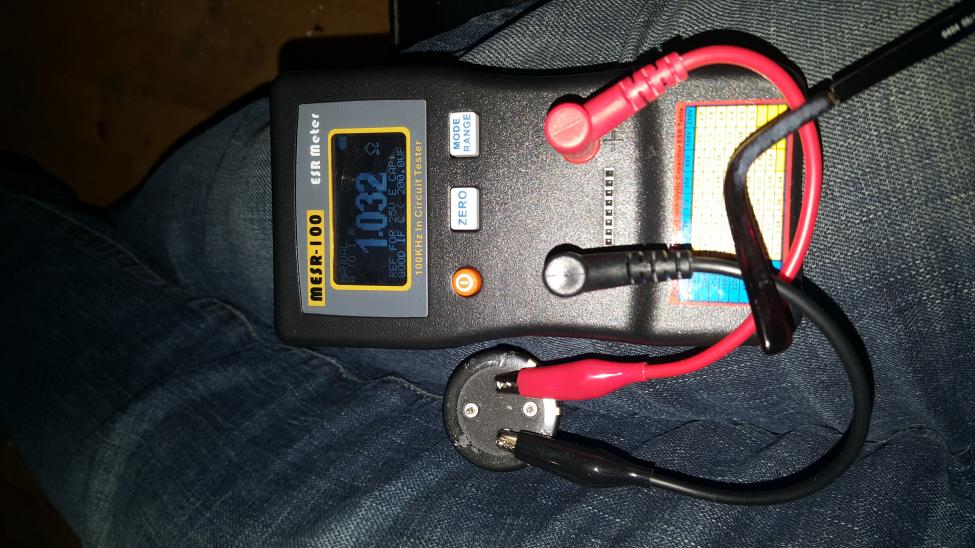

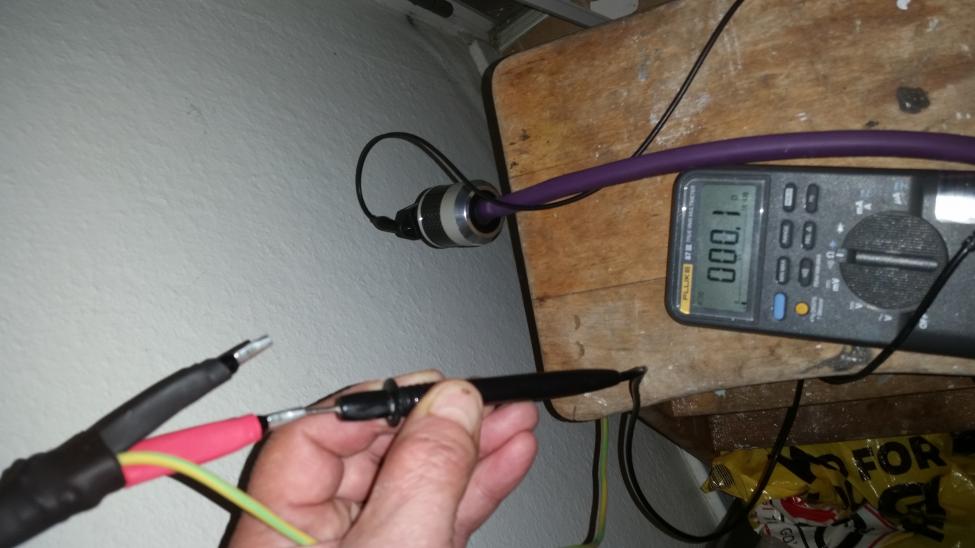

0.1 ohm med prober/ måleledninger og 16 m Analysis Oval 10 og Iec out og in.



[Drossel]

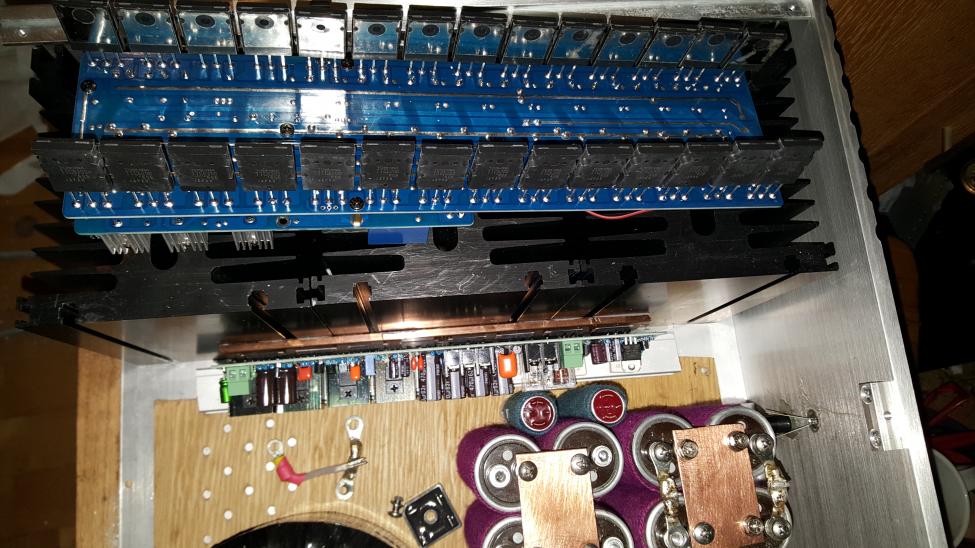

Krell KSA 100 MK II Cloner

https://www.aliexpress.com/item/new...32310129481.html?spm=a2g0s.9042311.0.0.5kNgkO

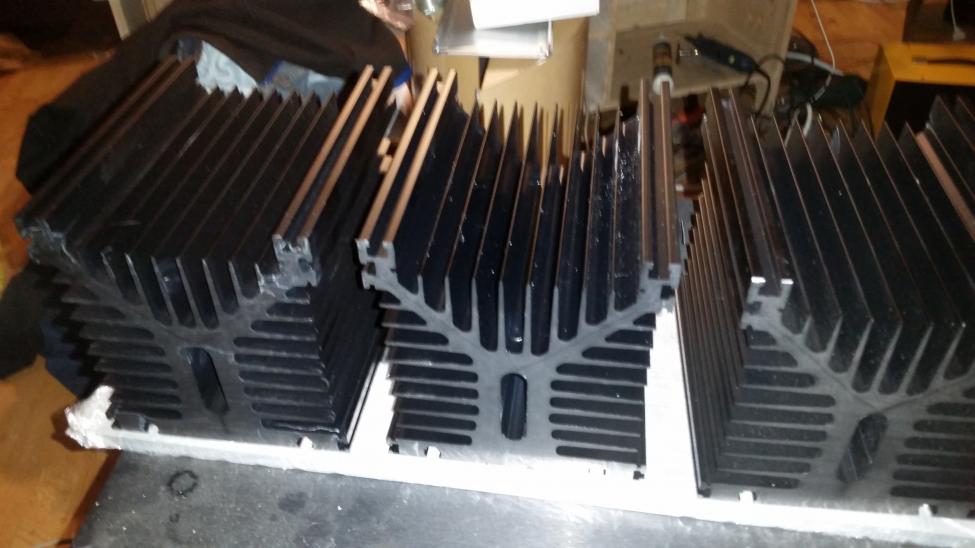

Kjøpte 6 af de her 0,38 w/C kjøleplader



[Drossel]

6 Stk 100.000 uf 50 V til F 5

https://www.aliexpress.com/item/50v.../1025613169.html?spm=a2g0s.9042311.0.0.xzmzaj

Gjør layout væsentligt enklere i min Nelson Pass F 5 V3 Turbo. 6 stk er enklere end 24 og det bliver med stjerne ja. Først 2 stk 100.000 og så 4 stk efter Hammond 1,5 Mh 2 til hver kanal. Nogle gode forslag til layout?



[bambadoo]

Hvorfor handle komponenter på aliexpress etc? Er ofte fake.
mouser, elfa, rs-components, digi-key etc. er steder å handle.



[Drossel]

Hvorfor handle komponenter på aliexpress etc? Er ofte fake.
mouser, elfa, rs-components, digi-key etc. er steder å handle.

Fordi de ikke har Krell KSA Cloner der og fordi priserne ikke er syge som i Vesten.



[bambadoo]

Tja - kjapt søk på mouser.
United Chem Con kvalitets kondiser med bra datablad (100000uf/50v med skruterminaler slik du linket til- 250NOK +mva/stk. De kommer etter 2 dager i frakt.
Dine "noname" uten datablad etc. som like gjerne kan være fake og eksplorere etter et tid med påtrykt spenning. 34USD/stk. Da kommer tollavgifter etc i tillegg.
Frakten tar gjerne 3 uker.

Mitt råd og de fleste flinke erfarne diyer er å kjøpe kvalitet når du først skal handle. Snakker om elektronikk komponenter. Alt av halvledere, motstander, kondiser (rør) etc. er ikke anbefalt å kjøpe via aliexpress/ebay eller lignende.



[Fenalaar]

Jernvare (øh... aluminiumsvare - altså kabinetter) og slikt tror jeg imidlertid er grei skuring fra Ali.

Johan-Kr



[Drossel]

Har bare sjældent fået fake. Har fået fake fra Partsconnexion Canada og fra Mouser.



[Drossel]

Jernvare (øh... aluminiumsvare - altså kabinetter) og slikt tror jeg imidlertid er grei skuring fra Ali.

Johan-Kr

Der er en årsak til Jern -Alu sælges billigere end her. Samme årsag som elektronikken. Fake kan selvfølgelig forekomme. Så billig som de moduler er vil jeg gerne løbe risikoen.



[Drossel]

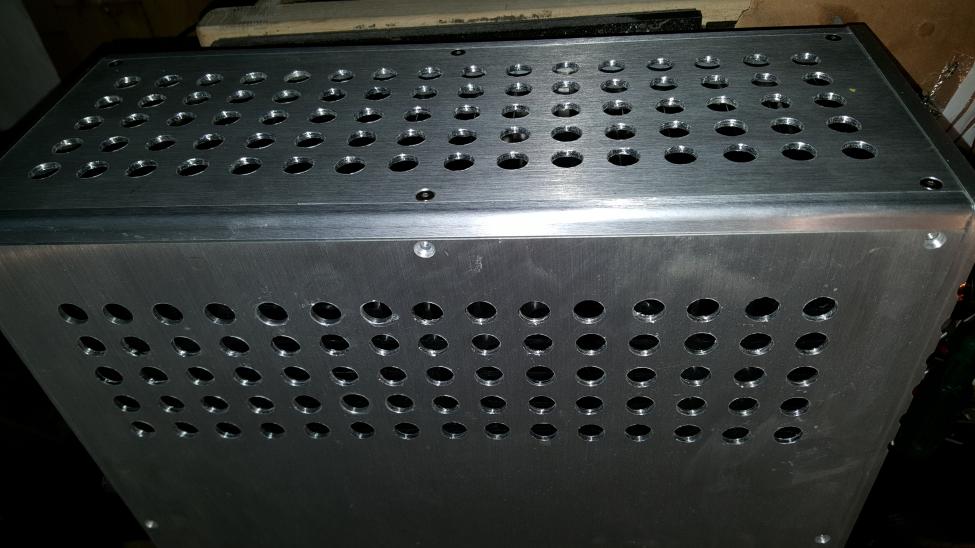

Luxsus Enclosure ( 3/4 Pass 160.5 )

https://www.aliexpress.com/item/Big...32659859491.html?spm=a2g0s.9042311.0.0.uXemWG

Kunne ikke dy mig. Køpte 2 stk. Til 2 stereo Holton 800 eller Mono brokoblede.



[liliya]

Drossel

Den utgaven av Krell du har bestilt, vet om det er noen som leverer kun print (har mesteparten av løsdelene)?

Har du en lenke til de kjøleplatene du har lagt ut bilde av?

Eivind S



[Drossel]

Er tilbake i morgen liliya. Printene fåes løst ja. Jeg har tænkt mig å skifte alle modstande.



[Drossel]

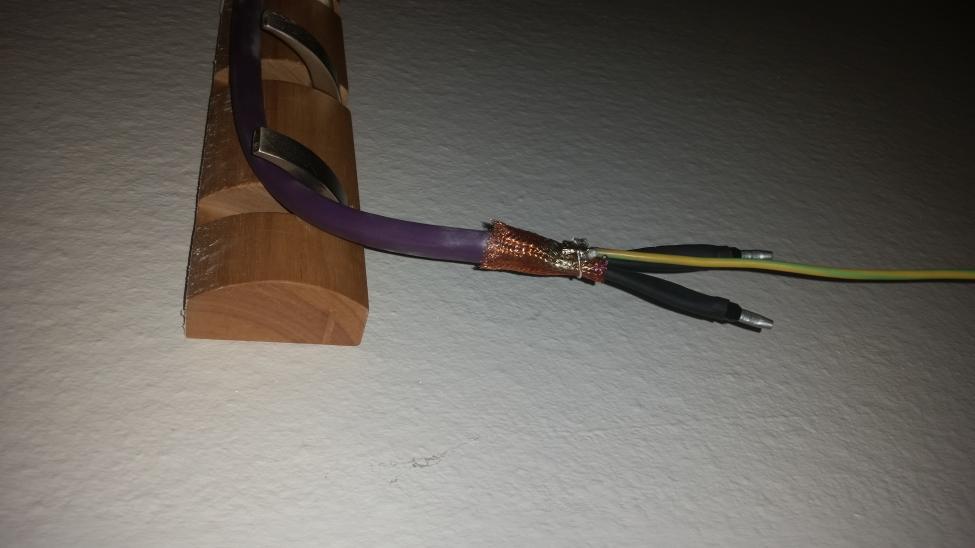

Nelson Pass Jording

Har valgt den Amerikanske metode. Strengt taget ikke nødvendig i Danmark qua vi har fejlstrømsafbryder relæ.



[Drossel]

Twisted Pear Pro 9038 Dac

1465 DAC Interface Transformer


Tænkte jeg vil bruge dem her til I/V.
http://www.sowter.co.uk/cgi-bin/sh0...A_Sowter_Ltd_OUTPUT_TRANSFORMERS_10.html#a553

Nogle tanker omkring det?



[Drossel]



[LMC]

du har et sykt forbruk av ulltråd i psykedeliske farger.....



[Drossel]

du har et sykt forbruk av ulltråd i psykedeliske farger.....

Gammel hippie forstår du



[Drossel]

Lytterne taget fra F5 for å forenkle dennes layout med bare 6 stk 100.000 uf.



[Drossel]

Mundorf 4pol en ubrugelig kondensator



[bambadoo]

1465 DAC Interface Transformer


Tænkte jeg vil bruge dem her til I/V.
PRE AMP OUTPUT TRANSFORMERS

Nogle tanker omkring det?

Sikkert ok de.
Har et par Audio Note I/V trafoer liggende ubrukt foresten. Bedre med dac som spyr ut V direkte i stedet for I Slipper problemstillingen....



[Drossel]

Softstart

https://www.ebay.com/itm/100A-4000W...7&sd=172847717525&_trksid=p5713.c100284.m3505


https://www.ebay.com/itm/322463938594



Billigt alternativ til dyre softstarts.



[Drossel]

Sygt billig 9038

https://www.ebay.com/itm/ES9038PRO-...hash=item3ae9925768:m:mcLdLP2_Pgt1lQ8Vm5X80Aw



[Drossel]

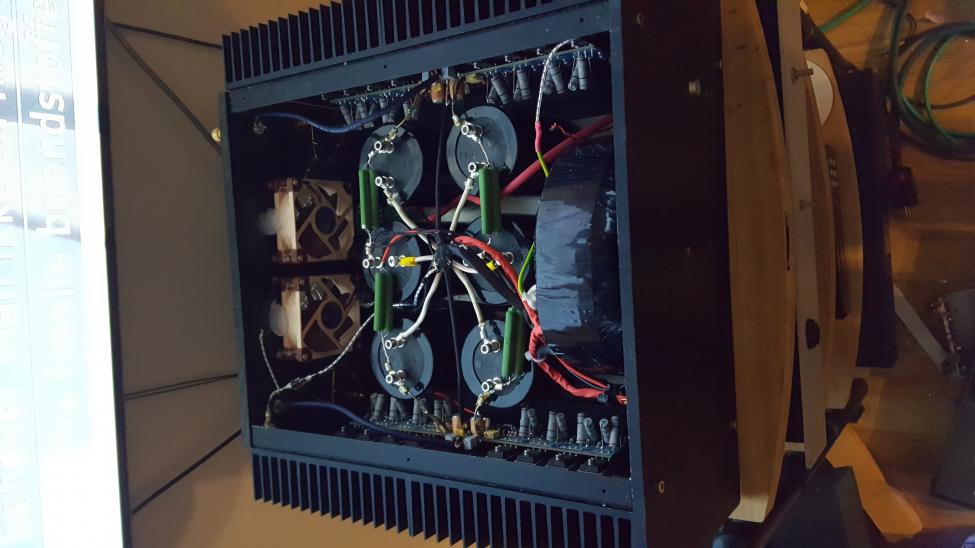

Nu spiller den og det er meget imponerende. 0.11 ohm i serie med rails. Sætter det nok ned til o,82 ohm for å gjøre bassen strammere.


F%V#Turbo 2x 32 vdc. powersupply 6 x 100.000 uf. 2000 w trafo



[Ine123]

Hei

Nu spiller den og det er meget imponerende.

Du lyver, ikke sant ? Skal jeg gjenta dine tidligere kommentarer om Pass amps ?

N.B Du har glemt å fjerne plastikken på elektrolyttene
Ellers: Gratulerer med ditt (første ?) First Watt bygg . Kvitt brummingen nå ?

Mvh.
Johnny



[Drossel]

Hei

Nu spiller den og det er meget imponerende.

Du lyver, ikke sant ? Skal jeg gjenta dine tidligere kommentarer om Pass amps ?

N.B Du har glemt å fjerne plastikken på elektrolyttene
Ellers: Gratulerer med ditt (første ?) First Watt bygg . Kvitt brummingen nå ?

Mvh.
Johnny

Intet brum. Fantastisk forstærker så længe den ikke skal spille bass. Med kraftigt basmateriale mister den FULDSTÆNDIGT overblikket og roder voldsomt. mellemtonen er second to none.



[Drossel]

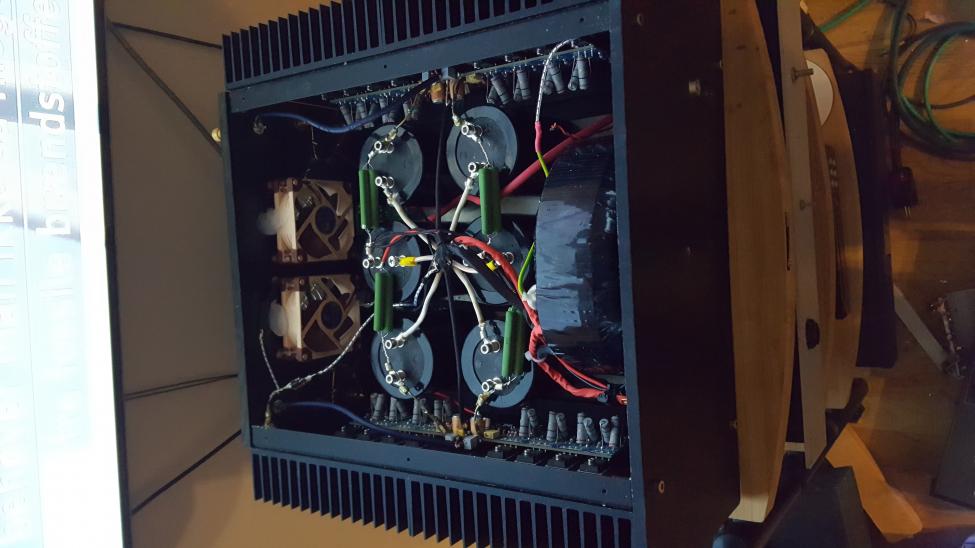

Vis vedlegget 469414

Nu spiller den og det er meget imponerende. 0.11 ohm i serie med rails. Sætter det nok ned til o,82 ohm for å gjøre bassen strammere.


F%V#Turbo 2x 32 vdc. powersupply 6 x 100.000 uf. 2000 w trafo

Aldrig hørt klaver /flygel klinge så realistisk



[El-retur]

Ser jo bra ut,flink..



[Drossel]

Ser jo bra ut,flink..

Og bassen er blevet mye bedre efterhånden uten jeg har gjort noget. planlægger 4 extra 0,33 ohm modstande. En parralelt med de andre 3 på hver rail. Desuden 2x 4700 uf 50 volt Nichicon i hver kanal.



[Ine123]

Hei Drossel

Tror nesten ikke hva jeg leser ! Er du virkelig fornøyd med din FW F5 turbo ??
Ingenting vil glede meg mere, da det er mye Pass Labs på gang her
Mvh.
J.R



[Drossel]

Hei Drossel

Tror nesten ikke hva jeg leser ! Er du virkelig fornøyd med din FW F5 turbo ??
Ingenting vil glede meg mere, da det er mye Pass Labs på gang her
Mvh.
J.R

Er faktisk rigtig glad for den. Men hvordan ville den lyde uden Carbon composite i serie med indgangen? Har fundet dette som et godt trix i mange forstærkere. tilfører noget musikalitet.



[bambadoo]

Å sette er lavohms motstand i serie med utgang medfører høyning av utgangsimpedansen og dermed effektivt reduserer dempningsfaktoren. Noen liker det, andre ikke. Kommer helt an på hvilke høyttalere som brukes og hvilken hjerne som lytter. At det er karbon eller noe annet betyr sgs. ingenting. Karbon kan indusere noe støy riktignok.

Men her setter du noe i serie med "railspenning". Blir det ikke da bare et RC ledd elektrisk sett?



[Drossel]

Å sette er lavohms motstand i serie med utgang medfører høyning av utgangsimpedansen og dermed effektivt reduserer dempningsfaktoren. Noen liker det, andre ikke. Kommer helt an på hvilke høyttalere som brukes og hvilken hjerne som lytter. At det er karbon eller noe annet betyr sgs. ingenting. Karbon kan indusere noe støy riktignok.

Men her setter du noe i serie med "railspenning". Blir det ikke da bare et RC ledd elektrisk sett?

RC led ja. Men er sikker på den Composite gør noget rigtigt godt. Ja det handler om støj. Musikalsk støj som lægger et dejligt slør over andre ikke ørevenlige manpulationer af det oprindelige signal Har intet magnetiskt i forstærkerens signalvej. Den lyder ubegribeligt godt.



[Drossel]

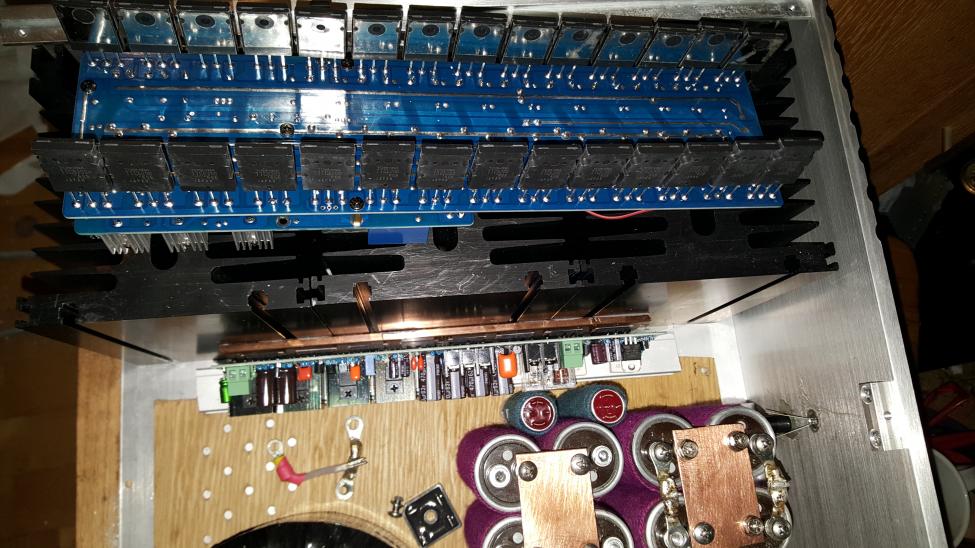

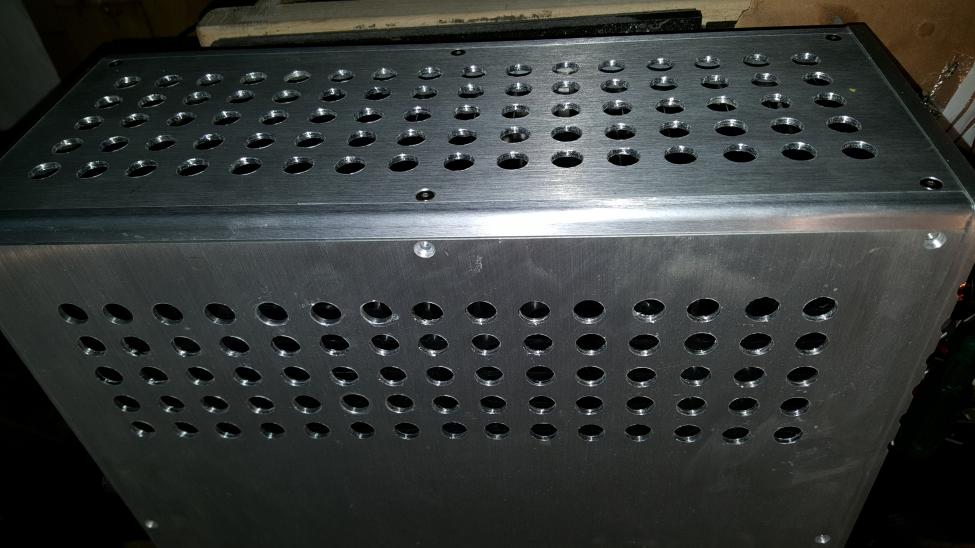

Vis vedlegget 465807 Vis vedlegget 465809



[El-retur]

Hva skjer med modulene?



[Drossel]

Skruer op med variac. Kontrolerer løbende med multimeter. Pludselig trækker de max strøm.
